使用protelDXP对电路进行仿真

实验报告实验项目：电路仿真设计课程名称：班级：学号：学生专业：学生姓名：实验时间：报告时间：1.实验项目名称：电路仿真设计2.实验目的、要求及主要内容：电路仿真即是对电路板进行可行性分析，在软件上模拟真实电路板的电流或电压输出。

电路仿真是指以电路分析理论、数值计算方法为基础，利用数学模型和仿真算法，在计算机上对电路功能、性能进行分析计算，然后文字、图表形式在屏幕上显示电路电路性能指标的方法。

进行电路仿真的主要目的就是可以在设计阶段就可以准确的获得电路的工作状况，从而提高设计工作的效率，同时会使得对电路的研究变得更加容易！电路仿真大多用于高频数字电路中。

Protel DXP提供了各种仿真项目：动态（瞬态）特性分析，傅立叶分析，交流小信号分析，直流传输分析，传输功能分析，噪声特性分析，温度特性分析，参数扫描，蒙特卡洛分析3.实验条件：教学实验室;利用电脑运行Protel DXP 2004 实用软件进行实验内容4.实验过程：[1]：编辑原理图（在编辑原理图时，除了导线、电源符号、接地符号外，其它所有元件必须取自电路仿真专用电气图形符号数据库文件包Library\Sim。

）[2]：放置仿真激励源[3]：放置节点网路标号[4]：选择仿真方式并设置仿真参数[5]：执行仿真操作[6]：观察仿真效果（如果对仿真结果不满意，则可以修改仿真电路中的相应参数或更换元器件，重新进行仿真）[7]：保存仿真波形5.实验结果及分析：电路原理图如下：仿真图如下：6.结论与建议：仿真信号源要设置好，并要求是去自SIM元件库中，其参数也要设置好。

在进行仿真操作时要选好运行方式，收集数据的类型，网络接点，有效信号和激活信号，最后选择波形观察的设置，就可以进行仿真！。

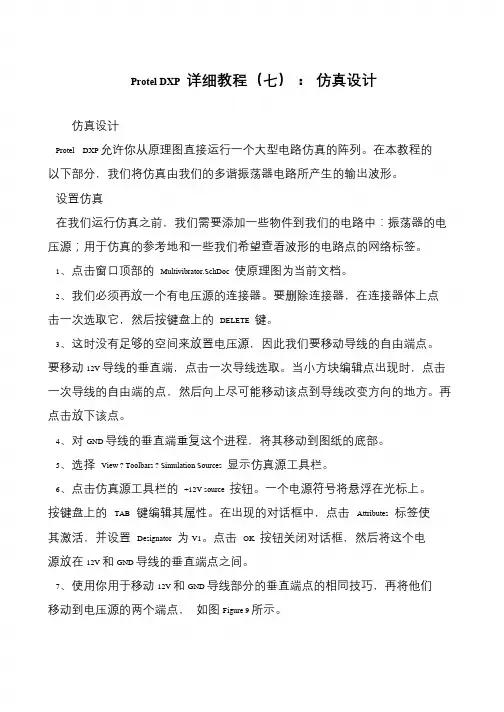

Protel DXP 详细教程（七）：仿真设计
仿真设计
Protel DXP 允许你从原理图直接运行一个大型电路仿真的阵列。

在本教程的以下部分，我们将仿真由我们的多谐振荡器电路所产生的输出波形。

设置仿真
在我们运行仿真之前，我们需要添加一些物件到我们的电路中：振荡器的电
压源；用于仿真的参考地和一些我们希望查看波形的电路点的网络标签。

1、点击窗口顶部的Multivibrator.SchDoc 使原理图为当前文档。

2、我们必须再放一个有电压源的连接器。

要删除连接器，在连接器体上点
击一次选取它，然后按键盘上的DELETE 键。

3、这时没有足够的空间来放置电压源，因此我们要移动导线的自由端点。

要移动12V 导线的垂直端，点击一次导线选取。

当小方块编辑点出现时，点击一次导线的自由端的点，然后向上尽可能移动该点到导线改变方向的地方。

再
点击放下该点。

4、对GND 导线的垂直端重复这个进程，将其移动到图纸的底部。

5、选择View ? Toolbars ? Simulation Sources 显示仿真源工具栏。

6、点击仿真源工具栏的+12V source 按钮。

一个电源符号将悬浮在光标上。

按键盘上的TAB 键编辑其属性。

在出现的对话框中，点击Attributes 标签使其激活，并设置Designator 为V1。

点击OK 按钮关闭对话框，然后将这个电源放在12V 和GND 导线的垂直端点之间。

7、使用你用于移动12V 和GND 导线部分的垂直端点的相同技巧，再将他们移动到电压源的两个端点，如图Figure 9 所示。

Protel DXP 电路仿真流程与实例仿真分析电路仿真是指在电脑上通过软件来模拟具体电路的实际工作过程,并计算出在给定条件下电路中各节点(包括中间节点和输出节点) 的输出波形。

电路仿真是否成功,取决于电路原理图、元件模型的仿真属性、电路的网表结构以及仿真设置等。

Protel DXP 执行混合信号仿真的设计流程如图1 所示。

图1 电路仿真流程a ) 原理图设计: 首先, 新建一个原理图文件*.schdoc ,打开编辑环境,与普通原理图大致相同;然后,打开Libraries ,加载必要的元器件库,添加元器件并设置参数, 这里所有的元器件都必须具有Simulation 仿真属性,否则仿真时将出现错误信息,在DXP 中假定所有元器件都是理想元器件;最后,用导线进行电气连接或网络标号,对整个电路进行编译ERC 校验,确保整个电路没有错误。

b) 设置仿真环境: 执行菜单命令,打开Analysessetup 对话框,设置仿真方式并指定要显示的数据,DXP 提供10 种分析仿真方式,包括直流工作点、直流扫描、交流小信号、瞬态过程、Fourier 、噪声、传输函数、温度扫描、参数扫描以及蒙特卡罗分析等。

c) 仿真:设置仿真环境后单击OK 按钮,系统进行电路仿真,生成一*.sdf 文件, 同时打开窗口显示分析结果。

d) 分析结果:观察电路仿真结果,分析仿真波形是否符合电路设计要求,如果不符合,则重新调整电路参数进行仿真,直到满意为止。

以图2 所示的分压式偏置电路放大器为例进行性能分析。

分析分两步进行:首先进行直流分析(静态分析) ,求出晶体管各极的静态工作点电压和电流IB、IC、IE、VB、VC、VE 等,使晶体管大致处于放大区中心处;。

桥 式 整 流 电路 ，减 少 了 电 能 消 耗 ，提 高 了 输 出 功 率 ， 实 现 了稳 压 直 流 输 出 。 由于 汽 车 发 电机 电 压 仅 为 １Ｖ，但 功 率 大 ， 输 出 电流 也 大 ， 电 流 每 经 过 一 个 Ｐ 结 下 降 ０７ 电压 ， 由 Ｑ＝ ｆ ， ４ Ｎ ．ｖ 几，知
Ｐｏ ＸＰ 中的制版 功 能能够迅 速将 绘制 的原理 图按 照设计 者划 定 的线 路板尺 寸和形 状 的要求转化 ｒＷｌＤ 为 Ｐ Ｂ板 。对 于 自动布 线后 的线路 ，还 可 以进行手 动调 整 ；设 计者 也可 以利用手 动布线 功能进 行布线 ， Ｃ
以达 到最佳 效果 。制版 完成 后 ，利用三 维立体 效果预览 功能 能直观 的看到 所有元 件放置 的真 实情 况 。 Ｐｏｅ Ｄ ｒｔｌ ＸＰ为用 户提 供 了一套完 整 的从 设计 到验 证 的仿真 设计环境 ，对模 拟信 号 、数 字信 号 以及数 字信 号模 拟信 号 的混合 信号 进行 一系 列 的仿真 。它包含 了一 个数 目庞大 的仿 真元 件库 ，用户 只 需在仿真 元件 库 中选 取元件 ，绘 制好 原理 图 ，再 加上激励 源就可 以进行 仿真 。Ｐｏｅ Ｄ ｒｔｌ ＸＰ提 供 了多种仿 真功 能，

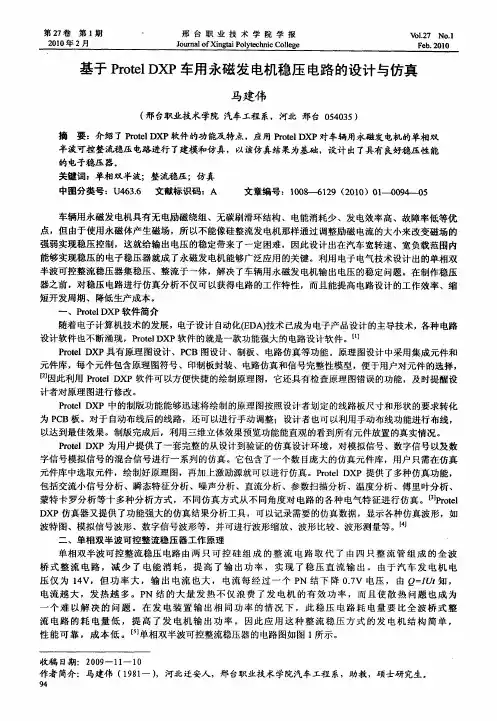

半波 可控整 流 稳压器 集 稳压 、整流 于一 体 ，解 决 了车辆用 永磁 发 电机输 出 电压 的稳 定 问题 。在 制作 稳压 器之 前 ，对 稳 压 电路 进 行仿真 分析 不仅 可 以获得 电路 的工 作特 性 ，而且 能提 高 电路设计 的工 作效 率 、缩 短开 发周期 、 降低 生产 成本 。
马建伟
（ 邢台职业技术学院 汽车工程 系，河北 邢台 ０４ ３ ） ５ ０５ 摘 要 ：介绍了 Ｐｏ ｌ Ｘ ｒｔ Ｄ Ｐ软件 的功能及特点 ，应用 Ｐｏ ｌ Ｘ ｅ ｒ ｅ Ｄ Ｐ对车辆用永磁发电机的单相双 ｔ 半波可控整流稳压电路进行 了建模和仿真 ，以该仿真结果为基础 ，设计 出了具有 良好稳压性能
