工作辊轴承座组装操作规程

冷轧厂1550㎜轧机工作辊拆卸和装配作业标准一.轧机工作辊更换辊要求轧机工作辊更换辊要求，按照冷轧厂管理标准文件QG/LZ 04.08-2008《轧辊管理制度》执行。

根据《轧辊管理制度》对轧机工作辊换辊制度规定：五机架工作辊轧制定量周期为100km±20km，一至四机架轧制定量周期为2500t±200t。

当轧辊使用到达轧制定量时，应当换辊，具体操作可根据现场情况调整：1.即使没有达到轧制定量，但因轧辊问题影响产品质量时，必须提前换辊。

2.当酸轧机组生产商品冷硬卷板面粗糙度不合格时，必须更换工作辊。

3.在不影响产品质量的前提下，工作辊可以提前或延迟换辊，但提前或延迟时间不得超过1个班或超轧制定量上限800吨。

4.在轧辊的一个使用周期内，如遇轧制厚度规格变化，或宽度由宽变窄到1100mm 以下，当轧制产品宽度由窄规格改轧宽规格时，必须换辊。

如果产品质量不受影响，可以不换4#、5#轧机工作辊。

二.轧机工作辊的规格及各组装件工作辊是辊身长度为1550㎜、最大直径为600㎜的轧辊，最小直径为545㎜的轧辊。

轧辊辊身硬度：原始硬度HSD为90～96 、最低使用硬度HSD为85、轧辊辊身硬度差HSD为5。

各组装件：轴承座体、卡环、各种螺杆、螺帽、外卡键等。

三.润滑脂和拆卸装配工具润滑脂主要有：道达尔黄酸钙润滑脂。

拆卸装配工具有：棘轮扳手、活动扳手、8″内六角扳手、锉刀、砂纸等组成。

四.轧机工作辊的拆卸和装配程序作业标准主要包含了下面的工序：下线接收、轧辊拆卸、下线轧辊吊至待磨区域、下线轴承座的检查及维护、已磨好轧辊吊至拆装机工位安装辊架上检查及清洗、轧辊装配、吊至待辊区域。

1、根据《轧辊管理制度》对轧机工作辊换辊制度规定，轧辊下线，经值班班组将轧辊（带轴承座）从换辊车吊回至过跨车上并取回旧辊卡。

2、轧机工作辊的拆卸步骤2.1将过跨车上工作辊（带轴承座）吊起对中放在工作辊拆装机安装辊架上。

2.2先将工作辊两端的卡环下部紧固螺杆、螺帽拆除。

工作辊轴承装配标准化作业一、清洗用煤油先将轴承箱清洗一遍，然后用风管吹干，再用风管将油路疏通一下，直到干净为止，检查轴承箱的各加工表面，如有毛刺，用磨光机或砂纸打磨干净，最后用煤油再清洗一次，用风管吹干，使用同样的方法将轴承箱的各附件如端盖，压盖，定心环等清洗干净。

轴承拆开后用单独的油盆清洗后，按顺序放置在干净的木质垫块上。

安装区域须绝对干净。

二、测量每次安装前须测量轴承箱内径，检查轴承箱尺寸是否符合安装要求，将轴承箱内部分成与轴承相对应的四个平面，每个平面按米字形排列测四个点，共计十六个点，操作侧还须测量止推轴承箱内径，将测量的数据填写在轴承安装表格上。

三、安装先将轴承箱辊身侧朝上放置，对于润滑脂润滑的轴承，在滚子之间和滚子排之间的空隙里填满油脂。

在轴承箱的负荷区做上标志，其负荷区为上辊朝上，下辊朝下。

先将四列轴承的D外圈放入轴承箱，初次安装时，将D圈上的Ⅰ区与负荷区相一致。

然后依次放内圈C-D，外圈C，外圈B，内圈A-B，外圈A并保证ABCD四个外圈的Ⅰ区线呈一直线且与轴承箱的负荷区标志相一致。

在轴承座上编号，将轴承编号，轴承箱编号，及实际的负荷区记录在轴承安装表上，在端盖上安装“O”型密封圈并将端盖放置到位，用4个螺栓锁紧，用塞尺检查，确保相邻内圈的端面互相贴合，并用塞尺测量出轴承箱端面和端面之间的间隙，然后移走端盖，插入垫片，垫片的厚度应与测量的间隙相一致，用固定螺栓将端盖固定，装上两个油封，并用压盖固定好，最后在压盖上装上V型小封。

旋转轴承座至安装位置(小平位置)，装上垫片及端盖，垫片厚度为3.2mm，用固定螺栓将端盖固定，在端盖上装上两个密封圈，然后装入定心环，并用压盖固定，在定心环内侧装入“O”型密封圈。

以上为传动侧轴承安装，操作侧轴承安装与传动侧轴承安装区别在于多一个止推轴承，其安装方法如下：四列圆锥滚子轴承安装方法如上所述，待四列轴承安装完毕后旋转轴承座，使之辊身侧朝下，测量推力轴承箱的内径并记录，放入止推轴承，放上端盖并用四个螺栓带上，用塞尺测量轴承箱面和端盖之间的间隙，移开端盖，放上垫片，垫片厚度按装配图纸要求所定，重新安装端盖并呈十字交替地旋紧螺栓。

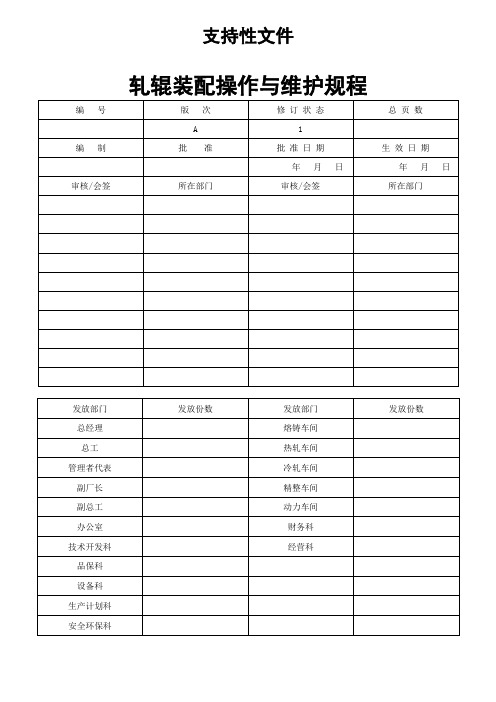

支持性文件
轧辊装配操作与维护规程
轧辊装配操作与维护规程
1 目的
规范各轧机（1650热轧机、1550冷轧机、1450箔轧机、1850箔轧机、1550精轧机、1830精轧机、1800铸轧机、1900铸轧机）轧辊装配操作与维护，使其达到工艺要求，满足生产需要。

2 适用范围
本规程适用于各轧机轧辊装配操作与维护。

3 职责
3.1 换辊工每日完成应有的轧辊装配工作，装配过程中认真按照规程严格检查，并做好相关的记录。

3.2 换辊工将检查问题点和零部件更换情况如实填写在相关记录里，并反馈给部门主管，部门主管反馈相关归口部门。

3.3 换辊工做好轧辊及轴承箱定期维护保养工作，并做好相关的记录。

4 作业规程
轧辊装配过程记录表
装配人：装配日期：验收人：验收日期：
轴承箱及轴承定期维护检查表
维护人：维护日期：验收人：验收日期：。

四辊轧机轧辊装拆操作规范第一、安装前注意事项1、检查轴承有没有质量问题。

旋转是否灵活，仔细检查轴承零件表面有无缺陷，如压痕、烧伤、裂纹等。

严格禁止装入有质量问题的零件。

2、确保安装现场清洁，严防异物进入轴承内部。

3、确保轴承清洁，没有清洗好的轴承不要安装。

4、确保密封质量。

仔细检查密封件型号规格、尺寸是否合适，是否有缺损或质量问题，相关配件是否齐全，配合是否合理。

5、仔细检查轧辊辊颈轴承位及密封位有无拉毛、烧伤等缺陷，如有，应及时修复，不能修复的，严格申请报废。

6、注意现场可能有不同尺寸结构的轧辊，必须注意区分，分清各自特点及其装配注意事项。

第二、安装时注意事项1、避免硬装，撞击，必须保证轻轻装入轴承，轴承与座孔为小间隙配合，正常情况应轻敲端面正位装入，用力撞击致斜更不容易装入，以至把轴承座孔表面戕伤甚至报废。

2、轴承内套安装必须用感应加热，并不得超过120℃。

严禁明火加热拆装轴承。

3、不好装入时，找出原因，排除问题后采取合理措施，发现有零件变形等问题时要及时修复，必要时提请修改图纸。

4、注意保证补救措施的效果。

现在使用中的旧支承辊需要正确安装加长垫，才能保证有效密封：装86746轴承一端即操作侧应加20mm厚加长垫，另一端即传动侧应装15厚的加长垫，绝对不能装反。

5、严格按要求注入足量、洁净的润滑脂。

6、安装中发现有不合格的密封、压盖儿等零件时，一定要严格报废或修复，以确保装配质量符合质量要求。

第三、拆卸时注意事项1、发现烧轴承现象时，首先应及时搞清机架、轴承座、轧辊的编号，并做好记录。

依次检查润滑油是否充足——是否进水、进氧化皮，密封是否损坏及相关配件使用是否正确——相对旋转部位是否有明显摩擦——轴承座外部尺寸大小——座孔尺寸、椭圆、锥度、对基准衬板面的偏心——轧辊辊颈是否有烧伤、拉毛、粘结等现象以及跳动是否超过0.05等等并做好记录，以便进一步分析原因，采取相应措施。

2、拆卸四列圆柱滚子轴承内套时，必须用轴承感应加热器加热，且不得超过120℃。

托辊装配作业指导书一、任务背景托辊是一种用于输送物料的装置，广泛应用于物流、仓储、制造业等领域。

为了确保托辊的质量和装配效率，制定本作业指导书，以提供装配人员正确的操作步骤和注意事项。

二、装配工具和材料准备1. 装配工具：- 扳手- 打气筒- 打气枪- 打气嘴- 螺丝刀- 螺母扳手- 锤子2. 装配材料：- 托辊组件- 螺丝- 螺母- 轴承- 润滑油三、装配步骤1. 准备工作：- 将所需的装配工具和材料准备齐全。

- 确保工作区域干净整洁，并具备良好的通风条件。

- 检查托辊组件的质量和完整性，确保无损坏或缺失部分。

2. 第一步：安装轴承- 将一个轴承放置在托辊组件的底座上。

- 使用螺丝刀和螺母扳手将轴承固定在底座上。

3. 第二步：安装滚筒- 将滚筒放置在轴承上，并确保滚筒与轴承配合良好。

- 使用打气筒和打气嘴将滚筒充气，使其达到适当的硬度。

- 使用打气枪将滚筒上的气嘴密封。

4. 第三步：安装托架- 将托架放置在托辊组件的顶部。

- 使用螺丝刀和螺母扳手将托架固定在顶部。

5. 第四步：润滑和测试- 在滚筒上滴入适量的润滑油，确保滚筒运转顺畅。

- 使用手动转动滚筒，检查托辊组件的装配是否正确，是否存在异常声音或卡阻现象。

- 如发现问题，及时调整和修复。

四、注意事项1. 在装配过程中，操作人员应佩戴适当的防护设备，如手套和安全眼镜，以保护个人安全。

2. 操作人员应仔细阅读托辊装配作业指导书，并按照指导书的要求进行操作，确保装配的准确性和质量。

3. 操作人员在使用工具时应注意安全，避免工具滑落或伤害到手部。

4. 操作人员应定期检查托辊组件的质量和装配情况，如发现异常及时进行维修和更换。

5. 操作人员在操作过程中应保持专注和细心，避免疏忽导致装配错误或事故发生。

五、总结本作业指导书详细介绍了托辊的装配步骤和注意事项，帮助装配人员正确进行托辊的安装工作。

在进行托辊装配时，操作人员应严格按照指导书的要求进行操作，确保装配质量和安全性。

第1篇一、前言辊系是许多机械设备中的重要组成部分，如印刷机械、造纸机械、冶金设备等。

辊系组装过程中涉及到的操作复杂，且存在一定的安全风险。

为确保工作人员的人身安全和设备的正常运行，特制定本规程。

二、适用范围本规程适用于所有辊系组装作业，包括但不限于印刷机械、造纸机械、冶金设备等。

三、职责1. 操作人员：负责辊系的组装、调试和日常维护工作。

2. 安全员：负责对辊系组装作业进行安全监督和检查。

3. 设备管理员：负责辊系设备的维护和管理。

4. 培训人员：负责对辊系组装操作人员进行安全教育和技能培训。

四、辊系组装前的准备工作1. 安全检查：组装前，操作人员应对工作场所进行安全检查，确保无障碍物、无安全隐患。

2. 工具准备：根据辊系组装的需要，准备相应的工具，如扳手、螺丝刀、锤子等。

3. 防护用品：操作人员应穿戴好防护用品，如安全帽、工作服、手套、防护眼镜等。

4. 设备检查：对辊系设备进行检查，确保设备运行正常，无故障。

五、辊系组装操作步骤1. 卸载旧辊系：将旧辊系从设备上卸下，注意保护辊面，避免划伤。

2. 清洁辊面：使用清洁剂和刷子对辊面进行清洁，去除污垢和杂质。

3. 检查辊轴：检查辊轴是否弯曲、变形，如有异常，应进行修复或更换。

4. 安装新辊系：按照设备要求，将新辊系安装在设备上，注意安装位置和方向。

5. 紧固螺栓：使用扳手紧固螺栓，确保辊系固定牢固。

6. 调整辊间距：根据设备要求，调整辊间距，确保辊系运行平稳。

7. 试运行：启动设备，进行试运行，检查辊系运行是否正常，有无异常噪音或振动。

六、辊系组装注意事项1. 严禁操作人员携带个人物品：操作人员应将个人物品放在指定位置，避免在操作过程中发生意外。

2. 严禁酒后操作：操作人员应确保酒后不得进行辊系组装作业。

3. 严禁违规操作：操作人员应严格按照规程进行操作，严禁违规操作。

4. 严禁超负荷操作：操作人员应确保辊系设备在正常负荷范围内运行。

5. 严禁随意调整设备参数：操作人员应严格按照设备要求调整辊间距等参数。

请简述支撑辊轴承现场装配操作流程及内容一、请简述支撑辊轴承现场装配操作流程及内容概述近几年来，随着请简述支撑辊轴承现场装配操作流程及内容建设不断增加，给请简述支撑辊轴承现场装配操作流程及内容的经济发展带来了前所未有的机遇，请简述支撑辊轴承现场装配操作流程及内容投资越显重要。

伴随着请简述支撑辊轴承现场装配操作流程及内容数量增加和扩大，请简述支撑辊轴承现场装配操作流程及内容中存在的问题也日显突出，严重影响了请简述支撑辊轴承现场装配操作流程及内容正确的投资和发展，请简述支撑辊轴承现场装配操作流程及内容是否正确，直接决定了请简述支撑辊轴承现场装配操作流程及内容的经济效益。

（一）请简述支撑辊轴承现场装配操作流程及内容基本概念请简述支撑辊轴承现场装配操作流程及内容是选择和决定请简述支撑辊轴承现场装配操作流程及内容投资行动方案的过程，是对拟建请简述支撑辊轴承现场装配操作流程及内容的必要性和可行性进行技术经济论证，对不同请简述支撑辊轴承现场装配操作流程及内容方案进行技术经济比较选择及做出判断和决定的过程。

请简述支撑辊轴承现场装配操作流程及内容必在充分占有信息和经验的基础上，根据现实条件，借助于科学的理论和方法，从若干备选投资方案中，选择一个满意合理的方案而进行的分析判断工作。

对一个请简述支撑辊轴承现场装配操作流程及内容的科学决策，除进行宏观投资环境分析和微观请简述支撑辊轴承现场装配操作流程及内容经济评价分析外，还要专门分析请简述支撑辊轴承现场装配操作流程及内容风险，运用系统分析原理，综合考虑每个方案的优劣，最后做出决定。

而且，请简述支撑辊轴承现场装配操作流程及内容决策，是服务服从于总体经营战略的要求，和请简述支撑辊轴承现场装配操作流程及内容的技术开发战略、产品开发战略、市场营销战略以及人力资源战略密切相关。

请简述支撑辊轴承现场装配操作流程及内容的质量影响因素较多，主要取决于决策信息、正确的决策原则、科学的决策程序和优秀的决策者素质。
