谐波分析仪

谐波测试仪的使用1、总则( 1) 电能质量的现状随着高科技产业的发展，电力用户对供电质量和可靠性越来越敏感，电器设备的正常运行甚至使用寿命都与之息息相关。

电能质量问题又可分为电压质量和电流质量两个方面。

电压质量问题指会影响用户设备正常运行的不理想的系统电压，包括电压的闪变(Flick) 、瞬时过电压(Swell) 、谐波畸变(Harmonics) 、各相电压不平衡(Unbalance) 等情况；电流质量问题指电力电子设备等非线性负荷给电网带来的电流畸变，包括流入电网的谐波电流，以及无功、不平衡负荷电流、低频负荷变化造成的闪烁等。

目前电能质量问题主要由负荷方面引起。

例如冲击性无功负载会使电网电压产生剧烈波动，降低供电质量。

随着电力电子技术的发展，它既给现代工业带来节能和能量变换积极的一面，同时电力电子装置在各行各业的广泛应用又对电能质量带来了新的更加严重的损害，已成为电网的主要谐波污染源。

谐波使电能的生产、传输和利用的效率降低，使电气设备过热、产生振动和噪声，使绝缘老化，寿命缩短，甚至发生故障或烧毁。

谐波还会引起电力系统局部发生并联谐振或串联谐振，使谐波含量被放大，致使电容器等设备烧毁。

( 2) 谐波的产生谐波的产生：冶金、石化、矿山、建材、钢铁、医疗、给排水，以及大、中型企业的变电所或配电室的电力系统中都包含有大量的谐波源，谐波主要是由各种电力电子装置(含家用电器、计算机等的电源部分) 、变压器、发电机、变频器、电弧炉、荧光灯等。

在电力电子装置大量应用之前，最主要的谐波源是电力变压器的励磁电流，其次是发电机。

在电力电子装置大量应用之后，它成为最主要谐波源。

( 3) 谐波的危害谐波使公用电网中的元件产生了附加的谐波损耗，降低了发电、输电及用电设备的使用效率，大量的3 次谐波流过中线时会使线路过热甚至发生火灾。

谐波影响各种电气设备的正常工作。

谐波对电机的影响除引起附加损耗外，还会产生机械振动、噪声和过电压，使变压器局部严重过热谐波使电容器、电缆等设备过热、绝缘老化、寿命缩短以至损坏。

谐波检测仪的原理谐波检测仪是一种用于检测电力系统中谐波含量的设备。

在电力系统中，谐波是一种频率高于50Hz基波频率的周期性波形。

谐波的存在会引起很多问题，如电磁干扰、能量损耗等。

因此，谐波检测仪的使用对于保护电力系统的稳定运行和提高电力质量至关重要。

原理谐波检测仪的原理基于傅里叶变换。

傅里叶变换是一种将时域波形分解为频域信号的方法。

它把一个信号看作是许多不同频率的正弦波的叠加。

在谐波检测仪中，傅里叶变换可以用于将系统中的谐波分解成它们的频率和幅度。

谐波检测仪的输入信号是从电力系统中获取的电压或电流信号，既包含基频分量，也包含谐波分量。

检测仪通过数字信号处理(DSP)芯片对信号进行处理。

DSP芯片会将输入信号和一个基波参考信号进行比较。

比较的结果就是谐波的分量。

在使用谐波检测仪的时候，我们可以通过设置不同的测量参数来捕捉不同谐波分量的存在。

一般来说，电力系统中谐波的分量主要有三种：•第一类谐波：主要集中在电力系统的50Hz的整数倍处，如100Hz，150Hz等。

•第二类谐波：主要集中在奇数倍基频的整数倍处，如150Hz，250Hz 等。

•第三类谐波：主要集中在偶数倍基频的整数倍处，如200Hz，400Hz 等。

因此，在选择谐波检测仪的时候，我们需要根据需要监测的谐波类型来选择不同的测量频率和测量参数。

应用谐波检测仪广泛应用于电力系统中。

它可以帮助我们实时监测电力系统中谐波分量的存在和程度。

最常见的应用包括：1.发现谐波源：通过监测到谐波分量的类型和程度，我们可以找出电力系统中的谐波源，然后采取相应的措施来减少谐波的存在。

2.过滤谐波：大多数电气设备对谐波非常敏感，过量的谐波会导致设备的损坏和能源的浪费。

通过使用谐波检测仪，可以有效地过滤谐波，从而保护电气设备并减少能源的浪费。

3.评估系统性能：谐波对于电力系统的运行和性能有很大影响。

通过监测系统中的谐波分量，我们可以实时评估电力系统的性能，并采取相应的措施来保持系统的良好运行状态。

谐波分析仪1. 简介谐波分析仪是一种用于分析市电供电系统中谐波及其污染的仪器，可用于研究市电中的谐波频率、谐波含量、谐波歪曲度等。

谐波分析仪通常由一个能够够测量电流和电压的夹子以及一个数据处理器组成。

其核心功能是测量电系统中的电压和电流，并分析这些数据以确定电网中的谐波频率和谐波含量。

2. 谐波的概念谐波是指一个波形中有两个或多个频率的波合成而成的波形。

在市电中，谐波是由非线性负载引起的。

负载因素可能包括电力电子设备，如调光器或逆变器，以及电动机和照明设备等。

这些设备可能会损害电力网络。

我们需要对市电中的谐波进行监测和分析，以确保系统稳定，并消除谐波污染。

3. 谐波分析仪的工作原理谐波分析仪的工作原理是通过夹子传感器测量电压和电流来分析市电中谐波的含量。

夹子传感器是一种非接触式测量电流的传感器。

它可以夹在电缆、导线或用于测量配电盘内的电流采样器上。

夹子传感器中有一段可打开的夹子，通过夹住电流导线来测量电流。

夹子传感器能够提供60Hz的电流文件和高于60Hz的电流文件。

谐波分析仪将得到的电压和电流数据通过FFT（快速傅里叶变换）算法转换成频谱图。

FFT算法能够将时域信号转换为频域信号，这个频域信号就可以被用于谐波分析。

谐波分析的结果被用于分析市电中的谐波频率和谐波含量。

通过对谐波的分析，可以发现存在的谐波问题，并采取措施加以解决。

4. 谐波分析仪的应用谐波分析仪是一种非常实用的设备，它被广泛应用于电力工业和电能质量监测领域。

其主要应用领域如下：4.1 电力系统的谐波分析通过谐波分析仪，电力系统中的谐波含量可以被测量并分析。

分析结果可以帮助电力系统解决谐波污染引起的问题。

4.2 非线性负载的电能质量监测非线性负载会引起电能质量的下降，谐波分析仪可以通过监测非线性负载中的谐波含量来监测电能质量。

4.3 频谱分析除了谐波分析，谐波分析仪还可以进行频谱分析，并通过成色图对分析结果进行可视化，用于更好地理解结论。

谐波检测方法谐波是指在正弦波中，频率是基波频率的整数倍的波。

在电力系统中，谐波是一种常见的问题，它会导致电气设备的过热、损坏甚至系统的不稳定。

因此，对谐波进行有效的检测和分析是非常重要的。

本文将介绍几种常见的谐波检测方法。

首先，最常用的方法是使用谐波分析仪进行检测。

谐波分析仪是一种专门用于检测电力系统中谐波的仪器，它可以测量各次谐波的幅值、相位和频率，帮助工程师们全面了解系统中的谐波情况。

通过谐波分析仪的检测数据，可以快速准确地定位谐波源，并采取相应的措施进行治理。

其次，另一种常见的谐波检测方法是使用数字保护装置进行在线监测。

数字保护装置在电力系统中起着重要的作用，它不仅可以对系统的电气参数进行监测和保护，还可以实时检测系统中的谐波情况。

通过数字保护装置的在线监测，工程师们可以及时发现系统中的谐波问题，并进行相应的调整和控制，确保系统的安全稳定运行。

另外，还有一种比较简单粗暴的方法是使用示波器进行检测。

示波器是一种常见的通用仪器，它可以显示电压和电流随时间变化的波形图像。

通过观察波形图像，工程师们可以初步判断系统中是否存在谐波，并大致了解谐波的频率和幅值。

虽然示波器不能像谐波分析仪那样精确地测量各次谐波的参数，但在一些简单的情况下，也可以发挥一定的作用。

最后，还有一种比较新颖的方法是使用智能电网技术进行谐波检测。

智能电网技术是近年来发展起来的一种新型技术，它可以实现对电力系统的智能监测和控制。

通过智能电网技术，工程师们可以实时监测系统中的谐波情况，并利用智能算法进行分析和预测，为系统的稳定运行提供有力的支持。

总之，谐波检测是电力系统中非常重要的一环，它关乎着系统的安全稳定运行。

针对不同的情况，工程师们可以选择合适的方法进行谐波检测，及时发现和解决系统中的谐波问题，保障电力系统的正常运行。

希望本文介绍的几种谐波检测方法能够为工程师们在实际工作中提供一定的参考和帮助。

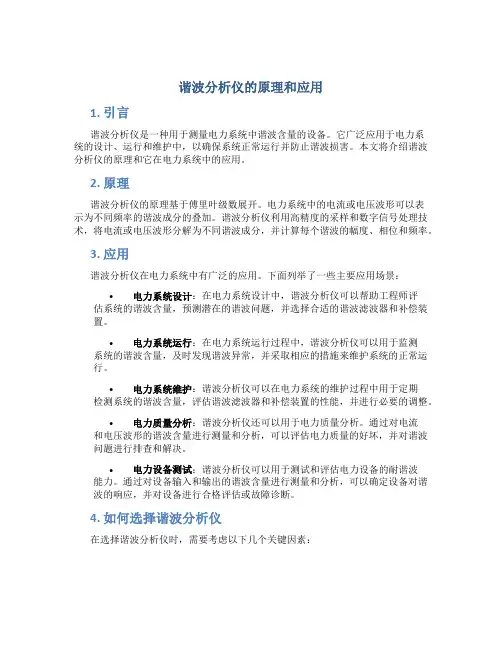

谐波分析仪的原理和应用1. 引言谐波分析仪是一种用于测量电力系统中谐波含量的设备。

它广泛应用于电力系统的设计、运行和维护中，以确保系统正常运行并防止谐波损害。

本文将介绍谐波分析仪的原理和它在电力系统中的应用。

2. 原理谐波分析仪的原理基于傅里叶级数展开。

电力系统中的电流或电压波形可以表示为不同频率的谐波成分的叠加。

谐波分析仪利用高精度的采样和数字信号处理技术，将电流或电压波形分解为不同谐波成分，并计算每个谐波的幅度、相位和频率。

3. 应用谐波分析仪在电力系统中有广泛的应用。

下面列举了一些主要应用场景：•电力系统设计：在电力系统设计中，谐波分析仪可以帮助工程师评估系统的谐波含量，预测潜在的谐波问题，并选择合适的谐波滤波器和补偿装置。

•电力系统运行：在电力系统运行过程中，谐波分析仪可以用于监测系统的谐波含量，及时发现谐波异常，并采取相应的措施来维护系统的正常运行。

•电力系统维护：谐波分析仪可以在电力系统的维护过程中用于定期检测系统的谐波含量，评估谐波滤波器和补偿装置的性能，并进行必要的调整。

•电力质量分析：谐波分析仪还可以用于电力质量分析。

通过对电流和电压波形的谐波含量进行测量和分析，可以评估电力质量的好坏，并对谐波问题进行排查和解决。

•电力设备测试：谐波分析仪可以用于测试和评估电力设备的耐谐波能力。

通过对设备输入和输出的谐波含量进行测量和分析，可以确定设备对谐波的响应，并对设备进行合格评估或故障诊断。

4. 如何选择谐波分析仪在选择谐波分析仪时，需要考虑以下几个关键因素：•精度和测量范围：谐波分析仪的精度和测量范围决定了它能否满足具体的应用需求。

对于工程师来说，选择具有较高精度和广泛测量范围的谐波分析仪是非常重要的。

•实时监测能力：一些谐波分析仪具有实时监测能力，可以对电力系统的谐波含量进行连续监测和记录。

这种功能对于及时发现和解决谐波问题非常重要。

•数据存储和分析：谐波分析仪通常能够存储和分析大量的数据。

谐波检测方法谐波是指在周期性波形中，频率是基波频率的整数倍的波动。

在电力系统中，谐波是一种常见的电力质量问题，它会导致设备损坏、系统效率降低以及电网稳定性下降。

因此，对谐波进行及时准确的检测是非常重要的。

本文将介绍几种常见的谐波检测方法。

1. 传统的谐波检测方法。

传统的谐波检测方法主要包括使用示波器、功率分析仪和谐波分析仪。

示波器可以用来观察电压和电流的波形，通过观察波形的畸变程度来初步判断是否存在谐波。

功率分析仪可以用来检测电网中的功率因数、谐波含量等参数，从而判断谐波的情况。

而谐波分析仪则可以更加准确地分析出各次谐波的含量和频率，对谐波进行更深入的分析。

2. 基于数字信号处理的谐波检测方法。

随着数字信号处理技术的发展，基于数字信号处理的谐波检测方法也得到了广泛的应用。

通过对电压和电流信号进行采样和数字化处理，可以利用傅里叶变换等算法准确地分析出各次谐波的频率和幅值。

这种方法不仅精度高，而且可以实现自动化检测，大大提高了谐波检测的效率和准确性。

3. 基于智能算法的谐波检测方法。

近年来，人工智能和机器学习技术的发展为谐波检测提供了新的思路。

利用神经网络、支持向量机等算法，可以从复杂的电力信号中自动提取谐波特征，实现对谐波的智能识别和检测。

这种方法不仅可以应对电网中谐波信号多变、复杂的特点，而且还可以不断优化模型，提高检测的准确性和鲁棒性。

4. 基于频域分析的谐波检测方法。

频域分析是一种常见的信号处理方法，对于谐波检测也有着重要的应用。

通过将电压和电流信号转换到频域，可以清晰地观察到各次谐波的频率和幅值，从而实现对谐波的准确检测。

同时，频域分析还可以结合滤波技术，去除基波以外的谐波成分，进一步提高谐波检测的精度。

总结。

谐波检测是电力系统中非常重要的一环，对于保障电网安全稳定运行具有重要意义。

传统的谐波检测方法虽然已经比较成熟，但在精度和自动化方面仍有待提高。

基于数字信号处理和智能算法的谐波检测方法是未来的发展方向，可以更好地适应复杂多变的电力系统环境，实现对谐波的快速、准确检测。

目录第一章引言 (1)1.1 仪器简介 (1)1.2特性和技术参数 (1)第二章仪器组成 (3)2.1硬件组成 (3)2.2软件组成 (4)第三章软件操作 (6)3.1 仪器启动与关闭 (6)3.2 仪器系统参数设置 (6)3.3 软件系统升级 (7)3.4 虚拟键盘使用 (7)3.6 通道率定设置 (8)3.7 试验数据导出 (10)3.8 数据保存与读取 (11)3.9 制作试验报告 (11)3.10 软件示波器操作 (12)3.11 运算组合分析程序 (15)3.12 交叉图形程序 (15)3.13 傅里叶分析频谱程序 (16)3.14 谐波分析程序 (17)3.15 图形编辑程序 (18)3.15 有效值和交流功率计算程序 (19)3.16 三相分析程序 (19)3.17 相量图绘制程序 (20)第四章试验流程与模板程序参数 (22)4.1 12/8/6/交流录波试验 (22)4.2 发电机空载特性试验 (24)4.3 发电机短路特性试验 (27)4.4 甩负荷试验 (30)4.5 同期试验 (32)4.6 励磁系统10%阶跃响应试验 (33)4.7 励磁系统电压频率特性 (35)4.8 励磁系统灭磁特性 (36)4.9 发电机进相试验 (38)4.10 三相功率分析 (40)4.11 发电机转子交流阻抗试验 (42)第五章注意事项 (44)附录一便携式录波仪电压电流变换器使用说明 (45)1 AC5A/AC5V和AC1A/AC5V变换器 (45)2 AC5A/AC10mA变换器 (45)3 DC1500V/DC10V变换器 (45)第一章引言1.1 仪器简介波形记录仪是针对电力系统应用而开发的瞬态信号记录仪器，仪器内部软件预置了针对发电机调试的试验模板，使用户可以通过记录仪很方便的完成发电机三相短路特性曲线，空载特性曲线，甩负荷试验，自准同期校核试验，励磁系统扰动试验，励磁系统频率电压特性试验，励磁系统灭磁时间常数测量，发电机进相试验，发电机转子交流阻抗试验，功率分析试验，励磁系统PSS试验，电机启动试验，变压器冲击试验，电力系统故障查找等过程记录。
