废铝再生加工的四道基本工序
废杂铝的再生加工，一般经过以下四道基本工序。
(1) 废铝料的备制首先，对废铝进行初级分类，分级堆放，如纯铝、变形铝合金、铸造铝合金、混合料等。对于废铝制品，应进行拆解，去除与铝料连接的钢铁及其他有色金属件，再经清洗、破碎、磁选、烘干等工序制成废铝料。对于轻薄松散的片状废旧铝件，如汽车上的锁紧臂、速度齿轮轴套以及铝屑等，要用液压金属打包机打压成包。对于钢芯铝绞线，应先分离钢芯，然后将铝线绕成卷。
铁类杂质对于废铝的冶炼是十分有害的，铁质过多时会在铝中形成脆性的金属结晶体，从而降低其机械性能，并减弱其抗蚀能力。含铁量一般应控制在 1.2 ％以下。对于含铁量在 1.5 ％以上的废铅，可用于钢铁工业的脱氧剂，商业铝合金很少使用含铁量高的废铝熔炼。目前，铝工业中还没有很成功的方法能令人满意地除去废铝中过量铁，尤其是以不锈钢形式存在的铁。
废铝中经常含有油漆、油类、塑料、橡胶等有机非金属杂质。在回炉冶炼前，必须设法加以清除。对于导线类废铝，一般可采用机械研磨或剪切剥离、加热剥离、化学剥离等措施去除包皮。目前国内企业常用高温烧蚀的办法去除绝缘体，烧蚀过程中将产生大量的有害气体，严重地污染空气。如果采用低温烘烤与机械剥离相结合的办法，先通过热能使绝缘体软化，机械强度降低，然后通过机械揉搓剥离下来，这样既能达到净化目的，同时又能够回收绝缘体材料。废铝器皿表面的涂层、油污以及其他污染物，可采用丙酮等有机溶剂清洗，若仍不能清除，就应当采用脱漆炉脱漆。脱漆炉的最高温度不宜超过566℃，只要废物料在炉内停留足够的时间，一般的油类和涂层均能够清除干净。
对于铝箔纸，用普通的废纸造浆设备很难把铝箔层和纸纤维层有效分离，有效的分离方法是将铝箔纸首先放在水溶液中加热、加压，然后迅速排至低压环境减压，并进行机械搅拌。这种分离方法，既可以回收纤维纸浆，又可回收铝箔。
废铝的液化分离是今后回收金属铝的发展方向，它将废铝杂料的预处理与重新熔铸相结合，既缩短了工艺流程，又可以最大限度地避免空气污染，而且使得净金属的回收率大大提高。废铝液化分离装置的工作原理如图1-18 所示
装置中有一个允许气体微粒通过的过滤器，在液化层，铝沉淀于底部，废铝中附着的油漆等有机物在450℃以上分解成气体、焦油和固体炭，再通过分离器内部的氧化装置完全燃烧。废料通过旋转鼓搅拌，与仓中的溶解液混合，砂石等杂质分离到砂石分离区，被废料带出的溶解渡通过回收螺旋桨返回液化仓。
(2) 配料根据废铝料的备制及质量状况，按照再生产品的技术要求，选用搭配并计算出各类料的用量。配料应考虑金属的氧化烧损程度，硅、镁的氧化烧损较其他合金元素要大，各种合金元素的烧损率应事先通过实验确定之。废铝料的物理规格及表面洁净度将直接影响到再生成品质量及金属实收率，除油不干净的废铝，最高将有20 %的有效成分进入熔渣。
(3) 再生变形铝合金用废铝合金可生产的变形铝合金有3003 、3105 、3004 、3005 、5050 等，其中主要是生产3105合金。为保证合金材料的化学成分符合技术要求及压力加工的工艺需要，必要时应配加一部分原生铝锭。
(4) 再生铸造铝合金其工艺流程如图1-19 所示。废铝料只有一小部分再生为变形铝合金，约1／4 再生成炼钢用的脱氧剂，大部分用于再生铸造用铝合金。美、日等国广泛应用的压铸铝合金A380 、ADCl0 等基本上是用废铝再生的。
再生铝的主要设备是熔炼炉和精炼净化炉，一般采用燃油或燃气的专用静置炉。我国最大的再生铝企业是位于上海市郊的上海新格有色金属有限公司，该公司有两组50t 的熔炼静置炉，一组40t 燃油熔炼静置炉；一台12t 的燃油回转炉。小型企业可采用池窑、坩埚窑等冶炼。
近年来，发达国家在生产中不断推出了一系列新的技术创新举措，如低成本的连续熔炼和处理工艺，可使低品位的废杂铝升级，用于制造供铸造、压铸、轧制及作母合金用的再生铝锭。最大的铸锭重13.5t, 其中，重熔的二次合金锭(RSI) 可用于制造易拉罐专用薄板，薄板的质量已使每支易拉罐的质量下降到只有14g 左右；某些再生铝，甚至用于制造计算机软盘驱动器的框架。
在废铝的再生过程中，对于再生铝的熔炼及熔体的处理是保证再生铝冶金质量关键工序。铝熔体的变质与精炼净化，不仅可以改变铝硅合金中硅的形态，净化了铝熔体，而且能够大大改善铝合金的性能。铝熔体的精炼变质与净化，目前多采用Nacl 、NaF 、KCI 及Na3AIF6等氯盐和氟盐处理，也有的采用C12或C2C16。进行处理。
采用含氯物质精炼废铝熔体，虽然效果较好，但其副产物AICI3、HCl 和Cl 等会对人体、环境及设备都造成严重损害。近年来，人们正在力图改进处理工艺，选用无毒、低毒的精炼变质材料来解决环境污染问题，如选用N2、Ar 等作为精炼剂，但效果不尽如人意。市售的所谓“无公害”精炼剂，其基本成分为碳酸盐、硝酸盐及少量的C2C16，因仍有少量氮氧化物、氯气排出，也不能完全消除环境污染。最近几年，新发展起来的用稀土合金对再生铝进行变质、细化和精炼的工艺，有望使废铝回收冶炼业的环境污染问题得到彻底解决。该工艺充分运用稀土元素与铝熔体相互作用的特性，发挥稀士元素对铝熔体的精炼净化和变质功能，能够实现对铝熔体的净化、精炼及变质的一体化处理，不仅简洁高效，而且能够有效地改善再生铝的冶金质量。在处理的全程中均不会产生有害的废气和其他副产品。
废铝与铝合金的再生知识 废铝中重金属的分离技术 废铝中含有铜等重有色金属，这些金属被油污等污染严重，用人工分选的方法从废铝中分选出重有色金属的难度较大。从国内外报道的资料看，研究的方案主要有以下几个方面： （1）重介质选矿法即利用重介质重选的办法分选出密度大于铝的铜等重有色金属，其利用了铝的密度比其他重有色金属小的原理，使废铝浮在介质上面，而重有色金属沉在底部，达到分离之目的。但技术之关键是筛选一种密度大于铝而小于铜的介质，这种介质决不是水或其他液体，肯定地说是一种流体。工作时流体在做往复运动，废铝即浮在介质的上面被分开。 （2）抛物选矿法利用各种体积基本相同的物体在受到相同的力被抛出时落点不同的原理，可以把废杂铝中密度不同的各种废有色金属分开。用相同的力沿直线射出密度不同而体积基本相同的物体时，各种物体沿抛物线方向运动，在落地时的落点不同。最简单的实验可以在水平的传送带上进行，当混杂的废料在传送带上随传送带高速运转，当运转到尽头时，废杂铝沿直线被抛出，由于各种废弃物的重力不同，分别在不同点落地，从而达到废杂铝分选之目的。此种方法可使废铝、废铜、废铅和其他废物均匀地分开。根据此种原理制造的设备已在国外采用，国内正处于研究阶段。 铝合金铸件气孔与预防 引言：在纯铝中加入一些金属或非金属元素所熔制的铝合金是一种新型的合金材料，由于其比重小，比强度高，具有良好的综合性能，因此被广泛用于航空工业、汽车制造业、动力仪表、工具及民用器具制造等方面。随着国民经济的发展以及经济一体化进程的推进，其生产量和耗用量大有超过钢铁之势。加强对铝合金材料性能的研究，保证铝合金铸件具有优良品质，既是我们每一个科技工作者义不容辞的责任，也是同我们的日常生活息息相关的头等大事。本文结合作者铝合金铸件生产实践经验谈谈铝合金铸件气孔与预防问题。 1．气孔类别 由于铝合金具有严重的氧化和吸气倾向，熔炼过程中又直接与炉气或外界大气相接触，因此，如熔炼过程中控制稍许不当，铝合金就很容易吸收气体而形成气孔，最常见的是针孔。针孔（gas porosity/pin-hole），通常是指铸件中小于1mm的析出性气孔，多呈圆形，不均匀分布在铸件整个断面上，特别是在铸件的厚大断面和冷却速度较小的部位。根据铝合金析出性气孔的分布和形状特征，针孔又可以分为三类①，即： (1) 点状针孔：在低倍组织中针孔呈圆点状，针孔轮廓清晰且互不连续，能数出每平方厘米面积上针孔的数目，并能测得出其直径。这种针孔容易与缩孔、缩松等予以区别开来。
湖南科技大学机械加工工艺过程卡片产品型号零件图号 产品名称变速箱零件名称变速箱下盖共 3 页第 1 页材料牌号HT200 毛坯种类金属型铸件毛坯外形尺寸754×400×186 每毛坯件数 1 每台件数 1 备注 工序号工序名称工序内容车 间 工 段 设备工艺装备 工时 准终单件 01 铸造金属型铸造毛坯 02 回火热处理 03 探伤检验 04 表面喷丸处理 10 粗铣以顶面为粗基准，粗铣箱体结合面X7010 面铣刀、游标卡尺20 粗铣以箱体结合面为基准，粗铣顶面X7010面铣刀、游标卡尺 30 钻孔结合上下箱体，钻、铰出两个定位孔2-φ12H8组合钻床麻花钻、铰刀、卡尺、塞 规 40 粗铣以结合面为基准两销定位，粗铣前后端面及凸台组合铣床面铣刀、游标卡尺50 粗铣以结合面为基准两销定位，粗铣右端面组合铣床面铣刀、游标卡尺60 半精铣以顶面为基准，半精铣箱体结合面X7010 面铣刀、游标卡尺70 半精铣以结合面为基准两销定位，半精铣前后端面至图纸要求组合铣床面铣刀、游标卡尺80 半精铣以结合面为基准两销定位，半精铣右端面至图纸要求组合铣床面铣刀、游标卡尺90 半精铣以结合面为基准两销定位，半精铣顶面至图纸要求X7010 面铣刀、游标卡尺100 半精铣结合上下箱体，铣结合面凹槽至图纸要求X7010 立铣刀、游标卡尺110 精铣以顶面为基准，精铣箱体结合面至图纸要求X7010 面铣刀、游标卡尺 120 钻顶面孔 以结合面为基准，用心轴穿过φ110，钻14-φ18组装孔；钻顶 面螺纹孔4-M12-6H；钻两肋板中间凸台M20×1.5螺纹孔 组合钻床麻花钻、卡尺、塞规 设计（日校对（日期）审核（日标准化（日会签（日 1 / 26
金工实习—钣金加工 1 钣金加工简介 1.1 钣金介绍 钣金至今为止尚未有一个比较完整的定义，根据国外某专业期刊上的一则定义可以将其定义为：钣金是针对金属薄板（通常在6mm以下）一种综合冷加工工艺，包括剪、冲/切/复合、折、焊接、铆接、拼接、成型（如汽车车身）等。其显着的特征就是同一零件厚度一致，其中包括钢板、镀锌（锡）钢板、高张力钢板、烤漆钢板、铝板、铜板及不锈钢板等。 钣金的应用范围非常广泛，包括办公家具、运动器材、厨具、箱柜、计算机机壳、电器产品、车辆、飞机、船舶、钢建筑及工作母机外壳等。 1.2 钣金加工工艺 钣金作业是利用手工工具或机器，将金属塑性变形加工成所需的形状及大小，并配合机械式结合（如铆钉、螺栓、胀缩、压接及接缝等）或冶金式结合（如气焊、铜焊、手工电焊、CO2焊接及氩弧焊等）的方式，将其连接组合成一体的金属加工方法。 按钣金件的基本加工方式分类，主要有下料、折弯、拉伸、成型、焊接。 对于任何一个钣金件来说,它都有一定的加工过程,也就是所谓的工艺流程.不同结构的钣金件,工艺流程可能也各不相同,一般钣金件按以下流程： 绘制展开图 冲折弯压铆焊接
2 钣金工程识图基本知识 2.1 机械制图简介 钣金加工工程图也属于机械制图的范畴，机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。 在机械制图标准中规定的项目有：图纸幅面及格式、比例、字体和图线等。在图纸幅面及格式中规定了图纸标准幅面的大小和图纸中图框的相应尺寸。比例是指图样中的尺寸长度与机件实际尺寸的比例，除允许用1:1的比例绘图外，只允许用标准中规定的缩小比例和放大比例绘图。在中国，规定汉字必须按长仿宋体书写，字母和数字按规定的结构书写。图线规定有八种规格，如用于绘制可见轮廓线的粗实线、用于绘制不可见轮廓线的虚线、用于绘制轴线和对称中心线的细点划线、用于绘制尺寸线和剖面线的细实线等。 机械图样主要有零件图和装配图，零件图表达零件的形状、大小以及制造和检验零件的技术要求；装配图表达机械中所属各零件与部件间的装配关系和工作原理；表达零件结构形状的图形，常用的有视图、剖视图和剖面图等。 视图是按正投影法即零件向投影面投影得到的图形。按投影方向和相应投影面的位置不同，视图分为主视图、俯视图和左视图等。视图主要用于表达机件的外部形状。图中看不见的轮廓线用虚线表示。零件向投影面投影时，观察者、机件与投影面三者间有两种相对位置。机件位于投影面与观察者之间时称为第一角投影法。投影面位于机件与观察者之间时称为第三角投影法。两种投影法都能同样完善地表达机件的形状。中国国家标准规定采用第一角投影法。 2.2 三视图简介 三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。 将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。一个物体有六个视图：从物体的前面向后面投射所得的视图称主视图——能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图——能反映物体的左面形状，还有其它三个视图不是很常用。三视图就是主视图、俯视图、左视图的总称。 一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。 三视图的投影规则是： 主视、俯视长对正 主视、左视高平齐
再生铝熔炼过程中废气的治理工艺 https://www.doczj.com/doc/8216974846.html,来源：全球铝业网2013-03-14 14:43 阅读次：34 本文由全球铝业网(https://www.doczj.com/doc/8216974846.html,) 编辑，转载请注明出处，十分感谢！ 摘要：目前我国废铝企业的环境现状看，对环境造成污染的主要污染物是废烟气。 目前我国废铝企业的环境现状看，对环境造成污染的主要污染物是废烟气。为此，本文将对废铝行业废气的来源、主要成分和处理技术作一介绍，并根据我国再生铝工业的特点，推荐一条比较适用的环保工艺流程，供再生铝企业在进行环保建设时参考。 一、再生铝废气污染物之来源 我国废铝再生利用主要采用火法熔炼，产生废气并有可能对环境造成影响的工序主要是熔炼过程。在熔炼过程中，采用的燃料主要有煤、焦炭、重油、柴油、煤气、天然气等，燃料在燃烧之后，产生的废气中含有大量的烟尘和含硫、碳、磷和氮的氧化物等气体；炉料（废铝）加热之后，废料本身的油污及夹杂的可燃物会燃烧，也会产生大量含硫、碳和氮的氧化物；在熔炼过程，为了减少烧损、提高铝的回收率并保证铝合金的质量，要加入一定数量的覆盖剂、精炼剂和除气剂，这些添加剂与铝熔液中的各种杂质进行反应，产生大量的废气和烟尘，这些废气和烟尘中含有各种金属氧化物和非金属氧化物，同时还可能含有有害物质，这些都可能对环境产生污染。 二、废铝烟气的分类和成分 1．废铝行业废气的分类 根据环保部门之规定，工业部门产生的废气可以分为：含颗粒物废气和含气态污染物废气两大类。由于再生铝行业的原料复杂，在生产过程中同时存在以上两种废气，既有含颗粒物废气又有含气态污染物废气，因此在对废气进行治理的同时，要综合考虑废气中的粉尘和有害气体对环境造成的影响。 2．烟气的主要成分 由于废铝行业原料的来源渠道不同，废料的品种不同、受到污染程度的不同，选用的燃料不同、添加剂成分的不同、采用的熔炼技术的不同，因此，废气中的污染物也不同，归纳起来可以有以下几种： （1）颗粒状废物主要是熔炼过程中产生的金属氧化物和非金属氧化物，如：Mg、Zn、Ca、Al、Fe、Na、Mg、K 的氧化物和氯化物，还有大量碳粒灰份等，以上构成了我们常讲的尘。 （2）气体污染物废气的主要成分 再生铝行业可能会存在以下气体污染物废气，CO、CO2、NOX、SO2、HCl、HF、碳氢化合物以及易挥发的金属氧化物或挥发的金属，可能还会有氯气等等，当然并不是所有的成分都有害，但其中的大多数都会对环境产生较大影响，有的可能会危及工人的生命安全。 三、烟尘的治理 烟尘治理目的一是最大限度地使烟气中的尘得到收集，使有害气体转化为无害的和稳定的物质，达到国家排放标准。对环境的治理，首先要从源头进行控制，对再生铝而言，就是要加强废料的预处理和分类，尽量使各种废物综合利用，减少污染物的产生量；二是尽量选用无污染的添加剂；三是提高熔炼技术，减少废物的产生量。常用的烟尘处理技术如下：1．集尘室 集尘室是烟气收尘设备中最简单的办法，其原理是当流体的速度突然减慢时，其中的颗粒由于其自身的重力而沉降下来。再生铝产生的烟气在烟道中以一定的速度流动，当烟道的空间突然增大时，气流的速度也突然减慢，由于颗粒的运动速度下降，颗粒在自身重力的作
见工艺附图 车间工序号工序名称材料牌号机加车间10.10J钻孔EYL-2 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数 Ф2.711 设备名称设备型号设备编号同时加工件数立钻Z525 1 夹具编号夹具名称切削液 62J2-2682 钻具 工位器具编号工位器具名称 工序工时 (分) 准终单件 30s 工步号工步内容工艺装备 主轴转速切削速度进给量切削深度 进给次数 工步工时 r/min m/min mm/r mm 机动辅助 1 钻孔Ф2.7 通孔 抛物麻花钻Ф2.7、 卡尺（0-125、0.02） 2800 23.74 手动15s 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）
见工艺附图 车间工序号工序名称材料牌号机加车间20.20J倒角EYL-2 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数 Ф2.711 设备名称设备型号设备编号同时加工件数立钻Z525 1 夹具编号夹具名称切削液工位器具编号工位器具名称 工序工时 (分) 准终单件 12s 工步号工步内容工艺装备 主轴转速切削速度进给量切削深度 进给次数 工步工时 r/min m/min mm/r mm 机动辅助 1 在Ф2.7孔口倒角1×45°麻花钻Ф6 840 15. 2 手动3s 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）
见工艺附图 车间工序号工序名称材料牌号机加车间30.30J铰孔EYL-2 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数 Ф311 设备名称设备型号设备编号同时加工件数立钻Z5121 1 夹具编号夹具名称切削液 26J2-2694 钻具 工位器具编号工位器具名称 工序工时 (分) 准终单件 30s 工步号工步内容工艺装备 主轴转速切削速度进给量切削深度 进给次数 工步工时 r/min m/min mm/r mm 机动辅助 1 铰孔Ф3 +0.025 0 通孔 铰刀3-H8、 塞规62BL1-2001/7 840 7.92 手动15s 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）
废铝再生利用技术的 发展与应用 ■ 文/孙德勤 常熟理工学院 铝及铝合金密度小、比强度高、耐腐蚀性和抗氧化性好，易于加工和再生利用，被广泛应用于建筑、运输、国防、包装等行业和日常生活领域。近年来中国铝产量突飞猛进，消费量以年平均增长率为7.2%的速度增加，已成为全球最大铝消费国。然而，我国的铝土矿资源却很匮乏，目前铝土矿可开采年限不足30年[1]。因此，不断扩大的市场需求 与相对贫乏的铝矿资源已成为我国铝 业未来发展的瓶颈环节，这一矛盾促进 了中国再生铝工业的迅速发展。 随着对资源的需求越来越大，发 展循环经济、提高再生铝的利用率， 已成为世界发达国家铝生产的必然 趋势。日本、意大利、美、德等国再生铝 占原生铝的比例已超过50%。2007年， 我国再生铝产量达到275万t，比2006 年增长了17%，但只占原生铝产量的 21.9%，远远低于发达国家平均水平[2]。 发展循环经济是可持续发展的必然选 择，再生铝产业作为绿色产业可以成为 发展中国循环经济的突破口， 应作为我国铝行业下一步发展的重点。
一、废铝回收与再生技术的发展现状 1.世界铝再生的现状 再生铝行业是世界铝工业的必要组成部分，是世界铝工业可持续发展不可缺少的资源，是有着巨大市场潜力和发展前景的行业，正因如此，废旧铝的回收与再生已成为世界各国十分重视的工作，并已成为一项重要的产业。再生铝在主要发达国家铝生产中的地位日益突出，发达国家原铝与再生铝的占有比已接近或超出1:1[3]，如美国2001年的再生铝为298.2万t，已超过了原铝产量。目前，美国、日本、德国、法国、英国、意大利等工业发达国家，平均再生铝消费量为铝总消费量的50%以上，日本高达90%以上。以废旧易拉罐回收为例，2007年全球罐料带材消费量为375万t，回收量为200万t，回收率平均为53.3%，其中美国约为51%、日本60%、巴西94%[4]。 为了提高铝再生的经济效益，世界上先进发达国家的企业不断研究回收率高、烧损少、节约能源、污染小、产品质量好的、先进的铝再生工艺，其中比较有代表性的有流化床法和脉冲雾化回收法[5]。流化床法是由加拿大铝业公司开发的，它可以处理各种废杂铝，并且回收效率高、节约能源、排放物少。脉冲雾化回收法主要用于回收废汽车件，其优点是成本低廉、能耗与雾化气体消耗量低，适合用于高合金化的复杂铝合金再生。 目前，世界再生铝行业的主要产品主要是铸造件，而对于利用废铝再生技术生产变形铝合金的技术也是目前各国重点研究与开发的方向。国外大型的铝业集团公司正在加大对高品质再生铝材料、再生铝工艺和新技术新设备的研究与开发，如海德鲁北美公司对其再生变形铝合金生产厂进 行技术改造后，再生铝的质量已达到 原生铝的水平。业内人士预测，到2030 年，将会有15%～20%的再生铝应用于 高端科技领域[6]。 采用先进生产工艺、提高技术水 平是世界再生铝行业的主要发展趋 势。目前发达国家已形成完善的废杂 铝收集、管理、分检系统，适应不断扩 大的市场需求，发达国家在生产中不 断推出新的技术创新举措，如低成本 的连续熔炼和处理工艺、使低品位废 杂铝升级的工艺等，已能大量制造供 铸造、压铸、轧制及作母合金用的再生 铝锭，最大的铸锭重13.5t。这对我们 国家应该是一个非常好的启示。 2.我国再生铝的技术现状 我国铝再生起步较晚，目前还处 在初级阶段。虽然我国是铝生产和消 费大国，但废铝的回收利用并未标准 化、规范化[7]，再生铝生产还存在许多 问题。 (1)再生铝企业规模小，技术力量薄弱 据调查，目前我国大大小小的再 生铝生产厂约有2000多家，大部分铝 再生企业是家庭作坊式小企业，规模 小，没有形成规模化的产业群。同国 外再生铝企业平均年产5万t的规模 相比，中国目前再生铝企业的生产规 模确实小，平均年产只有50t左右；我 国好多废铝回收企业采用 “土法”熔 炼，工艺落后、技术力量薄弱、技术含 量低、工人劳动强度大、生产率低、铝 烧损大，铝的实际收得率只有70%～ 80%，有的还不足60%，而发达国家则 在90%以上，有的高达98%；另外，在 再生铝科研方面投入少，从事这方面 的研究人员少。生产规模较小、技术实 力不足，造成我国再生铝行业竞争力 弱、经济效益差[8]。 (2)装备水平低，生产成本相对较高 尽管再生铝生产的技术工艺并 不是十分复杂，但由于人类对于再生 铝产品的质量要求越来越严，相应地 对再生铝的生产、技术管理要求也越 来越高。目前，我国大多数再生铝生产 企业所普遍采用的铝熔炼设备是普 通的反射炉 （燃油或燃气），由于此类 设备使用明火对铝进行接触式的加 热熔化，熔炼过程中金属烧损现象严 重，特别是熔炼薄壁、废屑等废铝金 属，铝的回收率相当低。同时由于熔炼 技术落后，产品能耗高，以燃轻柴油 为例，目前国内再生铝企业的吨产品 油耗一般在80k g以上，有的甚至超 过100k g （目前世界先进水平在45～ 50k g左右）[9]。另外，由于设备自动化 程度不高，劳动强度大，生产效率低， 生产成本高，因此产品的市场竞争力 大受影响。 (3)预处理技术水平很低，产品质量较差 目前我国尚没有形成比较完善 的废铝回收系统，废铝的回收处理很 原始，管理比较混乱，不同品质、不同 类型的废旧金属材料相互混杂的现 象十分普遍。我国目前废铝破碎、筛 分、挑选、分类等预处理技术水平很 低，大部分靠人工挑选与分类，甚至 有些乡镇企业和个体企业不挑选、不 分类，只要是铝废料就一起往炉子里 装，这使再生铝成分变的极为混杂， 污染严重，大大降低了再生铝的利用 价值。条件好一些的再生铝生产企业 也只是对铝废料进行简单的人工拆 解、分拣后就进行熔炼生产，成分难 以控制，导致其铝合金产品质量往往 达不到要求。 (4)生产过程污染较为严重 由于在熔炼生产过程中企业没有 对废铝进行科学的预处理，加上熔炼
废铝回收 的技术处理 LARS 文／刘昕怡 林高用 彭大暑 Ａｂｓｔｒａｃｔ：Ａｓ ｏｕｒ ｃｏｕｎｔｒｙ ｐａｙ ｍｏｒｅ ａｔｔｅｎｔｉｏｎ ｔｏ ｃｙｃｌｉｃ ｅｃｏｎｏｍｙ，ｉｔ ｗｉｌｌ ｈａｖｅ ｔｏ ｆｏｃｕｓ ｍｏｒｅ ｏｎ ａｌｕｍｉｎｕｍ ｓｃｒａｐ ｒｅｃｙｃｌｉｎｇ ａｎｄ ａｌｕｍｉｎｕｍｓｅｃｏｎｄ ｂｉｒｔｈ．Ｒｅｃｙｃｌｉｎｇ ａｌｕｍｉｎｕｍ ｆｏｒ ｒｅｍａｋｉｎｇ ａｌｕｍｉｎｕｍ ｐｒｏｄｕｃｔｓ ｒｅｑｕｉｒｅｓ ｍｏｒｅ ｃａｒｅｆｕｌ ａｔｔｅｎｔｉｏｎ ｔｏ ｑｕａｌｉｔｙ ｃｏｎｔｒｏｌ ｄｕｒｉｎｇ ｒｅ－ｍｅｌｔｉｎｇ ａｎｄｍｅｔａｌ ｐｕｒｉｆｉｃａｔｉｏｎ ｏｐｅｒａｔｉｏｎ．Ｔｈｅ ｐｒｅｓｅｎｔ ｐａｐｅｒ ａｎａｌｙｓｅｓ ｔｈｅ ｒｅｆｉｎｉｎｇ ｐｒｉｎｃｉｐｌｅ ｏｆ ＬＡＲＳ，ｗｈｉｃｈ ｉｓ ｏｆ ｕｎｉｑｕｅ ｉｄｅａｓ ａｎｄ ｉｍｐｒｏｖｅｄ ｓｔｒｕｃｔｕｒｅ：ａｎｄ ｂａｓｅｄ ｏｎ ｔｈｅ ｄａｔａ ｏｆ ｔｈｅ ｒｅｆｉｎｉｎｇ ｅｆｆｅｃｔ ｏｎ ｄｅｇａｓｓｉｎｇ ａｎｄ ｐｕｒｉｆｉｃａｔｉｏｎ，ｓｕｍｍａｒｉｚｅｓ ｔｈｅ ａｄｖａｎｔａｇｅ ｏｆ ＬＡＲＳ ｉｎ ａｌｕｍｉｎｕｍ ｒｅｃｙｃｌｉｎｇ．Ｋｅｙ ｗｏｒｄｓ：ＬＡＲＳ（Ｌｉｑｕｉｄ Ａｌｕｍｉｎｕｍ Ｒｅｆｉｎｉｎｇ Ｓｙｓｔｅｍ）；Ａｌｕｍｉｎｕｍ Ｓｃｒａｐ；Ｒｅｆｉｎｉｎｇ Ｄｅｇａｓｓｉｎｇ；Ｐｕｒｉｆｉｃａｔｉｏｎ 在美国等工业发达国家，利用目前最先进的废铝回收技术已经可以生产出性能与原铝相当的再生铝，一部分再生铝甚至被用于航空航天领域［１－３］。我国在过去的二十年间，相继引进ＳＮＩＦ、ＭＩＮＴ、ＡＬＰＵＲ、ＲＤＵ等国外先进的铝熔体在线净化技术，也自主研制了ＤＤＦ［４］等技术，在一定程度上提高了我国铝熔体 先进的铝熔体精炼系统之一，已在多个国家的铝加工企业获得应用。 一、 技术原理 １．废铝处理工艺 废铝品种繁多，成分各异，通常不能用单一的方法加以处理。如图１为国 预处理 含铝废杂物在熔炼之前的预处理阶段，包括分类、解体、切割、磁选、打包和干燥等工作。预处理的目的是清除易爆物、铁制零件和水分。在废铝预处理上我国大多处于手工分选和简单机械处理，杂质剔除不彻底，且劳动强度大，工作环境差。 LARS 系统的图１再生铝的基本生产流程
钣金加工工艺流程 1简介 1.1简介 按钣金件的基本加工方式，如下料、折弯、拉伸、成型、焊接。本规范阐述每一种加工方式所要注意的工艺要求。 1.2关键词 钣金、下料、折弯、拉伸、成形、排样、最小弯曲半径、毛边、回弹、打死边、焊接 2下料 下料根据加工方式的不同，可分为普冲、数冲、剪床开料、激光切割、风割，由于加工方法的不同，下料的加工工艺性也有所不同。钣金下料方式主要为数冲和激光切割 2.1数冲是用数控冲床加工，板材厚度加工范围为冷扎板、热扎板小于或等于 3.0mm,铝板小于或等于 4.0mm，不锈钢小于或等于2.0mm 2.2冲孔有最小尺寸要求 冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。 图2.2.1 冲孔形状示例 材料圆孔直径b矩形孔短边宽b 高碳钢 1.3t 1.0t 低碳钢、黄铜 1.0t0.7t
铝0.8t0.5t * 高碳钢、低碳钢对应的公司常用材料牌号列表见第7章附录A。 表1冲孔最小尺寸列表 2.3数冲的孔间距与孔边距 零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.3.1。当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t；平行时，应不小于1.5t。 （图1.4） 图2.3.1 冲裁件孔边距、孔间距示意图 2.4 折弯件或拉深件冲孔时，其孔壁与工件直壁之间应保持一定的距离（图2.4.1） 图2.4.1 折弯件、拉伸件孔壁与工件直壁间的距离 2.5螺钉、螺栓的过孔和沉头座 螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。
废铝的处理及资源化 【摘要】本文概述了铝及回收铝对人类生活的重要性，介绍废铝的来源，回收种类，及其基本的再生方法。简要分析了国内外现代废铝回收处理技术和废铝的直接改制利用方法。也对全球的铝废料回收现状及我国基本相关情况作出了分析。 【关键词】铝废料；铝回收；废铝再生 1 .前言 铝是最重要的有色金属品种，截止1985年为止,世界铝土矿的探明储量为226.7亿t。金属铝由于重量轻、耐腐蚀、良好地导电性和传热性，使它广泛用于国防、建筑、运输、包装等行业和日常生活领域。 因为金属铝重量轻这一特点，在汽车工业的应用日益受到重视,欧美国家的汽车公司，如美国通用汽车公司、福特汽车公司和德国大众汽车公司、宝马汽车公司都在强化和开发铝部件在汽车上的应用，全铝汽车已经成功研制出来，其减轻汽车自重、节省燃料、有利环保的优势令人瞩目。铝工业之所以能成为一种可持续发展的工业，不仅在于铝具有良好的性能(密度小、塑性变形性能好等)，而且由于它是最具有可回收性与再生利用价值的工程金属,其回收节能效果甚佳，且废铝回收率相当高，又能反复循环利用，实现循环经济所提倡的目标。铝不但具有可回收性，而且是一种可以反复使用,“永不消失”的金属。自1886年以来人类所生产的6.9亿t原铝中，约有4.8亿t目前仍在被利用，并且以后仍将被重新利用。目前每年约有1 160万t铝通过回收再生，满足了全球铝市场的0%。再生铝的能耗仅为制取原铝的3%～5%。与原铝生产相比，用17.5%品位的铝矾土生产铝与用废杂铝生产再生铝所做的对比看,每再生1 t铝，除节能95%,还节水10.5 t、少用固体材料11 t、少排放二氧化碳0.8 t、少排放硫氧化物0.06 t，少处理废液废渣1.9 t，免剥离地表土石0.6 t、免采掘脉石6.1 t。优势明显，因此，废杂铝的回收再生是实现可持续发展的首选。 铝的回收和再生利用[1]不仅节能效果显著，而且可以减免铝生产中的CO2和CO排放量。这对于防治大气污染有重要意义，所以铝的生产被称为“绿色金属”生产。废铝回收和再生利用可以节约铝矿和石焦油、萤石等资
认真 勤奋主动担当 专业能力开放包容
一、钣金加工定义: 钣金加工是针对金属薄板（通常在6mm以下）一种综合冷加工工艺，包括剪切,冲裁,折弯,焊接,铆接,模具成型及表面处理等。其显著的特征就是同一零件厚度一致。根据加工方式不同,通常分为两类: 1.非模具加工: 通过数控冲床,激光镭射,折弯机,铆钉机等加工工具对板材进行加工的工艺方式,一般用于样品制作,成本较高。 2.模具加工: 通过固定的模具,对钣金进行加工,一般有下料模,成型模,主要用于批量生产,成本较低。 钣金件具有重量轻、强度高、导电（能够用于电磁屏蔽）、成本低、大规模量产性能好等特点，在电子电器、通信、汽车工业、医疗器械等领域得到了广泛应用，例如在电脑机箱、手机、电控柜、取款机、设备外罩中，钣金件是必不可少的组成部分。随着钣金的应用越来越广泛，钣金件的设计变成了产品开发过程中很重要的一环，机械工程师必须熟练掌握钣金件的设计技巧，使得设计的钣金既满足产品的功能和外观等要求，又能使得冲压模具制造简单、成本低。
钣金加工厂一般来说基本设备包括：剪板机、数控冲床、激光切割机、等离子切割机、水射流切割机、复合机、折弯机以及各种辅助设备如：开卷机、校平机、去毛刺机、点焊机、铆钉机、刨槽机等。 数控冲床的工作原理为：由数控装置内的计算机对编制好的加工程序分析后通过伺服系统及可编程序制器向机床主轴及进给等执行机构发出指令，机床主体则按照这些指令，并在检测反馈装置的配合下，对工件加工所需的各种动作，如刀具相对于工件的运动轨迹、位移量和进给速度等项要求实现自动控制，从而完成工件的加工。
激光切割机的原理：光纤激光切割机利用高密度激光束照射被切割材料上，使材料很快被加热至汽化的温度，瞬间蒸发形成孔洞，随着光束对材料的移动，孔洞连续形成行窄的切缝（如0.1mm左右），完成对材料的切割，这就是激光切割（Laser Cutting）。
07机制3班机械加工工艺过程卡片产品型号零件图号KCSJ-01 产品名称零件名称手柄共 1 页第 1 页材料牌号45 毛坯种类锻件毛坯外形尺寸每毛坯件数 1 每台件数 1 备注年产1万 工序号工序 名称工序内容车间工段设备工艺装备 工时 准终单件 10 模锻毛坯锻加工 20 粗铣端面B 粗铣端面B保证厚度尺寸28 机加工 铣工X52 专用夹具，端铣刀，游标卡尺 30 粗铣端面A 粗铣端面B保证厚度尺寸27 机加工 铣工X52 专用夹具，端铣刀，游标卡尺 40 精铣端面B 精铣端面B保证厚度尺寸26.5 机加工 铣工X52 专用夹具，端铣刀，游标卡尺 50 精铣端面A 精铣端面B保证厚度尺寸26 机加工 铣工X52 专用夹具，端铣刀，游标卡尺 60 粗镗小头孔粗镗小头孔到尺寸φ21.2H11机加工镗工T68 专用夹具，镗刀，游标卡尺 70 粗镗大头孔粗镗大头孔到尺寸φ37H11，保证中心 距128±0.2 机加工镗工 T68 专用夹具，镗刀，游标卡尺 80 粗铣小头槽粗铣小头槽槽宽9H11 机加工铣工X62W 专用夹具，锯片铣刀，游标卡尺 90 精铣小头槽精铣小头槽槽宽9H11 机加工铣工X62W 专用夹具，锯片铣刀，游标卡尺 100 钻大头径向孔钻大头径向孔φ4机加工钻工 Z525 专用夹具，麻花钻，游标卡尺 110 精镗小头孔精镗小头孔至尺寸φ22H9机加工 镗工 T68 专用夹具，镗刀，游标卡尺 120 精镗大头孔精镗大头孔至尺寸φ38H9机加工 镗工 T68 专用夹具，镗刀，游标卡尺 130 倒角倒大小头孔角，去毛刺机加工 钻工 Z525 专用夹具，倒角钻头，游标卡尺 140 终检入库检验零件尺寸 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期） 标记处数 更改 文件号 签字日期标记处数 更改 文件号 签字日期

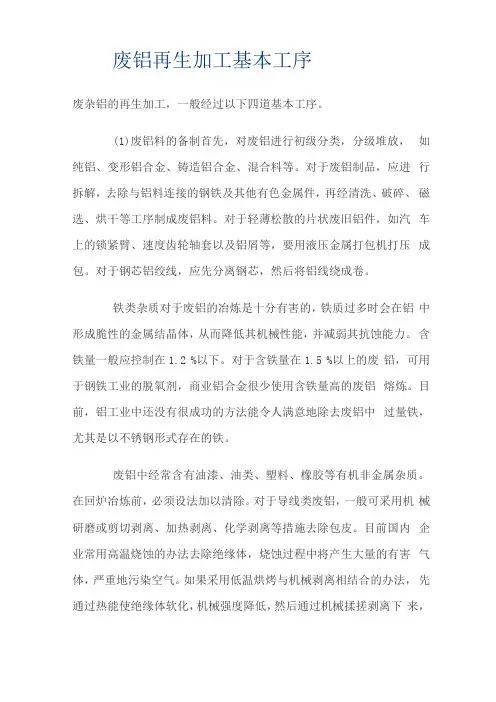

废铝再生加工基本工序 废杂铝的再生加工，一般经过以下四道基本工序。 (1) 废铝料的备制首先，对废铝进行初级分类，分级堆放，如纯铝、变形铝合金、铸造铝合金、混合料等。对于废铝制品，应进行拆解，去除与铝料连接的钢铁及其他有色金属件，再经清洗、破碎、磁选、烘干等工序制成废铝料。对于轻薄松散的片状废旧铝件，如汽车上的锁紧臂、速度齿轮轴套以及铝屑等，要用液压金属打包机打压成包。对于钢芯铝绞线，应先分离钢芯，然后将铝线绕成卷。 铁类杂质对于废铝的冶炼是十分有害的，铁质过多时会在铝中形成脆性的金属结晶体，从而降低其机械性能，并减弱其抗蚀能力。含铁量一般应控制在 1.2 ％以下。对于含铁量在 1.5 ％以上的废铅，可用于钢铁工业的脱氧剂，商业铝合金很少使用含铁量高的废铝熔炼。目前，铝工业中还没有很成功的方法能令人满意地除去废铝中过量铁，尤其是以不锈钢形式存在的铁。 废铝中经常含有油漆、油类、塑料、橡胶等有机非金属杂质。在回炉冶炼前，必须设法加以清除。对于导线类废铝，一般可采用机械研磨或剪切剥离、加热剥离、化学剥离等措施去除包皮。目前国内企业常用高温烧蚀的办法去除绝缘体，烧蚀过程中将产生大量的有害气体，严重地污染空气。如果采用低温烘烤与机械剥离相结合的办法，先通过热能使绝缘体软化，机械强度降低，然后通过机械揉搓剥离下
来，这样既能达到净化目的，同时又能够回收绝缘体材料。废铝器皿表面的涂层、油污以及其他污染物，可采用丙酮等有机溶剂清洗，若仍不能清除，就应当采用脱漆炉脱漆。脱漆炉的最高温度不宜超过566℃，只要废物料在炉内停留足够的时间，一般的油类和涂层均能够清除干净。 对于铝箔纸，用普通的废纸造浆设备很难把铝箔层和纸纤维层有效分离，有效的分离方法是将铝箔纸首先放在水溶液中加热、加压，然后迅速排至低压环境减压，并进行机械搅拌。这种分离方法，既可以回收纤维纸浆，又可回收铝箔。 废铝的液化分离是今后回收金属铝的发展方向，它将废铝杂料的预处理与重新熔铸相结合，既缩短了工艺流程，又可以最大限度地避免空气污染，而且使得净金属的回收率大大提高。废铝液化分离装置的工作原理如图 1-18 所示

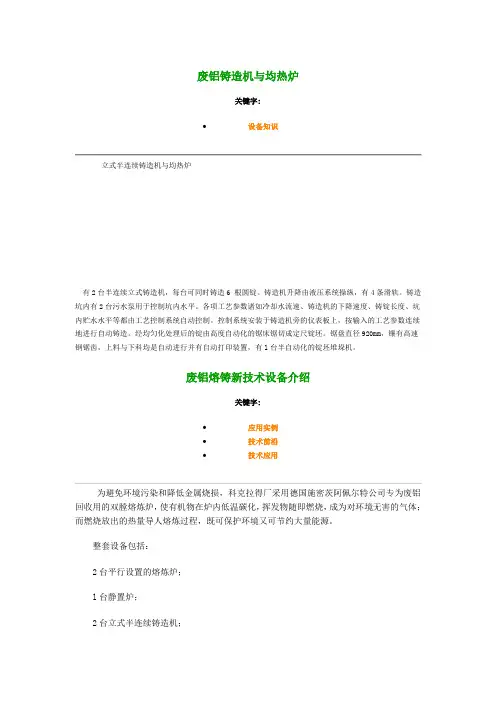

废铝铸造机与均热炉 关键字: ?设备知识 立式半连续铸造机与均热炉 有2台半连续立式铸造机，每台可同时铸造6 根圆锭。铸造机升降由液压系统操纵，有4条滑轨。铸造坑内有2台污水泵用于控制坑内水平。各项工艺参数诸如冷却水流速、铸造机的下降速度、铸锭长度、坑内贮水水平等都由工艺控制系统自动控制。控制系统安装于铸造机旁的仪表板上，按输入的工艺参数连续地进行自动铸造。经均匀化处理后的锭由高度自动化的锯床锯切成定尺锭坯。锯盘直径920mm，镶有高速钢锯齿，上料与下科均是自动进行并有自动打印装置，有l台半自动化的锭坯堆垛机。 废铝熔铸新技术设备介绍 关键字: ?应用实例 ?技术前沿 ?技术应用 为避免环境污染和降低金属烧损，科克拉得厂采用德国施密茨阿佩尔特公司专为废铝回收用的双膛熔炼炉，使有机物在炉内低温碳化，挥发物随即燃烧，成为对环境无害的气体；而燃烧放出的热量导人熔炼过程，既可保护环境又可节约大量能源。 整套设备包括： 2台平行设置的熔炼炉； l台静置炉； 2台立式半连续铸造机；
