汽缸漏气量的检测方法

气缸的技术指标及试验方法用于符合“1.气动元件的通用技术条件”的气缸。

2.1气缸（活塞运动速度＜500mm/s）项目技术指标一般使用场合指标重要使用场合指标公称压力MPa 0.63 (0.80)1.00缸径mm 32－－320最低工作缸径0.15 32－－100压力MPa 缸径0.10125－－320空载性能≤100 ≤50(最低速度mm/s) 运动应平稳、无爬行现象。

运动应平稳、无爬行现象。

负载性能按JB/LQ2060－86<<气动－－气缸试验方法>>的规定，在活塞杆的轴向加相当于气缸最大理论输出力的80％的阻力负载，活塞的平均速度≥150mm/s，运动应平稳、无爬行现象。

耐压性以公称压力的1.5倍的压力保压1分钟，检查各部位无异常情况。

泄漏量cm3/min (标准状态）活塞的泄漏量不得超过3＋0.15D。

（D：缸筒内径）活塞杆的泄漏量不得超过3＋0.15D。

（D：活塞杆外径）其它部位不得有泄漏。

耐久性活塞运动累计长度≥300km。

各项性能符合指标要求。

活塞运动累计长度≥600km。

各项性能指标符合要求。

内部清洁度气缸内径(mm)异物重（mg）。

行程以100mm计，每增减100mm，相应增减10mg。

同左φ32－50 ≤80 ≤50 φ63－125≤120 ≤80 φ160－250≤180 ≤120 φ320 ≤250 ≤160解体检验检查零件应无明显的破损和不正常磨损。

试验方法按JB/LQ20601－862.2 薄型气缸项目技术指标气缸内径mm 12－25 32－63 80－125启动压力Mpa 单杠缸0.100 0.060 0.045 双杆缸0.150 0.070 0.055负载性能按JB/LQ20601－86≤气动－气动缸试验方法≥的规定，在活塞杆的轴向加相当于气缸最大理论输出力的80％的阻力负载，运动应平稳，各部分无异常现象。

耐压性以公称压力1.5倍的压力保压1分钟，检查各部位无松动、永久变形及其它异常情况。

气缸的密封性检测方法
气缸的密封性检测方法有以下几种：
1. 直接测量法：使用测量仪器（如气动凸轮宝、油压测试仪等）直接对气缸的密封性进行检测。

这种方法可以直接测量气缸的漏气情况，但需要专业的测量仪器和相应的操作技术。

2. 涂料法：将一层薄薄的漏气检测液体（如涂有气敏红或气泡液）涂在气缸的表面，然后观察是否有气泡产生。

如果有气泡产生，则表示气缸存在漏气的问题。

这种方法简单易行，但只能检测气缸表面的密封情况，无法检测内部的密封性。

3. 声音法：利用气缸漏气时产生的声音来判断气缸的密封性。

在气缸正常工作时，应该没有异响。

如果出现明显的漏气声音，可能表示气缸存在密封性问题。

这种方法操作简单，但对操作者的经验要求较高。

4. 烟雾法：将烟雾喷入气缸内，观察是否有烟雾从气缸的密封部位溢出。

如果有烟雾溢出，则表明气缸存在漏气的问题。

这种方法可以直观地判断气缸的密封性，但需要专业的烟雾喷射装置和相应的操作技术。

以上是常见的几种气缸密封性检测方法，根据实际情况选择相应的方法进行检测。

需要注意的是，密封性检测是需要一定的专业知识和操作技术的，如果不具备相
关专业知识和经验，最好由专业人士进行检测。

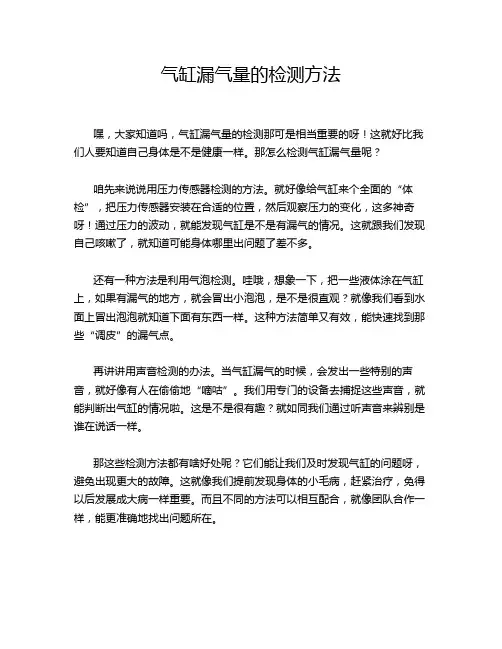

气缸漏气量的检测方法
嘿，大家知道吗，气缸漏气量的检测那可是相当重要的呀！这就好比我们人要知道自己身体是不是健康一样。

那怎么检测气缸漏气量呢？
咱先来说说用压力传感器检测的方法。

就好像给气缸来个全面的“体检”，把压力传感器安装在合适的位置，然后观察压力的变化，这多神奇呀！通过压力的波动，就能发现气缸是不是有漏气的情况。

这就跟我们发现自己咳嗽了，就知道可能身体哪里出问题了差不多。

还有一种方法是利用气泡检测。

哇哦，想象一下，把一些液体涂在气缸上，如果有漏气的地方，就会冒出小泡泡，是不是很直观？就像我们看到水面上冒出泡泡就知道下面有东西一样。

这种方法简单又有效，能快速找到那些“调皮”的漏气点。

再讲讲用声音检测的办法。

当气缸漏气的时候，会发出一些特别的声音，就好像有人在偷偷地“嘀咕”。

我们用专门的设备去捕捉这些声音，就能判断出气缸的情况啦。

这是不是很有趣？就如同我们通过听声音来辨别是谁在说话一样。

那这些检测方法都有啥好处呢？它们能让我们及时发现气缸的问题呀，避免出现更大的故障。

这就像我们提前发现身体的小毛病，赶紧治疗，免得以后发展成大病一样重要。

而且不同的方法可以相互配合，就像团队合作一样，能更准确地找出问题所在。

检测气缸漏气量真的是一项非常有意义的工作呀！它能让我们的设备运行得更顺畅，更稳定。

我们可不能小瞧它，要认真对待每一次检测，就像对待自己的宝贝一样。

所以呀，大家一定要重视气缸漏气量的检测哦！。

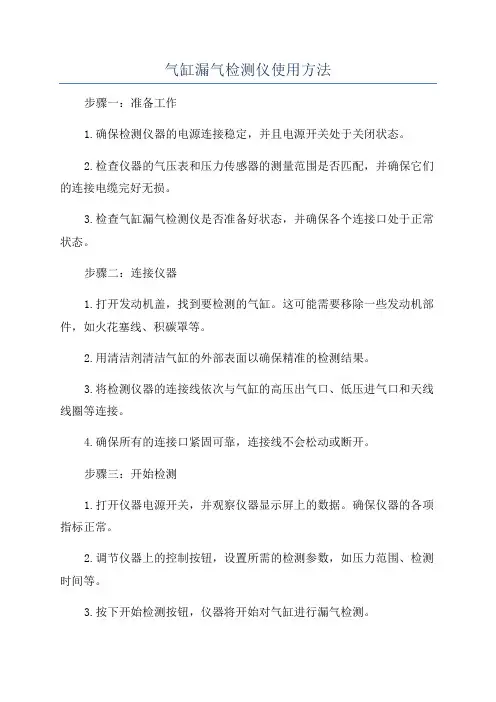

气缸漏气检测仪使用方法步骤一：准备工作1.确保检测仪器的电源连接稳定，并且电源开关处于关闭状态。

2.检查仪器的气压表和压力传感器的测量范围是否匹配，并确保它们的连接电缆完好无损。

3.检查气缸漏气检测仪是否准备好状态，并确保各个连接口处于正常状态。

步骤二：连接仪器1.打开发动机盖，找到要检测的气缸。

这可能需要移除一些发动机部件，如火花塞线、积碳罩等。

2.用清洁剂清洁气缸的外部表面以确保精准的检测结果。

3.将检测仪器的连接线依次与气缸的高压出气口、低压进气口和天线线圈等连接。

4.确保所有的连接口紧固可靠，连接线不会松动或断开。

步骤三：开始检测1.打开仪器电源开关，并观察仪器显示屏上的数据。

确保仪器的各项指标正常。

2.调节仪器上的控制按钮，设置所需的检测参数，如压力范围、检测时间等。

3.按下开始检测按钮，仪器将开始对气缸进行漏气检测。

4.等待一段时间，观察仪器显示屏上的数据变化。

正常情况下，气缸的压力会保持稳定。

5.根据仪器上的指示或者报警声音，判断气缸是否有漏气现象。

如果指示指向漏气，即表示气缸出现了泄漏现象。

步骤四：解除连接1.在检测结束后，关闭仪器的电源开关。

2.按照相反的步骤，将检测仪器与气缸的连接线一一解除。

确保操作时稳定和小心，以避免损坏仪器或其他部件。

步骤五：测试结果分析1.根据仪器显示屏上的数据，判断气缸的漏气程度。

通常情况下，漏气量越大，压力变化越明显。

2.根据仪器的报警指示或声音，判断气缸的漏气位置和原因。

通常漏气原因包括气缸壁损伤、活塞密封不良、气门密封不良等。

以上是气缸漏气检测仪的使用方法，使用时一定要注意仪器的操作规范，确保安全。

此外，还应根据具体的仪器说明书进行操作，以确保检测结果的准确性和可靠性。

气缸漏气检测仪使用方法1.准备工作：a.确保车辆的发动机冷却完全，确保安全操作。

b.准备气缸漏气检测仪和相关配件，如检测仪本体、配管、接头等。

c.查找汽车发动机的进气口，并准备好相应的连接装置。

2.连接检测仪：a.使用配管将气缸漏气检测仪的出气口连接到汽车发动机的进气口上。

b.确保连接紧密，并且没有漏气的情况出现。

3.开始检测：a.启动汽车发动机，让其处于怠速状态。

b.当发动机运行一段时间后，将气缸漏气检测仪的进气活塞缓慢地向下推。

这样就能将一定的压力送入气缸。

c.确保气缸漏气检测仪上的压力表能够准确显示气缸的压力。

4.检测气缸密封性：a.如果压力表的指示器没有明显的变化，说明气缸的密封性良好。

b.如果压力表的指示器下降或波动明显，说明气缸存在气密性问题。

c.如果压力表的指示器持续下降，说明气缸存在严重的气密性问题。

5.诊断问题：a.根据压力表的指示器变化，可以初步判断出气缸存在的问题。

如指示器下降可能是气缸密封件老化或损坏，波动可能是气缸壁面磨损或气门间隙不正常等。

b.如果需要深层次的诊断，可以对不同的气缸进行比对测试，以进一步确定问题所在。

6.关闭检测仪：a.检测完毕后，先将气缸漏气检测仪的进气活塞松开，释放气缸内的压力。

b.停止发动机，断开检测仪和汽车发动机的连接装置。

7.清洁维护：a.使用清洁布或纸巾擦拭气缸漏气检测仪的表面，确保干燥和清洁。

b.将气缸漏气检测仪放置在干燥通风的地方，避免灰尘和湿气的侵入。

8.注意事项：a.在操作检测仪时需要注意安全，避免误操作和意外发生。

b.在检测期间，应及时观察压力表的指示变化，并记录相关数据。

c.检测前后需要仔细检查连接件和管路，确保紧密和无泄漏。

发动机气缸压缩漏气的表现和故障排除方法汽车发动机构造与维修检测发动机气缸压缩系漏气的表现: （1）发动机功率不足。

（2）发动机启动困难。

（3）发动机各缸压缩力不等，工作运转不平稳。

（4）排气管冒白烟或蓝烟，或两种颜色的烟都有。

（5）发动机燃油消耗量增加，耗油率提高。

（6）冷却水的温度和润滑机油的温度偏高，气缸盖、排气管等零部件的温度过热。

由于其它故障有时也会出现上述的某一个或某几个征兆，所以给故障的判断造成了一定的难度。

目前在实际维修工作中，普遍采用使用气缸压力表测定气缸压力的方法来检查判断气缸压缩压力的技术状态好坏，就是利用在发动机气缸压缩终了时所测得的最大压力来准确可靠地掌握压缩系的技术状态，对分析判断故障十分有利，同时对加强压缩系的维护保养和做好维修计划提供可靠的依据。

造成发动机漏气的部位及检查方法:压缩漏气的常见部位（1）气缸套与活塞之间漏气、活塞环漏气。

（2）进、排气门与气门座之间漏气。

（3）气缸垫漏气。

（4）喷油嘴安装孔漏气。

（5）由于气环边间隙过大，扭曲环或锥形环装反、油环磨损、气缸套与活塞间隙过大以及油底壳机油加入量过多等因素，致使机油大量窜入燃烧室而燃烧，使活塞环特别是第一道环严重积碳而胶结在环槽中，失去了弹性，致使密封性大大减弱而向气缸下部窜气。

（6）由于发动机长期处于高温状态下工作，使活塞环的弹性减弱或消失，因活塞环安装不正确或在工作中因刮擦等原因使活塞环出现自身转动，造成相邻的两环或多环出现端口重合，致使密封不严而严重向曲轴箱漏气。

使用维修保养不当造成的缸塞磨损:（1）由于发动机工作环境的空气质量污浊，进气中夹带的尘土和机油中混入的杂质进人气缸套与活塞及活塞环之间，随活塞的往复运动而造成磨料磨损，所以当空气滤清器和机油滤清器的工作状态不正常时，就会使上述零部件的磨损加剧。

（2）发动机在水温较低的状况下运转，燃烧混合气体中的水蒸气凝结成水滴，与其燃烧生成物作用而形成酸性物质（如硫酸等），对上述零部件特别是气缸壁产生腐蚀氧化作用，降低强度和耐磨性。

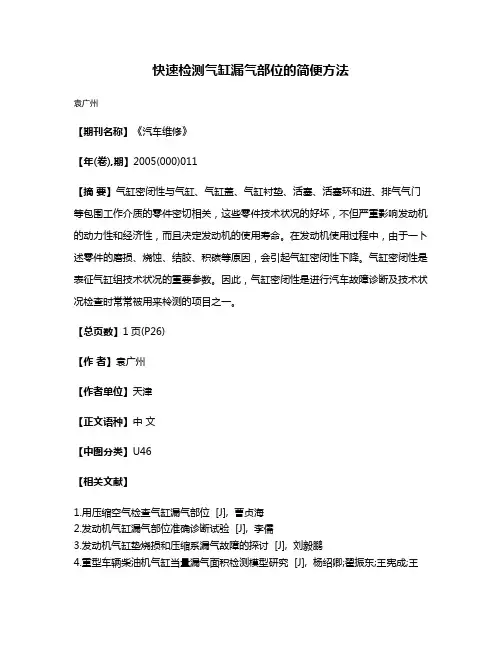

快速检测气缸漏气部位的简便方法
袁广州
【期刊名称】《汽车维修》
【年(卷),期】2005(000)011
【摘要】气缸密闭性与气缸、气缸盖、气缸衬垫、活塞、活塞环和进、排气气门等包围工作介质的零件密切相关，这些零件技术状况的好坏，不但严重影响发动机的动力性和经济性，而且决定发动机的使用寿命。

在发动机使用过程中，由于一卜述零件的磨损、烧蚀、结胶、积碳等原因，会引起气缸密闭性下降。

气缸密闭性是表征气缸组技术状况的重要参数。

因此，气缸密闭性是进行汽车故障诊断及技术状况检查时常常被用来柃测的项目之一。

【总页数】1页(P26)
【作者】袁广州
【作者单位】天津
【正文语种】中文
【中图分类】U46
【相关文献】
1.用压缩空气检查气缸漏气部位 [J], 曹贞海
2.发动机气缸漏气部位准确诊断试验 [J], 李儒
3.发动机气缸垫烧损和压缩系漏气故障的探讨 [J], 刘毅鹏
4.重型车辆柴油机气缸当量漏气面积检测模型研究 [J], 杨绍卿;翟振东;王宪成;王
雪
5.用石灰水诊断柴油机气缸套气缸盖漏气 [J], 陈孝树
因版权原因，仅展示原文概要，查看原文内容请购买。

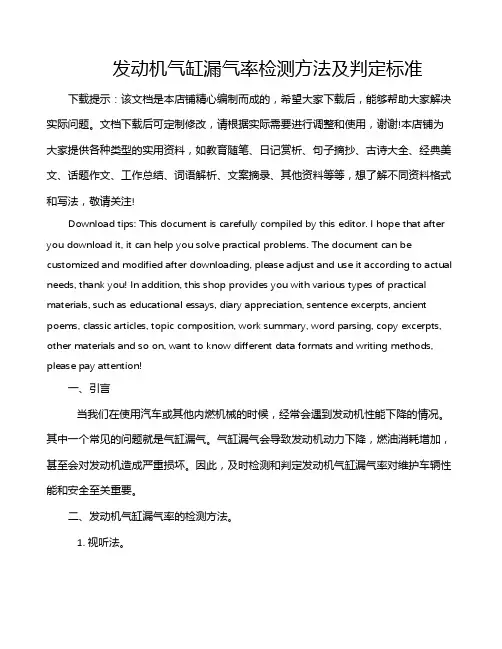

发动机气缸漏气率检测方法及判定标准下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言当我们在使用汽车或其他内燃机械的时候，经常会遇到发动机性能下降的情况。

气缸漏气率的测试流程
气缸漏气率的测试流程如下：
1.将发动机预热至正常工作温度，然后用压缩空气吹净火花塞周围，清除脏物，
拧下各缸火花塞，装上充气嘴。

2.将仪器接上外部气源。

在仪器出气口完全密封的情况下，通过调节减压阀，使
测量表指针指在400kPa位置上。

3.摇转曲轴，使第一缸活塞处于压缩终了上止点位置，变速器挂低速挡，拉紧驻
车制动器操纵手柄，以保证压缩空气进入气缸后，不会推动活塞下移。

4.充气嘴接上快速接头，向缸内充入压缩空气，测量表指针稳定后的读数便反映
了该缸的密封性。

在充气的同时，可以从空气滤清器、排气消声器口、加机油口、散热器加水口和火花塞孔等处，察听是否有漏气声，以便找出故障部位。

5.按以上方法和点火次序，检测其他各缸的漏气量。

为使数据可靠，各缸应重复
测量一次，取其平均值。

仪器使用完毕后，减压阀应退回到原来位置。

6.测量表指示值在0和100%之间均匀分度，并以百分数表示。

请注意，在操作过程中要保证安全，并确保所有的工具和设备都处于良好的工作状态。

如果对测试结果有任何疑问或不确定的地方，建议寻求专业人士的帮助和指导。

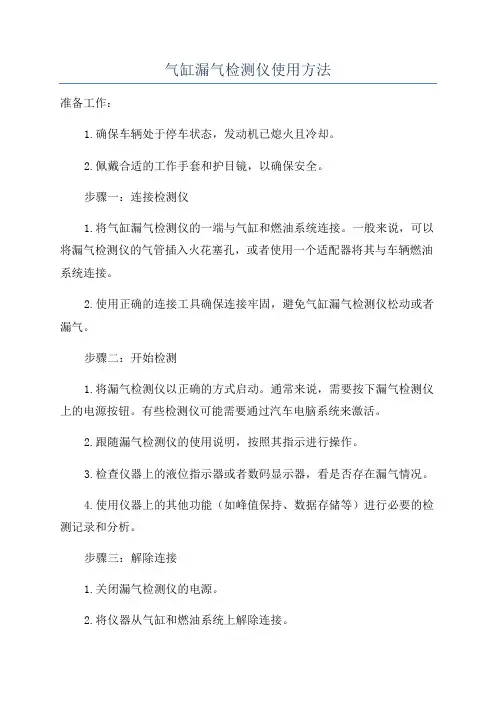

气缸漏气检测仪使用方法准备工作：1.确保车辆处于停车状态，发动机已熄火且冷却。

2.佩戴合适的工作手套和护目镜，以确保安全。

步骤一：连接检测仪1.将气缸漏气检测仪的一端与气缸和燃油系统连接。

一般来说，可以将漏气检测仪的气管插入火花塞孔，或者使用一个适配器将其与车辆燃油系统连接。

2.使用正确的连接工具确保连接牢固，避免气缸漏气检测仪松动或者漏气。

步骤二：开始检测1.将漏气检测仪以正确的方式启动。

通常来说，需要按下漏气检测仪上的电源按钮。

有些检测仪可能需要通过汽车电脑系统来激活。

2.跟随漏气检测仪的使用说明，按照其指示进行操作。

3.检查仪器上的液位指示器或者数码显示器，看是否存在漏气情况。

4.使用仪器上的其他功能（如峰值保持、数据存储等）进行必要的检测记录和分析。

步骤三：解除连接1.关闭漏气检测仪的电源。

2.将仪器从气缸和燃油系统上解除连接。

3.检查工具是否清洁，如果有污垢需清理后妥善存放。

步骤四：分析结果1.根据检测仪的显示结果，判断气缸的漏气情况。

2.如果有气缸漏气，可以根据仪器上的指示进行相应的修理或维护。

注意事项：1.在操作检测仪前，务必仔细阅读并理解仪器的说明书，确保正确操作。

2.使用时要小心谨慎，避免燃油溅出或者火花导致危险。

3.在连接和解除连接时，要特别注意工具的安全，避免伤害自己或他人。

使用气缸漏气检测仪可以有效地检测发动机气缸的漏气情况，及时发现问题并进行修理，提高发动机的工作效率和使用寿命。

使用前请详细了解使用说明书，并小心操作，确保安全。

气缸密封性检测气缸的密封性能可通过检测气缸压缩压力、曲轴箱窜气量、气缸漏气量（率）及进气管真空度进行综合诊断。

（ 1 ）气缸压缩压力的检测。

①用缸压表检测。

各缸缸压应不低于标准值的 85 ％，且各缸缸压差应不大于 3 ％（极限 10 ％）。

如桑塔纳发动机的缸压为 1~1.3MPa 。

②用气缸压力测试仪检测。

可采用压力传感器式气缸压力测试仪、启动电流或启动电压降式气缸压力测试仪、电感放电式气缸压力测试仪检测气缸压力。

（ 2 ）曲轴箱窜气量的检测。

曲轴箱窜气量可用气体流量计检测，一般用作辅助诊断。

第四节发动机润滑不良发动机润滑系常见故障为机油压力过低、机油压力过高、机油质量异常及机油消耗过大等。

一、机油压力过低1 ．故障现象发动机在正常温度和转速下，机油压力表读数始终低于标准值。

2 ．故障原因油压过低有润滑系的原因，也有非润滑系的原因，其故障部位及原因见图 2-7 。

（ 1 ）机油油面过低、粘度过小或变质、混入汽油、冷却液等。

（ 2 ）机油压力指示有误。

如油压表、传感器、油压开关、油压指示灯、油压报警器失效等。

（ 3 ）油底壳漏油、放油螺塞漏油，机油管道、接头漏油、堵塞等。

（ 4 ）机油泵工作不良，机油泵进油滤网堵塞等。

（ 5 ）机油限压阀调整不当、卡滞，或限压阀弹簧过软、折断。

（ 6 ）机油集滤器、滤清器堵塞，密封衬垫损坏漏油，旁通阀堵塞等。

（ 7 ）发动机各轴承轴颈配合间隙过大，轴承盖松动，造成泄油量过大，导致机油压力过低。

3 ．故障诊断（ 1 ）试车检查，利用机油压力表、报警灯或报警器确诊。

（ 2 ）检查机油油面、机油粘度和油质。

（ 3 ）区分机油压力指示系统和润滑系油路故障。

（ 4 ）检查机油滤清器的滤芯、旁通阀是否堵塞，机油滤清器是否漏油等。

（ 5 ）对于外装式限压阀，应进行检查和调整。

（ 6 ）拆检机油泵，检查机油泵齿轮副的端面间隙、径向间隙和啮合间隙，并进行油压、泵油量等性能检测。

（ 7 ）检查曲轴主轴承和连杆轴承、凸轮轴轴承等配合间隙。

气缸体检测的实验报告实验报告：气缸体检测一、实验目的：1.理解并掌握气缸体检测的原理和方法；2.学会使用仪器设备进行气缸体检测；3.分析和评估气缸体检测结果，对气缸的性能进行评价。

二、实验仪器和材料：1.汽车气缸体检测设备（包括压力表、气缸漏气检测工具等）；2.汽车气缸体检测台；3.车辆临时停放地。

三、实验步骤：1.将车辆停在临时停放地，并将车辆引擎熄火；2.打开汽车气缸体检测台，将汽车驶入台内；3.使用气缸漏气检测工具对每个气缸进行检查，将检测结果记录下来；4.使用压力表对每个气缸进行压力测试，将测试结果记录下来；5.分析并评估气缸体检测结果，对气缸的性能进行评价。

四、实验结果和数据分析：在实验过程中，通过对每个气缸的漏气检测和压力测试，得到了以下数据：气缸，漏气检测结果，压力测试结果---，---，---1 ，无漏气， 12Bar2 ，有漏气， 10Bar3 ，无漏气， 11Bar4 ，无漏气， 12Bar根据以上数据，可以得出结论：1.气缸1、3和4没有漏气，压力测试结果正常，说明这三个气缸的密封性良好，气缸的性能正常；2.气缸2存在漏气现象，压力测试结果较低，表明气缸的密封性较差，需要进行维修或更换。

五、实验总结：通过本次实验，我们学习了气缸体检测的原理和方法，掌握了使用仪器设备进行气缸体检测的技巧。

实验结果表明，气缸的漏气和压力测试结果能够反映出气缸的密封性和性能状况，对于车辆的维护和保养至关重要。

通过对气缸体检测结果的分析和评估，我们能够及时发现气缸存在的问题，并采取相应的处理措施，保证车辆的正常运行。

六、实验存在的不足和改进方向：本实验存在一些不足之处，例如实验过程中可能存在操作不规范导致数据偏差，以及实验数据分析和评估中可能存在主观判断等。

为提高实验的准确性和可靠性，可以在实验过程中加强操作规范性的培训，提高实验人员的技术水平；在数据分析和评估中，可以引入更多的客观指标和定量方法，以提高分析结果的科学性。

真空泵漏气量
【最新版】
目录
1.真空泵漏气量的定义
2.漏气量的测量方法
3.漏气量的应用场景
4.减少真空泵漏气量的方法
正文
真空泵漏气量指的是真空泵在运行过程中，从泵的吸入口到排出口之间的气体泄漏量。

这个泄漏量会影响到真空泵的工作效率和性能，因此需要进行定期的检测和控制。

漏气量的测量方法主要有两种：一种是使用气缸漏气量检测仪，通过检测气缸压力变化来判断漏气量；另一种是使用流量计，直接测量漏气量。

在使用这两种方法时，需要确保检测仪器的精度和灵敏度，以确保测量结果的准确性。

漏气量在实际应用中，常常用于评估真空泵的性能和维护状态。

例如，当漏气量过大时，可能会导致真空泵无法达到预期的真空度，需要进行维修或更换零部件。

此外，漏气量还可以用于监测真空泵的运行状况，及时发现并解决问题。

为了减少真空泵漏气量，可以采取以下几种方法：一是定期对真空泵进行维护和保养，确保零部件的完好；二是使用高质量的密封材料，减少泄漏的可能性；三是控制泵的运行速度和温度，避免过度磨损。

总之，真空泵漏气量是一个重要的参数，需要定期进行检测和控制。

第1页共1页。
