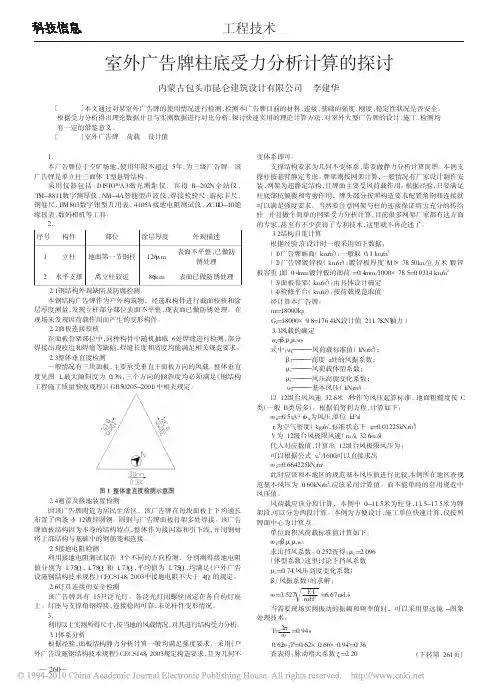

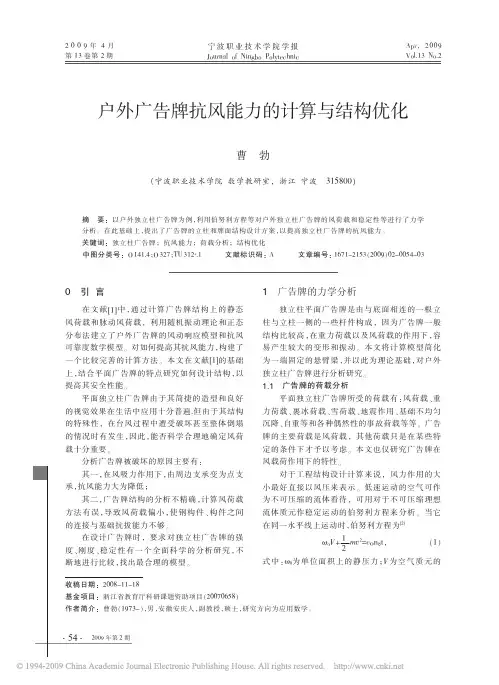

室外广告牌柱底受力分析计算的探讨
- 格式:pdf
- 大小:122.46 KB
- 文档页数:2
广告牌钢构架受力分析1 引言目前,在很多建筑物上面都有各种广告牌。
这些广告牌的构架多是由小尺寸的型钢焊接做成。
钢构架负担的竖向荷载包括构架本身和广告牌上的铝合金板,以及霓虹灯或其它材料的重量。
由于荷载比较小,所以这些钢构架一般都不进行计算分析,而是凭经验选用尽量小的型钢来做,以方便吊装和制作。
值得注意的是,广告牌的面积通常都有上百个平方米,尽管其竖向荷载比较小,但在风力作用下,其水平荷载却可能很大。
所以在突刮阵风的时候,经常可以看见一些广告牌被吹翻或吹坏,掉落在地上,造成不小的损失,甚至人身伤亡。
尤其是那些位于高层建筑顶部的广告牌,风荷载就更大了。
本文通过对某广告牌钢构架的受力分析,指出对于那些位于高层建筑顶部的广告牌应该进行计算分析,以确保在大风荷载下的安全性。
2 钢构架的计算分析2.1钢构架概况某钢构架广告牌,位于长江边某高层建筑顶部,高12m,宽30m,是一个霓虹灯广告。
甲方将广告牌委托给一个小公司制作安装。
该公司最初凭经验设计了该广告牌的钢构架,选用的是L50等边角钢。
后来甲方觉得广告牌所处位置太高,又在江边,风荷载很大,故又委托作者验算该钢构架是否安全。
由于广告牌钢构架是一个空间结构,作者采用著名的有限元程序ANSYS5.6进行了计算。
钢构架的立面和轴侧,如图1所示。
构架底部支座位于主体结构的梁上,通过膨胀螺栓连接。
右边缺口部分是建筑物的水箱,钢筋混凝土做成,构架支座也可用膨胀螺栓与其连接。
2.2计算分析方法钢构架主要承受风荷载,其参数取值如下:(1)根据《建筑结构荷载规范》GB50009-2001,维护结构的风荷载标准值按下式计算:w k=βgz μs μz w0 (1)图1 广告牌钢构架轴侧和立面图(2)根据GB50009-2001,取地面粗糙度为B类,广告牌距地面约90~95m,阵风系数βgz为1.515,风压高度变化系数μz为2.055。
由于广告牌附属在主体结构表面部分的局部风压会超过平均风压,取局部风荷载体型系数μs为-2.0(负风压)。
广告牌结构的计算分析摘要:根据现有广告牌结构计算相关规范,探讨风荷载对广告牌的作用。
本文将广告牌分成面板和立柱两部分分别计算风荷载作用效应,通过天津塘沽地区广告牌工程实例,详细阐述风荷载计算过程的参数取值以及适用性,重点介绍广告牌单立柱结构设计时风荷载计算步骤。
并且对面板和立柱风荷载标准值计算结果进行对比分析。
关键词:单立柱广告牌;结构计算;风荷载风振系数取值Abstract: according to the existing billboard structure calculation related standard, this paper discusses the function of wind load on billboards. This paper will be divided into panel and pillar billboard two parts are calculated respectively the wind load effect, through the tianjin tanggu area billboard engineering example, a detailed explanation of the wind load calculation process parameter selection and applicability, focusing on billboards single pillar structure design wind load calculation steps. And the panel and pillar wind load calculation standard in the study.Keywords: single pillar billboard; Structure calculation; The wind load wind vibration coefficient1引言近年来,随着我国改革开放的不断深入,经济建设得到了迅速的发展,伴随而起的广告牌也日益兴旺。

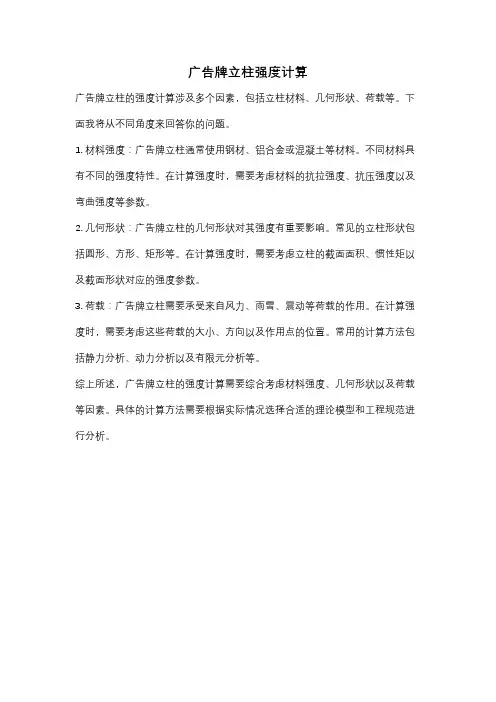

广告牌立柱强度计算
广告牌立柱的强度计算涉及多个因素,包括立柱材料、几何形状、荷载等。
下面我将从不同角度来回答你的问题。
1. 材料强度:广告牌立柱通常使用钢材、铝合金或混凝土等材料。
不同材料具有不同的强度特性。
在计算强度时,需要考虑材料的抗拉强度、抗压强度以及弯曲强度等参数。
2. 几何形状:广告牌立柱的几何形状对其强度有重要影响。
常见的立柱形状包括圆形、方形、矩形等。
在计算强度时,需要考虑立柱的截面面积、惯性矩以及截面形状对应的强度参数。
3. 荷载:广告牌立柱需要承受来自风力、雨雪、震动等荷载的作用。
在计算强度时,需要考虑这些荷载的大小、方向以及作用点的位置。
常用的计算方法包括静力分析、动力分析以及有限元分析等。
综上所述,广告牌立柱的强度计算需要综合考虑材料强度、几何形状以及荷载等因素。
具体的计算方法需要根据实际情况选择合适的理论模型和工程规范进行分析。
广告牌钢构架受力分析1 引言目前,在很多建筑物上面都有各种广告牌。
这些广告牌的构架多是由小尺寸的型钢焊接做成。
钢构架负担的竖向荷载包括构架本身和广告牌上的铝合金板,以及霓虹灯或其它材料的重量。
由于荷载比较小,所以这些钢构架一般都不进行计算分析,而是凭经验选用尽量小的型钢来做,以方便吊装和制作。
值得注意的是,广告牌的面积通常都有上百个平方米,尽管其竖向荷载比较小,但在风力作用下,其水平荷载却可能很大。
所以在突刮阵风的时候,经常可以看见一些广告牌被吹翻或吹坏,掉落在地上,造成不小的损失,甚至人身伤亡。
尤其是那些位于高层建筑顶部的广告牌,风荷载就更大了。
本文通过对某广告牌钢构架的受力分析,指出对于那些位于高层建筑顶部的广告牌应该进行计算分析,以确保在大风荷载下的安全性。
2 钢构架的计算分析2.1钢构架概况某钢构架广告牌,位于长江边某高层建筑顶部,高12m,宽30m,是一个霓虹灯广告。
甲方将广告牌委托给一个小公司制作安装。
该公司最初凭经验设计了该广告牌的钢构架,选用的是L50等边角钢。
后来甲方觉得广告牌所处位置太高,又在江边,风荷载很大,故又委托作者验算该钢构架是否安全。
由于广告牌钢构架是一个空间结构,作者采用著名的有限元程序ANSYS5.6进行了计算。
钢构架的立面和轴侧,如图1所示。
构架底部支座位于主体结构的梁上,通过膨胀螺栓连接。
右边缺口部分是建筑物的水箱,钢筋混凝土做成,构架支座也可用膨胀螺栓与其连接。
2.2计算分析方法钢构架主要承受风荷载,其参数取值如下:(1)根据《建筑结构荷载规范》GB50009-2001,维护结构的风荷载标准值按下式计算:w k=βgz μs μz w0 (1)图1 广告牌钢构架轴侧和立面图(2)根据GB50009-2001,取地面粗糙度为B类,广告牌距地面约90~95m,阵风系数βgz为1.515,风压高度变化系数μz为2.055。
由于广告牌附属在主体结构表面部分的局部风压会超过平均风压,取局部风荷载体型系数μs为-2.0(负风压)。
广告牌基础结构的计算分析摘要:本文通过叙述现在广告牌的现存问题,来重点介绍广告牌单立柱基础的设计考虑因素,并通过一个工程实例,用ansys软件分析了基础的受力情况,为该类新型结构的设计提供了一定依据。
关键词:单立柱广告牌基础ansys广告牌作为一种新近兴起的结构形式,应用越来越多,但随之也出现了一些安全事故,如2010年7月16日”康森”台风造成陵水至三亚段东线高速的广告牌基本“全军覆没”:倒塌、广告牌头部掉落或像废纸一样折叠等,对公共安全及人民的生命财产造成巨大损失。
1 广告牌基础形式广告牌上部结构为钢结构,立柱是广告牌面的支撑。
根据地质及上部结构综合原因考虑,目前常用的单立柱广告牌的基础型式主要有:自重式钢筋混凝土基础、桩伐基础及人工挖孔单桩基础三种基础型式。
本文重点讨论自重式钢筋混凝土基础设计考虑因素。
2 广告牌基础计算分析自重式筏板基础,包括钢筋混凝土筏板基础或钢筋混凝土墩基础。
大面积开挖浇注大体积的钢筋混凝土,通过预埋件与立柱连接,由钢筋混凝土基础及上覆土体的自重来抵抗广告牌面的倾覆弯矩。
基础设计时考虑因素:1)计算得出上部结构传给基础的力;2)根据上部结构传给基础的力来确定柱脚连接方式;3)明确该工程所在位置的地质情况,确定基础埋深及尺寸配筋;4)验算基础。
本文以某工程为例来介绍基础设计。
3 工程实例工程情况:面板尺寸长18m,高6m,总高度为18m。
持力层参数如下。
④1黏土、粉质黏土:该层厚度0.80~4.30m,fak=110kpa④2粉土:该层厚度0.80~2.80m,fak=90kpa1)上部结构传递的荷载:广告牌属于对风荷载比较敏感的高耸结构,通过计算:荷载(设计值)正负零处N=389.9kn,M=5348kN·m,V=371.5kn荷载(标准值)正负零处,Nk=289kn,Mk=3961kN·m,Vk=275kn由于柱底部弯矩较大,综合考虑本工程采用包裹式柱脚。
25米高广告牌混凝土基础计算书
1. 概述
本文档旨在提供一份关于25米高广告牌混凝土基础计算的计算书。
我们将根据给定的参数和标准来计算混凝土基础的尺寸和强度,以确保广告牌的稳定性和安全性。
2. 参数
我们将使用以下参数进行计算:
- 广告牌高度:25米
- 地面荷载:根据当地规定确认最大地面荷载
- 地基土壤:根据地方环境确认土壤类型和相关参数
- 混凝土强度:根据设计要求选取合适的混凝土等级
- 钢筋:根据设计要求选取合适的钢筋等级
3. 计算步骤
以下是计算混凝土基础尺寸和强度的步骤:
1. 确定广告牌的重量:根据设计图纸和材料选择计算广告牌的重量。
2. 计算地面轴载:将广告牌的重量除以地基接触面积,得出地面轴载。
3. 确定剪切力和弯矩:根据广告牌的几何形状和施加在它上面的风载荷,计算剪切力和弯矩。
4. 确定基础尺寸:根据剪切力、弯矩和地面轴载,使用结构力学原理计算基础的尺寸。
5. 校核混凝土强度:使用已知的地面轴载和基础尺寸,根据混凝土的强度设计曲线,确定所需的混凝土强度。
6. 设计钢筋:根据混凝土强度和基础尺寸,计算所需的钢筋数量和布置方式。
4. 结论
根据以上计算步骤,我们可以得出关于25米高广告牌混凝土基础的尺寸和强度要求。
请注意,这里提供的是一个概述,具体的计算细节和结果应该根据具体工程要求和当地标准进行进一步详细计算和确认。
为了确保广告牌的稳定性和安全性,在实际建设过程中,应该寻求专业工程师的帮助和指导,遵循相关的法律法规和标准要求。
广告塔的广告牌面受力分析

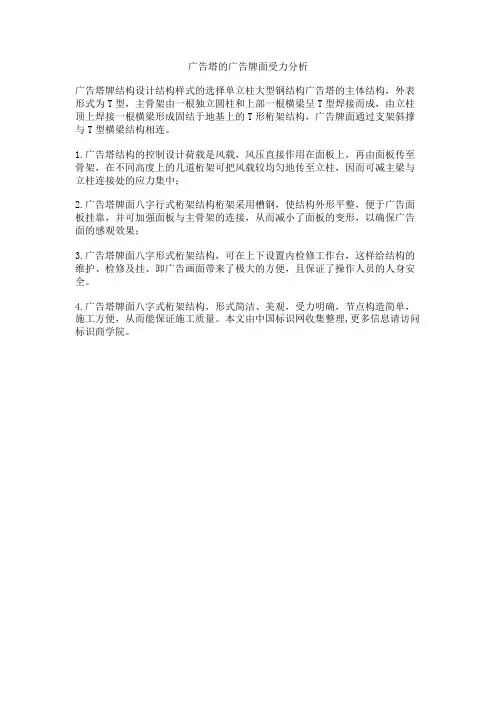

广告塔牌结构设计结构样式的选择单立柱大型钢结构广告塔的主体结构,外表形式为T型,主骨架由一根独立圆柱和上部一根横梁呈T型焊接而成,由立柱顶上焊接一根横梁形成固结于地基上的T形桁架结构,广告牌面通过支架斜撑与T型横梁结构相连。
1.广告塔结构的控制设计荷载是风载,风压直接作用在面板上,再由面板传至骨架,在不同高度上的几道桁架可把风载较均匀地传至立柱,因而可减主梁与立柱连接处的应力集中;
2.广告塔牌面八字行式桁架结构桁架采用槽钢,使结构外形平整,便于广告面板挂靠,并可加强面板与主骨架的连接,从而减小了面板的变形,以确保广告面的感观效果;
3.广告塔牌面八字形式桁架结构,可在上下设置内检修工作台,这样给结构的维护、检修及挂、卸广告画面带来了极大的方便,且保证了操作人员的人身安全。
4.广告塔牌面八字式桁架结构,形式简洁、美观,受力明确,节点构造简单,施工方便,从而能保证施工质量。
本文由中国标识网收集整理,更多信息请访问标识商学院。

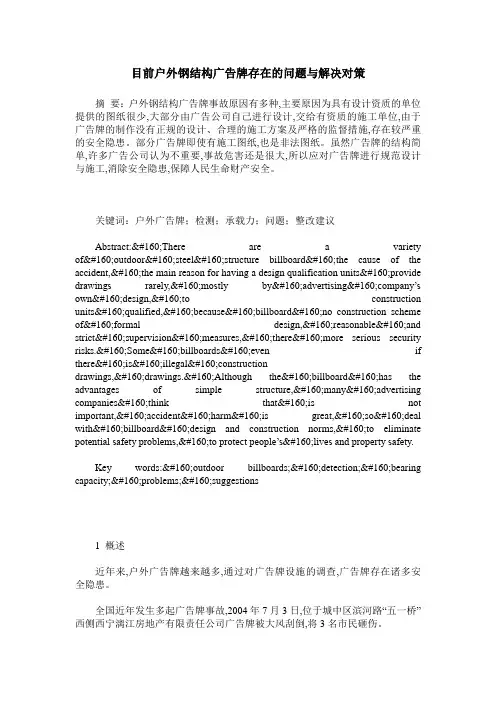

目前户外钢结构广告牌存在的问题与解决对策摘要:户外钢结构广告牌事故原因有多种,主要原因为具有设计资质的单位提供的图纸很少,大部分由广告公司自己进行设计,交给有资质的施工单位,由于广告牌的制作没有正规的设计、合理的施工方案及严格的监督措施,存在较严重的安全隐患。
