风力发电机组驱动链更换施工技术总结华庆工程阳摘要：本次施工针对电气SEC-2.0MW型2MW风机设备进行了驱动链更换。
施工时依次进行了风机叶轮的拆卸、机舱罩的拆卸、驱动链的拆卸以与新驱动链的安装、机舱罩的安装、叶轮的安装、发电机与齿轮箱对中等工作。
对于同类施工具有一定参考作用。
关键词：风机、检修、驱动链、叶轮1工程概况本项目属于华能启东风场，位于省启东市圆陀角村。
需要风力发电机组进行升级改进，更换驱动链。
风机型号为电气生产的SEC-2.0MW型风力发电机，功率为2MW, 风机轮毂高度80m，叶轮直径93m。
叶轮拆卸时，吊具的安装在80m高度的机舱外作业，叶片保护套安装时需要使用吊笼将施工人员吊离地面约80m高度进行操作。
叶轮拆卸与翻身放至地面时，需要防止叶片损坏。
风机与起重设备如下图1所示。
图1 风机与起重设备图施工流程为：首先55t吊机转场至机位，做好主吊进场前的准备工作后，然后待500t 主吊设备运抵现场后，按要求使用55t汽吊进行组装。
主吊达到起吊条件后将叶轮吊起并拆卸至地面，55t汽吊配合溜尾并将叶轮翻身安全放置在专用的支架上。
然后主吊依次拆卸吊起机舱罩、齿轮箱、主轴等，并配合装车运走。
最后依次吊装新的驱动链，安装好原来的叶轮。
55t汽车吊配合进行叶轮拆卸和吊装时溜尾和倒运路基箱与装车等。
电气风电设备启东风场风机部件（齿轮箱）改进项目采用电气生产的SEC-2.0MW型风力发电机，功率为2MW, 风机轮毂高度80m，叶轮直径93m。
本次施工要求先拆卸叶轮，再拆卸并安装新的驱动链，最后装上原来的叶轮。
主要的部件与参数如下：表1.1 主要部件参数表2技术难点本工程位于海边，环境比较恶劣，海风对吊装施工的影响很大，还面临台风危险，施工过程中得在台风的间隙期间按时完成。
施工场地较为局限，作为施工平台的场地以前只是用于履带式起重机吊装，而本次采用的是500t汽车式起重机，对于施工场地的布置有了更加严格的要求。
欢迎阅读内容：1）目的2）责任3）范围4）程序5）不合格记录6）记录保存7）存档和分发1.1使用16件M36*740（10.9级）螺栓与机架定位齿轮箱弹性支撑，锁紧螺栓注意：螺栓使用前涂抹二硫化钼1.2拆卸弹性支撑上部，用2T吊带吊起放置到方便的位置，以便传动链整体吊装2、在主机架上安装并对中传动链使用3根15T吊带吊装传动链整体到机架上，如图注意：吊装及下落安装的过程中注意安全。
2.1 天车整体吊装主轴、齿箱组件，落于机架上方，微落大、小车，调整整体位置，齿箱支耳落于弹性支撑处，转子锁紧盘于机架前端止口处，2.2 主轴上浮动、止推轴承定位，传动系必须下落于机架上2.3 检查浮动轴承座及止推轴承座与底盘结合面的贴合状况。
用螺栓连接轴承座和主机架，所有轴承座及扭矩杆的螺栓必须手动拧紧。
所用连接紧固螺栓：浮动轴承座螺栓：M42*210*16件（10.9级）止推轴承座螺栓：M12*190*12件（10.9级）注意：螺栓使用前涂抹二硫化钼传动链整体平稳落于机架上。
齿箱重量落于弹性支撑上，撤除吊具。
2.4 安装弹性支撑上盖，用螺母和配套的垫圈连接紧固：垫圈：Φ36*16件（300HV）、螺母：M36*16件值为427Bar)注意：在打力矩前保证调节螺栓是松开的。
3、使用百分表在机架下部调整齿箱的位置拧紧，千分表设置定值1.5mm。
注意：接下来的调整过程中不要碰到百分表。
3.4 使用开口梅花扳手拧紧弹性支撑上部调节螺栓，左、右螺栓各紧两圈，百分3.5 再调节调节弹性支撑下部螺栓左、右各紧两圈，表针反方向转动，跳动范围在1.5mm内符合要求3.6 重复上面的工作，各再拧紧两圈，百分表跳动在调整范围内即可。
3.7 如果齿轮箱下沉（上升），则拧出（拧入）上部一侧的调节螺栓直到百分表上的值减少1/4。
必须拧出（拧入）不超过2圈。
然后拧入（拧出）同一侧低端的调节螺栓完全相同数量的圈数。
3.8 调整结束后，带紧调整螺栓上的螺母，锁紧定位。

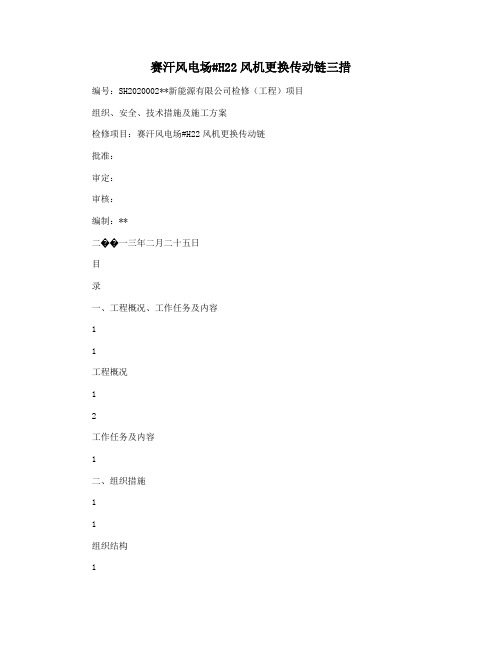

赛汗风电场#H22风机更换传动链三措编号：SH2020002**新能源有限公司检修（工程）项目组织、安全、技术措施及施工方案检修项目：赛汗风电场#H22风机更换传动链批准：审定：审核：编制：**二��一三年二月二十五日目录一、工程概况、工作任务及内容11工程概况12工作任务及内容1二、组织措施11组织结构1职责2三、技术措施31技术要求、工艺规范32工期及工程进度63质量验收交接要求64施工记录及图纸资料要求 7四、安全措施71作业安全措施72危险点分析和预控措施 9安全责任11五、施工方案111施工准备112工程施工工期及工程分项进度计划安排123工程施工工序、作业流程134施工方案13一、工程概况、工作任务及内容1工程概况1.1工程性质：赛汗风电场#H22风机更换传动链，质保期内由北京京城新能源有限公司委托重庆重齿风力发电齿轮箱有限责任公司和禹城市隆�N机械租赁安装有限公司施工。
1.2施工方：****新能源有限公司**市隆�N机械租赁安装有限公司***风力发电齿轮箱有限责任公司1.3工程计划工作时间：2020年03月09日-2020年03月11日 2工作任务及内容2.1机舱罩拆卸，齿轮箱附件拆卸。
2.2叶轮拆卸。
2.3传动链拆卸。
2.4传动链安装。
2.5叶轮复装。
2.6机舱罩，齿轮箱附件复装。
二、组织措施1组织结构1.1工程总负责人：**1.2工程技术负责人：**1.3现场工作负责人：**1.4吊装负责人：**1.5风电场运行负责人：**1.6现场安全监护人员：**1.7质量验收负责人：**1.8验收工作成员：*******1.9作业班组成员：*******2职责2.1工程总负责人：对检修工作负总责，是本次检修工作的安全第一责任人。
确定工作方案，全面领导和协调更换工作的顺利进行，防止任何人身、设备事故的发生；2.2工程技术负责人：负责现场技术管理工作，监督技术措施的实施，对现场出现的技术问题组织专业人员及时解决，对工艺质量负责；2.3现场工作负责人：负责检修工作现场的组织、协调和管理，监控工程进度，监督“三措”和检修方案的正确实施，对现场工作工艺要求、工程质量进行验收；2.4吊装负责人正确指挥吊车操作人员，保证吊装作业安全；2.5风电场运行负责人（或工作票签发人）：对运行停电过程进行监护、监督；2.6现场安全监护人员：负责检修现场安全管理工作，监督检修安全措施的实施，对现场出现的安全隐患有制止和纠正的职责；2.7质量验收负责人：组织验收检修工作质量，检查质量和工艺是否满足国家、行业、公司有关规程、规定的要求；2.8验收工作成员：配合质量验收负责人完成检修质量验收工作；2.9作业班组成员：负责现场设备检修作业，是本方案的具体实施人员，必须严格按照“三措”和吊装方案开展相关工作。
1.5MW 风电机组机械对中作业指导书作业指导书Operation Guidance Book文件名称：《1.5MW 风电机组机械对中作业指导书》 文件版本号：GP/WI-025 文件编号：GDSD-T-WI005编 校 审 批制：对： 核：准：生效日期：2012 年 8 月 1 日目录1.2.3.4.5.目的 (4)范围 (4)职责 (5)工作程序 (5)5.1 探测器与探测物的安装 (6)5.2 界面图标介绍及使用 (11)5.2.1 基本数据输入 (13)5.2.2 输入对中测试所需条件 (16)5.3 对中测试 (17)5.3.1 初始测试 (17)5.3.2 测试结果 (20)5.4 对中调整 (21)5.4.1 垂直方向调整 (22)5.4.2 水平方向调整 (24)5.4.3 重新测试 (25)5.5 调试结束 (26)附录 (27)前言本作业指导书适用于国电联合动力技术有限公司并网型陆（地）上双馈风力发电机组现场机械对中工作，作为现场施工作业指导。
本作业指导书依据2010 年7 月 1 日《风电机组现场机械对中作业指导书》及现场施工过程中的情况，进行整理修订。
本作业指导书主要参加修订起草人：宋艳亮、李玥、李锦、杨金宝、薛浩宁、鄢建红、于海洋、王洪星、朱志强、穆建智、柳刚。
本指导书此次主要修改了如下内容：1、调整了对中预设值。
本指导书规范性引用文件下列文件对于本指导书的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本指导书。
凡是不注日期的引用文件，其最新版本（包括所有的技术通知单）适用于本指导书。
1、《Fixturlaser XA Manual 4th edition》Fixturlaser AB；2、GP/QR-C-42-10015 关于调整对中预设值的通知；1. 目的本指导书为国电联合动力 1.5MW 陆上风力发电机组齿轮箱输出轴与发电机轴在现场进行对中工作的规范化、流程化而制定，以保证齿轮箱输出轴与电机输出轴在高速运行过程中，扭矩达到最小状态，使风机达到最佳工作状态。
更换传动链常规安全技术措施一、施工方法与步骤：1、将施工所用工器具和材料备件提前运至工作现场。
2、停机前要把设备内的物料排空。
3、严格执行检修“停电挂牌”制度，施工前从配电室把待施工设备和会危及施工安全的相关设备的电源断开，并挂“有人工作，禁止合闸”警示牌，现场操作箱转换开关打到“检修”位并挂“有人工作，禁止开机”警示牌。
皮带机和刮板输送机要同时断开拉绳开关及紧停按钮。
4、拆除设备传动链的安全防护罩。
5、拆除链子的连接卡，退出销轴，取下链子。
注意大型链子拆开之前，先用绳索在链子适当位置预留固定，防止拆开连接时，链子猛然坠落伤及人员或设备。
6、安装新链子，把链子挂到链轮上，穿入销轴，安装上连接卡。
大型链子安装要多人配合，把链子拉拽到位，进行连接。
7、恢复安装拆除的安全护罩。
8、检修结束，清理设备上的工具及杂物。
9、检查一切无误后，联系恢复送电，并发信号试车。
10、试车合格后，清理干净工作现场，检修人员方可离开。
二、质量技术要求：1、传动链长短合适，松紧适宜，啮合良好，无跳齿和脱链现象。
2、润滑良好。
三、安全注意事项：1、施工前所有施工人员必须学习本措施，明确检修任务及安全注意事项，贯彻学习后要人人签字。
2、作业现场严格执行“手指口述”安全确认制度。
3、施工人员班前班中禁止喝酒，酒后严禁参加施工。
4、施工人员必须穿符合本工作要求的劳保用品，且穿戴规范，并按标准佩戴安全帽。
5、严格执行检修“停电挂牌”制度，停送电及摘挂牌要由专人负责执行。
严禁打电话、预约、捎口信停送电。
6、更换大型传动链时，拉拽绳子要系牢靠，防止滑脱伤人。
7、正确使用各种工器具，以防伤人。
8、在检修现场，人力或机械搬运物件时，要有专人指挥，协调工作，防止伤人。
9、在检修中，施工人员要互相提醒，认真做好自保互保工作，确保安全顺利检修。
10、在同一设备上分别从事两项及以上检修工作时，要分别办理停送电手续，并设专人负责停送电及摘挂牌，严禁搭车停送电。
上海电气风机滑环更换作业指导书1. 引言上海电气风机滑环更换作业指导书是一份非常重要的技术文件，它包含了对于风机滑环更换作业的详细步骤和操作要点。
本文将从深度和广度两个角度对这份指导书进行全面评估，并撰写一篇有价值的文章。
2. 对指导书的全面评估2.1 深度评估在深度评估方面，我们首先要对指导书中的每一个步骤进行仔细梳理和分析。
从拆卸风机滑环开始，一直到安装新的滑环，每一个步骤都需要详细说明，并且要考虑到可能出现的问题和解决方法。
对于需要使用的工具和设备，以及作业时需要注意的安全事项也要进行详细的说明和分析。
2.2 广度评估在广度评估方面，我们需要考虑到指导书所涉及的范围和内容是否全面。
需要对风机滑环更换作业所需要的前期准备工作、作业过程中可能遇到的常见问题及解决方法、以及更换完成后的验收要点等都要在指导书中进行详细的说明。
指导书中还应该包括相关图纸和图表，以便操作人员能够更加直观地理解和掌握操作要领。
3. 文章撰写在撰写文章的过程中，我们将以从简到繁、由浅入深的方式来探讨上海电气风机滑环更换作业指导书。
我们将介绍指导书的内容和重要性，然后逐步深入分析每一个步骤和要点，并逐步拓展到相关的前期准备工作和后续验收要点。
在文章的结尾，我们将对整篇指导书进行总结和回顾，以便读者能够全面、深刻和灵活地理解主题。
4. 个人观点和理解从个人观点来看，上海电气风机滑环更换作业指导书是一份非常重要的技术文件。
它不仅包含了详细的操作步骤和要点，还充分考虑了可能出现的问题和解决方法。
指导书的广度也非常全面，涵盖了从前期准备到后续验收的方方面面。
这对于操作人员来说非常实用，能够指导他们安全、高效地完成滑环更换作业。
5. 结语上海电气风机滑环更换作业指导书是一份非常高质量、深度和广度兼具的技术文件。
它不仅包含了详细的操作步骤和要点，还充分考虑了可能出现的问题和解决方法。
在撰写本文的过程中，我也对指导书进行了深入的思考和分析，并且共享了我的个人观点和理解。
简述关于风力发电机组大部件传动链（齿轮箱）更换过程摘要：针对中船重工（重庆）海装风电设备有限公司单机容量2MW的风力发电机组进行了传动链更换。
过程中依次进行了风机叶轮的拆卸、机舱罩的拆卸、传动链的拆卸以及新传动链的安装、机舱罩的安装、叶轮的安装等工作。
对于同类施工具有一定参考作业。
一、基本情况：1.机组参数：塔筒高度：80米；叶轮重量50T；传动链重量：45T。
2.吊装机械选用：选用一台600T汽车式起重机为主吊车，一台75T汽车式起重机作为辅吊车。
3.吊装前工具准备：宽边吊带、环形吊带、吊传动链专用吊具、叶片护套、轮毂工装、倒链、液压泵、高压油管、液压扳手、液压千斤顶、电动扳手等。
二、传动链更换工作前期准备1、在风机塔基控制柜处切换开关至“维护”状态，挂警示牌。
进入轮毂前将叶轮锁锁死，并挂警示牌，将叶片从+90度变到-90度，使用桨叶机械锁将桨叶锁死。
2、确定叶轮已经盘车到Y字型。
再确认叶片变桨是否已到-90度，迎风面朝机舱。
确定无误后开始挂缆风绳，将叶片编号为：叶片A、叶片B、叶片C（命名规则：叶轮在Y字型，面对机舱左手起叶片为A，顺时针排序）。
首先悬挂叶片A的缆风绳，把所需要的缆风绳系好在吊框上，由两名登高人员搭乘吊框，慢慢起吊到挂缆风绳位置，把缆风绳固定在叶片叶尖吊装点位置，固定好防止滑落。
再转臂到叶片B，把缆风绳固定在叶片吊点位置，固定好防止滑落。
3、将机舱柜内控制变桨系统的电源开关断开。
断开24V电源开关，验电无误后将滑环至轮毂变桨线全部拆除并抽离传动链空心轴，电缆两端用绝缘胶带做好保护。
拆除机舱柜内风速仪、风向标及航空灯接线，机舱内地线以及其他与机舱顶罩、传动链相关接线拆除，如有需要固定的必须固定牢靠。
将齿轮箱相关配件及线缆拆除。
4、将叶轮锁紧盘旋转到Y型将机械锁销锁死。
吊下叶轮1、由两名登高人员搭乘吊框把所需要的绳子系好在吊框上。
慢慢升起到挂吊位置，把溜绳固定在距离叶片吊点位置，固定好防止滑落。
金风1.5MW型风机传动链振动检测作业指导书编制：审核：批准：本文件修改历史金风1.5MW型风机传动链振动检测作业指导书1.范围本文规定了金风GW70-1.5MW、GW77-1.5MW、GW82-1.5MW、GW87-1.5MW、GW93-1.5MW 型风机传动链振动检测流程及要求本文适用于指导金风GW70-1.5MW、GW77-1.5MW、GW82-1.5MW、GW87-1.5MW、GW93-1.5MW型风机传动链振动检测工作。
2.人员要求能够使用本文件进行工作的人员需要具备以下条件：✧遵守公司安全管理相关要求；✧检测人员需经过专门的传动链检测设备使用方法培训。
3.支持性文件为更好开展工作，需要配合使用以下文件，具体见表2表1 支持性文件信息4.安全要求该作业需要满足以下安全要求：4.1 安全设备该作业需要使用以下安全设备：☑安全帽、☑工作服、☑劳保鞋、☑劳保手套、☑对讲机、□灭火器、☑安全带、☑双钩、☑防坠器、☑安全绳、☑工具袋、□漏电保护器、□头灯、☑耳塞、□护目镜、□防毒面具、□防尘口罩、□橡胶手套、□护脸设备、□围栏、□呼吸器、□风绳、□其他4.2 安全工作条件4.2.1 作业风速不大于12m/s；4.2.2 机舱中作业时应远离转动部件。
5.工具该作业流程需要的工具见表3表2 工具清单6.材料该作业流程需要的材料见表4表3 材料清单7.操作步骤表4给出了具体的操作步骤”按钮，”灯亮，机组显示停机将主控柜上的维”状Z（发电预埋轴方表5 传动链主要组件参数。
作业指导书
Operation Guidance Book
文件名称：《风电机组传动链更换作业指导书》编制：陈中雨、王强、孙桂中
审核：
批准：
1 目的
此作业指导书专门为联合动力风力发电机组传动链更换工作编制，此指导书内容主要包含了更换前准备工作、传动链拆装过程及传动链外围关联设备拆装过程。
2 适用范围
本作业指导书适用于国电联合动力技术有限公司生产的1.5MW 风力发电机组（塔高70m)的现场传动链更换作业，其他风场类型略有区别，可依照此例做适当修改后进行。
3 职责
吊装公司负责风力发电机组的拆卸与安装工作，吊装公司应严格按照传动链拆装作业指导书操作，以保证设备和人员的安全，联合动力现场吊装督导及调试人
员负责技术指导，保证拆装工作的顺利实施。
4 安全
4.1 警示符号和安全说明
此标志表示作业人员操作过程中
必须注意禁止将烟火带入施工现
场。
4.2 个人安全设备
A) 工作服
现场安装人员穿戴的服装必须与所从事的工作相适应，只有穿着合适的服
装才能防止事故的发生。
禁止穿着松散宽大的服装和裤子。
在旋转的机
器附近工作时，不能戴围巾或者穿有带子的服装。
B) 安全帽
有许多危险会使安装人员头部受到伤害，例如头部碰撞到坚硬的物品上，晃
动物、跌落物、飞溅物等对头部的打击，头发披散时，也可能有危险发生，所
以必须佩戴安全帽。
C) 耳套
现场拆装过程中会有比较大的噪音，长期处于这种噪音环境中，会使人员
的听力减弱或丧失，所以在有严重的噪音环境，操作人员必须佩戴耳套。
D) 安全鞋
在安装过程可能会有许多对脚部伤害的情况出现，如脚部碰到尖锐硬物，受到跌落或滚动物体的碾压，或者脚部被夹在物品之间等各种情况，所
以现场工作人员必须穿戴安全鞋。
E)防护手套
手部暴露在机械性危险中会切破或擦伤，或者触摸冷热物体会受到伤害。
在规定使用或者建议使用防护手套时，应当戴上手套。
F）护目镜
如有飞溅物会对眼睛或者脸部产生伤害时，必须佩戴护目镜。
G）安全带
在攀爬高物时，操作人员必须佩带安全带。
安全带的使用方法应该按照安全带厂家提供的使用说明。
安全带使用前，必须测试是否能够承受身体重量。
每次使用前，必须检查安全带是否有损伤，任何损伤或者损坏的安全带不得继续使用。
5 传动链更换准备
5.1 工具列表
5.2辅料清单
5.3传动链拆卸准备工作
5.3.1 轮毂准备工作
a.将叶轮盘车旋转到Y 型，把上面24 个预留螺母用记号笔做好标记。
b.把三片叶
片从+90 度变到-91度，再用六块木方分别将变桨马达齿轮卡住（必须卡紧）。
c
.
5.3.2机舱准备工作
a.机舱柜内风速仪及风向标线拆除，机舱内地线以及其他与机舱顶罩、传动链相关接线
将
(包括PT100）全部拆除，如有需要固定的必须固定牢靠。
变
桨
系
统
电
源
断
开
（
包
括
b.将齿轮箱相关配件及线缆拆除（根据工厂发货情况而定）。
c
.
d．拆卸液压站，将液压站内的油倒入空桶内
发
电
机
与
齿
轮
箱
相
连
接
的
联
轴
器
根
据
6 传动链更换步骤与方法
6.1 叶轮拆卸
6.1.1叶轮的拆卸准备工作
a. 将三片叶片编号为：叶片A、叶片B、叶片C。
现将叶片A 旋转至正下方位置，
由一名施工方专业人员（必须佩带安全带与双钩并挂于有效点）搭乘吊框将叶片护角及溜绳系好，再将叶片 B 旋转至正下方将叶片护角及溜绳系好。
b. 将叶片C 旋转至正下方位置，用两根150m溜绳自机舱顶端两侧顺下，分别系在两根30T ×12m吊带上，吊带另两端分别挂在主吊锚钩的两侧；之后将主吊锚钩至于叶轮正对方向，开始缓缓起钩，同时这两根溜绳随锚钩开始收绳；此时需注意两条吊带必须处于叶片 C 两侧上升；当锚钩与吊带同步提升至机舱顶时，主吊略微趴杆，由施工人员将两条吊带的另一头分别挂在锚钩上，此时将两根溜绳拆下。
6.1.2 拆卸叶轮
a. 拆主轴螺栓：当挂叶片A 的护角时，应先将靠近叶片 C 一侧的主轴螺栓连续拆
下10 颗左右；当挂叶片B 的护角时，也要将靠近叶片 C 一侧的主轴螺栓连续拆下
10 颗左右，并且要保证叶片 C 所处的160 度内螺栓全部拆下，而另外一侧剩余螺栓
约为24 颗。
当2 根30T×12m吊带挂好后，主吊提供36T 力，再将剩余24 颗螺栓全部拆下，完成叶轮与机舱的分离工作。
此时需注意：当叶轮吊带挂好以后将无法旋转，因此吊带挂完之前螺栓叶片A与叶片B之间剩余14颗。
b. 当叶轮下降至离地面距离1m（叶片C 的叶尖离地距离）时，用一根10T×10m的吊带与桨叶C 相连，并将吊带连接到辅吊的吊钩上。
注意叶片翼缘的保护，翼缘的保护板要易于拆卸但又不能在吊装过程滑落。
同时在这片叶片处绑上用于拉拽的绳索，之后副吊沿叶轮中心位置缓慢拉起叶片C 直至整个叶轮处于水平位置；最后将叶轮缓缓放置于轮毂工装之上，用工装螺栓所好，至此叶轮拆卸结束。
6.2 机舱罩拆卸
a.将机舱罩螺栓大部分拆除（4个角各留4个），用钢锯将锈死的螺栓锯断，之后将 4
条8T×5m吊带连接机舱罩与主吊吊钩；将所有剩余机舱罩螺栓拆除。
注意：
由于此处螺栓较小，拆除后要将螺栓集中固定放置。
b.使用较长美工刀将密封胶划开，使机舱罩完全分离。
c. 机舱罩两角各系一根150m溜绳以控制不会碰撞塔筒等其他风机组。
6.3 传动链拆卸
6.3.1齿轮箱弹性支撑拆卸
a. 齿轮箱两个弹性支撑各有8 颗M36螺栓全部用液压扳手拆除。
b. 将如图所示螺栓拆除后安装旋转吊环，分别将弹性支撑分别吊起放置于安全位置。
6.2.3 主轴固定点拆卸
a. 断开液压站电机开关229Q1，将液压站压力卸掉后将高速轴制动器液压油管拆除。
b. 将主轴四个固定点螺栓分别拆除，但是每个固定点各留一条定位螺栓（只将螺栓旋入3 圈即可，使起吊整体传动链时更平稳）
6.3.3吊卸传动链
a. 将传动链吊链长度调节好（前长后短）
b.使用两只25T 常规卸扣如图所示，装在齿轮箱吊孔处。
c.使用两只加长型25T 卸扣装在主轴前端法兰盘上，方法为：选定第一个孔装好卸扣，之后将第二只卸扣装在第九个孔处。
d.将主吊锚钩停于主轴轴承（输出端）正上方，并将传动链吊具全部挂好，如下图所示：
注意：当传动链开始起吊时，必须将液压站固定点拆除并移开，以免阻碍传动链起吊。
6.4 高速轴制动器拆装
6.5 传动链安装
6.5.1 齿轮箱弹性支撑安装
a．在安装前将齿轮箱两边个8根弹性支撑螺栓插入并固定。
b．将齿轮箱悬空至于贴近机舱部位，确认传动链与机舱安装位置是否吻合，如不吻合须将地板或接线槽用角磨机将多余部分切除。
c．待齿轮箱装入机舱后，将弹性支撑吊回安装部位，套好垫片，首先用430bar电动液压扳手拧紧对角螺栓，再拧紧其他螺栓，最后旋如旋转吊环。
d．在主轴的前后固定螺栓前，将二硫化钼涂在螺栓螺纹处，之后首先用套好套筒的430bar电动液压扳手拧紧主轴两侧对角固定螺栓，最后再固定其他螺栓。
e．安装刹车盘与液压站。
注意：螺栓力矩分两次拧紧，第一次按50%力矩拧紧，第二次按100%力矩拧紧。
拧螺栓时要注意对称，不能按一个方向逐个拧紧螺栓；所有螺栓拧紧后进行复查，若有一个以上的螺栓的预紧力矩低于最终预紧力矩的90%，须对所有螺栓重新预紧。
6.6 安装机舱罩
a．在机舱罩起吊之前，用美工刀将机舱与机舱罩连接处的旧密封胶刮除，再用胶枪涂抹一圈新的密封胶。
注意：不能有断开处。
b．在机舱罩与机舱接吻后，首先固定四个角落四处螺栓，再固定其他部位螺栓和避雷线连接，最后在用电动扳手将所有螺栓拧紧。
c．待机舱盖安装好后，有3人系好双钩安全带出机舱将机舱罩吊带取下，再由一人用胶枪涂抹机舱罩与机舱外部连接处密封胶一圈。
6.7 叶轮安装。
