《数控机床故障诊断与维修》期末考试试卷试卷

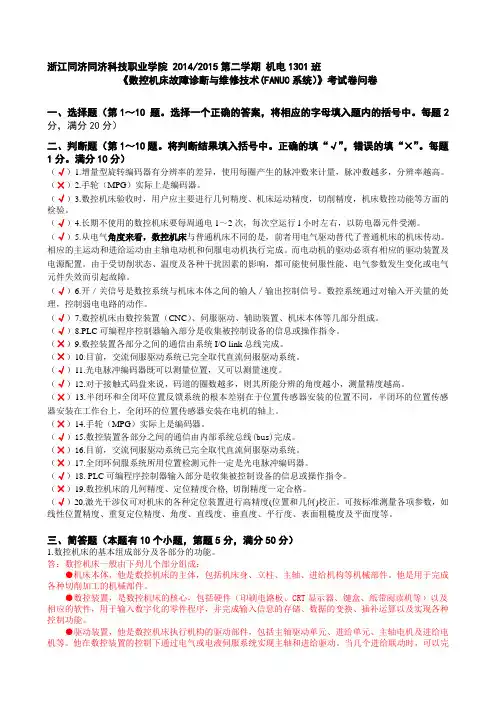

浙江同济同济科技职业学院 2014/2015第二学期机电1301班《数控机床故障诊断与维修技术(FANUC系统）》考试卷问卷一、选择题（第1～10 题。

选择一个正确的答案，将相应的字母填入题内的括号中。

每题2分，满分20分）二、判断题（第1～10题。

将判断结果填入括号中。

正确的填“√”，错误的填“×”。

每题1分。

满分10分）（√）1.增量型旋转编码器有分辨率的差异，使用每圈产生的脉冲数来计量，脉冲数越多，分辨率越高。

（×）2.手轮（MPG）实际上是编码器。

（√）3.数控机床验收时，用户应主要进行几何精度、机床运动精度，切削精度，机床数控功能等方面的检验。

（√）4.长期不使用的数控机床要每周通电1～2次，每次空运行l小时左右，以防电器元件受潮。

（√）5.从电气角度来看，数控机床与普通机床不同的是，前者用电气驱动替代了普通机床的机床传动。

相应的主运动和进给运动由主轴电动机和伺服电动机执行完成。

而电动机的驱动必须有相应的驱动装置及电源配置。

由于受切削状态、温度及各种干扰因素的影响，都可能使伺服性能、电气参数发生变化或电气元件失效而引起故障。

（√）6.开／关信号是数控系统与机床本体之间的输人／输出控制信号。

数控系统通过对输入开关量的处理，控制弱电电路的动作。

（√）7.数控机床由数控装置（CNC）、伺服驱动、辅助装置、机床本体等几部分组成。

（√）8.PLC可编程序控制器输入部分是收集被控制设备的信息或操作指令。

（×）9.数控装置各部分之间的通信由系统I/O link总线完成。

（×）10.目前，交流伺服驱动系统已完全取代直流伺服驱动系统。

（√）11.光电脉冲编码器既可以测量位置，又可以测量速度。

（√）12.对于接触式码盘来说，码道的圈数越多，则其所能分辨的角度越小，测量精度越高。

（×）13.半闭环和全闭环位置反馈系统的根本差别在于位置传感器安装的位置不同，半闭环的位置传感器安装在工作台上，全闭环的位置传感器安装在电机的轴上。

《数控机床故障诊断与维修》期末试卷1[适用于：高职数控]1分，共15分）＿＿＿＿。

＿＿＿＿。

＿＿＿＿＿＿＿＿＿＿＿、＿＿＿。

、＿＿＿＿和故障定位三个阶段＿＿二、选择题（每空1分，共15分）1、闭环控制系统比开环及半闭环系统( ) 。

A 稳定性好B 精度高C 故障率低D 效率高2、圆弧插补是用( ) 来逼近圆弧的。

A 折线B 弦C 切线D 点3、为了保障人身安全，在正常情况下，电气设备的安全电压规定为( )A 12VB 24VC 36VD 48V4、CNC 系统中的PLC 是( ) 。

A 可编程序逻辑控制器B 显示器C 微处理器D 环形分配器5、1952 年，（）成功地研制出一台（），这是公认的世界上第一台数控机床。

A、美国麻省理工学院数控铣床B、美国耶鲁大学数控铣床C、美国麻省理工学院数控车床D、美国空军部门数控铣床6、数控系统的（）端口与外部计算机连接可以发送或接受程序。

A SR-323B RS-323C SR-232D RS-2327、数控机床地基设计采用的标准是（）A、GB 50040-1996《数控机床地基设计规范》B、GB 50040-1996《数控机床基础设计规范》C、GB 50040-1996《动力机器基础设计规范》D、GB 50040-1996《机床基础设计规范》8、进给伺服系统根据（）驱动工作台刀具运动。

A 输入信号B 脉冲当量C 输入电压D 输入电流）排除故障后，从停机的时间算起，运行完成所规定的考机时间重新开机后，重新计时，运行完成所规定的考机时间重新开机后，从停机的时间算起，运行完成所规定的考机时间排除故障后，重新计时，运行完成所规定的考机时间、对数控机床气动系统的维护与保养说法不正确的是（）0.8MPa、下列选项（）数控加工高精化的表现。

设备的制造和装配精度系统的控制精度误差补偿技术驱动并联化、加工中心按主轴在空间所处的状态分，不包括（）。

立式加工中心B、卧式加工中心C、龙门加工中心D、立、卧式加、数控设备对于压缩空气供给系统的要求不包括（）A、清洁的、干燥的压缩空气供给系统网络B、流量和压力应符合要求C、压缩空气机要安装在远离数控机床的地方D、远离过多粉尘和有腐蚀性气体的环境。

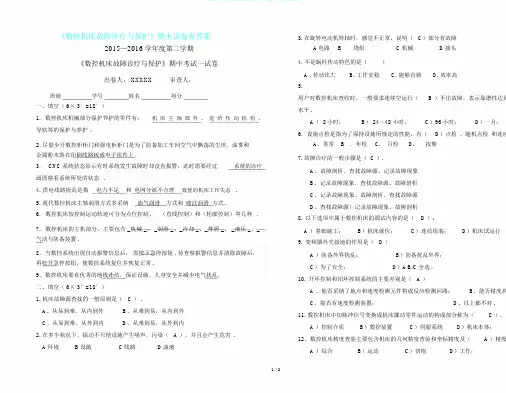

《数控机床故障诊疗与保护》期末试卷有答案2015—2016学年度第二学期《数控机床故障诊疗与保护》期中考试一试卷出卷人： XXXXX审查人：班级学号姓名得分一、填空（ 6× 3′=18′）1.数控机床机械部分保护养护的零件有：机床主轴部件、进给传动机构、导轨等的保护与养护 .2.尽量少开数控柜柜门和强电柜柜门是为了防备加工车间空气中飘荡的尘埃、油雾和金属粉末落在印刷线路板或电子组件上 .3. CNC系统状态显示有时系统发生故障时却没有报警，此时需要经过系统的诊疗画面察看系统所处的状态.4. 供电线路扰乱是指电力不足和电网分派不合理致使的机床工作失态.5.现代数控机床主轴润滑方式多采纳油气润滑方式和喷注润滑方式 .6.数控机床按控制运动轨迹可分为点位控制、（直线控制）和（轮廓控制）等几种 .7.数控机床的主机部分，主要包含 _机械 _、 _润滑 _、_冷却 _、_排屑 _、 _液压 _、_气动与防备装置 .8．当数控系统出现自动报警信息后，需按下急停按钮 . 待查察报警信息并清除故障后，再松开急停按钮，使数控系统复位并恢复正常 .9．数控机床要有优秀的地线连结，保证设施、人身安全并减少电气扰乱.二、填空（ 6× 3′=18′）1.机床故障源查找的一般原则是（ C ） .A、从易到难，从内到外B、从难到易，从内到外C、从易到难，从外到内D、从难到易，从外到内2.在多半状况下，振动不只使设施产生噪声，污染（ A ），并且会产生危害 .A环境B设施C线路D油液3.在旋转电动机转轴时，感觉不正常，说明（ C）部分有故障A电路B绕组C机械D接头4. 不是蜗杆传动特色的是（）A . 传动比大 B. 工作安稳 C. 能够自锁 D. 效率高5.用户对数控机床查收时，一般要求连续空运行（ B ）不出故障，表示靠谱性达到水平 .A ） 8小时；B） 24～48小时；C）96小时；D）一月；6．设施点检是指为了保持设施所规定的性能，有（D）点检、随机点检和连续A．常常B．年检 C.月检 D.按期7.故障诊疗的一般步骤是（ C ）.A、故障剖析、查找故障源、记录故障现象B、记录故障现象、查找故障源、故障剖析C、记录故障现象、故障剖析、查找故障源D、查找故障源〕记录故障现象、故障剖析8.以下选项中属于数控机床的调试内容的是（ D ）：A ）基础施工；B）机床就位；C）连结组装；D）机床试运行9.变频器外壳接地的作用是（ D ）A ）防备外界扰乱；B）防备扰乱外界；C）为了安全；D）A/B/C 全选 .10.开环控制和闭环控制系统的主要差别是（ A ）A 、能否采纳了地点和速度检测元件构成反应检测回路；B、能否精度高C、能否有速度检测装置；D、以上都不对 .11. 数控机床中切脉冲信号变换成机床挪动零件运动的构成部分称为（ C ）.A ）控制介质B）数控装置C）伺服系统D）机床本体；12、数控机床精度查验主要包含机床的几何精度查验和坐标精度及（ A ）精度A ）综合B）运动C）切削D）工作；1 / 21 / 213．电网供电要知够数控机床正常运行所需总容量的要求，电压颠簸按我国标准不可以超出 _ B __ ，不然会造成电子元器件的破坏 .A. +15%～-15%B. +10% ～-15%C. +20%～ -20%D. +25% ～-25%14.为了安全和减少电磁扰乱，数控机床要求优秀的接地，接地电阻要小于___A___.A. 4 Ω～7ΩB. 5Ω～8ΩC. 3Ω～6ΩD. 5Ω～10Ω15.数控机床不得有渗油、渗水、渗气现象 . 检查主轴运行温度稳固后的温升状况，一般其温度最高不超出 70℃，温升不超出 ___A___.℃℃℃℃三、判断题（ 5 ×3′=15′）1、故障诊疗以前第一应当记录故障现象.（√）2、除非出现危及机床和人生安全的紧迫状况，不然一般不要切断电源，而要尽可能保持机床本来的状态不变，并对故障现象进行记录.（√）3、数控机床的平时养护就是给运动零件增添润滑油.（× ）4、不要在起重机吊臂下行走.（√ ）5、数控机床试运行噪声，不得超出80分贝 .（√ ）6.滚珠丝杠副除去轴向空隙的目的主假如减小摩擦力矩 . （×）7. 闭环控制系统是不带反应装置的控制系统.（× ）四、简答题：（5×5′=25′）1.数控机床维修人员应具备以下六条基本素质：答： (1) 工作态度要正直 . 应有高度的责任心和优秀的职业道德.(2)拥有较广的知识面 .(3)拥有必定的外语基础和专业外语基础 .(4)擅长学习，勤于学习，擅长思虑 .(5)有较强的着手能力和实验技术(6)应养成优秀的工作习惯 .2．数控机床通电试车前应检查以下五项内容.答： (1) 检查数控机床与电柜的外观；(2)粗调数控机床的主要几何精度；(3)进行安装先期工作后，再安装数控机床及机械部分；(4)通电调试；（5）检查有无异样状况 .3.数控系统长久不用时该怎样保护？答：①应常常给数控系统通电，在机床锁住不动的状况下，让机床空运行.②在空气湿度较大的雨季，应每日给数控系统通电，这样可利用电器元件自己的发热来驱走数控柜内的潮气，以保证电器元件的性能稳固靠谱 . 生产实践证明，假久不用的数控机床，过了雨天后则常常一开机就简单发生故障 .③别的，关于采纳直流伺服电动机的数控机床，假如闲置半年以上不用，则应将电动机的电刷拿出来，以防止因为化学腐化作用而致使换向器表面的腐化，保证换向4. 数控机床在故障清除阶段应当按照哪些原则？（6分）答：应当按照以下原则：（1）先外面后内部（2）先检查后通电（3）先机械后电气（ 4）先简单后复杂2 / 22 / 2。

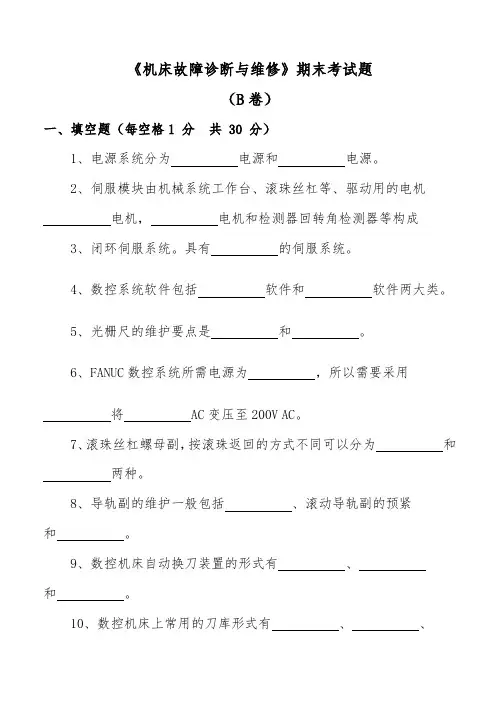

《机床故障诊断与维修》期末考试题（B卷）一、填空题（每空格1 分共 30 分）1、电源系统分为电源和电源。

2、伺服模块由机械系统工作台、滚珠丝杠等、驱动用的电机电机，电机和检测器回转角检测器等构成3、闭环伺服系统。

具有的伺服系统。

4、数控系统软件包括软件和软件两大类。

5、光栅尺的维护要点是和。

6、FANUC数控系统所需电源为，所以需要采用将AC变压至200V AC。

7、滚珠丝杠螺母副，按滚珠返回的方式不同可以分为和两种。

8、导轨副的维护一般包括、滚动导轨副的预紧和。

9、数控机床自动换刀装置的形式有、和。

10、数控机床上常用的刀库形式有、、和（密集形格子式刀库）。

11、刀具常用交换方式有和两类。

12、圆度超差有两种情况：一是，二是13、数控机床按控制运动轨迹可分为点位控制、和等几种。

14、数控机床的自动换刀装置中，实现和机床之间传递和装卸刀具的装置称为刀具交换装置。

二、判断题（每小题3分共24分）（）1、数控机床的主传动常用恒功率的变速电动机。

（）2、进给机械传动系统的故障大部分是因机械部件运动质量下降造成的。

（）3、数控系统的核心是主轴驱动装置。

（）4、编码器是一个精密的测量元件，本身密封很好，不用注意防震和防污。

（）5、主轴电动机采用交流变频器控制交流变频电动机时，可在一定范围内实现主轴的有极变速。

（）6、控制油温是减少能源消耗、提高系统效率的一个重要环节。

（）7、经检查发现主轴驱动器有故障，可拆卸主轴驱动器进行检查。

（）8、直流稳压电源的功能是将非稳定交流电源变成直流电源。

三、单项选择题：（每小题 3分，共 30 分）1、数控车床床身中，排屑性能最差的是（）A 平床身B 斜床身C 立床身2、一般数控铣床是指规格（）的升降台数控铣床，其工作台宽度多在400mm以下。

A 较大B 较小C 齐全D 系列化3、采用数控机床加工的零件应该是（）A 单一零件B 大批量零件C 中小批量、形状复杂、型号多变的零件4、数控机床四轴三联动的含义是（）A 四轴中只有三个轴可以运动B 有四个控制轴，其中任意三个轴可以联动C 数控系统能控制机床四轴运动，其中三个轴能联动5、数控系统是数控机床实现自动加工的核心，由（）组成。

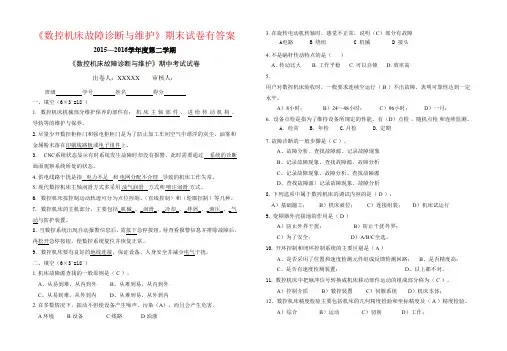

《数控机床故障诊断与维护》期末试卷有答案2015—2016学年度第二学期《数控机床故障诊断与维护》期中考试试卷出卷人：XXXXX 审核人：班级学号姓名得分一、填空（6×3´=18´）1. 数控机床机械部分维护保养的部件有：机床主轴部件、进给传动机构、导轨等的维护与保养。

2.尽量少开数控柜柜门和强电柜柜门是为了防止加工车间空气中漂浮的灰尘、油雾和金属粉末落在印刷线路板或电子组件上。

C系统状态显示有时系统发生故障时却没有报警，此时需要通过系统的诊断画面观察系统所处的状态。

4. 供电线路干扰是指电力不足和电网分配不合理导致的机床工作失常。

5. 现代数控机床主轴润滑方式多采用油气润滑方式和喷注润滑方式。

6. 数控机床按控制运动轨迹可分为点位控制、（直线控制）和（轮廓控制）等几种。

7. 数控机床的主机部分，主要包括_机械_、_润滑_、_冷却_、_排屑_、_液压_、_气动与防护装置。

二、填空（6×3´=18´）1. 机床故障源查找的一般原则是（ C ）。

A、从易到难，从内到外B、从难到易，从内到外C、从易到难，从外到内D、从难到易，从外到内2. 在多数情况下，振动不但使设备产生噪声，污染（A），而且会产生危害。

A 环境B 设备C 线路D 油液3. 在旋转电动机转轴时，感觉不正常，说明（C）部分有故障A电路 B 绕组 C 机械 D 接头4. 不是蜗杆传动特点的是（）A . 传动比大 B. 工作平稳 C. 可以自锁 D. 效率高5.用户对数控机床验收时，一般要求连续空运行（ B ）不出故障，表明可靠性达到一定水平。

A）8小时；B）24～48小时；C）96小时；D）一月；6．设备点检是指为了维持设备所规定的性能，有（D）点检、随机点检和连续监测。

A．经常 B．年检 C.月检 D.定期7. 故障诊断的一般步骤是（ C ）。

A、故障分析、查找故障源、记录故障现象B、记录故障现象、查找故障源、故障分析C、记录故障现象、故障分析、查找故障源D、查找故障源〕记录故障现象、故障分析8.下列选项中属于数控机床的调试内容的是（ D ）：A）基础施工；B）机床就位；C）连接组装；D）机床试运行9.变频器外壳接地的作用是（ D ）A）防止外界干扰；B）防止干扰外界；C）为了安全；D）A/B/C全选。

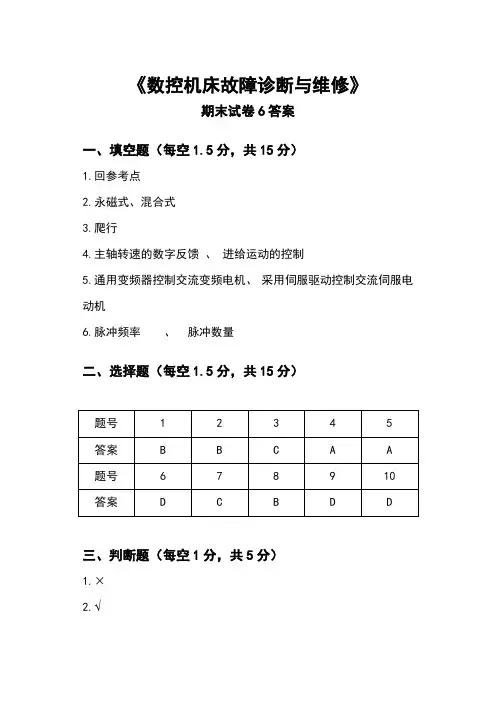

《数控机床故障诊断与维修》
期末试卷6答案
一、填空题（每空1.5分，共15分）
1.回参考点
2.永磁式、混合式
3.爬行
4.主轴转速的数字反馈、进给运动的控制
5.通用变频器控制交流变频电机、采用伺服驱动控制交流伺服电动机
6.脉冲频率、脉冲数量
二、选择题（每空1.5分，共15分）
三、判断题（每空1分，共5分）
1.×
2.√
3.√
4.×
5.×
四、简答题（每空8分，共48分）1．答：早期故障
偶发故障期
耗损故障期
图（略）
2．答：先静后动
先外部后内部
先机械后电器
先公用后专用
先简单后复杂
先一般后特殊
先软件后硬件
3．答：各直线运动轴的定位精度和重复定位精度直线运动时各轴机械原点的返回精度
直线运动时各轴的反向误差
回转运动定位精度和重复定位精度
回转运动的反向精度
回转轴原点的返回精度
4.答：例：电缆连接不良引起的急停。

故障现象、故障分析与检查、故障解决方法（略）P137
5.答：超程
过载
窜动
爬行
机床出现震动
伺服电动机不转
位置误差
漂移
6.答：防污：（略）
防震
五、分析题（共17分）
1.(8分）答：1故障的调查与分析：询问调查、现场检查、故障分析、确定原因、排故准备
2故障排除
3经验总结和记录
(详细过程略)P３４－３５
2.（9分）答：（略）。

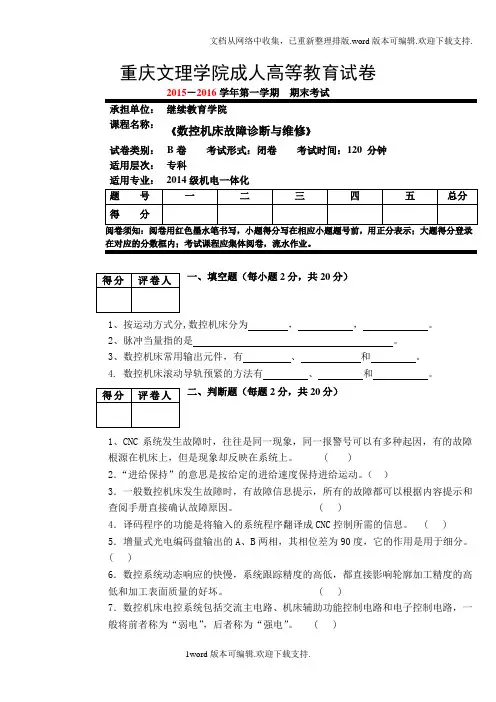

文档从网络中收集，已重新整理排版.word 版本可编辑.欢迎下载支持.重庆文理学院成人高等教育试卷一、填空题（每小题2分，共20分）1、按运动方式分,数控机床分为 ， ， 。

2、脉冲当量指的是 。

3、数控机床常用输出元件，有、和。

4. 数控机床滚动导轨预紧的方法有 、 和 。

二、判断题（每题2分，共20分）1、CNC 系统发生故障时，往往是同一现象，同一报警号可以有多种起因，有的故障根源在机床上，但是现象却反映在系统上。

( )2．“进给保持”的意思是按给定的进给速度保持进给运动。

（ ）3．一般数控机床发生故障时，有故障信息提示，所有的故障都可以根据内容提示和查阅手册直接确认故障原因。

( )4．译码程序的功能是将输入的系统程序翻译成CNC 控制所需的信息。

( ) 5．增量式光电编码盘输出的A 、B 两相，其相位差为90度，它的作用是用于细分。

( )6．数控系统动态响应的快慢，系统跟踪精度的高低，都直接影响轮廓加工精度的高低和加工表面质量的好坏。

( )7．数控机床电控系统包括交流主电路、机床辅助功能控制电路和电子控制电路，一般将前者称为“弱电”，后者称为“强电”。

( )课程名称：《数控机床故障诊断与维修》试卷类别： B 卷 考试形式：闭卷 考试时间：120 分钟 适用层次： 专科 适用专业： 2014级机电一体化 阅卷须知：阅卷用红色墨水笔书写，小题得分写在相应小题题号前，用正分表示；大题得分登录在对应的分数框内；考试课程应集体阅卷，流水作业。

8．对数控机床的各项几何精度检测工作应在精调后一气呵成，不允许检测一项调整一项，分别进行。

( )9．数控机床中内置PLC 的CPU 与数控系统的CPU 是同一CPU 。

( )10．在开环数控系统中，坐标轴运动的速度是通过控制步进电机的走步时间间隔来实现的。

三、选择题（每小题2分，共10分）1. 步进电机的步距角是( )。

A.每转一步电机轴转过的角度B.每转一步执行元件走的距离C.每转一步执行元件转的角度D.每个齿对的圆心角度 2．CNC 铣床伺服电机出现过热产生报警，不可能的原因是（ ） A 、电机过负载 B 、电机线圈绝缘不良 C 、频繁正、反转运动 D 、未输入电机电源 3．数控机床日常维护中，下列哪些做法不正确？（ ） A 、数控系统支持电池定期更换应在CNC 系统断电的状态下进行 B 、尽量少开电气控制柜门C 、数控系统长期闲置情况，应该常给系统通电D 、定期检验控制电气控制柜的散热通风工作状况4．软件限位是由机床内部系统参数设定的，软件限位一般（ ）后才生效。

荆州市工业学校2011至2012学年度上学期《数控机床故障诊断与维修》试卷一.单项选择题（每题3分，满分30分）1．我国供电制式是交流380V，三相；220V，单相，频率为（）Hz。

A 30B 40C 50D 252．数控功能的检验，除了用手动操作或自动运行来检验数控功能的有无以外，更重要的是检验其（）和（）。

A可靠性，稳定性B保持性，稳定性C可靠性，保持性D可靠性，持久性3．数控机床性能的检验与普通机床基本一样，主要是通过“耳闻目睹”和（）来检查。

A测量B试运转C操作功能 D 可靠性4．故障定位与检测应遵循以下原则，除了（）。

A先一般后特殊B先简单后复杂C先专用后公用D先机械后电气5．操作不当和电磁干扰引起的故障属于（）。

A机械故障B强电故障C硬件故障D软件故障6．机床试运行考机程序时，发生故障停机，则应（）。

A排除故障后，从停机的时间算起，运行完成所规定的考机时间B重新开机后，重新计时，运行完成所规定的考机时间C重新开机后，从停机的时间算起，运行完成所规定的考机时间D.排除故障后，重新计时，运行完成所规定的考机时间7．进行数控机床的几何精度调试时，对于关联项目精度要（）。

A检测一气呵成B检测一次完成C检测一项，调整一项D无所谓8．数控机床故障诊断与维修的意义企业效益的需要、技术的需要、（）。

A市场的需要B管理的需要求C机床的需要D设计的需要9．通常采用（）的方法来消除轴向间隙。

A垫片B弹性C预紧D刚性10．进给传动系统伺服电动机的主要类型有直流伺服电动机、（）和步进电动机。

A异步电动机B交流伺服电动机C同步电动机D永磁电动机二.填空题（每空2分，满分30分）1．机床自运行考验的时间，国家标准GB9061--88中规定，数控车床规定为16小时，加工中心为小时，都要求连续运转。

2．数控机床的精度检验内容包括、和切削精度。

3．数控机床进给传动系统布置形式，一般采用和垂直布置。

4．数控系统的参数包括、和真实值参数三种形式。

一、填空题（20分）1.数控机床有（机械系统）与（电控系统）两大部分组成。

2.数控机床故障诊断的三个环节是（故障类型诊断）（故障隔离）（故障定位）。

3.数控机床的日常维护包括（日常点检）（月检查）（半年检查）。

4.数控机床中存在着的干扰有（电网干扰）（接地干扰）（电磁干扰）。

5.数控机床的主要故障（主机故障）（电气故障）。

6.一般可以将维修工作分成（修前准备）（现场工作）（修后档案）等三个阶段。

7.一般的数控的供电系统主要由（低通滤波器）（隔离变压器）（直流稳压电源）等组成。

8.故障出现后，除非（有危及设备与人身安全需要急断电外），不要立即切断总电源，尤其是数控系统的电源。

二、选择题（10分）1.操作不当和电磁干扰引起的故障属于（D）A 机械故障B 强点故障C 硬件故障 D软件故障2．故障定位与检测应遵循一下原则，除了（C）都正确。

A 先一般后特殊B 先查输入后查输出C 先专用后公用D 先机械后电气3.为使RAM存储器内的信息数据不丢失，每月累计开机时间在（B）小时以上。

A 8小时B 10小时C 12小时D 24小时4.既是传导性干扰又是辐射性干扰的是（C）A 电网干扰B 接地干扰C 强电干扰D 静电干扰5．抗电网干扰的主要措施不包括（D）A 滤波B 隔离C 稳压D 接地三简答题（70分）1数控机床故障诊断与维修应遵守的原则。

（P11）2 数控系统的自诊断有几种？其中启动自诊断有什么特点？(P35)3 CNC系统自诊断技术的几种类型 (P33)4 数控机床分析常用的系统框图有哪些？(P50)5 数控机床的故障按故障发生的性质分类、按有无报警分类各有哪几种分类？(P8)6 数控机床观察检查法中常规检查的内容有哪些？(P53)7检查数控系统故障的方法有哪些？（请写出10种以上）(P47)。

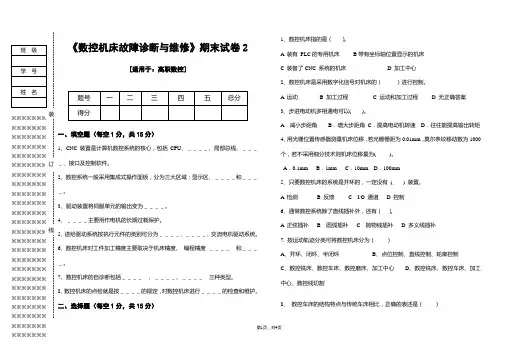

《数控机床故障诊断与维修》期末试卷2[适用于：高职数控]1分，共15分）CNC装置是计算机数控系统的核心，包括CPU、＿＿＿＿、局部总线、＿＿＿进给驱动系统按执行元件的类别可分为＿＿＿＿、＿＿＿＿、交流电机驱动系统。

编程精度＿＿＿＿和＿＿＿、＿＿＿＿、＿＿＿＿三种类型。

数控机床的点检就是按＿＿＿＿的规定，对数控机床进行＿＿＿＿的检查和维护。

1分，共15分）1、数控机床指的是（）。

A 装有PLC的专用机床B带有坐标轴位置显示的机床C 装备了CNC 系统的机床D 加工中心2、数控机床是采用数字化信号对机床的（）进行控制。

A 运动B 加工过程C 运动和加工过程D 无正确答案3、步进电动机多相通电可以()。

A．减小步距角B．增大步距角C．提高电动机转速D．往往能提高输出转矩4、用光栅位置传感器测量机床位移，若光栅栅距为0.01mm，莫尔条纹移动数为1000个，若不采用细分技术则机床位移量为( )。

A．0.1mm B．1mm C．10mm D．100mm5、只要数控机床的系统是开环的，一定没有( ) 装置。

A 检测B 反馈C I/O 通道D 控制6、通常数控系统除了直线插补外，还有（）。

A 正弦插补B 圆弧插补C 抛物线插补D 多义线插补7. 按运动轨迹分类可将数控机床分为（）A、开环、闭环、半闭环B、点位控制、直线控制、轮廓控制C、数控铣床、数控车床、数控磨床、加工中心D、数控铣床、数控车床、加工中心、数控线切割8、数控车床的结构特点与传统车床相比，正确的表述是（）右图所示数控车床布局形式及其特点正确的是（）、加工中心的最大的特点是（）加工中心能自动改变机床主轴转速、进给量和刀具相对工件的运动轨迹及其他辅、数控技术发展的趋势不包括（）方面。

B、功能复合化，控制智能化C、大型化D、驱动并联化12、加工中心按主轴在空间所处的状态分不包括（）A、立式加工中心B、卧式加工中心C、龙门加工中心D、立、卧两用加工中心13、对于数控机床地基设计说法不正确的是（）A、当基础倾斜与变形对机床加工精度有影响时，应进行变形验算。

《数控原理与控制系统》期末试卷A卷
分析并简答下列问题：
一、以一台立式加工中心为例，请说明数控机床性能检验包括哪些主要内容。

二、当主传动链出现主轴噪声故障时，分析故障原因并提出排除方法。

三、在加工过程中,CRT上显示64号报警,随即系统死机。

64号报警为+24V 直流电源报警,问怎样来解决这一问题。

四、数控机床回参考点的方法有哪些?简述在回参考点的操作中会出现哪些故障?列举一种对应的排故措施。

五、分析数控机床故障时，将X轴和Z轴的驱动器进行交换,目的是什么?
六、CNC系统至驱动装置均有一个"使能"信号,请问：
1)“使能”信号的作用是什么?
2)如出现伺服电动机不转的故障,请判断故障产生的原因。

七、数控机床PLC有哪些控制对象?
八、一数控机床,X轴在回参考点时,X轴运动但找不到参考点,而一直运动至碰到限位开关,CRT显示报警"X AXIS AT MAX TRAVE"。

根据故障现象,判断故障原因。

九、某数控车床在执行程序时,产生主轴旋转但进给停止的故障。

请判断故障产生的原因,并提出故障诊断的方法。

十、现有某步进电机，因某相线圈断线无法工作，现有“＋”字钳、“－”字钳各一把和电子万用表等工具，想找出断线的线圈，请简述步骤和原因。

浙江同济同济科技职业学院 2014/2015第二学期机电1301班《数控机床故障诊断与维修技术（FANUC系统)》考试卷问卷一、选择题（第1～10 题。

选择一个正确的答案，将相应的字母填入题内的括号中.每题2分，满分20分）二、判断题（第1～10题。

将判断结果填入括号中。

正确的填“√”，错误的填“×”。

每题1分。

满分10分）（√）1.增量型旋转编码器有分辨率的差异,使用每圈产生的脉冲数来计量，脉冲数越多，分辨率越高。

（×）2。

手轮(MPG）实际上是编码器.（√）3.数控机床验收时，用户应主要进行几何精度、机床运动精度,切削精度，机床数控功能等方面的检验。

（√）4.长期不使用的数控机床要每周通电1~2次,每次空运行l小时左右，以防电器元件受潮。

（√）5.从电气角度来看，数控机床与普通机床不同的是,前者用电气驱动替代了普通机床的机床传动。

相应的主运动和进给运动由主轴电动机和伺服电动机执行完成。

而电动机的驱动必须有相应的驱动装置及电源配置。

由于受切削状态、温度及各种干扰因素的影响，都可能使伺服性能、电气参数发生变化或电气元件失效而引起故障.（√)6.开／关信号是数控系统与机床本体之间的输人／输出控制信号。

数控系统通过对输入开关量的处理,控制弱电电路的动作.（√）7.数控机床由数控装置（CNC）、伺服驱动、辅助装置、机床本体等几部分组成.（√）8。

PLC可编程序控制器输入部分是收集被控制设备的信息或操作指令。

（×）9.数控装置各部分之间的通信由系统I/O link总线完成.（×）10。

目前，交流伺服驱动系统已完全取代直流伺服驱动系统。

(√）11.光电脉冲编码器既可以测量位置，又可以测量速度.（√）12.对于接触式码盘来说,码道的圈数越多,则其所能分辨的角度越小，测量精度越高。

（×）13.半闭环和全闭环位置反馈系统的根本差别在于位置传感器安装的位置不同，半闭环的位置传感器安装在工作台上,全闭环的位置传感器安装在电机的轴上。

《数控机床装调与维修》期末考试试卷适用班级考试形式班级姓名学号一、选择题(每题2分，共60分）1.当剖视图按投影关系配置，中间又没有其它图形时，可以省略()。

A、粗短划线B、箭头C、字母D、标注2.下列四个形位公差特征项目中公差带形状与径向全跳动公差带形状相同的那个公差项目是()。

A、圆度B、圆柱度C、同轴度D、位置度3.某电感式接近开关出现故障不工作，下列可能的原因是()。

A、电源线接错B、控制线路接错C、振荡电路部分接触不良D、铁心松了，停振4.步距规是长度标准器，是由若干个测量块按一定间隔排列在基体槽中，组成的多值计量用长度标准器，它不能用于()。

A、检测和校准三坐标测量机B、检测数控机床定位精度C、校对激光干涉仪D、检测数控机床几何精度5.高频振荡电感型接近开关的感应头附近有金属物接近时，接近开关()。

A、涡流损耗少B、振荡电路工作C、有信号输出D、无信号输出6.在孔加工固定循环中，G98、G99分别为()。

A、G98返回循环起始点；G99返回R 平面B、G98返回R 平面；G99返回循环起始点C、G98返回程序起刀点；G99返回R 平面D、G98返回程序起刀点；G99返回R 平面7.闭环位置控制系统的检测元件安装在()。

A、运动驱动电机上B、机械传动元件上C、运动执行元件上D、机床固定元件上8.数控机床中的核心部件是()，就像人的大脑。

A、数控程序B、伺服驱动系统C、数控系统D、机床本体9.精车300mm 直径上的端面的()允差是在平面凹的情况下检验的。

A、端面跳动B、轴向跳动C、直线度D、平面度题号一二三四总分总分人得分阅卷人得分10.要使变频器按45HZ反转，可先设置中速参数为45HZ，置变频器外部操作，再按()接线。

A、反转控制端子接公共端B、正转控制端子接公共端C、反转控制端子、中速端子接公共端D、正转控制端子、中速端子接公共端11.一台五相反应式步进电动机，其转子有80个齿：采用单、双十拍通电方式，其步距角是()。
