交换机的操作方法

交换机的操作方法交换机（Switch）是一种用于构建局域网（Local Area Network，LAN）的设备，它能够根据MAC地址实现数据包的转发和交换，使得多个终端设备能够在同一个局域网中相互通信。

通过掌握交换机的操作方法，可以更好地管理和配置局域网，提高网络性能和安全性。

一、交换机的基本操作方法：1. 连接交换机：将终端设备（如电脑、服务器等）通过网线与交换机的端口相连，确保设备能够正常与交换机进行通信。

2. 主机名和管理IP地址配置：通过串行接口或网络接口进入交换机的管理界面，设置交换机的主机名和管理IP地址，以便进行管理和配置。

3. VLAN（Virtual Local Area Network）配置：VLAN是将物理局域网分割成多个逻辑上独立的虚拟局域网的技术。

通过配置交换机的VLAN，可以将不同部门或功能的设备进行隔离，提高网络安全性和管理灵活性。

4. 端口配置：可以对交换机的端口进行配置，如设定端口速率、双工模式、流量控制等，以适应不同设备和网络需求。

5. MAC地址表管理：交换机通过学习和记录设备的MAC地址，建立一个MAC 地址表进行转发和交换。

可以查看和管理交换机的MAC地址表，进行MAC地址的绑定、静态学习等操作。

6. 连接聚合和链路聚合配置：通过将多个端口进行聚合，可以增加链路带宽和冗余。

可以设置连接聚合和链路聚合，以提高网络的可用性和性能。

7. 交换机端口安全配置：可以对交换机的端口进行安全配置，如MAC地址绑定、端口绑定、安全策略等，以防止非法设备接入网络和保护网络资源的安全。

8. 交换机的QoS（Quality of Service）配置：通过配置交换机的QoS，可以为重要的应用或设备分配更多的带宽和优先级，以确保网络性能的公平性和优化。

9. 交换机的并发会话限制配置：可以限制交换机上的并发会话数，防止网络拥塞和资源占用过多。

10. 交换机的性能监控和故障排除：可以通过交换机的性能监控功能，实时查看交换机的运行状态和性能指标，以及通过日志记录和故障排除，解决网络故障和异常情况。

1 ICND110S03L01 交换机基础

交换机基础© 2007 Cisco Systems, Inc. All rights reserved.ICND1 v1.0—2-1以太网交换机设备间的专用通信同时进行的多个会话全双工通信介质速率© 2007 Cisco Systems, Inc. All rights reserved.ICND1 v1.0—2-2交换机功能学习MAC地址转发帧防止环路© 2007 Cisco Systems, Inc. All rights reserved.ICND1 v1.0—2-3动态学习MAC地址MAC地址表F0/1:0010:21AA:0429 F0/1:0010:21AA:0429F0/1F0/0 11.1.1.4 MAC:0010:21AA:0429SW2查看动态学习到的MAC地址F0/2PC1SW2#show mac address-table Mac Address Table SW1 ------------------------------------------Vlan ---1 Mac Address ----------0004.4d31.bb20 Type -------DYNAMIC Ports ----Fa0/1PCA11.1.1.5© 2007 Cisco Systems, Inc. All rights reserved.ICND1 v1.0—2-4转发帧MAC地址表F0/1:0010:21AA:0429 F0/1:0010:21AA:0429 F0/2:0055:3A01:9921 F0/2:0055:3A01:99212 １F0/1 F0/0 11.1.1.4 MAC:0010:21AA:0429SW2F0/2PC13SW1 PCA11.1.1.5 MAC:0055:3A01:9921•交换机依据MAC地址表转发帧© 2007 Cisco Systems, Inc. All rights reserved.ICND1 v1.0—2-5冗余拓朴主机X 路由器Y 网段1网段2冗余拓扑优势：解决单链路故障造成的网络中断问题冗余拓扑劣势：带来了广播风暴、重复帧和MAC地址表不稳定三个新问题© 2007 Cisco Systems, Inc. All rights reserved. ICND1 v1.0—2-6广播风暴主机X 路由器Y 网段1广播广播交换机A交换机B网段2 主机X发送广播。

交换机基本操作

批注本地保存成功开通会员云端永久保存去开通
交换机基本操作
© 1999, Cisco Systems, Inc.
6-1
交换机的初始启动
• 系统启动例程会初始化交换机 • 初始启动利用缺省配置参数
1. 启动前确认正确连接线缆和控制线 2. 接入电源 3. 观察启动顺序 – 面板上的指示灯LEDs – Cisco IOS输出到控制台上的内容
AUI 端口
100baseT 级连端口
© 1999, Cisco Systems, Inc.

ICND—6-18
Catalyst 1900系列的端口
wg_sw_d#sh run Building configuration... Current configuration: ! ! interface Ethernet 0/1 ! interface Ethernet 0/2 wg_sw_d#sh span Port Ethernet 0/1 of VLAN1 is Forwarding Port path cost 100, Port priority 128 Designated root has priority 32768, address 0090.8673.3340 Designated bridge has priority 32768, address 0090.8673.3340 Designated port is Ethernet 0/1, path cost 0 Timers: message age 20, forward delay 15, hold 1
© 1999, Cisco Systems, Inc.

ICND—6-10
查看交换机的IP地址
wg_sw_a#show ip IP Address: 10.5.5.11 Subnet Mask: 255.255.255.0 Default Gateway: 10.5.5.3 Management VLAN: 1 Domain name: Name server 1: 0.0.0.0 Name server 2: 0.0.0.0 HTTP server : Enabled HTTP port : 80 RIP : Enabled wg_sw_a#

中兴软交换设备操作规程(3篇)

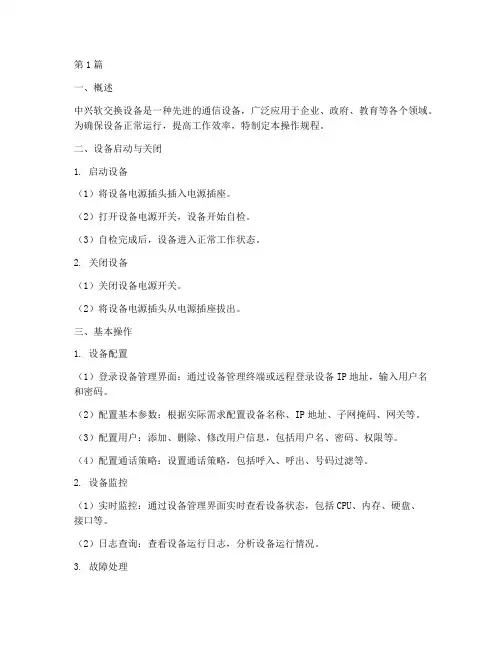

第1篇一、概述中兴软交换设备是一种先进的通信设备，广泛应用于企业、政府、教育等各个领域。

为确保设备正常运行，提高工作效率，特制定本操作规程。

二、设备启动与关闭1. 启动设备（1）将设备电源插头插入电源插座。

（2）打开设备电源开关，设备开始自检。

（3）自检完成后，设备进入正常工作状态。

2. 关闭设备（1）关闭设备电源开关。

（2）将设备电源插头从电源插座拔出。

三、基本操作1. 设备配置（1）登录设备管理界面：通过设备管理终端或远程登录设备IP地址，输入用户名和密码。

（2）配置基本参数：根据实际需求配置设备名称、IP地址、子网掩码、网关等。

（3）配置用户：添加、删除、修改用户信息，包括用户名、密码、权限等。

（4）配置通话策略：设置通话策略，包括呼入、呼出、号码过滤等。

2. 设备监控（1）实时监控：通过设备管理界面实时查看设备状态，包括CPU、内存、硬盘、接口等。

（2）日志查询：查看设备运行日志，分析设备运行情况。

3. 故障处理（1）设备故障报警：当设备出现故障时，系统会自动报警。

（2）故障排除：根据报警信息，结合故障现象，查找故障原因，采取相应措施进行处理。

四、维护与保养1. 定期检查设备：每月至少对设备进行一次全面检查，确保设备正常运行。

2. 清洁设备：定期清理设备表面，保持设备清洁。

3. 更新设备固件：根据设备厂商提供的新版本固件，定期更新设备固件。

4. 数据备份：定期对设备数据进行备份，以防数据丢失。

五、安全注意事项1. 非专业人员不得随意操作设备，以免造成设备损坏。

2. 操作设备时，请注意设备电源、接口等，防止触电、短路等事故发生。

3. 设备运行过程中，严禁关闭电源，以免造成数据丢失。

4. 设备维护与保养时，请遵循设备厂商提供的操作指南。

六、附则本规程自发布之日起实施，如有未尽事宜，由设备管理部门负责解释。

第2篇一、概述中兴软交换设备是一种先进的通信设备，具有强大的功能和稳定的性能。

为确保设备的正常运行和有效管理，特制定本操作规程。

交换机的基本使用

14
PartⅢ 命令的练习
15
基本命令的练习
? //显示当前提示符下所能提供的全部命令 //显示当前提示符下以字母开头的所有
字母+？字母？
命令
命令名+空格命令名空格+ ？空格 //可显示当前提示符下此命令的
命令子集
16
命令历史功能的使用
terminal history size size-number //设置设置历史命令的最大行数。历史命令的最大行数。在任意模式下可以使用以下历史命令：在任意模式下可以使用以下历史命令：
22
//全局配置模式提示符全局配置模式提示符 //设置设置enable 设置
Lab_a(config)#enable password net
配置交换机的控制终端密码
Lab_a>enable //进入特权模式进入特权模式 Lab_a# configure terminal //进入全局配置模式进入全局配置模式 Lab_a(config)#line console 0 //进入进入line子模式进入子模式
10
特权模式
特权模式的缺省提示符为Switch#。。特权模式的缺省提示符为在特权模式下输入“ ” 在特权模式下输入“？”则可以查看特权模式下所提供的所有命令及其功能。式下所提供的所有命令及其功能。
11
用户模式与特权模式的转换
//由用户模式进入特权模式 switch>enable //由用户模式进入特权模式 Password:student //提示输入特权用户的密码提示输入特权用户的密码， Password:student //提示输入特权用户的密码，此时密码 student 在屏幕上无任何的显示。在屏幕上无任何的显示。 //由特权模式返回到用户模式由特权模式返回到用户模式。 switch#disable //由特权模式返回到用户模式。

交换机的基本使用方法

交换机的基本使用方法交换机的基本配置1、在本实验室可以通过输入http://192.168.1.x:8080进入你所在的RCMS管理组x在这里是你所在的管理组2、选择你进入的组的设备，譬如1-s2328G-1每一个组有8个设备分别是两块二层交换机1-S2328G-1、1-S2328G-2两块三层交换机1-S3760-1、1-S3760-24块路由器：1-RSR20-1、1-RSR20-2、1-RSR20-3、1-RSR20-43、计算机会通过telnet或超级终端登陆交换机1-s2328G-1>这种模式称为用户模式另外交换机还有特权模式、全局配置模式、端口模式等几种特权模式1-s2328G-1#全局配置模式1-s2328G-1（config）#端口模式1-s2328G-1（config-if）# 1-s2328G-1（vlan-if）#等几种形式在1-s2328G-1>模式下输入Enable 14 //正常情况下输入enable即可输入密码admin进入特权模式1-s2328G-1#exit如果想退出某一个模式可以输入：exit这样可以推到上一级模式下，也可以输入end，输入end，无论你在交换机的什么模式，直接推到交换机的特权模式下Configure terminal在特权模式下，输入该命令会进入全局配置模式1-s2328G-1# configure terminal1-s2328G-1（config）#interface在全局模式下进入接口模式，交换机接口类型有多种，我们可以用interface ？来获取帮助譬如，我们要进入fastethernet 0/1口，则可以在全局模式下输入1-s2328G-1（config）# interface fastethernet 0/11-s2328G-1（config-if）#hostname在全局配置模式下，该命令用来修改设备名称譬如1-s2328G-1（config）#hostname sw1sw1（config）#另外几个常用的命令(1)？在任何模式下输入？可以获得该模式下的所有命令当忘记某一个命令的全拼时，可以使用？譬如，我忘记了configure的全拼，只记得以c开头，则我可以再特权模式下写1-s2328G-1#c?(2)tab键当你输入某个命令时，只写了几个字母而又嫌该命令单词太长，你可以有两种办法A）在输入该单词的前几个字母后按tab键B）直接输入前几个字母即可，譬如configure太长，我只写con，interface太长，我只写int (3)show可以查看一些配置，获得一些帮助比如查看Vlan信息可以在特权模式下使用show vlan还有一些我直接写在下面Show int f0/1 查看f0/1接口信息Show running-config 查看当前配置信息Show version 查看交换机的版本信息Show spanning-tree 查看stp信息……………其他还有一些常用命令，后续课程会陆续介绍。

(CCNA课件)ICND10S02(路由器基本操作)

p down
启动过程中检测到的接口
© 2007 Cisco Systems, Inc. 保留所有权利。
ICND1 v1.0—2-23
设置初始全局参数
Configuring global parameters:
Enter host name [Router]:RouterX
The enable password is used when you do not specify an enable secret password, with some older software versions, and some boot images. Enter enable password:SanFran3
ICND1 v1.0—2-12
增强编辑命令（续）
SwitchX>$ value for customers, employees, and partners.
Ctrl-A Ctrl-E Esc-B Esc-F Ctrl-B Ctrl-F Ctrl-D
© 2007 Cisco Systems, Inc. 保留所有权利。
Interface FastEthernet0/0 FastEthernet0/1 Serial0/0/0 Serial0/0/1
IP-Address unassigned unassigned unassigned unassigned
OK?Method Status NO unset up NO unset up NO unset up NO unset down
ICND1 v1.0—2-17
总结（续）
▪ CLI 支持两种 EXEC 模式：用户模式和特权模式。特权 EXEC 模式提供的功能多于用户 EXEC 模式。

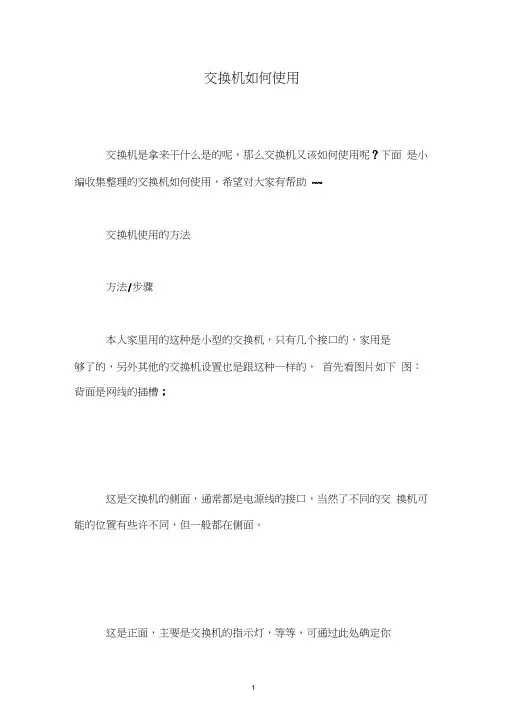

交换机如何使用

交换机如何使用交换机是拿来干什么是的呢，那么交换机又该如何使用呢？下面是小编收集整理的交换机如何使用，希望对大家有帮助~~交换机使用的方法方法/步骤本人家里用的这种是小型的交换机，只有几个接口的，家用是够了的，另外其他的交换机设置也是跟这种一样的，首先看图片如下图：背面是网线的插槽；这是交换机的侧面，通常都是电源线的接口，当然了不同的交换机可能的位置有些许不同，但一般都在侧面。

这是正面，主要是交换机的指示灯，等等，可通过此处确定你的网线是否连接成功下面我们来开始设置交换机。

在下图中的电源线连接成功。

将电源连接成功之后，通常教皇及正面会有一盏指示灯亮起。

接下来我们吧网线接好，首先将外来的宽带网线接入到交换机的其中一个接口，然后在用网线连接交换机和你的电脑，连接过程中，可以查看正面的指示灯，如果一直在闪说明连接成功了。

解析来我们需要设置一台主机，将IP地址固定，如192.168.0.1 如下图假如你的一台电脑设置的IP如上图，那么另外几台电脑的IP 也应该设置在同一个网段，也就是说要设置成192.169.0.* （*号代表任何255以下的数字。

）设置好之后，我们测试一下是否成功，打开运行输入“ cmd ”然后PING命令看是否连接成功接下来，我们再回到主机上，也就是192.168.0.1这台电脑，点击网络连接中的宽带连接，右击---属性---高级。

然后设置好共享网络。

设置好之后，宽带连接后面会显示“共享的”三个字，如下图。

这样就可以了。

交换机如何使用相关文章：1.交换机如何使用2.路由器怎么当交换机用3.交换机如何使用网络打印机4.交换机如何配置5.网络交换机怎么设置6.怎么进行交换机的基本配置。

交换机的使用方法及注意事项？

## 交换机的使用方法及注意事项？### 交换机的使用方法1. 连接设备：将需要连接的设备（如计算机、服务器、路由器等）通过网络线缆连接到交换机的端口上。

2. 配置IP地址：为连接到交换机的设备配置正确的IP地址，确保它们在同一网段内，以便实现互相通信。

3. 开启设备：依次开启交换机和其他设备，确保网络设备正常工作。

4. 配置交换机：通过CLI（命令行界面）、Web界面或SNMP（简单网络管理协议）等方式登录到交换机的配置界面，进行必要的配置，如VLAN、端口聚合、访问控制等。

5. 测试网络连接：在配置完成后，通过Pinging、Tracerouting等工具测试设备之间的网络连接是否畅通，以确保配置正确。

### 使用交换机的注意事项1. 遵守电气规范：在安装和使用交换机时，务必遵守相关的电气规范，确保人身和设备安全。

2. 遵守网络协议：在配置交换机时，应遵守相关的网络协议规范，确保设备之间的互通性。

3. 注意设备散热：确保交换机周围的环境通风良好，避免设备过热导致故障。

4. 定期检查和维护：定期检查交换机的工作状态，如观察LED指示灯、检查网络连接速度等。

及时进行故障排查和设备维护，确保网络稳定运行。

5. 数据安全：在网络中传输敏感数据时，应采取加密和访问控制等措施，确保数据安全。

6. 培训和文档：确保网络管理员熟悉交换机的配置和维护方法，查阅和保存相关的文档和手册，以便在需要时查阅。

### 总结正确使用交换机可以提高网络的稳定性和传输效率。

在使用交换机时，应遵循电气规范和网络协议，注意设备散热，定期检查和维护设备，确保数据安全。

通过熟悉设备操作和文档，可以更好地管理和维护网络设备。
