道路交叉设计解读

公路工程规范中的交叉口设计要求公路交通在现代社会中起着至关重要的作用，而公路工程的规范化设计是确保交通安全和通行效率的关键。

在公路工程规范中，交叉口的设计要求被赋予了特别的重要性。

本文将介绍公路工程规范中关于交叉口设计的要求。

一、交叉口的分类根据交通状况和流量的不同，交叉口被分为不同的类型，包括信号化交叉口、非信号化交叉口、环形交叉口等。

不同类型的交叉口有不同的设计要求，以适应不同的交通条件。

在设计交叉口时，需要根据交通流量和交通组织原则来选择合适的交叉口类型。

对于大流量的交叉口，信号化交叉口通常是一个较好的选择，而对于交通流量较小的地区，环形交叉口可能更为适合。

二、交叉口设计要素交叉口设计要素包括交叉口几何设计要素、标识标线设计要素和交通信号控制设计要素等。

1. 交叉口几何设计要素交叉口几何设计要素包括车道宽度、曲线半径、人行道、中央隔离带等。

其中，车道宽度的合理设计可以提供更好的车辆通行性能和安全性，曲线半径的设计要遵循公路工程规范的要求，以保证交通的安全流畅。

此外，人行道和中央隔离带的设置也是交叉口设计中必不可少的要素，以确保行人和车辆的分离，提高交通安全性。

2. 标识标线设计要素标识标线在交叉口设计中也起到非常重要的作用，它们可以提供交通指引和警告，帮助驾驶员正确行驶。

交叉口标线的设计应遵循国家规范，包括交叉口进口标线、禁止标线、停车线等的设置和规划。

3. 交通信号控制设计要素对于信号化交叉口，交通信号控制是至关重要的设计要素。

它可以指挥交通流量，改善交叉口的通行能力和安全性。

信号控制设计应考虑到交通流量的峰值、通行的方向以及行人的需求等因素。

此外，信号灯的设置和配时设计也需要遵循规范，以最大限度地提高交通效率。

三、交叉口设计的安全性考虑在交叉口设计中，安全性是非常重要的考虑因素。

为了提高交叉口的安全性，设计人员需要考虑涉及的各种因素，如能见度、交通组织、车辆和行人的冲突等。

此外，交叉口的设计应遵循人性化的原则，为行人提供便利和安全的过街设施，减少车辆和行人的冲突。

公路工程平面线形交叉的设计原则和要点公路工程中，平面线形交叉是指两条或多条道路在平面上的交叉部分。

平面线形交叉的设计是公路工程设计的重要组成部分，它直接关系到公路的安全、流畅和舒适性。

本文将介绍平面线形交叉的设计原则和要点。

一、设计原则1. 安全原则平面线形交叉的设计首要考虑的是安全。

在设计过程中，必须考虑车辆的行驶速度、交通流量、视距条件、道路标志和标线等因素，以确保交叉口的安全性。

2. 流畅性原则平面线形交叉的设计应该尽可能地保证交通的流畅性。

设计师应该考虑到车辆行驶的方向、速度、转弯半径等因素，以确保交叉口的流畅性。

3. 舒适性原则平面线形交叉的设计应该尽可能地保证交通的舒适性。

设计师应该考虑到车辆行驶的垂直度、水平度、减速度等因素，以确保交叉口的舒适性。

4. 经济性原则平面线形交叉的设计应该尽可能地节约成本。

设计师应该考虑到交叉口的规模、材料、施工工艺等因素，以确保交叉口的经济性。

二、设计要点1. 交通流量平面线形交叉的设计应该考虑到交通流量。

设计师应该根据交叉口的交通流量确定交叉口的规模和形式，以确保交叉口的安全和流畅。

2. 转弯半径平面线形交叉的设计应该考虑到车辆的转弯半径。

设计师应该根据车辆的行驶速度和转弯半径确定交叉口的半径和弧度，以确保交叉口的安全和流畅。

3. 视距条件平面线形交叉的设计应该考虑到视距条件。

设计师应该根据交叉口的位置和形式确定视距条件，以确保交叉口的安全和舒适性。

4. 道路标志和标线平面线形交叉的设计应该考虑到道路标志和标线。

设计师应该根据交叉口的形式和交通流量确定道路标志和标线，以确保交叉口的安全和流畅。

5. 环境因素平面线形交叉的设计应该考虑到环境因素。

设计师应该根据交叉口所处的环境确定交叉口的规模和形式，以确保交叉口的安全和美观。

6. 施工工艺和材料平面线形交叉的设计应该考虑到施工工艺和材料。

设计师应该根据交叉口的规模和形式确定施工工艺和材料，以确保交叉口的经济性和质量。

-道路交叉设计课件 (二)- 道路交叉设计课件的重要性道路交叉设计是道路工程中非常重要的一环，它涉及到道路的安全性、通行效率以及交通组织等方面。

因此，对于道路交叉设计的课件的学习和掌握，对于道路工程师和交通规划师来说都是至关重要的。

- 道路交叉设计课件的内容道路交叉设计课件主要包括以下内容：1. 道路交叉的类型和分类：包括十字路口、环形交叉口、立交桥等。

2. 道路交叉的设计原则：包括交通安全、通行效率、环境保护等。

3. 道路交叉的设计要素：包括道路宽度、车道数、车道宽度、人行道宽度、交通信号灯等。

4. 道路交叉的设计方法：包括交通流量分析、交通事故分析、交通组织设计等。

5. 道路交叉的施工和管理：包括施工安全、施工质量、交通管理等。

- 道路交叉设计课件的学习方法道路交叉设计课件的学习方法主要包括以下几点：1. 理论学习：通过学习相关的理论知识，掌握道路交叉设计的基本原理和方法。

2. 实践操作：通过实际操作，掌握道路交叉设计的具体技能和方法。

3. 经验总结：通过总结经验，不断提高道路交叉设计的水平和质量。

- 道路交叉设计课件的应用道路交叉设计课件的应用主要包括以下几个方面：1. 道路工程设计：道路交叉设计课件可以为道路工程设计提供重要的参考和指导。

2. 交通规划：道路交叉设计课件可以为交通规划提供重要的数据和分析结果。

3. 道路交通安全：道路交叉设计课件可以为道路交通安全提供重要的保障和支持。

4. 交通组织：道路交叉设计课件可以为交通组织提供重要的决策和指导。

总之，道路交叉设计课件的学习和应用对于道路工程师和交通规划师来说都是非常重要的。

通过学习和应用道路交叉设计课件，可以提高道路交叉设计的水平和质量，为道路交通安全和通行效率提供重要的保障和支持。

城市道路平面交叉口设计设计内容：确定交叉口类型、进行交通组织设计、视距保证、缘石半径、拓宽设计、环形交叉口设计、交叉口竖向设计。

一、平面交叉口的形式1、按交叉口形式分类十字形、X字形、T字形、Y字形、错位交叉、复合交叉等。

2、按渠化交通的程度分类简单交叉口、拓宽路口式交叉口、渠化交叉口。

3、按交通控制分类无信号控制交叉口、有信号控制交叉口（点控制、线控制、面控制）（定周期和不定周期、手工控制和自动控制）。

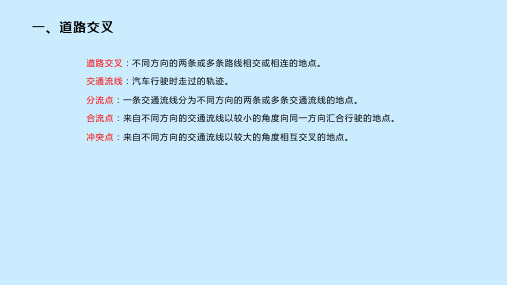

4、按交通组织方式分类A类：信号控制交叉口B类：无信号控制交叉口C类：环形交叉口二、 交叉口的交通组织设计1、交叉口的交通分析交错点的种类：分流点、合流点、冲突点。

冲突点数量多，影响大，主要与左转车流有关，与车道条数成正比。

设计时要尽量减少冲突点，如采用设置信号灯、合理组织左转车、实行单向交通等方法。

2、交叉口的交通组织设计（一）车行道的交通组织1、设置专用车道2、合理组织左转车（1）设置专用左转车道（2）实行交通管制不准左转（3）变左转为右转（4）环形交通3、渠化交通组织4、调整交通组织交通语言包括道路语言和一切关于行的标记、符号、文字指示牌等。

其中最重要的是道路语言。

道路语言是指道路上的交通标线、标示、交通标志和交通信号，还包括以物理形式出现的交通岛、分离岛和栅栏等物理渠化设施（一种特殊的“道路语言”）。

有路必须有道路语言，道路语言是道路不可分割的重要部分。

（二）行人的交通组织1、交叉口人行道的宽度及行人的组织2、人行横道的设置（位置、形式、宽度、通行能力）3、人行天桥或人行地道三、简单交叉口设计1、交叉口的车道宽度一般采用 3.0～3.5米，平面交叉口一条进口车道的宽度宜为3.25m，困难情况下最小宽度可取3.0m；当改建交叉口用地受到限制时，一条进口车道的最小宽度可取 2.8m。

转角导流交通岛右侧右转专用车道应按设计速度及转弯半径大小设置车道加宽。

2、平面交叉口计算行车速度平面交叉口内的设计速度宜为路段的0.5倍-0.7倍。

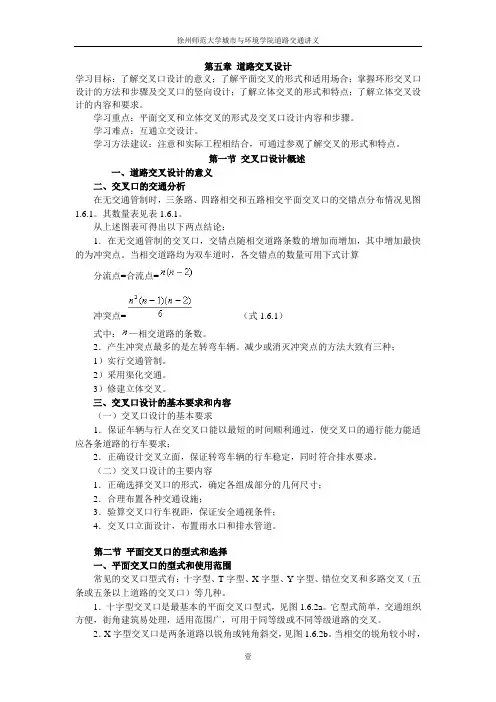

第五章道路交叉设计学习目标：了解交叉口设计的意义；了解平面交叉的形式和适用场合；掌握环形交叉口设计的方法和步骤及交叉口的竖向设计；了解立体交叉的形式和特点；了解立体交叉设计的内容和要求。

学习重点：平面交叉和立体交叉的形式及交叉口设计内容和步骤。

学习难点：互通立交设计。

学习方法建议：注意和实际工程相结合，可通过参观了解交叉的形式和特点。

第一节交叉口设计概述一、道路交叉设计的意义二、交叉口的交通分析在无交通管制时，三条路、四路相交和五路相交平面交叉口的交错点分布情况见图1.6.1。

其数量表见表1.6.1。

从上述图表可得出以下两点结论：1．在无交通管制的交叉口，交错点随相交道路条数的增加而增加，其中增加最快的为冲突点。

当相交道路均为双车道时，各交错点的数量可用下式计算分流点=合流点=冲突点=（式1.6.1）式中：—相交道路的条数。

2．产生冲突点最多的是左转弯车辆。

减少或消灭冲突点的方法大致有三种；1）实行交通管制。

2）采用渠化交通。

3）修建立体交叉。

三、交叉口设计的基本要求和内容（一）交叉口设计的基本要求1．保证车辆与行人在交叉口能以最短的时间顺利通过，使交叉口的通行能力能适应各条道路的行车要求；2．正确设计交叉立面，保证转弯车辆的行车稳定，同时符合排水要求。

（二）交叉口设计的主要内容1．正确选择交叉口的形式，确定各组成部分的几何尺寸；2．合理布置各种交通设施；3．验算交叉口行车视距，保证安全通视条件；4．交叉口立面设计，布置雨水口和排水管道。

第二节平面交叉口的型式和选择一、平面交叉口的型式和使用范围常见的交叉口型式有：十字型、T字型、X字型、Y字型、错位交叉和多路交叉（五条或五条以上道路的交叉口）等几种。

1．十字型交叉口是最基本的平面交叉口型式，见图1.6.2a。

它型式简单，交通组织方便，街角建筑易处理，适用范围广，可用于同等级或不同等级道路的交叉。

2．X字型交叉口是两条道路以锐角或钝角斜交，见图1.6.2b。

公路工程平面线形交叉的设计原则和要点公路工程是现代交通基础设施建设的重要组成部分，而公路交叉口的设计是公路工程中一个非常重要的环节。

公路交叉口是公路路网中交通流量较大的地段，是交通事故高发区域，对于公路交叉口的设计需要考虑到交通安全、交通流畅、经济性等多个方面。

本文将从设计原则和要点两个方面对公路工程平面线形交叉的设计进行探讨。

一、设计原则1. 安全性原则公路交叉口的设计首要考虑的是安全性。

在设计过程中需要考虑到交通事故的发生可能性，尽可能地减少交通事故的发生，保证交通安全。

交叉口的设计需要满足交通流量的需求，同时还要考虑到行车速度、视距、路面标线、信号灯等设施的设置，以确保交通安全。

2. 通行能力原则公路交叉口的设计还需要考虑到通行能力。

通行能力是指交叉口在单位时间内通过车辆的数量，通行能力越大，交通流畅度越高。

交叉口的设计需要考虑到交通流量的需求，同时还需要考虑到车辆的转弯半径、车道宽度、道路坡度等因素，以确保通行能力。

3. 经济性原则公路交叉口的设计还需要考虑到经济性。

经济性是指在保证交通安全和通行能力的前提下，尽可能地减少工程投资和运营成本，以实现经济效益最大化。

交叉口的设计需要合理利用地形地貌，尽可能地减少土方工程和硬质工程的建设。

二、设计要点1. 设计范围和交通流量公路交叉口的设计需要根据实际情况确定设计范围和交通流量。

设计范围包括道路路段、交叉口、引道等部分，交通流量包括各种机动车、非机动车和行人的流量。

设计范围和交通流量是公路交叉口设计的基础，需要根据实际情况进行科学合理的确定。

2. 设计速度和转弯半径公路交叉口的设计需要考虑到车辆的行驶速度和转弯半径。

车辆的行驶速度和转弯半径是影响交叉口通行能力的重要因素。

设计时需要合理确定车辆的行驶速度和转弯半径，以确保交叉口的通行能力和安全性。

3. 车道设置和车道宽度公路交叉口的设计需要合理设置车道和确定车道宽度。

车道设置和车道宽度是影响交叉口通行能力和安全性的重要因素。

道路平面交叉设计道路平面交叉设计是指在城市道路交叉口处，根据交通流量、交通需求以及道路空间等因素，设计合理的平面布局和交通信号设施，以保障交通安全和交通效率的一种工程设计。

本文将详细介绍道路平面交叉设计的背景、设计原则、设计要素以及常用的交通信号设施。

一、背景道路平面交叉设计的目的是为了提高交通流的通行安全性和通行效率，减少交通事故的发生。

随着城市化进程的不断加快，车辆数量的快速增长以及人们出行需求的不断增加，道路交叉口成为交通事故高发区域。

因此，通过合理设计道路平面交叉，能够降低事故发生率，保障交通安全。

二、设计原则1.安全性原则：在交叉口设计中，安全性是首要考虑因素。

应尽量减少交通事故的发生，包括车辆之间的碰撞、行人的闯入等。

因此，设计时要考虑车辆的转弯半径、行人过街设施的设置等。

2.通行效率原则：道路平面交叉设计应既能满足交通流量需求，又能保证交通的高效率。

设计时要充分考虑交通流量的分配和高峰期的通行能力，合理设置车道数量和交通灯控制等装置，以提高交通流的通行效率。

3.秩序原则：为了保障交通秩序，设计时应考虑各方车辆和行人的流线，尽量减少交叉口内的冲突和混乱，提高交通的顺畅度。

这包括合理设置车辆的转弯区域、行人的过街设施以及车辆的黄标线等。

三、设计要素1.车道设置：根据交通流量的需要，设计合理的车道数量和宽度。

在交叉口的前方，根据道路转向需求，设置直行车道、左转车道、右转车道等。

2.交通灯控制：交通灯是交通管理的重要手段之一，能够引导交通流量，减少交通事故的发生。

设计时要根据交通流量的需要，设置合理的交通灯控制方式，包括绿灯时间的设定以及交通灯的安装位置等。

3.行人设施：为了保障行人的安全通行，交叉口设计中要考虑行人过街设施的设置，包括人行横道线、人行过街天桥或地下通道等。

4.车辆引导：为了减少交叉口内的交通混乱和冲突，设计时应设置车辆的引导标志和线路，包括转弯标志、直行标志、可变导向箭头等。

-道路交叉设计课件 (一)近年来，随着城市化进程的不断加快，道路交通事故频发，交通拥堵状况日益严重，给城市交通系统带来了极大的压力。

为了有效规范交通，提高道路通行能力和保障行车安全，道路交叉设计课件应运而生。

一、道路交叉设计的必要性在道路交通设计中，交叉口是交通系统的重要组成部分，是交通流的转换点。

因此，在道路建设中，设计好合理的交叉口，将能有效地减少事故、缓解拥堵，提高行车安全性和道路通行能力。

此外，在城市规划中，选择设计合理、风格统一的交叉口，不仅对保护城市形象有重要作用，还能加强城市管理和规划，提高城市品质。

二、道路交叉设计课件的作用道路交叉设计课件是基于CAD技术和道路交叉口规划、建筑、绿化等知识制作的图形化电子教学资料，通过实例演示、动态展示和多媒体交互等方式，系统地介绍了交叉口设计的基本概念、设计规程以及现场施工要点。

通过学习这些课件，学生不仅能掌握基本的交叉口规划技巧，而且可以更形象、更系统地了解和掌握这些知识，提高学习效果。

三、道路交叉设计课件的制作内容1.基础知识介绍包括交叉口类型的分类、道路级别、交通流量、行车速度等基础知识，以及相应的国家标准和规范。

2.设计要点讲解包括交叉口布局设计、标志标线设置、交通信号控制方式选择等设计要点，以及设计应满足的安全、通行、景观等要求。

3.实例演示通过对市区、郊区、高速公路等不同用途的交叉口进行实际演示，让学生了解交叉口设计的实际应用，学习设计技巧。

4.案例分析介绍近年来发生的几起重大事故，分析事故原因并给出相应的交叉口改造建议。

四、结语随着城市人口和汽车数量的不断增加，与之相关的交通问题也愈加突出，道路交叉设计课件的出现，为我们进一步提高道路交通安全水平、有效缓解交通拥堵、改善城市形象打下了坚实的基础。

学生们需要认真学习这些交通规划知识，做好个人的交通安全意识，为保障城市安全、快速、舒适、便捷的交通秩序做出自己的贡献。

公路工程交叉口设计规范解析交叉口是公路交通系统中最关键的节点之一，合理的交叉口设计能够有效提高道路通行能力，确保交通安全。

而为了规范交叉口设计，各国都制定了相应的交叉口设计规范。

本文将就公路工程交叉口设计规范进行解析，以期加深对该规范的理解。

一、交叉口设计的基本原则与要求交叉口设计的基本原则是确保交通安全、畅通和高效。

这需要考虑以下几个方面的要求：1. 安全：交叉口设计应符合交通安全要求，确保行人和车辆通过交叉口时的安全性。

例如，合理设置人行横道、交通信号灯等设施，减少事故发生的可能性。

2. 畅通：交叉口设计应考虑交通流量，合理设置车道数、车道宽度、转向半径等参数，确保交通流畅，减少堵塞。

3. 高效：交叉口设计应提高交通效率，减少交通拥堵时间。

例如，设置合理的信号灯配时方案、引导道路标志等，提高交通流量。

二、交叉口设计的基本要素交叉口设计规范主要涉及以下几个基本要素：1. 车行道：交叉口设计应合理设置车行道，包括车道宽度、车道线、路缘石等。

根据交通流量和交叉口类型的不同，可以设置单车道、双车道或多车道。

2. 人行横道：为了保障行人安全通行，交叉口设计中应设置人行横道，并合理设置红绿灯等人行信号设施。

3. 转弯半径：交叉口设计中的转弯半径是为了提供车辆正常转弯所需的曲线半径。

大的转弯半径可以减小车辆滑倒和侧滑的风险，并提高交叉口的通行能力。

4. 车辆识别与控制设备：交叉口设计中还需考虑诸如交通信号灯、标志、导向标线等设备，以引导和控制车辆行驶。

三、不同类型交叉口的设计要点不同类型的交叉口有不同的设计要点，下面就几种常见的交叉口类型进行简要介绍：1. 十字交叉口：十字交叉口是最基本的交叉口，其设计要点包括合理设置车道和人行横道，设置交通信号灯等。

2. T型交叉口：T型交叉口是指一条路与另一条支路相交，其设计要点包括设置明确的右转车道、人行横道等。

3. Y型交叉口：Y型交叉口是指一条道路分别与两条支路相交，其设计要点包括设置合理的转向半径、人行横道等。
