城市道路交叉口的渠化设计讲解

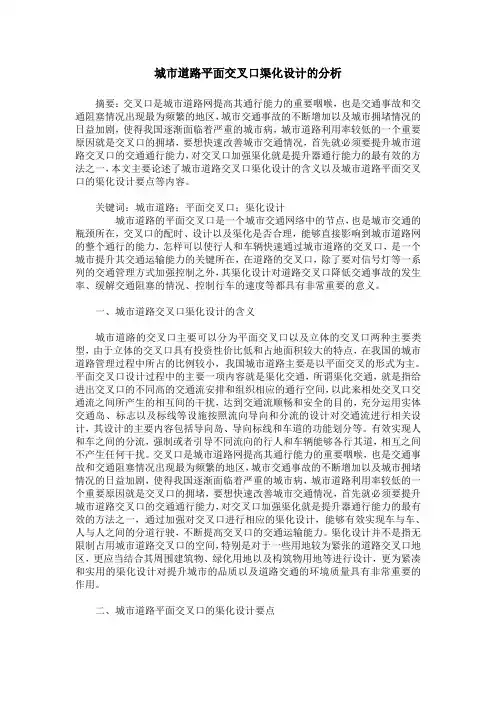

城市道路平面交叉口渠化设计的分析摘要：交叉口是城市道路网提高其通行能力的重要咽喉，也是交通事故和交通阻塞情况出现最为频繁的地区，城市交通事故的不断增加以及城市拥堵情况的日益加剧，使得我国逐渐面临着严重的城市病，城市道路利用率较低的一个重要原因就是交叉口的拥堵，要想快速改善城市交通情况，首先就必须要提升城市道路交叉口的交通通行能力，对交叉口加强渠化就是提升器通行能力的最有效的方法之一，本文主要论述了城市道路交叉口渠化设计的含义以及城市道路平面交叉口的渠化设计要点等内容。

关键词：城市道路；平面交叉口；渠化设计城市道路的平面交叉口是一个城市交通网络中的节点，也是城市交通的瓶颈所在，交叉口的配时、设计以及渠化是否合理，能够直接影响到城市道路网的整个通行的能力，怎样可以使行人和车辆快速通过城市道路的交叉口，是一个城市提升其交通运输能力的关键所在，在道路的交叉口，除了要对信号灯等一系列的交通管理方式加强控制之外，其渠化设计对道路交叉口降低交通事故的发生率、缓解交通阻塞的情况、控制行车的速度等都具有非常重要的意义。

一、城市道路交叉口渠化设计的含义城市道路的交叉口主要可以分为平面交叉口以及立体的交叉口两种主要类型，由于立体的交叉口具有投资性价比低和占地面积较大的特点，在我国的城市道路管理过程中所占的比例较小，我国城市道路主要是以平面交叉的形式为主。

平面交叉口设计过程中的主要一项内容就是渠化交通，所谓渠化交通，就是指给进出交叉口的不同高的交通流安排和组织相应的通行空间，以此来相处交叉口交通流之间所产生的相互间的干扰，达到交通流顺畅和安全的目的，充分运用实体交通岛、标志以及标线等设施按照流向导向和分流的设计对交通流进行相关设计，其设计的主要内容包括导向岛、导向标线和车道的功能划分等。

有效实现人和车之间的分流，强制或者引导不同流向的行人和车辆能够各行其道，相互之间不产生任何干扰。

交叉口是城市道路网提高其通行能力的重要咽喉，也是交通事故和交通阻塞情况出现最为频繁的地区，城市交通事故的不断增加以及城市拥堵情况的日益加剧，使得我国逐渐面临着严重的城市病，城市道路利用率较低的一个重要原因就是交叉口的拥堵，要想快速改善城市交通情况，首先就必须要提升城市道路交叉口的交通通行能力，对交叉口加强渠化就是提升器通行能力的最有效的方法之一，通过加强对交叉口进行相应的渠化设计，能够有效实现车与车、人与人之间的分道行驶，不断提高交叉口的交通运输能力。

交叉口渠化设计方法一、交叉口渠化设计的基本原则在进行交叉口渠化设计时要掌握如下几个设计原则：1、分离原则渠化设计应尽可能减少不同交通流之间的干扰，通过交通标志标线引导交通参与者按照车道分离、机非分离、人车分离的通行方式，促使各行其道。

2、疏导原则明确不同交通流的行驶轨迹，通过单向交通、变向交通、专用道、禁止左转等措施疏导交通流。

二、交叉口渠化设计的一般方法1、交叉口断面分布：相交两条道路交叉口断面的合理分布是渠化设计的先决条件。

由于交叉口的交通流量要远大于路段中交通流量，为保障交叉口进口道与路段通行能力相匹配，应增加进出口车道，对交叉口断面进行合理分布。

增加进出口车道的方法有下列几种：⑴展宽路口：展宽路口的宽度增加值一般为5—15m，长度一般为50—100m，根据道路的等级，根据功能定位不同适当增减。

⑵压缩车道宽度：路段车道宽度为3.75m，进入路口车道宽段为3.5m，在大型车辆不超过10%进口车道可压缩到2.75m，特殊情况下进口车道可压缩到2.5m。

⑶压缩非机动车道宽：如非机动车交通流量不大时，可以压缩非机动车道宽。

⑷削减绿化带：在二块板或三块板绿化带隔离的道路上，如条件允许，可削减交叉口绿化带的宽度，以实现增加车道的功能。

2、车道的功能划分：车道功能的合理划分是交叉口快速分流的重要保障。

渠化设计中要先对交叉口进行交通流量的调查。

根据交通流量调查结果，确定车道的功能划分。

一般的解决方法有如下几种：⑴根据交通需求，确定是否单独设置转弯车道。

当一个信号放行周期内左、右转车辆低于3pcu，在路幅宽度较窄的情况下，可以考虑不设左、右转专用车道。

⑵由于右转交通流的绿灯时间较其它方向的长，因此在路口渠化中，一般右转车道不做重点研究，但右转的进口道和出口道相邻间应留有一定距离，满足一辆小汽车的长度，一般情况下为6米。

⑶左转交通流在路口的冲突点最大，因此在路口渠化设计中应重点解决左转交通问题。

比如施划左转车辆导流线，设置左弯待转区等方法，加强对左转车辆的引导和控制，以减少左转车辆与其它方向行驶的车流冲突，提高交叉口的通行能力。

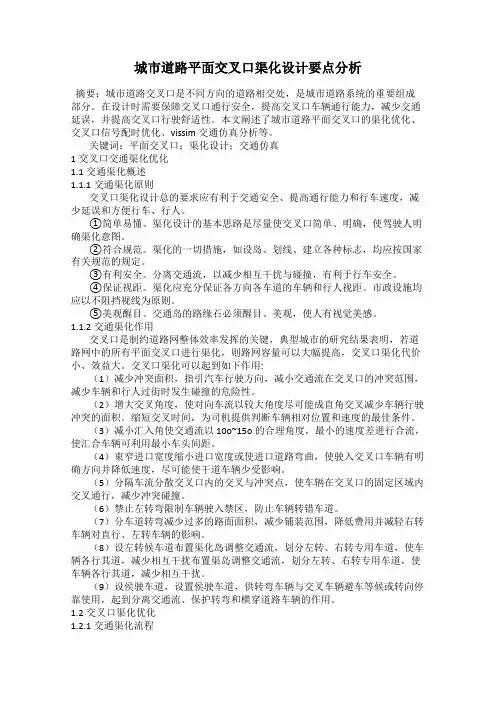

城市道路平面交叉口渠化设计要点分析摘要：城市道路交叉口是不同方向的道路相交处，是城市道路系统的重要组成部分。

在设计时需要保障交叉口通行安全，提高交叉口车辆通行能力，减少交通延误，并提高交叉口行驶舒适性。

本文阐述了城市道路平面交叉口的渠化优化、交叉口信号配时优化、vissim交通仿真分析等。

关键词：平面交叉口；渠化设计；交通仿真1交叉口交通渠化优化1.1交通渠化概述1.1.1交通渠化原则交叉口渠化设计总的要求应有利于交通安全、提高通行能力和行车速度，减少延误和方便行车、行人。

①简单易懂。

渠化设计的基本思路是尽量使交叉口简单、明确，使驾驶人明确渠化意图。

②符合规范。

渠化的一切措施，如设岛、划线、建立各种标志，均应按国家有关规范的规定。

③有利安全。

分离交通流，以减少相互干扰与碰撞，有利于行车安全。

④保证视距。

渠化应充分保证各方向各车道的车辆和行人视距。

市政设施均应以不阻挡视线为原则。

⑤美观醒目。

交通岛的路缘石必须醒目、美观，使人有视觉美感。

1.1.2交通渠化作用交叉口是制约道路网整体效率发挥的关键，典型城市的研究结果表明，若道路网中的所有平面交叉口进行渠化，则路网容量可以大幅提高，交叉口渠化代价小、效益大。

交叉口渠化可以起到如下作用:（1）减少冲突面积，指引汽车行驶方向，减小交通流在交叉口的冲突范围，减少车辆和行人过街时发生碰撞的危险性。

（2）增大交叉角度，使对向车流以较大角度尽可能成直角交叉减少车辆行驶冲突的面积。

缩短交叉时间，为司机提供判断车辆相对位置和速度的最佳条件。

（3）减小汇入角使交通流以 10o~15o的合理角度，最小的速度差进行合流，使汇合车辆可利用最小车头间距。

（4）束窄进口宽度缩小进口宽度或使进口道路弯曲，使驶入交叉口车辆有明确方向并降低速度，尽可能使干道车辆少受影响。

（5）分隔车流分散交叉口内的交叉与冲突点，使车辆在交叉口的固定区域内交叉通行，减少冲突碰撞。

（6）禁止左转弯限制车辆驶入禁区，防止车辆转错车道。

浅谈城市道路平面交叉口渠化设计摘要：交叉口渠化设计是城市道路设计中重要的组成部分，渠化设计可以减少交通冲突点，提高道路的通行能力，从而减少交通隐患的发生，增加道路的快捷性和安全性。

关键字：城市道路渠化设计通行能力一概述：交叉口是道路网的交点，是交通网络的咽喉，是交通事故的多发地和交通瓶颈所在。

交叉口拥堵是造成道路利用率低下的主要原因，合理的交叉口渠化设计对道路畅通的作用非常重大。

通过交叉口的渠化设计可以最大限度地提高道路资源的利用率；实现人与车，车与车分道行驶，互不干扰，能够有效地保证行人和自行车的安全。

所以交叉口渠化设计对于提高道路的通行能力，减少车流冲突，缓解交通阻塞，降低交通事故等都具有很大的现实意义。

所谓渠化设计就是通过导流岛与路面标线相结合，在交叉口平面几何构造上通过拓宽进口车道，增加专左或专右车道数量；设置交通岛、交通标志、施划标线等实现人车分流，引导或强制不同流向的车辆和行人各行其道；以分隔或限制冲突的车流为目的一种综合设计方式。

恰当的渠化设计可以控制交通流，调整冲突角度，使交叉口的空间得到充分利用，提高交叉口通行能力并增加其安全性。

交叉口渠化设计主要有以下几种途径：1 在路口进口道增设专左或专右车道，增大交通流断面，令特定车流使用特定车道，从而缩短车辆排队长度。

2 适当减少车道宽度，达到强制减速目的，最大程度避免进口道车辆因速度过快而产生的追尾事故。

3 设置交通导流岛，明确交叉口内各个方向车辆的行进轨迹，避免交通流的交织和冲突，在提高交叉口空间利用率的同时增进行车的安全性。

4 尽量缩小交叉口空间，缩短车辆通过停车线之间距离，使停车线及人行横道线的位置尽可能靠近交叉口中心，并结合信号灯控制实现人车分离，使人、车最便捷、最快速的通过交叉口。

5 偏移交叉口处道路中线，使进口道与出口道直行车道轨迹相对应。

二渠化设计：1交叉口进口车道设计(1)进口道宽度及车道数的设计交叉口进口道车道数应根据进口道通行能力同路段通行能力相匹配的原则进行增加；进口道应确保增加车道数所需宽度。

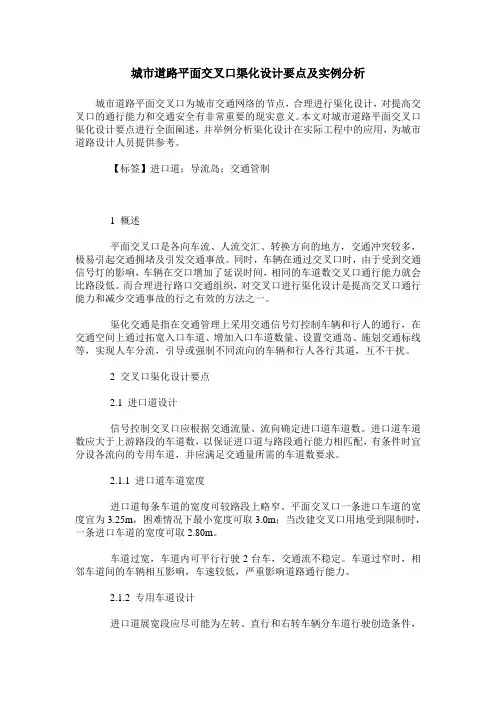

城市道路平面交叉口渠化设计要点及实例分析城市道路平面交叉口为城市交通网络的节点，合理进行渠化设计，对提高交叉口的通行能力和交通安全有非常重要的现实意义。

本文对城市道路平面交叉口渠化设计要点进行全面阐述，并举例分析渠化设计在实际工程中的应用，为城市道路设计人员提供参考。

【标签】进口道；导流岛；交通管制1 概述平面交叉口是各向车流、人流交汇、转换方向的地方，交通冲突较多，极易引起交通拥堵及引发交通事故。

同时，车辆在通过交叉口时，由于受到交通信号灯的影响，车辆在交口增加了延误时间，相同的车道数交叉口通行能力就会比路段低。

而合理进行路口交通组织，对交叉口进行渠化设计是提高交叉口通行能力和减少交通事故的行之有效的方法之一。

渠化交通是指在交通管理上采用交通信号灯控制车辆和行人的通行，在交通空间上通过拓宽入口车道、增加入口车道数量、设置交通岛、施划交通标线等，实现人车分流，引导或强制不同流向的车辆和行人各行其道，互不干扰。

2 交叉口渠化设计要点2.1 进口道设计信号控制交叉口应根据交通流量、流向确定进口道车道数。

进口道车道数应大于上游路段的车道数，以保证进口道与路段通行能力相匹配，有条件时宜分设各流向的专用车道，并应满足交通量所需的车道数要求。

2.1.1 进口道车道宽度进口道每条车道的宽度可较路段上略窄。

平面交叉口一条进口车道的宽度宜为3.25m，困难情况下最小宽度可取3.0m；当改建交叉口用地受到限制时，一条进口车道的宽度可取2.80m。

车道过宽，车道内可平行行驶2台车，交通流不稳定。

车道过窄时，相邻车道间的车辆相互影响，车速较低，严重影响道路通行能力。

2.1.2 专用车道设计进口道展宽段应尽可能为左转、直行和右转车辆分车道行驶创造条件，特别是设置有专用箭头灯时，必须设置相应的专用车道。

当高峰15min内每信号周期左转车平均流量达2辆时，宜设左转专用车道。

当右转交通为主流交通，或者横过人行道的行人或非机动车非常多，右转车也非常多时，应设置右转专用车道。

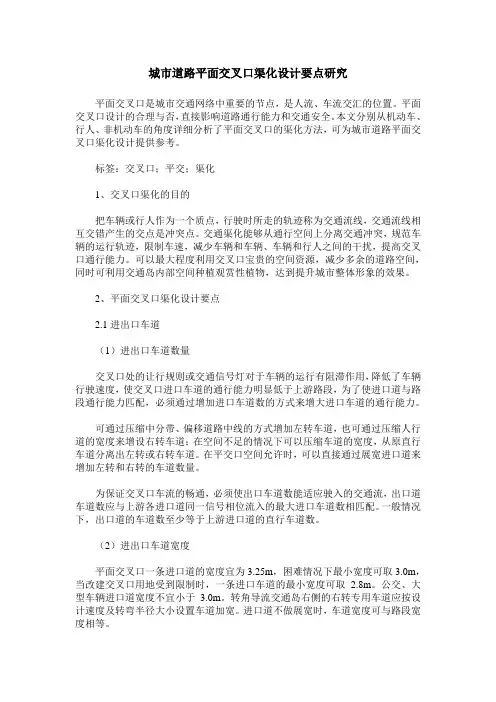

城市道路平面交叉口渠化设计要点研究平面交叉口是城市交通网络中重要的节点，是人流、车流交汇的位置。

平面交叉口设计的合理与否，直接影响道路通行能力和交通安全。

本文分别从机动车、行人、非机动车的角度详细分析了平面交叉口的渠化方法，可为城市道路平面交叉口渠化设计提供参考。

标签：交叉口；平交；渠化1、交叉口渠化的目的把车辆或行人作为一个质点，行驶时所走的轨迹称为交通流线，交通流线相互交错产生的交点是冲突点。

交通渠化能够从通行空间上分离交通冲突，规范车辆的运行轨迹，限制车速，减少车辆和车辆、车辆和行人之间的干扰，提高交叉口通行能力。

可以最大程度利用交叉口宝贵的空间资源，减少多余的道路空间，同时可利用交通岛内部空间种植观赏性植物，达到提升城市整体形象的效果。

2、平面交叉口渠化设计要点2.1进出口车道（1）进出口车道数量交叉口处的让行规则或交通信号灯对于车辆的运行有阻滞作用，降低了车辆行驶速度，使交叉口进口车道的通行能力明显低于上游路段，为了使进口道与路段通行能力匹配，必须通过增加进口车道数的方式来增大进口车道的通行能力。

可通过压缩中分带、偏移道路中线的方式增加左转车道，也可通过压缩人行道的宽度来增设右转车道；在空间不足的情况下可以压缩车道的宽度，从原直行车道分离出左转或右转车道。

在平交口空间允许时，可以直接通过展宽进口道来增加左转和右转的车道数量。

为保证交叉口车流的畅通，必须使出口车道数能适应驶入的交通流，出口道车道数应与上游各进口道同一信号相位流入的最大进口车道数相匹配。

一般情况下，出口道的车道数至少等于上游进口道的直行车道数。

（2）进出口车道宽度平面交叉口一条进口道的宽度宜为3.25m，困难情况下最小宽度可取3.0m，当改建交叉口用地受到限制时，一条进口车道的最小宽度可取 2.8m。

公交、大型车辆进口道宽度不宜小于 3.0m。

转角导流交通岛右侧的右转专用车道应按设计速度及转弯半径大小设置车道加宽。

进口道不做展宽时，车道宽度可与路段宽度相等。

城市道路平面交叉口渠化方法分析在交通拥堵区域，由于人流量、车流量较大、可拓宽余地小、车流运行状况复杂等因素，交通渠化设计的难度较大。

本文针对交通拥堵区域的交通运行特性，对平面交叉口展宽处理和交通岛设置具体内容和设计方法进行了研究分析。

一、交通拥堵区域交叉口交通岛设置方法对于拥堵区域的交叉口，交通岛的设置能较大地提高交叉口的通行能力，交通岛的设置能缩窄交叉口的面积、缩短行人过街的距离、分流右转车流等方面的作用。

一般情况下，交通岛应设在行车轨迹最少通过的位置，布置交通岛应使行车自然方便，各交通岛的面积不宜太小。

交通岛上的绿化必须醒目，高度应适中，以保证司机视野开阔，并应考虑其对城市景观的影响。

根据交通岛的功能以及布置位置，可分为分车岛（分隔带）、中心岛、方向岛和安全岛。

设置交通岛或画线标志（阴影岛）使交通流分开成为隔离行车。

交通岛的标示及端部处理：交通岛根据其大小、位置和用途可以采用缘石、路面标线和路面边缘标示等方式來凸显边界。

交通岛的端部应醒目明了，并在外形上能诱导车辆前进方向。

以下分别以方向岛和安全岛为例，对该两类的交通岛的设置进行分析说明。

1.1方向岛方向岛大多设置在车行道的死点上，用以引导不同方向的车流，限制行车路线和减少车流的冲突，主要是由大多数车流行驶轨迹所形成的无交通路面。

根据我国的城市建设经验，采用集中的大岛比混乱分散的小岛为好。

方向岛一般采用缘石围成高于路面的实体岛，当岛面窄小时，可采用路面标线表示的隐形岛。

方向岛的边缘线形为直线与圆曲线的组合，其端部最小圆曲线半径为0.5m。

利用布置的方向岛，可以限制行车方向，也能限制车道宽度，控制车速，达到优化交通组织减少事故的目的。

1.2安全岛。

若平面交叉口过街行人较多，且过街距离较长，则应设置安全岛，以确保行人安全。

人行横道的长度如果超过行人在红灯时间所走的距离（一般15～20m），也需要在道路上设置安全岛（行人过街驻留岛）。

二、交通拥堵区域交叉口展宽处理方法交叉口展宽是通过增加交叉口的进口道车道数，提高交叉口的通行能力，对缓解交通拥堵能起到立竿见影的效果。

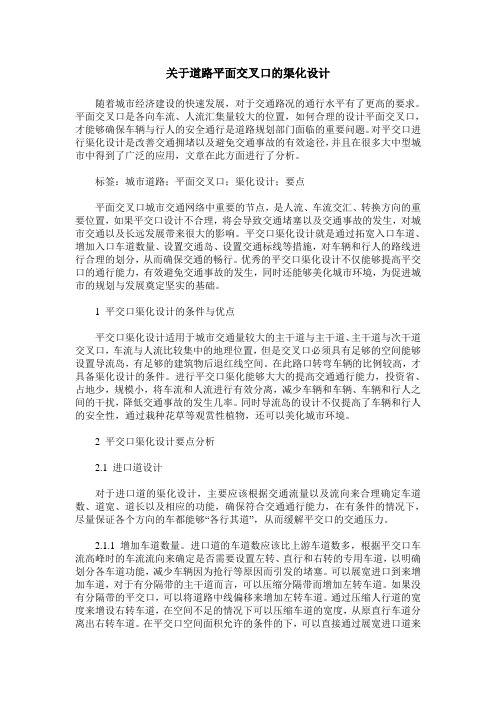

关于道路平面交叉口的渠化设计随着城市经济建设的快速发展，对于交通路况的通行水平有了更高的要求。

平面交叉口是各向车流、人流汇集量较大的位置，如何合理的设计平面交叉口，才能够确保车辆与行人的安全通行是道路规划部门面临的重要问题。

对平交口进行渠化设计是改善交通拥堵以及避免交通事故的有效途径，并且在很多大中型城市中得到了广泛的应用，文章在此方面进行了分析。

标签：城市道路；平面交叉口；渠化设计；要点平面交叉口城市交通网络中重要的节点，是人流、车流交汇、转换方向的重要位置，如果平交口设计不合理，将会导致交通堵塞以及交通事故的发生，对城市交通以及长远发展带来很大的影响。

平交口渠化设计就是通过拓宽入口车道、增加入口车道数量、设置交通岛、设置交通标线等措施，对车辆和行人的路线进行合理的划分，从而确保交通的畅行。

优秀的平交口渠化设计不仅能够提高平交口的通行能力，有效避免交通事故的发生，同时还能够美化城市环境，为促进城市的规划与发展奠定坚实的基础。

1 平交口渠化设计的条件与优点平交口渠化设计适用于城市交通量较大的主干道与主干道、主干道与次干道交叉口，车流与人流比较集中的地理位置，但是交叉口必须具有足够的空间能够设置导流岛，有足够的建筑物后退红线空间。

在此路口转弯车辆的比例较高，才具备渠化设计的条件。

进行平交口渠化能够大大的提高交通通行能力，投资省、占地少，规模小，将车流和人流进行有效分离，减少车辆和车辆、车辆和行人之间的干扰，降低交通事故的发生几率。

同时导流岛的设计不仅提高了车辆和行人的安全性，通过栽种花草等观赏性植物，还可以美化城市环境。

2 平交口渠化设计要点分析2.1 进口道设计对于进口道的渠化设计，主要应该根据交通流量以及流向来合理确定车道数、道宽、道长以及相应的功能，确保符合交通通行能力，在有条件的情况下，尽量保证各个方向的车都能够“各行其道”，从而缓解平交口的交通压力。

2.1.1 增加车道数量。

进口道的车道数应该比上游车道数多，根据平交口车流高峰时的车流流向来确定是否需要设置左转、直行和右转的专用车道，以明确划分各车道功能，减少车辆因为抢行等原因而引发的堵塞。

说明一、项目概况市城区由于交叉口面积比较大，道路标志标线等管理设施不完善，电动车、自行车比较多，居民交通法规意识不强等。

使得道路交叉口秩序混乱、交通安全突出、交通效率低。

受甲方委托，我院承担市城区道路交叉口工程设计及施工图设计任务。

项目分三个阶段：第一阶段，主要对市关键交叉口进行交通工程设计；第二阶段，对七个交叉口中的四个典型交叉口进行施工图设计；第三阶段：交叉口建设实施过程中进行现场指导。

该项目首次把交叉口的交通工程设计与施工图设计紧密结合，把交叉口规划的先进理念和方法全面应用落实，对解决道路规划与建设脱节问题具有重要意义，对市交叉口规划建设具有良好的示范和指导作用。

二、存在问题市交叉口面积普遍比较大，道路标志标线等管理设施不完善，居民交通法规意识不强。

另外还有一个需要切实妥善解决的问题：市市区道路摩托车比较多，而且根据当地交通管理规定摩托车在路段上走非机动车道。

这样使得市道路交叉口秩序混乱、交通安全突出、交通效率低。

三、对策道路的设计方案应尽可能避免已有交叉口出现的问题，但也要考虑交叉口的协调性，尽可能沿用已有交叉口的可行方案。

交叉口方案设计原则：1、合理利用交叉口空间。

针对交叉口比较大的特点，设计交通导流岛，通过交通导流岛分离交通流，使其有序，提高效率；把更多的空间给慢行交通使用，以保证他们的安全。

2、分离主要冲突交通流；在进口道横向分离各类交通流，在交叉口内部明确机动车的行驶轨迹，减少冲突，保障安全，提高效率；针对交通秩序较差的特点，交叉口尽量采用硬隔离设施隔离各种交通流。

3、遵从以人为本的原则，在较宽的过街横道上设置行人过街安全岛。

四、主要设计规范及技术设计标准(1)《公路工程设计标准》JTG B01-2003(2)《城市道路设计规范》CJJ37-90(3)《公路路线设计规范》JTG D20-2006(4)《城市道路和建筑物无障碍设计规范》JGJ50-2001(5)《城市道路路基工程路面施工及验收规范》CJJ44-91(6)《公路路基设计规范》JTG D30-2004(7)《公路路基施工技术规范》JTJ 033-95(8)《公路沥青路面设计规范》JTJ 014-97(9)《沥青路面施工及验收规范》GB 50092-96(10)《公路路面基层施工技术规范》JTJ 034-2000(11)《联锁型路面砖路面施工及验收规程》CJJ 79-98(12)《中华人民共和国工程建设标准强制性条文—城市建设部分》(13)《公路工程抗震设计规范》JTJ004-89(14)《道路交通标志和标线》GB5768-1999五、设计要点1、机动车道布局设计交叉进口道的车道数比相连的上游路段车道数多，尽可能实现车辆转向专用车道；出口车道的车道数至少与路段车道数相同。
