下载文档原格式
单组分脱醇型硅酮密封胶的性能研究与探讨引言：硅酮密封胶作为一种高性能密封材料，受到了广泛应用和深入研究。
传统的硅酮密封胶存在着渗油、收缩等问题，难以满足苛刻的应用环境和要求。
为了应对这种情况，单组分脱醇型硅酮密封胶应运而生，可以有效地解决传统硅酮密封胶的种种问题，具有很好的应用前景。
本文通过对单组分脱醇型硅酮密封胶的性能进行研究和探讨，旨在为相关领域的研究提供参考和借鉴。
一、单组分脱醇型硅酮密封胶的基本概念单组分脱醇型硅酮密封胶是一种新型的密封材料，相比传统的硅酮密封胶，其含醇基量较少，采用了先进的脱醇技术，性能更加优越。
在使用时，只需要将单组分脱醇型硅酮密封胶涂覆在需要密封的部位上，随着时间的推移，材料中的醇分子会逐渐挥发，形成一层坚韧的硅化物密封层，能够很好地抵抗氧化、紫外线、高温、寒冷等恶劣环境的影响，保持材料的耐久性和稳定性。
二、单组分脱醇型硅酮密封胶的性能1.耐化学性能单组分脱醇型硅酮密封胶具有非常优异的耐化学性能，能够很好地抵御各种有害物质的侵蚀，如油、水、化学试剂等。
这种性能使得单组分脱醇型硅酮密封胶在工业、汽车、航空等领域得到了广泛应用。
2.耐高温性能单组分脱醇型硅酮密封胶的硅化物密封层能够承受高温的侵蚀，具有很好的耐高温性能。
在高温环境下，硅化物密封层的硬度和强度并不会明显下降，仍能很好地保持密封效果，这使得单组分脱醇型硅酮密封胶在一些高温环境下得到了广泛应用。
3.耐紫外线性能单组分脱醇型硅酮密封胶的硅化物密封层能够有效地抵抗紫外线的侵蚀，具有很好的耐紫外线性能。
这种性能使得单组分脱醇型硅酮密封胶在建筑、机械等领域中的应用得到了广泛推广。
4. 耐磨性能单组分脱醇型硅酮密封胶在含有颗粒物质较多的环境下，具有很好的耐磨性能。
硅化物密封层能够有效地抵抗机械化反应的破坏，长期保持良好的密封性和耐久性。
三、单组分脱醇型硅酮密封胶的应用前景单组分脱醇型硅酮密封胶作为一种新型的密封材料，具有很好的应用前景。
一种等比例双组分脱醇型有机硅密封胶及其制备方法与应用与流程摘要：一、背景介绍1.有机硅密封胶的重要性2.等比例双组分脱醇型有机硅密封胶的市场需求二、制备方法1.原料选择2.制备流程a.制备A组分b.制备B组分c.A组分与B组分的混合d.固化过程三、应用与流程1.应用领域a.电子产品b.建筑行业c.汽车制造d.其它需要密封的场合2.密封胶的使用流程a.表面处理b.胶液涂抹c.固化等待d.密封检查正文：在我们日常生活中，有机硅密封胶的应用无处不在。
它具有良好的密封性能、耐高低温性能、电气性能以及优异的防潮、防电晕、抗震和耐老化性能，广泛应用于工业产品的粘接和密封。
随着科技的发展和市场的需求，一种等比例双组分脱醇型有机硅密封胶应运而生。
等比例双组分脱醇型有机硅密封胶的制备方法主要包括以下几个步骤：首先，选择合适的原料。
A组分主要由-二羟基聚二甲基硅氧烷、活性碳酸钙、二甲基硅油、交联剂、偶联剂和催化剂等组成；B组分主要由甲基三乙氧基硅烷、硅烷偶联剂、催化剂和溶剂等组成。
制备过程如下：1.制备A组分：将-二羟基聚二甲基硅氧烷、活性碳酸钙、二甲基硅油、交联剂、偶联剂和催化剂等原料混合均匀，搅拌均匀，得到A组分。
2.制备B组分：将甲基三乙氧基硅烷、硅烷偶联剂、催化剂和溶剂等原料混合均匀，搅拌均匀，得到B组分。
3.A组分与B组分的混合：在A组分和B组分中分别加入适量的催化剂，然后将A组分和B组分按等比例混合均匀。
4.固化过程：将混合好的胶液涂抹到需要密封的表面上，然后进行固化。
固化过程中，胶液会逐渐变硬，最终形成具有优异密封性能的等比例双组分脱醇型有机硅密封胶。
等比例双组分脱醇型有机硅密封胶在电子产品、建筑行业、汽车制造等领域有着广泛的应用。
在使用过程中，首先进行表面处理，确保密封表面干净、无油、无尘。
然后将混合好的胶液均匀涂抹到密封部位，涂抹过程中要注意避免气泡的产生。
涂抹完成后，进行固化等待，待胶液完全固化后，进行检查密封效果。
脱醇型贮存稳定快干密封胶的研制作者：庞文武，陈炳耀，陈德启，全文高，杨超群来源：《粘接》2021年第11期摘要：试验采用烷氧基封端聚二甲基硅氧烷（107胶）作为脱醇型密封胶的基胶，以气相白炭黑为填充原料，通过搭配适量交联剂、偶联剂和催化剂等功能助剂，制备了贮存性能稳定、胶液快干的脱醇型有机硅密封胶。
研究了填料气相白炭黑、交联剂和催化剂添加量对密封胶硫化性能的影响，考查偶联剂选型与密封胶贮存稳定性的关系。
结果发现，当选用乙烯基二甲氧基为基胶、气相白炭黑作为填料、甲基三甲氧基硅烷作为交联剂、钛酸酯为催化剂以及双氨基硅烷与环氧基硅烷混合液为偶联剂时，制备的脱醇型密封胶综合性能最佳，具有最优的贮存稳定性和较佳的剪切强度等力学性能。
关键词：室温快干;脱醇型密封胶;烷氧基封端;贮存稳定性中图分类号：TQ436+.6 文献标识码：A 文章编号：1001-5922（2021）11-0020-04Development of Dealcoholized Storage-stable andQuick-drying SealantPang Wenwu2， Chen Bingyao1， Chen Deqi2， Quan Wengao2， Yang Chaoqun1（1. Guangdong Sanvo Chemical Industry Technology Limited， Zhongshan 528429， China;2.Guangdong Sanvo Holdings Ltd.， Zhongshan 528325， China）Abstract：Alkyxy sealing end polydiethylsiloxane （107 glue） was used as the base of decol sealant， with gas phase white carbon black as the filling raw material， and the RTV-1 organo-silicon sealant was prepared with appropriate amount of crosslinker， coupling agent and catalyst. The effect of white carbon black， crosslinker and catalyst addition on the sulphation properties was studied and then the relationship between coupling selection and the storage stability was investigated. The test results found that when the vinyl dimethoxy group was elected as the base glue， gas phase white carbon black as a filler， methyltrimethylsilane was used as a crosslinker， titanate acts as a catalyst， and when diamaminsilane and mixture with epoxysilane are conjugated， the prepared deol sealant has the best comprehensive properties， including optimal storage stability and better shear strength.Key words：quick drying at room temperature; deol sealant; aloxxy sealing end; storage stability0 前言單组分室温硫化密封胶具有良好的粘接性和密封效果，在耐老化、耐高低温、耐紫外线辐射等方面表现突出，广泛地运用于门窗粘接、交通防水、石材密封等工业、民生领域。

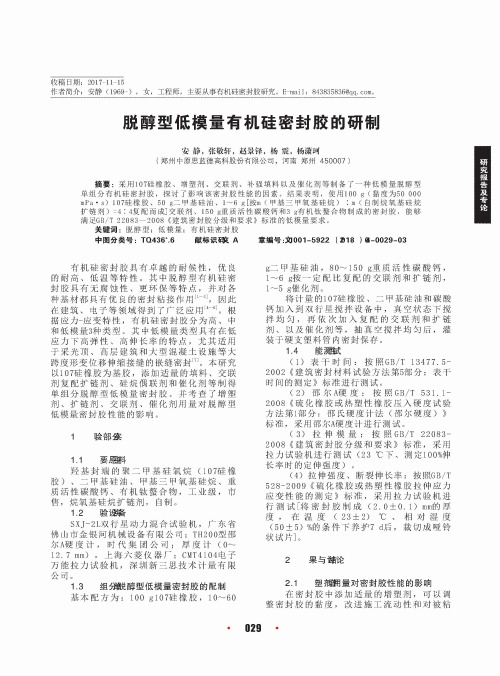

收稿日期：2017-11-15作者简介：安静（1969-)，女，工程师，主要从事有机硅密封胶研究。
E-mail:843835836@。
脱醇型低模量有机硅密封胶的研制安静，张敬轩，赵景铎，杨震，杨潇珂(郑州中原思蓝德高科股份有限公司，河南郑州450007)摘要：采用107硅橡胶、增塑剂、交联剂、补强填料以及催化剂等制备了一种低模量脱醇型单组分有机硅密封胶，探讨了影响该密封胶性能的因素。
结果表明，使用100 g(黏度为50 000 mPa • s)107硅橡胶、50 g二甲基硅油、1〜6 g[按m (甲基三甲氧基硅烷）：m (自制烷氧基硅烷扩链剂）=4: 4复配而成]交联剂、150 g重质活性碳酸钙和3 g有机钛螯合物制成的密封胶，能够 满足GB/T 22083 — 2008《建筑密封胶分级和要求》标准的低模量要求。
关键词：脱醇型；低模量；有机硅密封胶中图分类号：T Q436+.6献标识码i t A章编号:；S)〇〇1-E(2118 ) «-0029-03有机硅密封胶具有卓越的耐候性，优良 的耐高、低温等特性。
其中脱醇型有机硅密封胶具有无腐蚀性、更环保等特点，并对各 种基材都具有优良的密封粘接作用[^]，因此 在建筑、电子等领域得到了广泛应用^5]。
根 据应力-应变特性，有机硅密封胶分为高、中和低模量3种类型。
其中低模量类型具有在低应力下高弹性、高伸长率的特点，尤其适用 于采光顶、高层建筑和大型混凝土设施等大跨度形变位移伸缩接缝的嵌缝密封[7]。
本研究 以107硅橡胶为基胶，添加适量的填料、交联 剂复配扩链剂、硅烷偶联剂和催化剂等制得单组分脱醇型低模量密封胶。
并考查了增塑剂、扩链剂、交联剂、催化剂用量对脱醇型低模量密封胶性能的影响。
1验部蜜1.1 要臟羟基封端的聚二甲基硅氧烷（107硅橡 胶）、二甲基硅油、甲基三甲氧基硅烷、重 质活性碳酸钙、有机钛螯合物，工业级，市 售，烷氧基硅烷扩链剂，自制。

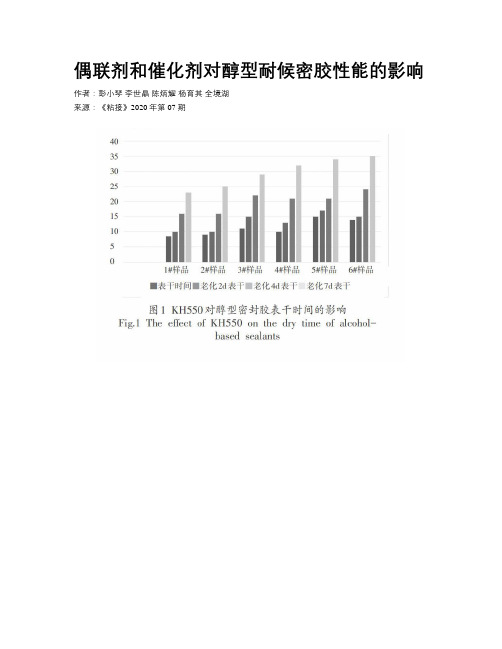

偶联剂和催化剂对醇型耐候密胶性能的影响作者：彭小琴李世晶陈炳耀杨育其全境湖来源：《粘接》2020年第07期商要：主要研究了不同用量的偶联剂-KH550、KH560和催化剂-二月桂二有机锡对单组份脱醇RTV-1硅橡胶性能的影响。
研究表明，醇型硅酮密封胶配方中加入基料量0.1%以下的KH550有较好的热老化性能;醇型硅酮密封胶配方中加入偶联剂对粘接强度影响不明显;配方中加入基料量0.1-0.2%的KH560有较好的综合性能;催化剂用量在0.02%胶浆的综合性能优良，有较好的储存稳定性和粘接强度。
关键字偶联剂;催化剂;硅橡胶.中图分类号：TO314.24+2;TQ436+.6文献标识码：A文章编号：1001-5922（2020）07-0009-04脱醇型RTV-1耐候密封胶相比较于酮肟型RTV-1耐候密封胶，无刺激性气味，对金属无腐蚀，粘接性好，价格较为低廉的特点，是一类综合性能较好的RTV-1耐候密封胶。
实际运用中，醇型胶存在一些缺点，其中最为明显的缺点是储存稳定性差，热加速老化后的性能，与未加速老化的性能相差较大。
本文通过试验，对比了各种用量的KH550、KH560和催化剂对脱醇型单组份RTV-1硅橡胶性能的影响。
1试验1.1主要原材料a，w二羥基聚二甲基硅氧烷，粘度20000mPa.s，江西蓝星星火有机硅有限公司;a，o二羟基聚二甲基硅氧烷，粘度80000mPa.s，唐山三友化工股份有限公司;势通306-1纳米碳酸钙，江西势通钙业有限公司重质碳酸钙，江西广源化工有限责任公司;KS80纳米碳酸钙，连州市凯恩斯纳米材料有限公司;801纳米碳酸钙，恩平燕怡新材料有限公司;3#白矿油，茂名市永嘉化工有限公司;甲基三甲氧基硅烷，湖北新蓝天新材料有限公司;钛络合物催化剂，湖南罗斯化工有限公司;KH550，湖北新蓝天新材料有限公司;KH560，湖北新蓝天新材料有限公司;二月桂二有机易，湖北新蓝天新材料有限公司。
脱醇型低模量有机硅密封胶的研制安静;张敬轩;赵景铎;杨震;杨潇珂【摘要】采用107硅橡胶、增塑剂、交联剂、补强填料以及催化剂等制备了一种低模量脱醇型单组分有机硅密封胶,探讨了影响该密封胶性能的因素.结果表明,使用100 g(黏度为50000 mPa·s)107硅橡胶、50 g二甲基硅油、1~6 g[按m(甲基三甲氧基硅烷):m(自制烷氧基硅烷扩链剂)=4:4复配而成]交联剂、150 g重质活性碳酸钙和3 g有机钛螯合物制成的密封胶,能够满足GB/T 22083—2008《建筑密封胶分级和要求》标准的低模量要求.%A one-component dealcoholized silicone sealant with low modulus was prepared with 107 silicone rubber, plasticizer, cross-linking agent, reinforcing filler and catalyst as the raw materials. The factors to influence the properties of the sealant were investigated. The results showed that the sealant obtainted with 100 parts of 107 silicone rubber with viscosity of 50 000 mPa·s, 50 parts of dimethyl silicone oil, 1~ 6 parts of cross-linking agent compounded from methyltrimethoxy silane and home-made alkoxy silane chain extender (weight ratio of 4:4), 150 parts of activated heavycalcium carbonate and 3 parts of organic titanium chelate satisfied the requirement of low modulus in the standard GB/T22083-2008"Classification and requirements for building sealants".【期刊名称】《粘接》【年(卷),期】2018(039)004【总页数】3页(P29-31)【关键词】脱醇型;低模量;有机硅密封胶【作者】安静;张敬轩;赵景铎;杨震;杨潇珂【作者单位】郑州中原思蓝德高科股份有限公司,河南郑州 450007;郑州中原思蓝德高科股份有限公司,河南郑州 450007;郑州中原思蓝德高科股份有限公司,河南郑州 450007;郑州中原思蓝德高科股份有限公司,河南郑州 450007;郑州中原思蓝德高科股份有限公司,河南郑州 450007【正文语种】中文【中图分类】TQ436+.6有机硅密封胶具有卓越的耐候性，优良的耐高、低温等特性。
光伏组件用脱醇型RTV-1硅酮密封胶的制备及性能影响因素研究孙明辉;刘海涛【摘要】采用烷氧基封端的聚二甲基硅氧烷制备了一种脱醇型光伏组件用RTV-1硅酮密封胶,探讨了交联剂含量、催化剂类型和用量以及偶联剂类型和用量对该光伏胶表干时间、深层固化、贮存稳定性、耐黄变性能和粘接性能等的影响.结果表明,交联剂质量分数在2％左右时,具有较佳的固化速率、贮存稳定性和挤出施工性能;选用有机锡螯合物作催化剂且添加量在3‰左右时,能够获得良好的固化速率,且贮存性能稳定;使用KH-540和KH-590复配型偶联剂,对电池组件材料具有良好的粘接和抗黄变性能.%Using the alkoxy-terminated polydimethylsiloxane a dealcoholized type RTV-1 silicone sealant for solar PV modules was prepared.And the effects of the crosslinker content,type and content of the catalysts as well as type and content of the coupling agents on the tack free time,curing rate,storage stability,yellowing resistance and bonding properties were discussed.The results showed that when the crosslinker content was about 2.0 phr,the sealant had better curing rate,storage stability and extruding workability;when the content of organotin chelate as the catalyst was about 3％,the sealant had better curing rate and storage stability.In addition,it showed that the sealant had better yellowing resistance and adhesion properties to different substrates for the solar PV modules when KH-540&KH-590 were used as the compound coupling agent.【期刊名称】《粘接》【年(卷),期】2017(000)011【总页数】4页(P40-43)【关键词】光伏组件;脱醇型;硅胶【作者】孙明辉;刘海涛【作者单位】广州机械科学研究院有限公司,广东广州510700;国家橡塑密封工程技术研究中心,广东广州510530;广州机械科学研究院有限公司,广东广州510700;国家橡塑密封工程技术研究中心,广东广州510530【正文语种】中文【中图分类】TQ436+.6太阳能光伏发电作为一种可持续的能源替代方式，近年来得到迅速发展，我国在太阳能发电及组件生产、出口等方面走在世界前列。

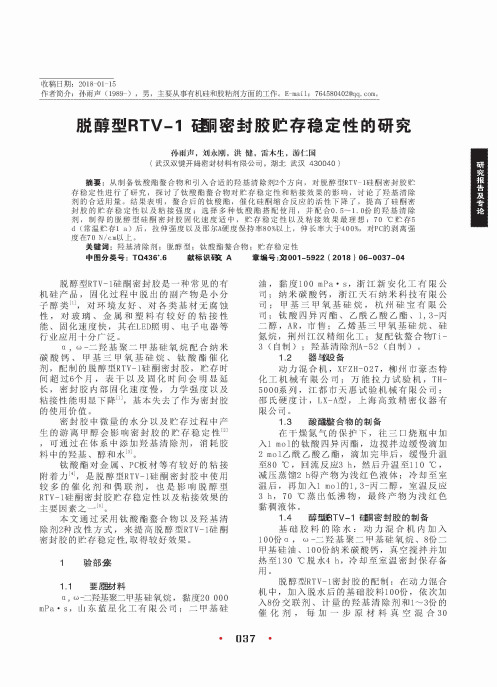

脱醇型RTV-1硅酮密封胶贮存稳定性的研究孙雨声;刘永刚;洪健;雷木生;游仁国【摘要】从制备钛酸酯螯合物和引入合适的羟基清除剂2个方向,对脱醇型RTV-1硅酮密封胶贮存稳定性进行了研究,探讨了钛酸酯螯合物对贮存稳定性和粘接效果的影响,讨论了羟基清除剂的合适用量.结果表明,螯合后的钛酸酯,催化硅酮缩合反应的活性下降了,提高了硅酮密封胶的贮存稳定性以及粘接强度;选择多种钛酸酯搭配使用,并配合0.5～1.0份的羟基清除剂,制得的脱醇型硅酮密封胶固化速度适中,贮存稳定性以及粘接效果最理想:70℃贮存5d(常温贮存1a)后,拉伸强度以及邵尔A 硬度保持率80％以上,伸长率大于400％,对PC的剥离强度在70 N/cm以上.【期刊名称】《粘接》【年(卷),期】2018(000)006【总页数】4页(P37-40)【关键词】羟基清除剂;脱醇型;钛酸酯螯合物;贮存稳定性【作者】孙雨声;刘永刚;洪健;雷木生;游仁国【作者单位】武汉双键开姆密封材料有限公司,湖北武汉430040;武汉双键开姆密封材料有限公司,湖北武汉430040;武汉双键开姆密封材料有限公司,湖北武汉430040;武汉双键开姆密封材料有限公司,湖北武汉430040;武汉双键开姆密封材料有限公司,湖北武汉430040【正文语种】中文【中图分类】TQ436+.6脱醇型RTV-1硅酮密封胶是一种常见的有机硅产品，固化过程中脱出的副产物是小分子醇类 [1 ]，对环境友好、对各类基材无腐蚀性，对玻璃、金属和塑料有较好的粘接性能、固化速度快，其在LED照明、电子电器等行业应用十分广泛。
α,ω-二羟基聚二甲基硅氧烷配合纳米碳酸钙、甲基三甲氧基硅烷、钛酸酯催化剂，配制的脱醇型RTV-1硅酮密封胶，贮存时间超过6个月，表干以及固化时间会明显延长，密封胶内部固化速度慢，力学强度以及粘接性能明显下降 [1 ]，基本失去了作为密封胶的使用价值。
密封胶中微量的水分以及贮存过程中产生的游离甲醇会影响密封胶的贮存稳定性[2]，可通过在体系中添加羟基清除剂，消耗胶料中的羟基、醇和水[ 3 ]。
车灯用脱醇型双组分有机硅密封胶的研制屈裴;罗红情;熊婷;车国勇;王有治【摘要】制备了车灯用脱醇型双组分室温硫化(RTV-2)有机硅密封胶,探索了填料的平均粒径,交联剂的类型和用量以及偶联剂的类型和用量对其性能的影响.研究发现,当使用50份黏度为20 000 mPa·s的107胶和50份平均粒径为80 nm的碳酸钙配制成A组分,以50份炭黑,50份二甲基硅油,80份正硅酸乙酯,15份脲基增粘剂复合物,3份二丁基锡二月桂酸锡配制成B组分,通过双组分打胶机混合后打出的脱醇型RTV-2有机硅密封胶能够满足车灯密封粘接与装配的使用要求.%The two-component room temperature vulcanized (RTV-2) dealcoholized silicone sealant was prepared for vehicle lamps,the effects of the average size of fillers,the content and type ofcrosslinking agents and the content and type of coupling agents were studied.The preferred RTV-2 dealcoholized silicone sealant formulation is that the component A is prepared with 50 parts of 107 silicone rubber with viscosity of 20 000 mPa · s and 50 parts of CaCO3 with an average size of 80 nm,the component B is prepared with 50 parts of carbon black,50 parts of silicone oil,80 parts of tetraethoxysilane,15 parts of self-made urea based coupling agent and 3 parts of dibutyltin dilaurate.The RTV-2 dealcoholized silicone sealant obtained after mixing in the two-component sealing machine can meet the requirements for sealing and assembling of vehicle lamps.【期刊名称】《粘接》【年(卷),期】2017(000)005【总页数】4页(P31-34)【关键词】车灯;脱醇型;RTV-2;有机硅密封胶【作者】屈裴;罗红情;熊婷;车国勇;王有治【作者单位】成都硅宝科技股份有限公司,四川成都610041;成都硅宝科技股份有限公司,四川成都610041;成都硅宝科技股份有限公司,四川成都610041;成都硅宝科技股份有限公司,四川成都610041;成都硅宝科技股份有限公司,四川成都610041【正文语种】中文【中图分类】TQ433.4+38随着人们对汽车品质要求越来越高，车灯的粘接密封要求也越来越严格。
