消防水枪1 范围本标准适用于工作压力为0.20～4.0 MPa、流量不大于16 L/s的消防水枪。
本标准不适用于脉冲气压喷雾水枪。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 197 普通螺纹公差与配合(GB/T 197—2003，ISO 965-1：1998，MOD)GB/T 1173 铸造铝合金GB/T 1176 铸造铜合金技术条件(GB/T 176—1987，neq ISO 1338：1977)GB 3452.1 液压气动用O形橡胶密封圈第1部分：尺寸系列及公差(GB 3452.1—2005ISO 3601-1：2002，MOD)GB 12514(所有部分) 消防接口GB/T 15115 压铸铝合金GB/T 15116 压铸铜合金3 术语和定义下列术语和定义适用于本标准。
3.1 消防水枪(以下简称为水枪) fire nozzles由单人或多人携带和操作的以水作为灭火剂的喷射管枪。
水枪通常由接口、枪体、开关和喷嘴或能形成不同形式射流的装置组成。
3.2 充实水流solid stream具有充实核心段的水射流。
3.3 雾状水流fog stream水滴平均粒径不大于0.1 mm，射流边缘夹角大于0°，且不具有充实核心段的水射流。
3.4 开花水流(又称防护水幕) safeguarding water stream水滴平均粒径大于0.1 mm，用来降低热辐射的伞形水射流。
3.5 直流喷雾水枪 combination nozzle with a straight stream and a fog stream既能喷射充实水流，又能喷射雾状水流，并具有开启、关闭功能的水枪。

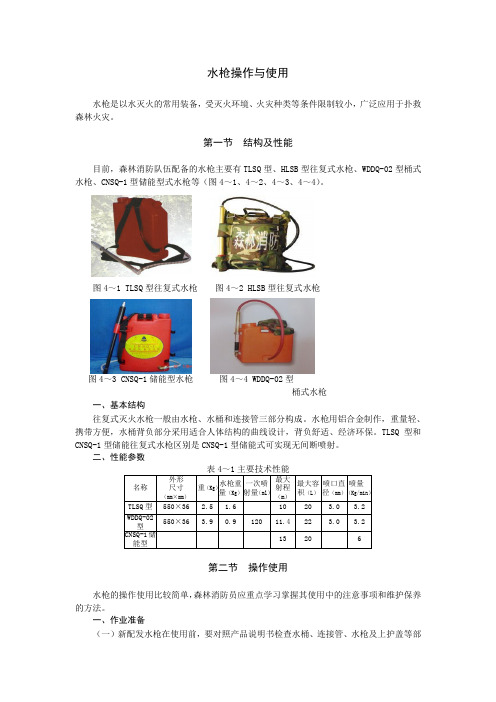

水枪操作与使用水枪是以水灭火的常用装备，受灭火环境、火灾种类等条件限制较小，广泛应用于扑救森林火灾。
第一节结构及性能目前，森林消防队伍配备的水枪主要有TLSQ型、HLSB型往复式水枪、WDDQ-02型桶式水枪、CNSQ-1型储能型式水枪等（图4～1、4～2、4～3、4～4）。
图4～1 TLSQ型往复式水枪图4～2 HLSB型往复式水枪图4～3 CNSQ-1储能型水枪图4～4 WDDQ-02型桶式水枪一、基本结构往复式灭火水枪一般由水枪、水桶和连接管三部分构成。
水枪用铝合金制作，重量轻、携带方便，水桶背负部分采用适合人体结构的曲线设计，背负舒适、经济环保。
TLSQ型和CNSQ-1型储能往复式水枪区别是CNSQ-1型储能式可实现无间断喷射。
二、性能参数名称外形尺寸（mm×mm）空重（Kg）水枪重量（Kg）一次喷射量（ml）最大射程（m）最大容积（L）喷口直径（mm）喷量（Kg/min）TLSQ型550×36 2.5 1.6 10 20 3.0 3.2WDDQ-02型550×36 3.9 0.9 120 11.4 22 3.0 3.2CNSQ-1储能型13 20 6第二节操作使用水枪的操作使用比较简单，森林消防员应重点学习掌握其使用中的注意事项和维护保养的方法。
一、作业准备（一）新配发水枪在使用前，要对照产品说明书检查水桶、连接管、水枪及上护盖等部件是否齐全，水枪是否漏水，确保能正常作业。
（二）每次使用前，要重点检查水枪头是否堵塞，及时清理杂物；要对水桶与水枪连接处进行检查紧固，损坏的连接管要及时更换。
（三）野外作业时，要使用过滤网为水枪注水，并检查桶盖密封圈是否密闭。
二、操作规程背好加满水的水枪后，左手握水枪头，右手紧握水枪杆，对准火线往复伸缩推拉作业。
枪头外伸做推的动作时拉要稍轻缓，保证连接管从水桶中吸水。
枪头向内缩放做拉的动作时要均匀用力，使射出的水有力。
电动水枪通常在背好水枪后，再启动点火开关开始作业。
消防水枪专讲• 专业制造消防水枪/消防水炮•国际化公司公司介绍• 创始人：Chief Clyde McMillan 消防员出身• 成立于1971年•全球约200名雇员• 代理制销售• 厂址：Valparaiso, Indiana （距芝加哥150公里）公司介绍TFT 高品质的保证消防水枪的设计追求1、直流质量（穿透力、集束性、射程）2、喷雾（平均水滴粒径小于0.1mm）3、开花（水滴粒径大于0.1mm）4、压力/流量适应性5、如何消除水锤效应6、如何减少后座力7、密封不泄漏8、耐盐雾腐蚀9、抗跌落多功能消防水枪既能喷射充实水流，又能喷射雾状水流或开花水流，并具有开启﹑关闭功能的水枪四大主要功能----灭火*冷却*隔热*排烟1、直流/喷雾/开花2、压力/流量可调3、滑阀设计（整流）4、专利喷嘴（稳压）5、先进的生产工艺滑阀设计球阀TFT有近万种消防水枪供您选择l高强度高弹性工业合成材料枪头保护套，有效保护水枪意外跌落或撞击导致枪头的损坏l另有TFT专利浓雾型固定模铸齿，浓密实心液滴雾锥，强力熄灭火焰l专利不锈钢滑阀结构，消除紊流，确保直流质量l六档流量控制，消除水锤效应降低水泵及管路磨损G-Force 给福多功能消防水枪l本体采用硬质铝合金材质，表面经过阳极氧化处理G-Force 给福多功能消防水枪l进口内置不锈钢过滤网l360度旋转消防接口，防止水带打结，保护消防员l突起扳钮设计，方便调整水流模式，扳钮表面覆有夜光反射标识，尤其适合危急昏暗复杂的火场操作l流量档位指示，可以根据实际情况选择流量l设计自清洗功能G-Force 给福多功能消防水枪l整个枪体采用防跌设计，有弹性伸缩功能l 可以根据客户要求定制不同颜色的手柄配套发泡管方便拆装，用于打泡沫性能指标•最大入口压力4.0MPa•出口稳定压力7 bar 或5 bar•固定流量/可调流量，100~570LPM •固定/旋转喷雾齿G-Force 给福多功能消防水枪实战表现G-Force 给福多功能消防水枪l 专利不锈钢滑阀结构，消除紊流，确保直流质量l 六档流量控制，消除水锤效应降低水泵及管路磨损Mid-Force 迷福多功能消防水枪l 本体采用硬质铝合金材质，表面经过阳极氧化处理l 双压(7bar/4bar)工况旋转按钮,供水压力不足时，仍能保持正常射流l 专利喷雾齿，液滴均匀，实心雾锥，强力冲击火焰，保护消防员安全l 有旋转不锈钢齿可选l 有5bar/3bar 工况压力可选l进口内置不锈钢过滤网l360度旋转消防接口，防止水带打结，保护消防员Mid-Force 迷福多功能消防水枪l枪头压铸防UV橡胶，抗日晒老化并防撞击损坏l外表凸轮设计，简便安装发泡管l可以根据客户要求定制不同颜色的手柄l隔热橡胶包覆阀门手柄，表面沟槽设计，方便湿手套作业Mid-Force 迷福多功能消防水枪l双压设计喷嘴性能指标•Mid-Force (38 mm)260 –760 LPM @ 7 & 4 BAR260 –760 LPM @ 5 & 3 BAR •Dual-Force (38 & 65 mm)360 –1150 LPM @ 7 & 4 BAR360 –950 LPM @ 5 & 3 BAR •Max-Force (38 & 65 mm)400 –2000 LPM @ 7 & 3.5 BAR Mid-Force 迷福多功能消防水枪Quadra-Fog 来福多功能消防水枪性能指标•直流、喷雾•加装发泡筒就可打泡沫•旋转消防接口，防止水带打节•固定或旋转喷雾齿•硬质铝合金材质•四档流量可调110, 230, 360 & 470 L/min @ 7bar110, 230, 360 & 470 L/min @ 5bar经济型性能指标•直流、喷雾/泡沫•直接打泡沫•机械铸磨齿，宽幅浓密实心雾锥•硬质铝合金材质•旋转消防接口，防止水带打节•二档/四档流量可调75 & 230 L/min @ 7bar 75 & 360 L/min @ 7bar110, 230, 360 & 470 L/min @ 7bar 110, 230, 360 & 470 L/min @ 5barQuadra-Cup 多福泡沫一体化消防水枪泡沫模式轻轻一拉，即成发泡模式，瞬时喷射丰富泡沫特种消防枪烟囱枪干粉枪粉水组合枪穿刺枪水幕枪除冰枪TFT授权上海太开为中国代理商TFT 中国非常感谢！！！上海太开实业有限公司 info@。
