数控机床进给伺服系统类故障诊断与处理数控机床进给伺服系统是指通过伺服电机驱动进给机构实现工件在加工过程中的移动。
由于其复杂的电气、机械和控制系统，常常会发生故障。
本文将就数控机床进给伺服系统类常见的故障进行诊断与处理。
一、电气故障1. 电源故障：包括电源线断开、电源接触不良、电源开关故障等。
解决方法是检查电源线是否正常连接，检查电源开关是否损坏，并使用万用表检测电源的输出电压是否正常。
2. 伺服电机故障：伺服电机可能会出现断线、短路、转子定位不良等故障。
解决方法是检查电机连接线是否正常，使用万用表测量电机的绝缘电阻，重新定位转子。
3. 伺服驱动器故障：伺服驱动器可能会出现过载、过热、过电流等故障，导致伺服电机无法正常工作。
解决方法是检查伺服驱动器的散热情况，检测伺服驱动器的电流输出是否正常，必要时更换伺服驱动器。
二、机械故障1. 进给轴传动件故障：进给轴传动件包括传动皮带、传动齿轮等。
这些传动件可能会出现磨损、断裂等故障，影响机床进给的精度和稳定性。
解决方法是检查传动件的磨损程度，并进行及时更换。
2. 进给轴导轨故障：进给轴导轨可能会因为使用时间长久、润滑不当等原因而出现磨损、松动等故障。
解决方法是定期检查导轨的状态，必要时进行润滑和更换导轨。
3. 进给轴轴承故障：进给轴轴承可能会因为使用时间长久、负载过重等原因而出现磨损、断裂等故障。
解决方法是检查轴承的状态，必要时进行及时更换。
三、控制系统故障1. 数控系统故障：数控系统可能会出现软件崩溃、通信故障等问题，导致机床无法正常工作。
解决方法是重新启动数控系统，检查通信线路是否正常连接，并及时联系厂家进行故障排查。
2. 编码器故障：编码器是用来反馈机床位置和运动状态的重要设备，当编码器出现故障时，会导致机床的加工精度下降。
解决方法是检查编码器的安装情况，检测编码器的信号输出是否正常，必要时更换编码器。
3. 控制器故障：控制器是机床控制系统中的核心部件，当控制器出现故障时，会导致机床无法正常工作。
数控机床伺服系统常见故障的诊断及其处理数控机床伺服系统是机床的重要组成部分，其故障会严重影响机床的生产效率和质量。
本文将对数控机床伺服系统常见故障进行分析，提供相应的诊断和处理方法，帮助机床维修工程师进行有效的故障排查。
一、伺服电机输出不稳定或不工作的故障1. 伺服电机电气连接故障。
在伺服电机输出不稳定或不工作的情况下，首先要检查电气连接是否良好，包括伺服电机与伺服主轴电机之间的电气连接是否正常、伺服驱动器电气与伺服电机之间的连接是否正确、接地是否合格等，排除电气连接问题。
2. 伺服电机本身故障。
伺服电机的故障如轴承磨损、线圈断路、电机转子故障等都会导致输出不稳定或不工作的情况，需要进行检测和维修。
常见的检测方法如用万用表测量电机的电阻，检查电机转动是否灵活、轴承是否正常等。
3. 伺服驱动器故障。
伺服驱动器的故障如防护电路故障、电源故障、接口板连接不良等都会导致伺服电机输出不稳定或不工作，需要检查相应的部件进行排查。
常见的检测方法如检查驱动器是否有报警信号、电源是否正常、接口板是否正确插接等。
二、伺服系统位置偏移或误差过大的故障1. 导轨故障。
导轨质量差、磨损严重或进刀太大等都会导致伺服系统位置偏移或误差过大，需要检查导轨表面是否有磨损痕迹以及导向面是否平整。
2. 动态中的机械振动、系统震动或机床本身质量不好。
这些因素在机床运行中都会产生影响，导致伺服系统位置偏移或误差过大，需要进行检查和调整。
调整方法可采用优化机床支撑结构、调整伺服参数等。
3. 伺服系统参数设置错误。
如伺服系统的比例系数、积分系数和微分系数未能正确设置，将导致位置偏移或误差过大。
此时需要检查和调整伺服系统的参数设置。
三、伺服系统温度过高或过低的故障伺服系统的温度过高或过低都会导致数控机床性能下降，进而影响机床的精度和稳定性。
常见的故障原因包括：1. 冷却系统故障。
如冷却水温度过高或过低、冷却系统中水泵或水管路堵塞、扇叶损坏等都会导致伺服系统温度异常。
伺服电机异常排查方法我折腾了好久伺服电机异常排查方法，总算找到点门道。
我一开始面对伺服电机异常那也是瞎摸索。
就比如有一次电机突然不转了，我第一个想法就是看看电源，这就像是人饿了没力气干活一样，电机没电可不行。
我就去检查插头是不是松了，插头这个事儿我可吃过亏呢，之前有一回就是一直觉得电机内部出问题了，鼓捣半天，结果最后发现原来是插头松了，就这么个小问题折腾了我好久，所以后来每次查异常我第一个就看电源和插头这些最基础的东西。
还有的时候电机转起来抖得厉害，我想是不是负载有问题啊。
我就去查看连接的部件，这就类似于一辆车拉的东西太重或者东西装歪了就开不稳。
我会仔细检查负载有没有卡住或者偏心之类的情况。
我记得有个项目里的伺服电机带动一个圆盘转动，结果圆盘那里有个小零件有点变形就导致电机抖动，可把我折磨坏了，找了好久才发现这个变形的小零件。
然后我还会检查电机的编码器。
这个编码器就像是电机的眼睛，告诉电机应该怎么转往哪转。
要是这个编码器出毛病了，电机就不知道自己该干嘛了。
我尝试过重新插拔编码器的线，有的时候可能是线松动了呢。
当然还有时候可能是编码器本身损坏，不过这就比较难确定了。
我也不是很确定怎么确切判断编码器完全损坏，有时候只能是用替换法，找个好的编码器换上试试，如果换了之后电机正常了，那就基本能确定是原来的编码器坏了。
另外，电机过热也算是个常见异常。
我考虑是不是散热有问题，散热就好比人出汗散热一样重要。
我会查看电机的散热风扇是不是正常转，如果不转，看看是风扇坏了还是电路的原因。
也得看看电机周围的通风环境，周围是不是东西堆太多把热量都堵住了。
总之，查伺服电机异常就是得从最基本的电源、连接方面开始查，再到关键的编码器等部件，要有耐心慢慢排查，很多时候就是那些容易忽略的小地方导致了大问题。
对了，参数配置也得关注。
有一次电机运行不正常，速度怎么都调不对。
后来发现是参数被误改了，这个参数设置就像是给电机下达指令的一个清单一样，要是清单错了，电机执行任务肯定也就错了。

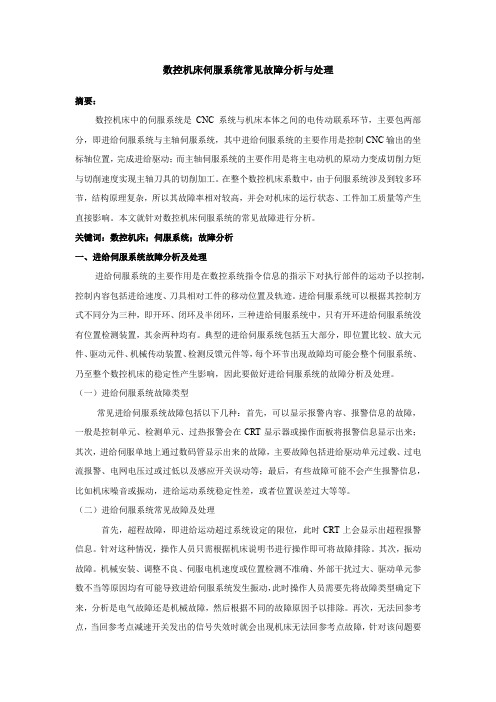

数控机床伺服系统常见故障分析与处理摘要：数控机床中的伺服系统是CNC系统与机床本体之间的电传动联系环节，主要包两部分，即进给伺服系统与主轴伺服系统，其中进给伺服系统的主要作用是控制CNC输出的坐标轴位置，完成进给驱动；而主轴伺服系统的主要作用是将主电动机的原动力变成切削力矩与切削速度实现主轴刀具的切削加工。
在整个数控机床系数中，由于伺服系统涉及到较多环节，结构原理复杂，所以其故障率相对较高，并会对机床的运行状态、工件加工质量等产生直接影响。
本文就针对数控机床伺服系统的常见故障进行分析。
关键词：数控机床；伺服系统；故障分析一、进给伺服系统故障分析及处理进给伺服系统的主要作用是在数控系统指令信息的指示下对执行部件的运动予以控制，控制内容包括进给速度、刀具相对工件的移动位置及轨迹。
进给伺服系统可以根据其控制方式不同分为三种，即开环、闭环及半闭环，三种进给伺服系统中，只有开环进给伺服系统没有位置检测装置，其余两种均有。
典型的进给伺服系统包括五大部分，即位置比较、放大元件、驱动元件、机械传动装置、检测反馈元件等，每个环节出现故障均可能会整个伺服系统、乃至整个数控机床的稳定性产生影响，因此要做好进给伺服系统的故障分析及处理。
（一）进给伺服系统故障类型常见进给伺服系统故障包括以下几种：首先，可以显示报警内容、报警信息的故障，一般是控制单元、检测单元、过热报警会在CRT显示器或操作面板将报警信息显示出来；其次，进给伺服单地上通过数码管显示出来的故障，主要故障包括进给驱动单元过载、过电流报警、电网电压过或过低以及感应开关误动等；最后，有些故障可能不会产生报警信息，比如机床噪音或振动，进给运动系统稳定性差，或者位置误差过大等等。
（二）进给伺服系统常见故障及处理首先，超程故障，即进给运动超过系统设定的限位，此时CRT上会显示出超程报警信息。
针对这种情况，操作人员只需根据机床说明书进行操作即可将故障排除。
其次，振动故障。
数控机床进给伺服系统类故障诊断与处理范本数控机床进给伺服系统是数控机床的重要组成部分之一，它负责控制工件在加工过程中的进给运动。
然而，在数控机床的使用过程中，进给伺服系统可能会遇到各种故障，这些故障会导致机床无法正常工作，影响生产效率。
因此，正确的故障诊断与处理非常关键。
本文将介绍数控机床进给伺服系统常见的故障以及诊断与处理方法。
首先，我们需要了解数控机床进给伺服系统的组成。
数控机床进给伺服系统由伺服电机、伺服控制器、编码器、传感器等组成。
伺服电机负责驱动进给轴，伺服控制器负责对伺服电机进行控制，编码器和传感器用于反馈运动信息。
故障一：伺服电机无法正常工作，不转动。
诊断与处理：1.检查电源电压是否正常，如果电源电压不稳定或电压过低，可能导致伺服电机无法正常工作，此时需要修复或更换电源。
2.检查电机驱动器的状态灯，如果状态灯灭或闪烁，说明伺服电机的驱动器存在问题，需要检查和修复驱动器。
3.检查伺服电机的连接线路是否松动，如果连接线路松动或损坏，需要重新连接或更换线路。
故障二：伺服电机转动不平稳，有异响。
诊断与处理：1.检查伺服电机轴承是否磨损，如果轴承磨损严重，需要更换轴承。
2.检查电机与驱动器之间的联轴器是否松动，如果联轴器松动，需要紧固联轴器。
3.检查驱动器的参数设置是否正确，如果参数设置错误，需要重新设置参数。
故障三：伺服电机转动不准确，位置偏差大。
诊断与处理：1.检查伺服控制器的参数设置是否正确，比如位置误差限制、速度限制等参数，如果参数设置错误，需要重新设置参数。
2.检查编码器的连接是否松动，如果编码器连接松动，需要重新连接编码器。
3.检查编码器的位置标定是否准确，如果位置标定不准确，需要重新标定编码器。
故障四：伺服系统无法实现正确的运动轨迹。
诊断与处理：1.检查伺服控制器的程序是否正确，如果程序错误，需要修正程序。
2.检查传感器的位置检测是否准确，如果位置检测不准确，需要重新调整传感器。
数控机床进给伺服系统类故障诊断与处理范文数控机床进给伺服系统是数控机床中的一个重要部件，它负责控制机床的进给运动。
然而，由于工作环境复杂、长时间使用等原因，进给伺服系统容易出现故障。
及时进行故障诊断和处理，对于保证机床的正常运行非常重要。
下面是一篇关于数控机床进给伺服系统类故障诊断与处理的范文，供参考。
一、引言数控机床进给伺服系统作为数控机床的重要组成部分，是控制机床实现进给运动的关键之一。
进给伺服系统的工作稳定与否，直接关系到机床的加工精度和效率。
然而，由于进给伺服系统工作环境复杂，长时间使用等原因，容易出现各种故障。
及时、准确地对故障进行诊断与处理，对于保证机床正常稳定运行、提高加工效率和降低生产成本具有非常重要的意义。
本文将以故障为导向，对数控机床进给伺服系统常见的故障进行诊断与处理，以期能够为相关技术人员提供一定的参考和指导。
二、故障诊断1. 故障现象描述数控机床进给伺服系统故障多种多样，常见的故障现象有：- 进给伺服系统不动或无法正常启动；- 进给伺服系统动作缓慢或抖动；- 进给伺服系统无法保持设定速度或速度波动较大；- 进给伺服系统加工件精度下降或加工效率低下。
针对不同故障现象，我们可以通过以下几种方法进行初步诊断。
2. 现场检查现场检查是最常见的故障诊断方法之一，通过观察和听觉判断，可以初步确定故障发生的位置和原因。
具体步骤如下：1）检查进给伺服系统的电源供应是否正常，查看电源是否稳定；2）观察进给伺服系统的指示灯是否亮起，是否显示异常；3）检查进给伺服系统的连接线路是否松动或断裂；4）观察进给伺服系统的工作状态，是否有不正常的噪声或振动；5）检查进给伺服系统的润滑系统是否正常工作。
3. 使用故障诊断仪器故障诊断仪器可以帮助我们更准确地判断和定位故障。
常用的故障诊断仪器有振动测量仪、电压表、电流表等。
通过对进给伺服系统进行测量和分析，可以更加客观地判断故障原因，并进行相应的处理。
4. 查询相关资料在进行故障诊断时，还可以通过查询相关资料来获取更多的信息和解决方案。
数控机床典型故障诊断与维修一、数控机床典型故障1. 伺服电机故障：伺服电机是数控机床的主要驱动元件，如伺服电机出现故障，会导致机床无法正常工作。
常见的伺服电机故障包括：电机运行异常、电机发热、电机无法正常启动等。
2. 数控系统故障：数控系统是数控机床的核心，一旦出现故障，会导致整个数控机床无法正常工作。
常见的数控系统故障包括：程序执行错误、操作界面死机、通讯故障等。
3. 传感器故障：传感器在数控机床中起着重要的作用，它能够感知机床状态并将信息反馈到数控系统。
常见的传感器故障包括：传感器信号异常、传感器损坏等。
4. 润滑系统故障：数控机床在工作过程中需要进行润滑，以减少摩擦、降低磨损。
润滑系统故障会导致机床零部件磨损加剧，影响加工精度和机床寿命。
5. 电气元件故障：数控机床中包含大量的电气元件，如断路器、接触器、继电器等。
这些元件一旦出现故障，会直接影响机床的正常运行。
1. 故障现象分析：当数控机床出现故障时，首先要对故障现象进行分析。
包括故障出现的时间、频率、程度等方面，有助于确定故障的性质和范围。
2. 信息收集：通过观察、询问、检测等方式，收集与故障相关的信息，包括数控系统显示的报警信息、机床运行时的异常声音、异味等。
3. 故障检测：根据故障现象和信息收集的结果，对机床进行检测，包括物理检测和电气检测。
物理检测可以发现机床结构的故障，电气检测可以发现电气元件的故障。
4. 故障定位：通过检测结果，确定故障发生的位置和原因，例如伺服电机故障、数控系统故障、传感器故障等。
5. 分析解决方案：根据故障定位结果，分析可能的解决方案，并进行相应的维修或调整。
1. 伺服电机维修：伺服电机故障通常需要专业的维修人员进行处理，首先要对电机进行检测和分析，确定故障原因，然后进行修复或更换。
2. 数控系统维修：数控系统故障可能是软件问题或硬件问题，软件问题可以通过重新设置参数、升级或更换软件来解决，硬件问题则需要更换故障部件。
数控机床进给伺服系统类故障诊断与处理数控机床进给伺服系统是数控机床中非常关键的一个组成部分，它直接影响机床加工的精度和效率。
然而，在使用过程中，由于各种原因，进给伺服系统可能会出现故障。
本文将介绍数控机床进给伺服系统的常见故障及其诊断与处理方法。
一、数控机床进给伺服系统常见故障1. 运动不平稳：机床在加工工件时，出现运动不平稳的情况，可能是由于进给伺服系统的故障引起的。
这种情况表现为运动过程中有明显的抖动或者不稳定的现象。
2. 运动失效：机床无法正常运动，不响应操作指令。
这种情况可能是由于进给伺服系统的电源故障、控制器故障或者连接线路故障引起的。
3. 位置误差过大：机床在加工过程中，位置误差超过了允许范围，导致加工工件的尺寸不准确。
这种情况可能是由于进给伺服系统的位置反馈元件（如编码器）故障引起的。
4. 加工速度过慢：机床在加工时，进给速度远低于预设值，导致加工效率低下。
这种情况可能是由于进给伺服系统的电机故障或者速度控制回路故障引起的。
二、故障诊断与处理方法1. 运动不平稳的诊断与处理：首先，检查机床的润滑系统，确保润滑油是否充足，并且清洁。
其次，检查机床的传动系统，确保螺杆和导轨的润滑良好。
如果问题还未解决，可以通过检查进给伺服系统的控制器参数是否正确、电机驱动器是否正常工作等方式进一步诊断。
2. 运动失效的诊断与处理：首先，检查进给伺服系统的电源供应情况，确保电源正常。
其次，检查进给伺服系统的连接线路，包括电源线、编码器连接线等，确保线路没有松动或者断裂。
如果问题还未解决，可以通过检查进给伺服系统的控制器和电机驱动器是否正常工作等方式进一步诊断。
3. 位置误差过大的诊断与处理：首先，检查进给伺服系统的位置反馈元件，如编码器是否损坏或者松动。
如果问题还未解决，可以通过检查进给伺服系统的控制器参数是否正确、电机驱动器是否正常工作等方式进一步诊断。
4. 加工速度过慢的诊断与处理：首先，检查进给伺服系统的电机是否正常工作，包括电机是否有异常声音或者发热等。
