激光雷达探测及三维成像研究进展

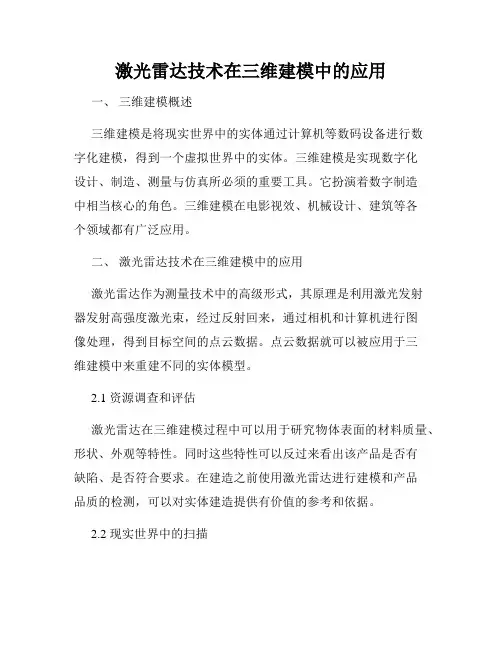

激光雷达技术在三维建模中的应用一、三维建模概述三维建模是将现实世界中的实体通过计算机等数码设备进行数字化建模，得到一个虚拟世界中的实体。

三维建模是实现数字化设计、制造、测量与仿真所必须的重要工具。

它扮演着数字制造中相当核心的角色。

三维建模在电影视效、机械设计、建筑等各个领域都有广泛应用。

二、激光雷达技术在三维建模中的应用激光雷达作为测量技术中的高级形式，其原理是利用激光发射器发射高强度激光束，经过反射回来，通过相机和计算机进行图像处理，得到目标空间的点云数据。

点云数据就可以被应用于三维建模中来重建不同的实体模型。

2.1 资源调查和评估激光雷达在三维建模过程中可以用于研究物体表面的材料质量、形状、外观等特性。

同时这些特性可以反过来看出该产品是否有缺陷、是否符合要求。

在建造之前使用激光雷达进行建模和产品品质的检测，可以对实体建造提供有价值的参考和依据。

2.2 现实世界中的扫描在三维建模过程中，激光雷达还可以用来扫描现实世界中的物体数据。

这种扫描可以通过移动扫描仪来完成，将三维数据点云上传到计算机中，构建三维模型。

激光雷达在扫描过程中，可以根据需要进行调整，以获取更高的精度。

2.3 地形和地貌建模激光雷达的应用不仅限于室内环境，还可以用于外部环境。

在建立数字地图和三维城市建模中，激光雷达技术可以用于挖掘机场、铁路和高速公路等其它地形和地貌信息。

激光雷达的点云数据可以用来重建3D空间模型和建筑施工模型。

2.4 建筑与历史文物保护三维扫描和建模可以用来保护建筑和历史文物。

在文物保护方面激光雷达的应用过程中，能够快速准确地获取文物各个方面的数据和流形。

该数据可以被用来生成模型和计算代价，从而帮助工作人员了解文物的存储部分如何更好地保存。

三、激光雷达技术在三维建模中的特点3.1 快速、精准传统的三维建模方法需要数个月的时间，而激光雷达技术可以仅仅几个小时内完成这个过程。

并且使用激光雷达制作的模型精度高、误差率低。

如何利用激光雷达进行三维建模和测绘随着科技的不断进步，激光雷达成为三维建模和测绘领域中的重要工具。

激光雷达通过发射激光束，利用其反射原理来测量目标物体的距离和形状，从而实现高精度三维建模和测绘。

本文将探讨如何利用激光雷达进行三维建模和测绘的过程、方法及应用场景。

1. 激光雷达的工作原理激光雷达的工作原理主要基于三角测量原理。

它通过发射激光束并接收其反射信号来计算目标物体与激光雷达之间的距离。

激光雷达通常由激光发射器、扫描镜、探测器和数据处理单元组成。

当激光束照射到目标物体上时，一部分激光会被目标物体反射回来，探测器接收到反射激光，并记录下其飞行时间。

通过计算光的传播时间和光速，可以确定目标物体与激光雷达的距离。

2. 三维建模过程利用激光雷达进行三维建模可以分为三个主要步骤：数据采集、数据处理和模型生成。

数据采集是利用激光雷达收集目标物体的三维点云数据。

激光雷达会扫描整个目标物体，并记录下每个扫描点的位置和强度信息。

这些数据可以通过激光雷达的探测器和数据处理单元进行实时处理，并保存为离散的三维点云数据。

数据处理是对采集到的点云数据进行滤波、配准和分割等操作，以消除噪声、合并冗余数据，并将点云数据与其他传感器数据进行配准。

配准是将不同位置或角度采集到的点云数据进行匹配，以得到完整的点云模型。

分割是将点云数据分成不同的部分，如建筑物、道路、植被等，以便后续建模。

模型生成是将处理后的点云数据转换为三维模型。

常用的方法包括曲面重建、体素化和多视图几何等。

曲面重建利用点云数据中的几何信息，构建连续的曲面模型。

体素化将点云数据转换为离散的三维体素网格，并通过填充体素来生成模型。

多视图几何利用多张图像或多组点云数据，通过匹配和融合来生成三维模型。

3. 激光雷达在测绘中的应用激光雷达在测绘领域有广泛的应用。

它可以用于制图、地形建模、建筑物检测等。

制图是激光雷达在测绘中最常见的应用之一。

激光雷达可以高精度地获取地面、建筑物、道路等物体的三维信息。

激光雷达在三维重建中的应用第一章激光雷达的基本原理激光雷达是一种通过发射激光束并测量其返回时间来获取目标物体位置和形状的设备。

它利用激光脉冲从目标物体上反射回来的时间来计算物体与激光雷达的距离，并通过精确控制激光束的扫描来获取物体的三维信息。

第二章激光雷达的工作原理激光雷达的工作原理基于时间飞行原理。

当激光束照射到目标物体上时，激光脉冲会在物体上反射，并返回到激光雷达接收器。

根据激光脉冲的飞行时间，激光雷达可以计算出物体与激光雷达的距离。

通过旋转激光雷达的激光束，可以获取目标物体的多个点的位置信息，从而实现三维重建。

第三章激光雷达的应用领域激光雷达在三维重建领域有着广泛的应用。

其中一个主要的应用领域是建筑与城市规划。

通过激光雷达可以获取建筑物的精确形状、尺寸等信息，可以用于建筑物的测量、设计和仿真模拟。

此外，激光雷达还可以用于车辆导航和自动驾驶系统中，通过实时获取周围环境的三维信息，帮助车辆做出智能决策。

激光雷达还可以应用于地质勘探、火灾救援等领域。

第四章激光雷达在三维重建中的数据处理激光雷达在进行三维重建时需要处理大量的数据。

首先，激光雷达通过扫描激光束获取目标物体的点云数据。

然后，需要对点云数据进行滤波、配准等预处理，以去除噪声和将多个扫描的点云数据拼接在一起。

接下来，可以使用基于特征的算法来提取目标物体的特征，如边缘、表面法线等。

最后，可以使用三维重建算法，如基于体素的方法或基于网格的方法，将点云数据转化为三维模型。

第五章激光雷达在三维重建中的挑战和发展趋势虽然激光雷达在三维重建中具有许多优势，但仍然存在一些挑战。

首先，数据处理的复杂性和耗时性是一个重要的问题，需要更加高效的算法和计算资源来应对。

其次，受限于激光雷达的分辨率和扫描角度等因素，对于复杂场景的重建仍然存在困难。

未来，随着激光雷达技术的不断提升，我们可以期待更加精确、高效和智能的三维重建方法的发展。

结论：激光雷达在三维重建中扮演着重要的角色。

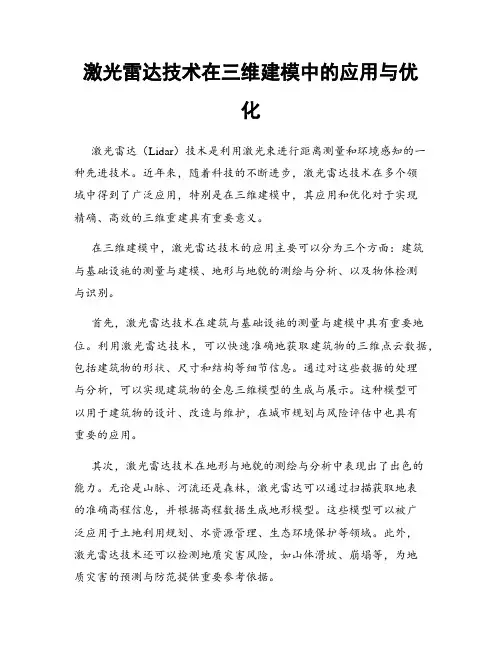

激光雷达技术在三维建模中的应用与优化激光雷达（Lidar）技术是利用激光束进行距离测量和环境感知的一种先进技术。

近年来，随着科技的不断进步，激光雷达技术在多个领域中得到了广泛应用，特别是在三维建模中，其应用和优化对于实现精确、高效的三维重建具有重要意义。

在三维建模中，激光雷达技术的应用主要可以分为三个方面：建筑与基础设施的测量与建模、地形与地貌的测绘与分析、以及物体检测与识别。

首先，激光雷达技术在建筑与基础设施的测量与建模中具有重要地位。

利用激光雷达技术，可以快速准确地获取建筑物的三维点云数据，包括建筑物的形状、尺寸和结构等细节信息。

通过对这些数据的处理与分析，可以实现建筑物的全息三维模型的生成与展示。

这种模型可以用于建筑物的设计、改造与维护，在城市规划与风险评估中也具有重要的应用。

其次，激光雷达技术在地形与地貌的测绘与分析中表现出了出色的能力。

无论是山脉、河流还是森林，激光雷达可以通过扫描获取地表的准确高程信息，并根据高程数据生成地形模型。

这些模型可以被广泛应用于土地利用规划、水资源管理、生态环境保护等领域。

此外，激光雷达技术还可以检测地质灾害风险，如山体滑坡、崩塌等，为地质灾害的预测与防范提供重要参考依据。

最后，在物体检测与识别方面，激光雷达技术也具有广泛的应用前景。

激光雷达可以快速获取周围环境中物体的三维坐标信息，并通过对点云数据的分析，实现对物体的检测与识别。

这项技术在无人驾驶汽车、机器人导航和智能交通系统等领域中具有重要的应用潜力。

通过激光雷达，无人驾驶汽车可以感知周围环境，避免碰撞，并自主进行路线规划与驾驶决策。

尽管激光雷达技术在三维建模中的应用非常广泛，但仍然存在一些优化的挑战。

首先，激光雷达设备的成本较高，需要专业人员进行操作和维护。

这对于应用广泛的商业化推广存在一定的难度。

其次，激光雷达技术在复杂地形和环境条件下的性能表现仍然有待提高。

特别是在雨雪天气、强光照射和透明物体等情况下，激光雷达的测量精度会受到较大影响。

如何使用激光雷达测绘技术进行三维建模与分析激光雷达测绘技术的应用在当今的建筑与工程领域中变得越来越重要。

借助激光雷达测量技术，我们可以快速而准确地获取三维空间中的数据，进行建模与分析。

本文将探讨如何使用激光雷达测绘技术进行三维建模与分析，并探讨其中的优缺点。

1. 简介激光雷达测绘技术是一种通过向目标物体发射激光脉冲并测量其返回时间来获取距离与位置信息的技术。

通过扫描激光束，激光雷达可以获得大量离散的点云数据，再利用这些点云数据可以进行三维建模与分析。

2. 数据采集使用激光雷达进行三维建模的第一步是数据采集。

激光雷达装置通常被安装在无人机、车辆、船只或三脚架上，通过旋转或移动激光雷达设备，可以获取目标物体的所有可见表面的点云数据。

数据采集过程中，设备可以通过GPS定位以获取目标物体在地理坐标系中的位置，这为后续数据处理提供了基础。

3. 数据处理激光雷达数据的处理是进行三维建模的关键步骤之一。

通过对采集到的海量点云数据进行滤波、配准和分割等处理，可以得到高质量的点云数据集。

滤波可以去除噪声点，配准可以将不同视角的点云数据融合在一起，分割则可以将点云数据分为不同的部分，比如建筑物和地面等。

4. 三维建模激光雷达测绘技术的一个重要应用就是三维建模。

通过将处理后的点云数据转化为三维模型，可以准确地反映目标物体的形状、结构和细节。

三维建模可以用于建筑物、道路、城市等场景的重建，有助于工程设计、规划和管理。

5. 数据分析除了三维建模，激光雷达测绘技术还可以进行数据分析。

通过对点云数据进行分析，可以提取目标物体的特征，比如体积、高度和形状等。

这些特征可以用于评估目标物体的稳定性、安全性和健康状态等。

激光雷达还可以用于物体的位移监测和变形分析等。

6. 优缺点激光雷达测绘技术具有许多优点。

首先，它具有高精度和高分辨率，能够获取非常详细的点云数据。

其次，它可以进行非接触式测量，无需直接接触目标物体即可进行测量，减少了测量过程中的损耗和危险。

激光雷达调研报告1、概述激光雷达（LiDAR）是一种基于激光测距和精确角度控制的测量设备，能够通过发射激光束并接收反射回来的信号，实现对目标物体的高精度三维坐标测量。

随着自动驾驶、机器人、无人机的广泛应用，激光雷达技术逐渐成为这些领域中的关键技术之一。

本报告将对激光雷达的市场现状、应用领域、竞争格局等方面进行调研分析，并提出未来发展趋势的预测。

2、市场现状近年来，随着自动驾驶、机器人、无人机等应用领域的快速发展，激光雷达市场也呈现出快速增长的态势。

根据市场调研公司的数据显示，全球激光雷达市场规模从2016年的约xx亿美元增长到了2020年的约xx亿美元。

预计到2025年，全球激光雷达市场规模将达到xx亿美元以上。

在应用领域方面，激光雷达主要应用于自动驾驶、机器人、无人机、测绘等领域。

其中，自动驾驶是激光雷达最主要的应用领域之一，随着自动驾驶技术的不断发展和商业化落地，激光雷达市场也将迎来更为广阔的发展空间。

机器人、无人机等领域也对激光雷达提出了越来越高的需求，成为激光雷达市场的重要增长点。

3、应用领域（1）自动驾驶在自动驾驶领域中，激光雷达是实现高级别自动驾驶的关键技术之一。

通过激光雷达的精确测量和感知能力，可以实现对车辆周围环境的全面感知，包括车辆、行人、道路标志、交通信号灯等物体的位置、距离和速度等信息。

同时，激光雷达还可以生成高精度的三维地图，为自动驾驶车辆提供更加准确和可靠的导航信息。

（2）机器人在机器人领域中，激光雷达主要用于机器人的定位、导航、避障等功能。

通过激光雷达的测量和感知能力，机器人可以实现对周围环境的感知和理解，从而实现在复杂环境中的自主导航和避障等功能。

同时，激光雷达还可以用于机器人的三维重建和视觉识别等领域。

（3）无人机在无人机领域中，激光雷达主要用于无人机的导航、避障、地形测绘等功能。

通过激光雷达的测量和感知能力，无人机可以实现对周围环境的感知和理解，从而实现在复杂环境中的自主导航和避障等功能。
