汽车空调系统结构与工作原理

汽车空调的组成与原理一、汽车空调的工作原理压缩机运转时，将蒸发器产生的低温低压制冷剂蒸气吸入并压缩后，在高温高压（约700C，1471KPa）的状况下排出。

这些气态蒸气流入冷凝器，并在此受到散热和冷却风扇的作用强制冷却到500C 左右。

这时，制冷剂由气态变为液态。

被液化了的制冷剂，进入干燥器，除去了水和杂质后，流入膨胀阀。

高压的液态制冷剂从膨胀阀的小空流出，变为低压雾状后流入蒸发器。

雾状制冷剂在蒸发器吸热汽化变为气态制冷剂，从而使蒸发器表面温度下降。

从送风机出来的空气，不断流过蒸发器表面，被冷却后送进车厢降温。

气态制冷剂通过蒸发器后又重新被压缩机吸入，这样反复循环即可达到制冷目的。

二、汽车空调主要功能包括以下4大部分: 制冷、制热、通风、除湿制冷系统原理：汽车空调的压缩机依靠汽车发动机的动力提供汽车在怠速状态下打开空调制冷怠速会明显增大油耗也会相应的增加油耗增加的大小与环境温度有最直接的关系环境温度高制冷剂膨胀的压力大发动机驱动空调的消耗也相应加大环境温度低油耗相应减少。

制热系统原理：汽车空调制热与压缩机没有丝毫关系制热的热源不是空调本身获取的是由汽车的散热水箱（中控台下面的暖风机总成的副水箱）提供早晨在热车前空调吹出来的是冷风待热车后空调热风源源不断的送出来制热本身基本没有能量消耗是利用汽车的余热完成的.但在冬季，为了提升水温，加大喷油量，也使耗油量增加。

但是只是在启动初期，等发动机运转正常，就是利用发动机的散热来供暖了。

（而有的柴油车由于水温上升慢，为了一发动车就能享受到暖风，所以在暖风机里面加有电热丝）。

通风：通风分为循环和外循环使用循环时车空气基本不与外界交流使用外循环时位于挡风玻璃下的新风口会将外界的空气源源不断的送进来以保持车空气的清新.除湿：空调制冷的过程就是除湿的过程从制冷时产生的大量冷凝水就可以看出来了在湿度较大的阴雨天气或是温差太大的时候车的玻璃上容易起雾打开空调驱雾就是一个除湿的过程。

汽车空调系统工作原理及常见故障分析摘要：作为汽车的重要组成部分，空调系统一直都在汽车中扮演着重要角色。

驾驶员可以借助空调系统，对车内环境（如温湿度等）进行调节，既可提高车内人员舒适度，还可消除附着在挡风玻璃的雾气，避免影响驾驶员的视线。

但是经过长时间使用以后，汽车空调系统不可避免地会出现各种问题。

文章首先对空调系统的运行原理进行了简单描述，然后分别介绍了空调系统制冷量不足、不制冷以及制冷效果时好时坏三种情况下的故障诊断。

关键词：汽车；空调系统；故障诊断；工作原理1.汽车空调系统的组成及工作原理1.1汽车空调系统的组成作为汽车的一部分，空调系统主要是用于调节车内环境，它对缓解驾驶员的疲劳强度，确保车辆的安全驾驶非常重要。

通常情况下，汽车空调系统包括以下几大部件：起增温增压作用的压缩机、起换热作用的冷凝器和蒸发器、起干燥作用的干燥罐、起节流作用的膨胀阀、起散热作用的风扇、起鼓风作用的鼓风机以及用于连接各部件形成密闭环境的管道等。

1.2汽车空调系统的工作原理本次以空调系统制冷为例，对其运行原理归纳如下：通过蒸发器，来自膨胀阀的低温低压液态制冷剂和附近空气实现热交换，吸热以后成为低温低压的气态制冷剂，同时蒸发器附近的空气温度随之降低，低温空气被鼓风机送至车内，实现制冷。

气态制冷剂随后经压缩机作用后以高温高压气态形式进入冷凝器，并经风扇散热后液化，液化制冷剂再经干燥管干燥去水后流进膨胀阀，高温高压的制冷剂相应地变成低温低压制冷剂，最后再次进入蒸发器，进行下一次循环。

2.汽车空调系统常见故障诊断及原因分析对于汽车空调系统而言，由于其组成部件相对较多，出现问题的种类也多种多样。

如果汽车空调系统发生故障，为避免影响到驾驶人员的驾驶安全性以及车内乘客的舒适性，应当及时根据空调系统的表现分析判断可能存在的问题，对潜在问题进行故障诊断，以便快速准确地找出实际存在的问题，从而消除故障。

下面就上述几类故障进行详细分析。

2.1制冷量不足制冷量不足是汽车空调系统常见的故障之一，对于汽车空调系统，其制冷量不足的直接体现是，尽管调大风速，降低温度，车内仍然感觉不到明显的风量及温降，车内的温湿度无法满足人体对舒适性的要求。

汽车空调的组成和工作原理汽车空调是一种将车内温度调节到舒适范围的设备，通常由制冷系统和空气循环系统组成。

下面将分别对汽车空调的组成和工作原理进行详细介绍。

一、汽车空调的组成1.制冷系统：制冷系统包括压缩机、冷凝器、蒸发器和膨胀阀等组件。

压缩机负责压缩制冷剂，提高其温度和压力；冷凝器将高温高压的制冷剂冷却并转化为高压液体；蒸发器通过蒸发制冷剂吸收车内热量，使车内温度下降；膨胀阀控制制冷剂的流量和压力，使其进入蒸发器。

2.空气循环系统：空气循环系统由风扇、空气过滤器、控制面板和送风口等组件组成。

风扇通过旋转将车外的新鲜空气吸入车内，并通过空气过滤器净化后送入车内；控制面板负责调节空调温度、风速和风向等参数；送风口将温度调整好的空气送入车内。

二、汽车空调的工作原理1.制冷循环工作原理：首先，制冷剂经由压缩机被压缩成高温高压气体。

然后，高温高压气体进入冷凝器，在外界空气的冷却下，制冷剂冷却成高压液体。

随后，高压液体通过膨胀阀降压，变成低压液体。

低压液体经过蒸发器，在蒸发过程中吸收车内热量，将车内空气温度降低。

最后，经过蒸发器蒸发的低压气体再次被压缩机吸入，循环往复。

2.空气循环工作原理：汽车空调的空气循环系统负责将外界空气吸入车内，进行过滤、冷却或加热，并将温度适宜的空气送入车内。

首先，风扇通过旋转产生负压，将外界空气吸入车内。

然后，空气经过空气过滤器净化，去除灰尘、花粉和异味等物质。

接下来，经过制冷系统制冷的空气通过蒸发器进行冷却，并经由控制面板调节温度和风速等参数。

最后，温度适宜的空气通过送风口送入车内，为驾驶员和乘客提供舒适的车内环境。

总结：汽车空调的制冷循环系统通过制冷剂的压缩、冷却、蒸发和膨胀等过程实现车内温度的降低。

而空气循环系统通过风扇、过滤器、控制面板和送风口等组件，将外界空气吸入车内并进行净化、冷却或加热后送入车内。

两个系统相互配合，使汽车空调能够提供一个舒适的车内环境。

汽车空调暖风工作原理
汽车空调暖风的工作原理是通过车辆的发动机产生的热量来加热车内的空气。

具体来说，汽车暖风系统主要由以下几个部分组成：
1. 发动机冷却液循环系统：汽车的发动机通过燃烧汽油或柴油来产生能量，同时会产生大量的热量。

这些热量会通过冷却液来吸收，并通过冷却液循环系统来带走。

2. 双层暖风箱/换热器：冷却液循环系统中的热量会通过双层
暖风箱或换热器传递给进入车内的空气。

双层暖风箱通常由金属或塑料制成，内外两层之间有细小的管道，以便热量可以有效地传播到空气中。

3. 风扇和控制阀：暖风系统还包括一个或多个风扇，用于将热空气从双层暖风箱中吹到车内。

同时，控制阀可以调节进入暖风系统的冷却液量，以控制车内空气的温度。

4. 车内通风系统：最后，暖风系统还需要车内通风系统来分发加热的空气到车内各个区域。

这包括仪表盘上的出风口、座位下的出风口以及后座区域的出风口等。

通过以上的工作原理，车辆的发动机产生的热量能够被有效地传递到车内空气中，从而提供给乘客一个舒适暖和的驾驶环境。

汽车空调系统的结构与工作原理一、引言汽车空调系统是现代汽车的重要组成部分，它可以为驾驶员和乘客提供舒适的驾乘环境。

本文将介绍汽车空调系统的结构和工作原理。

二、汽车空调系统的结构1. 压缩机压缩机是汽车空调系统中最重要的组件之一，它负责将低压制冷剂压缩成高压制冷剂，并将其送入蒸发器中。

常见的压缩机有离心式、涡旋式和往复式等。

2. 蒸发器蒸发器是汽车空调系统中用于冷却空气的主要设备，它通过吸收车内热量并使制冷剂蒸发来降低车内温度。

通常情况下，蒸发器位于仪表板下方或者在暖风管道内。

3. 冷凝器冷凝器是汽车空调系统中用于放热的主要设备，它通过将高温高压制冷剂传导到外部环境中来散热。

通常情况下，冷凝器位于前格栅处或者在散热器后面。

4. 膨胀阀膨胀阀是汽车空调系统中用于控制制冷剂流量的关键设备，它通过调节制冷剂的压力和流量来控制蒸发器的温度和压力。

常见的膨胀阀有热膨胀阀和电子膨胀阀等。

5. 制冷剂管路制冷剂管路是汽车空调系统中用于连接各个组件的管道系统，它负责将高压制冷剂从压缩机送入蒸发器，并将低压制冷剂从蒸发器送回到压缩机。

6. 控制电路控制电路是汽车空调系统中用于控制各个组件运行的电子设备，它负责监测车内温度、湿度和气流速度等参数，并根据这些参数来自动调节空调系统的运行状态。

三、汽车空调系统的工作原理1. 制冷循环过程汽车空调系统的工作原理基于一个叫做“制冷循环”的物理过程。

在这个过程中，低压液态制冷剂被吸入压缩机，然后被压缩成高压气态制冷剂，并被送入蒸发器中。

在蒸发器中，高压气态制冷剂通过膨胀阀降压，变成低压气态制冷剂，并吸收车内的热量而变成低温气态制冷剂。

最后，低温气态制冷剂被送回到压缩机中，循环再次开始。

2. 空调系统的控制汽车空调系统的控制是由控制电路实现的。

在空调系统运行期间，控制电路会不断监测车内温度、湿度和气流速度等参数，并根据这些参数来自动调节空调系统的运行状态。

例如，在车内温度过高时，控制电路会自动开启空调系统，并将蒸发器中的低温气态制冷剂送入车内，从而降低车内温度。

汽车空调系统的结构和工作原理1.压缩机：汽车空调系统的核心部件之一，它的主要作用是将低压制冷剂气体吸入并增压，提高其温度和压力后送入冷凝器。

2.冷凝器：冷凝器位于汽车前部，主要有两个作用：其一是通过流动的空气使制冷剂排出热量，使其由高温高压气态转变为低温高压液态；其二是通过外界空气对冷凝器进行散热，实现制冷过程。

3.膨胀阀：膨胀阀位于冷凝器和蒸发器之间，主要作用是将高压液态制冷剂通过节流口压力差的作用下降压，使其迅速膨胀，降低温度和压力。

4.蒸发器：蒸发器位于车内，通常安装在仪表盘下方或空气出风口处。

在蒸发器内，制冷剂从高压液态转变为低温低压气态，吸热量从车内空气中吸热，实现冷却效果。

5.制冷剂：汽车空调系统中常见的制冷剂为R134a，它具有良好的制冷性能和环保性能，用于吸收热量和提供制冷效果。

1.压缩循环：空调系统通过压缩机将低压制冷剂气体吸入并增压，使其温度和压力升高，然后将高温高压的气体送入冷凝器。

2.冷凝过程：在冷凝器中，高温高压气体通过冷凝的过程，释放热量，降温变为高压液态，冷凝器外部的流动空气通过散热片将制冷剂冷却。

3.膨胀过程：高压液态制冷剂经过膨胀阀进入蒸发器，由于流通面积变小，压力下降，使制冷剂迅速膨胀，温度和压力降低。

4.蒸发过程：制冷剂在蒸发器内迅速膨胀成为低温低压气态，在吸热过程中从车内空气中吸热，将车内的热量带走。

吸热后的空气被冷却形成冷风，通过出风口排出。

5.循环往复：冷凝过程中被蒸发并吸收热量的制冷剂流回压缩机，继续循环工作，实现汽车空调系统的连续制冷效果。

需要注意的是，在汽车空调系统中，压缩机的工作需要汽车发动机提供动力，因此只有在发动机正常运行时，空调系统才能正常工作。

总结：汽车空调系统通过压缩循环和蒸发过程实现制冷效果，通过压缩机、冷凝器、蒸发器、膨胀阀和制冷剂等组件的协同工作，将车内空气的热量带走，形成冷风，提供舒适的乘坐环境。

《汽车空调》ppt课件目录•汽车空调概述•汽车空调基本原理与结构•汽车空调关键部件与技术•汽车空调性能评价与试验方法•汽车空调故障诊断与维修保养策略•总结与展望：未来汽车空调技术发展趋势01汽车空调概述定义汽车空调是一种为汽车内部提供舒适环境的设备，通过调节温度、湿度、空气流速和空气质量等参数，满足乘客和驾驶员的舒适性需求。

根据外界环境和乘客需求，提供适宜的制冷或制热效果。

去除空气中的多余水分，保持干爽舒适的环境。

实现车内外空气交换，保持空气新鲜。

去除空气中的尘埃、花粉、异味等污染物，提供清洁的空气环境。

调节温度通风换气过滤空气调节湿度汽车空调定义与作用汽车空调起源于20世纪初，最初是通过开窗通风或使用简单的风扇进行空气流通。

早期阶段20世纪30年代，机械制冷技术被应用于汽车空调，通过制冷剂循环实现降温效果。

机械制冷阶段随着电子技术的发展，汽车空调实现了自动化控制，能够根据车内环境和乘客需求自动调节温度、湿度等参数。

自动控制阶段近年来，汽车空调的发展更加注重环保和节能，采用新型制冷剂、高效压缩机等技术手段，降低能耗和减少对环境的影响。

环保与节能阶段汽车空调发展历史0102市场需求随着汽车保有量的不断增长和消费者对驾驶舒适性的追求，汽车空调市场需求持续旺盛。

同时，新能源汽车市场的快速发展也带动了汽车空调市场的增长。

智能化通过集成传感器、控制器和执行器等智能化技术，实现汽车空调的自动调节和远程控制。

轻量化采用新型材料、优化结构等手段，降低汽车空调的重量和体积，提高燃油经济性和空间利用率。

环保化采用环保型制冷剂和高效压缩机等技术手段，降低汽车空调的能耗和排放，减少对环境的污染。

个性化根据不同车型和乘客需求，提供个性化的汽车空调解决方案，满足多样化的市场需求。

030405汽车空调市场需求及趋势02汽车空调基本原理与结构03制冷剂类型R134a 、R12等。

01制冷原理利用制冷剂在蒸发器内蒸发吸热，使空气降温。

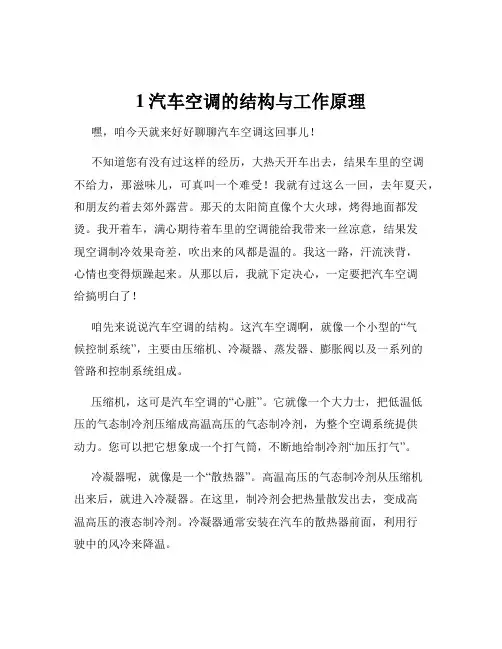

1汽车空调的结构与工作原理嘿，咱今天就来好好聊聊汽车空调这回事儿！不知道您有没有过这样的经历，大热天开车出去，结果车里的空调不给力，那滋味儿，可真叫一个难受！我就有过这么一回，去年夏天，和朋友约着去郊外露营。

那天的太阳简直像个大火球，烤得地面都发烫。

我开着车，满心期待着车里的空调能给我带来一丝凉意，结果发现空调制冷效果奇差，吹出来的风都是温的。

我这一路，汗流浃背，心情也变得烦躁起来。

从那以后，我就下定决心，一定要把汽车空调给搞明白了！咱先来说说汽车空调的结构。

这汽车空调啊，就像一个小型的“气候控制系统”，主要由压缩机、冷凝器、蒸发器、膨胀阀以及一系列的管路和控制系统组成。

压缩机，这可是汽车空调的“心脏”。

它就像一个大力士，把低温低压的气态制冷剂压缩成高温高压的气态制冷剂，为整个空调系统提供动力。

您可以把它想象成一个打气筒，不断地给制冷剂“加压打气”。

冷凝器呢，就像是一个“散热器”。

高温高压的气态制冷剂从压缩机出来后，就进入冷凝器。

在这里，制冷剂会把热量散发出去，变成高温高压的液态制冷剂。

冷凝器通常安装在汽车的散热器前面，利用行驶中的风冷来降温。

蒸发器，这可是给车内带来凉意的关键部件。

低温低压的液态制冷剂进入蒸发器后，会吸收车内的热量，变成低温低压的气态制冷剂，从而降低车内的温度。

想象一下，蒸发器就像一个“吸热神器”，把车里的热气都给吸走了。

膨胀阀呢，就像是一个“调节阀”。

它控制着制冷剂的流量和压力，确保制冷剂在蒸发器和冷凝器之间能够正常循环。

说完了结构，咱们再聊聊汽车空调的工作原理。

其实啊，整个工作过程就像是一场制冷剂的“奇幻之旅”。

首先，压缩机启动，把低温低压的气态制冷剂压缩成高温高压的气态制冷剂。

然后，这些高温高压的气态制冷剂进入冷凝器，通过风冷散热变成高温高压的液态制冷剂。

接着，液态制冷剂经过膨胀阀，压力和温度降低，变成低温低压的液态制冷剂，进入蒸发器。

在蒸发器里，液态制冷剂迅速蒸发，吸收车内的热量，变成低温低压的气态制冷剂。
