GX_DEVELOPER__快捷键

√
5
输出线圈
输出Y\M\T等线圈OUT
F7
√
6
输出应用指令
输出特殊指令FNC
F8
√
7
画横线
在光标位置水平向右画一格连接横线
F9
√
8
画竖线
在光标位置靠左侧向下画一格连接竖线
Shift+F9
√
9
横线删除
在光标位置删除一格连接横线
Ctrl+F9
√
10
竖线删除
在光标位置靠左侧向下删除一格连接竖线
Ctrl+F10
图20
3）进入仿真软件GX Simulator 6C：
3-1顺序点选主菜单栏中“工具”→“梯形图逻辑测试起动”；---------------------------图21
图21
3-2显示“LADDER LOGIC TEST TOOL”提示框，不要有任何操作干扰-------------图22
图22
并联接入ORF
Alt+F8
√
15
输出上升沿脉冲
Y\M等线圈接通时输出上升沿脉冲
Alt+F5
×
16
输出下降沿脉冲
Y\M等线圈接通时输出下降沿脉冲
Ctrl+ Alt+F5
×
17
运算结果取反
运算结果取反
Ctrl+ Alt+F10
×
18
划线输入
输入新增横线、竖线
F10
×
19
划线删除
删除原有横线、竖线
Alt+F9

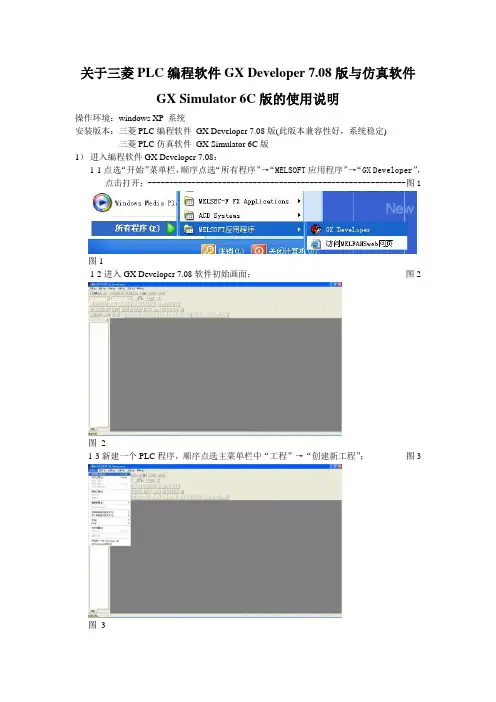

关于三菱PLC编程软件GX Developer 7.08版与仿真软件GX Simulator 6C版的使用说明

GX Works2 【2 】中可运用的快捷键一览表通用快捷键与编辑对象无关的可运用的快捷键如下所示：快捷键对应的菜单(功效名) 概要Ctrl + N 新建工程新建工程Ctrl + O 打开工程打开已消失的工程Ctrl + S 保存工程保存工程Ctrl + X 剪切剪切选择的数据和规模Ctrl + C 复制复制选择的数据和规模Ctrl + V 粘贴在光标地位剪切/粘贴复制的数据Ctrl + Z 撤销撤销前一操作Ctrl + Y 恢复恢复经由过程[撤销]撤消的操作Ctrl + F 软元件搜刮搜刮软元件Ctrl + Alt + F7 触点线圈搜刮搜刮与指定的软元件对应的触点或线圈F3 监督开端当前,开端监督作为操尴尬刁难象的窗口Alt + F3 监督停滞当前,停滞监督作为操尴尬刁难象的窗口F4 变换/变换＋编译编译(变换)当前编辑中的程序Shift + F4 变换+RUN中写入/变换+编译+RUN中写入编译(变换)后,将顺控程序写入至可编程掌握器CPUShift + Alt + F4 变换(全体程序)/变换+全体编译编译(变换)消失于工程中的全体程序梯形图编辑器的快捷键梯形图编辑器中可运用的快捷键如下所示：快捷键对应的菜单(功效名) 概要F5 常开触点将常开触点写入至光标地位Shift + F5 常开触点OR 将常开触点OR写入至光标地位F6 常闭触点将常闭触点写入至光标地位Shift + F6 常闭触点OR 将常闭触点OR写入至光标地位F7 线圈将线圈写入至光标地位F8 运用指令将运用指令写入至光标地位F9 横线输入将横线写入至光标地位Shift + F9 竖线输入将竖线写入至光标地位Ctrl + F9 横线删除删除光标地位中的横线Ctrl + F10 竖线删除删除光标地位中的竖线Shift + F7 上升沿脉冲将上升沿脉冲写入至光标地位Shift + F8 降低沿脉冲将降低沿脉冲写入至光标地位Alt + F7 并联上升沿脉冲将并联上升沿脉冲写入至光标地位Alt + F8 并联降低沿脉冲将并联降低沿脉冲写入至光标地位Shift + Alt + F5 非上升沿脉冲将非上升沿脉冲写入至光标地位Shift + Alt + F6 非降低沿脉冲将非降低沿脉冲写入至光标地位Shift + Alt + F7 非并联上升沿脉冲将非并联上升沿脉冲写入至光标地位Shift + Alt + F8 非并联降低沿脉冲将非并联降低沿脉冲写入至光标地位Alt + F5 运算成果上升沿脉冲化将运算成果上升沿脉冲化写入至光标地位Ctrl + Alt + F5 运算成果降低沿脉冲化将运算成果降低沿脉冲化写入至光标地位Ctrl + Alt + F10 运算成果取反将运算成果取反写入至光标地位F10 划线写入将划线输入至光标地位Alt + F9 划线删除从光标地位删除划线Ctrl + B 内嵌ST框插入插入内嵌ST框Ctrl + L 行间声明一览以一览显示程序中运用的行间声明Ctrl + Alt + F1 模板显示插入与指令/函数/掌握语法对应的模板Alt + ←模板参数选择(左) 每次选择菜单时,从左侧开端选中模板的参数Alt + →模板参数选择(右) 每次选择菜单时,从右侧开端选中模板的参数Ctrl + Alt + F6 软元件显示显示经由过程编译分派的现实软元件Shift + Insert 行插入将行插入至光标地位Shift + Delete 行删除删除光标地位的行Ctrl + Insert 列插入将列插入至光标地位Ctrl + Delete 列删除删除光标地位的列Ctrl + Shift + →衔接横线至右侧的梯形图符号从光标地位衔接横线至右侧的梯形图符号Ctrl + Shift + ←衔接横线至左侧的梯形图符号从光标地位衔接横线至左侧的梯形图符号Ctrl + →左偏向的横线输入/删除从光标地位向右输入/删除横线Ctrl + ←左偏向的横线输入/删除从光标地位向左输入/删除横线Ctrl + ↓下偏向的竖线输入/删除从光标地位向下输入/删除竖线Ctrl + ↑上偏向的竖线输入/删除从光标地位向上输入/删除竖线Ctrl + / 常开/常闭触点切换切换常开触点与常闭触点Ctrl + ; 声明/注解类型切换切换声明/注解的类型Ctrl + Alt + Enter 指令的部分编辑选择第一个参数的状况下打开梯形图输入画面Alt + ← (梯形图输入画面) 梯形图输入画面中将软元件/标签设为选择状况按下→／←键切换已选择的软元件/标签Alt + ↑Alt + ↓ (梯形图输入画面) 在梯形图输入画面中增量/消费软元件/标签Ctrl + Space (梯形图输入画面) 在梯形图输入画面中显示指令/标签的候补Ctrl + →Ctrl + ←Ctrl + ↑Ctrl + ↓ (梯形图输入画面) 在显示梯形图输入画面时移动编辑画面的光标Ctrl + G 跳转显示跳转指定的行Ctrl + Alt + PageDown 下一梯形图块肇端跳转将光标从当前地位跳转至下一梯形图块的肇端地位Ctrl + Alt + PageUp 上一梯形图块肇端跳转将光标从当前地位跳转至上一梯形图块的肇端地位Ctrl + F5 注释显示显示软元件注释.标签注释Ctrl + F7 声显著示显示声明Ctrl + F8 注解显示显示注解Ctrl + －隐蔽梯形图块隐蔽梯形图块Ctrl + ＋显示梯形图块显示已隐蔽的梯形图块Ctrl +向上滚动鼠标滚轮扩展扩展编辑画面文字的显示大小向下滚动鼠标滚轮缩小缩小编辑画面文字的显示大小Ctrl + Shift + Enter 以程度并排打开FB 程度并排显示梯形图编辑器与FB的程序编辑器Ctrl + R 打开Zoom源块显示Zoom源的SFC图Shift + Alt + →Shift + Alt + ←Shift + Alt + ↑Shift + Alt + ↓向上移动/向下移动/向左移动/向右移动向上/下/左/右移动SFC图上的光标Ctrl + F1 打开指令关心显示指令关心Space (搜刮画面) 显示搜刮画面Ctrl + Shift + ＝ (内嵌ST) 编辑内嵌ST时插入代入运算符(:= )构造化梯形图编辑器的快捷键构造化梯形图编辑器中编辑时可运用的快捷键如下所示：快捷键对应的菜单(功效名) 概要Ctrl + Q 图形选择模式为用于设置装备摆设触点/线圈的输入格局Ctrl + Shift + Q 引诱模式/编辑为键盘主体的输入格局Ctrl + T 划线写入模式为用于绘制划线的输入格局Ctrl + Shift + A 引诱模式/主动插入注释输入区域引诱模式编辑时,在已添加梯形图块的肇端地位添加注释输入区域Ctrl + W 行插入向编辑中的梯形图插入一行Ctrl + U 列插入向编辑中的梯形图插入一列Ctrl + Alt + B 添加梯形图块/上一个在当前编辑中的梯形图块前,添加新增梯形图块Ctrl + Alt + A 添加梯形图块/下一个在当前编辑中的梯形图块后,添加新增梯形图块1 常开触点将常开触点写入至光标地位2 常闭触点将常闭触点写入至光标地位3 常开触点OR 将常开触点OR写入至光标地位4 常闭触点OR 将常闭触点OR写入至光标地位5 竖线将竖线写入至光标地位6 横线将横线写入至光标地位7 线圈将线圈写入至光标地位8 部件选择窗口显示部件选择窗口9 函数输入将输入变量写入至光标地位0 函数输出将输出变量写入至光标地位Alt + J 跳转将跳转写入至光标地位Alt + R 返回将返回写入至光标地位Ctrl + M 梯形图注释写入注释输入区域Ctrl + Shift + L 梯形图块标签显示梯形图块标签编辑画面F2 标签选择显示标签登录/选择画面＋ I/O导脚/添加添加函数.FB的参数个数－ I/O导脚/删除删除函数.FB的参数个数Alt + ↑Alt + ↓－引诱模式编辑时,缩小/扩展梯形图块的宽度Ctrl + Alt + S 触点/线圈类型/设置设置触点.线圈的类型Ctrl + Alt + C 触点/线圈类型/更改每次履行时,按照以下次序更改触点.线圈的类型·常开触点→常闭触点·线圈→反转型线圈→设置→复位Ctrl + G 跳转跳转至指定的梯形图块号Ctrl + Shift + M 标签-软元件-地址显示切换按照标签→软元件→地址→标签···的次序切换显示Ctrl + Shift + K 标签-注释显示切换按照标签→注释→标签···的次序切换显示Shift + F2 打开程序部件/标签设置打开选择的程序部件的标签设置画面Ctrl + Insert 复制复制选择的数据和规模Shift + Delete 剪切剪切选择的数据和规模Shift + Insert 粘贴在光标地位剪切/粘贴复制的数据Ctrl + B 划线的主动衔接指定起点和终点后衔接划线Insert 引诱模式/笼罩.插入引诱模式编辑时,切换笼罩/插入模式Ctrl + L 引诱模式/写入划线引诱模式编辑时,为用于绘制划线的输入格局F1 指令关心显示指令的具体解释SFC编辑器中编辑时可运用的快捷键如下所示：快捷键对应的菜单(功效名) 概要F5 [STEP] 步在光标地位写入SFC符号F6 [B] 块起动步-有停滞检讨在光标地位写入SFC符号Shift + F6 [BS] 块起动步-无停滞检讨在光标地位写入SFC符号F8 [JUMP] 跳转在光标地位写入SFC符号F7 [END]END 步在光标地位写入SFC符号Shift + F5 [DUMMY] 虚拟步在光标地位写入SFC符号F5 [TR] 转移在光标地位写入SFC符号F6 [--D] 选择分支写入选择分支.F7 [==D] 并列分支写入并列分支.F8 [--C] 选择归并写入选择归并.F9 [==C] 并列归并写入并列归并.Shift + F9 [|] 竖线写入竖线Ctrl + 1 无属性将步属性设置为无Ctrl + 2 线圈保持将步属性设置为线圈保持Ctrl + 3 运行保持‐无转移检讨将步属性设置为运行保持(SE) Ctrl + 4 运行保持‐有转移检讨将步属性设置为运行保持(ST) Ctrl + 5 复位复位步属性Alt + F5 竖线在光标地位写入竖线Alt + F7 选择分支在光标地位写入选择分支Alt + F8 并列分支在光标地位写入并列分支Alt + F9 选择归并在光标地位写入选择归并Alt + F10 并列归并在光标地位写入并列归并Ctrl + F9 划线删除从光标地位删除划线Shift + Insert 行插入在光标地位插入行Shift + Delete 行删除从光标地位删除行Ctrl + Insert 列插入在光标地位插入列Ctrl + Delete 列删除从光标地位删除列Ctrl + G 跳转移动光标至指定的块中包含的SFC步号/转移号数字键－移动光标至指定的SFC步号/块号Ctrl + F5 SFC步/转移注释显示显示SFC步/转移注释Ctrl + LCtrl + 双击打开Zoom/起动目的块显示Zoom或起动目的块Space －显示起动目的块Ctrl + R 打开起动源块打开起动源块,显示作为起动源的块Ctrl + Alt + F8 程序显示在MELSAP-L中编辑时,在SFC图中显示程序SFC块列表中可运用的快捷键如下所示：快捷键对应的菜单(功效名) 概要Ctrl + G 跳转跳转至指定的块号/数据名数字键－跳转至选择的数字的块号Ctrl + F5 SFC块列表注释显示显示SFC块列表的注释ST编辑器的快捷键ST编辑器中可运用的快捷键如下所示：快捷键对应的菜单(功效名) 概要F2 选择标签显示标签登录/选择画面Ctrl + F1 显示模板插入与指令/函数/掌握语法对应的模板Ctrl + Alt + ←模板参数选择(左) 每次选择菜单时,从左侧开端选中模板的参数Ctrl + Alt + →模板参数选择(右) 每次选择菜单时,从右侧开端选中模板的参数Ctrl + F7 书签设置/撤消在光标行设置书签已设置时撤消F7 书签下搜刮显示下一个书签地位Shift + F7 书签上搜刮显示上一个书签地位Ctrl + Shift + F7 书签全体解除解除全体书签Ctrl + Num＋扩展将画面扩展1级显示Ctrl + Num－缩小将画面缩小1级显示Ctrl + G 跳转跳转至指定的行Shift + F2 打开程序部件／标签设置打开选择的程序部件的标签设置画面Ctrl + Insert 复制复制选择的数据和规模Shift + Delete 剪切剪切选择的数据和规模Shift + Insert 粘贴在光标地位剪切/粘贴复制的数据F1 指令关心显示指令的具体解释标签编辑器的快捷键标签编辑器中可运用的快捷键如下所示：快捷键对应的菜单(功效名) 概要Shift + Insert 行添加(上一行) 在光标地位的上1行添加行Shift + Delete 行删除删除光标地位的行Ctrl + A 全选选择全体行Ctrl + ＋－在所有行显示选择行的注释.备注栏Ctrl + －－仅在一行显示选择行的注释.备注栏第11页，－共11页。

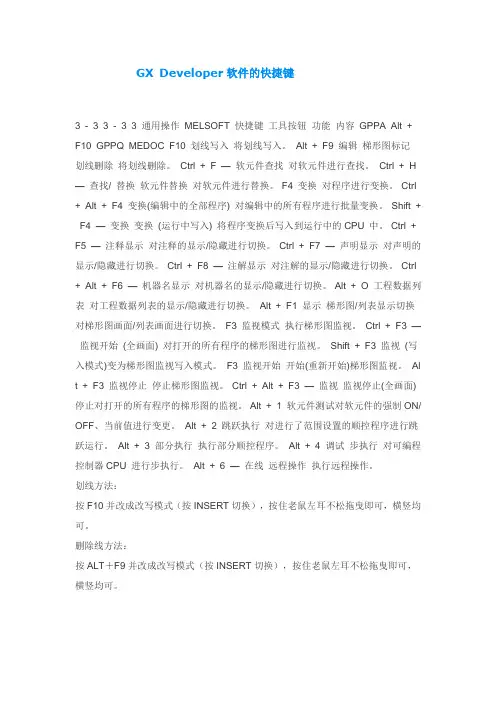

GX Developer软件的快捷键3 - 3 3 - 3 3 通用操作MELSOFT 快捷键工具按钮功能内容GPPA Alt + F10 GPPQ MEDOC F10 划线写入将划线写入。

Alt + F9 编辑梯形图标记划线删除将划线删除。

Ctrl + F —软元件查找对软元件进行查找。

Ctrl + H —查找/ 替换软元件替换对软元件进行替换。

F4 变换对程序进行变换。

Ctrl + Alt + F4 变换(编辑中的全部程序) 对编辑中的所有程序进行批量变换。

Shift + F4 —变换变换(运行中写入) 将程序变换后写入到运行中的CPU 中。

Ctrl + F5 —注释显示对注释的显示/隐藏进行切换。

Ctrl + F7 —声明显示对声明的显示/隐藏进行切换。

Ctrl + F8 —注解显示对注解的显示/隐藏进行切换。

Ctrl + Alt + F6 —机器名显示对机器名的显示/隐藏进行切换。

Alt + O 工程数据列表对工程数据列表的显示/隐藏进行切换。

Alt + F1 显示梯形图/列表显示切换对梯形图画面/列表画面进行切换。

F3 监视模式执行梯形图监视。

Ctrl + F3 —监视开始(全画面) 对打开的所有程序的梯形图进行监视。

Shift + F3 监视(写入模式)变为梯形图监视写入模式。

F3 监视开始开始(重新开始)梯形图监视。

Al t + F3 监视停止停止梯形图监视。

Ctrl + Alt + F3 —监视监视停止(全画面) 停止对打开的所有程序的梯形图的监视。

Alt + 1 软元件测试对软元件的强制ON/ OFF、当前值进行变更。

Alt + 2 跳跃执行对进行了范围设置的顺控程序进行跳跃运行。

Alt + 3 部分执行执行部分顺控程序。

Alt + 4 调试步执行对可编程控制器CPU 进行步执行。

Alt + 6 —在线远程操作执行远程操作。

划线方法：按F10并改成改写模式（按INSERT切换），按住老鼠左耳不松拖曳即可，横竖均可。

GX-Developer使⽤教程GX Developer 编程软件教程⼀、软件概述GX Developer是三菱通⽤性较强的编程软件，它能够完成Q系列、QnA系列、A系列（包括运动控制CPU）、FX系列PLC梯形图、指令表、SFC等的编辑。
