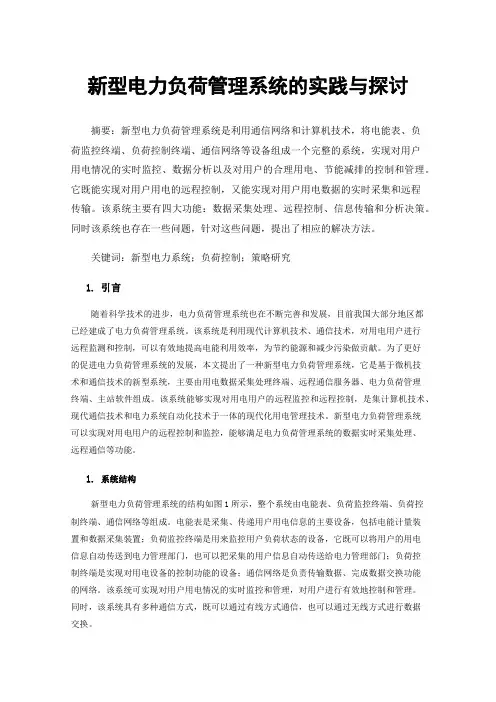

新型电力负荷管理系统的实践与探讨摘要：新型电力负荷管理系统是利用通信网络和计算机技术，将电能表、负荷监控终端、负荷控制终端、通信网络等设备组成一个完整的系统，实现对用户用电情况的实时监控、数据分析以及对用户的合理用电、节能减排的控制和管理。
它既能实现对用户用电的远程控制，又能实现对用户用电数据的实时采集和远程传输。
该系统主要有四大功能：数据采集处理、远程控制、信息传输和分析决策。
同时该系统也存在一些问题，针对这些问题，提出了相应的解决方法。
关键词：新型电力系统；负荷控制；策略研究1.引言随着科学技术的进步，电力负荷管理系统也在不断完善和发展，目前我国大部分地区都已经建成了电力负荷管理系统。
该系统是利用现代计算机技术、通信技术，对用电用户进行远程监测和控制，可以有效地提高电能利用效率，为节约能源和减少污染做贡献。
为了更好的促进电力负荷管理系统的发展，本文提出了一种新型电力负荷管理系统，它是基于微机技术和通信技术的新型系统，主要由用电数据采集处理终端、远程通信服务器、电力负荷管理终端、主站软件组成。
该系统能够实现对用电用户的远程监控和远程控制，是集计算机技术、现代通信技术和电力系统自动化技术于一体的现代化用电管理技术。
新型电力负荷管理系统可以实现对用电用户的远程控制和监控，能够满足电力负荷管理系统的数据实时采集处理、远程通信等功能。
1.系统结构新型电力负荷管理系统的结构如图1所示，整个系统由电能表、负荷监控终端、负荷控制终端、通信网络等组成。
电能表是采集、传递用户用电信息的主要设备，包括电能计量装置和数据采集装置；负荷监控终端是用来监控用户负荷状态的设备，它既可以将用户的用电信息自动传送到电力管理部门，也可以把采集的用户信息自动传送给电力管理部门；负荷控制终端是实现对用电设备的控制功能的设备；通信网络是负责传输数据、完成数据交换功能的网络。
该系统可实现对用户用电情况的实时监控和管理，对用户进行有效地控制和管理。
新型电力负荷管理系统学习小结新型电力负荷管理系统是一种将智能化和信息化技术应用于电力系统运行管理中的系统。
该系统通过实时监控和精确预测电力负荷，并根据负荷需求合理调控电力供应，以提高电网运行效率和供电质量。
在学习新型电力负荷管理系统的过程中，我总结了以下几个关键点：1. 智能化技术应用：新型电力负荷管理系统依赖于先进的人工智能和大数据技术，通过对历史负荷数据和各种外部因素的分析，能够实现负荷预测和优化调度，提高电力供求的匹配度。
2. 实时监测和数据采集：系统通过监测电力网络中的各个关键环节，如发电机、变电站、输电线路等，实时采集数据并传输至数据中心。
这些数据可用于分析当前负荷状态，预测未来的负荷变化，为后续的调度决策提供参考依据。
3. 负荷预测和调度优化：基于历史数据和外部影响因素，新型电力负荷管理系统可以通过建立数学模型和算法，精确预测未来的负荷需求。
根据预测结果，系统可以合理调度电力供应，确保电网运行平稳和高效。
4. 能源管理与优化：除了考虑电力负荷管理外，新型电力负荷管理系统还可以与能源管理系统结合，实现对能源的优化调度。
通过综合考虑电力、燃气、热力等多种能源的供应和消耗，系统可以实现最优的能源配置，提高能源利用效率。
5. 安全保障和灾难恢复：新型电力负荷管理系统重视安全和可靠性，在系统设计和运行过程中，考虑了安全保障和灾难恢复的策略。
通过设立安全控制策略和应急预案，系统能够及时应对各类突发事件和故障，保障电力供应的持续性和稳定性。
尽管新型电力负荷管理系统在提高电力供应的可靠性和灵活性方面具有明显优势，但需要注意合理使用系统中涉及的数据，保护用户隐私和数据安全。
此外，系统的设计和应用也需要符合相关的法律法规和政策要求，确保系统的合法性和正当性。
广电公司大客户电力负荷管理系统
介绍
广电公司大客户电力负荷管理系统是一款基于物联网技术的智能电力管理系统，旨在帮助广电公司大客户实现科学管理、安全用电、降低成本的目标，提高能源利用效率。
该系统包括三个主要功能模块：数据采集、数据分析和前端展示。
其中，数据采集模块通过安装在各个用电设备上的传感器和控制器，实时采集设备的电量、电流、电压等数据，并传输到云端服务器进行处理；数据分析模块对采集到的数据进行分析，生成电力负荷预测、能耗统计、节能分析报表，为广电公司大客户提供科学决策支持；前端展示模块通过Web界面，将数据分析结果以可视化的形式展示，让用户更加清晰地了解设备运行情况和能耗使用情况，便于及时调整用电策略。
广电公司大客户电力负荷管理系统具备多项优点。
首先，该系统具有高度的智能化和自动化程度，无需手动干预即可完成实时数据采集和分析，大幅降低了人工管理成本和出错率。
其次，该系统提供了精确的电力负荷预测和能耗统计数据，帮助广电公司大客户进行合理的用电计划和预算控制，从而降低能源消耗和企业成本。
此外，该系统还可以通过智能控制和优化算法，实现设备运行状态优化和节能减排，进一步提高能源利用效率和环保效益。
总之，广电公司大客户电力负荷管理系统是一项非常有价值的智能电力管理工具，可以帮助广电公司大客户实现科学管理、安全用电、降低成本的目标，为企业发展和社会环保作出贡献。

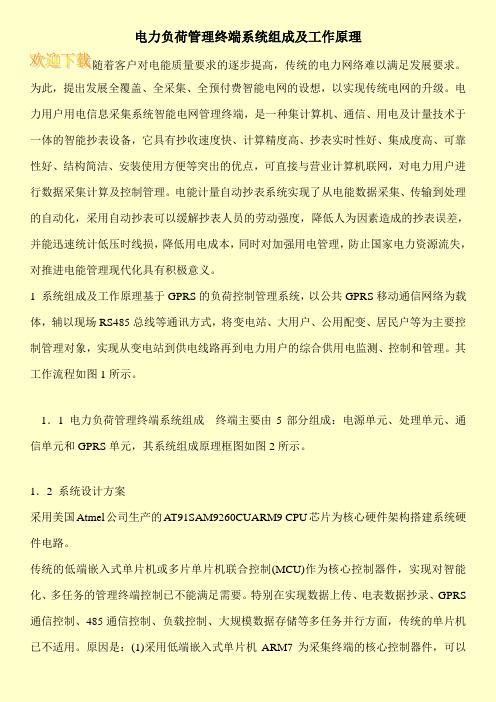

电力负荷管理终端系统组成及工作原理随着客户对电能质量要求的逐步提高，传统的电力网络难以满足发展要求。
为此，提出发展全覆盖、全采集、全预付费智能电网的设想，以实现传统电网的升级。
电力用户用电信息采集系统智能电网管理终端，是一种集计算机、通信、用电及计量技术于一体的智能抄表设备，它具有抄收速度快、计算精度高、抄表实时性好、集成度高、可靠性好、结构简洁、安装使用方便等突出的优点，可直接与营业计算机联网，对电力用户进行数据采集计算及控制管理。
电能计量自动抄表系统实现了从电能数据采集、传输到处理的自动化，采用自动抄表可以缓解抄表人员的劳动强度，降低人为因素造成的抄表误差，并能迅速统计低压时线损，降低用电成本，同时对加强用电管理，防止国家电力资源流失，对推进电能管理现代化具有积极意义。
1 系统组成及工作原理基于GPRS的负荷控制管理系统，以公共GPRS移动通信网络为载体，辅以现场RS485总线等通讯方式，将变电站、大用户、公用配变、居民户等为主要控制管理对象，实现从变电站到供电线路再到电力用户的综合供用电监测、控制和管理。
其工作流程如图1所示。
1．1 电力负荷管理终端系统组成终端主要由5部分组成：电源单元、处理单元、通信单元和GPRS单元，其系统组成原理框图如图2所示。
1．2 系统设计方案采用美国Atmel公司生产的AT91SAM9260CUARM9 CPU芯片为核心硬件架构搭建系统硬件电路。
传统的低端嵌入式单片机或多片单片机联合控制(MCU)作为核心控制器件，实现对智能化、多任务的管理终端控制已不能满足需要。
特别在实现数据上传、电表数据抄录、GPRS 通信控制、485通信控制、负载控制、大规模数据存储等多任务并行方面，传统的单片机已不适用。
原因是：(1)采用低端嵌入式单片机ARM7为采集终端的核心控制器件，可以。
电力负荷管理系统的设计与实现摘要：本文在分析了电力负荷管理系统目前所面临现状的基础上，围绕构建符合现代化智能电网要求的新型电力负荷关系系统展开了研究。
关键词：电力负荷；系统；设计一、电力负荷管理系统结构与原理（一）系统结构电力负荷管理系统由嵌入式中央处理器模块(ARM9)、采样模块(AD73360)、系统负荷控制模块、电表抄表规约控制模块(GDW130一DLT645)、GPRS通信模块(MC55)及电源模块构成，总体结构框图如图1。
图1电力负荷管理系统总体结构框图（二）系统工作原理系统上电后，先进行各个模块的自检，工作流程如图2：图2电力负荷管理启动工作流程图二、硬件系统总体设计（一）采样应用电路设计电力负荷管理系统对工作环境的要求苛刻，系统对电磁兼容性的抗干扰性要求又严格，由此，对整个系统的供电模块提出了较高要求。
同时，据电磁兼容性指标说明，系统电源在仅有一相供电输入的情况下也必须正常工作，且供电的三相电源要相隔离，所以选用了线性稳压电源。
电源的工作框图如图3：图3线性稳压电源结构框图据上图所示，AC220V的交流电经过线性三相变压器降压成为15V的低压交流电，再经过整流桥的整流直接变成17V的半波电压，再通过开关电源LM2576由交流转化为9V的直流直接给主板供电，同时还产生底板所需的低压信号，9V 电压经过7805转化成5V电压，此电压在经过SPXI117转化成3.3V低压信号。
（二）GPRS通信接口设计1、GPRS接口硬件设计GPRS模块由微控制器、无线通信模块、SIM卡卡座、扩展数据存储器等部分组成。
本文设计中，无线通信模块采用SIEMENS公司基于GSM/GPRS的三频无线模块MC55，该模块可工作于900MHz、1800MHZ，其内嵌TCP/IP协议，开发过程中无需对模块编写通信协议，大大加快产品的开发进度。
2、GPRS接口驱动程序设计53C2440属于片上系统，MCU芯片本身具备串口总线、GPIO总线、USB 总线、触摸屏接口等外围设备的控制器。
精细化电力负荷管理系统的设计与优化一、引言电力负荷管理是电力系统中至关重要的一环。
在现代社会中，电力供需平衡与能源效率已经成为全球能源问题的焦点。
为了实现高效的电力供应和利用，精细化电力负荷管理系统应运而生。
本文将从需求侧管理、供给侧管理以及系统优化等方面，探讨并介绍精细化电力负荷管理系统的设计与优化。
二、需求侧管理需求侧管理是指通过改变用户的用电行为，合理安排电力负荷，以达到提高能源效率的目的。
精细化电力负荷管理系统通过对用户的用电行为进行分析和监控，实现对用户的电力需求进行调度和控制。
首先，系统需要采集用户的用电数据，包括用电量、用电时间和电力负荷曲线等。
其次，系统通过数据分析，识别出高峰负荷期和低负荷期，进而向用户发送能源消费行为建议，引导用户在低负荷时段使用电力设备。
最后，系统可以根据用户的响应情况，动态调整能源消费建议，以实现最优负荷分配。
三、供给侧管理供给侧管理是指通过优化发电机组的运行和调度，满足用户需求的同时提高电力系统的效率。
精细化电力负荷管理系统通过监控发电机组的运行状态和电力市场情况，实现对供电能力的实时监测和调度。
系统需要实时获取发电机组的运行参数，如负荷功率、发电效率和燃料消耗等。
通过数据分析和模型建立，系统可以预测未来一段时间的电力需求，并合理安排发电机组的运行模式和负荷分配。
同时，系统还可以结合电力市场的价格和供需情况，进行电力采购和出售的优化决策，以实现电力供需平衡和经济效益的最大化。
四、系统优化为了进一步提高电力负荷管理系统的效率和可靠性，系统优化是必不可少的一步。
在精细化电力负荷管理系统中，优化的主要目标包括降低能源消耗、减少电力损耗和提高系统响应速度等。
首先，系统可以通过建立预测模型，准确预测未来一段时间的电力需求，以避免能源浪费。
其次，系统还可以通过动态调度发电机组的负荷，根据实际情况灵活调整运行模式，以减少电力损耗和排放。
此外，系统的响应速度对于实现精细化管理至关重要，可以通过优化算法和实时数据处理技术提高系统的响应速度，快速适应用户需求的变化。
新型电力负荷管理系统介绍
新型电力负荷管理系统是一种基于先进技术的系统，旨在有效
管理和优化电力负荷，以确保电力系统的稳定运行和高效利用。
该
系统通常包括以下几个方面的内容：
1. 实时监测和数据采集，新型电力负荷管理系统能够实时监测
电力系统的负荷情况，通过传感器和智能仪表采集各种数据，包括
电压、电流、功率因数等，以便进行分析和处理。
2. 数据分析和预测，通过对实时采集的数据进行分析和处理，
系统能够预测未来的负荷需求，识别潜在的负荷波动和峰值，从而
制定相应的调整策略。
3. 负荷调度和控制，新型电力负荷管理系统具备智能调度和控
制功能，能够根据实时负荷情况和预测结果，对各种电力设备进行
合理的调度和控制，包括发电机组、变压器、开关设备等，以实现
电力系统的平衡和稳定运行。
4. 节能减排和优化运行，系统通过对负荷进行精细化管理和优
化调度，能够有效降低系统的能耗和运行成本，减少对环境的影响，
实现节能减排的目标。
5. 故障诊断和应急处理，系统还具备故障诊断和应急处理的能力，能够及时发现电力系统的故障和异常情况，并采取相应的措施
进行处理，保障电力系统的安全和可靠运行。
总的来说，新型电力负荷管理系统通过先进的技术手段和智能
化的管理策略，能够实现对电力系统负荷的精细化管理和优化调度，确保电力系统的稳定运行和高效利用。
这种系统在现代电力系统中
具有重要的应用和推广前景。
新型电力系统电力负荷管理体系在当今社会，随着科技的不断发展，新型电力系统已经成为了一个备受关注的话题。
新型电力系统是指采用先进的技术手段，以实现更高效、更稳定、更环保、更可持续的电力供应和利用方式。
在新型电力系统中，电力负荷管理体系扮演着至关重要的角色。
电力负荷管理体系是指通过科学的方法和技术手段，合理安排和调度电力负荷，以实现电力系统的最佳运行状态。
一、新型电力系统的重要性新型电力系统的建设和应用是当前和未来电力行业发展的必然趋势。
传统的电力系统存在着供需不平衡、能源浪费、环境污染等问题，而新型电力系统则可以通过智能化、自动化、信息化等手段，解决这些问题，以满足人们对电力质量、便捷性和可持续性的需求。
在新型电力系统中，电力负荷管理体系则起到了至关重要的作用。
二、电力负荷管理体系的定义电力负荷管理体系是指通过科学的方法和技术手段，对电力系统中的负荷进行有效管理和调度，以实现电力系统的安全、高效、节能和可靠运行。
电力负荷管理体系需要综合考虑电力供应和电力需求等多个因素，从而制定最佳的负荷管理方案，保障电力系统的稳定运行。
三、电力负荷管理体系的目标电力负荷管理体系的主要目标是实现电力系统的平衡和协调。
具体来说，包括以下几个方面：1. 保障电力系统的安全运行，防止电力过载和故障等情况的发生；2. 优化电力系统的运行效率，提高供电质量和供电可靠性；3. 实现电力资源的充分利用，降低能源浪费和环境污染；4. 提升电力系统的灵活性和响应速度，满足用户不同时间段和不同需求的用电需求。
四、电力负荷管理体系的关键技术和手段为了实现电力负荷管理体系的目标，需要运用一系列的关键技术和手段。
具体包括：1. 负荷预测技术：通过信息采集和分析，对电力负荷进行预测，为负荷管理提供科学依据；2. 负荷调度技术：合理安排和调度电力负荷，以最大程度地平衡和协调电力系统的运行；3. 智能控制技术：应用智能控制系统，实现对电力负荷的自动化、精细化管理；4. 能源储备技术：开发和利用各种能源储备技术，为电力负荷管理提供充足的能源支持；5. 信息化技术：构建电力系统信息化评台，实现对电力负荷管理的全面监控和实时调整。
电力负荷管理系统的发展探讨随着能源消费的不断增加，电力系统的复杂性和多样性要求电力负荷管理系统得到更好的发展。
电力负荷管理系统有望为能源供应商提供更好的负荷控制和节能减排的方法。
本文将探讨电力负荷管理系统的发展历程和未来技术趋势。
一、电力负荷管理系统的发展历程电力负荷管理系统是一种用于监测和控制电力设备运行情况的系统。
它通过对电力设备运行情况的实时监控和数据分析，可以实现对电力负荷的有效控制。
电力负荷管理系统已经历了以下几个发展阶段：（一）起步阶段电力负荷管理系统的起步阶段主要是建立在SCADA（监控、控制和数据采集系统）的基础上。
SCADA系统通过监测设备的运行情况，收集数据，并将这些数据传输到控制中心，供工作人员分析和处理。
然而，由于该系统没有实时性和数据挖掘的技术支持，仅能提供一些基本的数据管理服务。
（二）发展阶段随着计算机应用和互联网技术的发展，电力负荷管理系统逐步向更高级别的应用方向发展。
电力负荷管理系统增加了实时性、自动化和数据挖掘等新的技术元素。
此外，还出现了新的系统结构，如基于Web的分布式网络系统。
这种新架构允许工程师通过Internet直接访问互联数据，并进行实时监测和控制。
（三）现代阶段如今电力负荷管理系统的主要特点是自适应性和个性化服务。
个性化服务是指系统根据实际情况，为用户定制服务，并提升用户满意度。
自适应性是指系统可以动态调整其工作模式和配置参数，以适应环境变化、负荷变化和用户需求变化。
同时，新技术的应用也使得电力负荷管理系统具有更高效性，更实用性和更智能化。
二、电力负荷管理系统的未来技术趋势未来电力负荷管理系统的发展浪潮将集中在以下几个方向：（一）智能化电力负荷管理系统未来的重点是智能化，也就是提高系统的自动化和智能化水平。
智能化的核心是系统集成和应用各种高端技术，如数据挖掘、人工智能和大数据等。
这将使系统在负荷监测和故障检测等方面更加智能化和自动化，提高系统的监测和控制效率。
华北电力大学（北京）电力学院毕业设计电力负荷控制管理系统总体设计专业班级学生姓名指导教师年月日摘要随着电力市场由卖方市场向买方市场的转变，电力部门的经济效益将越来越取决于对供用电各环节进行管理的细致程度，其中，加强对大用户用电现场的管理是提高经济运行水平的有效途径之一。
建立大用户电力负荷管理系统，可实现大用户远程自动抄表和负荷现场管理，提高用电监测及负荷管理水平，为加强电力需求侧管理提供重要技术支持。
为了能够顺利地完成供电公司大用户用电现场管理系统的工程设计和实施，在本技术方案中，结合电量采集与配用电管理系统设计、开发和实施方面的专业技术和经验，以及在工程建设中的实际情况，面向电力公司提出的一种解决方案。
希望能为供电公司建立一套实用的、可靠的大用户用电现场管理系统，最大限度地满足供电公司在电能量采集和大用户用电现场管理现在和未来的需要，并以此提高供电公司的智能化、促进供电事业的腾飞。
本文从确保电网安全、稳定运行的角度出发，针对当前日益突出的电力供应紧张的局面，提出建设一套集实时监控、负荷预测、需求响应、智能报警、远程遥控为一体的电力负荷控制系统的设计思路。
本方案设计的电力负荷控制管理系统，考虑了设计的规范性和可扩展性，发挥了管理系统的作用，能够有效地控制调整电力负荷，通过远程抄表维护电网的安全运行，对该地区电力负荷管理起到了积极作用。
随着互联网技术的发展及相关行业的发展，负荷控制手段也越来越丰富，能够按照市场规律做出更多的电网调峰、居民用电智能化管理、基于尖峰电价/可中断负荷激励引导柔性负荷参与电网需求响应方面的探索尝试。
关键词：电力负荷管理，需求侧管理，电力智能化目录第一章电力负荷控制管理系统的意义 (1)第一节电力负荷控制管理系统研究的目的 (1)第二节电力负荷控制管理系统研究的意义 (1)1.负荷预测准确性 (1)2.与电力营销系统实现了数据共享，确保数据的唯一性 (2)3.为降低线损提供了科技手段 (2)4.优化运行方式 (2)5.有效杜绝窃电的发生 (3)6.实时控制负荷，科学调配 (3)7.反应迅速，确保电网安全稳定 (3)第三节电力负荷控制管理系统的功能设计........................................错误!未定义书签。
电力负荷管理系统的设计与实现随着社会经济的发展和人们对电力需求的不断增长，电力负荷管理成为保障供电稳定的重要任务。
电力负荷管理系统的设计与实现是为了统筹调配电力资源、实现负荷均衡和优化供电效率。
本文将从系统设计与实现两个方面探讨电力负荷管理系统的相关问题。
一、系统设计1. 整体架构设计电力负荷管理系统的整体架构设计应该包括前端数据采集模块、负荷预测模块、负荷控制模块和数据分析模块等组成。
前端数据采集模块用于实时采集各个电力负荷设备的用电数据；负荷预测模块通过算法分析历史数据和趋势预测模型来预测未来的负荷变化；负荷控制模块根据负荷预测结果和供电能力进行负荷控制和优化调度；数据分析模块用于对负荷数据进行分析和报表生成。
2. 数据采集与传输为了实现实时监测和数据采集，电力负荷管理系统需要部署传感器设备来采集负荷设备的用电数据。
这些传感器设备需要采用合适的通信协议和传输方式，可选择有线通信或者无线通信，确保数据的可靠传输。
同时，数据传输应具备一定的安全机制，以防止数据泄露和非法访问。
3. 负荷预测模块负荷预测是电力负荷管理系统的核心功能之一。
预测模块应当根据历史数据和趋势分析算法，以及考虑到节假日和季节变化等因素，进行准确的负荷预测。
预测结果可以提供给负荷控制模块，帮助进行优化调度和合理分配电力资源。
4. 负荷控制模块负荷控制模块负责根据负荷预测结果和供电能力，进行负荷均衡和优化调度。
该模块可以根据优化算法和规则引擎，实现负荷调度和控制策略的自动化。
同时，应兼顾供电稳定性和用户需求，确保各区域负荷合理分配。
5. 数据分析模块数据分析模块用于对负荷数据进行分析和报表生成，以提供决策支持。
通过分析历史数据和负荷情况，可以对电力负荷的趋势和规律进行把握，为未来的负荷控制和规划提供参考。
二、系统实现1. 前端数据采集在系统实现阶段，需要根据设计要求选择合适的数据采集设备和传感器，并进行部署和安装。
同时，需要进行设备联网配置和通信协议的设置，确保数据的准确采集和传输。
电力系统中的智能电能表及负荷管理系统设计随着电力需求的不断增长和环境保护意识的提升，电力系统的可持续发展变得尤为重要。
为了满足用户的用电需求，提高电能利用效率，并且减少能源浪费和环境污染，智能电能表及负荷管理系统应运而生。
本文将详细讨论电力系统中智能电能表及负荷管理系统的设计。
一、智能电能表介绍智能电能表是一种运用先进的电子技术和通信技术的电能计量仪器，它可以实时监测并记录电力使用情况，为用户提供详细的用电数据和统计分析，从而增强用户对电能使用的了解，并且激励用户实施有效的能源管理。
智能电能表可以实现远程监测、远程抄表和远程控制等功能，为电力系统提供了高效的管理手段。
智能电能表的设计应考虑以下几个方面：1. 电能计量功能：智能电能表应具备准确计量电能消耗的能力，能够在全负载和部分负载下保持测量精度。
2. 数据通信功能：智能电能表应支持多种通信协议，以便与负荷管理系统和其他智能设备进行数据交换和远程控制。
3. 数据安全：智能电能表应采用加密传输技术，确保数据的隐私和安全。
4. 设备可靠性：智能电能表应具备较高的抗干扰能力和稳定性，能够适应复杂的电力环境，保证设备正常运行。
二、负荷管理系统设计负荷管理系统是为了对电网电力负荷进行优化调度和合理控制，以实现供需平衡、提高电能利用率和降低能源消耗。
负荷管理系统与智能电能表的结合，可以实现对用户用电行为的监控和分析，进而指导电力系统运行和管理。
负荷管理系统的设计应具备以下特点：1. 数据采集与分析：负荷管理系统应建立完善的数据采集和分析功能，可以实时获取用户的用电数据，并进行分析和预测，为负荷调度提供依据。
2. 负荷预测与优化调度：负荷管理系统应用先进的算法模型，结合历史数据和实时数据，对未来一段时间的负荷进行预测和优化调度，以确保电力系统的可靠供电。
3. 用户参与和反馈：负荷管理系统应向用户提供用电信息和建议，鼓励用户采取有效的节能措施，并通过用户反馈不断优化系统的性能。
浅析电力负荷控制管理的系统
摘要: 本文主要介绍了电力负荷控制管理系统的组成、设计、工作原理等，对负荷控制常用的无线230 mhz电台方式、gsm短信方式、gprs方式等进行了比较。
关键词：电力负荷控制管理；电表远抄；通信技术；
中图分类号： tm247 文献标识码： a 文章编号：
前言
随着电力事业的发展,用电管理的重要性日益显现出来,这就需要在负荷控制系统的基础上扩展功能,使之在用电管理方面发挥更重要的作用。
将这些扩展功能同负荷控制综合在一起,形成了现代的负荷控制管理系统。
电力生产的一大特征是发电功率必须与用电功率保持动态平衡。
以前，电力调度中心只能调度发电功率,而负荷功率不能进行直接控制。
一个城市有成千上万个用电企业,分布在方圆几十公里范围内。
对这些用户进行控制和管理存在一系列技术难点。
随着计算机和通信技术的发展,目前已具备条件对全市上万用户进行远程控制,实现发电功率与负荷功率平衡。
这样的系统叫做电力负荷控制管理系统。
一、系统的组成和工作原理
电力负荷控制管理系统是一种集中控制系统,一般由一个管理中心(主站)、通信信道和几百个以至上万个远方终端(rtu)所组成。
系统的特点是远方终端数量特别多,而且分布广,但每个终端的实时信息量并不大。
以下为一个集无线230mhz电台、gsm短信、gprs
网络方式于一体的电力负荷控制管理系统结构示意图。
二、终端的基本组成和工作原理
终端由主控单元、电参数采样单元、监控单元、通信单元、rs485接口、遥信输入及遥控输出单元组成。
通信单元负责终端的数据接收和发送,若采用无线230 mhz通信方式,通信单元为电台;若采用gsm/gprs通信方式,则该单元为
gsm/gprs收发模块;主控单元通过rs485接口读取多功能电能表的功率、电量、最大需量等数据和信息,并通过通信单元定时或按主站要求向主站发送数据;电参数采样单元采样三相电压、电流,再由主控单元对其进行分析计算,并将结果同通过rs485接口读取的相关数据进行比较,若有异常则向主站报警;监控单元负责监视各类
异常情况,并及时通知主站、报警及发信通知有关人员;遥控输出单元负责跳闸输出;遥信输入单元采样跳闸开关的状态。
三、系统几种通信信道(通信方式)的比较
目前电力负荷控制管理系统常用的通信方式有无线230mhz电台、gsm短信、gprs通用分组无线业务等方式。
以下为几种方式的比较。
1、无线230 mhz电台方式
无线信道工作频率为230 mhz,按国家无委有关规定可预制16个信道,每个信道可接终端1000个。
一般传输距离为50km,超过50km 需要增加无线中继站。
系统采用由主站向各终端逐个查询的工作方法读取数据和信息。
优点:因使用专用信道,数据传输速度快,数据通信实时性强,从主站发送命令到终端,再由终端将数据返回到主站只要2～4s时间,主站一般采用双机热备份,可靠性较高,并且在大多数地区不需要运行费用。
缺点:因超短波频率传输线路是直线的,易受到高山或高大建筑物的阻挡及城市建设的影响,无线电信道还存在一个易受电磁干扰的问题,投资也比较大。
2、gsm短消息、gsm拨号方式
基于gsm的数据通信方式有几种,常见的有电路型数据方式、wap 方式及sms(短消息通信)方式。
sms是指通过短消息中心(smsc)提供一种在gsm移动终端之间传送简短消息的方法。
短消息中心在移动终端体之间起提供媒介的作用,具有排队、存储、重发的能力,因此系统采用由各终端定时或有异常情况时可及时向主站发送短信的方式传送数据和信息。
每条短消息的最大容量是140个字节的8位数据。
优点:利用现有的gsm移动网,无需对信道进行维护,无需对终端及主站进行电台投资,终端及主站价格比较低。
数据及信息可以在全国范围内跨地区传送,运行费用较低,一般每个终端20元/月,且投资少、见效快、安装调试方便。
缺点:响应速度慢,从主站发送命令到终端,再由终端将数据返回到主站需要15 s～15 min时间,有时还会出现数据“丢包”现象,正常工作时间数据丢包率一般为l%左右。
在春节等重大节假日民用
短信收发高峰期间,可能会出现信道堵塞,数据紊乱等现象,严重的甚至引起终端死机。
3、gprs方式
gprs是通用分组无线业务,是在现有gsm系统上发展起来的一种新的承载业务,目的是为gsm用户提供分组形式的数据业务。
gprs 采用与gsm同样的无线调制标准、同样的频带、同样的突发结构、同样的跳频规则以及同样的tdma帧结构,因此现有的基站子系统从一开始就提供全面的gprs覆盖,从而提供了一种高效、低成本的无线分组数据业务。
特别适用于间歇的、突发性的和频繁的、少量的数据传输,也适用于偶尔的大数据量的传输。
系统在主中心安装一个gprs调制解调器,然后给主中心的gprs调制解调器所用的电话号码捆绑一个固定的ip地址。
各个终端内部集成gprs调制解调器,采用主动上报的方式定时
把终端的采样信息传输给主站。
主站软件保存着所有终端的ip 地址列表,在每一次终端上报信息时,都会采样ip地址并立即更新,一旦主中心需要对任何一个终端实施监控,就可以从地址列表中获取对应终端的ip地址,实施控制。
优点:始终在线,具有较快的响应速度,从主站发送命令到终端,再由终端将数据返回到主站需要5～10 s时间,每个主站可与3万个终端连接。
缺点:后台计算机可能会受到病毒的袭击,有时还会出现数据“丢包”现象,正常工作时间数据丢包率一般为0.5%左右。
gprs系统运
行需要交纳专线费和宽带月租费。
当终端数小于200个时,采用gsm 方式较为合适;但当终端数多于200个时,采用gprs方式较为合适。
四、电力负荷控制管理系统的基本功能
电力负荷控制管理系统的所有功能及技术指标必需符合gb/t 15148—94,一般具备以下基本功能。
1、遥测功能
自动遥测:每日终端按设定时间定时向主站发送采集的各种数据,定时间隔最小为5 min
2、手工遥测:
随时召测远方终端所采集的当前各种数据,或补召自动遥测中的丢包数据。
3、随机巡测:
任意时间对所选中的用户或全体用户进行巡测。
4、遥控、遥信功能：
主站可遥控终端拉闸或合闸、功率控制的投入或解除、电量控制的投入或解除。
5、系统操作功能：
主站可对终端进行对时和复位操作。
6、用电管理功能：
包括远方抄表及电费结算;下达购电指标,实现预购电制度;催交电费或限制无理拖欠电费用户的用电;负荷预测并为需求侧管理提供数据等功能。
五、结束语
运用负荷管理系统，能提高供电企业的生产率，降低生产成本，提升电网安全运行水平，查处违章用电行为，保障供电企业合法权益。
在负荷管理系统建设中，只要能做好规划，综合考虑与调度、配电等系统关系，强调系统实用性，做好日常维护工作，系统就一定能在提升企业管理水平、服务质量及经济效益等方面发挥更大作用。
