长余辉发光材料的紫外-可见反射光谱测定

紫外长余辉发光材料的开发和应用探索
紫外长余辉发光材料是一种能够将紫外光转化为可见光的发光材料，它具有很高的发光效率和发光时间，一般应用于光谱分析、生物荧光成像、光电显示等领域。

目前，紫外长余辉发光材料的开发和应用探索已经成为了研究热点。

一、材料制备
紫外长余辉发光材料的制备需要使用特定的溶液。

一般是将具有发光性能的荧光素类化合物溶于适当的溶剂中，并加入不同浓度的稀土掺杂剂，然后进行混合反应。

在反应的过程中，需要严格控制反应条件，如反应温度、反应时间、pH值等，以获得高品质的长余辉发光材料。

二、材料性质
紫外长余辉发光材料具有良好的发光效率和发光时间，它的发光波长可以通过掺杂剂的调整，来满足不同应用场合的需求。

同时，紫外长余辉发光材料还具有优异的耐热性能，它的光稳定性一般可以维持在数十小时以上，这对于一些需要长时间稳定发光的应用场合非常重要。

三、应用探索
在光谱分析领域，紫外长余辉发光材料可以将紫外光信号转化为可见光信号，从而提高了检测的灵敏度和准确性。

在生物荧光成像领域，紫外长余辉发光材料可以将生物样品中的荧光信号转化为可见光信号，从而帮助科学家观察和研究生物体的内部结构和功能。

在光电显示领域，紫外长余辉发光材料可以用于制备高清晰度、高亮度的灯管和荧光屏幕等，从而提高了显示设备的品质和效率。

总之，紫外长余辉发光材料的开发和应用探索有着重要的意义，它的应用领域还将不断扩展。

未来，人们将继续研究和探索这种材料的性质和应用，以期更好地服务于科学研究和工业生产。

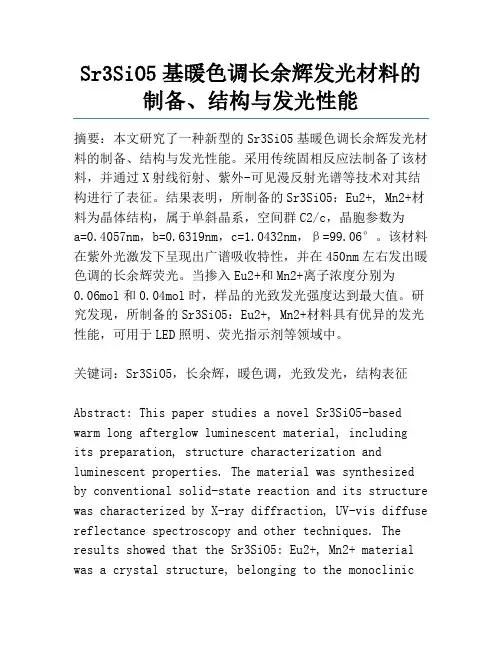

Sr3SiO5基暖色调长余辉发光材料的制备、结构与发光性能摘要：本文研究了一种新型的Sr3SiO5基暖色调长余辉发光材料的制备、结构与发光性能。

采用传统固相反应法制备了该材料，并通过X射线衍射、紫外-可见漫反射光谱等技术对其结构进行了表征。

结果表明，所制备的Sr3SiO5：Eu2+, Mn2+材料为晶体结构，属于单斜晶系，空间群C2/c，晶胞参数为a=0.4057nm，b=0.6319nm，c=1.0432nm，β=99.06°。

该材料在紫外光激发下呈现出广谱吸收特性，并在450nm左右发出暖色调的长余辉荧光。

当掺入Eu2+和Mn2+离子浓度分别为0.06mol和0.04mol时，样品的光致发光强度达到最大值。

研究发现，所制备的Sr3SiO5：Eu2+, Mn2+材料具有优异的发光性能，可用于LED照明、荧光指示剂等领域中。

关键词：Sr3SiO5，长余辉，暖色调，光致发光，结构表征Abstract: This paper studies a novel Sr3SiO5-based warm long afterglow luminescent material, includingits preparation, structure characterization and luminescent properties. The material was synthesized by conventional solid-state reaction and its structure was characterized by X-ray diffraction, UV-vis diffuse reflectance spectroscopy and other techniques. The results showed that the Sr3SiO5: Eu2+, Mn2+ material was a crystal structure, belonging to the monoclinicsystem with space group C2/c, and the lattice parameters were a=0.4057nm, b=0.6319nm, c=1.0432nm and β=99.06°. The material exhibited broad-spectrum absorption under UV excitation and emitted a warm long afterglow fluorescence around 450nm. The luminescence intensity of the sample reached the highest values when the doping concentrations of Eu2+ and Mn2+ were 0.06mol and 0.04mol, respectively. The results showed that the Sr3SiO5: Eu2+, Mn2+ material had excellent luminescent properties and could be used in the fields of LED lighting and fluorescent indicators.Keywords: Sr3SiO5, long afterglow, warm tone, photoluminescence, structural characterizationSr3SiO5是一种含有SiO4四面体的钙钛矿型结构材料，具有良好的光学性能。

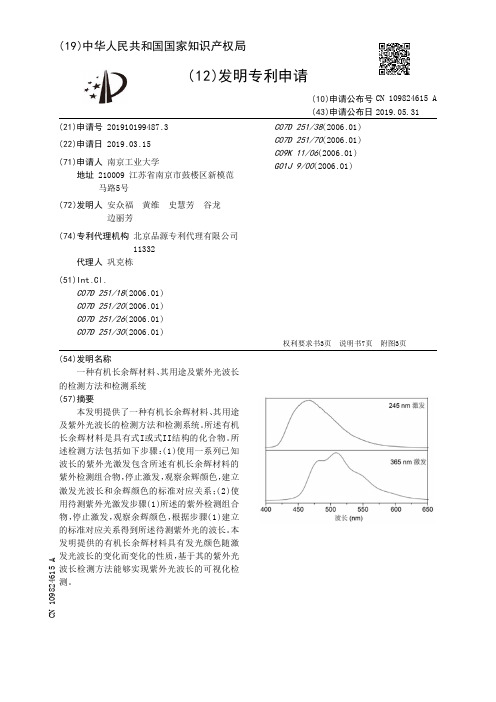

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910199487.3(22)申请日 2019.03.15(71)申请人 南京工业大学地址 210009 江苏省南京市鼓楼区新模范马路5号(72)发明人 安众福　黄维　史慧芳　谷龙　边丽芳　(74)专利代理机构 北京品源专利代理有限公司11332代理人 巩克栋(51)Int.Cl.C07D 251/18(2006.01)C07D 251/20(2006.01)C07D 251/26(2006.01)C07D 251/30(2006.01)C07D 251/38(2006.01)C07D 251/70(2006.01)C09K 11/06(2006.01)G01J 9/00(2006.01)(54)发明名称一种有机长余辉材料、其用途及紫外光波长的检测方法和检测系统(57)摘要本发明提供了一种有机长余辉材料、其用途及紫外光波长的检测方法和检测系统。

所述有机长余辉材料是具有式I或式II结构的化合物。

所述检测方法包括如下步骤：(1)使用一系列已知波长的紫外光激发包含所述有机长余辉材料的紫外检测组合物，停止激发，观察余辉颜色，建立激发光波长和余辉颜色的标准对应关系；(2)使用待测紫外光激发步骤(1)所述的紫外检测组合物，停止激发，观察余辉颜色，根据步骤(1)建立的标准对应关系得到所述待测紫外光的波长。

本发明提供的有机长余辉材料具有发光颜色随激发光波长的变化而变化的性质，基于其的紫外光波长检测方法能够实现紫外光波长的可视化检测。

权利要求书3页 说明书7页 附图3页CN 109824615 A 2019.05.31C N 109824615A1.一种有机长余辉材料，其特征在于，所述有机长余辉材料是具有如下式I或式II结构的化合物：其中，X为碳或氮；R 1、R 2、R 3各自独立地选自氢原子、-C n H 2n+1、-OC n H 2n+1、-SC n H 2n+1、-NHC n H 2n+1、-N(CH 3)2、-O (C 6H 5)、-NH(C 6H 5)、-N(C 6H 5)2、-COOH或卤素原子中的一种，n为1-6的整数。

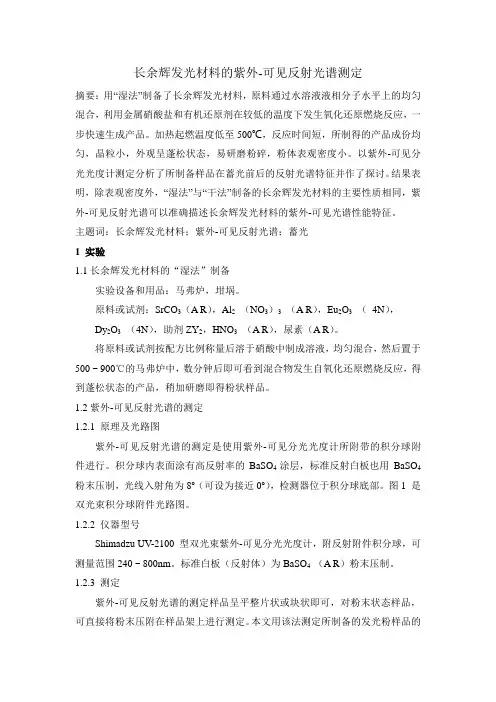

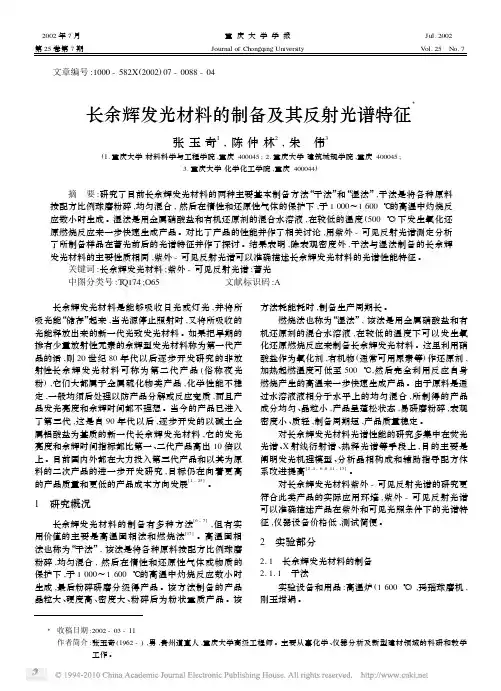

长余辉发光材料的紫外-可见反射光谱测定摘要：用“湿法”制备了长余辉发光材料，原料通过水溶液液相分子水平上的均匀混合，利用金属硝酸盐和有机还原剂在较低的温度下发生氧化还原燃烧反应，一步快速生成产品。

加热起燃温度低至500℃，反应时间短，所制得的产品成份均匀，晶粒小，外观呈蓬松状态，易研磨粉碎，粉体表观密度小。

以紫外-可见分光光度计测定分析了所制备样品在蓄光前后的反射光谱特征并作了探讨。

结果表明，除表观密度外，“湿法”与“干法”制备的长余辉发光材料的主要性质相同，紫外-可见反射光谱可以准确描述长余辉发光材料的紫外-可见光谱性能特征。

主题词：长余辉发光材料；紫外-可见反射光谱；蓄光1 实验1.1长余辉发光材料的“湿法”制备实验设备和用品：马弗炉，坩埚。

原料或试剂：SrCO3（A R），Al2（NO3）3（A R），Eu2O3（4N），Dy2O3（4N），助剂ZY2，HNO3（A R），尿素（A R）。

将原料或试剂按配方比例称量后溶于硝酸中制成溶液，均匀混合，然后置于500 ~ 900℃的马弗炉中，数分钟后即可看到混合物发生自氧化还原燃烧反应，得到蓬松状态的产品，稍加研磨即得粉状样品。

1.2紫外-可见反射光谱的测定1.2.1 原理及光路图紫外-可见反射光谱的测定是使用紫外-可见分光光度计所附带的积分球附件进行。

积分球内表面涂有高反射率的BaSO4涂层，标准反射白板也用BaSO4粉末压制，光线入射角为8o（可设为接近0o），检测器位于积分球底部。

图1 是双光束积分球附件光路图。

1.2.2 仪器型号Shimadzu UV-2100 型双光束紫外-可见分光光度计，附反射附件积分球，可测量范围240 ~ 800nm。

标准白板（反射体）为BaSO4 （A R）粉末压制。

1.2.3 测定紫外-可见反射光谱的测定样品呈平整片状或块状即可，对粉末状态样品，可直接将粉末压附在样品架上进行测定。

本文用该法测定所制备的发光粉样品的反射光谱。

硅酸盐长余辉材料的制备及研究的开题报告
1. 研究背景和意义
硅酸盐长余辉材料是一种广泛应用于荧光材料、LED材料、半导体照明等领域的材料。

长余辉是指物质在外界刺激作用下，其荧光发射能够在刺激停止后仍然持续一段时间。

硅酸盐长余辉材料能够在室温下长时间存储能量，释放荧光的时间也相对较长。

因此，硅酸盐长余辉材料是一种非常理想的荧光材料和发光材料。

当前，国内外研究硅酸盐长余辉材料的应用和性质已经有了一定的研究成果，但制备方法和材料性能还有很大的提升空间。

本研究旨在通过制备硅酸盐长余辉材料，并对其结构、发光特性和性能进行深入研究，为硅酸盐长余辉材料的应用提供更为可靠的基础。

2. 研究内容和方法
本研究将采用溶胶-凝胶法来制备硅酸盐长余辉材料。

该方法可以通过简单易得的化学试剂来制备出具有高纯度和良好形貌的硅酸盐长余辉材料。

具体步骤包括：溶胶制备、凝胶制备、烘干和煅烧等。

制备出的硅酸盐长余辉材料将通过扫描电镜、X射线衍射仪、荧光光谱仪、紫外-可见吸收光谱仪等进行结构、形貌、荧光特性和性能等方面的表征。

其中，荧光特性将主要通过测量激发光和显示光之间的时间差异，以及电子激发产生的荧光衰减速率来确定硅酸盐长余辉材料的荧光特性。

3. 预期研究成果和意义
预计通过本研究，可以制备出高纯度和形貌良好的硅酸盐长余辉材料，并对其多方面性质进行深入研究。

这将有助于推动硅酸盐长余辉材料的应用研究，并为发展下一代高效发光材料提供技术支撑。

同时，本研究还将为国内外相关研究提供一定的指导，以促进长余辉材料领域的进一步发展。

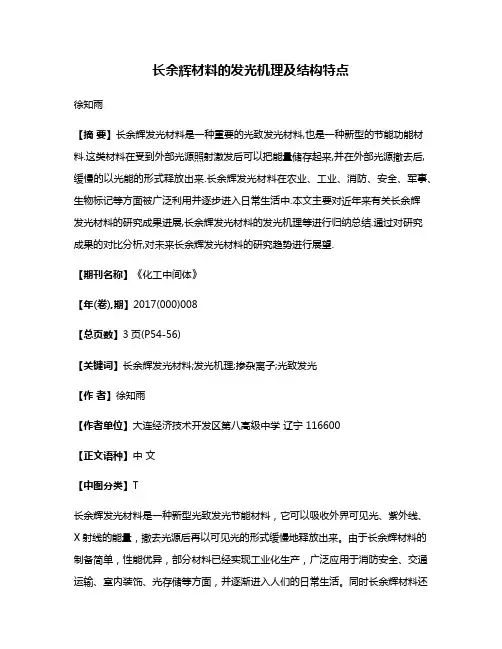

长余辉材料的发光机理及结构特点徐知雨【摘要】长余辉发光材料是一种重要的光致发光材料,也是一种新型的节能功能材料.这类材料在受到外部光源照射激发后可以把能量储存起来,并在外部光源撤去后,缓慢的以光能的形式释放出来.长余辉发光材料在农业、工业、消防、安全、军事、生物标记等方面被广泛利用并逐步进入日常生活中.本文主要对近年来有关长余辉发光材料的研究成果进展,长余辉发光材料的发光机理等进行归纳总结.通过对研究成果的对比分析,对未来长余辉发光材料的研究趋势进行展望.【期刊名称】《化工中间体》【年(卷),期】2017(000)008【总页数】3页(P54-56)【关键词】长余辉发光材料;发光机理;掺杂离子;光致发光【作者】徐知雨【作者单位】大连经济技术开发区第八高级中学辽宁 116600【正文语种】中文【中图分类】T长余辉发光材料是一种新型光致发光节能材料，它可以吸收外界可见光、紫外线、X射线的能量，撤去光源后再以可见光的形式缓慢地释放出来。

由于长余辉材料的制备简单，性能优异，部分材料已经实现工业化生产，广泛应用于消防安全、交通运输、室内装饰、光存储等方面，并逐渐进入人们的日常生活。

同时长余辉材料还能应用在一些新兴领域如生物体肿瘤细胞标记，高能粒子探测等，拥有广阔的应用前景。

尽管人们很早就注意到天然材料有余辉现象，但是直到自1993年Murayama等才系统地报道了关铝酸盐的余辉现象。

1996年Matsuzawa等研究得到了Eu2+激发的铝酸盐长余辉材料，自此利用氧化物作为基质，同时掺杂金属元素获得性能优异的长余辉材料的体系逐渐发展起来，在国内外学者的共同努力下取得了丰硕的成果。

目前对于长余辉的研究主要集中于发光效率、发光颜色、发光机理、制备方法等方面。

如雷炳富等利用高温固相法合成了Ca2SnO4：Eu2+高性能红色发光的长余辉材料；杨小平等制备了近红外余辉可达300h的超长余辉材料；沈冬冬等利用电子束还原法制备了SrAl2O4：(Eu2+,Dy3+)力致发光长余辉材料等等。

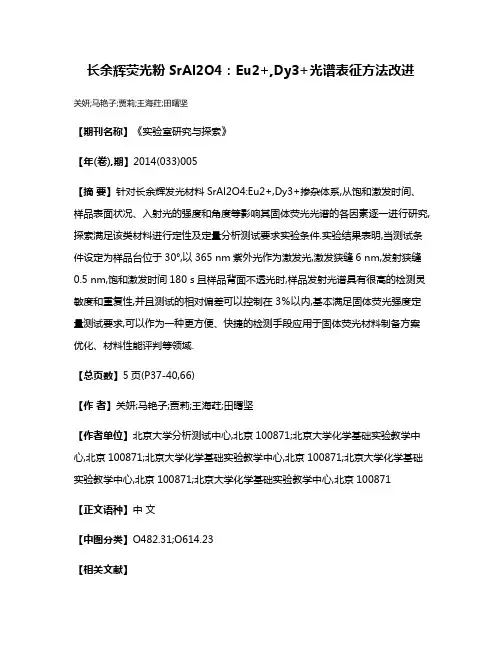

长余辉荧光粉SrAl2O4：Eu2+,Dy3+光谱表征方法改进关妍;马艳子;贾莉;王海荭;田曙坚【期刊名称】《实验室研究与探索》【年(卷),期】2014(033)005【摘要】针对长余辉发光材料SrAl2O4:Eu2+,Dy3+掺杂体系,从饱和激发时间、样品表面状况、入射光的强度和角度等影响其固体荧光光谱的各因素逐一进行研究,探索满足该类材料进行定性及定量分析测试要求实验条件.实验结果表明,当测试条件设定为样品台位于30°,以365 nm紫外光作为激发光,激发狭缝6 nm,发射狭缝0.5 nm,饱和激发时间180 s且样品背面不透光时,样品发射光谱具有很高的检测灵敏度和重复性,并且测试的相对偏差可以控制在3％以内,基本满足固体荧光强度定量测试要求,可以作为一种更方便、快捷的检测手段应用于固体荧光材料制备方案优化、材料性能评判等领域.【总页数】5页(P37-40,66)【作者】关妍;马艳子;贾莉;王海荭;田曙坚【作者单位】北京大学分析测试中心,北京100871;北京大学化学基础实验教学中心,北京100871;北京大学化学基础实验教学中心,北京100871;北京大学化学基础实验教学中心,北京100871;北京大学化学基础实验教学中心,北京100871【正文语种】中文【中图分类】O482.31;O614.23【相关文献】1.纳米SrAl2O4：Eu2+，Dy3+长余辉发光材料的制备与表征 [J], 梁小平;刘凯;王欢;周倩倩;王军;陈鹏;徐海;李少红2.固相反应法制备SrAl2O4:Eu2+,Dy3+长余辉发光陶瓷及性能表征 [J], 张希艳;卢利平;王晓春;刘全生;柏朝晖;曹志峰3.SrAl2O4:Eu2+,Dy3+长余辉发光材料的喷雾热解制备及其表征 [J], 王林生;李敏;赖华生;文小强;周健;黄可龙4.长余辉荧光粉SrAl2O4:Eu2+,Dy3+的包膜研究 [J], 侯志青;李志强;刘东州;徐丽云;赵起5.SrAl2O4:Eu2+,Dy3+纳米长余辉发光材料的制备与表征 [J], 张希艳;姜薇薇;卢利平;刘全生;柏朝晖;王晓春;曹志峰因版权原因，仅展示原文概要，查看原文内容请购买。
