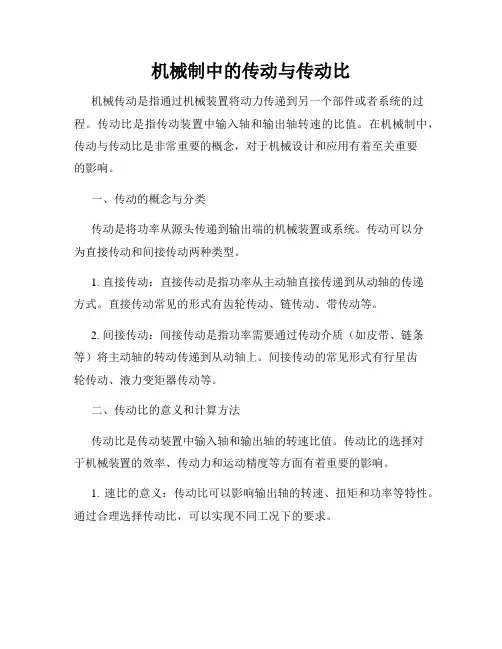

机械制中的传动与传动比机械传动是指通过机械装置将动力传递到另一个部件或者系统的过程。
传动比是指传动装置中输入轴和输出轴转速的比值。
在机械制中,传动与传动比是非常重要的概念,对于机械设计和应用有着至关重要的影响。
一、传动的概念与分类传动是将功率从源头传递到输出端的机械装置或系统。
传动可以分为直接传动和间接传动两种类型。
1. 直接传动:直接传动是指功率从主动轴直接传递到从动轴的传递方式。
直接传动常见的形式有齿轮传动、链传动、带传动等。
2. 间接传动:间接传动是指功率需要通过传动介质(如皮带、链条等)将主动轴的转动传递到从动轴上。
间接传动的常见形式有行星齿轮传动、液力变矩器传动等。
二、传动比的意义和计算方法传动比是传动装置中输入轴和输出轴的转速比值。
传动比的选择对于机械装置的效率、传动力和运动精度等方面有着重要的影响。
1. 速比的意义:传动比可以影响输出轴的转速、扭矩和功率等特性。
通过合理选择传动比,可以实现不同工况下的要求。
2. 计算方法:传动比的计算方法根据不同的传动形式有所不同。
以齿轮传动为例,传动比等于从动轮的齿数除以主动轮的齿数。
其他传动形式的传动比计算方法可以根据具体情况进行推导。
三、传动与机械设计传动在机械设计中扮演着重要的角色。
根据所需的输出特性,设计师需要选择合适的传动方式和传动比。
1. 速度变换:传动可以实现速度的变换,通过合理选择传动比,可以使输出轴的转速降低或增加。
2. 力矩传递:传动可以将主动轴的扭矩传递到从动轴上。
合理选择传动比可以满足输出轴所需的扭矩要求。
3. 运动控制:通过传动装置的设计,可以实现精确的运动控制和位置控制。
选择合适的传动比可以满足运动精度和稳定性的要求。
四、传动与传动比的应用机械传动和传动比的应用广泛,几乎涵盖了各个工业和日常生活领域。
1. 车辆传动:车辆的传动系统中,常常使用齿轮传动、链传动和液力传动等形式。
合理选择传动比可以满足车辆行驶的需求。
2. 工业机械:工厂中的各类机械装置,如机床、输送机等,都需要传动装置来实现动力的传递和控制。
机械传动一.机械组成:1.机械传动是机械中应用最广泛的、最基本传动方式,常用机械传动有带传动、链传动、齿轮传动、蜗杆传动和螺旋传动等。
2.一台完整的机械通常由动力部分、传动部分、执行部分和控制部分所组成。
3.操纵控制部分——是指为了保证或提高产品质量、产量,减轻人的劳动强度而设置的那些控制器、操纵机构。
操纵系统和控制系统都是为了使动力系统、传动系统、执行系统彼此协调运行,并准确可靠地完成整机功能的装置。
操作系统—通过人工操作来实现上述要求。
如起动、离合、制动、变速、换向等装置。
控制系统—通过控制信号,经由控制装置,使控制对象改变工作参数或运行状态而实现上述要求的装置。
二.机械传动的作用1.传递运动和动力:将原动机的运动和动力传给执行机构。
2.调节运动速度和方向:起增速、减速、变速、换向、离合等作用。
3.改变运动形式啊:原动机的运动一般为旋转运动,通过传动系统可将旋转运动转换为执行机构所需的运动形式,如将旋转运动转化为执行运动;将连续运动转化为间歇运动。
三.机械传动的主参数机械传动的主参数一般包括转速n、线速度v、传动比i、功率P、效率h和转矩T等。
1.转速和圆周速度的关系:2.传动比:多级时:3.效率:4.转矩与功率关系:四.带传动1.带传动的组成和类型带传动是一种应用很广泛的机械传动。
带传动是由主动轮1、从动轮2和紧套在两轮上的环型带3所组成。
带传动是利用带与轮之间的摩擦力来传递运动和动力,如图3-1所示。
按照带的截面形状,传动带可分为平带、V带(俗称三角带)、多楔带与圆带等3-1平带v带多楔带圆带2.带传动的工作原理摩擦传动原理可知:为保证带传动正常工作,传动带必须以一定张紧力张紧在两带轮上,即带工作前两边已承受了相等的拉力,如图下图所示,称为初拉力F0。
工作时,带与带轮之间产生摩擦力,主动轮对带的摩擦力F f与带的运动方向一致,从动带轮对带的摩擦力F f与带的运动方向相反。
于是带绕入主动轮的一边被拉紧,称为紧边,拉力由F0增加到F1;带表绕入从动轮的一边被略微放松,称为松边,拉力由Fo减少到F2。
齿轮传动比摘要:齿轮传动比是指传动系统中两个齿轮之间的转速比。
这个比值决定了输出轴的转速相对于输入轴的转速。
齿轮传动比的大小对于机械系统的性能和功能起着至关重要的作用。
本文将介绍齿轮传动比的概念、计算方法、对机械系统的影响以及应用领域。
1. 引言齿轮传动是一种常见的机械传动方式,通过齿轮之间的啮合实现动力的传递和转速的变换。
而齿轮传动比就是用来描述两个齿轮转速之间的关系的。
它是机械传动系统设计中一个重要的参数,直接影响到传动系统的性能和功能。
2.齿轮传动比的定义齿轮传动比是指输入轴转速与输出轴转速的比值。
在齿轮传动中,通常将输入齿轮所在的轴称为输入轴,而输出齿轮所在的轴称为输出轴。
传动比通常使用字母i表示,其计算公式为:i = N2 / N1其中,N1为输入轴的转速,N2为输出轴的转速。
3.齿轮传动比的计算方法齿轮传动比的计算方法主要取决于齿轮的类型和排列方式。
常见的齿轮传动类型包括直齿轮传动、斜齿轮传动、蜗杆传动等。
这里以直齿轮传动为例,介绍传动比的计算方法。
对于直齿轮传动,传动比等于驱动齿轮的齿数与被驱动齿轮的齿数的比值。
即:i = Z2 / Z1其中,Z1为驱动齿轮的齿数,Z2为被驱动齿轮的齿数。
4.齿轮传动比的影响因素齿轮传动比的大小对机械系统的性能和功能有着重要的影响。
传动比的选择应根据实际应用需求进行。
以下是传动比大小对机械系统的影响因素:(1)转速比传动比的大小直接影响到输出轴的转速相对于输入轴的转速。
通过合理选择传动比,可以实现不同转速要求之间的转换。
(2)扭矩比传动比的改变会导致输出轴扭矩与输入轴扭矩之间的差异。
对于需要较大扭矩输出的应用,需要选择合适的传动比以满足要求。
(3)空间和重量限制传动比的选择还需要考虑到机械系统的空间和重量限制。
较大的传动比可能会导致传动装置的体积和重量增加,而过小的传动比可能无法满足输出要求。
5.齿轮传动比的应用领域齿轮传动比广泛应用于各种机械系统中,如汽车、船舶、工业机械等。

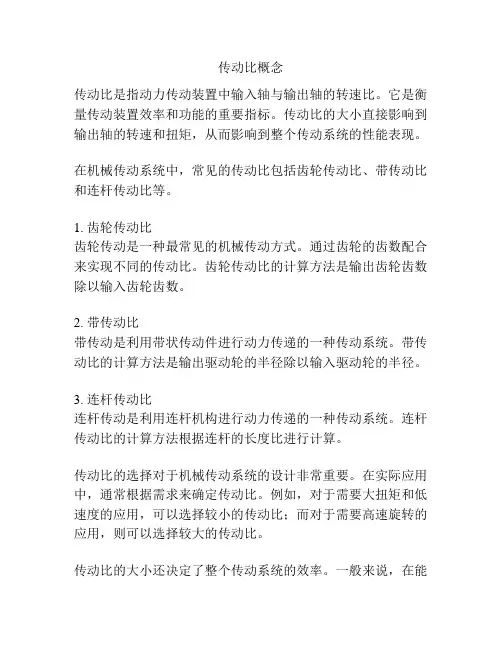

传动比概念
传动比是指动力传动装置中输入轴与输出轴的转速比。
它是衡量传动装置效率和功能的重要指标。
传动比的大小直接影响到输出轴的转速和扭矩,从而影响到整个传动系统的性能表现。
在机械传动系统中,常见的传动比包括齿轮传动比、带传动比和连杆传动比等。
1. 齿轮传动比
齿轮传动是一种最常见的机械传动方式。
通过齿轮的齿数配合来实现不同的传动比。
齿轮传动比的计算方法是输出齿轮齿数除以输入齿轮齿数。
2. 带传动比
带传动是利用带状传动件进行动力传递的一种传动系统。
带传动比的计算方法是输出驱动轮的半径除以输入驱动轮的半径。
3. 连杆传动比
连杆传动是利用连杆机构进行动力传递的一种传动系统。
连杆传动比的计算方法根据连杆的长度比进行计算。
传动比的选择对于机械传动系统的设计非常重要。
在实际应用中,通常根据需求来确定传动比。
例如,对于需要大扭矩和低速度的应用,可以选择较小的传动比;而对于需要高速旋转的应用,则可以选择较大的传动比。
传动比的大小还决定了整个传动系统的效率。
一般来说,在能
够满足实际需求的前提下,选择较大的传动比可以提高整个传动系统的效率。
但是传动比过大会增加传动装置的体积和重量,同时还会增加摩擦损失和噪音。
除了传动比之外,传动装置的选用还需要考虑其他因素,如传动装置的可靠性、寿命和成本等。
在实际应用中,需要综合考虑这些因素,选择适合的传动比。
传动比公式是:传动比=主动轮转速除以从动轮转速的值=其分度圆直径比值的倒数。
具体含义如下:
1. 在机械传动系统中,其始端主动轮与末端从动轮的角速度或转速的比值,被称为传动比。
2. 传动比(i)=主动轮转速(n1)与从动轮转速(n2)的比值=齿轮分度圆直径的反比=从动齿轮齿数(Z2)与主动齿轮齿数(Z1)的比值。
即i=n1/n2=D2/D1 i=n1/n2=z2/z1。
3. 对于多级齿轮传动,每两轴之间的传动比按照上面的公式计算。
从第一轴到第n轴的总传动比等于各级传动比之积。
4. 传动比是机构中两转动构件角速度的比值,也称速比。
构件a和构件b的传动比为i=ωa/ωb=na/nb,式中ωa和ωb分别为构件a和b的角速度(弧度/秒);na和nb分别为构件a和b的转速(转/分)。
当式中的角速度为瞬时值时,则求得的传动比为瞬时传动比。
当式中的角速度为平均值时,则求得的传动比为平均传动比。
理论上对于大多数渐开线齿廓正确的齿轮传动,瞬时传动比是不变的;对于链传动和摩擦轮传动,瞬时传动比是变化的。
对于啮合传动,传动比可用a和b轮的齿数Za和Zb表示,i=Zb/Za;对于摩擦传动,传动比可用a和b轮的直径Da和Db表示,i=Db/Da。
希望以上信息对您有所帮助,如果您还有其他问题,欢迎告诉我。

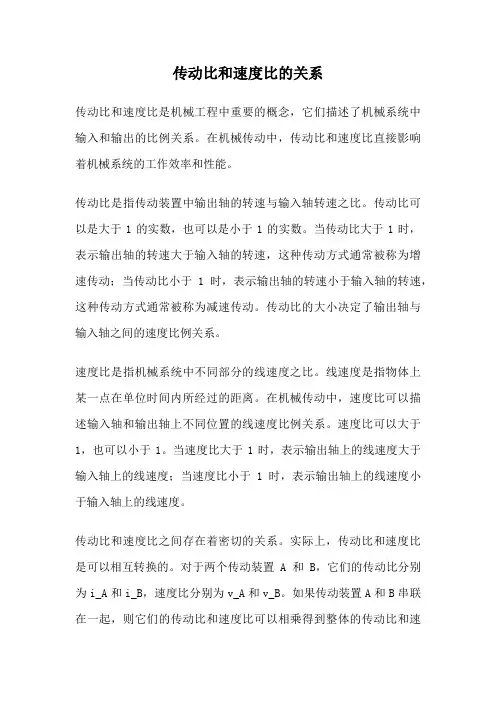

传动比和速度比的关系传动比和速度比是机械工程中重要的概念,它们描述了机械系统中输入和输出的比例关系。
在机械传动中,传动比和速度比直接影响着机械系统的工作效率和性能。
传动比是指传动装置中输出轴的转速与输入轴转速之比。
传动比可以是大于1的实数,也可以是小于1的实数。
当传动比大于1时,表示输出轴的转速大于输入轴的转速,这种传动方式通常被称为增速传动;当传动比小于1时,表示输出轴的转速小于输入轴的转速,这种传动方式通常被称为减速传动。
传动比的大小决定了输出轴与输入轴之间的速度比例关系。
速度比是指机械系统中不同部分的线速度之比。
线速度是指物体上某一点在单位时间内所经过的距离。
在机械传动中,速度比可以描述输入轴和输出轴上不同位置的线速度比例关系。
速度比可以大于1,也可以小于1。
当速度比大于1时,表示输出轴上的线速度大于输入轴上的线速度;当速度比小于1时,表示输出轴上的线速度小于输入轴上的线速度。
传动比和速度比之间存在着密切的关系。
实际上,传动比和速度比是可以相互转换的。
对于两个传动装置A和B,它们的传动比分别为i_A和i_B,速度比分别为v_A和v_B。
如果传动装置A和B串联在一起,则它们的传动比和速度比可以相乘得到整体的传动比和速度比。
即:i_total = i_A * i_Bv_total = v_A * v_B反之,如果知道整体的传动比和速度比,也可以通过分解和逆运算得到各个传动装置的传动比和速度比。
传动比和速度比的关系对机械系统的设计和优化至关重要。
通过合理选择传动比和速度比,可以实现不同工况下的输出要求。
例如,在需要高速旋转的场合,可以选择较大的传动比和速度比;而在需要提高扭矩的场合,可以选择较小的传动比和速度比。
传动比和速度比还对机械系统的效率和能量转换起着重要作用。
通常情况下,传动比越大,速度比越接近1,机械系统的效率越高。
因此,在设计机械传动系统时,需要综合考虑传动比和速度比,以达到最佳的效能。
机械设计第10章机械传动系统及其传动比机械传动系统及其传动比案例导入:在实际的机械工程中,为了满足各种不同的工作需要,仅仅使用一对齿轮是不够的。
本章通过带式输送机、牛头刨床、汽车变速箱和差速器、自动进刀读数装置、滚齿机行星轮系等例子,介绍轮系的概念、分类、传动比的分析计算方法。
第一节定轴轮系的传动比计算在实际应用的机械中,为了满足各种需要,例如需要较大的传动比或作远距离传动等,常采用一系列互相啮合的齿轮来组成传动装置。
这种由一系列齿轮组成的传动装置称为齿轮系统,简称轮系。
一、轮系的分类轮系有两种基本类型:(1)定轴轮系。
如图10-1所示,在轮系运转时各齿轮几何轴线都是固定不变的,这种轮系称为定轴轮系。
(2)行星轮系。
如图10-2所示,在轮系运转时至少有一个齿轮的几何轴线绕另一几何轴线转动,这种轮系称为行星轮系。
图10-1 定轴轮系二、轮系的传动比1.轮系的传动比轮系中,输入轴(轮)与输出轴(轮)的转速或角速度之比,称为轮系的传动比,通常用i表示。
因为角速度或转速是矢量,所以,计算轮系传动比时,不仅要计算它的大小,而且还要确定输出轴(轮)的转动方向。
2.定轴轮系传动比的计算根据轮系传动比的定义,一对圆柱齿轮的传动比为nzi12 1 2 n2z1式中:“±”为输出轮的转动方向符号,图10-2行星轮系第十章机械传动系统及其传动比当输入轮和输出轮的转动方向相同时取“+”号、相反时取“-”号。
如图10-1a) 所示的一对外啮合直齿圆柱齿轮传动,两齿轮旋转方向相反,其传动比规定为负值,表示为:i=n1=n2z2 z1如图10-1b)所示为一对内啮合直齿圆柱齿轮传动,两齿轮的旋转方向相同,其传动比规定为正值,表示为:n1z2 i= =n2z1如图10-3所示的定轴轮系,齿轮1为输入轮,齿轮4为输出轮。
应该注意到齿轮2和2'是固定在同一根轴上的,即有n2=n2′。
此轮系的传图10-3定轴轮系传动比的计算动比i14可写为:nnn ni14 1 123 i12i2 3i***** z2z3z4 312上式表明,定轴轮系的总传动比等于各对啮合齿轮传动比的连乘积,其大小等于各对啮合齿轮中所有从动轮齿数的连乘积与所有主动轮齿数的连乘积之比,即m从1轮到k轮之间所有从动轮齿数n的连乘积i1k 1 1 (10-1) nk从1轮到k轮之间所有从主轮齿数的连乘积式中:m为平行轴外啮合圆柱齿轮的对数,用于确定全部由圆柱齿轮组成的定轴轮系中输出轮的转向。
