大型风电叶片结构设计方法研究

大型风电叶片结构设计方法研究一、本文概述随着全球能源需求的日益增长和环保意识的逐渐加强，风电作为一种清洁、可再生的能源形式，正在全球范围内得到广泛的关注和应用。

风电叶片作为风力发电机组的核心部件，其结构设计直接关系到风电机组的运行效率和安全性。

研究和优化风电叶片的结构设计方法具有重大的理论价值和现实意义。

本文旨在探讨大型风电叶片结构设计的方法论，结合国内外的研究现状和发展趋势，分析风电叶片结构设计的关键要素和难点问题。

通过深入研究，本文提出了一种基于有限元分析的大型风电叶片结构设计方法，旨在提高风电叶片的结构性能，降低制造成本，推动风电行业的可持续发展。

本文首先对风电叶片的结构特点和设计要求进行了概述，然后详细介绍了有限元分析的基本原理及其在风电叶片结构设计中的应用。

在此基础上，本文提出了一种基于有限元分析的风电叶片结构设计流程，包括材料选择、模型建立、边界条件设置、分析计算和后处理等环节。

通过对实际案例的分析和计算，验证了本文提出的设计方法的有效性和可行性。

本文的研究成果将为大型风电叶片的结构设计提供新的思路和方法，有助于提升风电叶片的性能和可靠性，降低风电成本，促进风电行业的健康发展。

本文的研究方法和成果也可为其他领域的结构设计提供参考和借鉴。

二、风电叶片结构设计的基本原理风电叶片的结构设计是一项涉及多学科知识的复杂工程，其基本原理主要包括材料力学、空气动力学、结构动力学以及制造工艺学等。

这些原理共同构成了风电叶片设计的理论基础，指导着设计师在保证叶片性能的实现结构的优化和轻量化。

材料力学原理是风电叶片结构设计的基石。

叶片需要承受复杂的风力载荷，包括静力载荷和动力载荷，因此要求材料具有良好的强度、刚度和疲劳性能。

设计师需要根据材料的力学特性，合理选择叶片的材料和截面形状，确保叶片在各种工作条件下都能保持稳定的性能。

空气动力学原理对风电叶片的设计至关重要。

叶片的形状直接影响风能的捕获效率和转换效率。

风电叶片主梁结构、风电叶片及风力发电机组的制作方法【原创版4篇】《风电叶片主梁结构、风电叶片及风力发电机组的制作方法》篇1一种风电叶片主梁结构，其特征在于，包括：第一梁1、第二梁2、第三梁3、加强筋4、端板5和垫板6；所述第一梁1和第二梁2通过端板5和垫板6铰接，所述第三梁3与第二梁2通过加强筋4连接。

风电叶片及风力发电机组的制作方法，其特征在于，包括以下步骤：提供第一梁1、第二梁2、第三梁3、加强筋4、端板5和垫板6，将第一梁1和第二梁2通过端板5和垫板6铰接，所述第三梁3与第二梁2通过加强筋4连接，然后对风电叶片进行装配。

《风电叶片主梁结构、风电叶片及风力发电机组的制作方法》篇2一种风电叶片主梁结构，包括：1. 中央梁，设置在风电叶片中央位置，其上下两侧分别与风电叶片的上蒙皮和下蒙皮固定连接；2. 支撑梁，设置在中央梁的两侧，其上下两侧分别与风电叶片的侧壁和上蒙皮固定连接；3. 腹板，设置在中央梁和支撑梁之间，其上下两侧分别与中央梁和支撑梁固定连接。

风电叶片及风力发电机组的制作方法，包括以下步骤：腹板；2. 将中央梁、支撑梁和腹板组装成风电叶片主梁结构；3. 将风电叶片主梁结构与风电叶片的上蒙皮和下蒙皮固定连接。

《风电叶片主梁结构、风电叶片及风力发电机组的制作方法》篇3一种风电叶片主梁结构，其特征在于，包括：1. 主梁本体，所述主梁本体为I型空腹梁，包括腹板、上下底板和左右侧板，所述腹板和上下底板通过角钢连接，所述左右侧板通过腹板连接；2. 支撑结构，包括设置在主梁本体腹板上的加强筋板和设置在主梁本体上下底板上的横隔板，所述加强筋板和横隔板通过角钢连接。

风电叶片及风力发电机组，其特征在于，包括风电叶片主梁结构。

风力发电机组，其特征在于，包括风电叶片主梁结构和风轮。

《风电叶片主梁结构、风电叶片及风力发电机组的制作方法》篇4一种风电叶片主梁结构，其特征在于，包括：第一梁体，用于承载风电叶片的重量和外部载荷；第二梁体，与第一梁体连接，用于提高风电叶片的强度和刚度；多个支撑件，设置在第一梁体和第二梁体之间，用于增强风电叶片的稳定性。

风电叶片是风力发电机中将风能转换为机械能的关键部件。

大型风电叶片通常采用复合材料制造，以确保轻质、高强且耐腐蚀。

以下是关于风电叶片结构的简要介绍：1. 蒙皮：这是叶片的外表面，由多层玻璃纤维或碳纤维增强塑料（GRP或CFRP）制成。

这些材料具有很高的强度和刚性，并且能够抵抗恶劣天气条件下的磨损和冲击。

2. 主梁：主梁是叶片的主要承重结构，通常位于叶片的前缘。

它通常也是用复合材料制成的，其内部可能包含有金属或复合材料制成的加强筋。

3. 腹板：腹板是在叶片厚度方向上的加强结构，主要为了支撑主梁并保持整个叶片的形状。

腹板通常采用夹芯结构设计，以提高刚度并降低重量。

4. 叶尖帽：叶尖帽位于叶片的最前端，用于保护叶片免受风力冲击和磨损的影响。

5. 连接组件：叶片通过叶根与轮毂相连，这个区域需要承受很大的力和扭矩。

因此，叶根部分的设计非常关键，通常会使用高强度的合金钢或其他高性能材料。

6. 内部布线和传感器：现代风电叶片内部可能会安装各种传感器，用于监控叶片的工作状态，包括载荷分布、振动水平等。

此外，还有电力电缆和信号传输线缆，以便将电流从发电机输送到电网，以及传递控制信息。

7. 气动外形设计：叶片的气动外形对风能捕获效率至关重要。

在设计过程中，工程师们会运用空气动力学原理来优化叶片的截面形状和整体长度，使其能够在各种风速下高效地捕获风能。

8. 平衡和配重：为了保证叶片在旋转时保持稳定，有时会在叶片上加装配重，以平衡叶片的质量分布。

9. 防腐处理：由于叶片长期暴露在户外环境中，必须进行适当的防腐处理，以延长其使用寿命。

总的来说，风电叶片的设计是一个复杂的过程，需要考虑许多因素，包括材料选择、结构设计、空气动力学性能、制造工艺和成本效益分析等。

基于ANSYS的风电机组叶片动态响应分析与优化设计风电机组是目前广泛应用于清洁能源领域的一种发电设备，其核心部件之一是叶片。

叶片的设计与优化对于提高风电机组的发电效率、减少结构疲劳损伤具有重要意义。

本文将基于ANSYS软件，对风电机组叶片的动态响应进行分析，并提出优化设计方法。

一、叶片动态响应分析叶片在工作过程中会受到风力的作用而发生弯曲和振动，因此需要进行动态响应分析。

首先，我们需要建立叶片的有限元模型。

通过ANSYS的建模工具，可以将叶片的几何形状进行三维建模，并使用适当的材料属性对叶片进行参数化描述。

在建立有限元模型后，我们需要给予风电机组施加载荷。

根据风力的特性和叶片的运行条件，可以采用风力加载模块对叶片进行施加风载。

该模块可以模拟风力的作用，计算叶片所受的风载大小和方向，并将其作为载荷输入到有限元模型中。

接下来，通过ANSYS的动态分析功能，对叶片的振动响应进行计算。

动态分析将考虑材料的刚度、阻尼和质量等因素，得出叶片在不同工况下的振动情况。

通过分析叶片的振动频率和振型，可以评估叶片的结构是否合理，是否存在共振问题。

二、叶片优化设计在进行叶片的优化设计时，我们可以通过ANSYS的参数化设计功能来实现。

首先，我们需要确定需要优化的设计变量，如叶片的几何参数、材料参数等。

然后，通过定义参数和参数范围，可以使得ANSYS自动地进行参数组合和计算。

通过进行多次模拟计算和优化迭代，可以得到不同设计变量组合下的叶片性能。

根据设定的优化目标，如最小化叶片的振动响应或最大化叶片的发电效率，可以选取最优的设计变量组合作为最终的优化设计方案。

另外，对于叶片的优化设计，还可以考虑使用拓扑优化方法。

拓扑优化可以根据预设的约束条件和目标函数，在给定的设计空间内调整叶片的材料分布，使得叶片的结构更加均衡和优化。

通过结合拓扑优化和动态响应分析，可以得到更加高效和可靠的叶片设计方案。

三、实例分析与展望通过基于ANSYS的风电机组叶片动态响应分析与优化设计方法，可以有效地评估叶片的结构性能，并提供优化建议。

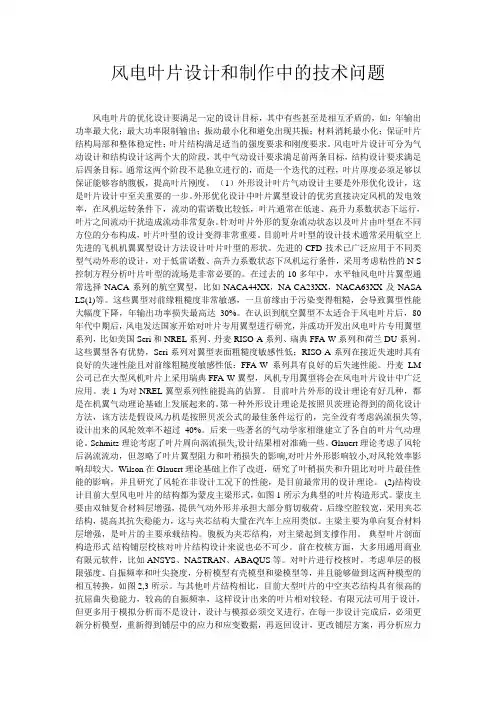

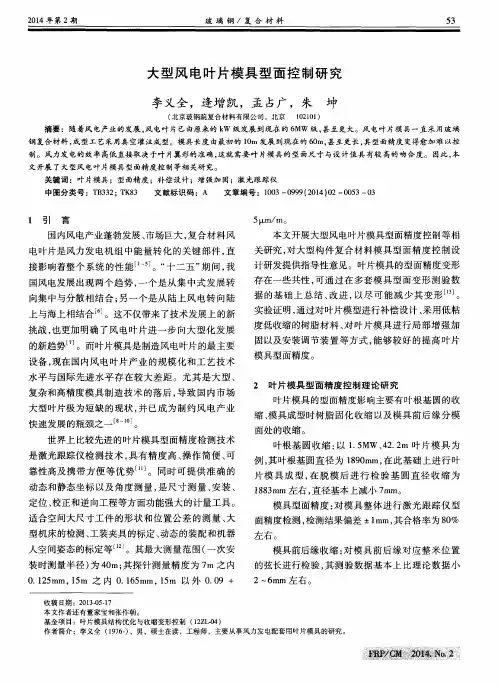

风电叶片设计和制作中的技术问题风电叶片的优化设计要满足一定的设计目标，其中有些甚至是相互矛盾的，如：年输出功率最大化；最大功率限制输出；振动最小化和避免出现共振；材料消耗最小化；保证叶片结构局部和整体稳定性；叶片结构满足适当的强度要求和刚度要求。

风电叶片设计可分为气动设计和结构设计这两个大的阶段，其中气动设计要求满足前两条目标，结构设计要求满足后四条目标。

通常这两个阶段不是独立进行的，而是一个迭代的过程，叶片厚度必须足够以保证能够容纳腹板，提高叶片刚度。

（1）外形设计叶片气动设计主要是外形优化设计，这是叶片设计中至关重要的一步。

外形优化设计中叶片翼型设计的优劣直接决定风机的发电效率，在风机运转条件下，流动的雷诺数比较低，叶片通常在低速、高升力系数状态下运行，叶片之间流动干扰造成流动非常复杂。

针对叶片外形的复杂流动状态以及叶片由叶型在不同方位的分布构成，叶片叶型的设计变得非常重要。

目前叶片叶型的设计技术通常采用航空上先进的飞机机翼翼型设计方法设计叶片叶型的形状。

先进的CFD技术已广泛应用于不同类型气动外形的设计，对于低雷诺数、高升力系数状态下风机运行条件，采用考虑粘性的N-S 控制方程分析叶片叶型的流场是非常必要的。

在过去的10多年中，水平轴风电叶片翼型通常选择NACA系列的航空翼型，比如NACA44XX，NA-CA23XX，NACA63XX及NASA LS(1)等。

这些翼型对前缘粗糙度非常敏感，一旦前缘由于污染变得粗糙，会导致翼型性能大幅度下降，年输出功率损失最高达30%。

在认识到航空翼型不太适合于风电叶片后，80年代中期后，风电发达国家开始对叶片专用翼型进行研究，并成功开发出风电叶片专用翼型系列，比如美国Seri和NREL系列、丹麦RISO-A系列、瑞典FFA-W系列和荷兰DU系列。

这些翼型各有优势，Seri系列对翼型表面粗糙度敏感性低；RISO-A系列在接近失速时具有良好的失速性能且对前缘粗糙度敏感性低；FFA-W系列具有良好的后失速性能。

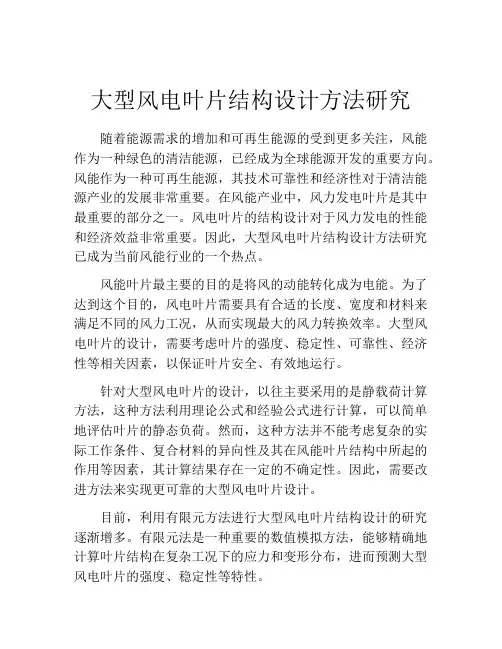

大型风电叶片结构设计方法研究随着能源需求的增加和可再生能源的受到更多关注，风能作为一种绿色的清洁能源，已经成为全球能源开发的重要方向。

风能作为一种可再生能源，其技术可靠性和经济性对于清洁能源产业的发展非常重要。

在风能产业中，风力发电叶片是其中最重要的部分之一。

风电叶片的结构设计对于风力发电的性能和经济效益非常重要。

因此，大型风电叶片结构设计方法研究已成为当前风能行业的一个热点。

风能叶片最主要的目的是将风的动能转化成为电能。

为了达到这个目的，风电叶片需要具有合适的长度、宽度和材料来满足不同的风力工况，从而实现最大的风力转换效率。

大型风电叶片的设计，需要考虑叶片的强度、稳定性、可靠性、经济性等相关因素，以保证叶片安全、有效地运行。

针对大型风电叶片的设计，以往主要采用的是静载荷计算方法，这种方法利用理论公式和经验公式进行计算，可以简单地评估叶片的静态负荷。

然而，这种方法并不能考虑复杂的实际工作条件、复合材料的异向性及其在风能叶片结构中所起的作用等因素，其计算结果存在一定的不确定性。

因此，需要改进方法来实现更可靠的大型风电叶片设计。

目前，利用有限元方法进行大型风电叶片结构设计的研究逐渐增多。

有限元法是一种重要的数值模拟方法，能够精确地计算叶片结构在复杂工况下的应力和变形分布，进而预测大型风电叶片的强度、稳定性等特性。

在有限元法中，叶片结构通常被分解成多个小的单元，对每个小单元进行应力分析，由此建立整个叶片结构的应力分布模型，并可以对叶片在不同工作条件下的响应进行计算和模拟。

此外，有限元法还可以通过确定每个小单元的具体材料的物理特性，自动计算模拟分析结果所需的材料特性。

很多研究表明，基于有限元法的大型风电叶片结构设计方法具有明显的优势，其中包括：（1）减少研发成本：有限元分析技术可以通过模拟和仿真降低试验成本。

通过模拟预测可以避免贵重和高风险的试验，显着降低研发成本。

（2）减少产生的废料：使用有限元分析技术设计大型风电叶片，可以使叶片的结构设计更加精细，减少产生废材的情况。

风力发电机叶片结构设计及其有限元分析(精品doc)LT风力发电机叶片结构设计及其有限元分析摘要为了更好地发展我国的风力发电事业，实现风力发电机的国产化，必须深入开展风力机设计、分析方面的研究。

本文根据传统的的叶片设计方法设计了2MW 风力机叶片，并生成三维几何模型，然后利用有限元模拟对叶片进行了振动模态分析，得到各阶振动频率和振型，为防止结构共振提供了依据。

关键词：风力机，叶片，有限元模拟，优化THE FE SIMULATION AND OPTIMAL DESIGN OF WINDTURBINE COMPONENTSABSTRACTIn order to promote the capability of design and manufacturing of wind turbine in China, more study should be done in the field of wind turbine design and analysis. In this paper, a blade for 2MW wind turbine is designed according to the traditional design procedure and the 3D geometrical model is created. Then the modal analysis is done through the FE simulation to get the frequency and mode shape, which provides the theoretic basis to prevent resonance.KEY WORDS: wind turbine, blade, FE simulation, optimization第一章绪论1.1 能源问题及可再生能源的现状与发展受世界经济的发展和人口增长的影响，世界一次性能源消费量持续增加，1990年世界国内生产总值为26.5 万亿美元(按1995 年不变价格计算)，2000 年达到34.3万亿美元，年均增长2.7%。
