信号发生器本人介绍一下信号发生器的使用和操作步骤1、信号发生器参数性能频率范围:0.2Hz~2MHz 粗调、微调旋钮正弦波, 三角波, 方波, TTL 脉波0.5" 大型LED 显示器可调DC offset 电位输出过载保护信号发生器/ 信号源的技术指标: 主要输出波形正弦波, 三角波, 方波, Ramp 与脉波输出振幅>20Vp-p (opencircuit);>10Vp-p (加50Ω 负载)阻抗50Ω+10%衰减器-20dB+1.0dB (at 1kHz)DC 飘移<-10V ~ >+10V, (<-5V ~ >+5V 加50Ω负载)周期控制1 : 1 to 10 : 1 continuously rating显示幕4 位LED 显示幕频率范围0.2Hz to2MHz(共7 档)频率控制Separate coarse and fine tuning正弦波失真< 1% 0.2Hz ~ 20kHz , < 2% 20kHz ~ 200kHz频率响应< 0.2dB 0.2Hz ~100kHz;< 1dB 100kHz~ 2MHz 三角波线性98% 0.2Hz ~100kHz;95%100kHz~ 2MHz对称性<2% 0.2Hz ~100kHz上升/ 下降时间<120nSCMOS输出位准4Vp-p±1Vp-p ~ 14.5Vp-p±0.5Vp-p 可调上升/ 下降时间<120nSTTL 输出位准>3Vpp上升/ 下降时间<30nSVCF输入电压约0V~10V ±1V input for 10 : 1 frequency ratio输入阻抗10kΩ (± 10%)使用电源交流100V/120V/220V/230V ±10%, 50/60Hz附件电源线× 1, 操作手册× 1, 测试线GTL-101 × 1230(宽)× 95(高)× 280(长) mm,约2.1 公斤信号发生器是为进行电子测量提供满足一定技术要求电信号的仪器设备。
信号发生器操作规程1. 引言信号发生器是电子设备测试和实验中常用的仪器,用于产生不同类型和频率的电信号。
为了确保安全和正确操作信号发生器,本文档旨在规范信号发生器的操作流程和注意事项。
2. 设备准备在操作信号发生器之前,请确保以下准备工作已完成:•确认信号发生器处于稳定的电源供应之下,且地线已正确接地。
•检查信号发生器的外观和连接线路,确保设备完好无损。
3. 信号发生器操作流程按照以下步骤进行信号发生器的操作:3.1 打开信号发生器将信号发生器的电源开关打开,待仪器启动完成。
3.2 设置基本参数•在仪表显示屏上,选择要生成的信号类型,如正弦波、方波或三角波等。
•设置信号的频率、幅度和相位等参数,根据实验需求进行调整。
3.3 连接输出信号将信号发生器的输出端口连接到被测设备或测量仪器上。
确保连接线路正确、牢固可靠。
3.4 检查输出波形•将示波器接入信号发生器的输出,并调整示波器的触发和增益等参数。
•根据实验需求,检查输出信号的波形、频率和幅度是否符合预期。
3.5 进行实验或测试根据实验需求进行相应的操作,可以通过调整信号发生器的参数,观察被测设备的响应情况或进行性能测试。
3.6 结束操作实验或测试完毕后,按照以下步骤结束操作: - 降低信号发生器的输出幅度或频率至最低,保证信号发生器处于安全状态。
- 关闭信号发生器的电源开关。
- 断开信号发生器与被测设备或测量仪器之间的连接线路。
4. 注意事项在操作信号发生器时,需要特别注意以下事项:•避免超过信号发生器的额定最大输出值,以防止设备损坏或触发保护机制。
•信号发生器的工作环境应保持干燥、清洁,远离强磁场和电源干扰。
•在操作之前或操作过程中,如发现任何异常或故障现象,请及时停止使用并联系技术人员进行检修。
•长时间不使用信号发生器时,应将其置于干燥、通风的地方,避免灰尘积累或水分进入设备内部。
5. 总结本文档详细描述了信号发生器的操作规程,从设备准备、操作流程到注意事项,旨在帮助操作人员正确、安全地使用信号发生器。
信号发生器的使用方法
首先,使用信号发生器前需要对仪器进行基本的了解和熟悉。
通常,信号发生器具有频率调节、幅度调节、波形选择和输出端口
等基本功能。
在使用前,需要对这些功能进行熟悉,了解各个按钮
和旋钮的作用,以便后续的操作。
其次,接下来是设置信号发生器的参数。
根据实际需求,我们
需要确定所需的信号类型(正弦波、方波、三角波等)、频率、幅
度和相位等参数。
在设置参数时,需要根据具体的要求进行调节,
确保输出的信号符合实际需求。
然后,连接信号发生器到被测试的电路或设备上。
在连接时,
需要确保连接正确,避免产生误操作或损坏设备的情况发生。
同时,也需要注意信号发生器的输出端口和被测试设备的输入端口的匹配,确保信号能够正确输入到被测试设备中。
接着,打开信号发生器并开始输出信号。
在输出信号前,需要
确保信号发生器的电源已经打开,并且参数设置正确。
然后,通过
操作按钮或旋钮开始输出信号,观察输出的信号波形和参数是否符
合预期,如果有需要,可以进行进一步的调节。
最后,进行信号的测试和调试。
一旦信号输出,我们需要对输出的信号进行测试和调试,确保其符合实际需求。
可以通过示波器或其他测试设备对信号进行监测和分析,以确保信号的稳定性和准确性。
总的来说,使用信号发生器需要对仪器有一定的了解和熟悉,同时需要根据实际需求进行参数设置,并确保连接正确和信号输出稳定。
通过以上的步骤,我们可以正确、有效地使用信号发生器,并得到符合要求的信号输出。
希望以上内容能够对大家有所帮助。
信号发生器和示波器的使用方法信号发生器和示波器是电子工程师和科学家在实验室和工作场所中常用的两种基本仪器。
信号发生器用于产生各种类型的信号,而示波器则用于测量和显示电信号的波形和特性。
信号发生器的使用方法:1. 连接电源和地线:首先将信号发生器与电源连接,并确保接地线正确连接,以确保有效的工作和安全性。
2. 设置输出波形:根据需要选择所需的波形类型,如正弦波、方波、脉冲波等,然后设置频率和幅度。
3. 连接输出端:将信号发生器的输出端连接到需要测试的电路或设备上,确保连接稳固可靠。
4. 调整波形参数:根据需要,可以调整信号的频率、幅度、相位等参数,以满足实验或测试的需求。
5. 启动信号发生器:确认所有设置后,启动信号发生器,开始产生所需的信号。
示波器的使用方法:1. 连接电源和地线:将示波器与电源连接,并确保接地线正确连接,以确保有效的工作和安全性。
2. 连接被测电路:将被测电路的信号源连接到示波器的输入端,确保连接稳固可靠。
3. 设置示波器参数:根据被测信号的频率和幅度范围,选择合适的时间和电压刻度,以确保波形能够清晰显示并不失真。
4. 调整触发模式:根据需要,选择适当的触发模式,如自动触发、单次触发、外部触发等,以确保波形能够稳定显示。
5. 启动示波器:确认所有设置后,启动示波器,开始显示被测信号的波形。
6. 分析波形:观察示波器屏幕上显示的波形,通过测量和分析波形的幅度、频率、周期等特性,以获取所需的电信号信息。
总结来说,利用信号发生器和示波器可以产生和测量电信号,帮助工程师和科学家进行电路设计、故障排除和信号分析等工作。
熟练掌握信号发生器和示波器的使用方法对于电子行业的专业人士来说是必要的技能。
信号发生器的使用方法首先,使用信号发生器前需要确保设备连接正确。
一般来说,信号发生器需要连接到待测试的电路或设备上,同时接通电源并调节好输出参数。
在连接时,需要注意信号发生器的输出端和待测试设备的输入端的匹配,以免造成设备损坏或信号失真。
接下来,我们需要设置信号发生器的输出参数。
首先是频率的设置,根据待测试设备的工作频率范围,选择合适的频率输出。
在设置频率时,可以通过旋钮或按键进行调节,也可以直接输入数字进行设定。
其次是幅度的设置,根据需要调节输出信号的幅度大小,一般可以设置为固定值或者调节范围内的任意值。
最后是相位的设置,有些情况下需要调节输出信号的相位,以满足特定的测试需求。
在设置好输出参数后,我们可以开始使用信号发生器进行测试了。
首先需要确保待测试设备处于正常工作状态,然后将信号发生器的输出信号连接到待测试设备上。
在连接后,可以观察待测试设备的工作状态,检查其是否符合预期的要求。
同时也可以通过示波器等仪器对输出信号进行观测和分析,以进一步了解信号的特性。
在测试过程中,需要注意一些问题。
首先是输出信号的稳定性,需要确保输出信号的稳定性和准确性,以保证测试结果的可靠性。
其次是输出信号的波形质量,需要确保输出信号的波形符合要求,不出现失真、畸变等情况。
最后是输出信号的频率范围,需要确保输出信号的频率范围覆盖待测试设备的工作频率范围,以满足不同测试需求。
在测试完成后,需要及时关闭信号发生器,并进行设备的清理和维护。
在清理时,需要注意避免水和化学溶剂等液体进入设备内部,以免损坏电路和元器件。
在维护时,需要定期对设备进行检查和保养,确保设备的正常使用和长期稳定工作。
总的来说,信号发生器是一种非常重要的测试仪器,在电子、通信、自动控制等领域有着广泛的应用。
通过本文的介绍,相信大家对信号发生器的使用方法有了更深入的了解,希望能够帮助大家更好地使用和维护这一设备。
信号发生器本人介绍一下信号发生器的使用和操作步骤1、信号发生器参数性能频率范围:0.2Hz~2MHz 粗调、微调旋钮正弦波, 三角波, 方波, TTL 脉波0.5" 大型LED 显示器可调DC offset 电位输出过载保护信号发生器/ 信号源的技术指标: 主要输出波形正弦波, 三角波, 方波, Ramp 与脉波输出振幅>20Vp-p (opencircuit);>10Vp-p (加50Ω 负载)阻抗50Ω+10%衰减器-20dB+1.0dB (at 1kHz)DC 飘移<-10V ~ >+10V, (<-5V ~ >+5V 加50Ω负载)周期控制1 : 1 to 10 : 1 continuously rating显示幕4 位LED 显示幕频率范围0.2Hz to2MHz(共7 档)频率控制Separate coarse and fine tuning正弦波失真< 1% 0.2Hz ~ 20kHz , < 2% 20kHz ~ 200kHz频率响应< 0.2dB 0.2Hz ~100kHz;< 1dB 100kHz~ 2MHz 三角波线性98% 0.2Hz ~100kHz;95%100kHz~ 2MHz对称性<2% 0.2Hz ~100kHz上升/ 下降时间<120nSCMOS输出位准4Vp-p±1Vp-p ~ 14.5Vp-p±0.5Vp-p 可调上升/ 下降时间<120nSTTL 输出位准>3Vpp上升/ 下降时间<30nSVCF输入电压约0V~10V ±1V input for 10 : 1 frequency ratio输入阻抗10kΩ (± 10%)使用电源交流100V/120V/220V/230V ±10%, 50/60Hz附件电源线× 1, 操作手册× 1, 测试线GTL-101 × 1230(宽)× 95(高)× 280(长) mm,约2.1 公斤信号发生器是为进行电子测量提供满足一定技术要求电信号的仪器设备。
信号发生器使用说明本文将详细介绍信号发生器的使用说明,包括基本操作、参数设置、信号配置和常见问题解决方法。
一、基本操作:1.连接电源:将信号发生器插入电源插座,并确保电源连接稳定并符合规定电压要求。
2.打开电源:打开信号发生器的电源开关,并等待其启动完成。
3.设置参数:根据需要,使用仪器面板上的旋钮、按钮或触摸屏幕来设置所需的信号参数,如频率、幅度、相位等。
4.开始输出:设置好参数后,按下输出按钮或旋钮,信号发生器将开始输出设置的信号。
二、参数设置:1.频率设置:选择所需的频率范围,并使用仪器面板上的旋钮、按钮或触摸屏幕来设置具体的频率值。
2.幅度设置:选择适当的幅度范围,并使用仪器面板上的旋钮、按钮或触摸屏幕来设置具体的幅度值。
3.相位设置:如果需要,可以设置信号的相位差,通常使用仪器面板上的旋钮来设置相位值。
4.波形设置:信号发生器通常支持多种波形类型,如正弦波、方波、三角波、锯齿波等,可以在仪器面板上选择所需的波形。
三、信号配置:1.单一信号输出:设置好参数后,按下输出按钮或旋钮,信号发生器将开始输出单一信号,可以通过连接示波器或其他设备来验证信号的频率、幅度等。
2.多信号输出:一些信号发生器支持同时输出多个信号,可以通过设置不同的参数来产生不同频率、相位的信号,并将其用于多通道测试、混合信号产生等应用。
四、常见问题解决方法:1.无输出信号:检查信号发生器的电源是否正常连接,并检查参数设置是否正确,确保信号发生器处于正常工作状态。
2.信号失真:如果输出信号的波形出现失真、畸变等问题,可以尝试调整幅度、频率等参数,或检查仪器的输出电缆和连接是否良好。
3.频率不稳定:如果输出信号的频率出现波动或不稳定的情况,可以将信号发生器接入外部参考源进行校正,或检查仪器的锁相环和频率稳定器的性能。
4.操作困难:如果操作信号发生器时遇到困难,可以参考仪器的用户手册,或向厂家的技术支持人员寻求帮助。
总结:信号发生器是一种强大的工具,能够产生和操控各种信号,提供丰富的配置选项和功能。
函数信号发生器的使用函数信号发生器是一种用于产生各种类型信号的电子设备。
它可以产生正弦波、方波、三角波等各种波形,可以调节频率、幅度、相位等参数,广泛应用于电子、通信、测量等领域。
本文将介绍函数信号发生器的基本原理、使用方法以及注意事项。
一、函数信号发生器的基本原理函数信号发生器是由振荡器、放大器、滤波器等电路组成的。
其中振荡器是最核心的部分,它产生原始的信号波形。
振荡器的基本原理是利用反馈电路实现自激振荡。
反馈电路将一部分输出信号送回到输入端,形成正反馈,使得振荡器产生周期性的振荡。
振荡器的频率由反馈电路和外部电路共同决定。
函数信号发生器的放大器和滤波器主要是为了增强信号的幅度和滤除杂波。
放大器将振荡器产生的信号放大到足够的幅度,以便于后续的处理和使用。
滤波器则可以滤除信号中的高频成分和噪声,使得信号更加稳定和准确。
二、函数信号发生器的使用方法函数信号发生器的使用方法比较简单,主要是设置频率、幅度、相位等参数,选择波形类型,连接到被测电路中。
下面将详细介绍函数信号发生器的使用步骤。
1. 首先,将函数信号发生器接通电源,打开电源开关。
2. 选择所需要的波形类型,可以是正弦波、方波、三角波等。
3. 设置信号的频率。
一般情况下,函数信号发生器的频率范围比较广,可以设置从几赫兹到几百兆赫的频率。
频率的设置可以通过旋钮、按键或者数字输入方式完成。
4. 设置信号的幅度。
幅度是指信号的电压大小,一般可以设置为几毫伏到几十伏不等。
幅度的设置也可以通过旋钮、按键或者数字输入方式完成。
5. 设置信号的相位。
相位是指信号的时间延迟或提前量,一般可以设置为0度到360度不等。
相位的设置也可以通过旋钮、按键或者数字输入方式完成。
6. 连接函数信号发生器到被测电路中。
连接方式可以使用万用表、示波器等测试仪器,也可以直接连接到被测电路的输入端。
7. 调节信号的参数,观察被测电路的响应情况。
如果需要调节信号参数,可以反复进行上述步骤。
信号发生器的功能及使用信号发生器是一种用来产生不同类型的信号的仪器。
它主要用于测试、测量和调试电子设备和电路,广泛应用于电子工程和通信领域。
信号发生器可以产生多种类型的信号,如正弦波、方波、脉冲波、三角波、锯齿波等。
除了基本的波形信号,还可以生成调制信号、噪声信号和任意波形信号等。
1.产生基本波形信号:信号发生器可以产生稳定、准确的基本波形信号,如正弦波、方波、脉冲波、三角波、锯齿波等。
这些基本信号通常用于测试和测量电路的性能,如频率响应、相位差、幅度等。
2.产生调制信号:调制是一种将低频信号(调制信号)嵌入到高频信号(载波信号)中的过程。
信号发生器可以产生多种调制信号,如调幅(AM)、调频(FM)、调相(PM)等。
这些调制信号常用于测试和测量调制解调器、无线电收发器和通信设备等。
3.产生任意波形信号:任意波形信号是一种可以任意定义波形和频率的信号。
信号发生器可以通过数学计算或数据存储的方式生成任意波形信号。
这种信号常用于模拟复杂的真实场景或非线性系统,如音频信号、视频信号、雷达信号等。
4.产生噪声信号:噪声信号是一种具有多频率和不规则特性的信号。
信号发生器可以产生多种类型的噪声信号,如白噪声、粉噪声、带状噪声等。
噪声信号通常用于测试和测量系统的信噪比、频谱特性和动态范围等。
1.设置基本参数:首先,根据需要选择所需的波形类型、频率范围、幅度和偏移等基本参数。
这些参数可以通过仪器面板上的旋钮、按键或者外部控制接口来设置。
2.选择输出通道:信号发生器通常有多个输出通道,可以根据需要选择所需的输出通道。
如果需要多个信号输出,可以选择多路复用功能。
3.设置信号调制:如果需要产生调制信号,可以选择所需的调制类型(如AM、FM)和调制参数(如调制频率、深度、索引等)。
4.设置任意波形:如果需要产生任意波形信号,可以通过仪器面板上的数学运算或数据存储功能来设置波形参数。
也可以通过计算机软件与信号发生器连接,通过软件界面来设置任意波形。

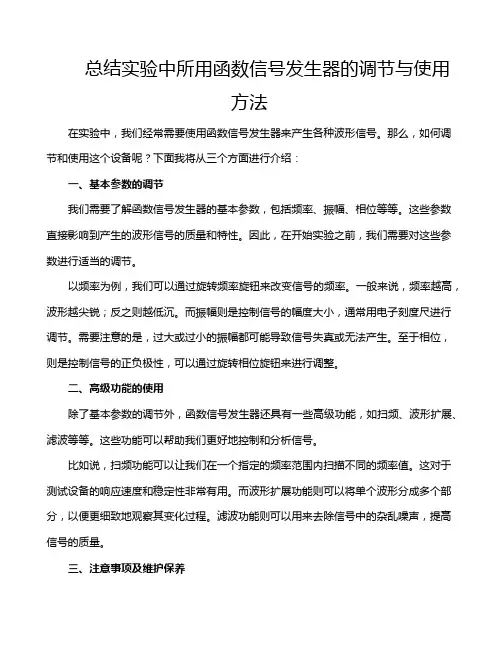

总结实验中所用函数信号发生器的调节与使用方法在实验中,我们经常需要使用函数信号发生器来产生各种波形信号。
那么,如何调节和使用这个设备呢?下面我将从三个方面进行介绍:一、基本参数的调节我们需要了解函数信号发生器的基本参数,包括频率、振幅、相位等等。
这些参数直接影响到产生的波形信号的质量和特性。
因此,在开始实验之前,我们需要对这些参数进行适当的调节。
以频率为例,我们可以通过旋转频率旋钮来改变信号的频率。
一般来说,频率越高,波形越尖锐;反之则越低沉。
而振幅则是控制信号的幅度大小,通常用电子刻度尺进行调节。
需要注意的是,过大或过小的振幅都可能导致信号失真或无法产生。
至于相位,则是控制信号的正负极性,可以通过旋转相位旋钮来进行调整。
二、高级功能的使用除了基本参数的调节外,函数信号发生器还具有一些高级功能,如扫频、波形扩展、滤波等等。
这些功能可以帮助我们更好地控制和分析信号。
比如说,扫频功能可以让我们在一个指定的频率范围内扫描不同的频率值。
这对于测试设备的响应速度和稳定性非常有用。
而波形扩展功能则可以将单个波形分成多个部分,以便更细致地观察其变化过程。
滤波功能则可以用来去除信号中的杂乱噪声,提高信号的质量。
三、注意事项及维护保养我们还需要关注一些注意事项和维护保养问题。
要注意安全问题,避免电击和短路等情况的发生。
要定期清洁设备内部和外部的灰尘和污垢,以保持设备的正常工作状态。
还要注意设备的存放环境和温度条件,避免受到过度潮湿或高温的影响。
函数信号发生器是实验中不可缺少的重要设备之一。
通过正确的调节和使用方法,我们可以获得高质量、高稳定性的波形信号,为科研工作提供有力支持。
信号发生器使用说明一、信号发生器的种类1.函数发生器:可以产生各种波形信号,如正弦波、方波、三角波等。
2.脉冲发生器:可以产生各种脉冲信号,如单脉冲、双脉冲、多脉冲等。
3.噪声发生器:可以产生各种噪声信号,如高斯噪声、白噪声等。
4.频率发生器:可以产生特定频率的信号,常用于频率测量和频率调制。
5.相位发生器:可以产生相位可变的信号,并用于相位测量、相位调制等应用。
二、信号发生器的使用1.连接电源:将信号发生器的电源线插入交流电源插座,并打开电源开关。
2.设置基本参数:根据需要,设置好信号发生器的基本参数,包括输出类型、频率、幅度等。
一般可以通过旋钮或面板上的按键来设置。
3.连接外部设备:将信号发生器的输出端口与需要接入的仪器或设备连接。
请注意检查连接线的接头是否正确,确保信号传输的可靠性。
4.调节信号参数:按照测试需求,进一步调节信号发生器的参数,如调节频率、幅度、相位等。
可以通过观察外部设备的反应来确定信号参数是否符合要求。
5.测试信号质量:用接收或测量设备接收信号发生器产生的信号,检查信号的质量是否符合要求。
可以通过观察波形、振幅、频谱等方式进行判断。
6.记录测试结果:根据测试的需要,记录测试结果,包括信号参数、测量数据等。
三、信号发生器的注意事项1.保持信号稳定:在使用信号发生器的过程中,要保持信号的稳定性。
避免信号频率、幅度等参数的突然变化,以免影响测试结果或损坏被测系统。
2.正确连接:在连接信号发生器时要确保连接线的接头正确,避免接触不良或接反的情况。
同时,要选择合适的连接线,避免信号衰减或噪声干扰。
3.合理使用幅度:在设置信号发生器的输出幅度时,要根据被测系统的输入范围和信噪比要求来选择合适的幅度。
过高或过低的幅度可能导致信号失真或无法被检测到。
4.注意保护仪器:使用信号发生器时要注意保护仪器,避免碰撞、摔落或进水等情况。
同时,应定期对信号发生器进行维护和校准,以确保其准确性和可靠性。
信号发生器的使用方法信号发生器是一种用于生成各种类型信号的电子设备,它通常用于电子实验、通信、电子测试和其他应用中。
下面是一些关于信号发生器的使用方法:1. 连接电源:首先,确保信号发生器已经连接到电源,通常是交流电源或直流电源,具体取决于设备的型号和要求。
请务必按照设备的操作手册或标识上的电源要求来进行连接。
2. 设置输出参数:在信号发生器上,通常有各种参数可以设置,包括频率、幅度、波形类型和偏移等。
根据你的实验或测试需求,设置这些参数以生成所需的信号。
-频率:设置所需的信号频率,通常以赫兹(Hz)为单位。
可以是连续可调频率或固定频率,具体取决于设备型号。
-幅度:设置信号的幅度,通常以伏特(V)为单位。
这决定了信号的电压幅度。
-波形类型:信号发生器通常支持不同的波形类型,包括正弦波、方波、锯齿波等。
选择所需的波形类型。
-偏移:偏移可以用来调整信号的直流分量,通常以伏特为单位。
这可以使信号有一个直流偏移,或者没有。
3. 连接到目标设备:使用适当的连接线将信号发生器与目标设备连接。
这可以是BNC连接、夹子连接或其他类型的连接,具体取决于你的应用和设备。
4. 输出信号:一旦设置好参数并连接到目标设备,打开信号发生器并开始输出信号。
信号将按照你设置的频率、幅度和波形类型进行生成。
5. 调整和测量:根据你的实验或测试需求,可以在信号发生器和目标设备之间进行进一步的调整和测量。
这可能涉及到波形的频谱分析、波形的观察和记录,以及信号的相位调整等。
6. 停止信号发生器:在实验或测试结束后,记得停止信号发生器的输出,并关闭设备,以节省能源并确保设备的寿命。
信号发生器是电子实验和测试中的重要工具,它可以生成各种类型的信号,用于不同的应用。
了解如何正确设置和使用信号发生器是电子工程师和技术人员的基本技能之一,因为它在各种领域中都有广泛的应用,从电路设计到通信测试。
低频信号发生器的使用说明一、器件介绍二、连接器件1.将发生器的电源线插入电源插座,并确保电压稳定;2.将发生器的输出端口与所需连接的设备的输入端口连接。
通常可通过BNC连接器将信号发生器与外部设备连接。
三、设置参数1.打开电源开关,启动发生器。
在显示屏上将会显示基本参数,如频率、幅度等;2.利用旋钮或按键设置所需的信号频率。
一般情况下,可以通过旋钮一步步地调整频率,也可以通过输入具体数值来直接设置频率;3.设置输出幅度。
通过旋钮或按键可以调整信号的幅度,选择合适的幅度范围,并通过输入具体数值来直接设置幅度值;4.如果需要,还可以设置其他参数,比如波形类型、相位、频率调制等。
四、使用功能1.正弦波:低频信号发生器可以产生各种波形,其中最常用的是正弦波。
可以通过设置频率、幅度来调整正弦波的特点;2.方波:方波是一种平坦的波形,通常用于测试数字电路,可以通过设置频率、幅度来调整方波的特点;3.脉冲波:脉冲波是一种带有高峰值的波形,通常用于测试计时电路等;4.三角波:三角波是一种连续的波形,通常用于测试滤波器频率响应等;5.调频信号:低频信号发生器还可以产生调频(FM)信号,可以通过设置调频范围和调频深度来调整调频信号的特点。
五、注意事项1.在使用低频信号发生器之前,需要确保电源接地良好,以避免电击等意外;2.调节信号幅度时,需要避免过高的输出幅度,以免损坏连接设备;3.当需要连接低频信号发生器与其他设备时,要确保连接器件与线缆质量良好,并避免松动接触导致信号失真;4.在进行精密测量时,可以考虑使用外部校准装置进行校准,以提高测量准确性;5.在长时间使用低频信号发生器时,要注意发生器的散热问题,避免过热。
总结:低频信号发生器是一种功能强大的信号产生仪器,通过设置频率、幅度等参数,可以产生各种波形的信号。
在使用低频信号发生器时,需要连接合适的设备,并注意设置参数和注意事项。
正确使用低频信号发生器,可以实现科研、测试、教学等领域的需求。
信号发生器的操作规程《信号发生器操作规程》一、前言信号发生器是一种用来产生各种类型、频率和幅度的电信号的仪器,常用于科研实验、电子测试和通信系统中。
为了正确、安全地操作信号发生器,特制订以下操作规程。
二、操作准备1. 确保操作人员已经具备了信号发生器的基本操作知识,并且了解寻找帮助的途径。
2. 检查信号发生器的外观,确保设备完好无损,无明显的机械和电气故障。
3. 选择合适的工作环境,确保操作时没有干扰电磁辐射和其他外部影响。
三、操作步骤1. 接通电源并等待一段时间,使信号发生器稳定运行。
2. 设置输出信号的频率、幅度和波形类型,根据具体需求进行调整。
3. 连接信号发生器的输出端到被测设备或测试回路中。
4. 打开输出开关,启动信号发生器,观察输出信号是否符合预期要求。
5. 在操作过程中,如果出现异常情况或故障,应立即停止使用,并及时报告相关人员进行维修。
四、操作注意事项1. 操作人员必须熟悉信号发生器的基本参数和功能,严禁未经培训人员进行操作。
2. 使用合适的连接线、接头和适配器,确保连接的可靠性和稳定性。
3. 在调整输出信号参数时,逐步增加或减小幅度,避免突然变化引起的损坏。
4. 使用结束后,先关闭输出信号开关,再切断电源,并进行设备的清洁和维护。
五、紧急情况处理1. 如果操作人员发现信号发生器出现了故障或异常情况,应当立即将设备停止。
2. 通知相关维修人员,对故障进行排查和修复。
3. 停止使用后,及时记录故障现象、操作过程和维修记录,以便日后的整改和参考。
六、结语信号发生器的正确操作和维护,对于保障测试数据的准确性和设备寿命的延长至关重要。
操作人员必须严格按照规程进行操作,确保设备和人员的安全,保证测试和实验的顺利进行。
示波器的信号发生器功能和使用方法示波器是一种广泛应用于电子工程领域的测试仪器,它能够观察和测量电子设备产生的电信号。
除了作为信号测量仪器外,示波器还具备信号发生器的功能,可以产生各种波形信号,用于电路测试和调试。
本文将介绍示波器的信号发生器功能以及使用方法。
一、示波器的信号发生器功能示波器通常配备有内置的信号发生器,用于产生多种波形信号,如正弦波、方波、脉冲等。
信号发生器功能可以在测试和调试电子设备时产生所需的输入信号,以验证电路的性能和响应。
1. 正弦波信号发生器:正弦波是最基本的周期性信号之一,示波器的信号发生器可以产生不同频率、幅度和相位的正弦波信号。
正弦波信号在电子电路测试中广泛应用,可以用于测量频率响应、幅频特性等。
2. 方波信号发生器:方波是一种具有矩形波形的信号,示波器的信号发生器可以产生不同占空比的方波信号。
方波信号在数字电路测试中常常使用,可以用于测试时序、逻辑电平等。
3. 脉冲信号发生器:脉冲信号是一种短暂的高幅度信号,示波器的信号发生器可以产生不同宽度、上升时间和下降时间的脉冲信号。
脉冲信号在高速数字电路测试和脉冲响应测量中非常有用。
二、示波器信号发生器的使用方法示波器的信号发生器是通过菜单或旋钮的方式进行设置和调整的。
下面将介绍示波器信号发生器的基本使用方法。
1. 选择信号类型:根据需要选择所需的信号类型,如正弦波、方波或脉冲信号。
通常示波器的菜单或按钮中会提供不同选项。
2. 设置频率:设置所需的信号频率,可以使用键盘输入或旋钮进行调节。
示波器通常支持广泛的频率范围选择,从几赫兹到数十兆赫兹。
3. 调整幅度:调整信号的幅度,以便适应被测电路的输入要求。
示波器通常提供可调的幅度范围,以满足不同测试需求。
4. 控制波形参数:对于一些特殊的波形信号,如方波和脉冲信号,示波器提供了额外的参数设置,如占空比、上升时间、下降时间等。
5. 输出信号:连接示波器的信号发生器输出端口到被测电路的输入端口,通过示波器的信号发生器功能向被测电路提供所需信号。
函数信号发生器使用说明1-1 SG1651A函数信号发生器使用说明一、概述本仪器是一台具有高度稳定性、多功能等特点的函数信号发生器。
能直接产生正弦波、三角波、方波、斜波、脉冲波,波形对称可调并具有反向输出,直流电平可连续调节。
TTL可与主信号做同步输出。
还具有VCF输入控制功能。
频率计可做内部频率显示,也可外测1Hz~10.0MHz的信号频率,电压用LED显示。
二、使用说明2.1面板标志说明及功能见表1和图1图1DC1641数字函数信号发生器使用说明一、概述DC1641使用LCD显示、微处理器(CPU)控制的函数信号发生器,是一种小型的、由集成电路、单片机与半导体管构成的便携式通用函数信号发生器,其函数信号有正弦波、三角波、方波、锯齿波、脉冲五种不同的波形。
信号频率可调范围从0.1Hz~2MHz,分七个档级,频率段、频率值、波形选择均由LCD显示。
信号的最大幅度可达20Vp-p。
脉冲的占空比系数由10%~90%连续可调,五种信号均可加±10V的直流偏置电压。
并具有TTL电平的同步信号输出,脉冲信号反向及输出幅度衰减等多种功能。
除此以外,能外接计数输入,作频率计数器使用,其频率范围从10Hz~10MHz(50、100MHz[根据用户需要])。
计数频率等功能信息均由LCD显示,发光二极管指示计数闸门、占空比、直流偏置、电源。
读数直观、方便、准确。
二、技术要求2.1函数发生器产生正弦波、三角波、方波、锯齿波和脉冲波。
2.1.1函数信号频率范围和精度a、频率范围由0.1Hz~2MHz分七个频率档级LCD显示,各档级之间有很宽的覆盖度,如下所示:频率档级频率范围(Hz)1 0.1~210 1~20100 10~2001K 100~2K10K 1K ~20K100K 10K ~200K1M 100K ~2M频率显示方式:LCD显示,发光二极管指示闸门、占空比、直流偏置、电源。
b、频率精度:±(1个字±时基精度)2.1.2 正弦波失真度10~30Hz,〈3%30Hz~100KHz,≤1%2.1.3 方波响应前沿/后沿≤100ns(开路)2.1.4 同步输出信号的幅度与前沿a、幅度(开路):≥3Vp-pb、前沿:Tr≤35ns2.1.5 最大输出幅度(开路)a、F〈1MHz 最大输出幅度≥20Vp-pb、1MHz≤F≤2MHz 最大输出幅度≥16Vp-p2.1.6 直流偏置(开路),最大直流偏置±10V2.1.7 输出阻抗Z Zo=50±5Ω2.1.8 占空比脉冲的占空比与锯齿波的上升,下降沿可连续变化,其变化范围在10%~90%。
目录第一章概述 1 第二章主要特征 1 第三章技术指标 2一、函数信号发生器 2二、计数器 5三、其它 6 第四章面板说明7一、显示说明7二、前面板说明8三、后面板说明13 第五章使用说明14一、测试前的准备工作14二、函数信号输出使用说明14三、计数器使用说明32 第六章遥控操作使用说明34 第七章B路信号说明52 第八章功率放大模块说明57第九章注意事项与检修58 第十章附录USB接口驱动安装59 第十一章仪器整套设备及附件63南京盛普仪器科技有限公司 1本仪器是一台精密的测试仪器,具有输出函数信号、调频、调幅、FSK 、PSK 、猝发、频率扫描等信号的功能。
此外,本仪器还具有测频和计数的功能。
本仪器是电子工程师、电子实验室、生产线及教学、科研的理想测试设备。
1、 采用直接数字合成技术(DDS )。
2、 主波形输出频率为1μHz ~ 20MHz 。
3、 小信号输出幅度可达1mV 。
4、 脉冲波占空比分辨率高达千分之一。
5、 数字调频、调幅分辨率高、准确。
6、 猝发模式具有相位连续调节功能。
7、 频率扫描输出可任意设臵起点、终点频率。
8、 相位调节分辨率达0.1度。
9、调幅调制度1% ~ 100% 可任意设臵。
10、输出波形达30余种。
11、具有频率测量和计数的功能。
12、机箱造型美观大方,按键操作舒适灵活。
13、具有第二路输出,可控制和第一路信号的相位差。
概述 12 主要特征南京盛普仪器科技有限公司 2一、函数发生器1、波形特性主波形:正弦波、方波波形幅度分辨率:12 bits 采样速率:200Msa/s正弦波谐波失真:-50dBc (频率≤ 5MHz ) -45dBc (频率≤ 10MHz ) -40dBc (频率>10MHz )正弦波失真度: ≤0.2%(频率:20Hz ~ 100kHz )方波升降时间: ≤ 25ns (SPF05A ≤ 28ns )注:正弦波谐波失真、正弦波失真度、方波升降时间测试条件:输出幅度2Vp-p (高阻),环境温度25℃〒5℃储存波形:正弦波,方波,脉冲波,三角波,锯齿波,阶梯波等26种波形,TTL 波形(仅F20A ,输出频率同主波形) 波形长度:4096点波形幅度分辨率:12 bits脉冲波占空系数:1.0% ~ 99.0%(频率≤10kHz ),10% ~ 90%(频率10kHz ~ 100kHz )脉冲波升降时间: ≤1uS直流输出误差:≤〒10%+10mV (输出电压值范围10mV~10V ) TTL 波形输出:(F05A 、F10A )输出频率:同主波形输出幅度:低电平 < 0.5 V 高电平 > 2.5 V 输出阻抗:600 Ω2、频率特性频率范围:主波形:1μHz ~ 5MHz (SPF05A 型) 1μHz ~ 10MHz (SPF10A 型) 1μHz ~ 20MHz(SPF20A 型)储存波形: 1μHz ~ 100kHz3技术指标分辨率:1μHz频率误差:≤〒5×10-4 频率稳定度:优于〒5×10-53、幅度特性幅度范围:1mV ~ 20Vp-p(高阻),0.5mV ~ 10Vp-p(50Ω)最高分辨率:2μVp-p (高阻),1μVp-p(50Ω)幅度误差:≤〒2%+1mV (频率1KHz正弦波)幅度稳定度:〒1 % /3小时平坦度:〒5%(频率≤5MHz正弦波), 〒10% (频率>5MHz 正弦波)〒5%(频率≤50 kHz其它波形), 〒20% (频率>50 kHz 其它波形)输出阻抗:50Ω幅度单位:Vp-p,mVp-p,Vrms,mVrms,dBm4、偏移特性直流偏移(高阻):〒(10V-Vpk ac),(偏移绝对值≤2〓幅度峰峰值)最高分辨率:2μV(高阻),1μV(50Ω)偏移误差:≤〒10% +20mV (高阻)5、调幅特性载波信号:波形为正弦波,频率范围同主波形调制方式:内或外调制信号:内部5种波形(正弦、方波、三角、升锯齿、降锯齿)或外输入信号调制信号频率:1Hz ~ 20kHz(内部)100Hz ~ 10kHz(外部)失真度:≤1% (调制信号频率1KHz正弦波)调制深度:1% ~ 100%相对调制误差:≤〒5% +0.5 (调制信号频率1KHz正弦波)外输入信号幅度:3Vp-p(-1.5V~ +1.5V)6、调频特性载波信号:波形为正弦波,频率范围同主波形调制方式:内或外(外为选件)调制信号:内部5种波形(正弦、方波、三角、升锯齿、降锯齿))或外输入信号调制信号频率:1Hz ~ 10kHz(内部)100Hz ~ 10kHz(外部)南京盛普仪器科技有限公司 3频偏:内调频最大频偏为载波频率的50%,同时满足频偏加上载波频率不大于最高工作频率+100 kHz 失真度:≤1% (调制信号频率1KHz正弦波) 相对调制误差:≤〒5%设臵值〒50Hz (调制信号频率1KHz正弦波)外输入信号幅度:3Vp-p(-1.5V~ +1.5V)FSK:频率1和频率2任意设定控制方式:内或外(外控:TTL电平,低电平F1;高电平F2)交替速率:0.1ms ~ 800s7、调相特性基本信号:波形为正弦波,频率范围同主波形PSK:相位1(P1)和相位2(P2)范围:0.1 ~ 360.0°分辨率:0.1°交替时间间隔:0.1ms ~ 800s控制方式:内或外(外控TTL电平,低电平P2,高电平P1)8、猝发基本信号:波形为正弦,频率范围同主波形猝发计数:1 ~ 30000个周期猝发信号交替时间间隔:0.1ms ~ 800s控制方式:内(自动)/外(单次手动按键触发、外输入TTL脉冲上升沿触发)9、频率扫描特性信号波形:正弦波扫描频率范围:扫描起始点频率:主波形频率范围扫描终止点频率主波形频率范围。
信号发生器的正确操作方法与调试技巧引言:信号发生器是电子仪器中非常重要的一种设备,广泛应用于通信、无线电、电子器件测试等领域。
正确操作信号发生器,不仅能够提高测试的准确性和效率,还能保护仪器的长期稳定运行和延长使用寿命。
本文将介绍信号发生器的正确操作方法与调试技巧,帮助读者更好地利用信号发生器进行各种测试与实验。
一、信号发生器的基本操作步骤信号发生器的操作需要遵循一定的步骤,下面将详细介绍:1. 接通电源与外部设备连接首先,将信号发生器的电源插头插入电源插座,并确保电源开关处于关闭状态。
然后,根据需要分析的测试对象,选择合适的信号输出端口和连接线连接到外部设备。
2. 选择输出信号类型和频率打开信号发生器,进入主界面后,根据实际需要选择需要生成的信号类型(如正弦波、方波、脉冲等)和频率(hz或khz等单位)。
3. 调整幅度和偏移量根据测试需求,调整信号的幅度和偏移量。
幅度(通常以Vpp表示)决定了信号的最大振幅,而偏移量决定了信号的直流偏移量。
4. 设置其他参数根据具体实验要求,进一步设置信号发生器的其他参数,如相位、信号形状、脉冲宽度等。
5. 启动信号输出完成上述设置后,可以点击“开始”按钮启动信号的输出。
此时,信号发生器将不断输出所设定的信号类型和频率。
6. 监测信号输出使用示波器或其他合适的测量设备来监测、显示和分析信号发生器输出的信号波形。
通过波形分析,可以进一步理解信号特性,并进行相应的数据处理和判断。
7. 关闭信号发生器实验完成后,应先关闭示波器或其他测量设备,再关闭信号发生器的输出。
最后,将信号发生器的电源开关关闭,并拔出电源插头。
二、信号发生器的调试技巧为了保证测试的准确性和可靠性,我们需要掌握一些信号发生器的调试技巧,以下是一些实用的技巧:1. 调整输出幅度在进行测试前,应根据设备的输入灵敏度和测试要求,以及所需的信噪比选择合适的输出幅度。
幅度设置过大会导致信号失真,而幅度设置过小则可能引入噪声。
信号发生器
本人介绍一下信号发生器的使用和操作步骤.
1、信号发生器参数性能
频率围:0.2Hz ~2MHz
粗调、微调旋钮
正弦波, 三角波, 方波, TTL 脉波
0.5" 大型 LED 显示器
可调 DC offset 电位
输出过载保护
信号发生器/信号源的技术指标:
波形正弦波, 三角波, 方波, Ramp 与脉波输出
振幅>20Vp-p (open circuit); >10Vp-p (加 50Ω负载) 阻抗50Ω+10%
衰减器-20dB+1.0dB (at 1kHz)
DC 飘移<-10V ~ >+10V, (<-5V ~ >+5V 加 50Ω负载)
周期控制 1 : 1 to 10 : 1 continuously rating
显示幕4位LED显示幕
频率围0.2Hz to2MHz(共 7 档)
频率控制Separate coarse and fine tuning
失真< 1% 0.2Hz ~ 20kHz , < 2% 20kHz ~ 200kHz
频率响应< 0.2dB 0.2Hz ~100kHz; < 1dB100kHz~2MHz
线性98% 0.2Hz ~100kHz; 95%100kHz~2MHz
对称性<2% 0.2Hz ~100kHz
上升/下降时间<120nS
位准4Vp-p±1Vp-p ~ 14.5Vp-p±0.5Vp-p 可调
上升/下降时间<120nS
位准>3Vpp
上升/下降时间<30nS
输入电压约 0V~10V ±1V input for 10 : 1 frequency ratio
输入阻抗10kΩ (±10%)
交流 100V/120V/220V/230V ±10%, 50/60Hz
电源线× 1, 操作手册× 1, 测试线 GTL-101 × 1
230(宽) × 95(高) × 280(长) mm,约 2.1 公斤
信号发生器是为进行电子测量提供满足一定技术要求电信号的仪器设备。
这种仪器是多用途测量仪器,它除了能够输出正弦波、矩形波尖脉冲、TTL电平、单次脉冲等五种波形,还可以作频率计使用,测量外输入信号的频率
1.信号发生器面板:
(1)电源开关;
(2)信号输出端子;
(3)输出信号波形选择;
(4)输出信号幅度调节;
(5)矩形波、尖脉冲波幅度调节;
(6)矩形脉冲宽度调节;
(7)输出信号衰减选择;
(8)输出信号频段选择;
(9)输出信号频率粗调;
(10)输出信号频率细调;
(11)单次脉冲;
(12)信号输入端子;
(13)显示窗口;
(14)频率计测、外测功能);
(15)测量频率;
(16)测量周期;
(17)计数;
(18)复位;
(19)频率或周期单位指示;
(20)测量功能指示。
2.信号源部分
(1)频率围:1Hz —1MHz,由频段选择和频率粗调细调配合调节;
(2)频率漂移:1档≤0.4%; 2、3、4、5档≤0.1%;6档≤0.2%;
(3)正弦波:频率特性≤1dB (第6档≤1.5db),输出幅度≥5V,波形的非线性失真:20HZ—20KHZ≤0.1%;
(4)正、负矩形脉冲波:占空比调节围30%—70%,脉冲前、后沿≤40ns;
波形失真:在额定输出幅度时,前、后过冲及顶部倾斜均小于5%;
输出幅度:高阻输出≥10VPP,50Ω输出≥5VPP;
(5)正、负尖脉冲:脉冲宽度0.1μs,输出幅度≥5VPP。
3.频率计部分:
(1)功能:频率、周期、计数;
(2)输入波形种类:正弦波、对称脉冲波、正脉冲;
(3)输入幅度:1V≤脉冲正峰值≤5V,1.2V≤正弦波≤5V;
(4)输入阻抗:≥1MΩ;
(5)测量围:1HZ—20MHZ(精度:5×10-4±1个字);
(6)计数:计数速率:波形周期≥1uS, 计数围:1—983040。
2、基本操作
(1)将电源线接入220V,50HZ交流电源上。
应注意三芯电源插座的地线脚应与妥善接好,避免干扰。
(2)开机前应把面板上各输出旋扭旋至最小。
(3)为了得到足够的频率稳定度,需预热。
(4)频率调节:按下相应的按键,然后再调节至所需要的频率。
(5)波形转换:根据需要波形种类,按下相应的波形键位。
波形选择键是:正弦波、矩形波、尖脉冲、TTL电平。
(6)幅度调节:正弦波与脉冲波幅度分别由正弦波幅度和脉冲波幅度调节。
不要作人为的频繁短路实验。
(7)输出选择:根据需要选择,“ON/OFF”键,否则没有输出。
3、信号发生器应用
(1)用信号发生器信号
波形选择,选择“~”键,输出信号即为正弦波信号。
频率选择,选择“K Hz”键,输出信号频率以KHz为单位。
必须说明的是:信号发生器的测频电路的调节,按键和旋钮要求缓慢调节;信号发生器本身能显示输出信号的值,当输出电压不符合要求时,需要另配交流毫表测量输出电压,选择不同的衰减再配合调节输出正弦信号的幅度,直到输出电压达到要求。
若要观察输出信号波形,可把信号输入示波器。
需要输出其它信号,可参考上述步骤操作。
(2)用信号发生器测量电子电路的灵敏度
信号发生器发出与电子电路相同模式的信号,然后逐渐减小输出信号的幅度(强度),同时通过监测输出的水平。
当电子电路输出有效信号与噪声的比例劣化到一定程度时(一般灵敏度测试信噪比标准S/N=12dB),信号发生器输出的电平数值就等于所测电子电路的灵敏度。
在此测试中,信号发生器模拟了信号,而且模拟的信号强度是可以人为控制调节的。
用信号发生器测量电子电路的灵敏度,其标准的连接方法是:信号发生器信号输出通过电缆接到对电子电路输入端,电子电路输出端连接示波器输入端。
(3)用信号发生器测量电子电路的通道故障
信号发生器可以用来查找通道故障。
其基本原理是:由前级往后级,逐一测量接收通路中每一级放大和滤波器,找出哪一级放大电路没有达到设计应有的放大量或者哪一级滤波电路衰减过大。
信号发生器在此扮演的是标准信号源的角色。
信号源在输入端输入一个已知幅度的信号,然后通过超电压表或者频率足够高的示波器,从输入端口逐级测量增益情况,找出增益异常的单元,再进一步细查,最后确诊存在故障的零部件。
