帧中继网络中配置OSPF

  • 格式：docx
  • 大小：95.96 KB
  • 文档页数：6

默认情况下帧中继网络是无法运行OSPF协议的，为什么？【原因】：帧中继（fram-relay）网络属于非广播型多路访问，而OSPF协议规定路由器之间的Hello包是通过组播来传输（组播也属于非广播类型）因此帧中继上默认情况是无法运行OSPF协议的。

下面有4种解决方法：•方法一，手工设置ospf网络类型为广播型，在指定fram-relay map时设置为broadcast（Fram-relay 广播）•方法二，默认非广播类型，使用neighbor手工指定邻居，并且手工指定DR为中心路由器（fram-relay非广播）•方法三，手工设置OSPF网络类型为：点到多点型广播型，在指定fram-relay map时设置为broadcast（fram-relay 点对多点广播）•方法四：手工设置OSPF网络类型为：点到多点非广播，使用neighbor 手工指定邻居（fram-relay 点对多点非广播）再看解决方法之前，先理解以下内容1.OSPF中的“neighbor” 可以手动指定邻居路由器的IP地址，使得它不用组播也能和邻居交换路由信息。

2.哪些网络需要选举DR，哪些网络不用选举DRDLCI 号将广播分组分送给所映射的路由器【实验拓扑】：中心-分支帧中继网络拓扑结构•方法一，手工设置ospf网络类型为广播型，在指定fram-relay map时设置为broadcastR1:interface L0ip address 1.0.0.1 255.0.0.0!interface Serial0/0ip address 10.0.0.1 255.0.0.0encapsulation frame-relayip ospf network broadcastframe-relay map ip 10.0.0.4 104 broadcastframe-relay map ip 10.0.0.5 105 broadcast!router ospf 1network 0.0.0.0 255.255.255.255 area 0R4:interface Ethernet0/0ip address 4.0.0.4 255.0.0.0!interface Serial0/0ip address 10.0.0.4 255.0.0.0encapsulation frame-relayip ospf network broadcastip ospf priority 0frame-relay map ip 10.0.0.1 401 broadcastframe-relay map ip 10.0.0.5 401no frame-relay inverse-arp!router ospf 1network 0.0.0.0 255.255.255.255 area 0R5:interface Ethernet0/0ip address 5.0.0.5 255.0.0.0!interface Serial0/0ip address 10.0.0.5 255.0.0.0encapsulation frame-relayip ospf network broadcastip ospf priority 0frame-relay map ip 10.0.0.1 501 broadcastframe-relay map ip 10.0.0.4 501no frame-relay inverse-arp!router ospf 1network 0.0.0.0 255.255.255.255 area 0•方法二，默认非广播类型，使用neighbor手工指定邻居，并且手工指定DR为中心路由器R1:interface Ethernet0/0ip address 1.0.0.1 255.0.0.0!interface Serial0/0ip address 10.0.0.1 255.0.0.0encapsulation frame-relayframe-relay map ip 10.0.0.4 104frame-relay map ip 10.0.0.5 105!router ospf 1network 0.0.0.0 255.255.255.255 area 0neighbor 10.0.0.4neighbor 10.0.0.5R4:interface Ethernet0/0ip address 4.0.0.4 255.0.0.0!interface Serial0/0ip address 10.0.0.4 255.0.0.0encapsulation frame-relayip ospf priority 0frame-relay map ip 10.0.0.1 401frame-relay map ip 10.0.0.5 401no frame-relay inverse-arp!router ospf 1network 0.0.0.0 255.255.255.255 area 0R5:interface Ethernet0/0ip address 5.0.0.5 255.0.0.0!interface Serial0/0ip address 10.0.0.5 255.0.0.0encapsulation frame-relayip ospf priority 0frame-relay map ip 10.0.0.1 501frame-relay map ip 10.0.0.4 501no frame-relay inverse-arp!router ospf 1network 0.0.0.0 255.255.255.255 area 0•方法三，手工设置OSPF网络类型为：点到多点型广播型，在指定fram-relay map时设置为broadcastR1:interface Ethernet0/0ip address 1.0.0.1 255.0.0.0!interface Serial0/0ip address 10.0.0.1 255.0.0.0encapsulation frame-relayip ospf network point-to-multipointframe-relay map ip 10.0.0.4 104 broadcastframe-relay map ip 10.0.0.5 105 broadcast!router ospf 1network 0.0.0.0 255.255.255.255 area 0R4:interface Ethernet0/0ip address 4.0.0.4 255.0.0.0!interface Serial0/0ip address 10.0.0.4 255.0.0.0encapsulation frame-relayip ospf network point-to-multipointframe-relay map ip 10.0.0.1 401 broadcastno frame-relay inverse-arp!router ospf 1network 0.0.0.0 255.255.255.255 area 0R5:interface Ethernet0/0ip address 5.0.0.5 255.0.0.0!interface Serial0/0ip address 10.0.0.5 255.0.0.0encapsulation frame-relayip ospf network point-to-multipointframe-relay map ip 10.0.0.1 501 broadcastno frame-relay inverse-arp!router ospf 1network 0.0.0.0 255.255.255.255 area 0•方法四：手工设置OSPF网络类型为：点到多点非广播，使用neighbor 手工指定邻居R1:interface Ethernet0/0ip address 1.0.0.1 255.0.0.0!interface Serial0/0ip address 10.0.0.1 255.0.0.0encapsulation frame-relayip ospf network point-to-multipoint non-broadcast frame-relay map ip 10.0.0.4 104frame-relay map ip 10.0.0.5 105!router ospf 1network 0.0.0.0 255.255.255.255 area 0neighbor 10.0.0.5neighbor 10.0.0.4R4:interface Ethernet0/0ip address 4.0.0.4 255.0.0.0!interface Serial0/0ip address 10.0.0.4 255.0.0.0encapsulation frame-relayip ospf network point-to-multipoint non-broadcast frame-relay map ip 10.0.0.1 401no frame-relay inverse-arp!router ospf 1network 0.0.0.0 255.255.255.255 area 0R5:interface Ethernet0/0ip address 5.0.0.5 255.0.0.0!interface Serial0/0ip address 10.0.0.5 255.0.0.0encapsulation frame-relayip ospf network point-to-multipoint non-broadcast frame-relay map ip 10.0.0.1 501no frame-relay inverse-arp!router ospf 1network 0.0.0.0 255.255.255.255 area 0。

合集下载

OSPF协议原理及配置详解

OSPF协议原理及配置详解

OSPF协议原理及配置详解OSPF（Open Shortest Path First）是一种用于计算机网络中的内部网关协议（IGP），用于在大型网络中动态确定数据包的传输路径。

其算法基于Dijkstra最短路径算法，并支持IPv4和IPv6网络。

OSPF的工作原理如下：1. 链路状态数据库（Link State Database）：每个OSPF路由器都维护着一个链路状态数据库，其中存储了它所连接的所有网络的信息，包括链路的状态、带宽、延迟等。

每个OSPF路由器通过发送链路状态更新（Link State Update）将自己的链路状态信息告知其他路由器。

2.路由器之间的邻居关系建立：OSPF路由器之间通过邻居发现过程建立邻居关系。

当一个OSPF路由器启动时，它会向网络广播HELLO消息来寻找其他路由器。

当两个路由器之间收到彼此的HELLO消息时，它们可以建立邻居关系。

3. 路由计算：每个OSPF路由器通过收集链路状态信息来计算最短路径。

路由器将链路状态信息存储在链路状态数据库中，并使用Dijkstra 最短路径算法来确定到达目标网络最短路径。

4.路由更新：当链路状态发生变化时，OSPF路由器将会发送更新消息通知其他路由器。

其他路由器接收到更新消息后，会更新自己的链路状态数据库，并重新计算最短路径。

OSPF的配置如下：1. 启用OSPF协议：在路由器配置模式下使用"router ospf"命令启用OSPF协议。

2. 配置区域（Area）：将网络划分为不同的区域。

在配置模式下使用"area <区域号> range <网络地址> <网络掩码>"命令将网络地址加入到区域中。

3. 配置邻居：使用"neighbor <邻居IP地址>"命令来配置OSPF邻居关系。

邻居IP地址可以手动配置或通过HELLO消息自动发现。

实验3 配置帧中继下的OSPF网络类型

实验3 配置帧中继下的OSPF网络类型

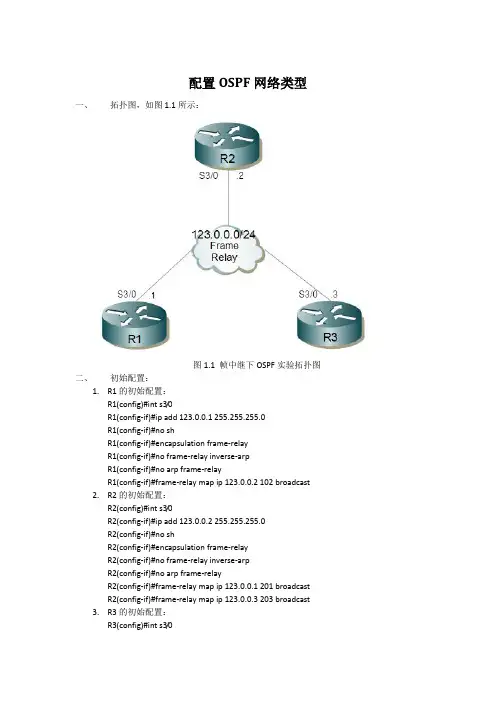

配置OSPF网络类型一、拓扑图，如图1.1所示：图1.1 帧中继下OSPF实验拓扑图二、初始配置：1.R1的初始配置：R1(config)#int s3/0R1(config-if)#ip add 123.0.0.1 255.255.255.0R1(config-if)#no shR1(config-if)#encapsulation frame-relayR1(config-if)#no frame-relay inverse-arpR1(config-if)#no arp frame-relayR1(config-if)#frame-relay map ip 123.0.0.2 102 broadcast2.R2的初始配置：R2(config)#int s3/0R2(config-if)#ip add 123.0.0.2 255.255.255.0R2(config-if)#no shR2(config-if)#encapsulation frame-relayR2(config-if)#no frame-relay inverse-arpR2(config-if)#no arp frame-relayR2(config-if)#frame-relay map ip 123.0.0.1 201 broadcastR2(config-if)#frame-relay map ip 123.0.0.3 203 broadcast3.R3的初始配置：R3(config)#int s3/0R3(config-if)#ip add 123.0.0.3 255.255.255.0R3(config-if)#no shR3(config-if)#encapsulation frame-relayR3(config-if)#no arp frame-relayR3(config-if)#no frame-relay inverse-arpR3(config-if)#frame-relay map ip 123.0.0.2 302 broadcast三、在R2上查看OSPF相关信息//查看OSPF邻居信息R2#sh ip os neR2#//查看OSPF接口信息R2#sh ip os int s3/0Serial3/0 is up, line protocol is upInternet Address 123.0.0.2/24, Area 0//S3/0所连网络类型为NON_BROADCASTProcess ID 1, Router ID 2.2.2.2, Network Type NON_BROADCAST, Cost: 64Transmit Delay is 1 sec, State DR, Priority 10Designated Router (ID) 2.2.2.2, Interface address 123.0.0.2No backup designated router on this networkTimer intervals configured, Hello 30, Dead 120, Wait 120, Retransmit 5oob-resync timeout 120Hello due in 00:00:04Index 2/2, flood queue length 0Next 0x0(0)/0x0(0)Last flood scan length is 1, maximum is 1Last flood scan time is 4 msec, maximum is 4 msecNeighbor Count is 0, Adjacent neighbor count is 0Suppress hello for 0 neighbor(s)以上结果说明，在NON_BROADCAST网络中，不会发送广播，也不会发送组播，所以OSPF不会在帧中继接口上发送Hello包，无法建立邻居关系，因此也就无法建立邻接关系，手工指定neighbour，使其单播发送Hello包。

OSPF FR PT0MP

OSPF FR PT0MP

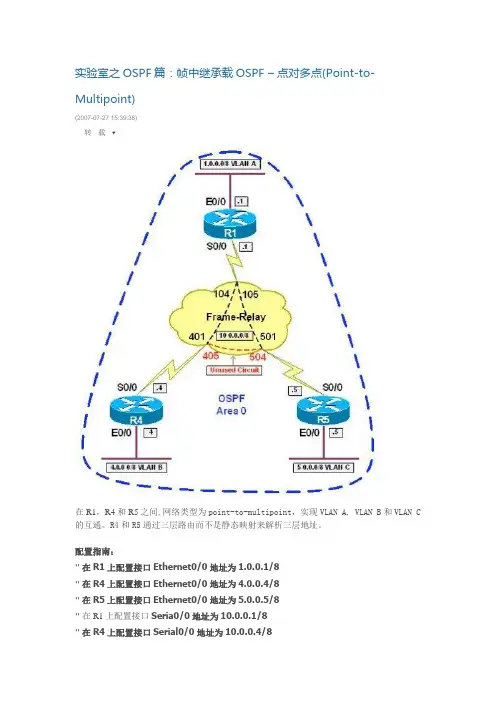

实验室之OSPF篇：帧中继承载OSPF –点对多点(Point-to-Multipoint)(2007-07-27 15:39:38)转载▼在R1，R4和R5之间,网络类型为point-to-multipoint，实现VLAN A, VLAN B和VLAN C 的互通。
