帧中继基本配置、帧中继映射

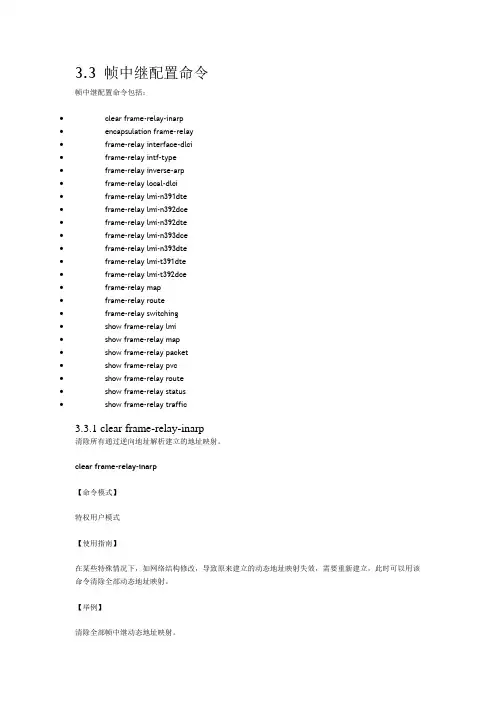

3.3 帧中继配置命令帧中继配置命令包括：∙clear frame-relay-inarp∙encapsulation frame-relay∙frame-relay interface-dlci∙frame-relay intf-type∙frame-relay in verse-arp∙frame-relay local-dlci∙frame-relay lmi-n391dte∙frame-relay lmi-n392dce∙frame-relay lmi-n392dte∙frame-relay lmi-n393dce∙frame-relay lmi-n393dte∙frame-relay lmi-t391dte∙frame-relay lmi-t392dce∙frame-relay map∙frame-relay route∙frame-relay switching∙show frame-relay lmi∙show frame-relay map∙show frame-relay packet∙show frame-relay pvc∙show frame-relay route∙show frame-relay status∙show frame-relay traffic3.3.1 clear frame-relay-inarp清除所有通过逆向地址解析建立的地址映射。

clear frame-relay-inarp【命令模式】特权用户模式【使用指南】在某些特殊情况下，如网络结构修改，导致原来建立的动态地址映射失效，需要重新建立，此时可以用该命令清除全部动态地址映射。

【举例】清除全部帧中继动态地址映射。

Quidway#clear frame-relay-inarp【相关命令】frame-relay inverse-arp3.3.2 encapsulation frame-relay封装接口链路层协议为帧中继。

CISCO路由器配置手册----Frame Relay1. 帧中继技术帧中继是一种高性能的WAN协议，它运行在OSI参考模型的物理层和数据链路层。

它是一种数据包交换技术，是X.25的简化版本。

它省略了X.25的一些强健功能，如提供窗口技术和数据重发技术，而是依靠高层协议提供纠错功能，这是因为帧中继工作在更好的WAN设备上，这些设备较之X.25的WAN设备具有更可靠的连接服务和更高的可靠性，它严格地对应于OSI参考模型的最低二层，而X.25还提供第三层的服务，所以，帧中继比X.25具有更高的性能和更有效的传输效率。

帧中继广域网的设备分为数据终端设备（DTE）和数据电路终端设备（DCE），Cisco 路由器作为 DTE设备。

帧中继技术提供面向连接的数据链路层的通信，在每对设备之间都存在一条定义好的通信链路，且该链路有一个链路识别码。

这种服务通过帧中继虚电路实现，每个帧中继虚电路都以数据链路识别码（DLCI）标识自己。

DLCI的值一般由帧中继服务提供商指定。

帧中继即支持PVC也支持SVC。

帧中继本地管理接口（LMI）是对基本的帧中继标准的扩展。

它是路由器和帧中继交换机之间信令标准，提供帧中继管理机制。

它提供了许多管理复杂互联网络的特性，其中包括全局寻址、虚电路状态消息和多目发送等功能。

2. 有关命令:端口设置任务命令设置Frame Relay封装encapsulationframe-relay[ietf] 1设置Frame Relay LMI类型frame-relay lmi-type {ansi | cisco | q933a}2设置子接口interface interface-typeinterface-number.subinterface-number[multipoint|point-to-point]映射协议地址与DLCI frame-relay map protocolprotocol-address dlci[broadcast]3设置FR DLCI编号frame-relay interface-dlcidlci [broadcast]注：1.若使Cisco路由器与其它厂家路由设备相连，则使用Internet工程任务组（IETF）规定的帧中继封装格式。

帧中继（FR）帧中继（FrameRelay，FR）技术是在OSI第二层(数据链路层)上用简化的方法传送和交数换据单元的一种技术。

它是一种面向连接的数据链路技术，为提供高性能和高效率数据传输进行了技术简化，它靠高层协议进行差错校正，并充分利用了当今光纤和数字网络技术。

总之,FR是一种用于构建中等高速报文交换式广域网的技术。

同时它也是是由国际电信联盟通信标准化组和美国国家标准化协会制定的一种标准。

帧中继的作用和应用：①帧使用DLCI进行标识，它工作在第二层；帧中继的优点在于它的低开销。

②帧中继在带宽方面没有限制，它可以提供较高的带宽。

典型速率56K-2M/s内，最大速度可达到T3(45Mb/s)。

③采用虚电路技术，对分组交换技术进行简化，具有吞吐量大、时延小，适合突发性业务等特点，能充分利用网络资源。

④可以组建虚拟专用网，即将网络上的几个节点，划分为一个分区，并设置相对独立的网络管理机构，对分区内数据流量及各种资源进行管理；分区内各节点共享分区内网络资源，相互间的数据处理和传送相对独立，对帧中继网络中的其他用户不造成影响。

采用虚拟专用网所需要费用比组建一个实际的专用网经济合算，因此对大企业用户十分有利。

帧中继和ATM的比较：目前，计算机局域网(LAN)之间或主机间的互连主要使用两种技术：帧中继和ATM。

国内很多地方都已经开始将这两种技术应用到企业网、校园网等部门网络中。

目前大多数帧中继应用的运行速率为56Kbit／s／64Kbit／s或512Kbit／s，而ATM可达155Mbit／s、622Mbit／，和2．5Gbit／s，但ATM技术复杂，ATM 设备比帧中继设备昂贵得多，一般用户难以接受。

从未来发展看，ATM适宜承担B—ISDN(宽带综合业务数字网)的骨干网部分，用户接入网可以是时分多路复用(TDM)、帧中继、语音、图像、LAN、多媒体等，帧中继将作为用户接入网发挥其作用。

帧中继的前景：①一种高性能，高效率的数据链路技术。

帧中继介绍1.什么是帧中继帧中继（Frame-relay,FR）是面向连接的第二层协议，它和X.25类似。

X.25有三层构成：physical、Data-Link,Packet对应于OSI的下三层，X.25是有纠错机制，可靠性高，但带宽有限。

Frame-relay比X.25有效，是X.25的替代者。

帧中继在用户设备（DTE）和网络设备（帧中继交换机）之间提供一个数据包交换数据的通信接口，帧中继是典型的包交换技术。

同样带宽的Frame-relay通信费用比专线要低，帧中继允许用户设备在帧中继交换网络比较空闲的时候以高于ISP所承诺的速率进行传输。

2.帧中继的合理性随着网络的发展，用户经常需要租用线路把分散在各地的用户设备连接起来。

如图示topoly1 假设要把4个不同城市的公司分支连接，如采用DDN专线点到点连接，则一共需6条物理线路，每台设备上要拉3对物理线路，同时每个路由器需有3个串口和声母连接。

如要实现全互联的点数为n，则专线数量为nx(n-1)/2这样会带来3个问题：(1)当网络迅速发展时，专线数量会急剧膨胀，物理线路铺设费用会大大增加。

(2)路由器串行接口数量也会增加。

(3)扩展性能差，需增加新的连接时，要增加新的硬件设备和线路。

帧中继的出现解决以上的问题，网络中的每个节点只通过一条线路连接到帧中继云上，线路的代价大大减低，每个路由器也只需要一个串行接口了。

ISP只需要配置他们的帧中继交换机，在两个用户设备之间增加一条PVC接口，无须更改硬件设备。

3.帧中继帧格式帧中继是一种W AN数据包交换协议，它运行在OSI的物理层和数据链路去上。

包交换是一种W AN交换方法，使网络设备共享一条链路将数据包发向目的设备。

帧中继帧格式。

如图topoly2Flag:标志帧的开始或结束，01111110 (7E)帧中继头部：包含地址位和各种控制位数据：用户的数据FCS:帧校验位4.帧中继术语永久虚电路（PVC）:虚电路是永久建立的链路，由ISP在其帧中继交换机静态配置交换表实现。

帧中继概念帧中继配置命令有哪些1.帧中继概念1、帧中继（FRAME RELAY）是在用户--网络接口之间提供用户信息流的双向传送，并保持顺序不变的一种承载业务，它是以帧为单位，在网络上传输，并将流量控制、纠错等功能，全部交由智能终端设备处理的一种新型高速网络接口技术。

2、帧中继是综合业务数字网标准化过程中产生的一种重要技术，它是在数字光纤传输线路逐渐代替原有的模拟线路，用户终端日益智能化的情况下，由X25分组交换技术发展起来的一种传输技术。

2.帧中继配置命令有哪些帧中继交换机在实际工程环境中一般不需要我们配置，由运营商设置完成，但在实验环境中，要求掌握帧中继交换机的基本配置配置示例：frame-relay switchinginterface s0/1encapsulation frame-relayframe-relay intf-type dceclock rate 64000frame-relay route 102 interface s0/2 201// 定义PVC，该条命令是，s0/1口的DLCI 102，绑定到s0/2口的201 DLCI号frame-relay route 103 interface s0/3 301no shutdown主接口运行帧中继（Invers-arp）FRswitch（帧中继交换机）的配置：frame-relay switchinginterface s0/1 // 连接到R1的接口encapsulation frame-relayframe-relay intf-type dceclock rate 64000frame-relay route 102 interface s0/2 201// 定义PVC，该条命令是，s0/1口的DLCI 102，绑定到s0/2口的201 DLCI号no shutdowninterface s0/2 // 连接到R2的接口encapsulation frame-relayframe-relay intf-type dceclock rate 64000frame-relay route 201 interface s0/1 102no shutdownR1的配置如下：interface serial 0/0ip address 192.168.12.1 255.255.255.252encapsulation frame-relay// 接口封装FR，通过invers-arp发现DLCI，并建立对端IP到本地DLCI的映射（帧中继映射表）no shutdownR2的配置如下：interface serial 0/0ip address 192.168.12.2 255.255.255.252encapsulation frame-relayno shutdown在FRswitch上查看PVI（验证配置）：FRswitch#show frame-relay routeInput Intf Input Dlci Output Intf Output Dlci StatusSerial0/1 102 Serial0/2 201 activeSerial0/2 201 Serial0/1 102 active在R1上查看帧中继映射R1#show frame-relay mapSerial0/0 (up): ip 192.168.12.2 dlci 102(0x66,0x1860), dynamic,broadcast,, status defined, activeR1#ping 192.168.12.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.12.2, timeout is 2 seconds:环境2 主接口运行帧中继（静态映射）FRswitch的配置同上，这里不再赘述上述案例是终端路由器采用动态invers-arp获取帧中继相关映射信息，本例采用静态建立映射的方式进行配置。

思考：如果在步骤七发现无法PING通R2，可能是因为。

R2的反向ARP的映射尚没有创建成功。

所以我们手工的配置反向是ARP手工静态映射的配置思考：在R1上PING上自己的接口IP。

是否可以PING通？为什么？如果解决？回复 #2 stanley.wy 的帖子谢谢lz ，今天学习Basic FrameRealy步骤一：配置R4的为帧中继交换机。

R4(config)#frame-relay switchingR4(config)#interface serial 1/0R4(config-if)#encapsulation frame-relayR4(config-if)#frame-relay intf-type dceR4(config-if)#frame-relay lmi-type ciscoR4(config-if)#frame-relay route 100 interface serial 1/1 101R4(config-if)#clock rate 64000R4(config-if)#no shutdownR4(config-if)#exitR4(config)#interface serial 1/1R4(config-if)#encapsulation frame-relayR4(config-if)#frame-relay intf-type dceR4(config-if)#frame-relay lmi-type ansiR4(config-if)#frame-relay route 101 interface serial 1/0 101 《－－改：serial 1/0 100R4(config-if)#clock rate 64000R4(config-if)#no shutdownR4(config-if)#exit－－－－－－－－－－－－－－－－－－在R1上PING上自己的接口IP。

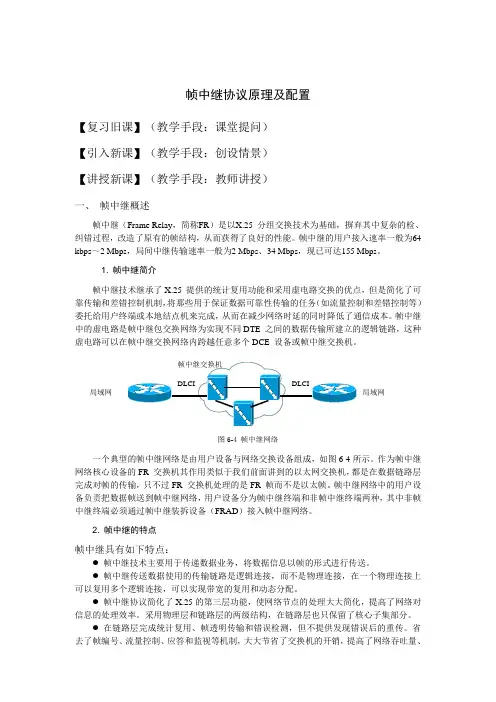

帧中继协议原理及配置【复习旧课】（教学手段：课堂提问）【引入新课】（教学手段：创设情景）【讲授新课】（教学手段：教师讲授）一、 帧中继概述帧中继（Frame Relay ，简称FR ）是以X.25 分组交换技术为基础，摒弃其中复杂的检、纠错过程，改造了原有的帧结构，从而获得了良好的性能。

帧中继的用户接入速率一般为64 kbps ～2 Mbps ，局间中继传输速率一般为2 Mbps 、34 Mbps ，现已可达155 Mbps 。

1. 帧中继简介帧中继技术继承了X.25 提供的统计复用功能和采用虚电路交换的优点，但是简化了可靠传输和差错控制机制，将那些用于保证数据可靠性传输的任务（如流量控制和差错控制等）委托给用户终端或本地结点机来完成，从而在减少网络时延的同时降低了通信成本。

帧中继中的虚电路是帧中继包交换网络为实现不同DTE 之间的数据传输所建立的逻辑链路，这种虚电路可以在帧中继交换网络内跨越任意多个DCE 设备或帧中继交换机。

图6-4 帧中继网络一个典型的帧中继网络是由用户设备与网络交换设备组成，如图6-4所示。

作为帧中继网络核心设备的FR 交换机其作用类似于我们前面讲到的以太网交换机，都是在数据链路层完成对帧的传输，只不过FR 交换机处理的是FR 帧而不是以太帧。

帧中继网络中的用户设备负责把数据帧送到帧中继网络，用户设备分为帧中继终端和非帧中继终端两种，其中非帧中继终端必须通过帧中继装拆设备（FRAD ）接入帧中继网络。

2. 帧中继的特点帧中继具有如下特点：● 帧中继技术主要用于传递数据业务，将数据信息以帧的形式进行传送。

● 帧中继传送数据使用的传输链路是逻辑连接，而不是物理连接，在一个物理连接上可以复用多个逻辑连接，可以实现带宽的复用和动态分配。

● 帧中继协议简化了X.25的第三层功能，使网络节点的处理大大简化，提高了网络对信息的处理效率。

采用物理层和链路层的两级结构，在链路层也只保留了核心子集部分。

帧中继是ISP提供的一种广域网服务，是一种网络与数据终端设备(DTE)接口标准，多用于公司总部与分支机构互连。

帧中继的主要特点是:使用光纤作为传输介质,因此误码率极低,能实现近似无差错传输,减少了进行差错校验的开销,提高了网络的吞吐量；帧中继是一种宽带分组交换,使用复用技术时,其传输速率可高达44.6Mbps。

但是,帧中继不适合于传输诸如话音、电视等实时信息,它仅限于传输数据。

下面我们开始试验，试验拓扑如下试验环境分析：在上图环境中A路由器代表公司总部，A公司有两个分支机构，我们分别用路由器B、C表示试验目标：使用帧中继实现总部与分支机构互连帧中继的配置分为点对点子接口和多点子接口，在此我们将使用点对点子接口配置帧中继。

点对点网络就是每一个端口对应一个相应的站点，而一个公司有可能有多个分支，而路由器端口的数量有限，这是我们需要在一个物理端口上划分出多个子接口，每个子接口对应一个站点。

帧中继配置在路由器与分支相连的端口上，也就是广域网端口帧中继配置命令：①进入物理端口后不需要直接在端口上配置IP地址，如有IP地址可以在端口上使用（config-if）#no ip address②在物理端口（广域网端口）封装帧中继协议(config-if)#encap frame-relay③激活物理端口(config-if)#no shutdown④在物理端口上建立子接口，并指定接口类型(config-if)#interface 子接口point-to-point⑤给子接口配置IP地址和子网掩码(config-subif)#ip address IP地址子网掩码⑥给子接口配置DLCI值(config-subif)#frame-relay interface-dlci DLCI值⑦给子接口配置端口速率(config-sibif)#bandwidth 带宽DLCI值IP地址规划A：e0---192.168.10.1 B:e0---192.168.20.1 C:e0---192.168.30.1 s0.1--202.110.100.1 s0---202.110.100.2 s0---202.110.10 1.2s0.2--202.110.101.1一、配置A路由器A(config)#interface e0 进入局域网端口A(config-if)#ip address 192.168.10.1 255.255.255.0配置局域网I P和掩码A(config-if)#no shutdown激活局域网端口A(config-if)# interface s0 进入广域网端口A(config-if)#no ip address 删除广域网端口的IPA(config-if)#no shutdown 激活广域网A(config-if)#encap frame-relay封装帧中继协议A(config-if)#interface s0.1 point-to-point 在物理端口上建立子接口S0.1，指定端口类型A(config-subif)#ip address 202.110.100.1 255.255.255.0给子接口配置IP和掩码A(config-subif)#frame-relay interface-dlci 102 给S0.1子接口封装DLCIA(config-subif)#bandwidth 64给S0.1子接口配置A(config-subif)#interface s0.2 point-to-point 建立子接口S0.2，并指定子接口类型A(config-subif)#ip address 202.110.101.1 255.255.255.0 给子接口S0.2配置IP和掩码A(config-subif)#frame-relay interface-dlci 103给S0.2子接口封装DLCIA(config-subif)#bandwidth 64 给S0.2子接口配置端口速率A(config-subif)#exit 退出子接口A(config)#router eigrp 100 配置路由，协议为EIGRPA(config-router)#net 192.168.10.0A(config-router)#net 202.110.100.0A(config-router)#net 202.110.101.0二、配置B路由器B路由器上有两个端口，一个是局域网端口E0，一个是广域网端口S0，S0为连接A路由器的S0.1端口，不需要配置子接口，只需要配置IP地址然后封装帧中继协议即可B(config)#int e0B(config-if)#ip address 192.168.20.1 255.255.255.0B(config-if)#no shutdownB(config-if)#int s0B(config-if)#ip address 202.110.100.2 255.255.255.0B(config-if)#encap frame-relayB(config-if)#frame-relay interface-dlci 201B(config-if)#bandwidth 64B(config-if)#no shutB(config-if)#exitB(config)#router eigrp 100B(config-router)#net 192.168.20.0B(config-router)#net 202.110.100.0三、配置路由器CC路由器有两个端口,E0为局域网端口。

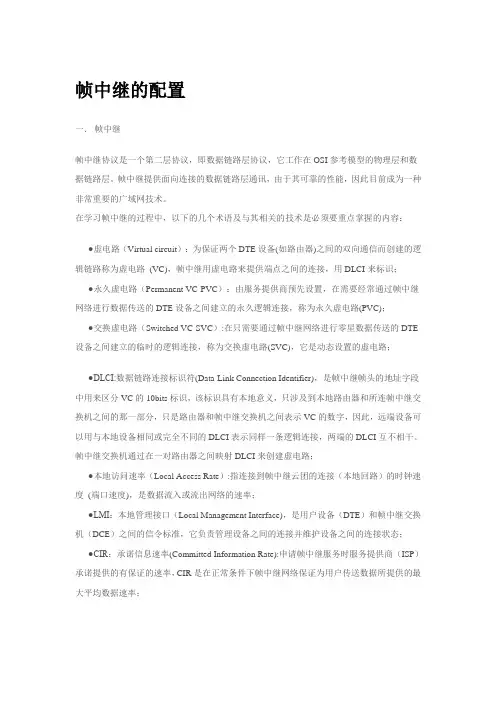

帧中继的配置一．帧中继帧中继协议是一个第二层协议，即数据链路层协议，它工作在OSI参考模型的物理层和数据链路层。

帧中继提供面向连接的数据链路层通讯，由于其可靠的性能，因此目前成为一种非常重要的广域网技术。

在学习帧中继的过程中，以下的几个术语及与其相关的技术是必须要重点掌握的内容：●虚电路（Virtual circuit）：为保证两个DTE设备(如路由器)之间的双向通信而创建的逻辑链路称为虚电路(VC)，帧中继用虚电路来提供端点之间的连接，用DLCI来标识；●永久虚电路（Permanent VC-PVC）：由服务提供商预先设置，在需要经常通过帧中继网络进行数据传送的DTE设备之间建立的永久逻辑连接，称为永久虚电路(PVC)；●交换虚电路（Switched VC-SVC）:在只需要通过帧中继网络进行零星数据传送的DTE 设备之间建立的临时的逻辑连接，称为交换虚电路(SVC)，它是动态设置的虚电路；●DLCI:数据链路连接标识符(Data-Link Connection Identifier)，是帧中继帧头的地址字段中用来区分VC的10bits标识，该标识具有本地意义，只涉及到本地路由器和所连帧中继交换机之间的那一部分，只是路由器和帧中继交换机之间表示VC的数字，因此，远端设备可以用与本地设备相同或完全不同的DLCI表示同样一条逻辑连接，两端的DLCI互不相干。

帧中继交换机通过在一对路由器之间映射DLCI来创建虚电路；●本地访问速率（Local Access Rate）:指连接到帧中继云团的连接（本地回路）的时钟速度(端口速度)，是数据流入或流出网络的速率；●LMI：本地管理接口（Local Management Interface)，是用户设备（DTE）和帧中继交换机（DCE）之间的信令标准，它负责管理设备之间的连接并维护设备之间的连接状态；●CIR：承诺信息速率(Committed Information Rate):申请帧中继服务时服务提供商（ISP）承诺提供的有保证的速率，CIR是在正常条件下帧中继网络保证为用户传送数据所提供的最大平均数据速率；●Inverse ARP:反向地址解析协议（Inverse Address Resolution Protocol），动态地把远端设备的网络层地址与本地DLCI相关联的方法，使本地路由器能自动发现与一个VC相关联的远端设备的网络层地址；●帧中继映射:作为第二层的协议，帧中继协议必须有一个与第三层协议之间建立关联的手段，才能用它来实现网络层的通信，帧中继映射即实现这样的功能，它把网络层地址和DLCI之间进行映射。

实验七：帧中继配置⏹实验目的1、掌握帧中继基本概念、DLCI含义、LMI作用、静态和动态映射区别2、掌握帧中继基本配置：如接口封装、DLCI配置、LMI配置等3、能够对帧中继进行基本故障排除⏹实验要求1、帧中继拓扑与地址规划；2、帧中继基本配置和帧中继网云配置（如帧中继交换表配置）3、ospf配置4、验证帧中继配置并给出配置清单⏹实验拓扑⏹实验设备（环境、软件）路由器3个，网云一个，串口线3条。

⏹实验设计到的基本概念和理论帧中继用虚电路为面向连接的服务建立连接。

DLCI的含义是数据链路连接标识，在源和目的设备之间标识逻辑电路的一个数值。

LMI的含义是本地管理接口，是客户前端设备和帧中继交换机之间的信令标准，负责管理设备之间的连接、维护设备之间的连接状态。

⏹实验过程和主要步骤1、地址规划情况2、单个路由器的基本配置清单（1）路由器Router0配置Router>enableRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface s2/0Router(config-if)#no ip addressRouter(config-if)#encapsulation frame-relayRouter(config-if)#interface s2/0.1 multipointRouter(config-subif)#ip address 192.168.1.1 255.255.255.0Router(config-subif)#bandwidth 64Router(config-subif)#frame-relay map ip 192.168.1.2 102 broadcastRouter(config-subif)#frame-relay map ip 192.168.1.3 103 broadcastRouter(config-subif)#exitRouter(config)#interface s2/0Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial2/0, changed state to up%LINK-5-CHANGED: Interface Serial2/0.1, changed state to upRouter(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0.1, changed state to up （2）路由器Router1配置Router>enableRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface s2/0Router(config-if)#no ip addressRouter(config-if)#encapsulation frame-relayRouter(config-if)#interface s2/0.1 multipointRouter(config-subif)#ip address 192.168.1.2 255.255.255.0Router(config-subif)#bandwidth 64Router(config-subif)#frame-relay map ip 192.168.1.1 201 broadcastRouter(config-subif)#frame-relay map ip 192.168.1.3 203 broadcastRouter(config-subif)#exitRouter(config)#interface s2/0Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial2/0, changed state to up%LINK-5-CHANGED: Interface Serial2/0.1, changed state to upRouter(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0.1, changed state to up（3）路由器Router2配置Router>enableRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface s2/0Router(config-if)#no ip addressRouter(config-if)#encapsulation frame-relayRouter(config-if)#interface s2/0.1 multipointRouter(config-subif)#ip address 192.168.1.3 255.255.255.0Router(config-subif)#bandwidth 64Router(config-subif)#frame-relay map ip 192.168.1.1 301 broadcastRouter(config-subif)#frame-relay map ip 192.168.1.2 302 broadcastRouter(config-subif)#exitRouter(config)#interface s2/0Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial2/0, changed state to up%LINK-5-CHANGED: Interface Serial2/0.1, changed state to upRouter(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0.1, changed state to up3、网云交换表配置（1）Se0端口的配置：（2）Se1端口的配置（3）Se2端口的配置（4）将其进行连接：4、验证三个路由器通信情况（1）Router0到Router1和Router2（2）Router1到Router0和Router2（3）Router2到Router0和Router1心得体会通过这次的实验我懂得了什么是帧中继以及其作用，知道了DLCI和LMI的含义及其重要性，同时也明白了如何配置帧中继。

28帧中继配置及帧中继上的RIP实验
实验目的：
1、理解帧中继交换表的工作原理；
2、理解PVC的概念；
3、用路由器充当帧中继交换机的配置；
4、帧中继的基本配置；
5、帧中继的动态映射；
6、帧中继的静态映射。

7、帧中继上路由协议运行的特殊性；
8、水平分割。

实验过程：
一、把路由器R2配置成帧中继交换机：
二、对R1、R3、R4的帧中继接口进行配置，并测试连通性：
对R3：
三、若要让R3与R4之间相互连通，则要静态写入frame-relay map：对R3：
测试一下R3与R4间链路的连通性：
查看R3与R4的frame-relay map：
四、在R1、R3、R4上配置RIP：
对R4：
测试一下链路的连通性:
五、因为接口封装了帧中继后水平分割会被自动关闭，把R1的水平分割重新打开，在各个
R4公告的路由后，不从帧中继口发送出来，导致R3没有接收到R4上公告的路由。

实验成功。

实验5：帧中继（Frame Relay）配置实验目的一个公司有三个分公司，分布在多个地方，想通过帧中继（Frame Relay）广域网将它们互连起来。

下面通过实验掌握帧中继点对点链路的配置，了解路由器的基本配置。

实验环境Packet Tracer 5.3网络仿真软件，仿真设备：三台路由器、三台PC机、一个帧中继网络。

实验步骤步骤1用Packet Tracer 5.3构建帧中继网络连接多个局域网。

启动Packet Tracer 5.3，添加三台路由器（Generic，Router-PT）、三台PC机，并添加一个WAN Emulation云（Generic，Cloud-PT）。

用串口线将路由器连接到Cloud0上，以路由器的Serial2/0口为DCE端，敲入配置命令时需设置时钟频率；用交叉线把PC机的FastEthernet接口和路由器的FastEthernet0/0接口连接起来，每台PC机可看成是一个局域网。

注意：路由器Router0、Router1和Router2依次连接到帧中继网络的Serial0、Serial1和Serial2串口上，端口顺序不要弄错，如图5-28所示。

299图5-28 帧中继配置网络拓扑图步骤2配置PC机的IP地址、子网掩码和默认网关地址。

单击网络拓扑图上的PC0，出现PC0的配置窗口，点击Desktop，点击IP Configuration，按网络拓扑图上所给的IP地址及默认网关地址进行配置，子网掩码采用默认值，如图5-29所示。

300图5-29 PC0的IP配置接着，按如上方法分别对PC1和PC2的IP地址、子网掩码和默认网关进行配置，如图5-30和5-31所示。

图5-30 PC1的IP配置图5-31 PC2的IP配置下面开始配置与帧中继网相连的路由器。

分别对三台路由器的快速以太网口进行配置，对串口进行帧中继封装，配置子接口IP地址和DLCI链路，最后进行路由配置。

为了便于理解配置命令，在某些命令后用//加以注释，读者做实验时301切勿将这些注释也敲进去。

《网络设备安装与调试》课程标准（高级）学分：4学时：90（其中理论学时：30，实践学时：60，每周6学时，共15周）适用专业：计算机网络技术专业一、课程的性质与任务课程的性质：《网络设备安装与调试》是网络技术专业必修的专业课，对学生职业能力培养和职业素养养成起主要支撑和明显促进作用，承上启下，是一门以培养学生技能为主的课程，也是理论与实操紧密联系的课程。

本课程涉及网络技术标准、规划设计、设备选型、网络搭建、设备调试和故障排除等诸多方面，可以有针对性的对学生技术标准意识、操作规范意识、质量意识、产权意识及环境意识进行培养。

课程的任务：通过本课程的学习，学生掌握当前先进的网络技术，并能熟练利用Cisco 网络设备（路由器和交换机）设计、构建和维护中小型的企业网络。

前导课程：《计算机网络基础》、《综合布线》、《Windows Server网络管理》后续课程：《高级路由技术》、《远程接入技术》、《网络集成技术》二、教学基本要求本课程的目标是培养专业和素质并重，主要包括如下几点职业行动能力：1.具有认真负责、严谨细致的工作态度和工作作风和团队协作意识。

2.和用户沟通能力，根据用户的描述提取用户需求的表达与沟通能力。

3.具有技术标准意识、操作规范意识、服务质量意识、尊重产权意识及环境保护意识。

4.利用路由器来实现在不同网络中传输IP数据包的能力。

5.利用端口安全、访问控制列表和IPSec VPN等技术实现网络安全的能力。

6.利用PPP、帧中继、ADSL和NAT各种广域网技术进行网络互联的能力。

7.利用交换机来实现VLAN的划分、VLAN路由、三层交换和实现环路避免的能力。

8.利用路由过滤、策略路由、QOS、HSRP和组播等技术实现网络优化的设计和实施能力。

9.熟练设备安装、选型能力和利用网络设备（路由器和交换机）设计、构建、调试和维护中小型的企业网络的能力。

三、教学条件本课程是操作性很强的课程，以路由器和交换机配置为主要课程内容，兼顾到技术标准和网络设计规划。

帧中继（Frame Relay）配置帧中继设置中可分为DCE端和DTE设置，在实际应用中，Cisco路由器为DTE端，通过V.35线缆连接CSU/DSU，如果将两个路由器通过V.35线缆直连，连接V.35 DCE线缆的路由器充当DCE的角色，并且需要提供同步时钟。

帧中继协议的术语及相关技术虚电路：两个DTE设备（如路由器）之间的逻辑链路称为虚电路（VC），帧中继用虚电路来提供端点之间的连接。

由服务提供商预先设置的虚电路称为永久虚电路（PVC）；另外一种虚电路是交换虚电路（SVC），它是动态的虚电路。

DLCI（即数据链路标识符-Data link connection identifier）,是在源和目的设备之间标识逻辑电路的一个数值。

帧中继交换机通过在一对路由器之间映射DLCI来创建虚电路。

本地访问速率：连接到帧中继的时钟速度（端口速度），是数据流入或者流出网络的速率。

本地管理接口（LMI）：是用户设备和帧中继交换机之间的信令标准，它负责管理设置之间的连接、维持设备之间的连接状态。

帧中继的子接口：所谓子接口，是在帧中继的物理接口中定义的逻辑接口。

帧中继有两种子接口类型，即点到点子接口（point-to-point subinterface）和多点子接口（multipoint subinterfac）.DTE端配置∙在端口配置中，封装帧中继encapsulation frame-relay IETFCisco路由器缺省为帧中继数据包封装格式为IETF，可以不用显示设置，另外，国内帧中继线路一般为IETF格式的封装，如果不同，请与当地电信管理部门联系，采用其它装格式。

∙设置LMI信令格式frame-relay lmi-type CiscoCisco路由器缺勤省的LMI信令格式为Cisco，可以不用设置，国内帧中继线路一般采用Cisco的LMI信令格式。

如果不同，请与当地电信管理部门联系，采用相应的LMI信令格式。

帧中继网络配置试验一在实验中，我们用路由器当帧中继交换机使用，有的时候会出现Serial口不足的情况，那么我就需要部署两台路由器，然后配置一条Tunnel链路把两台交换机连起来。

实验的拓扑图：R2上Tunnel链路的配置：R3上Tunnel链路的配置：R3上Tunnel链路的配置和R2几乎一样，指定一个source端口和一个destination的IP。

R2上的配置：R3上的配置：R1上的配置：R4和R5上的配置和R1类似，只是IP地址不一样而已。

注意：在配置frame-relay route的时候，要使用Tunnel的端口，Tunnel 端口上也有DLCI号，每条PVC只能使用一个DLCI号。

Tunnel链路的帧中继网络的配置和不使用Tunnel链路的帧中继网络配置就两个区别：1、Tunnel链路的配置。

2、frame-relay中的出口要使用Tunnel。

实验二如图：图中看到R2是作为帧中继交换机的，那么首先在它上面来开启帧中继交换机的交换功能：R2(config)#frame-relay switching //把路由器当成帧中继交换机然后配置接口封装：R2(config)#int s0/0/0R2(config-if)#no shutR2(config-if)#clock rate 128000 //该接口为DCE,要配置时钟频率R2(config-if)#encapsulation frame-relayR2(config)#int s0/0/1R2(config-if)#no shutR2(config-if)#clock rate 128000R2(config-if)#encapsulation frame-relayR2（config)#int s0/1/0R2(config-if)#no shutR2(config-if)#clock rate 128000R2(config-if)#encapsulation frame-relay配置LMI类型R2(config)#int s0/0R2(config-if)#frame-relay lmi-type cisco //命令来配置LMI，默认是ciscoR2(config-if)#frame-relay intf-type dce //命令用来配置接口是帧中继的DCE还是D TE，R2(config)#int s0/0/1R2(config-if)#frame-relay lmi-type ciscoR2(config-if)#frame-relay lmi-type dceR2(config)#int s0/1/0R2(config-if)#frame-relay lmi-type ciscoR2(config-if)#frame-relay lmi-type dce配置帧中继交换表R2(config)#int s0/0/0R2(config-if)#frame-relay route 103 interface s0/0/1 301 //是配置帧中继交换表的，告诉路由器如果从该接口收到DLCI=103的帧，从s0/0/1交换出去，并且将DLCI改为301R2(config-if)#frame-relay route 104 interface s0/1/0 401R2(config)#int s0/0/1R2(config-if)#frame-relay route 301 interface s0/0/0 103R2(config)#int s0/1/0R2(config-if)#frame-relay route 401 interface s0/0/0 104配置完成了，可以用“show frame-relay”,“show frame pvc”和“show frame lim”等命令来查看帧中继交换机运行是否正常现在来配置R1，R3和R4，使它们之间能互相通信，配置如下：R1(config)#int s0/0/0R1(config-if)#ip address 192.168.123.1 255.255.255.0R1(config-if)#no shutR1(config-if)#encap frame-relayR1#show run//对于cisco路由器，cisco是它的默认值；而对于非cisco设备应该选择ietf。
