常见建筑工程质量通病列表图

混凝土工程施工现场常见质量通病图片集锦梁露筋、孔洞
梁底箍筋外露
楼梯板施工缝处底筋外露
柱纵筋外露
柱蜂窝
柱头施工缝处孔洞
边柱根部孔洞
边柱根部孔洞
暗柱在预留洞口处根部孔洞
梁底夹渣、用短筋做保护层
柱根部夹渣
外剪力墙施工缝处夹渣
底层柱错位（吊脚）
上下层柱施工缝处错位
上下层柱施工缝处错位并漏浆
外剪力墙上下层施工缝处错位
楼层标高不同处墙根部处理到位（好）
楼层标高不同处墙根部错位（吊脚）
柱头施工缝处理到位（好）
楼梯板施工缝处预留后插板做法（好）
楼梯板施工缝处预留后插板做法效果图（好）
楼梯踏步使用钢模（好）
楼梯板留水平施工缝
楼梯施工缝插板无留齿
楼梯板采用二次支模效果图
楼面卫生间高低差处（好）
楼面卫生间高低差处
柱头施工缝处漏浆
梁底角部漏浆
构造柱混凝土有断开（好）
柱根部漏浆
边柱根部漏浆
柱在楼板高低差处根部漏浆
柱角部漏浆
柱角部漏浆
柱翘曲不平
柱飞边凸肋
附墙柱棱角不直
柱方正、棱角顺直
剪力墙掉皮
剪力墙粘模
剪力墙面平整、梁与墙接缝严密
有梁板结构混凝土外观感（好）
有梁板结构混凝土外观感（好）
剪力墙接缝和墙面平整（好）
剪力墙接缝和墙面平整、梁棱角顺直
剪力墙接缝和墙面平整、和梁平整。

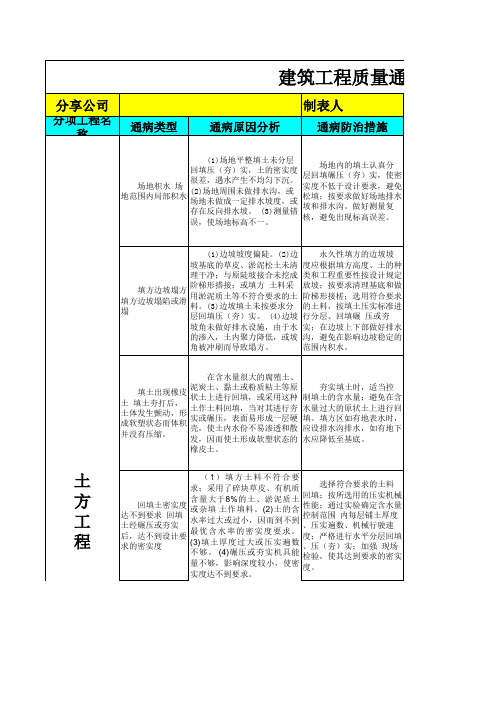

工程
处理方法
通病图片可用干土、石灰
粉等吸水材料均匀掺入土中降低含水量，或将橡皮土翻松、
凉干、风干至最优含水量范
围，再夯（压）实。

如土料不符合要求，
可采取换土或掺入石灰、碎
石等措施压实加固；土料
含水量过大，可采取翻松、
凉晒、风干或掺入干土重新
压、夯实；含水量过小或碾
压机具能量过小，可采取
增加压实遍数或使用大功率
压实机械碾压等措施。

量通病
可将坡脚塌方清除，作临时性支护（如堆装土草袋、设支撑护墙等）措施。

局部超挖，可用三七灰土夯补或浆砌块石填补，与原土坡接触部位应做成台阶接槎，防止滑动；超挖范围较大，应适当改动坡顶线。

54张图汇总施工现场常见质量问题！质量检查重点第一部分：钢筋绑扎质量问题
混凝土垫块数量不足
基础梁施工完成后发现柱筋偏位
柱筋偏位
柱筋偏位
柱筋偏位达180mm
柱筋偏位达100mm
柱筋偏位
柱筋偏位
板筋凌乱
受力主筋未绑扎到位
线管不要大量水平穿过剪力墙
模板内矿泉水瓶未清理
钢筋垫块未放到位，混凝土表面有钢筋锈蚀痕迹
柱筋偏位
第二部分：模板安装质量问题
梁柱交接处模板阴角无木方
对拉方式不对
模板拼缝过大
墙柱模板未钉压脚板
外墙柱模板未与已浇灌混凝土重叠
钢管立杆未垫木方
木工加工未做到工厂化，楼面是到处是垃圾
外墙支模未按方案实行拉顶结合
模板内杂物未清理
砼面不平，墙柱模板未立在混凝土面上
卫生间沉箱用铁线支模，存在渗漏风险
锯沫、废板随处可见
后浇带模板私自拆除
用钢管扣件代替顶托
钢管采用扣件接长
钢管立柱下垫木方偏位
钢管立柱下木方未垫到位
第三部分：混凝土浇灌质量问题
B6栋柱漏振
柱严重漏振
混凝土浇灌不到位，直接用砂浆修补
柱漏振
柱漏振
柱严重漏振
墙柱混凝土漏浆、漏振
反梁混凝土崩角
水电压槽混凝土破损
卫生间梁根部混凝土烂根
B6栋3层柱漏振
B6栋混凝土缺陷私自修补
外墙柱错台达30mm
外墙柱混凝土错台
墙柱根部混凝土漏浆
墙柱阴角混凝土漏浆
混凝土漏振
墙柱根部混凝土烂根
工人私自修补混凝土缺陷
板面混凝土未二次收光，多处出现裂缝
板面标高控制不到位
反梁根部漏浆
混凝土表面摆坎。

建筑工程质量通病实例（图片全解析）结构工程第一类材料堆放及标识钢筋状态标识牌不齐全筋堆放混乱，未分区，无标识牌现场钢筋堆放混乱，无标识牌现场钢筋堆放混乱无分隔，标识牌数量不足现场部分待用钢筋泡水水泥露天堆放现场水泥库未封闭水泥无出厂日期和批号水泥无出厂日期和批号混凝土砌块堆放未架空，无防潮、防雨淋措施加气混凝土块无防潮措施水泥砖强度不足，规格尺寸不符合要求（厚度约46mm）搅拌砂浆直接倾倒在土地面上搅拌砂浆直接倾倒在土地面上搅拌砂浆直接倾倒在土地面上室外标养室不封闭标养室无门砌筑砂浆配合比采用体积比配合比计量不规范现场材料堆放规整现场材料堆放规整结构工程第二大类钢筋问题01钢筋直径现场部分直径8mm钢筋实测7mm现场钢筋直径6、8、10mm，内径实测值分别为：5、7、8.2mm剪力墙暗柱拉筋直径瘦身剪力墙钢筋三级钢直径8mm实测7mm02钢筋连接直螺纹钢筋未及时套筒保护接头未打磨已使用的钢筋直螺纹丝口存在断丝现象直螺纹连接端面不平、断丝直螺纹丝扣长度不一致，端部马蹄形，未加保护帽直螺纹连接端面不平直螺纹钢筋接头未加设保护帽直螺纹连接外漏丝扣超标个别机械连接接头外露丝扣数超标直螺纹连接钢筋绑扎使用同一跨内钢筋存在多个接头电渣压力焊未顺肋焊直螺纹连接采用专用螺帽保护丝扣直螺纹钢筋丝口加工符合要求直螺纹钢筋丝口保护到位钢筋直螺纹连接规范03钢筋绑扎桩头纵筋随意弯折，锈蚀严重，漏设箍筋纵筋采用热熔方式切断梁钢筋未锚入支座内梁钢筋在支座处截断加密区箍筋间距过大（150>100）柱纵筋间距偏差过大剪力墙钢筋绑扎混乱钢筋采用短钢筋搭接主、次梁交接处箍筋未加密梁纵筋锚固长度不足钢筋锚固方向错误箍筋弯钩的平直段长度不足箍筋未有效套住纵筋，绑扎不到位楼板负弯矩钢筋端部任意弯折梯板下排钢筋伸入梯梁长度严重不足楼板钢筋绑扎不到位，扣数不足现浇板钢筋间距不均匀现场浇注砼应加设马道、垫板现浇楼板个别部位存在三层线管叠加的现象三层以上线管交叉敷设卫生间墙体构造柱根部未植筋，且上下均无加密区圈梁外侧钢筋在构造柱内搭接构造柱钢筋搭接未绑扎，且在箍筋外构造柱箍筋弯钩不足135°04钢筋移位部分暗柱钢筋位移楼梯板施工缝设置位置错误上下层钢筋位移严重剪力墙保护层厚度不足钢筋移位梁顶钢筋弯折错位，间距过密框架柱纵筋在（梁、柱节点）非连接区进行搭接框架柱纵筋位移现象严重梁有效截面严重不足（设计为200mm 现场为100mm）剪力墙、暗柱纵筋位移剪力墙、暗柱纵筋位移剪力墙、暗柱纵筋位移剪力墙、暗柱纵筋位移剪力墙纵筋间距过大剪力墙钢筋倒伏、弯折楼板钢筋保护措施不到位，钢筋破坏施工缝处板钢筋位移严重，钢筋保护层超大现浇板上排钢筋下移，砼保护层达8cm楼板上部钢筋最大位移10cm现浇板上排钢筋下移施工缝处楼板钢筋严重下移楼板保护层过大上部仅植一根或两根主筋构造柱植筋定位不对结构工程第三大类混凝土01楼板、剪力墙开裂部分楼层，现浇混凝土楼板裂缝现象严重部分楼板开裂现浇楼板板面较严重开裂楼板混凝土终凝前出现大量裂缝现浇板上表面开裂剪力墙存在较多竖向裂缝部分剪力墙开裂02混凝土施工缝的留置楼梯施工缝留置位置不当梯板施工缝位置错误梯梁施工缝留置错误楼梯施工缝留设位置不当，砼不密实剪力墙施工缝留置不顺直混凝土施工缝留置不直剪力墙施工缝不直03板面踩踏现浇板面上人过早现浇板上表面上人过早现浇混凝土楼板上人过早，后期保护不利板面抹压不到位，上人过早04混凝土保护层框架圆柱表面多处露筋砼保护层破损、局部砼不密实混凝土柱箍筋外露剪力墙钢筋外露楼板钢筋外露上反梁箍筋外露05混凝土不密实顶板混凝土不密实部分剪力墙振捣不密实高低差处现浇板成型质量差，混凝土不密实剪力墙底部混凝土不密实砼剪力墙拆模过早，脱皮较重施工缝处混凝土不密实，成型质量差剪力墙混凝土不密实06鼓膜、蜂窝、漏浆、夹渣、接槎不平混凝土柱接茬不平、不密实施工缝接茬不平整鼓膜、漏浆、接茬不平剪力墙蜂窝、漏浆现浇混凝土鼓模，剔凿露筋构件鼓模，修补后露筋梁鼓模严重剪力墙混凝土鼓模砼施工缝夹渣砼施工缝夹渣07构件尺寸不足一根柱截面尺寸不足（500×485<500*500）柱根部缩颈梁尺寸缩小梁截面缩颈剪力墙“缩颈” 严重卫生间楼板吃模严重深达2-3cm卫生间楼板厚度不足梯板厚度不足（原设计10cm）部分梯段板厚度不足楼梯斜板厚度不足（设计10cm）。

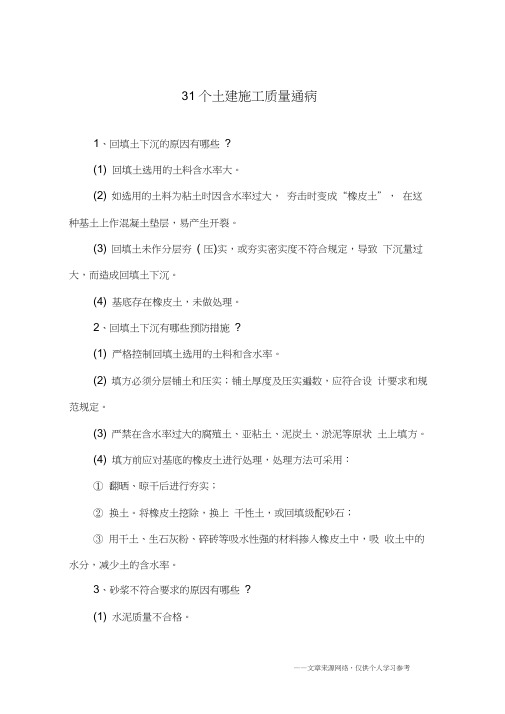

31 个土建施工质量通病1、回填土下沉的原因有哪些?(1) 回填土选用的土料含水率大。

(2) 如选用的土料为粘土时因含水率过大，夯击时变成“橡皮土”，在这种基土上作混凝土垫层，易产生开裂。

(3) 回填土未作分层夯( 压)实，或夯实密实度不符合规定，导致下沉量过大，而造成回填土下沉。

(4) 基底存在橡皮土，未做处理。

2、回填土下沉有哪些预防措施?(1) 严格控制回填土选用的土料和含水率。

(2) 填方必须分层铺土和压实；铺土厚度及压实遍数，应符合设计要求和规范规定。

(3) 严禁在含水率过大的腐殖土、亚粘土、泥炭土、淤泥等原状土上填方。

(4) 填方前应对基底的橡皮土进行处理，处理方法可采用：①翻晒、晾干后进行夯实；②换土。

将橡皮土挖除，换上干性土，或回填级配砂石；③用干土、生石灰粉、碎砖等吸水性强的材料掺入橡皮土中，吸收土中的水分，减少土的含水率。

3、砂浆不符合要求的原因有哪些?(1) 水泥质量不合格。

(2) 砂的含泥量大。

(3) 砂浆配合比计量不准确。

(4) 加料顺序颠倒，砂浆搅拌不均匀。

(5) 人工拌合。

(6) 水灰比控制不好，和易性差。

(7) 砂浆保水性差。

(8) 砂浆品种与设计不相符，或掺外加剂后无相应措施。

上述原因将酿成砌筑砂浆强度低，满足不了设计的砌体强度，导致砖砌体的水平裂缝、竖向裂缝和斜向裂缝。

4、水平或竖向灰缝砂浆饱满度不合格的原因有哪些?1) 砌筑砂浆的和易性差，直接影响砌体灰缝的密实和饱满度。

(2) 干砖上墙和砌筑操作方法错误，不按“三一”砌砖法砌筑。

(3) 水平灰缝缩口太大。

综合上述将降低砌体的抗压强度和抗剪能力。

5、水平或竖向灰缝砂浆饱满度不合格的预防措施有哪些?(1) 改善砂浆和易性，如果砂浆出现泌水现象，应及时调整砂浆的稠度，确保灰缝的砂浆饱满度和提高砌体的粘结强度。

(2) 砌筑用烧结普通砖必须提前1 天-2 天浇水湿润，含水率宜在10%~15%，严防干砖上墙使砌筑砂浆早期脱水而降低强度。

二十一电气线路、电气照明器具和箱、盘、柜安装①插座、螺口灯头的接线须正确，严禁调错及漏接。

②同一房间内高位和低位开关、插座的安装标高应一致，允差5mm；并列安装的开关、插座应平齐，允差0.5mm。

③对地面的安装标高低于2.4m的金属外壳灯具和其它电器，其金属外壳须可靠接地保护。

④顶棚的灯具和器具应专门设置独立的固定吊点。

⑤顶棚内的灯具外壳应设有管孔或带管孔的接线盒，灯具的金属外壳和金属线盒应设接地端子。

⑥箱、盘、柜上装有电器的可开启门或面板应用合适截面的裸铜软线与箱、盘、柜体作跨接。

⑦同一建筑物内的各相线应分别为同一种颜色（如黄、绿、红色），地线必须为黄绿双色，零线宜为淡蓝色。

⑧干线和支路的空气、漏电开关配选应正确合理，产品质量可靠。

二十二镀锌线管敷设①线管与线槽（盒）、箱、盘、柜等连接时，严禁用熔焊方式开孔，且应采用内外迫母锁紧固定，管端螺纹外露2-3扣（<5mm）。

管口应有护线塑料套咀。

②在安装壁灯、吸顶灯、吊灯等电器的部位应设接线盒。

③跨接地线应采用专门的接地线卡并正确选用跨接导线，且连接牢固可靠；不应采用熔焊跨接。

④在露天和潮湿场所明装时，不得用薄壁线管。

其配套的盒、箱应齐全可靠。

铁盒、箱及有关配件用热镀锌件。

⑤明配（含吊顶内）的线管应排列整齐美观。

支（吊架、卡码设置合理，固定点间距均匀；其中管卡与终端、弯头中点、电器器具或盒（箱、盘、柜）边缘的距离均宜为150-500mm。

二十三风管安装①风管的连接应严密，无脆裂，缝隙应填密封胶。

②保温棉应与风管外表面紧贴严密，胶钉应牢固且间距合理。

③风管系统应按规范装设防火阀。

④支架应按规范设置。

二十四空调水系统与风机盘管安装①冷凝水管道坡向合理，无渗漏，运行前应作排水试验。

②冷冻供回水管严禁渗漏，且保温严密、到位。

③三速开关接线正确，各档风速应有明显区别。

二十五电梯安装①电梯机房设备安装：（1）曳引机承重梁的非支承部位应明显离开楼地面，严禁在梁底填塞建材。

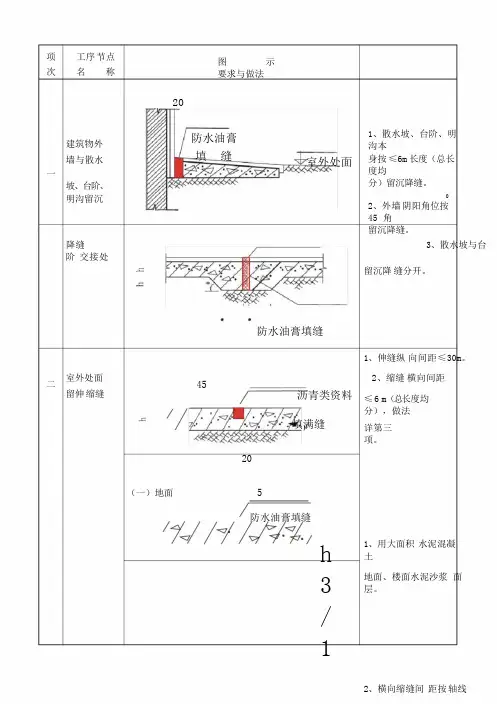

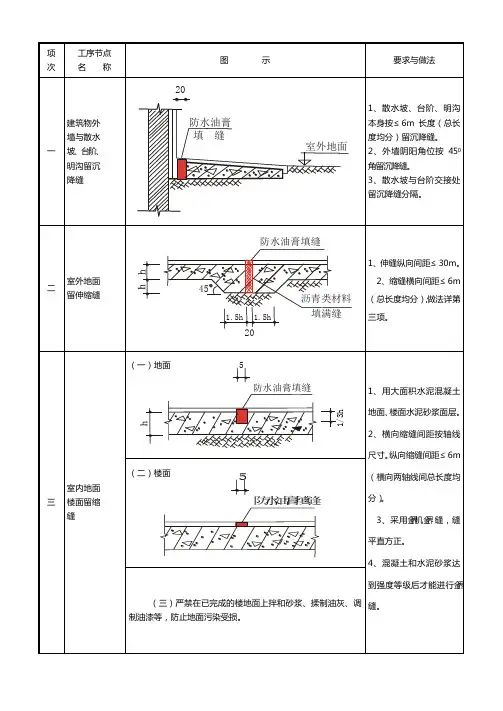

项次工序节点名称图示要求与做法20建筑物外墙与散水一坡、台阶、明沟留沉防水油膏填缝室外处面1、散水坡、台阶、明沟本身按≤6m长度（总长度均分）留沉降缝。

2、外墙阴阳角位按45 角留沉降缝。

降缝3、散水坡与台阶交接处留沉降缝分开。

防水油膏填缝1、伸缝纵向间距≤30m。

二室外处面留伸缩缝45沥青类资料2、缩缝横向间距≤6 m（总长度均分），做法填满缝详第三项。

20（一）地面 5防水油膏填缝h3/11、用大面积水泥混凝土地面、楼面水泥沙浆面层。

2、横向缩缝间距按轴线（二）楼面尺寸。

纵向缩缝间距5室内陆面≤6 m（横向两轴线间总长三楼面留缩缝防水油膏填缝度均分）。

3、采纳金界机金缝界，缝平直方正。

4、混凝土和水泥沙浆达到强度等级后才能进行金界缝。

（三）禁止在已达成的楼地面上拌和砂浆、揉制油灰、调制油漆等，防备地面污染受损。

项次工序节点名称图示要求与做法（一）楼面5 B+9051 2 7H1B—设计缝宽；H—设计4 面层厚度； 550 B 50D—找平层厚度；1、一面层按设计。

2、—5 厚钢板。

3、形不锈（二）墙面钢或铝合金封口板。

5 B+93 24、—24#镀锌形铁皮。

8 3 8四变形沉降缝. . .. .. ......... . .锈钢螺丝@500 . .C/C固定形封口板。

（三）天面5 7、一沥青胶泥填嵌。

0 5 2 ........ . .. . ...5G2... ... ...1 . ......30 G3.... . . . ...... . ...........B 构宽度设计结G1 G1项次工序节点名称图示要求与做法①柔性防水屋面；宜采纳绿豆砂或块料作保护层。

块料按④点要求分块。

②水泥沙浆；缝宽 10mm，防水油膏填缝。

2按1m 面积分块，纵向长度≤6m（按总长均分）八屋面保护层留伸缩缝。

③细石混凝土；缝宽 20mm，防水油膏填缝。

2按1m 面积分块，纵向长度≤6m（按总长均分）④块状资料：21、架空按≤100m面积分块。

建筑工程质量通病大全目录第一章土方分项 (1)1.1 开挖边坡过陡 (1)1.2 挖方边坡塌方 (1)1.3 基槽超挖 (2)1.4 基土扰动或受冻害 (2)1.5 土方回填下沉 (3)第二章钢筋分项 (4)2.1 钢筋原材 (4)2.2 钢筋加工质量通病 (5)2.3 闪光焊接质量通病 (5)2.4 电渣压力焊质量通病 (6)2.5 钢筋保护层过大 (6)2.6 钢筋安装 (7)2.6.1 骨架外形尺寸不准 (7)2.6.2 平板保护层不准 (8)2.6.3 柱子外伸钢筋错位 (8)2.6.4 同截面接头过多 (8)2.6.5 露筋 (9)2.6.6 钢筋遗漏 (10)2.6.7 绑扎节点松扣 (10)2.6.8 柱钢筋弯钩方向不对 (11)2.6.9 基础钢筋倒钩 (11)2.6.10 板钢筋主副筋位置放反。

(11)第三章模板分项 (12)3.1 标高偏差 (13)3.2 结构变形 (13)3.3 接缝不严 (14)3.4 脱模剂使用不当 (15)3.5 柱模板缺陷 (16)3.6 板模板缺陷 (16)3.7 墙模板缺陷 (17)3.8 楼梯模板缺陷 (18)3.9 模板支撑选配不当 (18)第四章混凝土分项 (19)4.1 混凝土表面麻面 (19)4.2 混凝土表面不平整 (20)4.3 塑性收缩裂缝 (21)4.4 干燥收缩裂缝 (22)4.5 冻胀裂缝 (23)第五章砌体分项 (24)5.1 轴线位移 (24)5.2 砖缝砂浆不饱满，砂浆与砖黏结不良 (25)第六章抹灰工程 (25)6.1 墙面空鼓、裂缝 (25)6.2 墙面接槎有明显抹纹，色泽不匀 (26)6.3 雨水污染墙面 (27)6.4 窗台、阳台、雨篷等抹灰饰面在水平和垂直方向不一致 (27)6.5 分格缝不直不平，缺棱错缝 (27)第七章卷材防水 (28)7.1 混凝土墙裂缝漏水 (28)7.2 施工缝漏水 (28)7.3 变形缝漏水 (29)7.4 穿墙管漏水 (29)7.5 后浇带漏水 (30)第八章电气 (31)8.1 防雷接地 (31)8.2 室外进户管预理 (31)8.3 电线管（钢管、PVC管）敷设 (32)8.4 导线的接线、连接质量和色标 (33)8.5 配电箱的安装、配线 (34)8.6 开关、插座的盒和面板的安装、接线 (35)第九章装修 (35)9.1 板面空鼓 (35)9.2 各房间和楼道过门口处板接缝不平 (36)9.3 石材泛碱污染 (36)9.4 带地漏地面积水 (37)9.5 施工污染 (37)9.6 泛碱污染， (37)9.7 墙面腐蚀、空鼓脱落 (38)9.8 板面不平成波浪形 (39)9.9 石膏板开裂 (40)9.10 矿棉板面板下陷 (41)9.11 铝塑板粘贴后鼓泡、板边嵌胶毛刺 (42)9.12 木饰面板面拼纹拼花不平、粘结不牢 (42)9.13 压门局部空鼓、起皮及翘边 (43)9.14 对头缝拼接花纹不顺，颜色不一 (43)9.15 钉眼帽钉、钉眼吐锈 (43)9.16 门套、家具下部面板变色霉变 (44)9.17 门、窗框渗水 (44)9.18 实木地板地面响 (45)9.19 漆膜缩边 (45)9.20 开裂或裂纹 (46)9.21 咬底 (46)9.22 片落或脱皮 (46)9.23 漆膜皱纹 (46)9.24 漆膜表面起雾发白 (47)9.25 乳胶漆 (47)第一章土方分项1.1 开挖边坡过陡土方开挖时往往开挖后的基坑边坡比方案中设计的边坡陡，而且边坡下口不直，甚至有的下口部位在基础边线以内，影响基础的施工。

70张图，赤裸裸地揭示建筑工程常见质量通病，附送原因分析及防治措施！从地基基础、主体结构到装修，细数建筑工程中最常见的质量问题！通过70张图，学会就是那么简单！一、地基基础Ⅰ 桩身垂直度差原因分析人工挖孔桩身砼护壁轴心未按每节复核垂直度，产生左右偏移。

防治措施桩护壁模板应按每安装一节在桩口架十字用线坠复核、调校。

Ⅱ 桩顶浮浆清理原因分析由于泵送预拌砼粗骨料偏小，水灰比过大，振捣砼水泥浆时桩顶浮浆过厚，影响桩的抗压强度。

防治措施① 桩浇筑砼应高于设计标高30～50㎜，砼初凝前剔除部分桩顶浮浆，砼终凝后采用人工凿打见石子为宜。

② 监理逐桩检查拍照。

Ⅲ 柱短肢墙插筋偏移原因分析① 短肢墙（柱）插筋由于下部钢筋密集安装插筋偏移。

② 插筋安装后未固定。

③ 浇筑砼时插筋偏移，未扶筋及复核。

防治措施① 按轴线位置拨开密集钢筋插筋锚入用点焊或增加箍筋固定。

② 插筋上部用钢管或木枋井字架固定，复核轴线。

③ 浇筑砼后及时扶筋、调校。

④ 加强旁站监理的责任心教育。

Ⅳ 地梁轴线偏移原因分析地梁模板安装后未复核轴线。

防治措施① 按纵横轴线用钢尺丈量及房间的对角线检查，做到准确无误。

② 搞清楚中心轴线与偏心轴线的相互关系。

③ 监理复核轴线时必须所有轴线逐一复核，不允许抽查；甲方对此加强检查督促力度。

二、主体工程Ⅰ 模板安装－－支撑体系不规范，现浇梁板下挠原因分析① 梁板支撑支承在基土面上时，基土未平整夯实。

② 支撑间距过大，无锁脚杆及垫枋。

③ 钢管支撑扣件未扭紧。

④模板主次龙骨间距过大或材质较差。

防治措施① 支撑体系的搭设必须严格按施工方案进行。

② 梁板支撑支承在基土上时，应对基土平整、夯实，满足承载力、刚度和稳定性的要求；支撑与基土之间安放木垫枋，荷载较大的还应在垫枋上安放垫铁。

③ 支撑间距：板一般控制在800～1000㎜，梁高小于750㎜时间距控制在800～1000㎜以内，当梁高≥750㎜时间距应控制在600～800㎜以内，并梁支撑上增加剪力撑，支撑底部距地（楼面）200设置纵横钢管锁脚杆，中部设置纵横水平杆以满足砼结构整体受力及稳定性。
