桥梁墙式防撞护栏施工工法_(最终版)

第1篇一、工程背景防撞护栏是公路、桥梁等交通工程中的重要组成部分，其主要作用是防止车辆在紧急情况下冲出道路或桥梁，保障交通安全。

随着我国交通事业的快速发展，防撞护栏的施工工艺也在不断优化和创新。

本文将详细介绍工程防撞护栏的施工工艺。

二、施工准备1. 材料准备：根据设计要求，准备足够的防撞护栏材料，包括钢材、混凝土、钢筋、模板等。

2. 工具准备：准备施工过程中所需的工具，如电焊机、切割机、振捣器、水平尺、线锤等。

3. 人员准备：组织施工队伍，明确各工种人员职责，进行技术交底和安全教育。

三、施工工艺流程1. 测量放样：使用全站仪、水准仪等测量设备，按照设计图纸进行测量放样，确定护栏位置、尺寸和标高。

2. 钢筋加工：根据设计图纸，加工钢筋，确保钢筋规格、间距、保护层厚度等符合要求。

3. 模板安装：根据测量放样结果，安装模板，确保模板的垂直度、水平度和稳定性。

4. 钢筋绑扎：按照设计图纸和施工规范，将钢筋绑扎成整体，注意钢筋的保护层厚度。

5. 混凝土浇筑：使用混凝土泵车或吊车将混凝土运输到现场，采用分层浇筑的方式，保证混凝土密实。

6. 振捣：使用振捣器对混凝土进行振捣，排除气泡，提高混凝土的密实度。

7. 养护：混凝土浇筑完成后，及时进行养护，保证混凝土强度和耐久性。

8. 拆模：混凝土达到一定强度后，拆除模板，清理模板上的混凝土残渣。

9. 防撞护栏施工：根据设计要求，进行防撞护栏的施工，包括焊接、涂装等。

四、施工质量控制1. 材料质量：确保所有材料符合设计要求和现行标准。

2. 施工工艺：严格按照施工规范和工艺要求进行施工。

3. 施工质量检测：对施工过程中的关键工序进行质量检测，确保工程质量。

4. 成品保护：在施工过程中，做好成品保护工作，防止损坏。

五、施工注意事项1. 施工过程中，密切关注天气变化，避免在雨季、高温等不利条件下施工。

2. 施工现场保持整洁，防止污染环境。

3. 加强安全文明施工管理，确保施工安全。

公路桥梁桥面附属结构防撞护栏施工方法
1、定位放线
根据桥梁中线测出防护栏的位置，根据高程控制点定出防护栏的标高控制点。

2、模板安装
按照设计图纸防护栏的要求进行模板设计，模板全部采用定型钢模板。

模板安装时要注意线形平顺，稳固，模板上下采用对拉杆连接。

安装模板时，模板接缝间应紧密不漏浆，如发现接缝不紧密，模板接缝可塞一层薄塑料条。

防撞栏在墩顶和伸缩缝处断开。

不论在浇注前或浇注时，发现模板超过允许偏差变形值时，应立即停工进行纠正，模板及支撑不得有松动现象。

3、钢筋的制安、预埋件安装
防护栏钢筋与梁体翼板钢筋焊接，焊接时其焊接长度要符合设计及规范要求，钢筋间距应符合图纸要求。

钢筋安装时，注意防撞墙伸缩缝的设置，并保证位置正确和安装稳固。

在设置伸缩缝的位置和墩顶位置横向水平钢筋应断开，伸缩缝应垂直贯通，缝内塞泡沫板。

伸缩缝一般按6～8米间距设置。

4、混凝土浇筑
防护栏在施工缝的结合部分，应凿除旧混凝土表面的水泥浮浆和松散层，经凿毛处理的混凝土面应用水冲洗干净，在浇混凝土前应铺一层厚为1-2cm 与混凝土级配一致的水泥砂浆，以保证新旧混凝土的良好结合。

防撞护栏混凝土应按一定的厚度，顺序和方向分层浇注。

当混凝土浇注模板顶时，应按顶面标高抹平混凝土面，并检查防撞墙顶面标高及顶宽，如超过允许偏差时，应及时采取措施纠正。

拆模与养护：当浇筑的混凝土强度达到 2.5Mpa以上时，可以拆除防护栏模板。

拆模时不得乱撬乱敲以减少混凝土表面和混凝土边角损坏的可能。

混凝土浇筑6～8小时后，应及时进行洒水养护，混凝土养护时间不得小于7天，以保持混凝土表面处于湿润状态为宜。

混凝土防撞护栏施工工法当前桥梁防撞护栏均采用现浇钢筋砼的方案，防撞护栏的外观质量主要分为线形外观质量和砼墙体外观质量，其中线形外观又分为平面线形和纵面线形外观。

线形外观质量的决定因素主要为测量精度和模板支护精度，而砼墙体外观质量主要取决于砼配合比、搅拌、浇注、振捣等施工工艺环节的动态质量。

为了解决混凝土防撞护栏施工中的质量通病，提高混凝土防撞护栏的内在质量和外观质量，需从测量放样、钢筋加工及安装、模板制作安装、砼拌和及浇筑、养生等各个施工环节进行严格的质量控制。

各环节施工技术操作要点如下：一、模板制作模板是保证防撞护栏各部尺寸和外观质量的基础，从模板制作开始就要高标准、严要求。

防撞护栏施工采用定制的专用钢模板，钢模板具有刚度大、平整度好、不易变形等优点，在使用过程中不易产生变形，能够保证混凝土表面平整光洁，线条顺直。

其次钢模板周转次数多，长期效益好。

模面钢板采用5mm厚的新钢板一次冲压成型，具有良好的整体性。

每一块防撞护栏钢模板顺桥向长1.25m，模板外侧的加劲肋间距为30㎝左右，主要是保证模板在使用过程和吊装过程中不易变形。

钢模板制作完成后，在正式使用前要进行试拼装，主要是检验模板安装的整体效果、模板接缝处是否平顺，以及有无缝隙和错台现象，检验合格后方可使用，否则要进行相关校正。

二、测量放样为了更好地保证混凝土防撞护栏的外表线形顺直，必须重视平面位置测量放样的精确度和准确性。

采用全站仪对防撞护栏的内边线平面位置进行准确放样，对平曲线沿纵向每3m放一点，直线段沿纵向每5m放一点，外边线根据内边线用护栏设计宽度量测确定相应点位。

用墨线将放样点纵向弹线连接起来作为模板的内外安装边线，能更好地控制护栏模板的安装线型。

假如纵向线形不顺直，目测存在明显的拐点或折线，必须予以复测，查找原因并进行微调。

三、模板底座施工为了施工方便，现行设计将防撞护栏外侧边线向桥内回收9.7cm，如果外侧模板直接搁置在梁板顶面上，内侧模板搁置在混凝土底座（与桥面铺装层一起浇筑且同高）上，内外侧模板顶部将产生高程差，所以必须在9.7cm宽的范围内铺设安装外侧模板的支撑底座（简称模板底座）引用已经布设的水准控制点，测量防撞护栏底部内外侧的标高，与设计标高作对比，根据高程差和桥梁纵坡计算一个合理的高差值，用于确定模板底座的顶面高程。

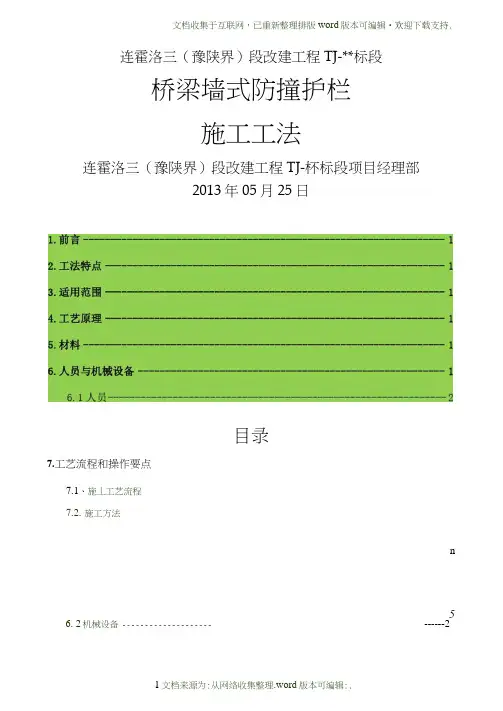

连霍洛三（豫陕界）段改建工程TJ-**标段桥梁墙式防撞护栏施工工法连霍洛三（豫陕界）段改建工程TJ-杯标段项目经理部2013年05月25日目录7.工艺流程和操作要点7.1、施丄工艺流程7.2.施工方法___ n56. 2机械设备-------------------- ------ 27.3、施丄注意事项--- &质量要求& ］、_般要求---------------------------------------------------------------------- 68.2、防裂缝措施------------------------------------------------------------------- 78.3、质量检验--------------------------------------------------------------------- 79.安全生产保证措施------------------------------------------------------- 710.文明施工及环境保护措施 ------------------------------------------------ 811.效益分析 -------------------------------------------------------------- 9丄丄•丄、^JLfJl Z AJIIL R 丄丄.乙、T<- Z A AA.1HL R11. 3、技术效益 -------------------------------------------------------------------- 911・4、其他效益 ------------------------------------------------------------------- 9桥梁墙式防撞护栏施工工法1•前言随着高等级公路的快速发展，防撞护栏作为桥梁结构建成后的重要可见部分，以其良好的防撞性能和对汽车及其驾驶者较小的伤害而被广泛采用。

桥梁防撞护栏施工工艺流程一、施工前的准备工作。

咱要进行桥梁防撞护栏施工呀，那施工前的准备可不能马虎。

就像出门旅行得先收拾好行李一样。

材料得准备好，像钢材、混凝土这些主要材料，质量可得过关。

钢材得是那种强度足够的，要是软趴趴的，那可怎么保护桥梁呀。

混凝土的配比也很重要，水、水泥、沙子、石子的比例要合适，就像调一杯好喝的饮料，比例不对就不好喝啦。

还有工具，电焊机得好使，各种测量工具像尺子之类的得精准。

而且施工场地得清理干净，不能乱糟糟的，要是地上到处是垃圾、石头块，工人干活都不方便，一不小心还容易绊倒呢。

施工人员也得经过培训，不能让啥都不懂的人就上去干活，就像不会开车的人不能让他开汽车一样危险。

二、测量放线。

这一步可重要啦。

咱得确定防撞护栏的位置呀。

这就好比画画之前得先打个草稿。

用测量仪器把防撞护栏的轮廓在桥梁上标记出来。

测量的时候得仔仔细细的，差一点点可能最后的护栏就歪歪扭扭的，那可不好看，也起不到防撞的作用啦。

工人师傅们拿着仪器，像寻宝一样，在桥梁上找到准确的点，然后用线或者颜料之类的东西把这些点连起来，这样就画出了防撞护栏的“蓝图”。

这时候要是有个小风吹过来，线有点晃悠，还得赶紧把它固定好，可不能让这个“蓝图”走样了。

三、钢筋的加工与安装。

钢筋就像是防撞护栏的骨架。

先把钢筋按照设计要求进行加工。

有的要弯曲成特定的形状，就像给它做个造型一样。

弯曲的时候要注意角度，不能太大也不能太小，就像给女孩子扎辫子，太紧了疼，太松了又不好看。

加工好的钢筋就可以安装啦。

把它们按照之前测量放线确定的位置摆放好。

就像搭积木一样，但是这个积木可不能搭错哦。

钢筋之间的间距要符合规定，就像排队一样，得有个合适的间隔。

而且要用铁丝或者其他连接件把它们固定好，这样它们就不会乱跑啦，稳稳当当的在自己的位置上，为后面的混凝土浇筑做好准备。

四、模板的安装。

模板就像是给防撞护栏做个模具。

选择合适的模板很重要，得表面光滑，要是坑坑洼洼的，那做出来的防撞护栏表面也不好看。

桥面铺装防撞护栏施工方案在桥梁工程中，桥面铺装防撞护栏的施工是至关重要的环节。

正确的施工方案不仅可以确保施工质量，还可以提高桥梁的安全性和稳定性。

下面将介绍桥面铺装防撞护栏的施工方案。

1. 材料准备在开始施工之前，首先要准备好需要的材料。

桥面铺装防撞护栏的常用材料主要包括护栏板、立柱、连接件、螺栓等。

这些材料要经过严格的质量检验，确保符合相关标准和要求。

2. 施工准备在开始铺装防撞护栏的施工之前，需要进行施工准备工作。

首先要确定护栏的位置和长度，然后进行相关的测量和标记。

接着需要搭建施工场地，确保施工现场的安全和通畅。

3. 施工方法3.1 护栏板安装首先要确定护栏板的安装位置，然后将护栏板与立柱连接起来，使用螺栓进行固定。

在安装护栏板的过程中，要确保板与板之间的连接牢固，确保整个护栏的稳定性。

3.2 立柱安装立柱是支撑护栏的主要部件，其安装要求非常严格。

要确保立柱的垂直度和稳定性，同时要与护栏板正确连接，达到整体结构稳固的效果。

3.3 连接件的安装连接件起着连接护栏板和立柱的作用，安装时要仔细调整，确保连接件的位置和角度都符合标准要求。

连接件要选用质量可靠的产品，能够确保整个护栏结构的牢固性。

4. 施工注意事项在进行桥面铺装护栏的施工过程中，需要注意以下几点：•施工人员要经过专业培训，熟悉相关施工标准和要求；•施工现场要保持清洁和整洁，确保施工的顺利进行；•施工过程中要注意安全，配备必要的安全防护设施，确保施工人员的安全。

结语通过以上桥面铺装防撞护栏施工方案的介绍，我们可以看到，正确的施工方法和注意事项对于保障桥梁的安全性和稳定性具有重要意义。

只有严格按照规范要求进行施工，才能确保铺装护栏的质量和可靠性。

希望本文对相关工程领域的读者有所帮助。

防撞护栏施工工法一、工程概况本施工段为下车分离立交桥护栏，上部结构为预应力砼空心板梁，下部结构柱式墩，桩基础，护栏采用墙式护栏，共计长度252米。

二、编制依据1、郴宁高速公路工程施工设计图2、本单位的质量目标和质量方针3、现行公路工程技术标准、规范、规程等，主要有：《公路桥涵施工技术规范》（JTJ041—2000）《公路工程质量评定标准》（JTGF80/1—2004）《公路工程施工安全技术规程》（JTJ076—95）本桥梁梁板安装已经结束，特制定本护栏施工工法，经过前期准备，各种施工设备已到场，各种标准试验、进场材料报检、测量放样等准备工作已经完成，已经具备了桥面铺装、护栏施工的基本条件。

三、施工方案1、精确放样与全线其他控制点联测，确保其准确性。

放样时，对于直线段，每10m测一护栏内边缘点，曲线段根据实际计算确定，考虑护栏的方向，确保其误差不得大于4mm。

护栏的高程以桥面铺装层作为基准面控制，在此之前，应对桥面铺装层进行检验，保证竖直度，确保顶面高程。

2 、模板加工安装及处理护栏的模板选择专业厂家定型加工，使用前复核尺寸并对表面做抛光，对接缝做刨平处理，经监理检测合格后再进行试拼待用。

（1）、模板喷油模板安装前使用滚筒刷，涂46#液压油对模板涂刷。

并用抹布抹匀。

（2）、模板与模板间止缝为防止漏浆，每块侧模与侧模之间、侧模与端模、梁板翼缘板之间、侧模与桥面铺装层之间采用双面胶、泡沫海绵结合堵漏。

（3）、模板的支撑和固定侧模的支撑和固定采用45°斜拉螺杆和底部锚固的方式予以稳固。

底部拉杆由两钢垫片之间的螺栓穿过预埋孔进行固定，其拉力传至U型槽钢形成均布荷载，对侧模整体受力起到一定的有效作用，保证浇筑后护栏的平整度。

（4）、护栏顶部横向距离控制为防止浇筑混凝土时砼对侧向模板的压力过大，造成护栏顶部间距不均匀，甚出现跑模、错台现象，根据受力计算，在模板的上方按间距100cm布设一根8U型槽钢，一端采用刚固结，另一端螺栓固定，方便拆模，其高为4cm，长度为40cm。

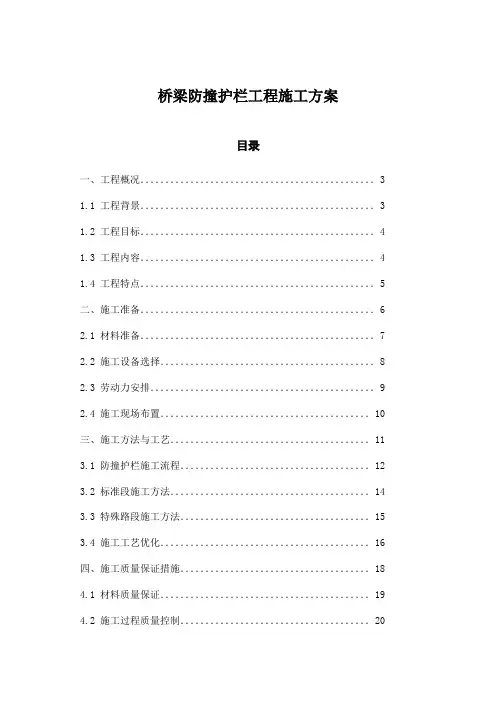

桥梁防撞护栏工程施工方案目录一、工程概况．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．31.1 工程背景．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 1.2 工程目标．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 1.3 工程内容．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．41.4 工程特点．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5二、施工准备．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．62.1 材料准备．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7 2.2 施工设备选择．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8 2.3 劳动力安排．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．92.4 施工现场布置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10三、施工方法与工艺．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．113.1 防撞护栏施工流程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12 3.2 标准段施工方法．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．14 3.3 特殊路段施工方法．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．153.4 施工工艺优化．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．16四、施工质量保证措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．184.1 材料质量保证．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．19 4.2 施工过程质量控制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．204.3 工序衔接质量控制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．214.4 质量检验与验收标准．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22五、施工安全与防护措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．245.1 安全生产责任制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24 5.2 安全防护设施设置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．26 5.3 安全教育培训．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．275.4 应急预案制定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．28六、施工进度计划与资源配置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．296.1 进度计划安排．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．30 6.2 资源配置计划．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．31 6.3 进度控制与调整．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．326.4 资源调配与优化．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．34七、环境保护与文明施工．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．357.1 环境保护措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．36 7.2 文明施工管理要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．38 7.3 施工废弃物处理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．397.4 噪声控制与扬尘治理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．39八、合同管理与资料管理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．418.1 合同内容与条款．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．42 8.2 施工资料收集整理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．43 8.3 工程变更与签证管理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．44 8.4 监理与验收资料．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．45一、工程概况本次工程项目为桥梁防撞护栏工程，旨在提高桥梁安全性能，保障车辆及行人安全。

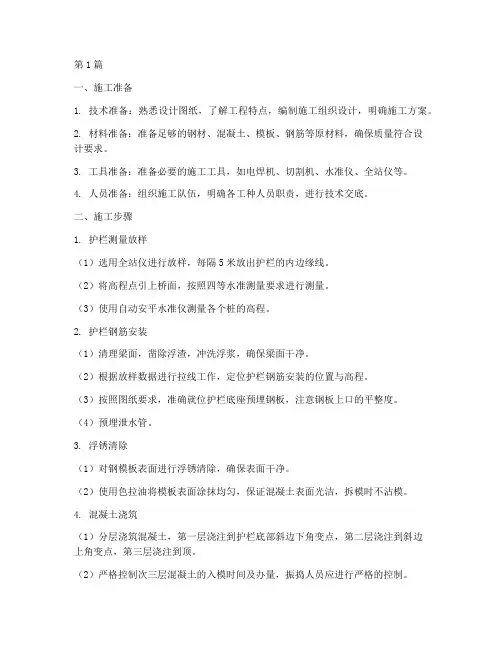

第1篇一、施工准备1. 技术准备：熟悉设计图纸，了解工程特点，编制施工组织设计，明确施工方案。

2. 材料准备：准备足够的钢材、混凝土、模板、钢筋等原材料，确保质量符合设计要求。

3. 工具准备：准备必要的施工工具，如电焊机、切割机、水准仪、全站仪等。

4. 人员准备：组织施工队伍，明确各工种人员职责，进行技术交底。

二、施工步骤1. 护栏测量放样（1）选用全站仪进行放样，每隔5米放出护栏的内边缘线。

（2）将高程点引上桥面，按照四等水准测量要求进行测量。

（3）使用自动安平水准仪测量各个桩的高程。

2. 护栏钢筋安装（1）清理梁面，凿除浮渣，冲洗浮浆，确保梁面干净。

（2）根据放样数据进行拉线工作，定位护栏钢筋安装的位置与高程。

（3）按照图纸要求，准确就位护栏底座预埋钢板，注意钢板上口的平整度。

（4）预埋泄水管。

3. 浮锈清除（1）对钢模板表面进行浮锈清除，确保表面干净。

（2）使用色拉油将模板表面涂抹均匀，保证混凝土表面光洁，拆模时不沾模。

4. 混凝土浇筑（1）分层浇筑混凝土，第一层浇注到护栏底部斜边下角变点，第二层浇注到斜边上角变点，第三层浇注到顶。

（2）严格控制次三层混凝土的入模时间及办量，振捣人员应进行严格的控制。

5. 模板拆除（1）混凝土强度达到设计要求后，方可拆除模板。

（2）拆除模板时，注意保护混凝土表面，防止出现损坏。

6. 护栏安装（1）按照设计要求，安装护栏面板。

（2）确保护栏面板安装牢固，无松动现象。

三、施工质量控制1. 材料质量控制：确保原材料质量符合设计要求。

2. 施工过程控制：严格按照施工方案进行施工，确保施工质量。

3. 成品保护：加强成品保护，防止混凝土表面损坏。

4. 检验检测：对施工过程进行检验检测，确保施工质量符合设计要求。

四、施工安全1. 严格遵守施工现场安全操作规程，确保施工人员安全。

2. 对施工设备进行定期检查，确保设备安全可靠。

3. 加强施工现场防火、防爆、防中毒等措施，确保施工安全。

桥梁防撞护栏施工方案桥梁防撞护栏施工方案一、项目背景及目标在城市交通道路中，桥梁是重要的交通设施之一，但由于道路狭窄或交通流量大等原因，桥梁上车辆发生交通事故的概率较高，为了保护行人和车辆的安全，需要在桥梁上安装防撞护栏。

本项目的目标是在桥梁上安装稳固、耐用的防撞护栏，提高桥梁上行车及行人的安全性，减少交通事故的发生。

二、施工内容及方法1. 施工内容：根据桥梁的建筑设计和要求，将防撞护栏安装在桥梁两侧的边缘，以保护桥梁上的车辆和行人安全。

同时，需要根据桥梁的特点和交通流量等因素，设计合理的护栏高度，以及设置合适的防撞补偿装置。

2. 施工方法：（1）施工前准备：进行桥梁和周围环境的勘察，确认施工位置和尺寸。

（2）施工材料准备：准备防撞护栏的钢材、连接件、护栏柱等材料。

（3）施工现场布置：根据施工设计图纸，对施工场地进行布置，包括桥梁上的脚手架搭设、安装设备等。

（4）护栏安装：根据设计要求，将护栏柱固定在桥梁边缘，并使用连接件将护栏横梁与柱连接。

同时，根据需要设置防撞补偿装置，以增加护栏的防撞能力。

（5）质量检验：施工完成后，进行质量检验，确保护栏的安装牢固、高度合适并符合设计要求。

三、施工进度计划1. 施工准备：2天2. 施工现场布置：1天3. 护栏安装：5天4. 质量检验：1天总计需要9天完成施工，并进行质量检验。

四、安全措施在施工过程中，需要严格遵守有关的安全操作规程，确保施工人员的安全。

具体安全措施包括：1. 提供必要的安全防护设备，如头盔、安全带等。

2. 进行安全培训，确保施工人员了解施工过程中的安全要求，并掌握相应的应急处理措施。

3. 设置警示标志，提醒过往车辆和行人注意施工区域。

4. 定期检查施工设备，确保设备的正常运行，并进行必要的维护和修理。

五、质量保证施工过程中，需要严格按照设计图纸和规范要求进行施工，确保护栏的安装质量。

同时，进行质量检验，并记录施工过程中的关键环节，以备后续查验。

桥梁防撞护栏施工方案
一、项目概述
桥梁是连接道路的重要枢纽，而桥梁上的防撞护栏则是为了保障行车安全而设
置的重要设施。

本文旨在探讨桥梁防撞护栏的施工方案，确保施工过程合理、安全，最终实现桥梁防撞护栏的有效安装和使用。

二、施工准备
1. 材料准备
•钢材、护栏板、连接部件等
2. 设备准备
•铲车、起重机、焊接设备等
3. 人员配备
•工程师、焊接工、材料搬运工等
三、施工步骤
1. 确定安装位置
•根据设计图纸确定护栏安装位置，确保符合标准要求。

2. 土建工程
•在桥梁上进行基础固定，确保护栏牢固安装。

3. 钢材切割
•根据设计要求对钢材进行切割，准备焊接使用。

4. 护栏焊接
•将切割好的钢材焊接成护栏形状，确保焊接牢固。

5. 护栏安装
•将焊接好的护栏板安装到桥梁上，固定连接。

6. 质量检验
•对安装完毕的护栏进行质量检验，确保符合安全要求。

四、安全注意事项
1.工人在高空作业时必须系好安全带。

2.作业现场严禁乱丢杂物，保持通道畅通。

3.施工过程中必须遵守相关安全操作规程。

五、结束语
通过本文桥梁防撞护栏施工方案的讨论，我们了解了施工的基本流程和重要步骤。

在实际操作中，需要严格按照方案要求进行施工，确保护栏施工质量和安全。

希望本文能为桥梁防撞护栏的施工提供一定的参考和指导，保障交通安全，保护行车人员的生命财产安全。

防撞栏杆施工工艺标准版本：第1版文件编号：JGSZ-JS-2010-0071总则1.1、本规程适用于桥梁上部结构的防撞栏杆、道路车行道防撞栏杆和挡墙上防撞栏杆施工。

1.2、防撞栏杆施工应遵守施工操作规程及国家、部委或重庆市有关施工的规定。

1.3、本规程引用了公路桥涵施工技术规范（JTJ041-2000）和城市桥梁工程施工质量验收规范（DBJ50-086-2008）.2施工准备2.1、施工前期准备2.1.1、施工开始前，施工技术人员熟悉、理解设计图纸以及相关的施工规范，并与施工人员一起到施工现场与设计图纸一一核对，找出所施工路段桩号、各类构造物及各结构护栏设置地点，同时做好施工设备及材料的进场工作。

2.1.2、凿除预埋钢板顶面残余砼，清理锈迹。

2.1.3、进场的各构件技术标准应符合相关规范要求。

2.2、主要材料要求：2.2.1、防撞栏杆施工应按设计要求选用，一般情况下应选用商品砼、钢筋、各种型号的无缝钢管和预埋铁件等材料。

2.2.2、商品砼、钢筋、各种型号的无缝钢管和预埋铁件等各种指标应满足设计规范要求。

施工前应对所使用材料进行抽样检验，合格后方可使用。

2.3、作业条件：2.3.1、业主提供的图纸资料已齐全，设计已进行技术交底和现场交桩，施工方案已经过监理工程师或业主批准。

2.3.2、现场测量复核和施工测量放线已全部完成，并经监理验收合格。

2.3.3、已对现场施工人员进行安全技术交底。

2.3.4、现场文明施工、环境保护措施已落实。

3施工工艺流程和操作方法3.1、防撞栏杆施工工艺流程：测量放线钢筋安装底座施工栏身（砼）施工钢结构施工3.2、测量放线：3.2.1、用全站仪进行平面位置放样，每5米放出防撞护栏内外边缘3.2.2、按照四等水准测量要求将高程点引上桥面或人行道、挡墙处，并用自动精平水准仪对放出的各桩进行高程测量。

3.2.3、施工放线测量：⑴、根据附图，以防撞墙边靠中央隔离带边或其它为基准，进行测量放样，弹墨线，确定大致线型后，才能进行施工。

第1篇一、项目背景随着我国经济的快速发展，桥梁建设已成为交通基础设施的重要组成部分。

桥梁的安全性能直接影响着人民群众的生命财产安全。

为了提高桥梁的安全性能，防止交通事故的发生，桥梁防撞护栏的施工质量至关重要。

本方案旨在制定一套科学、合理、可行的桥梁防撞护栏施工方案，确保施工质量，提高桥梁的安全性。

二、施工范围及内容1. 施工范围：本项目涉及桥梁防撞护栏的施工，包括立柱、梁板、防撞波形护栏、连接件等。

2. 施工内容：（1）立柱施工：包括立柱的定位、焊接、防腐处理等。

（2）梁板施工：包括梁板的定位、焊接、防腐处理等。

（3）防撞波形护栏施工：包括波形护栏的定位、焊接、防腐处理等。

（4）连接件施工：包括连接件的定位、焊接、防腐处理等。

三、施工工艺及方法1. 立柱施工（1）立柱定位：根据设计图纸，确定立柱的位置，确保立柱与桥梁轴线平行。

（2）焊接：采用电弧焊进行焊接，确保焊接质量。

（3）防腐处理：立柱焊接完成后，进行防腐处理，采用喷锌或涂装防腐涂料。

2. 梁板施工（1）梁板定位：根据设计图纸，确定梁板的位置，确保梁板与立柱垂直。

（2）焊接：采用电弧焊进行焊接，确保焊接质量。

（3）防腐处理：梁板焊接完成后，进行防腐处理，采用喷锌或涂装防腐涂料。

3. 防撞波形护栏施工（1）波形护栏定位：根据设计图纸，确定波形护栏的位置，确保波形护栏与梁板垂直。

（2）焊接：采用电弧焊进行焊接，确保焊接质量。

（3）防腐处理：波形护栏焊接完成后，进行防腐处理，采用喷锌或涂装防腐涂料。

4. 连接件施工（1）连接件定位：根据设计图纸，确定连接件的位置，确保连接件与立柱、梁板、波形护栏连接牢固。

（2）焊接：采用电弧焊进行焊接，确保焊接质量。

（3）防腐处理：连接件焊接完成后，进行防腐处理，采用喷锌或涂装防腐涂料。

四、施工质量控制措施1. 施工人员培训：对施工人员进行专业技术培训，确保施工人员掌握施工工艺和质量要求。

2. 材料检验：对施工材料进行严格检验，确保材料符合设计要求和质量标准。

桥梁防撞护栏施工方案一、引言桥梁作为交通运输的重要设施，为保证道路交通的安全性和畅通性，需要设置合适的防撞护栏。

本文将为大家介绍桥梁防撞护栏的施工方案。

二、施工流程2.1 施工准备在施工前，需要先进行一系列的准备工作，包括：- 确定施工范围和施工时间；- 完成施工图纸和技术交底； - 调度施工人员和机械设备； - 购买和准备所需材料和工具。

2.2 施工方案确定在施工准备阶段完成后，需要根据桥梁的结构和要求确定具体的施工方案，包括： - 确定防撞护栏的类型和材料； - 确定防撞护栏的布设位置和高度； - 根据实际情况确定固定方式和施工方法。

2.3 施工操作2.3.1 钢结构防撞护栏•钢结构防撞护栏的安装需要按照设计要求进行，首先需要进行地基处理，确保地基的坚实稳定；•根据设计图纸进行防撞护栏立柱的固定，使用螺栓和焊接两种方式；•安装防撞护栏的横梁，确保横梁与立柱的连接牢固可靠；•安装横梁和立柱之间的连接件，保证整个防撞护栏结构的稳定；•进行验收和调整，确保安装的防撞护栏符合设计要求和标准。

2.3.2 混凝土防撞护栏•混凝土防撞护栏需要进行地基处理和基础的施工；•根据设计要求搭建模板和支撑结构，确保混凝土防撞护栏的形状和尺寸准确；•进行混凝土的浇筑，使用振动棒进行密实和除气，确保混凝土的质量和强度；•进行养护，避免混凝土早期开裂和破坏。

2.4 施工安全措施在进行桥梁防撞护栏施工过程中，需要注意安全问题，包括： - 施工现场要设置明显的警示标志，并进行交通管制； - 施工人员必须佩戴好安全帽和其他个人防护装备； - 机械设备操作人员必须具备相关操作证书； - 施工过程中严禁抛掷物品和乱堆乱放； - 定期进行施工现场检查，确保施工过程中安全问题的及时发现和处理。

三、施工质量控制3.1 材料质量控制在购买和准备材料时，需要确保材料的质量符合国家相关标准和要求。

3.2 施工工艺控制在进行施工过程中，需要严格按照相关技术要求执行，确保施工工艺的合理性和可行性。
