1206进风巷隔爆水棚措施

回风井隔爆水棚安装施工安全技术措施根据《煤矿安全规程》规定，我矿需在回风巷安设隔（抑）爆设施，为此，特制定回风井隔爆水槽棚安装施工安全技术措施。

一、隔爆水棚种类我矿回风井为主要巷道采用水槽式水棚。

二、隔爆水棚布置方式我矿采用集中式水槽棚布置方式。

三、隔爆水棚设置地点、位置及要求1、隔爆水槽棚安装地点、位置根据我矿实际情况，隔爆水槽棚安装在回风井巷内，距回风井巷口60-200m处安设。

2、隔爆水槽棚安装的要求水槽棚应设在直线巷道内，水棚安设前后 10m 巷道断面一致；水槽棚与巷道交叉口、转弯处的距离应保持 50～75m，与风门的距离应大于 25m。

四、隔爆水槽棚设置遵循的原则1、隔爆水槽棚必须按规定进行安设，日常管理责任到人，实行挂牌管理，隔爆水槽棚的说明牌要标明安设地点、水槽棚类型、棚区长度、巷道断面、水槽数量、水槽容量、设计水量、实际水量、管理单位、管理人员；2、每周检查一次隔爆设施，悬挂隔爆设施管理牌板，并做好记录。

3、水槽边缘与巷壁、支架、顶板（梁）之间的垂直距离不小于 0.1 m，水槽底部距顶板（梁）的距离不大于 1.6m；如果大于1.6m，必须在该水槽的上方增设水槽。

4、水槽之间的间隙与水槽同支架或巷壁之间的间隙之和不得大 1.5m，特殊情况下不得超过 1.8m，两个水槽之间最大间隙不大于 1.2m；5、水槽棚安设在巷道顶部，水槽采取横向吊挂式布置，水棚距巷道轨面不小于 1.8m，水棚应保持同一高度；6、集中式水棚排间距为 1.2～3.0m，每排安装5个水槽。

7、回风井每组水槽棚的总水量按巷道断面积计算，不少于400L/㎡，且棚区长度不小于20m；8、要经常保持水槽的完好和规定的水量；上边缘需成水平状态，达到设计要求；9、每处水棚必须使用同一规格的水槽，不得混用。

五、隔爆水棚有关参数计算公式1、每组水棚总用水量可以按下式计算：G=g〃s 式中：G——总水量，kg；g——每平方米巷道需水量，kg/ m2。

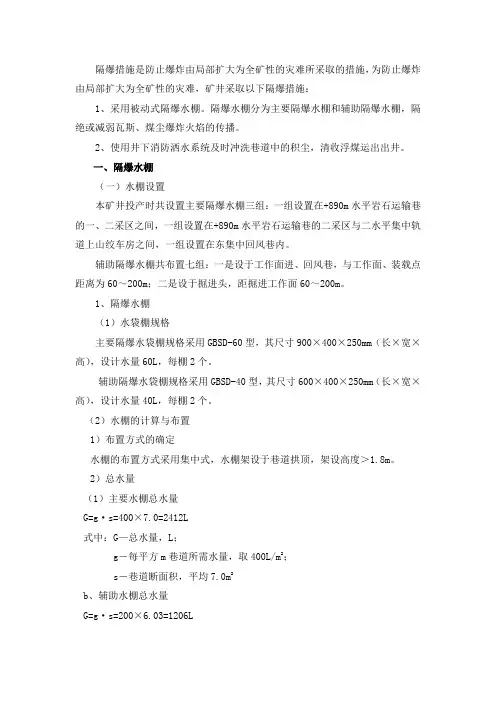

隔爆措施是防止爆炸由局部扩大为全矿性的灾难所采取的措施，为防止爆炸由局部扩大为全矿性的灾难，矿井采取以下隔爆措施：1、采用被动式隔爆水棚。

隔爆水棚分为主要隔爆水棚和辅助隔爆水棚，隔绝或减弱瓦斯、煤尘爆炸火焰的传播。

2、使用井下消防洒水系统及时冲洗巷道中的积尘，清收浮煤运出出井。

一、隔爆水棚（一）水棚设置本矿井投产时共设置主要隔爆水棚三组：一组设置在+890m水平岩石运输巷的一、二采区之间，一组设置在+890m水平岩石运输巷的二采区与二水平集中轨道上山绞车房之间，一组设置在东集中回风巷内。

辅助隔爆水棚共布置七组：一是设于工作面进、回风巷，与工作面、装载点距离为60～200m；二是设于掘进头，距掘进工作面60～200m。

1、隔爆水棚（1）水袋棚规格主要隔爆水袋棚规格采用GBSD-60型，其尺寸900³400³250mm（长³宽³高），设计水量60L，每棚2个。

辅助隔爆水袋棚规格采用GBSD-40型，其尺寸600³400³250mm（长³宽³高），设计水量40L，每棚2个。

（2）水棚的计算与布置1）布置方式的确定水棚的布置方式采用集中式，水棚架设于巷道拱顶，架设高度＞1.8m。

2）总水量（1）主要水棚总水量G=g²s=400³7.0=2412L式中：G—总水量，L；g－每平方m巷道所需水量，取400L/m2；s－巷道断面积，平均7.0m2b、辅助水棚总水量G=g²s=200³6.03=1206L式中：G—总水量，kg；g－每平方m巷道所需水量，取200L/m2；s－巷道断面积，平均6.03m2（3）每架水棚水量主要水棚Gn=60L辅助水棚Gn=40L（4）水棚架数主要水棚n=G/Gn=2800/120=24（架）辅助水棚n=G/Gn=1206/80=16（架）（5）水棚区长度L=（n-1）²c式中：L—水棚区长度，m；n－水棚架数，架；c－水棚间距，2.0m。

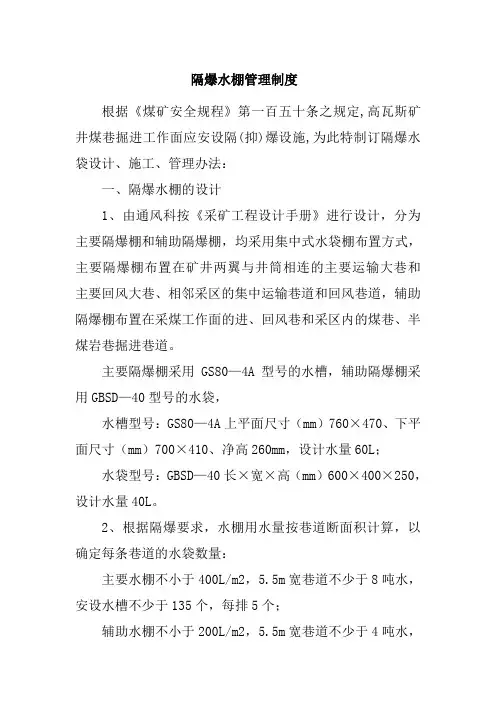

隔爆水棚管理制度根据《煤矿安全规程》第一百五十条之规定,高瓦斯矿井煤巷掘进工作面应安设隔(抑)爆设施,为此特制订隔爆水袋设计、施工、管理办法：一、隔爆水棚的设计1、由通风科按《采矿工程设计手册》进行设计，分为主要隔爆棚和辅助隔爆棚，均采用集中式水袋棚布置方式，主要隔爆棚布置在矿井两翼与井筒相连的主要运输大巷和主要回风大巷、相邻采区的集中运输巷道和回风巷道，辅助隔爆棚布置在采煤工作面的进、回风巷和采区内的煤巷、半煤岩巷掘进巷道。

主要隔爆棚采用GS80—4A型号的水槽，辅助隔爆棚采用GBSD—40型号的水袋，水槽型号：GS80—4A上平面尺寸（mm）760×470、下平面尺寸（mm）700×410、净高260mm，设计水量60L；水袋型号：GBSD—40长×宽×高（mm）600×400×250，设计水量40L。

2、根据隔爆要求，水棚用水量按巷道断面积计算，以确定每条巷道的水袋数量：主要水棚不小于400L/m2，5.5m宽巷道不少于8吨水，安设水槽不少于135个，每排5个；辅助水棚不小于200L/m2，5.5m宽巷道不少于4吨水，安设水袋不少于100个，每排6个，若巷道高度大于4m的巷道，应设置双层棚子；上层水棚的总水量，按巷道全面积30L/m2，单独计算，下层水棚用水量，仍按不小于200L/m2用水量计算。

二、隔爆水棚安装1、通风队负责总回风巷、进风大巷主要水棚的安装和各采、掘队进、回风顺槽隔爆水棚的安装。

2、悬挂水袋用圆钢，直径为14mm，圆钢尽可能悬挂水平且必须固定牢固，再将水袋挂钩挂在圆钢上；上托水槽用组合钢梁，组合钢梁用锚杆与顶板固定牢固。

3、水袋（槽）边缘与巷道、支架、顶板（梁）之间的垂直距离不小于100mm，水袋（槽）距顶板（梁）之间的距离不大于1m；同一排中水袋（槽）之间最小间距不小于100mm，排距1.2—3m，主要水棚棚区长度不小于30m，辅助水棚棚区长度不小于20m。

隔爆水袋棚安装标准及管理办法二〇一二年三月十二日隔爆水袋棚安装标准一、结构水棚是由架设于巷道顶部充满水的水槽及水袋组成，当发生爆爆炸时，冲击波将水槽或水袋震翻及破碎，水被瀑洒出来，形成水雾带并充满整个巷道，以此抑制、熄灭接至而来的火焰，阻止爆炸的传播。

1、水槽水槽主要以塑料制品为主要形式，主要规格有40L、80L两种。

2、水袋水袋主要为塑料制品，主要规格有40L、60L、80L三种。

二、布置1、布置原则水棚按隔绝煤尘爆炸的保护范围，可分为主要隔爆棚与辅助隔爆棚，但由40L 及小于40L的水袋所组成的水袋棚不得作为主要隔爆棚。

其布置原则如下：1）主要隔爆棚应在下列地点布置：（1）矿井两翼与井筒相连通的主要运输大巷与回风大巷。

（2）相邻采区之间的集中运输巷和回风巷。

（3）相邻煤层之间的运输石门和回风石门。

2）辅助隔爆棚应在下列地点设置：（1）采煤工作面进风巷和回风巷。

（2）采区内的煤巷、半煤巷掘进巷道。

（3）采用独立通风，并有煤尘爆炸危险的其他巷道，和隔绝与煤仓、装载点相通的巷道。

2、布置方式水棚的布置方式可分为集中式与分散式，但分散式水槽棚和水袋棚不得作为主要隔爆棚。

水棚设置位置详见下表水棚设置位置另外，尚需遵循以下原则：1）水棚排间距为1.2~3.0m，主要水棚的棚区长度不小于30m，辅助棚的棚区长度不小于20m。

2）水槽排（列）中的水槽，占据巷道宽度之和与巷道最大宽度的比例为：巷道净断面积＜10m2，至少为35%；巷道净断面积10~12 m2，至少为50%；＞10m2，至少为65%。

3）水槽在井下巷道的安装方式采用吊挂式，并呈横向布置（即水槽长边垂直于巷道轴线）4）水槽排（列）内水槽之间的间隙与水槽同支架或巷道之间的间隙之各≯1.5m，特殊情况≮1.8m；两个水槽之间的间隙≮1.2m。

5）水槽外边缘与巷壁、支架、顶板、构筑物之间的垂直距离≮100mm。

水槽底部至顶梁（顶板）的垂直距离≯1.6m，如果槽列内的水槽距顶梁（顶板）的距离超过1.6m时，必须在该水槽的上方增设1个水槽。
