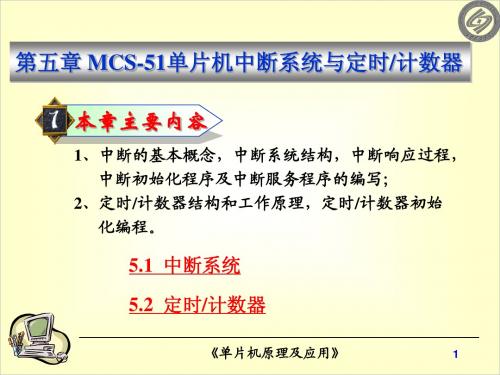

单片机习题-第五章 定时计数器及中断系统

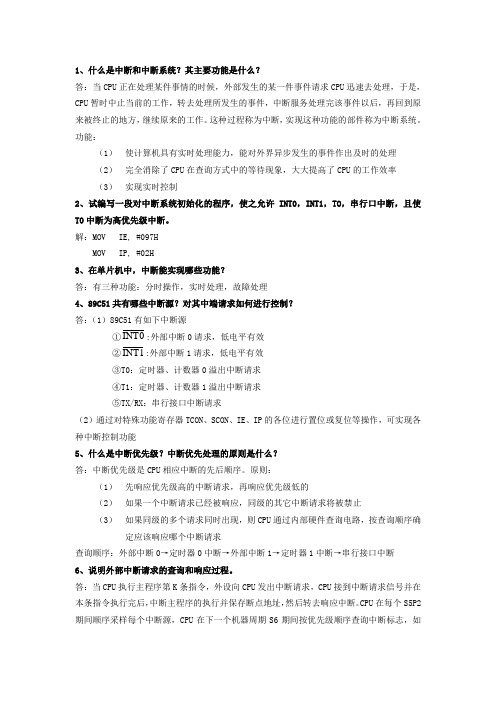

1、什么是中断和中断系统？其主要功能是什么？答：当CPU正在处理某件事情的时候，外部发生的某一件事件请求CPU迅速去处理，于是，CPU暂时中止当前的工作，转去处理所发生的事件，中断服务处理完该事件以后，再回到原来被终止的地方，继续原来的工作。

这种过程称为中断，实现这种功能的部件称为中断系统。

功能：（1）使计算机具有实时处理能力，能对外界异步发生的事件作出及时的处理（2）完全消除了CPU在查询方式中的等待现象，大大提高了CPU的工作效率（3）实现实时控制2、试编写一段对中断系统初始化的程序，使之允许INT0，INT1，TO，串行口中断，且使T0中断为高优先级中断。

解：MOV IE, #097HMOV IP, #02H3、在单片机中，中断能实现哪些功能？答：有三种功能：分时操作，实时处理，故障处理4、89C51共有哪些中断源？对其中端请求如何进行控制？答：（1）89C51有如下中断源①INT0:外部中断0请求，低电平有效②INT1:外部中断1请求，低电平有效③T0：定时器、计数器0溢出中断请求④T1：定时器、计数器1溢出中断请求⑤TX/RX：串行接口中断请求（2）通过对特殊功能寄存器TCON、SCON、IE、IP的各位进行置位或复位等操作，可实现各种中断控制功能5、什么是中断优先级？中断优先处理的原则是什么？答：中断优先级是CPU相应中断的先后顺序。

原则：（1）先响应优先级高的中断请求，再响应优先级低的（2）如果一个中断请求已经被响应，同级的其它中断请求将被禁止（3）如果同级的多个请求同时出现，则CPU通过内部硬件查询电路，按查询顺序确定应该响应哪个中断请求查询顺序：外部中断0→定时器0中断→外部中断1→定时器1中断→串行接口中断6、说明外部中断请求的查询和响应过程。

答：当CPU执行主程序第K条指令，外设向CPU发出中断请求，CPU接到中断请求信号并在本条指令执行完后，中断主程序的执行并保存断点地址，然后转去响应中断。

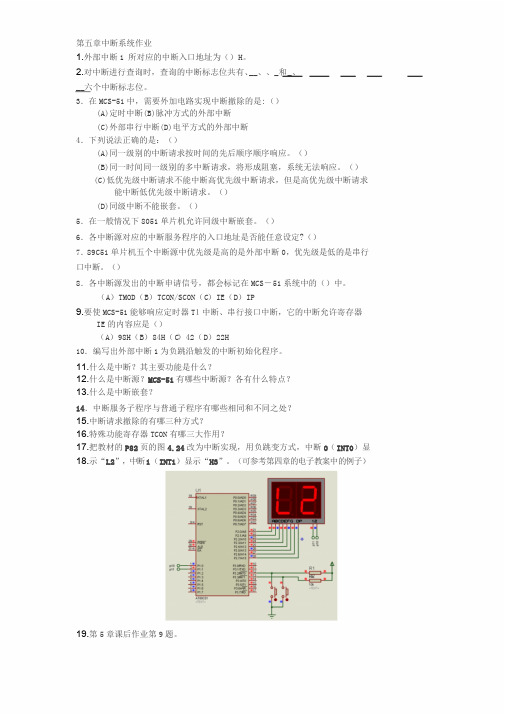

第五章中断系统作业1.外部中断1所对应的中断入口地址为（）H。

2.对中断进行查询时，查询的中断标志位共有、__、、_和_、__六个中断标志位。

3．在MCS-51中，需要外加电路实现中断撤除的是:（）(A)定时中断(B)脉冲方式的外部中断(C)外部串行中断(D)电平方式的外部中断4．下列说法正确的是：（）(A)同一级别的中断请求按时间的先后顺序顺序响应。

（）(B)同一时间同一级别的多中断请求，将形成阻塞，系统无法响应。

（）(C)低优先级中断请求不能中断高优先级中断请求，但是高优先级中断请求能中断低优先级中断请求。

（）(D)同级中断不能嵌套。

（）5．在一般情况下8051单片机允许同级中断嵌套。

（）6．各中断源对应的中断服务程序的入口地址是否能任意设定?（）7．89C51单片机五个中断源中优先级是高的是外部中断0，优先级是低的是串行口中断。

（）8．各中断源发出的中断申请信号，都会标记在MCS－51系统中的（）中。

（A）TMOD（B）TCON/SCON（C）IE（D）IP9.要使MCS-51能够响应定时器T１中断、串行接口中断，它的中断允许寄存器IE的内容应是（）（A）98H（B）84H（C）42（D）22H10．编写出外部中断1为负跳沿触发的中断初始化程序。

11.什么是中断？其主要功能是什么？12.什么是中断源？MCS-51有哪些中断源？各有什么特点？13.什么是中断嵌套？14．中断服务子程序与普通子程序有哪些相同和不同之处？15.中断请求撤除的有哪三种方式？16.特殊功能寄存器TCON有哪三大作用？17.把教材的P82页的图4.24改为中断实现，用负跳变方式，中断0（INT0）显18.示“L2”，中断1（INT1）显示“H3”。

（可参考第四章的电子教案中的例子）19.第5章课后作业第9题。

第五章中断系统作业答案3.外部中断1所对应的中断入口地址为（0013）H。

4.对中断进行查询时，查询的中断标志位共有IE0、_TF0_、IE1、TF1_和_TI、_RI_六个中断标志位。

第五章MCS-51单片机中断系统习题答案一、填空题1、中断允许寄存器，中断优先级寄存器。

2、电平触发，边沿触发（或答跳变触发）。

二简答题1、写出8052的中断源和相应的中断入口。

INT0 0003HT0 000BHINT1 0013HT1 001BHTI或RI 0023H2、8051单片机的中断优先级是如何排列的？硬件INT0 T0 INT1 T1 TI或RI软件通过IP定义两个优先级3、外部中断有哪几种触发方式？边沿触发和电平触发。

4、8052单片机程序存储器中的六个特殊单元是什么，各有何用途？0000H(PC)，0003H(int0)，000BH(c/T0)，0013H（int1），001BH(c/T1)，0023H（s口）。

4、三、程序设计1、8031芯片的INT0、INT1引脚分别输入压力超限及温度超限中断请求信号，定时器/计数器0作定时检测的实时时钟，用户规定的中断优先权排队次序为：压力超限温度超限定时检测要求确定IE、IP的内容，以实现上述要求。

解：(1)中断控制寄存器各位定义：Ｄ７：ＣＰＵ中断允许位EA，应设为1Ｄ６：未定义，可为随意量,取为0Ｄ５：定时器／计数器２中断允许位ＥＴ２,可取0D4：串行口中断允许位ＥＳ, 可取0D３：定时器／计数器１中断允许位ＥＴ１, 应取0D2：外部中断１中断允许位ＥX１, 应取1D1：定时器／计数器0中断允许位ＥＴ0, 应取1D0：外部中断0中断允许位ＥX0, 应取1故IE=87H(2)由硬件确定的同一优先级中断源的优先权排队顺序如下：ＩＮＴ0－Ｃ／Ｔ0－ＩＮＴ１－Ｃ／T1－串行口中断－c/２ＭＣＳ－５１有两个中断优先级,中断优先权选择寄存器ＩＰ可对各中断源用软件进行编程,确定为高优先级中断还是低优先级中断。

因些可以用硬件与软件相结合的方法对中断源的优先级进行排序。

由题意，根据ＩＰ各位的定义：Ｄ７：未定义，可为随意量,取为0Ｄ６：未定义，可为随意量,取为0Ｄ５：定时器／计数器２优先权选择位ＰＴ２,可取0D4：串行口优先权选择位ＰＳ, 可取0D３：定时器／计数器１优先权选择位ＰＴ１, 应取0 D2：外部中断１优先权选择位ＰX１, 应取1，应接温度超限信号。

第5章 MCS-51系列单片机的片内接口及中断练习题一、填空1. 若将定时/计数器用于计数方式，则外部事件脉冲必须从T1 引脚输入，且外部脉冲的最高频率不能超过时钟频率的1/12 。

2. 假定定时器 1 工作在方式 2 ，单片机的振荡频率为3MHZ ，则最大的定时时间为__1024us___ 。

3. MCS—51单片机内部有 2 个位加1定时/ 计数器，可通过编程决定它们的工作方式，其中，可进行13位定时/ 计数的是方式是0 。

4. 89C51五个中断源的中断入口地址分别是INT0：外部中断0 ；INT1：外部中断1 ；T0：定时器溢出中断0 ；T1：定时器溢出中断1；串行口：TI或RI 。

5. 若（IP）=00010100B，则中断优先级最高者为 0 ，最低者为 0 。

6. 对中断进行查询时，查询的中断标志位共有_IE0__ 、_IT1__、_IE1__ 、_TF0/TF1__、__RI_ 和_TI__ 六个中断标志位。

7. MCS-51单片机中断系统中共有INT0. INT1. T0 . T1 、T1 . TI或RI五个中断请求源，其中优先级最高的是INT0，优先级最低的是TI或RI 。

8. 串行口中断标志RI/TI由硬件置位，软件清零。

9. MCS-51串行接口有4种工作方式,这可在初始化程序中用软件填写特殊功能寄存器（SBUF ）加以选择.P14210. 用串口扩并口时,串行接口工作方式应选为方式0 。

P14911. 波特率定义为移位时钟的速率。

串行通信对波特率的基本要求是互相通信的甲乙双方必须具有的相同波特率。

12. 多机通信开始时，主机首先发送地址，各从机核对主机发送的地址与本机地址是否相符，若相符，则置SM2=0 。

二、选择1．定时/计数器T0在GATE = 1时运行的条件有（C）。

A．P3.2 = 1 B.设置好定时初值C.TR0=1 D.T0开启中2．对定时器0 进行关中断操作，需要复位中断允许控制寄存器的：（A）(A) EA 和ET0(B) EA 和EX0(C) EA 和ET1(D) EA 和EX13．在下列寄存器中，与定时器/ 计数器控制无关的是：（B）(A) TCON (B) SCON (C) IE (D) TMOD4．MCS-51单片机定时器工作方式0是指的（C）工作方式。

第一章单片机概述与构造一、选择题1．访问片外部数据存储器时，不起作用的信号是〔C〕。

A．/RD B．/WE C．/PSEN D．ALE2．51 单片机P0 口用作输出时，应外接〔 A 〕。

A．上拉电阻B．二极管C．三极管D．下拉电阻3．进位标志CY 在〔C 〕中。

A．累加器B．算逻运算部件ALU C．程序状态字存放器PSW D．DPTR4．堆栈数据的进出原则是〔 D 〕。

A．先进先出B．进入不出C．后进后出D．先进后出5．51 单片机系统中，假设晶振频率为6MHz，一个机器周期等于〔D 〕μ。

sA．1.5 B．3 C．1 D．26．在家用电器中使用单片机应属于微计算机的〔 B 〕。

A．关心设计应用B．测量、把握应用C．数值计算应用D．数据处理应用7．PC 的值是〔C 〕。

A．当前正在执行指令的前一条指令的地址B．当前正在执行指令的地址C．当前正在执行指令的下一条指令的地址D．把握器中指令存放器的地址8．单片机应用程序一般存放在〔 B 〕中。

A．RAM B．ROM C．存放器D．CPU9．在堆栈操作中，当进栈数据全部弹出后，这时SP 应指向〔 D 〕A．栈底单元B．7FH 单元C．栈底单元地址加1 D．栈底单元地址减1 10．51单片机的并行I/O口信息有两种读取方法：一种是读引脚，还有一种是〔A〕。

A．读锁存器B．读数据库C．读A 累加器D．读CPU二、填空题1.单片机复位后，SP、PC 和I/O 口的内容分别为07H\000H\FFH 。

2.单片机有四个工作存放器区，由PSW 状态字中的RS1 和RS0 两位的状态来打算。

单片机复位后，假设执行SETB R S0 指令，此时只能使用 1 区的工作存放器，地址范围是08H---0FH 。

3．51 单片机驱动力量最强的并行端口为P0 端口。

4．51 单片机PC 的长度为16 位，SP 的长度为8 位，DPTR 的长度为_16位。

5.访问51 单片机程序存储器地址空间、片内数据存储器地址、片外数据存储器地址的指令分别为movc ，MOV 和_movx 。
