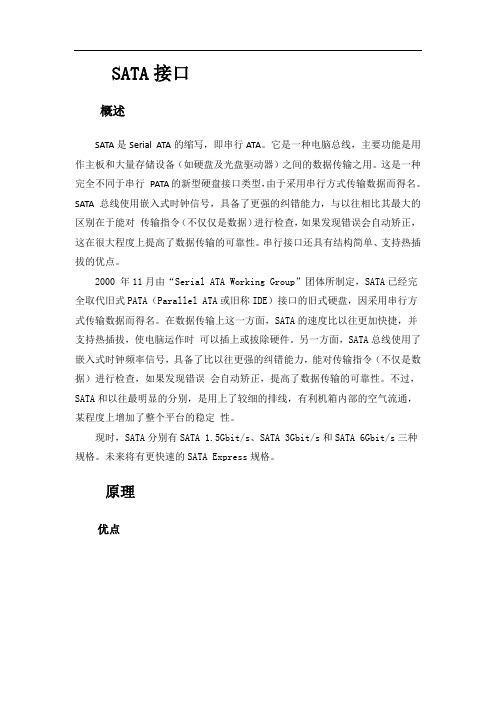

(最新整理)SATA接口定义及含义

SATA接口概述SATA是Serial ATA的缩写，即串行ATA。

它是一种电脑总线，主要功能是用作主板和大量存储设备（如硬盘及光盘驱动器）之间的数据传输之用。

这是一种完全不同于串行PATA的新型硬盘接口类型，由于采用串行方式传输数据而得名。

SATA总线使用嵌入式时钟信号，具备了更强的纠错能力，与以往相比其最大的区别在于能对传输指令（不仅仅是数据）进行检查，如果发现错误会自动矫正，这在很大程度上提高了数据传输的可靠性。

串行接口还具有结构简单、支持热插拔的优点。

2000 年11月由“Serial ATA Working Group”团体所制定，SATA已经完全取代旧式PATA（Parallel ATA或旧称IDE）接口的旧式硬盘，因采用串行方式传输数据而得名。

在数据传输上这一方面，SATA的速度比以往更加快捷，并支持热插拔，使电脑运作时可以插上或拔除硬件。

另一方面，SATA总线使用了嵌入式时钟频率信号，具备了比以往更强的纠错能力，能对传输指令（不仅是数据）进行检查，如果发现错误会自动矫正，提高了数据传输的可靠性。

不过，SATA和以往最明显的分别，是用上了较细的排线，有利机箱内部的空气流通，某程度上增加了整个平台的稳定性。

现时，SATA分别有SATA 1.5Gbit/s、SATA 3Gbit/s和SATA 6Gbit/s三种规格。

未来将有更快速的SATA Express规格。

原理优点与并行ATA相比，SATA具有比较大的优势。

首先，Serial ATA以连续串行的方式传送数据，可以在较少的位宽下使用较高的工作频率来提高数据传输的带宽。

Serial ATA一次只会传送1位数据，这样能减少SATA接口的针脚数目，使连接电缆数目变少，效率也会更高。

实际上，Serial ATA 仅用四支针脚就能完成所有的工作，分别用于连接电缆、连接地线、发送数据和接收数据，同时这样的架构还能降低系统能耗和减小系统复杂性。

其次，Serial ATA的起点更高、发展潜力更大，Serial ATA 1.0定义的数据传输率可达150MB/sec，这比目前最快的并行ATA(即ATA/133)所能达到133MB/sec的最高数据传输率还高，而在已经发布的Serial ATA 2.0的数据传输率将达到300MB/sec，最终Serial ATA 3.0将实现600MB/sec的最高数据传输率。

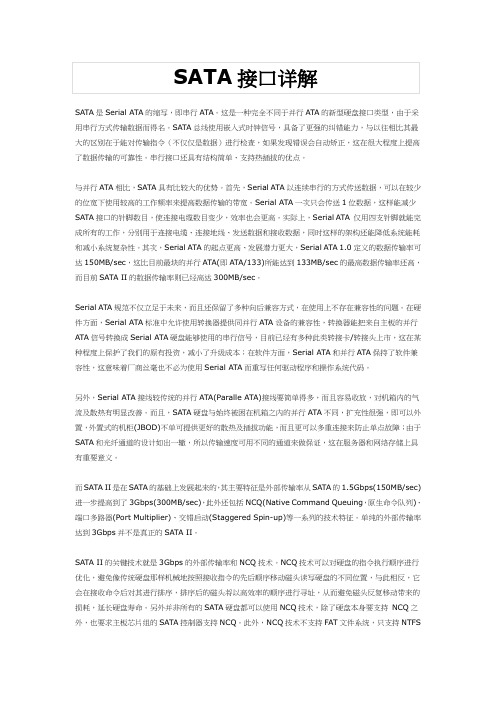

SATA是Serial ATA的缩写，即串行ATA。

这是一种完全不同于并行ATA的新型硬盘接口类型，由于采用串行方式传输数据而得名。

SATA总线使用嵌入式时钟信号，具备了更强的纠错能力，与以往相比其最大的区别在于能对传输指令（不仅仅是数据）进行检查，如果发现错误会自动矫正，这在很大程度上提高了数据传输的可靠性。

串行接口还具有结构简单、支持热插拔的优点。

与并行ATA相比，SATA具有比较大的优势。

首先，Serial ATA以连续串行的方式传送数据，可以在较少的位宽下使用较高的工作频率来提高数据传输的带宽。

Serial ATA一次只会传送1位数据，这样能减少SATA接口的针脚数目，使连接电缆数目变少，效率也会更高。

实际上，Serial ATA 仅用四支针脚就能完成所有的工作，分别用于连接电缆、连接地线、发送数据和接收数据，同时这样的架构还能降低系统能耗和减小系统复杂性。

其次，Serial ATA的起点更高、发展潜力更大，Serial ATA 1.0定义的数据传输率可达150MB/sec，这比目前最块的并行ATA(即ATA/133)所能达到133MB/sec的最高数据传输率还高，而目前SATA II的数据传输率则已经高达300MB/sec。

Serial ATA规范不仅立足于未来，而且还保留了多种向后兼容方式，在使用上不存在兼容性的问题。

在硬件方面，Serial ATA标准中允许使用转换器提供同并行ATA设备的兼容性，转换器能把来自主板的并行ATA信号转换成Serial ATA硬盘能够使用的串行信号，目前已经有多种此类转接卡/转接头上市，这在某种程度上保护了我们的原有投资，减小了升级成本；在软件方面，Serial ATA和并行ATA保持了软件兼容性，这意味着厂商丝毫也不必为使用Serial ATA而重写任何驱动程序和操作系统代码。

另外，Serial ATA接线较传统的并行ATA(Paralle ATA)接线要简单得多，而且容易收放，对机箱内的气流及散热有明显改善。

SATA接口详解一、SATA数据接口和电源接口上图是数据线（DATA）、电源线（POWER）和硬盘接口示意图上图是数据线、电源线和硬盘接口实物图上图是 SATA数据线（7针）对应硬盘上的数据接口（7针）特写上图是 SATAS数据线（母口）特写，（硬盘上接口成为公口）二、数据接口（7针）定义引脚定义：1 GND Ground 接地，一般和负极相连2 A Transmit 数据发送正极信号接口3 A- Transmit 数据发送负极信号接口4 GND Ground 接地，一般和负极相连5 B- Receive 数据接收负极信号接口6 B Receive 数据接收正极信号接口7 GND Ground 接地，一般和负极相连三、电源接口（15针）定义针脚信号线颜色定义1 +3.3VDC 直流 3.3V 正极电源针脚2 +3.3VDC 直流 3.3V 正极电源针脚3 +3.3VDC 直流 3.3V 正极电源针脚,预充电,与第二路配对4 GND 接地，一般和负极相连,与第 1 路配对5 GND 接地，一般和负极相连,与第 2 路配对6 GND 接地，一般和负极相连,与第 3 路配对7 +5VDC 直流5V 正极电源针脚,预充电,与第二路配对8 +5VDC 直流5V 正极电源针脚9 +5VDC 直流5V 正极电源针脚10 GND 接地，一般和负极相连,与第 2 路配对11 Optional 保留的针脚12 GND 接地，一般和负极相连,与第 1 路配对13 +12VDC 黄色直流12V 正极电源针脚,预充电,与第二路配对14 +12VDC 黄色直流12V 正极电源针脚15 +12VDC 黄色直流12V 正极电源针脚。

SATA硬盘接口SATA的由来未来 PC 机硬盘的趋势。

2001 年，由 Intel 、APT 、Dell 、IBM 、希捷、迈拓这几大厂商组成的Serial ATA委员会正式确立了Serial ATA 1.0规范，2002年，虽然串行ATA的相关设备还未正式上市，但 Serial ATA 委员会已抢先确立了 Serial ATA 2.0 规范。

Serial ATA 采用串行连接方式，串行 ATA 总线使用嵌入式时钟信号，具备了更强的纠错能力，与以往相比其最大的区别在于能对传输指令（不仅仅是数据）进行检查，如果发现错误会自动矫正，这在很大程度上提高了数据传输的可靠性。

串行接口还具有结构简单、支持热插拔的优点。

串口硬盘串口硬盘是一种完全不同于并行ATA 的新型硬盘接口类型，由于采用串行方式传输数据而知名。

相对于并行 ATA来说，就具有非常多的优势。

首先，Serial ATA 以连续串行的方式传送数据，一次只会传送 1 位数据。

这样能减少 SATA 接口的针脚数目，使连接电缆数目变少，效率也会更高。

实际上，Serial ATA仅用四支针脚就能完成所有的工作，分别用于连接电缆、连接地线、发送数据和接收数据，同时这样的架构还能降低系统能耗和减小系统复杂性。

其次， Serial ATA的起点更高、发展潜力更大，Serial ATA 1.0 定义的数据传输率可达 150MB/s ，这比目前最新的并行 ATA （即 ATA/133 ）所能达到 133MB/s的最高数据传输率还高，而在 Serial ATA 2.0的数据传输率将达到 300MB/s ，最终 SATA将实现600MB/s 的最高数据传输率。

SATAII 接口定义SATA II 是在 SATA 的基础上发展起来的，其主要特征是外部传输率从SATA 的1.5Gbps(150MB/sec) 进一步提高到了 3Gbps(300MB/sec) ，此外还包括 NCQ(Native CommandQueuing ，原生命令队列 )、端口多路器 (Port Multiplier) 、交错启动 (StaggeredSpin-up) 等一系列的技术特征。

）ChinaFix的张先生，作了张SATA硬盘15针供电接口的引脚定义图，很直观。

SATA硬盘供电接口有15针，三针一组（相通），从缺口开始数：第1、2、3脚，目前来说这个低压3.3V不是必须的；第4、5、6脚接地1；第7、8、9脚接+5V电源；第10、11、12脚接地2；第13、14、15脚接+12V电源（在2.5英寸串口硬盘中，此三脚悬空）。

看左图，张先生说，第3、7、13脚是预充电（？）的，第11脚可能用于其它用途。

第1、2、3脚是可选的，已经发现有用来连接到其它的电源单元上去的，通常还有一种带4脚连接器的 Y - 适配器。

2）SATA串口硬盘的电源线，与IDE并口硬盘电源线（D型接口，4Pin）相比，就多了+3.3V供电，而+3.3V目前基本上闲置不用。

即，两种电源线都提供+5V和+12V电源，都有两路地线，可以转接。

老式电脑用的都是D型电源接口，用来接老式的并口硬盘（容量一般在160G以内）和光驱，近年来流行SATA串口硬盘和光驱。

下图是4针D型并口转SATA串口的电源转接线，如果你的SATA供电接口不够，或买了个500G的串口硬盘装在自己的老机器上，可能用得着：4针D型并口转SATA串口的电源转接线3）SATA光驱的供电接口和SATA硬盘是一样的，就像IDE光驱和IDE硬盘都用4Pin的D型接口供电一样。

SATA硬盘15针供电接口的引脚定义，That' s All。

PS：照牛排写一篇博文，一般要用两三个小时，本文字虽少，但也耗了两个多小时。

写的过程也是一种学习，边写边消化，不懂的随时问谷歌百度。

博客配的图大多是从网上刨来的。

本人比较挑剔，一张图，往往是从谷歌图片找到百度图片，遴选再三，要是有相机就好了，可以直接拍下来，记录整个维修的过程。

SA TA接口定义SA TA是Serial A TA的缩写，即串行A TA。

2001年，由Intel、APT、Dell、IBM、希捷、迈拓这几大厂商组成的Serial A TA委员会正式确立了Serial A TA 1.0规范，2002年确立了Serial A TA 2.0规范。

Serial A TA采用串行连接方式，串行A TA总线使用嵌入式时钟信号，具备了更强的纠错能力，还具有结构简单、支持热插拔的优点。

目前已经成了桌面硬盘的主力接口。

一、ＳＡＴＡ数据和电源接口图：二、电源内部联接图：三、电源和数据线接口定义图：（借用了别人的，引用地址：/33640537_674534_d.html）四、ＳＡＴＡ接口定义描述：１、ＳＡＴＡ数据接口定义：1 GND Ground（接地，一般和负极相连）2 A Transmit（数据发送正极信号接口）3 A- Transmit（数据发送负极信号接口4 GND Ground（接地，一般和负极相连）5 B- Receive （数据接收负极信号接口）-6 B Receive （数据接收正极信号接口）7 GND Ground（接地，一般和负极相连）２、电源接口定义：01 V33 3.3v Power （直流3.3V正极电源针脚）02 V33 3.3v Power （直流3.3V正极电源针脚）03 V33 3.3v Power, Pre-charge, 2nd mate （直流3.3V正极电源针脚,预充电,与第二路配对）04 Ground 1st Mate （接地，一般和负极相连,与第1路配对）05 Ground 2nd Mate （接地，一般和负极相连,与第2路配对）06 Ground 3rd Mate （接地，一般和负极相连,与第3路配对）07 V5 5v Power, pre-charge, 2nd mate （直流5V正极电源针脚,预充电,与第二路配对）08 V5 5v Power （直流5V正极电源针脚）09 V5 5v Power （直流5V正极电源针脚）10 Ground 2nd Mate （接地，一般和负极相连,与第2路配对）11 Reserved –保留的针脚12 Ground 1st Mate （接地，一般和负极相连,与第1路配对）13 V12 12v Power, Pre-charge, 2nd mate （直流12V正极电源针脚,预充电,与第二路配对）14 V12 12v Power （直流12V正极电源针脚）15 V12 12v Power （直流12V正极电源针脚）３、SA TA电源线颜色释义（１）、黄色-直流12V正极（2）、黑色-直流12V负极(GND)（3）、红色-直流5V正极(GND,VSS)（4）、黑色5V负极(GND)（5）、橙色-直流3.3V正极串行高技术附件(SATA)接口技术是连接主机和存储系统的新兴接口技术,其采用串行方式进行数据传输。

带你认识SATA、mSATA、PCIe和M.2四种接口犹记得当年Windows7系统体验指数中，那5.9分磁盘分数，在其余四项的7.9分面前，似乎已经告诉我们机械硬盘注定被时代淘汰。

势如破竹的SSD固态硬盘，彻底打破了温彻斯特结构的机械硬盘多年来在电脑硬件领域的统治。

SSD数倍于HDD机械硬盘的传输性能，让普通用户和发烧玩家的体验均成倍提升。

如今，经历多年来的发展，以金士顿和HyperX为代表的SSD品牌，已完全主导硬盘存储市场。

在这场存储革命中，为了实现更快的速度、更多的使用环境、更好的体验，SSD的接口也在不断进化革新，像主流的SSD就有SATA 接口、M.2接口、PCIe接口和mSATA接口等。

这四种常见的接口有什么不同？又适合什么样平台使用呢？下面我们来一一进行讲解。

SATA3.0接口代表产品：金士顿UV400系列作为目前应用最多的硬盘接口，SATA3.0接口最大的优势就是成熟。

普通2.5英寸SSD以及HDD硬盘都使用这种接口，理论传输带宽6Gbps，虽然比起新接口的10Gbps及32Gbps带宽有一定的差距，但普通2.5英寸SSD可以满足大多数用户的日常应用需求，500MB/s 左右的读写速度也够用。

而对于100MB/s左右读写速度HDD机械硬盘上，6Gbps带宽还远远谈不上瓶颈，只能埋怨HDD硬盘发展太慢，存储速度一直没有质变。

虽然SATA3.0接口规格已经推出有一段时间，但'廉颇岁老，尚善饭否'。

大多数用户对SSD性能的要求谈不上极端苛刻，而且还要考虑选购时的性价比因素，因此SATA3.0接口在很长一段时间内都将是主流大众的选择。

说起SATASSD，就不得不提电商销售名列前茅的金士顿UV400系列。

UV400系列其采用Marvell四通道主控芯片，搭配高品质的闪存颗粒，读写速度最高可达550、500MB/s，接近于SATA3.0接口的传输瓶颈，为用户带来极速的读写体验。

教你读懂M.2、SATA、PCI-E、NVME各个接⼝含义及⽤途教你读懂M.2、SATA、PCI-E、NVME各个接⼝含义及⽤途80it电脑⽹ 2020-05-14 14:27:48当你购买硬盘时，如果你想了解块硬盘是不是有你所需要的性能，肯定会听到这些名词的，下⾯我来讲⼀下各个名词的含义。

M.2M.2M.2是固态硬盘的接⼝或插槽，可以兼容多种通信协议（通道），如SATA、PCI-E、USB、HSIC、等。

就好⽐我们的⼿机有的是USB接⼝，有的是type-c接⼝，有的是苹果的接⼝，M.2这个接⼝或插槽⼀共分为两种设计，⼀种是⽀持“B key”的插槽，短的⼀段在左边，采⽤6pin设计；另⼀种是⽀持“M key”的插槽，短的⼀段在右边。

采⽤5pin设计。

采⽤B key的M.2插槽⽐较低端，只能⾛SATA或PCI-E X2通道，⽽采⽤M key的插槽要⾼端⼀些，⾛的是SATA或PCI-E X4通道。

SATA既是指机械硬盘的接⼝，也是⼀种总线标准，⽀持SATA3.0的接⼝速度为600mb/s，PCI-E指的是最新的总线（通道）标准，在主板上我们经常见到PCI-E3.0X4,意思是这个主板⽀持PCI-E3.0的总线，x4代表传输速率为3.938GB/sPCI-E总线的各个版本对⽐NVMe也是⼀种协议标准，它是针对pcie总线ssd专门订制的⼀种⾼速协议，就好⽐我们选择了type-c接⼝的⼿机，⽀持这种协议标准的像⼿机⽀持快充，速度在2000mb/s以上,⽽不⽀持的速度在1000mb/s以下由来：现在所⽤的SATA接⼝与AHCI标准其实是为⾼延时的机械硬盘(HDD)⽽设计的，⽬前主流固态硬盘（SSD）依然继续使⽤它们，早期固态硬盘性能不⾼时可能还不觉得有什么问题，但是随着SSD的性能逐渐增强，这些标准已经成为限制SSD的⼀⼤瓶颈，专为机械硬盘⽽设计的AHCI标准并不太适合低延时的SSD。

所以在2009年下半年，关于NVMe的技术⼯作正式启动，NVMe规范由包含90多家公司在内的⼯作⼩组所定制，Intel是主要领头⼈，⼩组成员包括美光、戴尔、三星、Marvell、NetAPP、EMC、IDT等公司，⽬的就是为SSD建⽴新的存储规范标准，让它在⽼旧的SATA与AHCI中解放出来。

msata和m.2的pin 定义MSATA和M.2是两种常见的存储设备接口标准，它们分别使用不同的针脚定义。

本文将分步回答如何定义MSATA和M.2的针脚，以及它们之间的差异和应用。

第一步：MSATA针脚定义MSATA（miniserial ATA）是一种插槽式的存储设备接口，它通常用于连接固态硬盘（SSD）和主板。

MSATA使用了52个针脚定义，这些针脚用于传输数据和电源供应。

以下是MSATA最常见的针脚定义：1. VCC：电源正极，用于提供电源给MSATA设备。

2. GND：地线，用于回路的接地连接。

3. RXM0+：接收通道0的差分信号正相。

4. RXM0-：接收通道0的差分信号负相。

5. RXM1+：接收通道1的差分信号正相。

6. RXM1-：接收通道1的差分信号负相。

7. RXP0+：接收通道0的差分信号正相。

8. RXP0-：接收通道0的差分信号负相。

9. RXP1+：接收通道1的差分信号正相。

10. RXP1-：接收通道1的差分信号负相。

以此类推，直到达到最后一个针脚。

第二步：M.2针脚定义M.2是一种较新的高速存储设备接口标准，它支持多种接口协议，包括SATA、PCI Express（PCIe）和USB。

M.2采用了不同的针脚定义，以适应不同的协议和功能要求。

以下是M.2最常见的针脚定义：1. B1-B28：PCIe通道1的差分信号。

这些针脚用于传输PCIe信号。

2. M.2 Key B Pin 12：SATA通道2附加信号，用于连接SATA设备。

3. M.2 Key M Pin 17：PCIe通道2差分信号正相，用于连接PCIe设备。

4. M.2 Key E Pin 12：PCIe通道1差分信号正相，用于连接PCIe设备。

5. CLKM2+：PCIe通道2时钟正相。

6. CLKM2-：PCIe通道2时钟负相。

7. CLKP2+：PCIe通道2时钟正相。

8. CLKP2-：PCIe通道2时钟负相。
