数字化城市管理系统基础数据的采集和建库数字化城市管理系统基础数据的采集和建库一、数字化城市管理系统简介（一）数字化城市管理系统的概念“数字化城市管理系统”全称数字化城市管理监督与指挥系统。
它综合运用计算机、无线网络、遥感影像、GPS全球定位等技术，利用GIS基础地理信息，采用“万米单元网格管理法”、“城市部件管理法”、“城市事件管理法”，实现“监督与指挥两个管理职能轴心分离”的管理新模式，通过信息化管理内在的系统性、网络性、程序性和透明性，推进城市管理资源优化整合，管理流程科学再造，管理主体多元参与，使系统成为提高城市管理水平的有效手段。
（二）数字化城市管理系统基础数据的组成部分（1）社区以上境界数据；（2）单元网格数据；（3）监督网格数据；（4）城市部件数据；（5）地理编码数据；（6）地形数据；（7）城市管理部件图集；城市管理部件手册；（8）城市管理单元网格图集；（9）城市管理监督网格图集。
二、数字化城市管理系统基础数据的采集（一）成果的基本规格和要求1.部件定位精度要求。
（1）A类，中误差≤±0.5m，包括空间位置或边界明确的部件，如井盖、路灯等。
（2）B类，中误差≤±1.0m，包括空间位置或边界较明确的部件，如垃圾箱、亭、户外广告等。
（3）C类，中误差≤±10.0m，包括空间位置概略表达的部件，如桥梁、停车场等。
2.单元网格划分与编码规则。
划分规则：（1）法定基础原则；（2）属地管理原则；（3）地理布局原则；（4）面积适当原则；（5）现状管理原则；（6）方便管理原则；（7）负载均衡原则；（8）无缝拼接原则；（9）相对稳定与原则。
编码规则：一个单元网格应有唯一的标识码。
单元网格标识码共有15位数字组成，依次为：6位县级及县级以上行政区划代码，3位街道（镇、乡）代码，3位社区（村）代码和3位单元网格顺序码3.城市部件分类与编码规则。
城市部件分类：按照GB/T__.2-2022年《数字化城市管理信息系统第2部分：管理部件和事件》的规定分5大类121小类，其中公用设施包括58个小类，交通设施包括31个小类，市容环境设施包括13个小类，园林绿化设施包括10个小类，其他部件包括9个小类。
地理数据普查及地理数据建库技术规范1．技术标准依据（1）CJJ8—99《城市测量规范》（简称《规范》）（2）CJJ 73-97《全球定位系统城市测量技术规程》（简称《规程》）（3）GB/T 7929-1995《1:500 1:1000 1:2000地形图图式》（简称《图式》）（4）GB/T 18316—2001《数字测绘产品检查验收规定和质量规定》（5）GB/T2260—2002《中华人民共和国行政区划代码》（6）CJ/T 214-2007《城市市政综合监管信息系统管理部件和事件分类、编码及数据要求》（7）CJ/T 215-2005《城市市政综合监管信息系统地理编码》（8）CJ/T 213-2005《城市市政综合监管信息系统单元网格划分与编码规则》（9）CH/Z1002-2009《可量测实景影像》2．地理数据普查建库与实景三维影像采集3．坐标系统及测量基准平面坐标系：采用1980西安坐标系，中央子午线为120°，高斯—克吕格投影，3度分带。
高程系统：采用1985国家高程基准。
4．万米单元网格及责任网格划分原则单元网格是城市市政监管信息化所定义的基本管理单位.在基本地形图上,根据实际城市监管工作需要,划分的边界应清晰,并呈多边形的闭合图形.单元网格作用在于:作为城市监管的基本单位,将城管部件和事件划分在固定的区域内,便于管理;责任网格的基本组成部分(责任网格是由一个或多个单元网格组成的)是对街道、社区及城市监督员的责任鉴定的最小单位.其划分原则是:(1) 法定基础原则：单元网格的划分应基于法定的地形测量数据进行。
(2)属地管理原则:单元网格的最大边界为社区的边界,不应跨越社区分割.(3)地理分布原则:按照城市中的街巷、院落、公共绿地、广场、桥梁、空地、河流、湖泊等地理自然布局进行划分.(4)现状管理原则:单位自主管理的独立院落超过10 km2,不应拆分,以单位独立院落为单位进行划分.(5)方便管理原则:按照院落出行习惯,考虑步行或骑车方式能方便到达.(6)管理对象原则:兼顾建筑物、市政管理对象的完整性,网格的边界不应穿越建筑物、市政管理对象,并使各单元网格内的市政管理对象的数量大致相等.(7)无缝拼接原则:任意一个下级区域(如社区对于街道)必须完全包含于上级区域内;与其他区县相邻的街道办事处边界必须和区县边界吻合;下级区域与所属上级区域如有接边,必须保证接边正确;同级区域必须正确接边,不能互相叠压或出现空隙;单位网格之间的边界应无缝连接,不得重叠.5．城管部件普查需求部件普查的范围为建湖县建成区公共区域范围的室外地面公共空间的城市管理公共设施.根据文献的有关规定,结合建湖县实际，按照城市管理功能体系设定为7大类（分别为公用设施类、道路交通类、市容环境类、园林绿化类、房屋土地类、其它设施类及扩展部件）和88小类。
项目编号: ZXPR-SU020-2003基础地理信息系统基础地理数据库建设技术要求Version: 2.1本文档使用部门：■主管领导■项目组□客户（市场）□维护人员□用户执行ISO9001:2000标准编制：评审：项目评审委员会日期：日期：分发编号：目录1.前言 (4)1.1范围 (4)1.2引用标准 (4)2.总则 (4)2.1编制目的 (4)2.2数据库建设的主要工作 (4)2.3数据成果 (4)2.3.1成果资料 (4)2.3.2成果格式 (5)3.基础地理数据集规范 (5)3.1数据文件命名 (5)3.2图层名称结构 (5)3.3图层定义 (6)3.3.1测量控制点（POINT）*A01P (8)3.3.2测量控制点辅助线（LINE）*A02L (8)3.3.3测量控制点注记（POINT）*A03P (8)3.3.4居民地(POLY、LINE、POINT) *B01A、*B01L、*B01P (9)3.3.5居民地附属物(POLY、LINE、POINT) *B02A、*B02L、*B02P (9)3.3.6居民地注记（POINT）*B03P (10)3.3.7工矿建(构)筑物（POLY）*C01A (10)3.3.8工矿建(构)筑物辅助线点（LINE、POINT）*C02L、*C02P (10)3.3.9工矿建(构)筑物注记（POINT）*C03P (11)3.3.10交通道路（POLY 、LINE）*D01A、*D01L (11)3.3.11交通道路辅助设施（LINE、POINT）*D02L、*D02P (11)3.3.12交通道路注记（POINT）*D03P (11)3.3.13管线（LINE）*E01L (12)3.3.14管线辅助设施（POINT）*E02P (12)3.3.15管线注记（POINT）*E03P (12)3.3.16水系（POLY、LINE）*F01A、*F01L (13)3.3.17水系辅助设施（LINE、POINT）*F02L、*F02P (13)3.3.18水系注记（POINT）*F03P (13)3.3.19境界（POLY、LINE、POINT）*G01A、*G01L、*G01P (14)3.3.20境界注记（POINT）*G03P (14)3.3.21地貌与地质（POLY）*H01A (14)3.3.22高程点（POINT）*H01P (14)3.3.23等高线（LINE）*H01L (15)3.3.24地貌与地质辅助设施（LINE、POINT）*H02L、*H02P (15)3.3.25地貌与地质注记（POINT）*H03P (15)3.3.26植被（POLY、LINE、POINT）*I01A、*I01L、*I01P (15)3.3.27植被辅助设施（LINE、POINT）*I02L、*I02P (16)3.3.28植被注记（POINT）*I03P (16)3.3.29图幅索引图层（POLY）*INDEX01 (16)4.数据转换流程 (16)4.1数据转换技术流程 (16)4.2代码转换、数据分层 (17)4.2.1测量控制点 (18)4.2.2居民地及垣栅 (18)4.2.3工矿建(构)筑物及其它设施 (20)4.2.4交通及附属设施 (26)4.2.5管线及附属设施 (29)4.2.6水系及附属设施 (30)4.2.7境界 (33)4.2.8地貌和土质 (34)4.2.9植被 (35)4.2.10注记 (36)4.2.11其他特殊要求 (36)4.3数据接边处理 (36)4.4数据检查 (36)4.4.1质量控制指标 (36)4.4.2自（互）检 (36)4.4.3过程检查 (36)4.4.4最终检查 (37)5.地名数据技术规范 (37)5.1图层及属性定义 (37)5.1.1物理分层 (37)5.1.2地名代码 (38)5.2数据编辑流程 ................................................................................................ 错误!未定义书签。
数字城市地理空间框架基础地理信息库建设专业技术设计书二Ｏ一一年五月数字城市地理空间框架基础地理信息库建设专业技术设计书审批单位：编写单位：审批意见：编写者：编写日期：年月日审批者：审核者：审批日期：年月日审核日期：年月日目录概况 (1)1 项目来源 (1)2 项目工作内容 . ............................................................................................... 1 第一部分航空摄影测量 .. (3)3 航测概述 (3)3.1 项目主要内容 . (3)4 测区自然地理概况和已有的资料情况 . (3)4.1 测区自然地理概况 . (3)4.2 已有资料情况 . (3)5 引用文件 (4)6 产品规格和主要技术指标 (5)6.1 产品规格 . (5)6.2 分幅及编号 . (5)6.3 图名选取及图幅整饰 . (5)6.4 数据格式及命名 . (6)6.5 航测主要技术指标 . (6)7 航测技术路线、作业方法和流程 (7)7.1 成图基本方法 . (7)7.2 作业流程图 . (7)8 航测控制测量 . (8)8.1 基础控制测量 . (8)8.2 像片控制测量 . (8)9 解析空中三角测量（电算加密） (12)9.2 资料准备 . (12)9.3 数字影像数据的处理 . (12)9.4 航线拼接 . (12)9.5 相对定向 . (13)9.6 选择加密点 . (14)9.7 区域网平差与绝对定向 . (15)10 外业调绘 (16)10.1 一般规定 (16)10.2 调绘内容 (17)11 航测数据采集与编辑 (21)11.1 基本原则 (21)11.2 采集内容 (21)11.3 图幅接边 (25)12 数字高程模型(DEM采集 (26)12.1 基本要求 (26)12.2 DEM 的制作流程 . (26)12.3 DEM 的检查 . (28)12.4 提交成果 (29)13 数字正射影像图(DOM制作 . (29)13.1 基本要求 (29)13.2 DOM 制作流程 . (29)14 DLG 数据入库 (32)14.1 数据格式及命名 (32)14.2 空间数据库产品的数据处理原则 (32)14.3 数据分层及属性结构 (32)16 上交资料 (34)16.1 上交资料清单 (34)16.2 上交资料文件放置目录 (35)第二部分公共地理框架数据 . ...................................................................................3717 平台数据集主要内容及任务 (37)17.1 数字线划图（DLG ） (37)17.2 数字正射影像图(DOM (37)17.3 数字高程模型(DEM (37)17.4 元数据 (37)18 已有资料情况 . (37)19 引用文件 (38)20 产品规格和主要技术指标 (38)20.1 产品规格 (38)20.2 数据格式及命名 (38)21 技术路线、作业方法和流程 (39)21.1 作业流程图 (39)21.2 数据提取 (39)21.3 地名地址数据扩充 (43)21.4 数据重组 (44)22 质量保证体系 . (51)23 上交资料 (51)23.1 上交资料清单 ............................................................................................. 51 第三部分专题数据库 ..........................................................................................................5324 专题数据建设概况 (53)24.1 项目范围 (53)25 已有资料情况 . (53)26 作业依据 (53)27 技术流程 (53)28 三维建模技术要求 (55)28.1 坐标系统 (55)28.2 建模类型 (55)28.3 建筑物建模技术要求 (55)28.4 地形模型技术要求 (57)28.5 后期处理 (58)28.6 数据分块 (58)28.7 数据命名规则 (58)29 街景数据 (58)29.1 数据采集范围 (58)29.2 基本要求 (59)30 三维模型质量控制 (59)30.1 底图数据的比对及处理 (59)30.2 内业模型制作及贴图质量控制 (59)30.3 地形数据质量控制 (60)31 成果检查验收 . (60)32 成果资料上交 . ............................................................................................. 60 附件........................................................................................................................................61附件1 数字****1:2000 DOM 、DEM 、DLG 范围图 (61)附件3 地址分类代码表 ....................................................................................... 67 附件4 城市三维建模范围 .. (78)概况1 项目来源数字****地理空间框架建设项目来源于国家测绘局开展的数字城市建设推广工作。

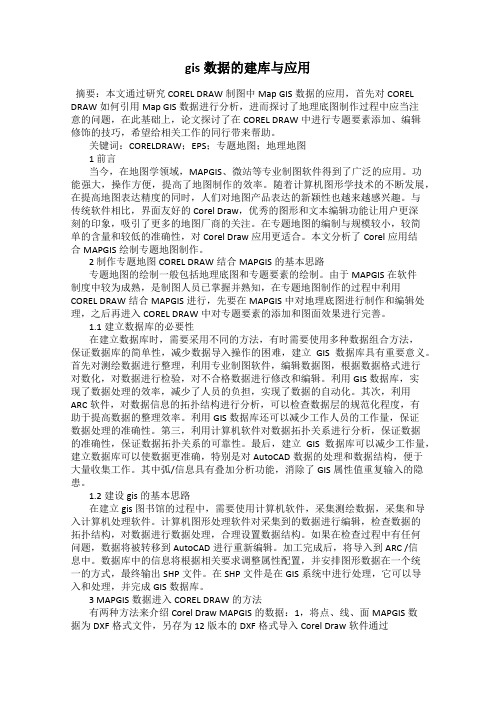

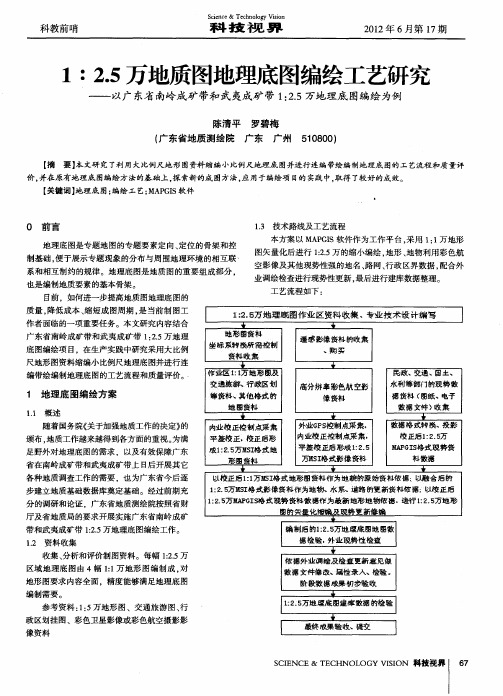

gis数据的建库与应用摘要：本文通过研究COREL DRAW制图中Map GIS数据的应用，首先对COREL DRAW如何引用Map GIS数据进行分析，进而探讨了地理底图制作过程中应当注意的问题，在此基础上，论文探讨了在COREL DRAW中进行专题要素添加、编辑修饰的技巧，希望给相关工作的同行带来帮助。
