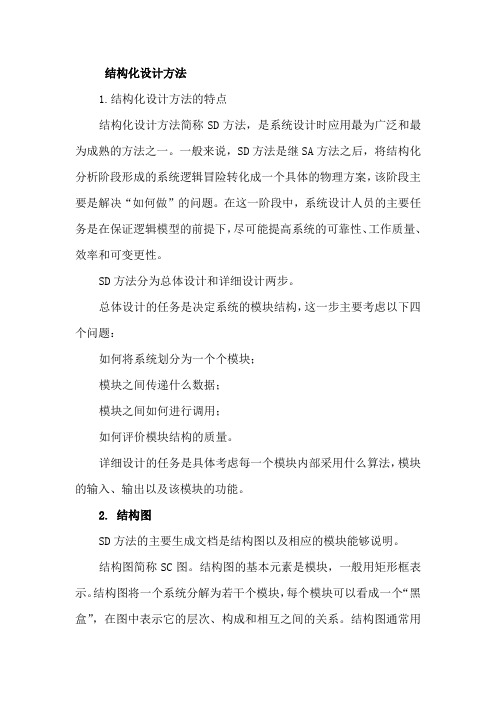

结构化设计方法1.结构化设计方法的特点结构化设计方法简称SD方法，是系统设计时应用最为广泛和最为成熟的方法之一。
一般来说，SD方法是继SA方法之后，将结构化分析阶段形成的系统逻辑冒险转化成一个具体的物理方案，该阶段主要是解决“如何做”的问题。
在这一阶段中，系统设计人员的主要任务是在保证逻辑模型的前提下，尽可能提高系统的可靠性、工作质量、效率和可变更性。
SD方法分为总体设计和详细设计两步。
总体设计的任务是决定系统的模块结构，这一步主要考虑以下四个问题：如何将系统划分为一个个模块；模块之间传递什么数据；模块之间如何进行调用；如何评价模块结构的质量。
详细设计的任务是具体考虑每一个模块内部采用什么算法，模块的输入、输出以及该模块的功能。
2. 结构图SD方法的主要生成文档是结构图以及相应的模块能够说明。
结构图简称SC图。
结构图的基本元素是模块，一般用矩形框表示。
结构图将一个系统分解为若干个模块，每个模块可以看成一个“黑盒”，在图中表示它的层次、构成和相互之间的关系。
结构图通常用层次结构表示，这样的结构可以描述系统逐层分解的过程，即系统总的功能是如何分解为一个个具体任务的。
由于结构图是一个分层结构，因此，图中的上层模块与下层模块的关系旧丛逻辑上讲是模块的能够包括了下层模块的功能，从物理上讲是一个调用关系。
一般来说，结构图以下四种成分。
（1）模块模块用矩形框表示，矩形框中表明模块的名称，它反映模块的功能。
在结构图中，模块被看成是一个黑盒，只考虑该模块的外部表现（如输入/输出参数和功能），而不考虑该模块的内部机构（如内部代码，内部数据等）。
（2）调用在结构图中，用一些带有圆圈的小箭头来表示模块之间的通信，即模块调用时数据或控制信息的传递，箭头的方向表示传递的方向。
其中带有空心圆圈的小箭头表示数据的传递，而带有实心圆圈的小箭头表示控制信息的传递。
（3）模块间信息传递在结构图中，有时还要用到一些辅助符号。
用带箭头的连线表示模块之间的通信，箭头的方向表示传递的方向。
结构化程序设计2篇结构化程序设计（一）结构化程序设计是一种程序设计方法论，它以模块化和层次化为基础，旨在提高程序的可读性、可维护性和可测试性。
它强调程序应该按照一定的规则和约定进行组织，以便更加清晰和结构化地表达程序逻辑。
在结构化程序设计中，程序被划分为多个模块或函数，每个模块或函数负责执行特定的任务。
这些模块之间通过调用和传递数据来协同工作，从而完成整个程序的功能。
通过将程序划分为多个模块，结构化程序设计降低了代码的复杂度，使得代码更加易于理解和维护。
在结构化程序设计中，每个模块或函数都应该遵循以下几个原则：1. 单一入口原则：每个模块或函数都应该有且仅有一个入口点，这样可以提高代码的可读性和可测试性。
2. 自顶向下设计：程序应该从高层次的模块开始设计，逐渐细化为更详细的模块，直到设计完整的功能。
3. 逐步细化：模块或函数应该通过不断地逐步细化，将复杂的问题分解为更小、更简单的子问题，并逐个解决。
4. 信息隐藏原则：模块或函数应该隐藏内部实现细节，只对外部提供必要的接口，以保证模块之间的独立性和可重用性。
5. 顺序、选择和循环结构：程序的逻辑应该通过顺序、选择和循环结构进行控制，以保证程序的正确性和可读性。
结构化程序设计具有许多优点。
首先，它提供了一种清晰、结构化的方式来组织和表达程序逻辑。
其次，它降低了程序的复杂度，使得程序更加易于理解、调试和维护。
此外，结构化程序设计还可以提高程序的可重用性和可测试性，从而降低了开发和维护的成本。
然而，结构化程序设计也有一些限制。
它适用于解决相对简单和结构化的问题，但对于复杂的、非结构化的问题可能不太适用。
此外，结构化程序设计较为静态，不太适应快速变化和不断迭代的需求，因此在某些场景下可能需要其他的程序设计方法。
总的来说，结构化程序设计是一种经典的程序设计方法论，它可以提高程序的可读性、可维护性和可测试性。
通过合理地划分程序结构，结构化程序设计可以使程序更加清晰和结构化，从而提高开发和维护的效率。
结构化程序设计⽅法简介结构化程序设计由迪克斯特拉（E.W.dijkstra）在1969年提出，是以模块化设计为中⼼，将待开发的软件系统划分为若⼲个相互独⽴的模块，这样使完成每⼀个模块的⼯作变单纯⽽明确，为设计⼀些较⼤的软件打下了良好的基础。
基本要点1. 采⽤⾃顶向下，的程序设计⽅法2. 使⽤三种基本控制结构构造程序：（任何程序都可由顺序、选择、重复三种基本控制结构构造。
）(1)⽤顺序⽅式对过程分解，确定各部分的执⾏顺序。
(2)⽤选择⽅式对过程分解，确定某个部分的执⾏条件。
(3)⽤循环⽅式对过程分解，确定某个部分进⾏重复的开始和结束的条件。
(4)对处理过程仍然模糊的部分反复使⽤以上分解⽅法，最终可将所有细节确定下来。
基本结构顺序结构 顺序结构表⽰程序中的各操作是按照它们出现的先后顺序执⾏的。
选择结构 选择结构表⽰程序的处理步骤出现了分⽀，它需要根据某⼀特定的条件选择其中的⼀个分⽀执⾏。
选择结构有单选择、双选择和多选择三种形式。
循环结构 循环结构表⽰程序反复执⾏某个或某些操作，直到某条件为假（或为真）时才可终⽌循环。
在循环结构中最主要的是：什么情况下执⾏循环？哪些操作需要循环执⾏？循环结构的基本形式有两种：当型循环和直到型循环。
当型循环：表⽰先判断条件，当满⾜给定的条件时执⾏循环体，并且在循环终端处流程⾃动返回到循环⼊⼝；如果条件不满⾜，则退出循环体直接到达流程出⼝处。
因为是"当条件满⾜时执⾏循环"，即先判断后执⾏，所以称为当型循环。
直到型循环：表⽰从结构⼊⼝处直接执⾏循环体，在循环终端处判断条件，如果条件不满⾜，返回⼊⼝处继续执⾏循环体，直到条件为真时再退出循环到达流程出⼝处，是先执⾏后判断。
因为是"直到条件为真时为⽌"，所以称为直到型循环。
特点优点结构化程序设计的基本思想是采⽤"⾃顶向下，逐步求精"的程序设计⽅法和"单⼊⼝单出⼝"的控制结构。
结构化设计方法2篇第一篇：结构化设计方法1. 简介结构化设计是一种基于模块化和层次化的系统设计方法，可以将复杂的系统划分成若干个模块，并按照一定规律组合起来，确保系统的可靠性、可维护性和可扩展性等方面的优良特性。
本文将详细介绍结构化设计的方法和步骤。
2. 结构化设计的方法2.1 模块化设计首先，系统设计要划分成若干个模块，每个模块要尽可能独立，只与周围的模块相互通信，而不与其他的模块产生相互的影响。
通常情况下，项目组根据业务需求和技术要求，选择最合适的模块划分方案。
一般来说，划分一个系统成若干个独立的模块是比较容易的，需要在设计开始之前，对系统有一个清晰的概念。
2.2 层次化设计接下来，系统设计应该按层次进行划分，每一层应该有一个特定的作用，只负责该层对上层或者下层的交互。
通常情况下，项目组会根据系统的性质和组织结构，选择最佳的层次划分方式，以此保证系统架构的稳定性和可扩展性。
2.3 组合设计在模块化和层次化设计的基础上，项目组需要通过组合设计，将若干个独立的模块组合成一个完整的系统。
在组合设计中，项目组需要注意一些关键问题，例如，如何识别和管理组件之间的依赖关系，如何处理组件之间的冲突等。
2.4 接口设计在结构化设计过程中，项目组需要关注各个模块之间的接口设计。
良好的接口设计可以有效地防止信息泄露或者组件之间的不协调，确保系统的稳定性和可靠性。
在接口设计中，项目组需要关注数据格式、消息交换方式、处理错误的机制等方面的设计。
3. 结构化设计的步骤3.1 确定设计目标在开始结构化设计之前，首先要确定设计目标。
具体而言，需要定义系统的范围、预期目标、适用的技术和平台等方面的问题。
3.2 分析需求和约束条件分析需求和约束条件是结构化设计的前提。
在这一步骤中，项目组需要使用业务分析工具和技术分析工具，定义系统需要解决的问题，识别约束和限制条件，以此为设计提供方向。
3.3 设计系统框架基于需求分析和约束条件，项目组应该设计系统的框架。
