项目10综合布线系统工程的测试与验收

综合布线系统施工方案含测试检测及验收综合布线系统施工方案及工艺1、安装的基础安装环境已就绪，包括：机房装修、机房供电、机房空调、接地；1)电源：机房电源应满足:Ael98~242V(220V±10%)z50Hz(±2Hz);机房采用TN-S方式供电;应尽可能设UPS供电。

2)环境要求温度满足:10~30°C相对湿度满足：20-80%4)网络规划已经建设单位批准。

包括：网络拓扑结构；设备安装位置已确定；综合布线系统的点表及设备等均已确定；1)施工流程2)主要施工方法Q)针对本次综合布线系统工程主要包括如下施工方法：(2)在综合布线系统施工前的准备工作，从用户的调研需求及优化、深化设计后，到确定最后的整体施工内容。

(3)系统的设备与材料的供应及运输、包装、仓储等准备工作，跟随深化设计的完善后，依各系统施工进度表次展开工作，保障施工的正常有序的进行。

(4)系统的线管敷设时应平直，不能产生扭曲和打圈现象，不得受到外力的损伤，线缆敷设的弯曲半径不小于此线缆直径的10倍。

当光缆和双绞线敷设在同一线槽地，光缆应放在最下面。

在垂直线槽中敷设时，每隔60cm应绑扎一下。

(5)系统线缆的两端应有统一的端子打印号码，字迹清楚、牢固。

(6)线缆在终端口要留有足够的接线余量(通常不小于50cm),盘好放在预埋盒内，以防损坏。

在配线柜处的接线余量应按供应商的意见留足(一般留5cm)o(7)线缆敷设时从配线架至终端出口，线缆中间不得剪断和接续。

当供应商确认需接续时应有专门的技术措施给予保证，光缆接续时应采用光协率计或其他仪器监视，使接续损耗达到最小，接续后应装入光缆接头护套或接头匣内。

(8)光缆敷设前应使用光时域反射针和光缆衰耗测试仪检查光纤是否有折的点，衰耗值是否符合设计要求。

(9)线缆敷设时牵引力应适当，以防拉断线缆，当遇到较大阻力时应先查清原因，消除故障后再敷设。

尤其是光缆敷设时，光纤的牵引端应做好技术处理，牵引力应施加在强芯上，最大牵引力、牵引速度以及一次牵引的直线长度等技术措施必须符合制造厂规定。

综合布线系统工程验收程序一、引言本文档旨在规定综合布线系统工程验收的程序和要求，以确保工程质量和使用效果符合预期。

验收过程应按照合同约定和相关标准进行。

二、验收准备1. 验收人员组成验收小组由建设单位、设计单位、施工单位和监理单位的代表组成，人员应具备相关专业知识和经验。

2. 验收文件准备建设单位应提供以下文件：- 工程设计文件- 工程施工合同及补充协议- 相关标准和规范- 施工记录和报告三、验收内容和程序1. 验收内容综合布线系统工程验收应包括以下内容的检查和确认：- 布线系统的结构、布局和设计是否符合设备要求和安全规范；- 布线系统的材料和设备是否符合合同约定和相关标准；- 布线系统的安装和连接是否符合设计要求和施工规范；- 布线系统的操作和使用是否符合预期效果。

2. 验收程序按照以下步骤进行综合布线系统工程验收：1. 召开验收会议，明确验收目标和程序。

2. 检查施工记录和报告，了解工程实施过程和存在的问题。

3. 对布线系统进行实地检查，包括设备、材料、安装质量等。

4. 进行系统功能测试，验证系统的安全性、稳定性和可靠性。

5. 进行操作和使用测试，评估系统是否满足预期效果。

6. 完成验收报告，记录验收结果和存在的问题。

7. 对存在的问题提出整改要求，并进行跟踪和确认。

四、验收结果和后续处理1. 验收结果验收结果应根据实际情况作出判断：- 若综合布线系统工程符合验收要求，则认定为合格。

- 若综合布线系统工程存在不符合验收要求的问题，则认定为不合格。

2. 后续处理对于合格的综合布线系统工程，建设单位应及时支付工程款项，施工单位完成工程交付手续。

对于不合格的综合布线系统工程，建设单位应要求施工单位进行整改，并重新进行验收。

五、附则本文档所述内容仅为一般性建议，具体验收程序和要求可根据实际情况进行调整和细化，并遵守相关法律法规和标准要求。

六、参考文献- 相关标准和规范- 工程设计文件- 工程施工合同及补充协议。

综合布线系统验收方案一、项目背景和目标综合布线系统是一种将企业内不同数据设备、系统和服务通过统一的线缆和接口进行互联和通信的解决方案。

该系统可以提供高效可靠的数据传输和电力供应，支持企业内各种设备之间的互操作，提高企业的工作效率和信息交流效果。

验收综合布线系统的主要目标是确保系统的可靠性、稳定性和安全性，满足企业的运营需求。

二、验收范围和内容1.设备验收：检查和测试综合布线系统中的各种设备的型号、规格是否与合同要求一致，设备的外观是否完好无损，检查设备的标识、防护功能和安全性能。

同时进行设备的功能测试和性能测试，确保设备的运行质量和稳定性。

2.线缆验收：检查和测试综合布线系统中的各种线缆的规格、材质是否与合同要求一致，线缆的长度、接口、标识等是否符合设计要求。

进行线缆的连通性测试和信号传输测试，确保线缆接口的质量和信号的传输质量。

3.接口验收：检查和测试综合布线系统中的各种接口的类型、标准是否符合设计要求，接口的连通性和稳定性。

通过接口的连通测试和信号传输测试，确保接口的质量和数据的传输质量。

4.系统验收：对综合布线系统进行整体的功能测试和性能测试，包括数据传输速度、电力供应稳定性、故障切换能力等方面。

测试系统在正常工作状态和异常工作状态下的表现和响应能力，确保系统能够满足企业的运营需求。

三、验收方案和方法1.选派验收团队：组建专门的验收团队，由技术工程师、项目经理和用户代表等组成。

验收团队具备相关的技术和经验，能够全面负责系统的验收工作。

2.制定验收计划：根据项目的进度和时间要求，制定详细的验收计划，包括验收时间、地点、人员和内容安排等。

同时与供应商和用户进行沟通，确保各方的配合和支持。

3.检查和测试设备和线缆：对综合布线系统中的设备和线缆进行检查和测试。

比对型号和规格，检查外观和标识是否符合要求。

进行设备的功能测试和性能测试，测试线缆的连通性和信号传输质量。

4.测试接口和系统：对综合布线系统中的接口进行测试，包括接口的连通性和稳定性测试。

综合布线系统工程验收的步骤
综合布线系统工程验收的步骤如下：
一、施工提交申请验收(竣工验收申请表)
二、基建管理部门组织甲方相关单位现场验收
三、施工方提前准备，现场提交以下验收文档:
1.网络施工图纸(数据点、语音点的分布图，线路图、机柜布局图及网络拓朴图等)
2.信息点自测报告(各信息点六类认证逐个测试报告)
3.材质报告(线材、模块、面板、配线架等)
4.网络工程竣工验收说明书(网络施工说明书)
5.设备的随机资料及保函(主要设备的厂家授权、原厂售后服务承诺)
四、经甲方相关管理部门认可后进入现场验收流程
1.信息点抽测: 甲方使用FLUKE六类UTP认证测试仪器按总信息点的10%~20%进行抽测，并将所测数据与施工方自测数据进行比较，确定其自测数据是否真实有效。

首次抽测中若出现不合格信息点则另行加测总信息点数的10%,.若全部抽测故障信息点总数超过10个，甲方将中断验收流程，待施工方对大楼全部信息点重新检测并提交新的检测报告后，再重新进行验收。

2.网络测试: 网络是不是可达;路由是否正确;策略是否合理;
网络的延迟是否在正常范围以内等。

3.验证网络架构是否与施工方所提交的网络拓扑图、综合布线逻辑图、信息点分布图、机柜布局图、配线架上信息点分布图等相符。

4.工作区子系统验收(1)线槽走向、布线是否美观大方，符合规范。

(2)信息座是否按规范进行安装。

(3)信息座安装是否做到一样高、平、牢固。

(4)信息面板是否都固定牢靠。

(5)接地是否正确。

综合布线系统1 一般规定1.1 本章适用于智能建筑工程中综合布线子系统的工程安装、检测验收和竣工验收。

1.2 综合布线系统检测验收应采用专用测试仪器对系统的各条链路进行检测，评定系统的信号传输技术指标及工程质量。

1.3 综合布线工程施工前应对交接间、设备间、工作区的建筑和环境条件进行检查，检查内容和要求应符合现行国家标准《建筑与建筑群综合布线系统工程验收规范》GB/T50312中的有关规定。

1.4 采用专用计算机进行管理和维护工作的综合布线工程应按专项进行验收。

1.5 建筑群主干光纤在网络中支持的应用距离大于国家标准《建筑与建筑群综合布线系统工程设计规范》GB/T50311中第3.0.5条所规定的传输距离时，应按光纤传输系统的要求进行检测和验收。

1.6设备材料的进场检测验收执行GB/T50312中的规定。

2 缆线敷设和终接的检测Ⅰ主控项目2.1 缆线的弯曲半径应符合下列规定：1. 非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍；2. 屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的6-10倍；3. 主干对绞电缆的弯曲半径应至少为电缆外径的10倍；4. 光缆的弯曲半径应至少为光缆外径的15倍。

2.2 电源线与综合布线系统缆线应分隔布放,缆线间的最小净距应符合设计要求，按GB/T50312中的规定检测。

2.3 建筑物内电、光缆暗管敷设及与其他管线最小净距符合GB/T50312中的规定。

2.4 对绞电缆芯线终接应符合下列要求：1. 终接时，每对对绞线应保持扭绞状态，扭绞松开长度对于5类线不应大于13mm；2. 对绞线在与8位模块式通用插座相连时，必须按色标和线对顺序进行卡接;在同一布线工程中两种连接方式不应混合使用；3. 卡入跳线架连接块内的单根线缆色标应和线缆的色标相一致，大对数电缆按标准色谱的组合规定进行排序；4. 端接于RJ45口的配线架的线序及排列方式按有关国际标准规定的两种端接标准之一（T568A或T568B）进行端接，但必须与信息插座模块的线序排列使用同一种标准；3.屏蔽对绞电缆的屏蔽层与接插件终接处的屏蔽罩必须以可靠的360°圆周接触，接触长度不宜小于10mm。

综合布线系统工程的测试及验收综合布线系统工程施工的质量及相关连接硬件安装的质量，对今后的网络安全运行起着决定性的作用，对综合布线的性能测试是非常重要的。

线缆测试设备对于综合布线施工人员来说是必不可少的工具，进行线缆测试也是检查施工效果的重要技术手段。

5.1 综合布线系统工程测试的必要性综合布线系统工程质量的好坏直接影响到信息通信网络的正常运行。

为了保证综合布线工程的质量，防止投入使用后出现网络故障，有必要对其进行严格的工程测试。

对于布线工程的施工方来说，测试的目的有两个：一个是提高施工的速度；另一个是向投资方证明工程的质量可靠。

布线系统工程的测试分为电缆传输通道测试和光缆传输通道测试。

如果对布线系统不做测试，不进行合格性验收，工程是不能移交给用户使用的。

布线系统工程的测试向用户提供质量保证，为工程的顺利验收做好准备。

5.2 测试标准与测试模型5.2.1 测试类型综合布线的测试，从工程的角度来说可将其分为两类：验证测试和认证测试。

验证测试是在施工的过程中由施工人员边施工边测试，以保证每个连接的正确性，所以验证测试又叫随工测试，主要检测线缆的质量和安装工艺，及时发现并纠正问题，避免返工。

验证测试不需要使用复杂的测试仪，只需要使用能测试接线通、断和线缆长度的测试仪。

认证测试是指对布线系统依照标准例行逐项检测，以确定布线是否能达到设计要求，包括连接性能测试和电气性能测试。

认证测试又叫验收测试，是所有测试工作中最重要的环节，是在工程验收时对综合布线系统的安装、电气特性、传输性能、设计、选材和施工质量的全面检验。

认证测试通常分为自我认证测试和第三方认证测试。

5.2.2 测试标准测试标准的两大组织是TIA/EIA和ISO/IEC。

主要可供参考的国际测试标准为EIA/TIA制定的TSB-67《现场测试非屏蔽双绞线电缆布线系统传输性能技术规范》、EIA/TIA-568A《商用建筑电信布线标准》和ISO/IEC颁布的ISO/IEC 11801《信息技术-用户房屋综合布线》。

综合布线系统工程验收规范综合布线工程通常又称为网络工程，从工程实施角度，可划分为网络布线工程、集团电话工程、光缆施工、有线电视施工。

综合布线系统是计算机技术和通信技术发展的重要体现，是当代建筑技术与信息技术相结合的产物。

在信息化时代，一座现代化的大楼内，除了具备电话、传真、空调、消防、动力电线、照明电线外，还少不了计算机网络线路，而综合布线系统是计算机网络工程的基础，其重要性可想而知。

因此，综合布线系统工程的竣工验收工作对现代建筑来说相当重要，必须依照国家规定的工程建设项目竣工验收办法和工作要求实施，切不可有丝毫的草率和形式主义。

一、综合布线工程验收依据的原则综合布线系统工程的验收规范已经颁布，验收依据主要参照中华人民共和国国家标准GB/T50312—2000《建筑与建筑群综合布线系统工程施工及验收规范》中描述的项目和测试过程进行，但具体综合布线系统工程的验收还应严格按下列原则和验收项目内容办理：(1)综合布线系统工程应按照《大楼通信综合布线系统第一部分：总规范》(YD/T926.1—1997)中规定的链路性能要求进行验收。

(2)工程竣工验收项目的内容和方法，应按照《建筑和建筑群综合布线系统工程验收规范》(GB/T50312—2000)的规定执行。

(3)综合布线系统线缆链路的电气性能验收测试，应按照《综合布线系统电气特性通用测试方法》(YD/T1013—1999)中的规定办理。

(4)综合布线系统工程的验收除了应该符合上述规范外，还应该符合我国现行的《本地网通信线路工程验收规范》(YD5051—1997)和《通信管道工程施工及验收技术规范》(YDJ39—1997)中相关的规定。

(5)在综合布线系统的施工和验收中，如果遇到上述各种规范未包括的技术指标和技术要求，为了保证验收，可以按照有关设计规范和设计文件的要求办理。

(6)由于综合布线系统工程中还有很多技术问题需要进一步研究，有些标准内容尚未完善，随着综合布线系统技术的发展将会进一步被修订或补充。

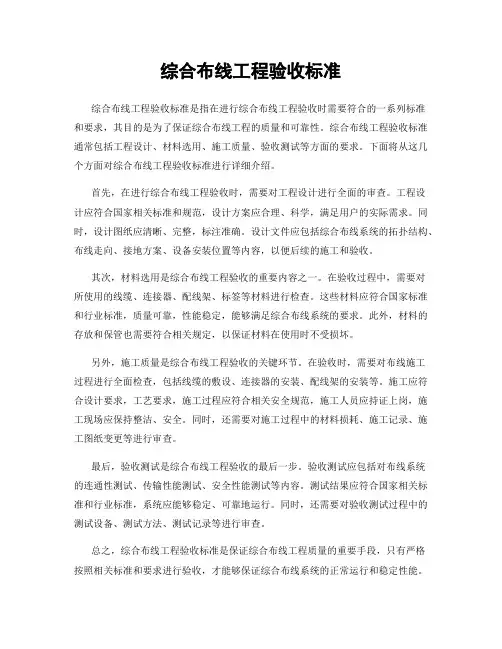

综合布线工程施工验收一、综合布线工程施工验收的意义综合布线工程施工验收是提高工程质量、保障工程质量的重要环节。

通过施工验收可以进一步确认工程施工的合规性和合法性，同时也可以发现工程中存在的问题、隐患及存在的质量问题，及时加以整改和解决。

通过施工验收可以有效保证工程的质量和安全，确保工程长久的稳定运行。

二、综合布线工程施工验收内容1、设计方案审查：对工程设计方案进行审查，核对设计是否符合相关标准和规范要求，是否满足使用要求，对设计中可能存在的问题及风险进行评估和调整。

2、施工材料验收：对施工所使用的材料进行检查，保证材料的质量符合标准和要求，是否有产品合格证明，材料配送对应，并进行相应的验收记录。

3、施工质量验收：对施工方在工程施工过程中的操作和施工质量进行验收，检查是否符合相关标准和要求，是否按照设计方案进行施工，是否存在差错及问题。

4、安装标准验收：检查设备安装是否符合相应的安装标准和要求，是否合理配置、连接和固定，是否符合相关规范要求，对设备安装进行检测和调试。

5、验收文件备案：进行综合布线工程的验收记录，记录验收过程中的各个环节和细节，对存在的问题、不合格、隐患等进行整改和解决，形成验收报告并进行备案。

三、综合布线工程施工验收的要求1、严格按照设计要求进行验收：确保工程施工符合设计要求，实现设计效果预期，对存在问题及差错进行纠正和整改。

2、质量检测合格：对施工质量进行严格把控和检测，确保施工质量符合要求，避免因施工差错导致工程质量问题。

3、安全施工验收：对施工过程中涉及到的安全事宜进行检查和验收，确保施工过程中不存在安全隐患，保障工程施工安全。

4、验收文件齐全：对验收过程进行全面记录，形成验收报告和相关文件，确保验收过程和结果能够被及时、全面的记录和备份。

四、综合布线工程施工验收的实施流程1、确定验收时间和人员：在工程施工完成后，由相关部门确定验收时间和参与验收的人员，确保验收工作能够按时进行。
