模拟电子技术课程设计任务书2015/2016第二学期适用班级:1420331、332、333、334一、模电课程设计题目及要求:1、交流放大器设计设计任务和要求:设计一个由三极管组成的分立放大电路,要求电压放大倍数-200倍,输入阻抗10KΩ;2、仪表放大器设计设计任务和要求:设计一个由运放(或仪表放大器芯片)组成的仪表放大器,要求差模电压放大倍数10~200可调;3、功率放大器设计设计任务和要求:设计一个由集成功放组成的功率放大器,已知负载8Ω,要求最大不失真输出功率大于500mW;4、电压越限报警电路设计设计任务和要求:设计一个由运放比较器组成的电压检测电路,当输入电压处于4.5V~5.5V时,输出指示灯不亮,当输入电压高于5.5V或低于4.5V时,输出指示灯亮,进行光报警;5、有源低通滤波器设计设计任务和要求:设计一个二级压控电压源低通滤波器,要求Q值为0.707,截止频率f0=1KHz;6、集成运放运算电路设计设计任务和要求:设计一个积分运算电路,用于将方波变换为正弦波,已知输入方波的幅值为2V,周期为1ms;7、正弦波信号发生器设计设计任务和要求:设计一个振荡频率可调的正弦波信号发生器,要求振荡频率范围500Hz~1kHz;8、方波-三角波信号发生电路设计设计任务和要求:设计一个振荡频率可调的方波-三角波信号发生器,要求振荡频率范围500Hz~1kHz;9、基于稳压管稳压的直流电源设计设计任务和要求:设计一个稳压管稳压的直流电源,要求输出电压9V,输出电流<10mA;10、输出电压可调的直流电源设计设计任务和要求:设计一个串联稳压电路(也可用稳压块实现),要求输出电压4.5V~6V可调,输出电流<20mA;11、双声道音频功放电路的设计要求(1)额定输出功率≥5W(fi=1KHz,Ui=100mV)(2)频率响应范围150Hz~13KHz(3)高、低音频端提升或衰减±3dB12、同频率方波、三角波、正弦波一体发生器(要求正弦波由有源滤波后产生)(1)设计迟滞比较器方波产生电路,频率为10KHz可调(2)设计一有源滤波器,经滤波电路得到的正弦信号幅度峰峰值为6V以上;13、指针显示式二极管合格测试电路(1)设计具备判断二极管合格与否的电路(2)具备指针显示功能,即指针指到某一范围为合格,另一范围为不合格。

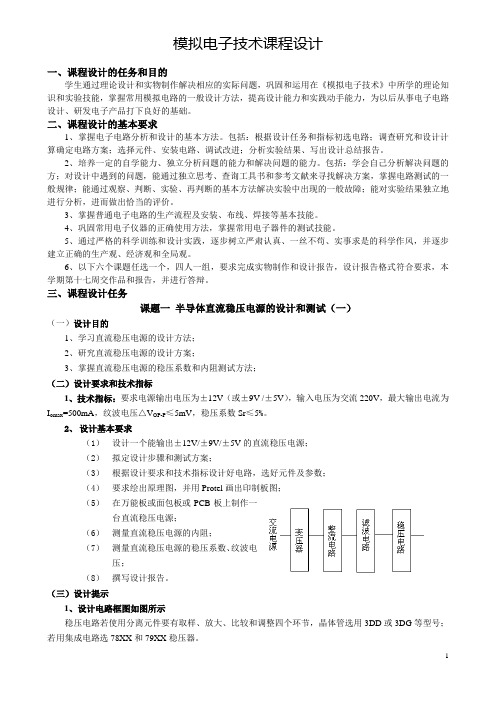

模拟电子技术课程设计一、课程设计的任务和目的学生通过理论设计和实物制作解决相应的实际问题,巩固和运用在《模拟电子技术》中所学的理论知识和实验技能,掌握常用模拟电路的一般设计方法,提高设计能力和实践动手能力,为以后从事电子电路设计、研发电子产品打下良好的基础。
二、课程设计的基本要求1、掌握电子电路分析和设计的基本方法。
包括:根据设计任务和指标初选电路;调查研究和设计计算确定电路方案;选择元件、安装电路、调试改进;分析实验结果、写出设计总结报告。
2、培养一定的自学能力、独立分析问题的能力和解决问题的能力。
包括:学会自己分析解决问题的方;对设计中遇到的问题,能通过独立思考、查询工具书和参考文献来寻找解决方案,掌握电路测试的一般规律;能通过观察、判断、实验、再判断的基本方法解决实验中出现的一般故障;能对实验结果独立地进行分析,进而做出恰当的评价。
3、掌握普通电子电路的生产流程及安装、布线、焊接等基本技能。
4、巩固常用电子仪器的正确使用方法,掌握常用电子器件的测试技能。
5、通过严格的科学训练和设计实践,逐步树立严肃认真、一丝不苟、实事求是的科学作风,并逐步建立正确的生产观、经济观和全局观。
6、以下六个课题任选一个,四人一组,要求完成实物制作和设计报告,设计报告格式符合要求,本学期第十七周交作品和报告,并进行答辩。
三、课程设计任务课题一半导体直流稳压电源的设计和测试(一)(一)设计目的1、学习直流稳压电源的设计方法;2、研究直流稳压电源的设计方案;3、掌握直流稳压电源的稳压系数和内阻测试方法;(二)设计要求和技术指标1、技术指标:要求电源输出电压为±12V(或±9V /±5V),输入电压为交流220V,最大输出电流为I omax=500mA,纹波电压△V OP-P≤5mV,稳压系数Sr≤5%。
2、设计基本要求(1)设计一个能输出±12V/±9V/±5V的直流稳压电源;(2)拟定设计步骤和测试方案;(3)根据设计要求和技术指标设计好电路,选好元件及参数;(4)要求绘出原理图,并用Protel画出印制板图;(5)在万能板或面包板或PCB板上制作一台直流稳压电源;(6)测量直流稳压电源的内阻;(7)测量直流稳压电源的稳压系数、纹波电压;(8)撰写设计报告。

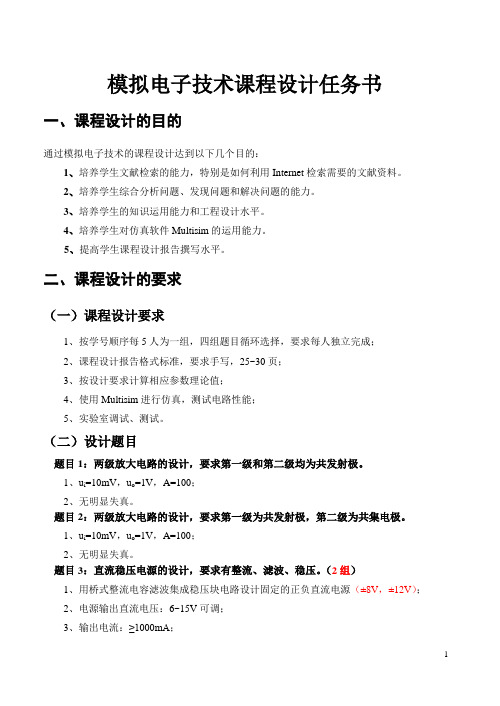

模拟电子技术课程设计任务书一、课程设计的目的通过模拟电子技术的课程设计达到以下几个目的:1、培养学生文献检索的能力,特别是如何利用Internet检索需要的文献资料。
2、培养学生综合分析问题、发现问题和解决问题的能力。
3、培养学生的知识运用能力和工程设计水平。
4、培养学生对仿真软件Multisim的运用能力。
5、提高学生课程设计报告撰写水平。
二、课程设计的要求(一)课程设计要求1、按学号顺序每5人为一组,四组题目循环选择,要求每人独立完成;2、课程设计报告格式标准,要求手写,25~30页;3、按设计要求计算相应参数理论值;4、使用Multisim进行仿真,测试电路性能;5、实验室调试、测试。
(二)设计题目题目1:两级放大电路的设计,要求第一级和第二级均为共发射极。
1、u i=10mV,u o=1V,A=100;2、无明显失真。
题目2:两级放大电路的设计,要求第一级为共发射极,第二级为共集电极。
1、u i=10mV,u o=1V,A=100;2、无明显失真。
题目3:直流稳压电源的设计,要求有整流、滤波、稳压。
(2组)1、用桥式整流电容滤波集成稳压块电路设计固定的正负直流电源(±8V,±12V);2、电源输出直流电压:6~15V可调;3、输出电流:≥1000mA;4、稳压系数:<0.1。
(三)课程设计用纸和格式统一课程设计用纸在学校印刷厂统一购买和装订,封面为学校统一要求。
要求图表规范,文字通顺,逻辑性强。
设计报告25~30页。
三、课程设计报告基本格式课程设计论文摘要目录第一章引言第二章设计目的及技术指标第三章设计方案及设计原理第四章电路参数计算、元件选择及仿真第五章实验室调试及结果分析第六章总结致谢参考文献。

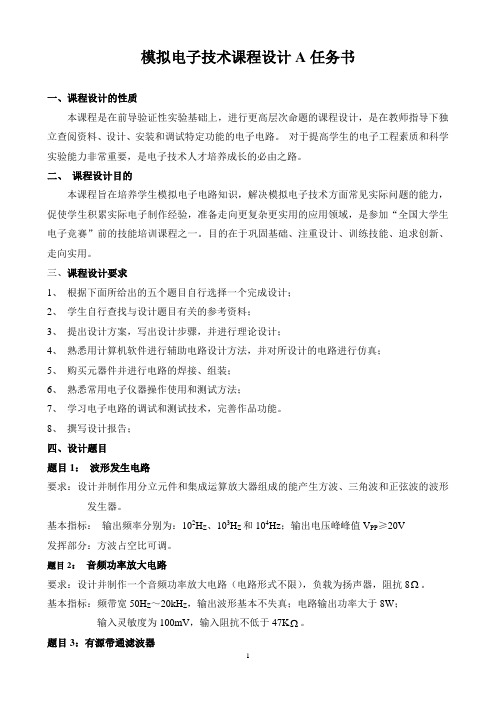

模拟电子技术课程设计A任务书一、课程设计的性质本课程是在前导验证性实验基础上,进行更高层次命题的课程设计,是在教师指导下独立查阅资料、设计、安装和调试特定功能的电子电路。
对于提高学生的电子工程素质和科学实验能力非常重要,是电子技术人才培养成长的必由之路。
二、课程设计目的本课程旨在培养学生模拟电子电路知识,解决模拟电子技术方面常见实际问题的能力,促使学生积累实际电子制作经验,准备走向更复杂更实用的应用领域,是参加“全国大学生电子竞赛”前的技能培训课程之一。
目的在于巩固基础、注重设计、训练技能、追求创新、走向实用。
三、课程设计要求1、根据下面所给出的五个题目自行选择一个完成设计;2、学生自行查找与设计题目有关的参考资料;3、提出设计方案,写出设计步骤,并进行理论设计;4、熟悉用计算机软件进行辅助电路设计方法,并对所设计的电路进行仿真;5、购买元器件并进行电路的焊接、组装;6、熟悉常用电子仪器操作使用和测试方法;7、学习电子电路的调试和测试技术,完善作品功能。
8、撰写设计报告;四、设计题目题目1:波形发生电路要求:设计并制作用分立元件和集成运算放大器组成的能产生方波、三角波和正弦波的波形发生器。
基本指标:输出频率分别为:102H Z、103H Z和104Hz;输出电压峰峰值V PP≥20V发挥部分:方波占空比可调。
题目2:音频功率放大电路要求:设计并制作一个音频功率放大电路(电路形式不限),负载为扬声器,阻抗8Ω。
基本指标:频带宽50H Z~20kH Z,输出波形基本不失真;电路输出功率大于8W;输入灵敏度为100mV,输入阻抗不低于47KΩ。
题目3:有源带通滤波器要求:设计1有源带通滤波器,其3db带通范围为50Hz-20KHz。
基本指标:带内电压变化小于0.5db,带外电压比大于20db(10KHz与10Hz的输出电压之比,10KHz与30Khz输出电压之比大于20db),矩形系数尽量小。
本题要求选用分立元件和集成运算放大器构成,不得采用现成滤波集成模块。
模拟电子技术课程设计任务书一、基本情况学时:30学时学分:1学分课程设计代码:07120102适应班级:电气工程及其自动化专业、自动化二、进度安排本设计共安排1周,合计40学时,具体分配如下:实习动员及准备工作:2学时总体方案设计:4学时查阅资料,讨论设计:10学时撰写设计报告及答辩:12学时总结:2学时教师辅导:随时三、基本要求1、课程设计的基本要求模电课程设计是在学习完模拟电子技术课程之后,按照课程教学要求,对学生进行综合性训练的一个实践教学环节。
主要是培养学生综合运用理论知识的能力,分析问题和解决问题的能力,以及根据实际要求进行独立设计的能力。
初步掌握模拟电子线路的安装、布线、焊接、调试等基本技能;熟练掌握电子电路基本元器件的使用方法,训练、提高读图能力;掌握组装调试方法。
其中理论设计包括总体方案选择,具体电路设计,选择元器件及计算参数等,课程设计的最后要求是写出设计总结报告,把设计内容进行全面的总结,若有实践条件,把实践内容上升到理论高度。
2、课程设计的教学要求模电课程设计的教学采用相对集中的方式进行,以班为单位全班学生集中到设计室进行。
做到实训教学课堂化,严格考勤制度,在实训期间累计旷课达到6节以上,或者迟到、早退累计达到8次以上的学生,该课程考核按不及格处理。
在实训期间需要外出查找资料,必须在指定的时间内方可外出。
课程设计的任务相对分散,每3名学生组成一个小组,完成一个课题的设计。
小组成员既有分工、又要协作,同一小组的成员之间可以相互探讨、协商,可以互相借鉴或参考别人的设计方法和经验。
但每个学生必须单独完成设计任务,要有完整的设计资料,独立撰写设计报告,设计报告雷同率超过50%的课程设计考核按不及格处理。
四、设计题目及控制要求1.直流稳压电源设计(1)任务与要求设计制作一串联型连续可调直流稳压电源(2)主要技术指标与要求:①输出直流电压1.5~10V可调;②最大输出电流Icm=300mA;③稳压系数Sr≤0.05;④具有过流保护功能。
电子技术模电课程设计一、教学目标本节课的教学目标是使学生掌握电子技术模电的基本概念、原理和方法,培养学生运用电子技术分析和解决实际问题的能力。
具体目标如下:1.知识目标:(1)了解电子技术模电的基本概念和原理;(2)掌握电子技术模电的基本分析方法;(3)熟悉电子技术模电的相关公式和图表。
2.技能目标:(1)能够运用电子技术模电的知识分析和解决实际问题;(2)能够运用电子技术模电的原理进行简单的设计和计算;(3)能够阅读和理解电子技术模电的相关文献和资料。
3.情感态度价值观目标:(1)培养学生对电子技术模电的兴趣和好奇心;(2)培养学生勇于探索、积极思考的科学精神;(3)培养学生团队协作、沟通交流的能力。
二、教学内容本节课的教学内容主要包括电子技术模电的基本概念、原理和方法。
具体内容包括以下几个方面:1.电子技术模电的基本概念:介绍电子技术模电的定义、特点和应用领域;2.电子技术模电的原理:讲解电子技术模电的基本原理,如线性电路、非线性电路等;3.电子技术模电的分析方法:介绍电子技术模电的基本分析方法,如节点分析、回路分析等;4.电子技术模电的相关公式和图表:讲解电子技术模电的相关公式和图表,如欧姆定律、功率公式等;5.电子技术模电的实际应用:介绍电子技术模电在实际工程中的应用案例。
三、教学方法为了实现本节课的教学目标,我们将采用以下几种教学方法:1.讲授法:通过讲解电子技术模电的基本概念、原理和方法,使学生掌握相关知识;2.案例分析法:通过分析实际应用案例,使学生了解电子技术模电在工程中的应用;3.实验法:学生进行实验,使学生亲手操作,加深对电子技术模电的理解;4.讨论法:学生进行小组讨论,培养学生的团队协作和沟通交流能力。
四、教学资源为了支持本节课的教学内容和教学方法的实施,我们将准备以下教学资源:1.教材:选用权威、实用的电子技术模电教材,作为学生学习的主要参考资料;2.参考书:提供相关领域的参考书籍,丰富学生的知识体系;3.多媒体资料:制作精美的PPT课件,直观展示电子技术模电的知识点和实例;4.实验设备:准备充足的实验设备,保证每个学生都能亲自动手操作。
模数电课程设计模电方面一、教学目标本课程旨在通过模数电课程设计,使学生掌握模电方面的基本概念、原理和方法,提高学生分析和解决实际问题的能力。
具体教学目标如下:1.知识目标:–了解模拟电路的基本组成、原理和特点;–掌握常用的模拟电路分析方法,如静态分析、动态分析和频率响应分析;–熟悉常用模拟电路的应用,如放大器、滤波器、振荡器等。
2.技能目标:–能够运用模拟电路的基本原理和分析方法,分析和解决实际问题;–具备基本的电路设计能力,能够根据需求设计简单的模拟电路;–能够使用常用的电路仿真软件,进行电路的仿真和优化。
3.情感态度价值观目标:–培养学生的科学思维和创新能力,提高学生对科学技术的兴趣和热情;–培养学生的团队合作意识和沟通能力,提高学生解决问题的能力;–培养学生的工程伦理和社会责任感,使学生能够将所学知识应用于社会和人类的可持续发展。
二、教学内容本课程的教学内容主要包括模拟电路的基本概念、原理和方法,以及常用模拟电路的应用。
具体教学内容如下:1.模拟电路的基本概念和原理:–模拟电路的定义、特点和基本组成;–模拟电路的基本定律和原理,如欧姆定律、基尔霍夫定律等;–模拟电路的信号类型和信号处理方法。
2.模拟电路的分析方法:–静态分析方法,如直流分析、交流分析等;–动态分析方法,如瞬态分析、稳态分析等;–频率响应分析方法,如频率特性分析、波特图等。
3.常用模拟电路的应用:–放大器的设计和应用,如电压放大器、功率放大器等;–滤波器的设计和应用,如低通滤波器、高通滤波器等;–振荡器的设计和应用,如LC振荡器、RC振荡器等。
三、教学方法为了提高学生的学习兴趣和主动性,本课程将采用多种教学方法,包括讲授法、讨论法、案例分析法和实验法等。
具体教学方法如下:1.讲授法:通过教师的讲解,向学生传授模拟电路的基本概念、原理和方法;2.讨论法:通过小组讨论,引导学生主动思考和探索模拟电路的问题;3.案例分析法:通过分析实际案例,使学生能够将所学知识应用于实际问题的解决;4.实验法:通过实验操作,使学生能够亲身体验和理解模拟电路的工作原理和应用。
有关模电的课程设计一、课程目标知识目标:1. 让学生掌握模拟电子技术的基本概念,如放大器、滤波器、振荡器等;2. 使学生了解并掌握常用电子元器件的原理与特性;3. 引导学生理解并运用模拟电路的基本分析方法。
技能目标:1. 培养学生能运用所学知识分析和设计简单模拟电路的能力;2. 提高学生实际操作和调试模拟电路的技能;3. 培养学生查阅资料、自主学习、团队协作解决问题的能力。
情感态度价值观目标:1. 激发学生对电子技术的兴趣,培养其探索精神和创新意识;2. 培养学生严谨、认真的学习态度,养成良好的学习习惯;3. 引导学生认识电子技术在国家发展和社会进步中的重要作用,增强学生的社会责任感。
课程性质:本课程为电子技术专业课程,具有较强的理论性和实践性。
学生特点:学生具备一定的电子基础知识,对模拟电子技术有一定的了解,但实际操作能力较弱。
教学要求:结合学生特点,注重理论与实践相结合,强化实际操作训练,提高学生的实际应用能力。
在教学过程中,关注学生的学习进度和需求,及时调整教学策略,确保课程目标的实现。
将课程目标分解为具体的学习成果,以便于教学设计和评估。
二、教学内容本课程教学内容主要包括以下几部分:1. 模拟电子技术基本概念:介绍放大器、滤波器、振荡器等基本电路的工作原理和功能。
2. 常用电子元器件:讲解电阻、电容、电感、晶体管等元器件的原理、特性及在模拟电路中的应用。
3. 模拟电路分析方法:教授节点电压法、回路电流法、等效电路法等基本分析方法。
4. 模拟电路设计:结合实际案例,引导学生学习并掌握简单模拟电路的设计方法。
5. 实践操作:组织学生进行实际操作,包括电路搭建、调试和测量,提高学生的动手能力。
教学内容安排如下:第1周:模拟电子技术基本概念,教材第1章;第2周:常用电子元器件,教材第2章;第3周:模拟电路分析方法,教材第3章;第4周:模拟电路设计,教材第4章;第5周:实践操作,结合前四章内容进行。
模拟电子技术 课程设计一、课程目标知识目标:1. 让学生掌握模拟电子技术的基本概念,如放大器、滤波器等;2. 使学生了解并掌握常用模拟电子元器件的工作原理及其在电路中的应用;3. 帮助学生理解并分析模拟电子电路的性能,提高电路设计能力。
技能目标:1. 培养学生能够正确使用示波器、信号发生器等实验仪器,进行模拟电子电路的搭建和测试;2. 使学生能够运用所学知识,解决实际电路中遇到的问题,提高电路调试与优化能力;3. 培养学生运用Multisim、Protel等软件进行模拟电子电路设计与仿真。
情感态度价值观目标:1. 培养学生对模拟电子技术的学习兴趣,激发学生探索未知领域的热情;2. 培养学生具备良好的团队合作精神,提高沟通与协作能力;3. 引导学生认识到模拟电子技术在国家经济、社会发展中的重要地位,增强学生的社会责任感和使命感。
课程性质:本课程为专业基础课,旨在培养学生的模拟电子技术基础知识和实践技能。
学生特点:学生已具备一定的电子技术基础,具有较强的学习能力和动手能力。
教学要求:结合学生特点和课程性质,注重理论与实践相结合,强化学生的实际操作能力和创新能力。
通过本课程的学习,使学生在知识、技能和情感态度价值观方面取得具体的学习成果,为后续相关课程的学习打下坚实基础。
二、教学内容教学内容分为四个部分:第一部分:模拟电子技术基础1. 教材章节:第一章 模拟电子技术概述内容:模拟信号与数字信号的区别、模拟电子技术的发展及应用。
第二部分:常用模拟电子元器件2. 教材章节:第二章-第四章内容:放大器、滤波器、振荡器等常用元器件的工作原理及其在电路中的应用。
第三部分:模拟电子电路分析与设计3. 教材章节:第五章-第七章内容:基本放大电路、运算放大电路、反馈电路的分析与设计,Multisim、Protel软件的使用。
第四部分:实验与实践4. 教材章节:第八章 实验教程内容:模拟电子电路的搭建、测试与调试,包括放大器、滤波器等电路的实验。
电子技术(模拟电路部分)课程设计任务
一、课程设计要求
1、个人独立完成课程设计的原理电路设计和模拟仿真部分。
2、每小组3人,以小组为单位完成硬件调试部分。
(按学号分组)
3、按要求各自独立完成课程设计报告(不少于15页)。
题目1:设计正弦波-方波-三角波函数转换器。
(一班3组10人)(二班3组9人)
设计任务和要求
①输出波形频率范围为10Hz~10kHz且连续可调,幅值为±3V;
②方波幅值为3V,占空比可调;
题目2:设计方波-三角波-正弦波函数发生器。
(一班3组10人)(二班3组9人)
设计任务和要求:
①输出波形频率范围为10Hz~100Hz,幅值为±3V;
②方波幅值为3V,占空比可调;
题目3:设计一音频功率放大器(一班3组10人)(二班3组9人)
设计任务和要求:
① 输入信号为vi=10mV, 频率f=1KHz;
②额定输出功率Po≥2W;
③负载阻抗R L=8Ω;
题目4:有源滤波器的设计(3组9人)
设计任务和要求
①信号通过的频率范围为1kHz~2 kHz和8kHz~9 kHz。
公共部分:每人设计自己题目中所需要的直流稳压电源电路。
注意:详细技术指标的实现体现在设计报告中,实验室硬件调试只要验证电路功能的正确性(受元器件种类的限制);用双电源时,板子上的VCC接正,VEE接负,先要检查导线是否开路,板子上的器件是否能用。
二、课程设计报告内容要求
(1)详细填写首页课程设计任务书
(2)设计说明书目录
(3)设计概述或原理
(3)设计内容和说明(包括电路方案的确定,单元电路分析,元器件参数计算等);(4)元器件清单
(5)设计心得(体会)
(6)参考文献、附录:总电路图及其仿真波形
主要参考资料:
电子技术基础,康华光,北京:高等教育出版社,2006
模拟电子技术基础,童诗白,华成英,北京:高等教育出版社,2006
模拟电子技术基础实验与课程设计,李万臣,哈尔滨:哈尔滨工程大学出版社,2001
模拟电子技术基础设计仿真编程与实践,李万臣,哈尔滨:哈尔滨工程大学出版社,2005 电子电路实验及仿真,北京:清华大学出版社:北方交通大学出版社,2004
电子技术课程设计实用教程,陈明义,长沙:中南大学出版社,2002
电子技术课程设计指导,彭介华,北京:高等教育出版社,1997
电子技术实验与课程设计指导-模拟电路分册,郭永贞东南大学出版社2004
Multisim电路仿真入门与进阶,尹勇李林凌,北京:科学出版社,2005
Multisim 2001及其在电子设计中的应用蒋卓勤邓玉元西安:西安电子科技大学出版社,2003
三、时间安排:
周一:上午8:00,14-311,布置设计任务。
选题,借阅(查阅)资料,原理电路设计等。
一班:周二~周三上午,硬件调试(J8-427)。
二班:周三下午~周四,硬件调试(J8-427)。
其余时间:方案设计、参数计算、器件选型、模拟仿真等工作,完成设计报告。
19周周1(6月24日)之前,课代表收齐设计报告交到办公室。
另外注意,每个人保留好本次设计的电路原理图,以便在下一学期的电子工艺实习中学习protel软件时,用protel软件绘制该原理图。
附录1:电子电路设计的一般步骤
原理电路设计:根据设计任务和要求,先进行总体方案的设计、比较和选择,再进行各部分单元电路的详细设计,详细设计包括参数计算和器件选型。
原理电路仿真:利用仿真软件对设计的电路进行仿真,验证设计的正确性,减少开发费用,提高设计效率。
推荐的仿真软件为Multisim 2001,这款软件比较易学易用。
硬件电路调试:购买相应的元器件,根据原理图设计搭建硬件电路,并进行调试,调试结果若不满足要求要进行电路检查,发现并解决问题。
对于简单电路的搭建,可借助面包板,插接元器件和导线构成实际电路,或在通用印刷电路板(PCB 板)上,用手工焊接的方法构成实际电路。
对于复杂的电路,要借助电路设计软件(protel99se\dxp 或者altium designer)制作印刷电路板(PCB板),再进行元器件的焊接构成实际电路。
附录2:Multisim 2001 安装方法
一、打开文件夹中的Multisim 2001文件中,运行SETUP.EXE安装。
在安装时,重新启动计算机一次。
二、电脑从新启动后在“开始>程序”中找到STARTUP项,运行后,继续进行安装,安装过程中,第一次要求输入“CODE"码时,键入:“PP-0411-48015-7464-32084”后,会提示“VALID SERIAL NUMBER FOR MULTISIM 2001 POWER-PRO”,按“确定”,又会出现一个“fea ture code”框,输入“FC-6424-04180-0044-13881”后,
在弹出的对话框中选择“取消”,一路确定即可完成安装。
三.1.运行VERILOG目录内的SETUP安装(这一步可以不做)
2.运行FPGA目录内的SETUP安装
3.将CRACK目录内的LICMGR.DLL拷贝到WINDOWS系统的SYSTEM 目录内
4.并将VERILOG安装目录内的同名文件(即LICMGR.DLL)删除
5.将SILOS.LIC文件拷到VERILOG安装目录内覆盖原文件,并作如下编辑:(编辑时用右键记事本打开,编辑好后保存)
6.将“COMPUTER_NAME”替换为你的机器名(如果你是BC不知道计算机名就去控制面板里查看一下用户账户即可)
7.将“D:\MULTISIM\VERILOG\PATH_TO_SIMUCAD.EXE”替换为你的
实际安装路径。
如此你便可以使用VERILOG了。
四:安装之后,运行MULTISIM2001,会要求输入“RELEASE CODE",不用着急,
记下“SERIAL NUMBER"和“SIGNATURE NUMBER",
下面以WIN2000操作系统为例说明如何获得注册码,在Multisim2001安装好后:
第一步:在硬盘上建立一个叫333的目录(文件夹),比如在D:下建立一个叫333的目录(文件夹)
第二步:把Multisim2001目录中的一个叫Crack的目录中的所有文件都复制到这个333目录中
第三步:复制好之后进入这个复制在333中的Crack目录,把其中的KEYGEN.EXE改名为reg.exe
第四步:选WINDOS“开始按钮”中的“运行...”,在运行中输入命令:command 这样就进入了DOS方式
如果是98或者其他操作系统直接进MS-DOS就可以了。
第五步:在DOS下,用CD命令进入D:\333 目录下,否则DOS找不到reg.exe这个文件
cd d:\333 回车
第六步:当DOS提示符处于D:\333之后输入命令:
reg>>1.txt
或者
reg.exe>>1.txt
之后回车
回车后输入软件给你的SERIAL NUMBER,比如:PP-0411-48015-7464-32084
输入完成后回车,再输入软件给你的SIGNATURE NUMBER,比如:94405-14690
再回车就完成了!
在这个目录中会生成一个叫1.TXT的文件,注册码就在里面了!
(关键是运行keygen.exe时,要把生成码管道到一个文本文件中,否则运行后自动关闭看不到生成码)
操作结束之后,回到WINDOWS下,打开333的目录就会看到这个自动产生的叫1.TXT的文件,双击打开它就可以看到:
这个Request Code is : 012294364450
它就是注册机结合你的系统算出来的注册码了!需要注意的是,每台机器的都不一样。
到此解密全部完成,你可以无限期无限制的使用Multisim2001了
附录3:下一学期第一周电子工艺实习主要任务安排
1、学习用protel软件设计PCB板(可以自己先自学,本专业学生必备工具,或者是altium designer软件)
2、手工焊接收音机/对讲机并调试(购买套件每人一套约20元)。
