【CN209433944U】一种高清晰环视屏蔽线缆【专利】

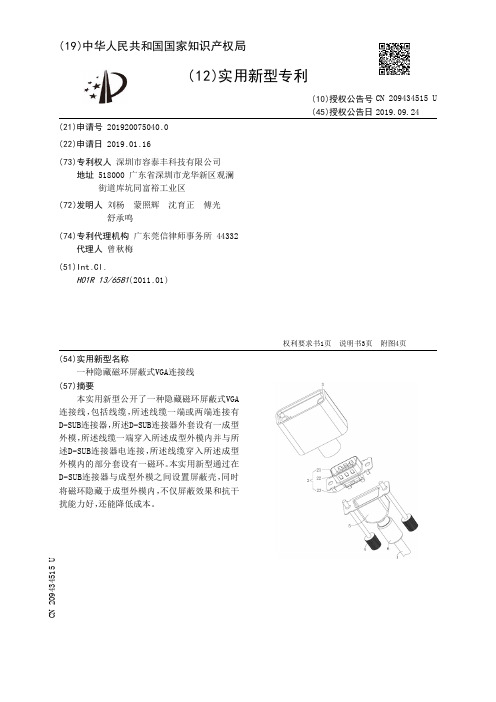

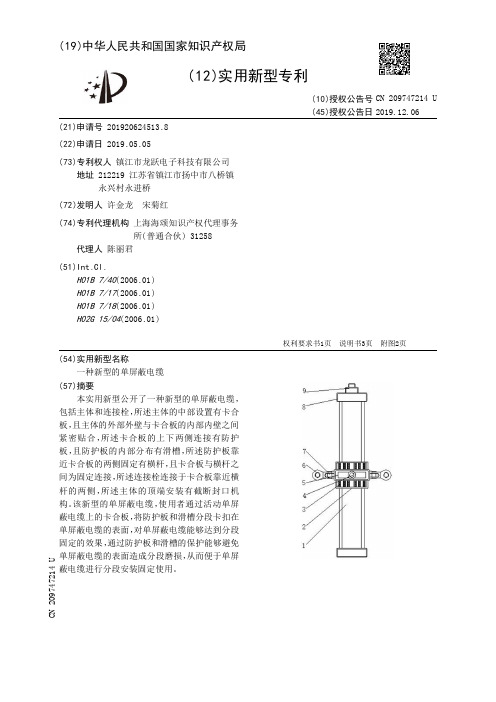

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920624513.8(22)申请日 2019.05.05(73)专利权人 镇江市龙跃电子科技有限公司地址 212219 江苏省镇江市扬中市八桥镇永兴村永进桥(72)发明人 许金龙　宋菊红　(74)专利代理机构 上海海颂知识产权代理事务所(普通合伙) 31258代理人 陈丽君(51)Int.Cl.H01B 7/40(2006.01)H01B 7/17(2006.01)H01B 7/18(2006.01)H02G 15/04(2006.01)(54)实用新型名称一种新型的单屏蔽电缆(57)摘要本实用新型公开了一种新型的单屏蔽电缆，包括主体和连接栓，所述主体的中部设置有卡合板，且主体的外部外壁与卡合板的内部内壁之间紧密贴合，所述卡合板的上下两侧连接有防护板，且防护板的内部分布有滑槽，所述防护板靠近卡合板的两侧固定有横杆，且卡合板与横杆之间为固定连接，所述连接栓连接于卡合板靠近横杆的两侧，所述主体的顶端安装有截断封口机构。

该新型的单屏蔽电缆，使用者通过活动单屏蔽电缆上的卡合板，将防护板和滑槽分段卡扣在单屏蔽电缆的表面，对单屏蔽电缆能够达到分段固定的效果，通过防护板和滑槽的保护能够避免单屏蔽电缆的表面造成分段磨损，从而便于单屏蔽电缆进行分段安装固定使用。

权利要求书1页 说明书3页 附图2页CN 209747214 U 2019.12.06C N 209747214U权　利　要　求　书1/1页CN 209747214 U1.一种新型的单屏蔽电缆，包括主体(1)和连接栓(6)，其特征在于：所述主体(1)的中部设置有卡合板(5)，且主体(1)的外部外壁与卡合板(5)的内部内壁之间紧密贴合，所述卡合板(5)的上下两侧连接有防护板(2)，且防护板(2)的内部分布有滑槽(3)，所述防护板(2)靠近卡合板(5)的两侧固定有横杆(7)，且卡合板(5)与横杆(7)之间为固定连接，所述连接栓(6)连接于卡合板(5)靠近横杆(7)的两侧，所述主体(1)的顶端安装有截断封口机构(8)，且截断封口机构(8)的顶部连接固定有手柄(9)，所述卡合板(5)的中部安装有限定柱(4)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920576828.X(22)申请日 2019.04.25(73)专利权人 四川韦克电缆有限公司地址 610400 四川省成都市金堂县成都-阿坝工业集中发展区内(72)发明人 林奎　李文超　谢德军　胡德群　(74)专利代理机构 成都睿道专利代理事务所(普通合伙) 51217代理人 杨洪婷(51)Int.Cl.H01B 7/17(2006.01)H01B 7/18(2006.01)H01B 7/28(2006.01)H01B 7/288(2006.01)(54)实用新型名称一种加强型屏蔽电缆(57)摘要本实用新型公开的属于通信配件技术领域，具体为一种加强型屏蔽电缆，包括外护套、屏蔽套、填充层和内套，所述外护套的圆周内壁套接所述屏蔽套，所述屏蔽套的圆周内壁套接所述填充层，所述填充层的圆周内壁套接所述内套，所述外护套的圆周内壁一体成型连接有内护套，该种加强型屏蔽电缆，通过配件的组合运用，可有效提高电缆的屏蔽效果，金属编织网配合填充层进行使用，当填充层与内套粘接后，金属编织网可紧固的包裹在内套的外部，不会出现偏转剥落的情况，配合屏蔽套内的止水带，可在遇外部水源的情况下，配合阻水粉对水源进行阻隔，防止金属编织网遇水出现腐蚀锈斑的情况，保证了屏蔽效果和电缆使用寿命。

权利要求书1页 说明书3页 附图2页CN 209496645 U 2019.10.15C N 209496645U权　利　要　求　书1/1页CN 209496645 U1.一种加强型屏蔽电缆，其特征在于：包括外护套(100)、屏蔽套(200)、填充层(300)和内套(400)，所述外护套(100)的圆周内壁套接所述屏蔽套(200)，所述屏蔽套(200)的圆周内壁套接所述填充层(300)，所述填充层(300)的圆周内壁套接所述内套(400)，所述外护套(100)的圆周内壁一体成型连接有内护套(110)，所述屏蔽套(200)的圆周内壁套接有金属编织网(210)，所述金属编织网(210)的圆周内壁套接有止水带(220)，所述止水带(220)的圆周内壁套接有绝缘包带(230)，所述内套(400)的圆周内壁套接有导芯(410)。

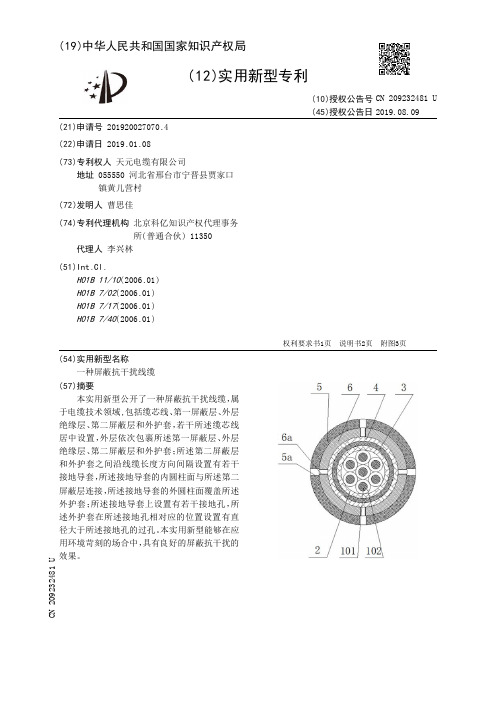

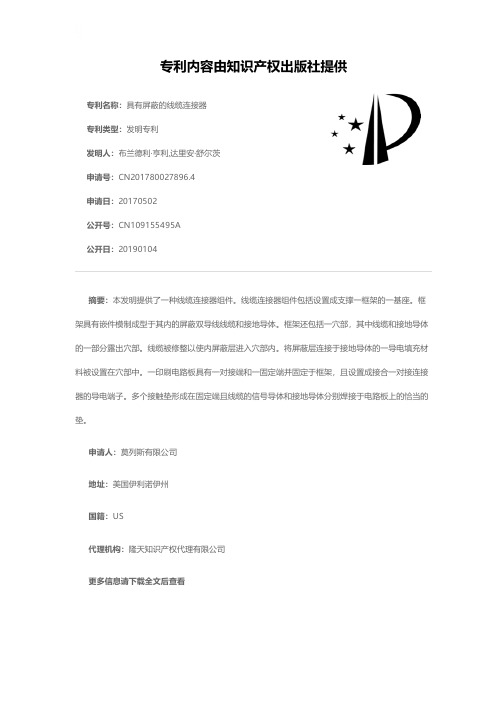

专利名称：具有屏蔽的线缆连接器
专利类型：发明专利
发明人：布兰德利·亨利,达里安·舒尔茨申请号：CN201780027896.4
申请日：20170502
公开号：CN109155495A
公开日：
20190104
专利内容由知识产权出版社提供
摘要：本发明提供了一种线缆连接器组件。

线缆连接器组件包括设置成支撑一框架的一基座。

框架具有嵌件模制成型于其内的屏蔽双导线线缆和接地导体。

框架还包括一穴部，其中线缆和接地导体的一部分露出穴部。

线缆被修整以使内屏蔽层进入穴部内。

将屏蔽层连接于接地导体的一导电填充材料被设置在穴部中。

一印刷电路板具有一对接端和一固定端并固定于框架，且设置成接合一对接连接器的导电端子。

多个接触垫形成在固定端且线缆的信号导体和接地导体分别焊接于电路板上的恰当的垫。

申请人：莫列斯有限公司
地址：美国伊利诺伊州
国籍：US
代理机构：隆天知识产权代理有限公司
更多信息请下载全文后查看。

专利名称：一种电子设备屏蔽装置
专利类型：实用新型专利
发明人：孙天彦,张小奇,吕佳欣,罗明月,李瑶,王彬琪,毕倡源,项文田,王世峰,赵子玉,鲍美琦,韩冬,魏文净,关贺嘉申请号：CN201822170935.0
申请日：20181224
公开号：CN209449144U
公开日：
20190927
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电子设备屏蔽装置，两个滑槽之间设置有安装架，安装架顶端与底端均焊接有滑板，安装架一侧设置有散热组件，第一散热片中部设置有第一热管，安装孔上方设置有T型管，第二散热片中部设置有第二热管，第二热管一侧设置有散热风扇，T型管底端与第一热管之间设置有连接组件，T型管底端套接有限位环，连接管底端两侧均粘接有橡胶片，本实用新型电子设备散发的热量通过第一热管传递至第二热管，再由散热风扇散热，在保证密封效果的同时提高散热效果，通过连接管连接T型管与第一热管，连接时通过弹簧片与橡胶片卡在连接的缝隙内保证密封效果，拆卸方便，易于更换电子元件。

申请人：长春师范大学
地址：130032 吉林省长春市二道区长吉北路677号
国籍：CN
代理机构：北京君泊知识产权代理有限公司
代理人：王程远
更多信息请下载全文后查看。

专利名称：一种屏蔽效果好的高清视频连接器及使用方法专利类型：发明专利
发明人：葛厚灿,王春
申请号：CN202011308736.7
申请日：20201120
公开号：CN112490780B
公开日：
20220524
专利内容由知识产权出版社提供
摘要：本发明公开了一种屏蔽效果好的高清视频连接器及使用方法，涉及高清视频连接器技术领域，为解决现有的高清视频连接器磁屏蔽效果较差的问题。

所述外壳由坡莫合金内壳、涡流屏蔽层和绝缘橡胶组成，且涡流屏蔽层固定于坡莫合金内壳与绝缘橡胶之间，所述外壳的下端固定设置有固定块，所述外壳的内部设置有内腔，所述内腔内部的中间位置处固定安装有收束机构，所述内腔内部的下端安装有接头，所述接头的后端安装有端子，所述接头底部的两侧均固定设置有滑轨，所述外壳后端的两侧均设置有滑槽，所述固定块的内部安装有屏蔽底板，所述固定块上端的两侧均固定设置有固定柱，所述固定柱的内部安装有固定螺栓。

申请人：安徽兄弟电子有限公司
地址：232200 安徽省淮南市寿县寿春镇九龙工业园
国籍：CN
代理机构：南京禾易知识产权代理有限公司
代理人：王彩君
更多信息请下载全文后查看。
