中考第一轮复习第二十三讲《视图与投影》专题训练

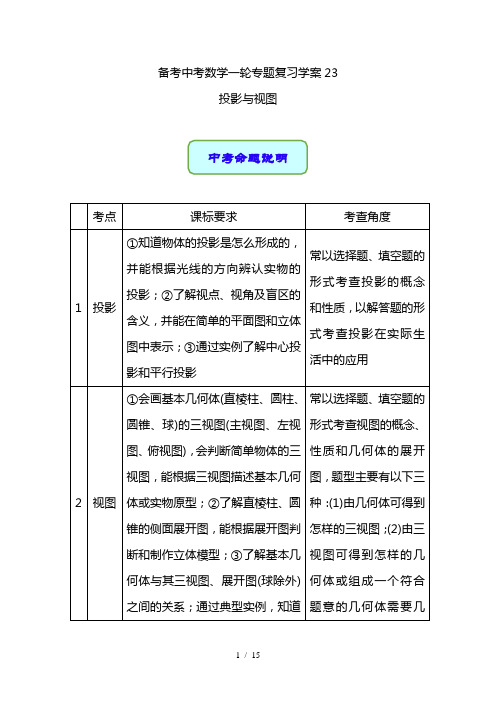

备考中考数学一轮专题复习学案23投影与视图这种关系在现实生活中的应用个小正方体；(3)几何体的展开图1.投影的定义：用光线照射物体，在地面上或墙壁上得到的影子，叫做物体的投影．2.平行投影：由平行光线（如太阳光线）形成的投影称为平行投影．3.中心投影：由同一点发出的光线所形成的投影称为中心投影．4.正投影：投影线垂直于投影面的投影叫做正投影．5.视点、视线、盲区：人朝着某个方向看时，眼睛的位置称为视点，由视点发出的线称为视线，视线之外看不到的地方称为盲区．【例1】（2019·通辽20/26）两栋居民楼之间的距离CD＝30m，楼AC和BD均为10层，每层楼高为3m．上午某时刻，太阳光线GB与水平面的夹角为30°，此刻楼BD的影子会遮挡到楼AC 的第几层？（参考数据：3≈1.7，2≈1.4）典型例题知识点梳理知识点1：投影【解答】解：设太阳光线GB 交AC 于点F ，过F 作FH ⊥BD 于H ，由题意知，AC ＝BD ＝3×10＝30m ，FH ＝CD ＝30m ，∠BFH ＝∠α＝30°，在Rt △BFH 中，tan ∠BFH ＝BH FH ＝30BH 3，∴BH ＝303＝310×1.7＝17，∴FC ＝HD ＝BD ﹣BH ≈30﹣17＝13， ∵133≈4.3，所以在四层的上面，即第五层， 答：此刻楼BD 的影子会遮挡到楼AC 的第5层． 1.视图：当我们从某一角度观察一个实物时，所看到的图像叫做物体的一个视图．2.物体的三视图特指主视图、俯视图、左视图．（1）主视图：在正面内得到的由前向后观察物体的视图，叫做主视图．（2）俯视图：在水平面内得到的由上向下观察物体的视图，叫做俯视图．知识点梳理 知识点2： 视图（3）左视图：在侧面内得到的由左向右观察物体的视图，叫做左视图，有时也叫做侧视图．3.画三视图的要素：画三视图时，三个视图要放在正确的位置，并且使主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等．【例2】（2019•包头4/26）一个圆柱的三视图如图所示，若其俯视图为圆，则这个圆柱的体积为（）A．24 B．24πC．96 D．96π【答案】B．【解答】解：由三视图可知圆柱的底面直径为4，高为6，∴底面半径为2，∴V＝πr2h＝22×6•π＝24π，故选：B．1．（2016•北京14/29）如图，小军、小珠之间的距离为2.7 m，他们在同一盏路灯下的影长分别为1.8 m，1.5 m，已知小军、小珠巩固训练典型例题的身高分别为1.8 m，1.5 m，则路灯的高为m.2.（2019•赤峰5/26）如图是一个几何体的三视图，则这个几何体是（）A．三棱锥B．圆锥C．三棱柱D．圆柱3.（2019·通辽4/26）下列几何体是由4个相同的小正方体搭成的，其中左视图和俯视图相同的是（）A．B．C．D．4.（2019·天津市5/25）如图是一个由6个相同的正方体组成的立体图形，它的主视图是（）A．B．C．D．5.（2019·重庆市2/26）如图是由4个相同的小正方体组成的一个立体图形，其主视图是（）A．B．C．D．6.（2019·河南省5/23）如图①是由大小相同的小正方体搭成的几何体，将上层的小正方体平移后得到图②．关于平移前后几何体的三视图，下列说法正确的是（）A．主视图相同B．左视图相同C．俯视图相同D．三种视图都不相同7.（2019·河北省14/26）图2是图1中长方体的三视图，若用S表示面积，S主＝x2+2x，S左＝x2+x，则S俯＝（）A．x2+3x+2 B．x2+2 C．x2+2x+1 D．2x2+3x 8.（2019·北京市11/28）在如图所示的几何体中，其三视图中有矩形的是．（写出所有正确答案的序号）9.（2019·安徽省3/23）一个由圆柱和长方体组成的几何体如图水平放置，它的俯视图是（）A．B．C．D．10.（2019•呼和浩特7/25）如图是一个几何体的三视图，其中主视图与左视图完全一样，则这个几何体的表面积是（）A．80﹣2πB．80+4πC．80 D．80+6π11.（2018·通辽5/26）如图，一个几何体的主视图和左视图都是边长为6的等边三角形，俯视图是直径为6的圆，则此几何体的全面积是（）A．18πB．24πC．27πD．42π12.（2018·兴安盟呼伦贝尔3/26）如图，是一个长方体的主视图与左视图，由图示数据（单位：)cm可得出该长方体的体积是()A．38cm C．6 3cm D．18 3cm 9cm B．313.（2018·呼和浩特4/25）下面是几个一样的小正方体摆出的立体图形的三视图，由三视图可知小正方体的个数为（）A．6个B．5个C．4个D．3个14.（2018·赤峰5/26）如图是一个空心圆柱体，其俯视图是（）A．B．C．D．15.（2018·包头2/26）如图，是由几个大小相同的小立方块所搭几何体的俯视图，其中小正方形中的数字表示在该位置的小立方块的个数，则这个几何体的主视图是（）A．B．C．D．16.（2018·巴彦淖尔5/24）如图是一个几何体的三视图，则这个几何体的表面积是（）A．60π+48 B．68π+48 C．48π+48 D．36π+48 17.（2015•兰州24/28）如图，在一面与地面垂直的围墙的同一侧有一根高10米的旗杆AB和一个高度未知的电线杆CD，它们都与地面垂直.为了测得电线杆的高度，一个小组的同学进行了如下测量：某一时刻，在太阳光的照射下，旗杆落在围墙上的影子EF的长度为2米，落在地面上的影子BF的长为10米；而电线杆落在围墙上的影子GH的长度为3米，落在地面上的影子DH的长为5米.依据这些数据，该小组的同学计算出了电线杆的高度.（1）该小组的同学在这里利用的是____________投影的有关知识进行计算的；（2）试计算出电线杆的高度，并写出计算的过程.1．【答案】3．【解答】解：方法一：如下图，因为小军、小珠都身高与影长相等，所以，∠E＝∠F＝45°，所以，AB＝BE＝BF，设路灯的高AB为x m，则BD＝x－1.5，BC＝x－1.8，又CD＝2.7，所以，x－1.5＋x－1.8＝2.7，解得：x＝3（m）.巩固训练参考答案方法二：如图：∵CD ∥AB ∥MN ，∴△ABE ∽△CDE ，△ABF ∽△MNF ， ∴CD DE AB BE =，FN MN FB AB=， 即：1.8 1.81.8AB BD =+，1.5 1.51.5 2.7AB BD =+-， 解得：AB =3 m ，答：路灯的高为3 m.2.【答案】B ．【解答】解：由于主视图和左视图为三角形可得此几何体为锥体，由俯视图为圆形可得为圆锥．故选：B ．3.【答案】B ．【解答】解：A 、左视图第一层两个小正方形，俯视图第一层一个小正方形，故A 不符合题意；B 、左视图和俯视图相同，故B 符合题意；C 、左视图第一层两个小正方形，俯视图第一层一个小正方形，故C 不符合题意；D 、左视图是一列两个小正方形，俯视图一层三个小正方形，故D不符合题意；故选：B．4.【答案】B．【解答】解：从正面看，共有3列，每列的小正方形的个数从左到右依次为1、1、2．故选：B．5.【答案】A．【解答】解：从正面看易得第一层有2个正方形，第二层左边有一个正方形，如图所示：．故选：A．6.【答案】C．【解答】解：图①的三视图为：图②的三视图为：故选：C．7.【答案】A．【解答】解：∵S主＝x2+2x＝x（x+2），S左＝x2+x＝x（x+1），∴俯视图的长为x+2，宽为x+1，则俯视图的面积S俯＝（x+2）（x+1）＝x2+3x+2，故选：A．8.【答案】①②．【解答】解：长方体主视图，左视图，俯视图都是矩形，圆柱体的主视图是矩形，左视图是矩形，俯视图是圆，圆锥的主视图、左视图是等腰三角形，俯视图是带有圆心的圆，故答案为：①②．9.【答案】C．【解答】解：几何体的俯视图是：故选：C．10.【答案】B．【解答】解：由三视图可知，该几何体是长方体，中间是空心圆柱体，正方体的长宽高分别为4，4，3，圆柱体直径为2，高为3，正方体表面积：4×4×2+4×3×4＝80，圆柱体表面积2×3＝6π，上下表面空心圆面积：2π，∴这个几何体的表面积是：80+6π﹣2π＝80+4π，故选：B．11.【答案】C．【解答】解：圆锥的全面积＝π×32+π×3×6＝27π．故选：C．12.【答案】D．【解答】解：观察其视图知：该几何体为立方体，且立方体的长为3cm，宽为2cm，高为3cm，故其体积为：3⨯⨯=，33218cm故选：D．13.【答案】C．【解答】解：综合三视图，这个立体图形的底层应该有3个，第二层应该有1个小正方体，因此构成这个立体图形的小正方体的个数是3+1＝4个．故选：C．14.【答案】D．【解答】解：该空心圆柱体的俯视图是故选：D．15.【答案】C．【解答】解：由俯视图知该几何体共2列，其中第1列前一排1个正方形、后1排2个正方形，第2列只有前排2个正方形，所以其主视图为：故选：C ．16.【答案】A ．【解答】解：此几何体的表面积为π•42××2+•2π•4×6+（4+4）×6＝60π+48，故选：A ．17.【答案】（1）平行；（2）7 m.【解答】解：（1）平行；（2）连接AM 、CG ，过点E 作EN ⊥AB 于点N ，过点G 作GM ⊥CD 于点M ，则BN =EF=2,GH =MD =3，EN=BF =10，DH =MG =5所以AN =10-2=8， 有平行投影可知：MG CM NE AN =即53108-=CD . 解得CD =7.所以电线杆的高度为7 m. MN。

视图与投影一、选择题①是一些大小相同的小正方体组成的几何体，其主视图如图②所示，则其俯视图是（ ）2.一个几何体由一些大小相同的小正方体组成，如图是它的主视图和俯视图，那么组成该几何体所需小正方体的个数最少为（ ） （A ）3 （B ） 4 (C) 5 (D)6 3.右图是某一几何体的三视图，则这个几何体是（ ）． A ．长方体 B ．圆锥 C ．圆柱 D ．正三棱柱4.一个正方体的表面展开图如图所示，每个面内都标注了字母，如果从正方体的右面看是面D ，面C 在后面，则正方体的上面是（ ）5.如图，晚上小亮在路灯下散步，在小亮由A 处径直走到B 处这一 过程中，他在地上的影子（ ） A ．逐渐变短B ．先变短后变长C ．先变长后变短D ．逐渐变长6.如图，骰子是一个质量均匀的小正方体，它的六个面上分别刻有1~6 个点．小明仔细观察骰子，发现任意相对两面的点数和都相等．这枚骰子向上的一面的点数是5，它的对面的点数是（ ） A ．1 B ．2C ．3D ．6二、填空题1.如图是由一些相同长方体的积木块搭成的几何体的三视图，则此几何体共由________块长方体的积木搭成主视图左视图俯视图2.如图中物体的一个视图（a ）的名称为_ _．从正面看（a ）几何体的三视图如图所示（其中标注的a b c ，，为相应 的边长），则这个几何体的体积是 ．4.陈老师要为他家的长方形餐厅(如图)选择一张餐桌，并且想按如下要求摆放：餐桌一侧靠墙，靠墙对面的桌边留出宽度不小于80cm 的通道，另两边各留出宽度不小于60cm 的通道．那么在下面四张餐桌中，其大小规格符合要求的餐桌编号是 (把符合要求的编号都写上)．5.三角尺在灯泡O 的照射下在墙上形成影子（如图所示）. 现测得20cm 50cm OA OA '==，，这个三角尺的周长与 它在墙上形成的影子的周长的比是 ．6.如图,如图是某几何体的主视图、俯视图,则组成该几何体 最多需 块小立方块,最少需 块小立方块．7.如图，身高为的某学生想测量一棵大树的高度，她沿着树影BA 由B 到A 走去，当走到C 点时，她的影子顶端正好与树的影子顶端重合，测得BC=3m , CA=1m, 则树的高度为 ｍ 。

中考数学总复习《投影与视图》专项提升练习题(附答案) 学校:___________班级：___________姓名：___________考号：___________知识点一：与投影有关的基本概念1.投影：用光线照射物体，在某个平面上得到的影子叫做物体的投影。

2.平行投影：由平行光线形成的投影是平行投影。

3.中心投影：由同一点发出的光线形成的投影叫做中心投影。

4.正投影：投影线垂直于投影面产生的投影叫做正投影。

知识点二：与视图有关的基本概念1.视图：从某一方向观察一个物体时，所看到的平面图形叫做物体的一个视图。

视图可以看作物体在某一方向光线下的正投影。

2.主视图、俯视图、左视图（1）对一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；（2）在水平面内得到的由上向下观察物体的视图，叫做俯视图；（3）在侧面内得到的由左向右观察物体的视图，叫做左视图。

主视图与俯视图的长对正；主视图与左视图的高平齐；左视图与俯视图的宽相等。

知识点三：视图知识的应用1.通过三视图制作立体模型的实践活动，体验平面图形向立体图形转化的过程，体会三视图表示立体图形的作用，进一步感受立体图形与平面图形之间的联系。

2.由三视图判断几何体形状主要考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．本章内容要求学生经历实践探索，了解投影、投影面、平行投影和中心投影的概念。

通过下面知识导图加深对本章内容的了解。

《投影与视图》单元检测试卷一、选择题（每小题3分，共36分）1.下列几何体中，主视图和左视图都为矩形的是( )2.如图所示，小明从左面观察一个圆柱体和一个正方体，看到的是( )3.如果一个圆锥的主视图是正三角形，则其侧面展开图的圆心角为( )A.120°B.约156°C.180°D.约208°4.如图，是由棱长为1的正方体搭成的积木的三视图，则图中棱长为1的正方体的个数是( )A.4个B.5个C.6个D.7个5.有一个正方体，六个面上分别写有数字1、2、3、4、5、6，有三个人从不同的角度观察的结果如图所示.如果记6的对面的数字为a，2的对面的数字为b，那么a＋b的值为( )A.3B.7C.8D.116.将一个圆形纸板放在太阳光下，它在地面上所形成的影子的形状不可能是( )A.圆B.三角形C.线段D.椭圆7.身高1.8米的人在阳光下的影长是1.2米，同一时刻一根旗杆的影长是6米，则它的高度是( )A.10米B.9米C.8米D.10.8米8.如图，A、D是电线杆AB上的两个瓷壶，AC和DE分别表示太阳光线，若某一时刻线段AD在地面上的影长CE＝1m，BD在地面上的影长BE＝3m，瓷壶D到地面的距离DB＝20m，则电线杆AB的高为( )A.15mB.803m C.21m D.m9.在同一时刻的阳光下,小明的影子比小强的影子长,那么在同一路灯下( )A.小明的影子比小强的影子长B.小明的影子比小强的影子短C.小明和小强的影子一样长D.无法判断谁的影子长10.这是圆桌正上方的灯泡(看作一个点)发出的光线照射桌面后，在地面上形成阴影(圆形)的示意图，已知桌面的直径为1.2米，桌面距离地面1米，若灯泡距离地面3米，则地面上阴影部分的面积为( )A.0.36π平方米B.0.81π平方米C.2π平方米D.3.24π平方米11.当太阳光线与地面成40°角时，在地面上的一棵树的影长为10m，树高h（单位：m）的范围是（）A.3＜h＜5B.5＜h＜10C.10＜h＜15D.15＜h＜2012.如图是某几何体的三视图及相关数据，则判断正确的是( )A.a＞cB.b＞cC.4a2＋b2=c2D.a2＋b2=c2二、填空题（每空3分，共30分）13.如图，四个几何体中，它们各自的三个视图(主视图、左视图和俯视图)有两个相同，而另外一个不同的几何体是 .(填写序号)14.如图是一个三棱柱，它的正投影是下图中的________(填序号).15.如图所示，是一个圆锥在某平面上的正投影，则该圆锥的侧面积是.16.如图，为了测量学校旗杆的高度，小东用长为3.2 m的竹竿做测量工具.移动竹竿使竹竿、旗杆顶端的影子恰好落在地面的同一点，此时，竹竿与这一点相距8 m，与旗杆相距22 m，则旗杆的高为________m.17.三棱柱的三视图如图所示，在△EFG中，EF=8cm，EG=12cm，∠EGF=30°，则AB的长为________cm.18.一个由小立方块搭成的几何体,其左视图、主视图如图所示, 这个几何体最少由个小立方块搭成的 .三、解答题（7个小题，共66分）19.用7个大小相同的小正方体搭成的几何体如左图所示，请你在右边的方格中画出该几何体的三种视图(用较粗的实线进行描绘)：20.如图所示，有甲、乙两根木杆，甲木杆的影子刚好落在乙杆与地面接触点处.（1）你能画出此时太阳光线及乙杆的影子吗？（不能画，说明理由；能画，用线段表示影子）（2）在所画的图形中有相似三角形吗？为什么？（3）从图中分析高杆与低杆的影子与它们的高度之间有什么关系？与同学进行交流.21.如图是某几何体的展开图.(1) 请根据展开图画出该几何体的主视图；(2) 若中间的矩形长为20πcm，宽为20cm，上面扇形的中心角为240°，试求该几何体的表面积.22.如图是一粮仓，其顶部是一圆锥，底部是一圆柱.(1)画出粮仓的三视图；(2)若圆柱的底面圆的半径为1 m，高为2 m，求圆柱的侧面积；(3)假设粮食最多只能装到与圆柱同样高，则最多可以存放多少立方米的粮食？23.如图所示是一个几何体的三视图，一只蚂蚁要从该几何体的顶点A处，沿着几何体的表面到和A相对的顶点B处吃食物，那么它需要爬行的最短路径的长度是多少？24.如图，九年级(1)班的小明与小艳两位同学去操场测量旗杆DE 的高度，已知直立在地面上的竹竿AB 的长为3 m.某一时刻，测得竹竿AB 在阳光下的投影BC 的长为2 m.(1)请你在图中画出此时旗杆DE 在阳光下的投影，并写出画图步骤；(2)在测量竹竿AB 的影长时，同时测得旗杆DE 在阳光下的影长为6 m ，请你计算旗杆DE 的高度.25.如图，某居民小区有一朝向为正南方向的居民楼，该居民楼的一楼是高6 m 的小区超市，超市以上是居民住房.在该楼的前面15 m 处要盖一栋高20 m 的新楼，当冬季正午的阳光与水平线的夹角为32°时 (1)问：超市以上的居民住房的采光是否有影响?(2)若要使超市采光不受影响，两楼应至少相距多少米?(结果保留整数，参考数据：sin 32°≈0.53，cos 32°≈0.85，tan 32°≈58)答案1.B2.D3.C4.C.5.B6.B7.B.8.B.9.D10.B.11.B12.D.13.答案为：③④.14.答案为：②15.答案为：154π.16.答案为：12.17.答案为：618.答案为：519.解：如图所示：20.解：（1）乙杆的影子如图中BC.（2）图中存在相似三角形，即△ABC∽△DCE.因为两条太阳光线AB∥DC，两杆AC∥DE.（3）在同一时刻杆越高，它的影子就越长，反之则短，即影长与杆高成正比.21.解：(1)主视图如图(2)表面积为S 扇形＋S 矩形＋S 圆. ∵S 扇形=12lR ，而20π=n πR180∴R=20×180240=15(cm). S 扇形=12lR=12×20π×15=150π(cm 2).S 矩形=长×宽=20π×20=400π(cm 2)，S 圆=π(20π2π)2=100π(cm 2).S 表=150π＋400π＋100π=650π(cm 2). 22.解：(1)粮仓的三视图如图所示： (2)S 圆柱侧=2π·1×2=4π m 2(3)V=π×12×2=2π(m 3)，即最多可存放2π m 3的粮食 23.解：该几何体为如图所示的长方体.由图知，蚂蚁有三种方式从点A 爬向点B且通过展开该几何体可得到蚂蚁爬行的三种路径长度分别为 l 1=32＋4＋62=109(cm)； l 2=42＋3＋62=97(cm)； l 3=62＋3＋42=85(cm).通过比较，得最短路径长度是85 cm.24.解：(1)如图，线段EF 就是此时旗杆DE 在阳光下的投影.作法：连接AC ，过点D 作DF ∥AC ，交直线BE 于点F ，则线段EF 即为所求.(第22题) (2)∵AC ∥DF ∴∠ACB ＝∠DFE.又∠ABC ＝∠DEF ＝90°∴△ABC ∽△DEF.∴AB DE ＝BCEF.∵AB＝3 m，BC＝2 m，EF＝6 m∴3DE ＝2 6.∴DE＝9 m.∴旗杆DE的高度为9 m.25.解：(1)如图，设CE＝x m，则AF＝(20-x)m.∵tan 32°＝AF：EF，即20-x＝15·tan 32°∴x≈11.∵11>6∴超市以上的居民住房的采光有影响.(2)当tan 32°＝AB：BC时，BC≈20×1.6＝32(m) ∴若要使超市采光不受影响，两楼应至少相距32 m.。

投影与视图1．如图中影子是中心投影的有()A．0个B．1个C．2个D．3个2．如图所示的几何体由5个大小相同的立方块搭成，则该几何体的左视图是()3．下列几何体中，三视图的三个视图完全相同的几何体是()4．如图所示的几何体的俯视图可能是()5．如图所示的几何体，从正面看，得到的平面图形是()6.如图是一个立体图形的三视图，该立体图形是()A．三棱柱B．圆柱C．三棱锥D．圆锥7．北宋时期的汝官窑天蓝釉刻花鹅颈瓶是河南博物院九大镇院之宝之一，具有极高的历史价值、文化价值．如图所示，关于它的三视图，下列说法正确的是()A．主视图与左视图相同B．主视图与俯视图相同C．左视图与俯视图相同D．三种视图都相同8．由若干个完全相同的小正方体搭成的几何体的主视图和左视图如图所示，则搭成该几何体所用的小正方体的个数最多是()A．6B．7C．8D．99．沿正方体相邻的三条棱的中点截掉一部分，得到如图所示的几何体，则它的主视图是()10．某同学学习了正方体的表面展开图后，在如图所示的正方体的表面展开图上写下了“传承红色文化”六个字，还原成正方体后，“红”的对面是( )A ．传B ．承C ．文D ．化 11．某款“不倒翁”(如图1)的主视图是图2，PA ，PB 分别与AMB ︵所在圆相切于点A ，B.若该圆半径是10 cm ，∠P ＝60°，则主视图的面积为______cm 2.12．一个几何体由几个大小相同的小立方块搭成，它的主视图和俯视图如图所示，则搭成这个几何体的小立方块最多有________个．13．两汉文化看徐州，桐桐在徐州博物馆“天工汉玉”展厅参观时了解到玉璧，玉环为我国的传统玉器，通常为正中带圆孔的扁圆形器物，据《尔雅·释器》记载：“肉倍好，谓之璧；肉好若一，调之环．”如图1，“肉”指边(阴影部分)，“好”指孔，其比例关系见图示，以考古发现来看，这两种玉器的“肉”与“好”未必符合该比例关系．(1)若图1中两个大圆的直径相等，则璧与环的“肉”的面积之比为_________；(2)利用圆规与无刻度的直尺，解决下列问题(保留作图痕迹，不写作法)：①图2为徐州狮子山楚王墓出土的“雷纹玉环”及其主视图，试判断该件玉器的比例关系是否符合“肉好若一”？②图3表示一件圆形玉坯，若将其加工成玉璧，且比例关系符合“肉倍好”，请画出内孔．参考答案1．D 2.A 3.D 4.C 5.A 6.D 7.A 8.B 9．D 10.D11．1003＋200π3 12．6 13．解：(1)32∶27(2)①在该圆环任意画两条相交的线，交点在外圆的圆上，且与外圆的交点分别为A ，B ，C ，则分别以点A ，B 为圆心，大于12AB 长为半径画弧，交于两点，连接这两点，同理可画出线段AC 的垂直平分线，线段AB ，AC 的垂直平分线的交点即为圆心O ，过圆心O 画一条直径，以点O 为圆心，内圆半径为半径画弧，看是否满足“肉好若一”的比例关系即可．由作图可知满足比例关系为1∶2∶1的关系，该玉器的比例关系符合“肉好若一”．②按照①中作出圆的圆心O ，过圆心画一条直径AB ，过点A 作一条射线，然后以点A 为圆心，适当长为半径画弧，交点分别为C ，D ，E ，且AC ＝CD ＝DE ，连接BE ，然后分别过点C ，D 作BE 的平行线，交AB于点F，G，进而以FG为直径画圆，则问题得解，如图所示．。

视图、投影与尺规作图检测题一、三视图类型一三视图的判断1.如图所示的几何体的俯视图可能是（）2.如图所示的三棱柱的主视图是（）3.左下图为某几何体的示意图，则该几何体的主视图应为（）4.如图所示的是三通管的立体图，则这个几何体的俯视图是（）5.如图是某工厂要设计生产的正六棱柱形密封罐的立体图形，它的主视图是（）6.如图①放置的一个机器零件，若其主（正）视图如图②所示，则其俯视图是（）第6题图7.如图是由6个相同的小正方体搭成的几何体，那么这个几何体的俯视图是（）8.如图，几何体上半部为正三棱柱，下半部为圆柱，其俯视图是（）9.下列几何体中，正视图是矩形的是( )10.如图，四个几何体分别为长方体、圆柱体、球体和三棱柱，这四个几何体中有三个的某一种视图都是同一种几何图形，则另一个几何体是( )11.一个几何体由大小相同的小立方块搭成，从上面看到的几何体的形状图如图所示，其中小正方形中的数字表示在该位置的小立方块的个数，则从正面看到几何体的形状图是（）类型二由三视图还原几何体及相关计算1.一个几何体的三视图如图所示，这个几何体是（）A. 棱柱B. 圆柱C. 圆锥D. 球第1题图第2题图2.如图，一个简单几何体的三视图的主视图与左视图都为正三角形，其俯视图为正方形，则这个几何体是( )A. 四棱锥B. 正方体C. 四棱柱D. 三棱锥3.下面是一个几何体的三视图，则这个几何体的形状是（）第3题图A. 圆柱B. 圆锥C. 圆台D. 三棱柱4.一个几何体的三视图如图所示，那么这个几何体是（）第4题图5.小颖同学到学校领来n盒粉笔，整齐地摞在讲桌上，其三视图如图所示，则n 的值是（）第5题图A. 6B. 7C. 8D. 96.某超市货架上摆放着某品牌红烧牛肉方便面，如图是它们的三视图，则货架上的红烧牛肉方便面至少有( )第6题图A. 8B. 9C. 10D. 117.由若干个边长为1 cm的正方体堆积成一个几何体，它的三视图如图，则这个几何体的表面积是( )A. 15 2cmcm D. 24 2cm C. 21 2cm B. 18 2第7题图第8题图8.某商品的外包装盒的三视图如图所示，则这个包装盒的体积是（）A. 200π3cmcm B. 500π3C. 1000π3cmcm D. 2000π3命题点2 投影1.下面是一天中四个不同时刻两座建筑物的影子，将它们按时间先后顺序排列正确的是（）A. （3）（1）（4）（2）B. （3）（2）（1）（4）C. （3）（4）（1）（2）D. （2）（4）（1）（3）命题点3 立体图形的展开与折叠1.在市委、市府的领导下，全市人民齐心协力，将广安成功地创建为“全国文明城市”，为此小红特制作了一个正方体玩具，其展开图如图所示，原正方体与“文”字所在的面相对的面上标的字应是( )A. 全B. 明C. 城D. 国第1题图2.下列四个图形是正方体的平面展开图的是（）3.把如图中的三棱柱展开，所得到的展开图是（ ）第3题图 第4题图4.如图，透明的圆柱形容器（容器厚度忽略不计）的高为12 cm ，底面周长为10 cm ，在容器内壁离容器底部3 cm 的点B 处有一饭粒，此时一只蚂蚁正好在容器外壁，且离容器上沿3cm 的点A 处，则蚂蚁吃到饭粒需爬行的最短路径是( )A. 13 cmB. 261 cmC. 61 cmD. 234 cm命题点4 尺规作图1.如图，在△ABC 中，∠C =90°，∠B =30以A 为圆心，任意长为半径画弧分别交AB 、AC 于点M 和N ，再分别以M 、N 为圆心，大于21MN 的长为半径画弧，两弧交于点P ，连接AP 并延长交BC 于点D ，则下列说法中正确的个数是（ ） ①AD 是∠BAC 的平分线；②∠ADC =60°；③点D 在AB 的中垂线上； ④S △DAC ：S △ABC =1∶3.A. 1B. 2C. 3D. 4第1题图2.如图所示，已知线段AB .（1）用尺规作图的方法作出线段AB 的垂直平分线l （保留作图痕迹，不要求写出作法）；（2）在（1）中所作的直线l 上任意取两点M 、N （线段AB 的上方）,连接AM 、AN 、BM 、BN ，求证：∠MAN =∠MBN .第2题图参考答案命题点1三视图类型一三视图的判断1. C【解析】圆锥的主视图、左视图和俯视图分别为等腰三角形、等腰三角形和带圆心的圆．2. B 【解析】主视图是从几何体正面看得到的图形，该几何体从正面看，是两个具有公共边的长方形组成的图形，只有选项B符合题意．3. A【解析】从前往后看，可得到本题的主视图为五边形．4. A【解析】俯视图指的是从上向下看到的平面图形．圆柱体的俯视图是长方形，圆应该在长方形的中间．5. A【解析】A选项是主视图，B选项是左视图，C选项不是这个正六棱柱形密封罐的视图，D选项是俯视图．6. D【解析】长方体的俯视图是一个长方形，从上面看共有三列，所以这个组合体的俯视图是D.7. B【解析】俯视图即从上面看物体所得的平面图形．观察图形可得，从上往下看，该几何体的小正方体共有三行三列，第一行第二列有1个，第二行每列1个，第三行第一列1个，因此B选项正确．8. C【解析】俯视图是由上往下观察几何体所得到的图形．几何体上半部为正三棱柱，下半部为圆柱，所以其俯视图由圆和其内接等边三角形组成，故选C.9. B×××10. C视图都是圆，故选C.11. D【解析】从正面看共三列，第一列有三个小正方形，第二列有两个小正方形，第三列有三个小正方形，故选D.类型二由三视图还原几何体及相关计算1. B【解析】本题的几何体是常见几何体，从正面看到的是一个矩形，从左面看到的是一个矩形，从上面看到的是一个圆，所以这个几何体为圆柱．2. A【解析】由底面是有对角线的正方形，侧面是正三角形可以推断出它是四棱锥．3. B【解析】选项名称三视图(主视图，左视图，俯视图)正误A圆柱矩形，矩形，圆×B圆锥等腰三角形，等腰三角形，带圆心的圆√C圆台等腰梯形，等腰梯形，无圆心的同心圆×D三棱柱矩形，矩形，三角形×4. C【解析】选项逐项分析正误A 圆锥的主视图和左视图是等腰三角形，俯视图为带圆心的圆×B 这个几何体由圆锥和圆柱两部分构成，因此俯视图应该为带圆心的圆×C 主视图为中间有一条竖线的矩形，左视图为矩形，俯视图为三角形√D主视图、左视图、俯视图均为三角形×5. B【解析】由主视图可得这些粉盒共有3层，由俯视图可得最底层有4盒，由主视图和左视图可得第二层有2盒，第三层有1盒，共有7盒．6. B【解析】由三视图得第一层有4碗，第二层最少有3碗，第三层最少有2碗，所以至少有9碗．7. B【解析】由几何体的三视图得几何体如解图所示，这个几何体是由4个边长为1 cm的小正方体组成，且重叠部分的面积正好为一个小正方体的表面积，则这个几何体的表面积为6×3＝18 cm2.第7题解图8. B【解析】由三视图可知该几何体是圆柱，且底面圆半径r＝5 cm，高h ＝20 cm，所以v＝πr2h＝π×52×20＝500πcm3.命题点2投影C【解析】从太阳“东升西落”入手．太阳光在物体上的投影随时间而变化，投影的方向是先朝西，再逐渐转向朝东，且影长的变化经历：长→短→长(中午时刻的影长最短)，因此(3)表示的时刻最早，(2)表示的时刻最晚；由于地球绕着太阳运转，物体的投影应从西边开始顺时针向东旋转，所以(4)表示的时间比(1)表示的时间早．故按时间顺序应排列为(3)→(4)→(1)→(2)．命题点3立体图形的展开与折叠1. C【解析】正方体的表面展开图，相对的面之间一定相隔一个正方形，“全”与“明”是相对面；“国”与“市”是相对面；“文”与“城”是相对面．2. B【解析】选项逐项分析正误A折叠后有两个面重合，缺少一个底面×B可以折叠成一个正方体√C 是“凹”字格，故不能折叠成一个正方体×D 是“田”字格，故不能折叠成一个正方体×3. B【解析】根据“两个全等的三角形，在侧面三个长方形的两侧，这样的图形围成的是三棱柱”把图中的三棱柱展开，所得到的展开图是B.4. A【解析】将圆柱沿A所在的高剪开，展平如解图所示．则MM′＝NN′＝10，作A关于MM′的对称点A′，连接A′B，则线段A′B即蚂蚁走的最短路径．过B作BD⊥A′N于D，则BD＝NE＝5，A′D＝MN＋A′M－BE＝12＋3－3＝12，在Rt△A′BD中，由勾股定理得A′B＝A′D2＋BD2＝13.第4题解图命题点4尺规作图1. D【解析】由尺规作图的作法可知，AD是∠BAC的平分线，∴①正确；∵∠BAC＝60°，AD又是∠BAC的平分线，则∠CAD＝30°，又∵∠C＝90°，则∠ADC＝60°，∴②正确；∵∠DAB＝30°，∠B＝30°，则AD＝BD，所以点D在AB的中垂线上，∴③正确；设BD＝AD＝a，因为∠CAD＝30°，∠C＝90°，则CD＝a2，根据勾股定理得：AC＝3a2，∴S△ADC＝3a28；BC＝3a2，S△ABC＝33a28，则S△DAC ：S△ABC＝3a28：33a28＝1∶3，∴④正确；正确的共有4个．2. (1)解：如解图：第2题解图①………………………………………………………………………(5分)【作法提示】分别以A、B两点为圆心，以大于12AB为半径画弧，与两弧分别有两个交点，两点确定的直线即为线段AB的垂直平分线l.(2)证明：如解图②，∵直线l是线段AB的垂直平分线，∴MA＝MB，∴∠MAB＝∠MBA，……………………(6分)同理：∠NAB＝∠NBA，∴∠MAB－∠NAB＝∠MBA－∠NBA，……………………(8分) 即：∠MAN＝∠MBN. ……………………(9分)第2题解图②。

2021年中考数学一轮复习知识点课标要求专题训练20：视图与投影（含答案）一、知识要点：1、投影(1)投影：用光线照射物体，在某个平面上得到的影子叫做物体的投影。

(2)平行投影：由平行光线形成的投影是平行投影。

(3)中心投影：由同一点发出的光线形成的投影叫做中心投影。

(4)正投影：投影线垂直于投影面产生的投影叫做正投影。

2、视图(1)视图：从某一方向观察一个物体时，所看到的平面图形叫做物体的一个视图。

视图可以看作物体在某一方向光线下的正投影。

(2)主视图、俯视图、左视图对一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图。

主视图与俯视图的长对正；主视图与左视图的高平齐；左视图与俯视图的宽相等。

二、课标要求：1、通过丰富的实例，了解中心投影和平行投影的概念。

2、会画直棱柱、圆柱、圆锥、球的主视图、左视图、俯视图，能判断简单物体的视图，并会根据视图描述简单的几何体。

3、了解直棱柱、圆锥的侧面展开图，能根据展开图想象和制作实物模型。

4、通过实例，了解上述视图与展开图在现实生活中的应用。

三、常见考点：1、中心投影和平行投影。

2、常见几何体的三视图。

3、常见几何体的折叠与展开。

四、专题训练：1．如图，在下面四种用相同的正方体储物箱堆放在一起的形态中，从正面看到的和从左面看到的图形不相同的是（）A．B．C．D．2．如图所示的几何体的左视图是（）A．B．C． D．3．用棱长为1的小立方体摆成如图所示的几何体，从左面看这个几何体得到的平面图形的面积是（）A．3 B．4 C．5 D．64．如图，晚上小明在路灯下沿路从A处径直走到B处，这一过程中他在地上的影子（）A．一直都在变短B．先变短后变长C．一直都在变长D．先变长后变短5．如图是由一些相同的小正方体搭成的几何体从正面、左面、上面看到的形状图，则搭成这个几何体的小正方体的个数是（）A．4 B．5 C．6 D．76．如图是一个空心圆柱体，其主视图是（）A．B．C．D．7．同一时刻，小明在阳光下的影长为2米，与他邻近的旗杆的影长为6米，小明的身高为1.6米，则旗杆的高为（）A．3.2米B．4.8米C．5.2米D．5.6米8．一个几何体由大小相同的小立方块搭成，从上面看到的几何体的形状如图所示，其中小正方形中的数字表示在该位置的小立方块的个数，则从正面看到的这个几何体的形状图是（）A．B．C．D．9．由若干个相同的小立方体搭成的一个几何体的主视图和俯视图如图所示，俯视图的方格中的字母和数字表示该位置上小立方体的个数，则以下说法正确的是（）A．x＝1或2，y＝3 B．x＝1或2，y＝1或3C．x＝1，y＝1或3 D．x＝2，y＝1或310．由一些大小相同的小正方体搭成的几何体的左视图和俯视图，如图所示，则搭成该几何体的小正方体的个数最多是（）A．7 B．8 C．9 D．1011．如图是某几何体从不同方向看到的图形．若从正面看的高为10cm，从上面看的圆的直径为4cm，求这个几何体的侧面积（结果保留π）为．12．长方体从正面看和从上面看所得到的图形如图所示，则这个长方体的体积是．13．如图所示的是三个直立在地面上的艺术字母的投影（阴影部分）效果，在艺术字母“L，K，C”的投影中，属于同一种投影是．14．由一些大小相同的小正方体搭成的几何体的主视图和左视图如图所示，则搭成该几何体的小正方体的个数最少是．15．如图，是由几个边长为1的小立方体所组成的几何体的俯视图，小正方形中的数字表示在该位置的小正方体的个数，则这个几何体的表面积为．16．由若干个相同的小正方体搭成的几何体的三视图相同，如图所示．至少再加个小正方体，该几何体可成为一个正方体．17．如图，小树AB在路灯O的照射下形成投影BC．若树高AB＝2m，树影BC＝3m，树与路灯的水平距离BP＝4m．则路灯的高度OP为m．18．如图是由一些相同的小正方体构成的立体图形的三种视图，则构成这个立体图形的小正方体的个数是个．19．小华家客厅有一张直径为1.2m，高为0.8m的圆桌AB，有一盏灯E到地面垂直距离EF 为2m，圆桌的影子为CD，FC＝2，则点D到点F的距离为m．20．用小立方块搭一几何体，它的主视图和俯视图如图所示，这个几何体最少要个立方块，最多要个立方块．21．如图所示的几何体是由七个相形状同的正方体搭成的，请画出这个几何体的从正面、从左面、从上面看到的形状图．22．一个几何体由几个大小相同的小立方块搭成，从上面观察这个几何体，看到的形状如图所示，其中小正方形中的数字表示在该位置的小立方块的个数．请画出从正面、左面看到的这个几何体的形状图．23．一个几何体的三视图如图所示．说出这个几何体的形状，并求出它的表面积．24．把边长为1厘米的6个相同正方体摆成如图的形式．（1）画出该几何体的主视图、左视图、俯视图；（2）直接写出该几何体的表面积为cm2；（3）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的左视图和俯视图不变，那么最多可以再添加小正方体．参考答案1．解：A、从正面看到的和从左面看到的图形相同，底层是三个小正方形，中层和上层的左边分别是一个小正方形，故本选项不合题意；B、从正面看到的和从左面看到的图形相同，底层是两个小正方形，上层的左边是一个小正方形，故本选项不合题意；C、从正面看到的和从左面看到的图形相同，底层是三个小正方形，上层的左边是一个小正方形，故本选项不合题意；D、从正面看，底层是三个小正方形，上层是两个小正方形；从左面看，底层是三个小正方形，上层的左边是一个小正方形，故本选项符合题意．故选：D．2．解：从左边看，是一列2个矩形．故选：C．3．解：从左面看这个几何体得到图形是，此平面图形的面积是4，故选：B．4．解：在小明由A处径直走到路灯下时，他在地上的影子逐渐变短，当他从路灯下走到B 处时，他在地上的影子逐渐变长．故选：B．5．解：从主视图和俯视图可知，几何体的底层有3个正方体，从主视图和左视图可知，几何体的第二层有2个正方体，则搭成这个几何体的小正方体的个数为：3+2＝5，故选：B．6．解：从前面观察物体可以发现：它的主视图应为矩形，又因为该几何体为空心圆柱体，故中间的两条棱在主视图中应为虚线，故选：D．7．解：设旗杆的高为x，有，可得x＝4.8米．故选：B．8．解：根据所给出的图形和数字可得：主视图有4列，每列小正方形数目分别为1，2，3，2，则符合题意的是故选：C．9．解：由俯视图可知，该组合体有两行两列，左边一列前一行有两个正方体，结合主视图可知左边一列叠有2个正方体，故x＝1或2；由主视图右边一列可知，右边一列最高可以叠3个正方体，故y＝3，故选：A．10．解：由俯视图易得最底层有6个小正方体，第二层最多有3个小正方体，那么搭成这个几何体的小正方体最多为3+6＝9个．故选：C．11．解：观察三视图可得这个几何体是圆柱；∵从正面看的高为10cm，从上面看的圆的直径为4cm，∴该圆柱的底面直径为4cm，高为10cm，∴该几何体的侧面积为2πrh＝2π×2×10＝40π（cm2）．故这个几何体的侧面积（结果保留π）为40πcm2．故答案为：40πcm2．12．解：由主视图和俯视图知，该长方体的长为4、宽为3、高为3，则这个长方体的体积为4×3×3＝36．故答案为：36．13．解：根据题意，字母L、K的投影为中心投影，字母C的投影为平行投影．故答案为L、K．14．解：仔细观察物体的主视图和左视图可知：该几何体的下面最少要有2个小正方体，上面最少要有1个小正方体，故该几何体最少有3个小正方体组成．故答案为：3．15．解：这个几何体的主视图有三列，从左到右分别是3，4，1，左视图有三列，从左到右分别是3，4，2，表面积为：（8+9+6）×2＝46，故答案为：46．16．解：易得第一层有3个正方体，第二层有1个正方体，共有4个小正方体，8﹣4＝4（个）．故至少再加4个小正方体，该几何体可成为一个正方体．故答案为：4．17．解：∵AB∥OP，∴△ABC∽△OPC，∴＝，即＝，∴OP＝（m）．故答案为．18．解：由俯视图易得最底层有6个正方体，第二层有2个正方体，则构成这个立体图形的小正方体的个数是6+2＝8个．故答案为：8．19．解：如图，由题意得，AB＝1.2，GF＝0.8，EF＝2，FC＝2，∵AB∥CD，∴△EAB∽△ECD，∴＝，即＝，解得，CD＝2，∴DF＝CD+FC＝2+2＝4，故答案为：4．20．解：由主视图可得，这个几何体（第2列，第3列组合不唯一）最少要1+3+4＝8个立方块；由主视图可得，这个几何体最多要1+4+6＝11个立方块；故答案为：8，11．21．解：如图所示：22．解：如图所示：23．解：由题意推知几何体是长方体，长、宽、高分别220mm、100mm、60mm，（220×100+220×60+100×60）×2＝（22000+13200+6000）×2＝41200×2＝82400（mm2）．故它的表面积是82400mm2．24．解：（1）如图所示：（2）几何体表面积：2×（5+4+3）+2＝26（cm2），故答案为：26；（3）最多可以再添加2个小正方体．故答案为：2。

投影与视图培优练习一、课标导航二、核心纲要1.投影(1)投影：用光线照射物体，在某个平面(地面、墙壁等)上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在的平面叫做投影面.(2)中心投影：由同一点(点光源发出的光线)形成的投影叫做中心投影(如下左图所示).(3)平行投影：由平行光线形成的投影是平行投影(如下中图所示).(4)正投影：投影线垂直于投影面产生的投影叫做正投影(如下右图所示).3.三视图是指从三个不同位置观察同一个空间几何体而画出的图形，包括主视图、俯视图、左视图(如下图所示)(1)主视图：从物体的前面向后面投射所得的视图称主视图----能反映物体的前面形状.(2)俯视图：从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状.(3)左视图：从物体的左面向右面投射所得的视图称左视图----能反映物体的左面形状.注：画三视图时应注意三视图的位置要准确，看得见部分的轮廓线通常画成实线，看不见部分的轮廓线通常画成虚线，主俯长对正、主左高平齐、俯左宽相等.即主视图和俯视图的长要相等；主视图和左视图的高要相等；左视图和俯视图的宽要相等.本节重点讲解：三个投影，三个视图.三、全能突破基础演练1.下列说法正确的是( ).A.物体在阳光下的投影只与物体的高度有关B.小明的个子比小亮高，我们可以肯定，不论什么情况，小明的影子一定比小亮的影子长.C.物体在阳光照射下，不同时刻，影长可能发生变化，方向也可能发生变化.D.物体在阳光照射下，影子的长度和方向都是固定不变的.2.下图是一根电线杆在一天中不同时刻的影长图，试按其一天中发生的先后顺序排列，正确的是( ).A.①②③④B.④①③②C.④②③①D.④③②①3.把一个正五棱柱按下图摆放，当投射线由正前方射到后方时，它的正投影是( ).4.(1)如下左图所示，位似图形由三角尺与其灯光照射下的中心投影组成，相似比为2：5，J且三角尺的一边长为8cm，则投影三角尺的对应边长为( ).A.8cmB.20cmC.3.2cmD.10cm(2)如下右图所示，在一间黑屋子里用一盏白炽灯照一个球，球在地面上阴影的形状是一个圆，当把白炽灯向远移时，圆形阴影的大小变化情况是( ).A.越来越小B.越来越大C.大小不变D.不能确定5.(1)左下图所示的几何体中主视图、左视图、俯视图都相同的是( ).(2)右下图所示的物体由两个紧靠在一起的圆柱组成，小刚准备画出它的三视图，那么他所画的三视图中的俯视图应该是( ).A.两个外切的圆B.两个内切的圆C.两个相交的圆D.两个外离的圆6.由7个大小相同的正方体搭成的几何体如右图所示，则关于它的视图说法正确的是( ).A.正视图的面积最大B.俯视图的面积最大C.左视图的面积最大D.三个视图的面积一样大7.(1)左下图表示一个由相同小立方块搭成的几何体的俯视图，小正方形中的数字表示该位置上小立方块的个数，那么该几何体的主视图为( ).(2)右下图是由一些大小相同的小立方体组成的几何体的主视图和左视图，则组成这个几何体的小立方体的个数不可能是( ).A.3个B.4 个C. 5个D.6 个8.在安装太阳能热水器时，主要考虑太阳光线与热水器斜面间的角度(垂直时最佳).如下图所示，当太阳光线与水平面成35°角照射时，热水器的斜面与水平面的夹角最好应为 .9.在平面直角坐标系内,一点光源位于A(0,4)处,线段CD⊥x轴,D为垂足,C(3,1),则CD在x轴上的影子长为，点 C的影子坐标为能力提升10.太阳光线与地面成 60°的角，照射在地面上的一只皮球上，皮球在地面上的投影长是10/3cm，则皮球的直径是( ) cm.A.5 √3B.8 √3C.15D.2011.(1)如果用□表示1个立方体，用□表示两个立方体叠加，用■表示三个立方体叠加，左下图是由7个立方体叠成的几何体，从正前方观察，可画出的平面图形是( ).(2)右下图是由27个相同的小立方块搭成的几何体，它的三个视图都是3×3 的正方形，若拿掉若干个小立方块后(几何体不倒掉．．．)，其三个视图仍都为3×3的正方形，则最多能拿掉小立方块的个数为( ).A.11B.12C.13D.1412.(1)一个几何体的三视图如下左图所示，其中主视图、左视图都是长为4、宽为x的矩形，这个几何体的表面积为18π,则x的值为().C.4D.8A.2B. 12(2)右下图是某几何体的三视图及相关数据，则下面判断正确的是( ).A. a>cB. b>cC.a²+4b²=c²D.a²+b²=c²13.下图是一个上下底密封纸盒的三视图，请根据图中数据，计算这个密封纸盒的表面积为 cm²(结果可保留根号).14.右图是一个几何体的三视图，(1)写出这个几何体的名称.(2)根据所示数据计算这个几何体的表面积.(3)如果一只蚂蚁要从这个几何体中的点 B 出发，沿表面爬到 AC的中点 D，请你求出这个线路的最短路程.15.用小立方体搭一个几何体，它的主视图和俯视图如下图所示，俯视图中小正方形中的字母表示在该位置小立方体的个数，请解答下列问题：(1)a,b,c各表示几?(2)这个几何体最少由几个小立方体搭成? 最多由几个小立方体搭成?(3)当d=e=1,f=2时，画出这个几何体的左视图.16.下图所示电线杆上有一盏路灯O，电线杆与三个等高的标杆整齐排列在马路一侧的一条直线上，AB、CD、EF 是三个标杆，相邻的两个标杆之间的距离都是2m，已知AB、CD 在灯光下的影长分别为BM =1.6m,DN=0.6m.(1)请画出路灯O的位置和标杆EF 在路灯灯光下的影子.(2)求标杆 EF 的影长.中考链接17.(湖北咸宁)中央电视台有一个非常受欢迎的娱乐节目：墙来了！ 选手需按墙上的空洞造型摆出相同姿势，才能穿墙而过，否则会被墙推入水池.类似地，有一个几何体恰好无缝隙地以三个不同形状的“姿势”穿过“墙”上的三个空洞，如下左图所示，则该几何体为( ).18.(湖北荆门)过正方体上底面的对角线和下底面一顶点的平面截去一个三棱锥所得到的几何体如下左图所示，则它的俯视图为( ).19.(湖南衡阳)一个圆锥的三视图如下图所示，则此圆锥的底面积为( ).A.30πcm²B.25πcm²C.50πcm²D.100πcm²巅峰突破20.如下图所示，一根直立于水平地面上的木杆 AB 在灯光下形成影子，当木杆绕 A 按逆时针方向旋转直至到达地面时，影子的长度发生变化.设 AB 垂直于地面时的影长为AC(假定 AC>AB)，影长的最大值为m,最小值为n,那么下列结论:①m>AC;②m=AC;③n=AB;④影子的长度先增大后减小.其中，正确的结论的序号是 .21.学习投影后，小明、小颖利用灯光下自己的影子长度来测量一路灯的高度，并探究影子长度的变化规律.如下图所示，在同一时间，身高为1.6m 的小明(AB)的影子 BC 长是3m ，而小颖(EH)刚好在路灯灯泡的正下方 H 点，并测得HB=6m. (1)请在图中画出形成影子的光线，并确定路灯灯泡所在的位置G. (2)求路灯灯泡的垂直高度GH.(3)如果小明沿线段 BH 向小颖(点 H)走去，当小明走到 BH 中点 B₁处时，求其影子 B₁C₁的长；当小明继续走剩下路程的 13到B₂处时，求其影子 B₂C₂的长；当小明继续走剩下路程的 14到. B₃处，……按此规律继续走下去，当小明走剩下路程的 1n+1到 Bₙ,处时,其影子 B ₙCₙ的长为 m(直接用n 的代数式表示).基础演练1. C2. B3. B4.(1)B (2)A5.(1)C (2)A6. B7.(1)C (2)D8.55°9.1;(4.0)能力提升10. D 11.(1)B (2)B 12.(1)A (2)D13.根据该几何体的三视图知道其是一个六棱柱，∵高为 12cm,底面半径为5cm。

2024年广东省九年级数学一轮复习：投影与视图模拟练习一、单选题1．（2023·广东广州·中考真题）一个几何体的三视图如图所示，则它表示的几何体可能是（）A．B．C．D．2．（2023·广东东莞·一模）清晨，早起锻炼的人的影子方向是（ ）A．朝东B．朝西C．朝南D．朝北3．（2023·广东深圳·一模）下列是描述小明和小颖在同一盏路灯下影子的图片，其中合理的是（）A．B．C．D．4．（2023·广东汕尾·一模）如图是一架飞机的示意图，其仰视图为（ ）A．B．C．D．5．（2023·广东肇庆·二模）如图，这是一个由5个完全相同的小正方体组成的立体图形，主视图、左视图、俯视图的面积分别为，，，则下列结论正确的是（ ）A．B．C．D．S1+S2＝2S36．（2023·广东深圳·二模）如图，几何体的主视图是（）A．B．C．D．7．图中几何体的三视图是（）A．B．C．D．8．（2023·广东广州·一模）如图是由四个相同的小正方体组成的立体图形，它的俯视图为（ ）A．B．C．D．9．（2023·广东湛江·一模）由5个完全相同的小长方体搭成的几何体从正面看到的形状图和从左面看到的形状图如图所示，则这个几何体从上面看到的形状图是（）A．B．C．D．10．（2023·广东广州·一模）如图是一个几何体的三视图，主视图和左视图均是面积为的等腰三角形，俯视图是直径为的圆，则这个几何体的全面积是（）A．B．C．D．11．（2023·广东潮州·一模）由一些大小相同的小正方体搭成的几何体的主视图与俯视图如图所示，则搭成这个几何体的小正方体的个数最多为（ ）A．3个B．4个C．5个D．不能确定二、填空题12．（2023·广东广州·二模）如图是某个几何体的三视图，则该几何体是．13．如图，是某几何体的三视图，则这个几何体的表面积是．（结果保留）14．（2023·广东佛山·一模）如图，周一某校升国旗时，甲、乙两名同学分别站在、的位置时，乙的影子刚好在甲的影子里边，已知甲身高为米，乙身高为米，甲的影长是6米，则甲、乙同学相距米．15．皮影戏是一种以兽皮或纸板做成的人物剪影，在灯光照射下用隔亮布进行表演的民间戏剧．表演者在幕后操纵剪影、演唱，或配以音乐，具有浓厚的乡土气息．“皮影戏”中的皮影是（填写“平行投影”或“中心投影”）16．（三棱柱的三视图如图所示，已知△EFG中，EF=8cm，EG=12cm，∠EFG=45°．则AB的长为cm．17．已知某几何体的三视图如图，其中主视图和左视图都是腰长为5，底边长为4的等腰三角形，则该几何体的侧面展开图的面积是．（结果保留π）18．小明想测量一棵树的高度，他发现树的影子恰好落在地面和一斜坡上；如图，此时测得地面上的影长为8米，坡面上的影长为4米．已知斜坡的坡角为30°，同一时刻，一根长为1米，垂直于地面放置的标杆在地面上的影长为2米，则树的高度为．19．如图是某几何体的三视图及相关数据（单位：cm），则该几何体的侧面积为cm2三、解答题20．（2023·广东珠海·一模）一个几何体的三视图如图所示，(1)请问该几何体名称为；(2)根据图示的数据计算出该几何体的表面积．21．（17-18九年级下·全国·期末）如图是一个几何体的三视图：（1）请写出这个几何体的名称．（2）求这个几何体的侧面积．22．小红想利用阳光下的影长测量学校旗杆的高度，如图，他在某一时刻在地面上竖直立一个2m长的标杆，测得其影长m．(1)请在图中画出此时旗杆在阳光下的投影；(2)如果m，求旗杆的高．23．若一个几何体由几个大小相同的小正方体搭成，从上面观察这个几何体，看到的形状如图所示，其中小正方形中的数字表示在该位置的小正方体的个数．请画出从正面、左面看到的这个几何体的形状图．24．（2023·广东珠海·三模）操作与研究：如图，被平行于的光线照射，于D，在投影面上．(1)指出图中线段的投影是______，线段的投影是______．(2)问题情景：如图1，中，，，我们可以利用与相似证明，这个结论我们称之为射影定理，请证明这个定理．(3)拓展运用如图2，正方形的边长为15，点O是对角线、的交点，点E在上，过点C 作，垂足为F，连接：①试利用射影定理证明；②若，求的长．参考答案：1．D【分析】根据三视图判断圆柱上面放着小圆锥，确定具体位置后即可得到答案．【详解】解：由主视图和左视图可以得到该几何体是圆柱和小圆锥的复合体，由俯视图可以得到小圆锥的底面和圆柱的底面完全重合，故选：D．【点睛】题考查了由三视图判断几何体，解题时不仅要有一定的数学知识，而且还应有一定的生活经验．2．B【分析】本题考查了平行投影的特点：在不同时刻，物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚物体影子的指向是：西-西北-北-东北-东，影长由长变短，再变长．根据平行投影的定义即可得出答案．解：清晨，太阳在东方，所以早起锻炼的人的影子方向是朝西．故选：B．3．D【分析】利用“在同一时刻同一地点阳光下的影子的方向应该一致，人与影子的比相等”对各选项进行判断．【详解】解：小明和小颖在同一盏路灯下影子与身高比例相等且影子方向相反．故选：D．【点睛】本题考查中心投影的特点是：①等高的物体垂直地面放置时，在灯光下，离点光近的物体它的影子短，离点光远的物体它的影子长．②等长的物体平行于地面放置时，在灯光下，离点光越近，影子越长；离点光越远，影子越短，但不会比物体本身的长度还短．4．A【分析】本题主要考查判断三视图的俯视图，根据仰视图是从下面看到的图形解答即可．【详解】解：从下面看到的图形即仰视图如下：故选：A．【分析】本题考查了三视图的知识，掌握主视图是从物体的正面看得到的视图，左视图是从物体的左面看得到的视图，俯视图是从物体的上面看得到的视图是解题的关键．根据三视图的面积的大小关系求解即可．【详解】解：设小正方体的棱长为1，主视图：底层是三个小正方形，上层的右边是一个小正方形，故主视图的面积为4；左视图：底层是两个小正方形，上层的左边是一个小正方形，故左视图的面积为3；俯视图：底层左边是一个小正方形，上层是三个小正方形，故俯视图的面积为4．所以，故选：C．6．A【分析】根据从正面看得到的图形是主视图即可解答．【详解】解：从正面看图形为故选：A．【点睛】本题考查了简单组合体的三视图，掌握从正面看得到的图形是主视图成为解题的关键．7．C【分析】根据图示确定几何体的三视图即可得到答案．【详解】由几何体可知，该几何体的三视图为故选C【点睛】本题考查了简单几何体的三视图，掌握三视图的视图方位及画法是解题的关键，注意实际存在又没有被其他棱所挡，在所在方向看不到的棱应用虚线表示．8．C【分析】根据俯视图的概念即可解答【详解】解：从上边看第一行是两个小正方形，第二行是一个小正方形并且在第二列，故选：C．【点睛】本题主要考查了简单组合体的三视图，俯视图是从上边看得到的图形．【分析】先有正视图可以判断出左边为2层，知道几何体的形状，然后从左视图判断出左边为两层．【详解】解：由正视图可以看出左边有2层右边一层，并且正视图为长方形，故排除B、D两项，然后从左视图可以看出左边为2层，所以排除C项，故选：A．【点睛】本题考查由三视图确定几何体，学生们细致观察即可．10．A【分析】这个几何体有两个视图为三角形，那么可得是锥体，第个视图是圆，那么这个几何体是圆锥，根据主视图和左视图面积均是的等腰三角形，可以求出三角形的高为，也就是锥体的高为，再利用勾股定理求出圆锥的母线长，最后根据全面积＝侧面积＋底面积计算即可．【详解】解：过作于点，∵这个几何体有两个视图为等腰三角形，俯视图是直径为的圆，∴这个几何体是圆锥，底面直径是，半径为，∵主视图和左视图面积均是的等腰三角形，∴等腰三角形的底边为，∵，∴，∴，即，∴，∴，∴圆锥的母线长为，∴圆锥的全面积为：．故选：A．【点睛】本题考查圆锥表面积的计算及由三视图判断几何体；判断出几何体的形状及相关数据是解题的关键．注意：圆锥的表面积等于圆锥的侧面积与底面圆的面积之和，圆锥的侧面积等于圆锥侧面展开图即扇形的面积．也考查了勾股定理，等腰三角形的性质和三角形的面积．11．C【分析】本题考查了由三视图判断几何体，由图可得这个几何体有2层，结合主视图和俯视图可得出第一层和第二层最多的小正方体的个数，由此即可得解，考查了对三视图的掌握和空间想象能力．【详解】解：由俯视图易得最底层有3个小正方体，第二层最多有2个小正方体，那么搭成这个几何体的小正方体最多为个，故选：C．12．三棱柱【分析】根据三视图进行判断即可．【详解】解：由三视图可知，该几何体是三棱柱，故答案为：三棱柱．【点睛】本题考查了由三视图还原几何体．解题的关键在于对知识的熟练掌握．13．【分析】根据三视图即可得出该几何体是圆锥体，以及相应长度，再根据圆锥体的表面积公式计算可得．【详解】解：由三视图知该几何体是圆锥，母线长13，底面直径为10，∴圆锥体的表面积为，故答案为：．【点睛】本题考查由三视图判断几何体，解题的关键是掌握常见几何体的三视图及圆锥体的表面积公式．14．/【分析】根据甲的身高与影长构成的三角形与乙的身高和影长构成的三角形相似，列出比例式解答．【详解】解：设两个同学相距米，∵，，∴，，，，解得：．故答案为：．【点睛】本题考查了相似三角形的应用，根据身高与影长的比例不变，得出三角形相似，运用相似比即可解答．15．中心投影【分析】根据平行投影和中心投影的定义解答即可．【详解】解：“皮影戏”中的皮影是中心投影．故答案是中心投影．【点睛】本题主要考查了平行投影和中心投影，中心投影是指把光由一点向外散射形成的投影，平行投影是在一束平行光线照射下形成的投影．16．．【分析】过点E作EQ⊥FG于点Q，根据三视图可知AB的长即为EQ的长，根据勾股定理求解即可．【详解】解：过点E作EQ⊥FG于点Q，由题意可得出：EQ=AB．∵∠EFG=45°，∴EQ=FQ，∵EF=8cm，∴，∴EQ=FQ=（cm），即AB的长cm．故答案为：4．【点睛】本题考查了三棱柱的三视图，得到AB的长即为EQ的长是解题的关键．17．【分析】由三视图可知，该几何体是圆锥，根据圆锥是侧面积公式计算即可．【详解】由三视图可知，该几何体是圆锥，侧面展开图的面积，故答案为．【点睛】本题考查三视图，圆锥等知识，解题的关键是记住圆锥的侧面积公式．18．6+【分析】延长AC交BF延长线于D点，则BD即为AB的影长，然后根据物长和影长的比值计算即可．【详解】延长AC交BF延长线于D点，则∠CFE=30°，作CE⊥BD于E．在Rt△CFE中，∠CFE=30°，CF=4，∴CE=2，EF=2．在Rt△CED中，∵同一时刻，一根长为1米、垂直于地面放置的标杆在地面上的影长为2米，CE=2，CE：DE=1：2，∴DE=4，∴BD=BF+EF+ED=12+2．在Rt△ABD中，AB BD（12+2）=6+．故答案为（6+）米．【点睛】本题考查了相似三角形的性质．解决本题的关键是作出辅助线得到AB的影长．19．【分析】先根据三视图得到该几何体为圆锥，且圆锥的底面圆直径为2，母线长为2，再利用圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长，根据扇形面积公式计算圆锥的侧面积，即可.【详解】解：根据三视图易得此几何体为圆锥，由题意得底面直径为2，母线长为2，∴圆锥的侧面积=．故答案为：【点睛】本题考查了根据三视图判断物体形状以及求圆锥的侧面积，掌握扇形的面积公式是关键. 20．(1)圆锥(2)【分析】（1）根据三视图的知识，主视图以及左视图都是三角形，俯视图为圆，故可判断出该几何体是圆锥；（2）求出母线的长，根据底面积加侧面积就是表面积．【详解】（1）解：这个几何体是圆锥；（2）解：圆锥的母线长为，∴，答：这个几何体的表面积为．【点睛】本题主要考查由三视图确定几何体和求几何体的面积等相关知识，考查学生的空间想象能力．21．（1）圆柱体；（2）6π（cm2）．【分析】易得此几何体为圆柱，底面直径为2cm，高为3cm．圆柱侧面积=底面周长×高，代入相应数值求解即可．【详解】主视图和左视图为长方形可得此几何体为柱体，俯视图为圆可得此几何体为圆柱，故侧面积=π×2×3=6πcm 2．【点睛】掌握通过观察三视图来判断几何体类型和相关线段关系是解答本题的关键.22．(1)见解析(2)旗杆的高为．【分析】（1）根据太阳光是平行光，画出图即可；（2）根据太阳光是平行光，可得，可证明，再根据对应边成比例即可得出答案．【详解】（1）解：连接，过A点作交于，则为所求，如图；（2）∵，∴，而，∴，∴，即，∴m．答：旗杆的高为m．【点睛】本题考查投影作图，相似三角形的判断和性质，理解太阳光是平行光，并证明出三角形相似是解题的关键．23．图见解析【分析】根据三视图的定义画出图形即可．【详解】解：图形如图所示：【点睛】本题考查三视图的作图，解题的关键是理解三视图的定义．24．(1)、；(2)证明见解析；(3)①证明见解析；②【分析】（1）根据题意，即可得到答案；（2）证明，得到，即可证明定理；（3）①利用射影定理，得到，，进而得到，即可证明；②根据正方形的性质和勾股定理，求得，，再利用相似三角形的性质，得到，即可求出的长．【详解】（1）解：根据题意可知，图中线段的投影是，线段的投影是，故答案为：、；（2）证明：，，，，，，；（3）①证明：四边形是正方形，，，，，，，，，；②解：正方形的边长为15，，，在中，，，，，在中，，，，．【点睛】本题考查了正方形的性质，相似三角形的判定和性质，勾股定理、射影定理等知识，解题关键是掌握相似三角形的判定和性质，理解射影定理：直角三角形中，斜边上的高是两直角边在斜边上射影的比例中项；每一条直角边是这条直角边在斜边上的射影和斜边的比例中项．。

第七章图形的变化第1节投影、视图与尺规作图命题分析【知识清单】知识点1 尺规作图五种基本尺规作图步骤图示作图痕迹原理适用情形作一条线段等于已知线段(已知线段a)1.作射线OP;2.以点O为圆心,a为半径作弧,交OP于点A,则OA即所求线段圆上的点到圆心的距离等于半径1.已知三边作三角形;2.作圆的内接正六边形作一个角等于已知角(已知∠α)1.以点O为圆心,适当长为半径作弧,分别交∠α的两边于点P,Q;2.作射线O'A;3.以点O'为圆心,OP长为半径作弧,交O'A于点M;4.以①为圆心;②为半径作弧,交步骤3中的弧于点N;5.过点N作射线O'B,则∠AO'B即所求角1.三边相等的两个三角形全等;2.全等三角形的对应角相等1.过直线外一点作直线与已知直线平行;2.过三角形一边上一点作直线,将其分成两个相似三角形作已知角的平分线(已知∠AOB)1.以点O为圆心,适当长为半径作弧,分别交OA,OB于点N,M;2.分别以③为圆心,以④为半径作弧,两弧在∠AOB的内部相交于点P;3.作射线OP,则OP即已知角的平分线1.三边相等的两个三角形全等;2.全等三角形的对应角相等;3.两点确定一条直线1.作一点使得该点到角两边的距离相等;2.作三角形的内切圆(续表)五种基本尺规作图步骤图示作图痕迹原理适用情形作线段的垂直平分线(已知线段AB)1.分别以⑤为圆心,以⑥为半径,在AB两侧作弧,分别交于点M,N;2.过点M,N作直线,直线MN即所求垂直平分线1.到线段两端点距离相等的点在这条线段的垂直平分线上;2.两点确定一条直线的外接圆1.过三角形的一个顶点作直线平分三角形的面积;2.过不在同一直线上的三点作圆/作三角形的外接圆;3.作到已知两点距离相等的点过一点作已知直线的垂线(已点P在直线l上1.以点P为圆心,适当长为半径作弧,交直线于A,B两点;1.到线段两端点距离相等的点在这1.已知底边上的高线及腰长作等腰三角形;知点P 和 直线l )2.分别以⑦ 为圆心,以⑧ 为半径向直线两侧作弧,两弧分别交于点M ,N ;3.过点M ,N 作直线,直线MN 即所求垂线条线段的垂直平分线上; 2.两点确定一条直线2.过直线外一点作与该直线相切的圆点P 在直线l 外1.任意取一点M ,使点M 和点P 在直线l 的两侧;2.以⑨为圆心,为半径作弧,交直线l 于A ,B 两点;3.分别以为圆心,以为半径作弧,交点M 同侧于点N ;4.过点P ,N 作直线,直线PN 即所求垂线知识点2 投影与视图投影{概念:一般地,用光线照射物体,在某个平面(如地面、墙壁等)上得到的影子叫做物体的投影,照射光线叫做投影线投影所在的平面叫做投影面分类{平行投影:由⑬ 光线形成的投影叫做平行投影,物体在太阳光照射下形成的影子可以看成平行投影正投影:投影线⑭ 于投影面产生的投影叫做正投影中心投影:由同一点(点光源)发出的光线形成的投影叫做中心投影,如灯光下某物体的投影三视图知识点3 常见几何体的三视图与展开图几何体正方体圆柱长方体圆锥球体三棱柱三视图展开图 (任一种)无【参考答案】①M ②PQ ③M ,N ④大于12MN 的长 ⑤A ,B ⑥大于12AB 的长 ⑦A ,B ⑧大于12AB 的长 ⑨P PMA ,B大于12AB 的长平行 垂直 由前向后 由左向右由上向下长对正 高平齐 宽相等 实线虚线【自我诊断】1.如图,这是由五个相同的小立方块搭成的几何体,则这个几何体的左视图是( )A BC D2.下列四幅图,表示两棵树在同一时刻阳光下的影子是( )A B C D3.某正方体的每个面上都有一个汉字,如图,这是它的一种表面展开图,那么在原正方体中,与“中”字所在面相对面上的汉字是( )A.故B.讲C.国D.事4.由几个大小相同的小正方体搭建而成的几何体的主视图和俯视图如图所示,则搭建这个几何体所需要的小正方体的个数可能为( )A.5B.6C.5或6D.6或7【参考答案】1.C2.B3.D4.C【真题精粹】考向1 投影1.(拓展)如图,位似图形由三角尺与其灯光照射下的中心投影组成,相似比为2∶5,且三角尺的一边长为8 cm,则投影三角形的对应边长为( )A.12 cmB.20 cmC.3.2 cmD.10 cm考向2 三视图(6年4考)2.(2019·江西)如图,这是由手提水果篮抽象出的几何体,以箭头所指的方向为主视图方向,则它的俯视图为( )A B C D3.(2021·江西)如图所示的几何体的主视图是( )A B C D4.(2018·江西)如图所示的几何体的左视图为( )5.(2022·江西)如图,这是由四个完全相同的小正方体搭成的几何体,它的俯视图为( )A B C D热点预测A B C D考向3 创新作图(必考)7.(2023·江西)如图,这是4×4的正方形网格,请仅用无刻度的直尺按要求完成以下作图.(保留作图痕迹)(1)在图1中作锐角△ABC,使点C在格点上.(2)在图2中的线段AB上作点Q,使PQ最短.8.(2018·江西)如图,在四边形ABCD中,AB∥CD,AB=2CD,E为AB的中点,请仅用无刻度直尺．．．．．．．．分别按下列要求画图.(保留画图痕迹)(1)在图1中,画出△ABD中BD边上的中线.(2)在图2中,若BA=BD,画出△ABD中AD边上的高.图1图29.(2021·江西)已知正方形ABCD的边长为4个单位长度,E是CD的中点,请仅用无刻度直尺．．．．．．．．按下列要求作图.(保留作图痕迹)(1)在图1中,将直线AC绕着正方形ABCD的中心顺时针旋转45°.(2)在图2中,将直线AC向上平移1个单位长度.热点预测考向4 立体图形的展开图与折叠(仅2020年考查)11.(2020·江西)如图,正方体的展开图为( )【参考答案】1.B2.A3.C4.D5.A6.D7.略8.略9.略10.略11.A【核心突破】考点1投影例题1如图,树AB在路灯O的照射下形成投影AC,若树高AB=2 m,树影AC=3 m,树与路灯的水平距离AP=4.5 m,则路灯的高度OP是( )A .3 mB .4 mC .5 mD .6 m变式特训1.如图1,随着光伏发电项目投资成本下降,越来越多的“光伏”项目正在逐步走进我们的生活.光伏发电不仅能为城市提供清洁能源,还能减少城市污染和能源消耗.如图2,长BC=8 m,宽AB=1.5 m 的太阳能电池板与水平面成30°夹角,经过太阳光的正投影,它在水平面所形成的阴影的面积为( )A .12 m 2B .6 m 2C .6√3 m 2D.9√32 m 2考点2 三视图例题2(2023·鹰潭模拟) 如图,该几何体的左视图是( )A B C D变式特训2.(民族文化)江西茶文化源远流长,其历史可追溯到两千年前的秦汉时期.如图,这是江西名茶中一种装茶的罐子及抽象出的立体图形,则其主视图为( )A B C D3.(古人智慧)在我国古代建筑中经常使用榫卯构件,如图,这是某种榫卯构件的示意图,其中卯的俯视图是( )A BC D考点3立体图形的展开与折叠例题3(2023·巴中)某同学学习了正方体的表面展开图后,在如图所示的正方体的表面展开图上写下了“传承红色文化”六个字,还原成正方体后,“红”的对面是( )A.传B.承C.文D.化方法提炼变式特训4.一个骰子相对两面的点数之和为7,它的展开图如图所示,下列判断正确的是( )A.A代表B.B代表C.C代表D.B代表5.将如图所示的图形剪去一个小正方形,使余下的部分恰好能折成一个正方体,则下列序号中不应剪去的是( )A.3B.2C.6D.16.三棱柱的展开图不可能是( )A BC D考点4创新作图例题4(2023·鹰潭模拟) 图1,图2都是由边长为1的小等边三角形构成的网格,△ABC为格点三角形.请仅用无刻度直尺在网格中完成下列画图.(1)在图1中,画出△ABC中AB边上的中线CM.(2)在图2中,画出∠APC,使∠APC=∠ABC,且点P在格点上.(画出一个即可)变式特训7.已知四边形ABCD 为平行四边形,E 为AB 边的中点,请仅用无刻度直尺分别按下列要求作图.(保留作图痕迹) (1)在图1中,作出AD 边的中点P.(2)在图2中,在AD 边上求作一点M ,使△ABM 的面积为▱ABCD 面积的13.8.在图1,图2中,四边形ABCD 为矩形,某圆经过A ,B 两点,请你仅用无刻度直尺分别按下列要求作图.(1)在图1中画出该圆的圆心O. (2)在图2中画出线段CD 的垂直平分线.【参考答案】 例题1 C变式特训1.C例题2 B变式特训2.D3.C例题3 D变式特训4.A5.A6.D 例题4略变式特训7.略8.略。

精品教案_第二十三课时视图与投影基础知识回放考点1 投影1．物体的投影包括中心投影和平行投影，其中，中心投影是_____①___________。

2．平行投影是_______②_________。

在平行投影中当投影线____③____________叫做正投影。

3．物体正投影的形状大小与它相对于投影面的位置有关：（1）平面图形平行于投影面时，其正投影_______④_________；（2）平面图形倾斜于投影面时，其正投影______⑤_______；（3）平面图形垂直于投影面时其正投影是____⑥____________。

考点2 三视图（1）三视图包括主视图，俯视图，左视图。

______⑦_______叫做主视图，_______⑧______叫做俯视图，______⑨__________叫做左视图。

（2）三视图的位置有规定：主视图要在左上边，它下方应是_______⑩_________，_________○11____坐落在右边。

三视图画图要求是：主俯长对正，______○12_______，__________○13_____。

考点3 立体图形的展开与折叠1．正方体的展开图是______○14_________个正方形。

2．正棱柱的展开图是两个正多边形与一个长方形。

3．圆柱的展开图是两个______○15_________与一个_______○16________。

4．圆锥的展开图是一个______○17________与一个_______○18_____。

A．B．C．D．中考热点难点突破例1：在一个晴朗的上午，小丽拿着一块矩形木板在阳光下做投影实验，矩形木板在地面上形成的投影不可能是（）分析：掌握好平行投影是解决本题的关键。

解：物体在阳光下的投影属于平行投影. 在平行投影中，两平行直线的投影也平行，因为矩形木板两组对边都互相平行，所以它的投影两组对边也要互相平行，所以A不可能。

例2：如图是小明设计用手电来测量某古城墙高度的示意图.点P处放一水平的平面镜, 光线从点A出发经平面镜反射后刚好射到古城墙CD的顶端C处,已知AB⊥BD，CD⊥BD, 且测得AB=1.2米，BP=1.8米，PD=12米,那么该古城墙的高度是（）A.6米B.8米C. 18米D.24米分析：本题可利用三角形相似进行计算。
