微网电能质量监控系统微网电能质量研究☐当前国内微网及含微网配电系统电能质量研究属于起步阶段☐微网负荷分发带来的电能质量问题负荷带来的电能质量问题负荷的接线方式带来的电能质量问题☐微网不同的运行模式下的电能质量问题联网模式孤岛模式☐微网与配电网电能质量的相互影响☐微网逆变装置对电能质量的影响微网电能质量分析的其他科研可能性☐微网中太阳能发电光照度与电能质量的关系温度与电能质量的关系风速与电能质量的关系☐微网中风能发电风速与电能质量风向与电能质量☐不同发电系统接入对电能质量的影响微网典型结构电能质量电压波动与闪变‐‐‐‐‐国标GBT12326‐2008☐传统的配电网中电压波动和闪变主要是由负荷的无功功率波动引起的。
而在微网中，除了负荷影响，微电源输出功率波动也会引起电压波动和闪变。
☐微网并网运行时，短路容量较大，微网中的电压波动可以被限制在很小的范围内；当微网独立运行时，短路容量小，电压波动可能变得比较严重。
谐波‐‐‐‐‐国标GBT 24337‐2009☐配电网中的谐波问题主要是由非线性负荷引起的。
☐微网的谐波环境较为复杂，微网中谐波源分为3类：微电源和储能装置的电力电子接口、配电网、微网中非线性负荷。
☐微电源和储能装置的电力电子接口变换器会产生谐波。
另外，微网中的非线性负荷会引起电流谐波，如不及时进行治理，将可能导致公共连接点（PCC）处电压波形畸变。
☐微网并网运行时，配电网的电压谐波会由PCC处渗透到微网中，虽然谐波含量很小，但可能放大微网中的电流谐波。
三相不平衡‐‐‐‐‐国标GBT 15543‐2008☐配电网中三相电压不平衡主要是由负荷不对称引起的。
微网中电压三相不平衡的原因可能是配电网电压三相不平衡或者微网中负荷不平衡。
☐当配电网电压三相不平衡程度较轻时，微网仍将并网运行，配电网三相电压不平衡将对微网正常运行造成影响，引起三相电流不平衡，产生大量负序和零序电流。
☐微网大多数为三相四线制，中性线为零序电流提供了通路。
1成功的摄影师用光创作摄影作品752动态范围 [EV / f-stops]记录媒介再现媒介动态范围 [EV / f-stops]8灰黑比可调范围的使用—优化工作流程对比度测量:平均值测量:区域测量:直方图0255对比度测量52结构紧凑、得心应手的轻量化设计Array406SIXTOMAT F2凭借其出色的多样性和高性能，SIXTOMAT F2不仅是那些拥有自己摄影棚闪光灯套件的业余发烧友的理想曝光工具，同时也适用于光学测量专家及专业电影摄制组。
它所包含的技术和功能是高质量的，并且操作清晰易懂。
通用的SIXTOMAT F2可以在演播室以及室外使用。
它可以快速测量入射光和反射光的闪光和环境光，显示混合照明条件以及所需的多次闪光，并执行对比度测量。
计算出的曝光值可以完整，1/2或1/3的增量显示。
它以出色的精度和经过时间考验的质量，掌握了模拟和数字摄影以及电影制作的所有常见照明情况。
8电影制片人的简单CINE表胶卷速度在CINE模式下是有规定的，通过计算并输入滤波系数作为校正值（COR），可以考虑偏离180°的开光角。
测量完成后，以1/10的增量数字显示f-stop值，并以模拟的f-stop刻度另外显示，四舍五入为1/2增量。
因此，为摄影者提供了正确曝光图像的基本数据。
人机工程学设计SIXTOMAT F2的布局便于单手操作，只需几个按键，操作简单直观。
高对比度LCD面板清晰易读，并以清晰的方式显示值。
其紧凑但坚固的设计确保了曝光计完美地适合用户的握手姿势，并作为摄影师不可或缺的工具陪伴摄影师完成所有任务。
9SIXTOMAT F2 10摄影师通用曝光表可以使用光圈或快门优先预选以及曝光值来执行环境光测量。
滑动漫射器可用于在入射和反射光测量之间来回切换。
测量完成后，可以通过按数值键查询光圈/快门速度组合。
测量值以1/10的增量数字显示，f-stop值以1/2的增量出现在模拟刻度上。
如果在快门预选和曝光值功能中按住测量键，则可以确定对比度范围并以f级标尺显示-这是使对象的对比度范围与记录介质匹配的理想功能。

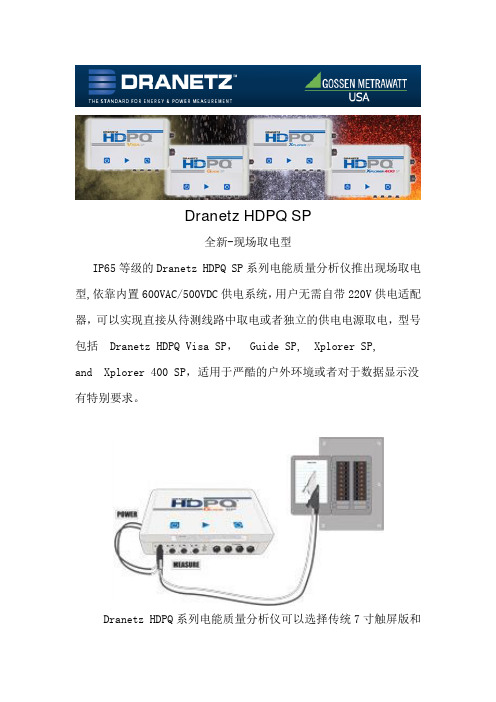

Dranetz HDPQ SP
全新-现场取电型
IP65等级的Dranetz HDPQ SP系列电能质量分析仪推出现场取电型,依靠内置600VAC/500VDC供电系统，用户无需自带220V供电适配器，可以实现直接从待测线路中取电或者独立的供电电源取电，型号包括Dranetz HDPQ Visa SP，Guide SP, Xplorer SP,
and Xplorer 400 SP，适用于严酷的户外环境或者对于数据显示没有特别要求。
Dranetz HDPQ系列电能质量分析仪可以选择传统7寸触屏版和
可以直接现场取电的SP版，SP版用IP65的箱子保护不带屏幕，但这个2个版本采用同样的内核，同样的测试能力和同样远程通讯功能。
HDPQ家族的电能质量、需求能耗测试仪除了具备行业内最好的测试功能外，也提供行业内最强的通讯功能，通过远程通讯下载测量数据，使得用户的操作更加安全高效，现在无需暴露在危险的电气环境中，舒适的办公室内一样远程监管电能质量状况。
电能质量分析中电能质量仪器检测指导方法电能质量分析是对电能质量进行评估和监测的过程。
在现代社会，电能质量的问题已成为一个严重的电力行业难题。
电能质量仪器的检测指导方法在电能质量分析中扮演着重要的角色。
本文将就电能质量仪器检测指导方法进行详细介绍。
首先，电能质量仪器的检测指导方法需要对电能质量监测的目标进行明确的规定。
电能质量的评估指标有很多，如电压稳定性、谐波含量、电能损耗等。
通过明确评估目标，可以选择合适的仪器和检测方法。
其次，电能质量仪器的检测指导方法需要选择合适的仪器。
在现代电力系统中，有很多专门用于电能质量检测的仪器，如电能质量分析仪、谐波分析仪等。
选择合适的仪器要根据评估目标和检测要求进行综合考虑，保证检测的准确性和可靠性。
第三，电能质量仪器的检测指导方法需要合理地确定检测点位置。
电能质量的问题通常是局部的，不同位置的电能质量可能存在差异。
因此，选择合理的检测点位置可以更好地反映实际情况，促进问题的准确定位。
然后，电能质量仪器的检测指导方法需要进行有效的数据采集和记录。
在检测过程中，需要采集大量的数据，并进行准确的记录。
这些数据可以用于后续的数据分析和问题排查。
因此，合理有效的数据采集和记录是保证检测结果准确性的重要保障。
接下来，电能质量仪器的检测指导方法需要进行数据分析和问题诊断。
通过对采集到的数据进行分析，可以发现电能质量存在的问题，并对问题进行诊断和定位。
数据分析可以利用统计方法、图表分析等手段，帮助分析师快速准确地得出结论。
最后，电能质量仪器的检测指导方法需要根据检测结果提出相应的改进措施。
根据数据分析和问题诊断的结果，可以针对存在的问题提出相应的改进措施。
这些改进措施可以包括设备的调整、系统的优化等，旨在提高电能质量并减少问题的发生。
总之，电能质量仪器的检测指导方法在电能质量分析中起到了至关重要的作用。
通过明确评估目标、选择合适的仪器、确定检测点位置、进行数据采集和记录、数据分析和问题诊断以及提出改进措施，可以有效地提高电能质量，并为电力行业的可持续发展提供支持。
电力系统中电能质量监测的使用教程电能质量是指电力系统中供电质量的一种指标，它关系到电力设备的运行稳定性和用户电器设备的正常使用。
在电力系统中，为了确保电能质量的可靠和稳定，电能质量监测变得至关重要。
本文将为您介绍电力系统中电能质量监测的使用教程，帮助您了解如何进行电能质量监测及相关的基本知识。
一、电能质量监测的概述电能质量监测主要从电压波形、电流波形、电压偏差、频率偏差、电压暂降/电压暂升、瞬时停电等几个方面对电能质量进行监测。
当电能质量出现异常时，监测系统将发出报警信号，以便及时采取措施避免设备损坏。
二、电能质量监测的设备1. 电能质量分析仪：电能质量分析仪是一种专门用于电能质量监测的设备，它可以测量和分析电压、电流、功率因数、谐波等参数，帮助用户了解电能质量的情况。
2. 数据记录仪：数据记录仪可以自动采集和存储电能质量的相关数据，方便后续的数据分析。
它通常具有长时间的数据记录能力和较大的存储容量。
3. 传感器：传感器是用于直接测量电压和电流等参数的装置，可以通过与电能质量分析仪和数据记录仪连接，将实时数据传输到设备中。
三、电能质量监测的步骤1. 安装传感器：首先，需要将传感器正确安装在被测电路上。
通常，传感器需要连接到变压器的输入和输出端子上，确保获取准确的电能质量数据。
2. 连接设备：将电能质量分析仪和数据记录仪与传感器连接。
根据设备的说明书，正确连接传感器和设备，确保数据能准确地传输到设备中。
3. 设置参数：根据实际情况，设置电能质量分析仪和数据记录仪的参数。
例如，设置记录的时间间隔、存储容量、记录模式等。
确保设备能够按照预期工作。
4. 开始监测：一切准备就绪后，开始对电能质量进行监测。
电能质量分析仪会根据预设的参数实时监测电能质量的情况，并将数据传输到数据记录仪中。
5. 数据分析：监测一段时间后，将数据记录仪中的数据导出到计算机中进行分析。
根据需要，可以制作数据报告、生成图表、寻找异常等。
带有系统分析功能的多参数电量表SINEAX A210, A220, A230s, A230带有系统分析的多功能电能监控单元SINEAX A210和A220合理和经济的测量48个被测参数，8个能耗值显示，平均和最大/最小值功能。
电气系统可以在所有四个象限中进行全面评估。
显示单元被测物通过高对比度，14 毫米高，可调光的LED进行显示，该LED带有3位数字和符号（电度表为8位数字，频率为4位数字）。
计量集成式电度表记录有功电能（进/出）和无功电能（感应/电容）。
如果使用扩展模块的数字输入来切换费率，则活动仪表的数量将增加一倍。
输出有 2 个 S0 输出可用于控制继电器。
可以输出能量脉冲，也可以输出可编程极限的状态。
SINEAX A230s和A230多功能准确的测量134个测量值，8个能耗值显示，综合平均值和最大值/最小值值函数，THD和谐波分析，不对称电压和零位移电压。
所有这些被测量构成了对所有四个象限中电气系统进行综合分析和评估的基础。
显示单元被测物通过高对比度，14毫米高，可调光的LED进行显示，并带有4位数字和符号（电度表为8位数字）。
在用户模式下，不需要的被测物可以被抑制。
LOOP模式依次显示2到10个可编程显示器。
分析趋势分析可用于所有平均值。
谐波含量和系统不对称性的计算为操作员提供了有关系统状态的重要信息。
A210A220A230s A230正面尺寸96 x 96毫米144 x 144毫米96 x 96毫米144 x 144毫米连接方式单相，3/4线平衡，3/4线不平衡输入LL: 0 – 500 V, LN: 0 – 290 V, F: 45 – 65 Hz, I: 0 – 1/5A精度U, I: 0,5%;P，Q，S，meters：1％U, I: 0,2%;P，Q，S，meters：0,5％14mm显示3位数字+符号4位数字+符号，可编程电源输出100 – 230 V AC / DC或24 – 60 V AC / DC 2个数字量输出作为脉冲或限值输出被测量85266能量计88平均值5个P，Q和S平均值各种功能THD没有谐波分析没有是15次电压不平衡没有是连接弹簧夹或螺丝夹端子防护等级（前面板）IP66扩展模块扩展了 A210，A220，A230s 和 A230 的功能它们可以简单地卡在基本仪器的背面并从其获取电源。
电能质量技术提示1.PU代表每单位。
它是电力工程师经常使用的一个术语，并被并入IEEE 1159。
PU是实际电压除以标称电压所得的百分比。
例如，480V电路上0.8pu的电压暂降为366V，120V电路上0.1pu的电压中断为12V。
“每单位”的概念是表示一个电压，而不考虑标称电压，因为通过电力系统中的各种变压器，百分比变化将相似（变压器中的损耗较小）。
如果138kv输电线下垂到0.7pu，那么13kv配电线路也会出现类似的下垂，终端用户电压也会出现类似的下垂。
（当然，如果中间有三角形Y形或Y形三角形变压器，这将更改值，但概念保持不变。
）2.电力工程领域的大多数人都遇到过这样一个问题：电力谐波的流向是从电源到负载，还是从负载到电源。
虽然这对一些人来说仍然是一个有争议的话题，但是确定这一点最普遍接受的做法是查看谐波瓦特相位角，或者特定谐波的电压和电流之间的关系。
适用于电压和电流的纯正弦波（只有基频分量）的相同规则也适用于这里。
纯阻性负载的电压和电流之间的相位关系为零度，或功率因数为1。
如果负载是一个纯电感，那么电流滞后电压90度，通常显示为+90度。
如果负载是纯电容器，电流将电压引入90度，因此相位角称为-90度。
这使得电感和电阻负载的功率因数为0到1之间的正数，而电容和电阻负载的功率因数为负数。
如果电压和电流之间的相位角相差超过90度，这通常意味着与功率/谐波表或分析仪一起使用的电流探头放置在与假定功率流相反的方向。
大多数电流探头都有一个箭头，箭头应该指向从电源到负载的方向，这是功率流的正常方向。
当正确安装的CT上谐波电压和电流的相位角在90度到270度（270也被称为-90度）之间时，则假定该谐波功率流与基本功率流的方向相反，或从负载到电源。
在一些Dranetz产品中，这是由每个谐波瓦特打印输出旁边的单词SOURCE或LOAD表示的。
在其他产品中，你必须看谐波瓦特的相位角来确定它落在哪里。
必须提醒用户，在许多测量中，谐波电流和电压水平很低，谐波瓦特数很小，可能没有意义，潮流信息的方向也是如此。
例如，如果在120v/30a电路中，存在0.05v的5次谐波电压和0.2a、0.01w的谐波电流，则该方向的精度非常低。
3.电源的“刚度”是一种工程术语，指即使在大电流负载条件下，电源也能提供几乎恒定的电压水平。
从技术上讲，它与等效源阻抗有关。
欧姆定律和基尔霍夫定律是这里的关键。
例如，如果电源的阻抗为1欧姆，并提供100伏的电压，那么如果负载电压为1安培，那么负载电压将为99伏，在电源阻抗上下降1伏。
如果负载电压为10A，那么负载电压将仅为90V，在源阻抗上下降10V。
然而，如果源阻抗为0.1欧姆，10安培的负载仍然会给负载99伏的电压，因为只有1伏的电压会通过源阻抗下降。
因此，源阻抗为0.1欧姆的源比1欧姆的源要硬得多。
谐波源阻抗也是如此。
通常情况下，电源越硬，用户出现电能质量问题的可能性就越小，无论是谐波、均方根变化（如凹陷）等。
尽管与任何规则一样，也有例外。
4.谐波通常显示为谐波频谱，即电压和电流的列表或条形图，显示每个谐波的大小。
震级作为谐波的来源是一个很好的线索。
如果电流谐波具有显著的第三次谐波，第五次谐波稍小，甚至第七次谐波稍小等等，这通常是由单相整流输入、开关电源（如计算机、打印机和办公环境中的其他信息技术设备）引起的。
如果主导谐波是第5和第7次，然后是第11和第13次，然后是第17和第19次，那么电源通常是一个6脉冲或极变换器，也称为三相全波整流器，它存在于可调速驱动器和其他较大的“电子”负载中。
5.通常是谐波电流引起关注，因为它们会导致“谐波污染”扩散到其他设备上。
就像电流*阻抗=基频电压一样，欧姆定律也适用于谐波电流、阻抗和电压。
以非线性方式吸取电流的负载将导致富谐波电流与谐波阻抗发生反应，并产生其他负载将看到的谐波电压。
谐波阻抗可以随着频率或谐波数的变化而变化，通常随着高次谐波的增加而显著增加。
这意味着产生显著谐波电压所需的谐波电流较少。
6.一个常用的统计数字叫做THD，即总谐波失真。
这是一个数学过程，其中：电压或电流谐波的大小为平方；求和；求和的平方根；结果除以基本均方根或总均方根值；最后乘以100%。
根据除数，这个数字可能有很大的不同。
（典型地，基本型在北美使用，而Total在欧洲使用）对电流使用THD可能会产生误导，通常应避免。
谐波电流的实际大小更有意义。
如果谐波电流的大小很小，比如在Y形电路的中性点，那么THD可能会非常大，这仍然不是问题。
例如，30 A电路中性点的0.5 A电流可以由0.25 A基波和0.25 A三次谐波构成。
这将产生一个100%的THD，听起来很糟糕，但在30a电路上是微不足道的。
7.谐波通常被定义为“基频的整数倍频率”。
对于60hz电力系统，这意味着二次谐波为120hz，三次谐波为180hz，四次谐波为240hz，…，第n次谐波为n*60。
发现实际上介于这些谐波频率之间的频率称为间谐波（例如185赫兹），但通常比谐波频率本身要少得多。
低于基频的频率称为次谐波（如9hz），通常导致光闪烁现象。
8.RMS值的变化通常用于触发PQ数据的捕获。
最常见的均方根变化类型是凹陷（或欧洲术语中的下倾）。
一些研究表明，超过60%的电能质量扰动是凹陷，即当均方根值低于标称值的90%时。
在典型的办公室或住宅插座上，这将从120 Vrms降至108 Vrms。
如果电压降到额定值的10%以下，我们称之为中断。
相反，如果它增加到名义值的110%以上，那就是膨胀。
9.引起电能质量相关问题的最常见的电磁现象是电压的基本波形——正弦波的变化。
用一个数字表示这个复杂形状的一个数学数字是RMS-均方根。
它在波形的一个周期中获取每个采样点（通常为128个），将该值乘以它本身（将其平方），将它们相加并取平均值（平均值），然后取该数字的平方根。
这与峰值不同，峰值是一个周期中最大的采样值。
对于不同的波形，峰值和均方根之间有不同的关系。
对于正弦波，峰值比均方根值大1.414倍，或均方根值比峰值小0.707倍。
这种关系不适用于失真的波形，例如出现谐波时，这就是为什么应该使用“真有效值”仪表，而不是将峰值乘以0.707来确定有效值的仪表。
10.如果您出于任何原因将配电盘取下，现在是使用最重要的电能质量工具之一螺丝刀的好时机。
请务必佩戴正确的安全设备并遵循所有必要的安全预防措施。
在大多数设施中，电流只在一天的一部分时间内流动。
今天，这种电流通常包含产生热量的谐波电流。
加热/冷却/加热/冷却循环以及由此产生的电线膨胀和收缩会导致连接随着时间的推移而松动。
这种松动会增加连接的阻抗，从而进一步增加加热效果。
用螺丝刀拧紧松动的连接有助于降低电压降并将火灾可能性降至最低。
11.谐波通常按其谐波数（奇数或偶数）分组。
奇数是3，5，7，9等等，偶数是2，4，6，8等等。
还有另一个使用的分组，称为三倍频，即3、6、9、12等。
三倍频之所以如此分组，是因为三倍频谐波电流将加入三相四线Y形电路的中性点，而不是取消。
这就需要使中性导体的载流能力等于或高达相导体载流能力的1.73倍。
即使是谐波也被组合在一起，因为它们通常不存在于具有正常运行设备的系统中，除非有半波整流器作为负载存在。
如果半个输入整流器在全波整流器中不能正常工作，那么负载就会像半波整流器一样吸取电流，并且电流波形将富含均匀谐波。
这是一个线索，可能有什么东西坏了。
即使是谐波也可以在波形中识别，因为它们在波形的一半内造成对称性损失。
12.功率因数是另一个受电能质量现象，特别是畸变和不平衡影响的参数。
这就给“真正的功率因数”一词带来了更大的困惑。
功率因数是一种衡量负荷使用电能效率的指标，或者衡量负荷消耗了多少电能，而供电商必须提供多少电能。
它被定义为实际功率除以视在功率、瓦特/伏安或瓦/伏安。
在整流输入型负载（也称为开关电源或电子或非线性负载）冲击之前，大多数电气负载是电阻和/或电感负载，如加热器、白炽灯和电机。
虽然电压和电流可能并不完全同相，但两者的波形几乎都是正弦的，只存在基频分量。
因此，实际功率等于Vrms*Irms*cos（V&I 之间的夹角称为θ），视在功率等于Vrms*Irms，降低到功率因数等于cos（夹角θ）。
然后，人们假设这是PF的“真实”公式，而收益表则将其用于计费目的。
随着整流输入负载开始成为常态，电流波形尤其失去了正弦波的形态，变得富含其他谐波频率成分。
可控硅门控负载只在部分电压波形期间传导电流。
即使基频分量同相，实际功率也不再是Vrms*I rms*cos（θ），因为每个谐波电压和电流的θ值可能不同。
毫不奇怪，瓦特值变低了，因为整流输入开关电源和可控硅选通负载的目的是降低实际功耗。
但是表面上的能量，Vrms*Irms，仍然是一样的。
所以，对一些人来说，这可能是令人惊讶的，功率因数变小了。
在一个例子中，一个公用事业人员用传统的W/VA法把一个旧的机电式电表换成了一个叫PF的新电表，现在客户欠了PF罚款（由于他们没有改变负荷，客户拒绝支付）。
13.偶数谐波的高百分比通常表示电路上存在明显较大的半波整流器，或者全波整流器损坏，并且起着半波整流器的作用。
在大多数电路中，奇次谐波通常占频谱的大部分。
即使是相当大比例的谐波通常也找不到，除非电流只在半个周期内被吸收。
半波整流信号的Fourier展开完全由偶次谐波组成，而典型的电子负载，如PCs、激光打印机或asd，其谐波谱以奇次谐波为主。
即使是谐波也常常可以通过波形缺乏四分之一波对称性来检测。
这意味着波形的第一个峰值之前的部分看起来不像波形的第二部分的镜像，因为它从峰值返回到零轴。
在波形的负半周中，第三部分和第四部分之间也会出现同样的不对称现象。
14.瞬变是非常短的持续时间干扰，小于1/4周期的电源频率，更经常，以微秒为单位测量。
它们过去被称为脉冲、浪涌、尖峰或小故障。
但是这些术语可能有模糊的含义，因此IEEE和其他标准团体采用了术语“瞬态”。
电压瞬变的常见原因是功率因数电容器组被打开或关闭、闪电击中导体或导体附近、相导体与某种接地电位（如树）接触产生电弧，以及由整流输入三相电源（例如在asd中）上的scr的换相周期产生的凹口。
瞬变的可能影响包括存储设备上的数据损坏、设备损坏、数据传输错误、设备间歇运行、设备寿命缩短和不可修复的问题。
瞬变常常是“鬼鬼祟祟”的，因为它们发生得非常迅速和随机，许多电能质量监测器无法捕捉到它们，特别是高频瞬变。
15.膨胀是电压的增加，通常高于标称电压的110%。
虽然涌浪的发生率必须低于跌落，但如果电压超过设备的安全输入水平太长时间，涌浪会导致设备发生灾难性故障。
当突然关闭大负载时（与下垂的原因相反），可能会导致膨胀。
