电能质量分析仪器安全操作及保养规程电能质量分析仪是一种用于评估电能质量的专业仪器。
准确地进行安全操作和保养是确保该仪器长期稳定工作的关键步骤。
本文将介绍电能质量分析仪器的安全操作规程和保养规程。
1. 安全操作规程1.1 操作前的准备工作在开始操作电能质量分析仪之前，应进行以下准备工作：1.了解该仪器的基本原理、性质、结构、功能以及使用方法。
2.确认该仪器的适用范围和使用环境，选择符合要求的电源和仪器连接线，在使用前检查接线是否正确。
3.检查该仪器的工作状态，查看是否出现异常情况，如出现异常情况应及时排除。
1.2 操作时应注意的事项1.在操作时应遵循说明书中的操作步骤和警示事项，不得擅自改变设定参数。
2.在测量电压、电流时应正确接入测量头，并检查测量头与被测电路之间的连接是否牢固完好。
3.在更换测量头时，应将电源关闭，仪器降到零位，并等待指示灯全部熄灭后才能进行更换。
更换完毕后应重新进行校准。
4.在操作时，应格外注意安全，避免电击、触电等意外事故的发生。
尤其要注意不要将手伸进仪器内部。
5.操作过程中，如发现异常情况，如显示错误等问题，应及时采取措施，以防止问题扩大。
1.3 操作后的清理工作在使用电能质量分析仪完成测量后，应按照以下步骤进行清理工作：1.关闭电源并拔掉电源线。
2.移除所使用的测量头，并清理头部。
若使用不当导致头部损坏，应及时更换。
3.清理表面和接口等部分，保持干净整洁。
1.4 仪器维护保养1.定期对仪器进行校准和维护，如发现问题及时解决。
2.仪器在使用之后要存放在干燥，阴凉和通风良好的地方。
3.仪器不使用的时候，应进行设备保护，涉及到仪器软件可以考虑进行数据备份，保证数据的安全性。
4.仪器不能长期保持在高温、寒冷、潮湿及易受冲击、振动的环境中，以免损坏。
以上内容是关于电能质量分析仪器的基本安全操作规程，用户在使用时一定要重视，采取适当的安全措施，确保仪器长期稳定工作。
2. 保养规程电能质量分析仪器的保养工作很重要，它可以帮助用户更好地维护仪器，确保它的长期稳定工作。
产品用户手册E6500手持式电能质量分析仪V1.012015年9月©2015 Guangzhou ZHIYUAN Electronics Stock Co., Ltd.致远电子产品用户手册 << IE6500电能质量分析仪 关于本说明书本说明书提供如何以安全的方式使用E6500 手持式电能质量分析仪的准确信息。
说明书中详细介绍了安全、规范的操作要领，以及各种测量模式的使用流程。
请您在使用仪器前，完整地阅读完本说明书。
产品清单表1-1 配件清单列表注：用户在收到产品后，请按照表1-1的清单检查配件的完整性，如果缺少配件，请与销售人员联系。
图1-1 E6500产品配件示意图致远电子II >> 产品用户手册E6500电能质量分析仪法律声明版权所有© 广州致远电子有限公司2013，保留一切权利。
未经广州致远电子有限公司书面同意，任何单位和个人不得擅自摘抄、复制本手册内容的部分或全部内容，不得以任何形式传播。
本手册描述的产品中，可能包含广州致远电子有限公司记起可能存在的许可人享有版权的软件。
除非获得相关权利人的许可，否则，任何人不得以任何形式对前述软件进行复制、分发、修改、摘录、反汇编、反编译、解密、出租、转让、分许可等侵犯软件版权的行为，但是适用法禁止此类限制的除外。
商标声明是广州致远电子有限公司的商标或者注册商标。
在本手册以及本手册描述的产品中，出现的其他商标、产品名称、服务名称以及公司名称，由其各自的所有人拥有。
注意由于本产品支持不同型号的电流钳，电流环配件，因此本手册中的描述可能与您购买的产品或者其附件并非完全一一对应。
用户不要拆解机器，如需维修，请与销售人员联系。
广州致远电子有限公司保留随时修改本手册中任何信息的权利，无需提前通知且不承担任何责任。
责任限制本手册中的内容均“按照现状”提供，除非适用法要求，广州致远电子有限公司对本手册中的所有内容不提供任何明示或暗示的保证，包括但不限于适销性或者适用于某一特定目的的保证。

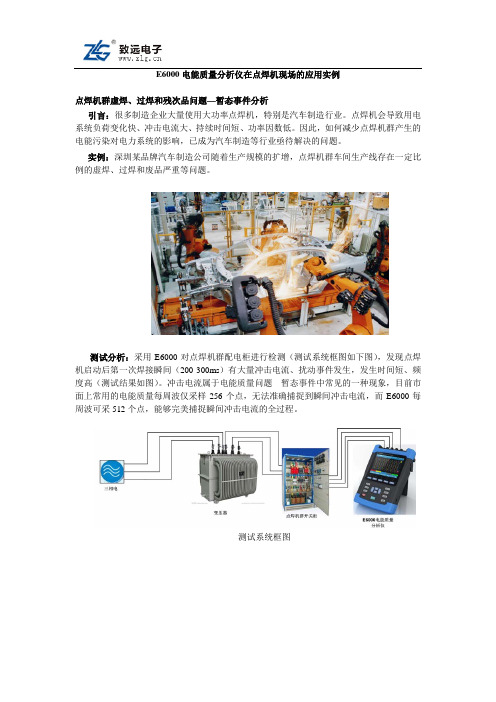

E6000电能质量分析仪在点焊机现场的应用实例
点焊机群虚焊、过焊和残次品问题—暂态事件分析 引言：
很多制造企业大量使用大功率点焊机，特别是汽车制造行业。
点焊机会导致用电
系统负荷变化快、冲击电流大、持续时间短、功率因数低。
因此，如何减少点焊机群产生的
电能污染对电力系统的影响，已成为汽车制造等行业亟待解决的问题。
实例：深圳某品牌汽车制造公司随着生产规模的扩增，点焊机群车间生产线存在一定比
例的虚焊、过焊和废品严重等问题。
测试分析：采用E6000对点焊机群配电柜进行检测（测试系统框图如下图），发现点焊
机启动后第一次焊接瞬间（200-300ms ）有大量冲击电流、扰动事件发生，发生时间短、频
度高（测试结果如图）。
冲击电流属于电能质量问题—暂态事件中常见的一种现象，目前市
面上常用的电能质量每周波仅采样256个点，无法准确捕捉到瞬间冲击电流，而E6000每
周波可采512个点，能够完美捕捉瞬间冲击电流的全过程。
测试系统框图
电焊机群电能质量测试结果
案例总结：该汽车制造公司使用E6000手持式电能质量分析仪的暂态事件分析功能，准确定位了焊接问题所在，对点焊机群的配电柜线路进行了有效治理，大大提升了生产线的效率和品质。
暂态事件包含冲击电流、电压暂升、电压中断和电压暂降事件，随着自动化生产的提升，设备对电压暂降的灵敏度越来越高。
E6000暂态事件分析功能广泛应用于轧机（热轧、冷轧）、码头龙门吊、压缩机等快变负荷显著的工业现场。
时基电力电能质量分析仪操作手册（简化版）一、功能与用途电能质量分析仪是用于在线检测与分析电能质量的专用仪器，根据结构分为手持式和便携式两种，仪器采用高性能电子工艺及器件，外形美观，功能强大，操作简单。
电能质量分析仪的精确测量电压、电流、有功功率、无功功率、相角、功率因数、频率等多种电参量，显示被测电压和电流的矢量图，分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、电压波动、闪变、三相电压允许不平衡度和电网谐波，显示单相电压、电流波形并可同时显示三相电压、电流波形。
二、主要参数电压测量范围：0～400V，自动换挡相角测量范围：0~359.99°频率测量范围：45~55Hz电压通道数：三通道（U A、U B、U C）电流通道数：三通道（I A、I B、I C）最大谐波分析次数：63次准确度：电压±0.2%时基电力电流：±0.5%三、常规操作方法测量接线很简单，将电能质量分析仪的UA、UB、UC，Ia、Ib、Ic与被试相连，电流有两种方式，一种是测试线直连，一种是用电流钳采集，看现场实际情况，哪种方便使用哪种，对测量数据的影响忽略不计，接好线之后开机，主菜单共十二个选项，分别为：参数设置、电气测试、谐波测试、频谱分析、波形显示、矢量分析、电压闪变、历史数据、国标查阅、移动存储、磁盘查阅和系统校准，根据试验的类型选择，试验过程中可通过回退的方式进入不同的电能质量分析界面，参数设置，电能质量分析仪的参数设置通俗易懂，设置的参数并不多，类似变比、电流输入方式、容量等，按照设备名牌输入相应的参数即可。
1022G测试过程中要注意问题1、要在测试前插好电流测试钳，严禁先夹被测信号后插入电流钳插座，这相当时基电力于电流测试钳二次开路，容易产生开路高压，损坏仪器。
测试完成后要先摘下所有电流测试钳再拔下与主机相连的插头。
2、测试钳为保证各通道精度，应一一对应，要把各电流钳正确插入唯一与之对应的插座。

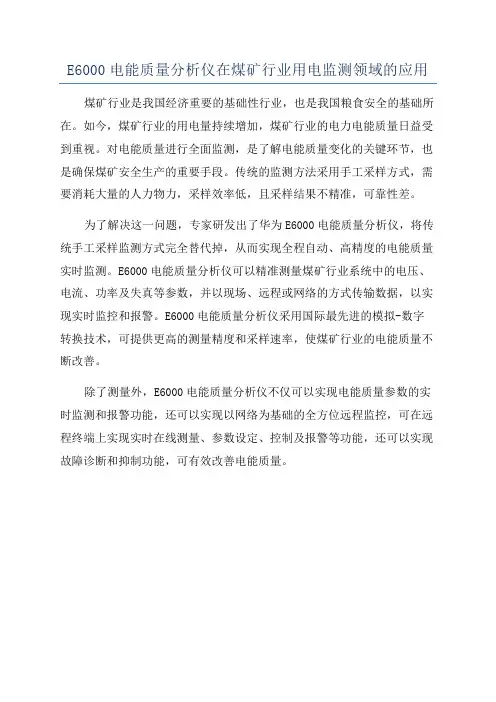

E6000电能质量分析仪在煤矿行业用电监测领域的应用煤矿行业是我国经济重要的基础性行业，也是我国粮食安全的基础所在。
如今，煤矿行业的用电量持续增加，煤矿行业的电力电能质量日益受到重视。
对电能质量进行全面监测，是了解电能质量变化的关键环节，也是确保煤矿安全生产的重要手段。
传统的监测方法采用手工采样方式，需要消耗大量的人力物力，采样效率低，且采样结果不精准，可靠性差。
为了解决这一问题，专家研发出了华为E6000电能质量分析仪，将传统手工采样监测方式完全替代掉，从而实现全程自动、高精度的电能质量实时监测。
E6000电能质量分析仪可以精准测量煤矿行业系统中的电压、电流、功率及失真等参数，并以现场、远程或网络的方式传输数据，以实现实时监控和报警。
E6000电能质量分析仪采用国际最先进的模拟-数字转换技术，可提供更高的测量精度和采样速率，使煤矿行业的电能质量不断改善。
除了测量外，E6000电能质量分析仪不仅可以实现电能质量参数的实时监测和报警功能，还可以实现以网络为基础的全方位远程监控，可在远程终端上实现实时在线测量、参数设定、控制及报警等功能，还可以实现故障诊断和抑制功能，可有效改善电能质量。

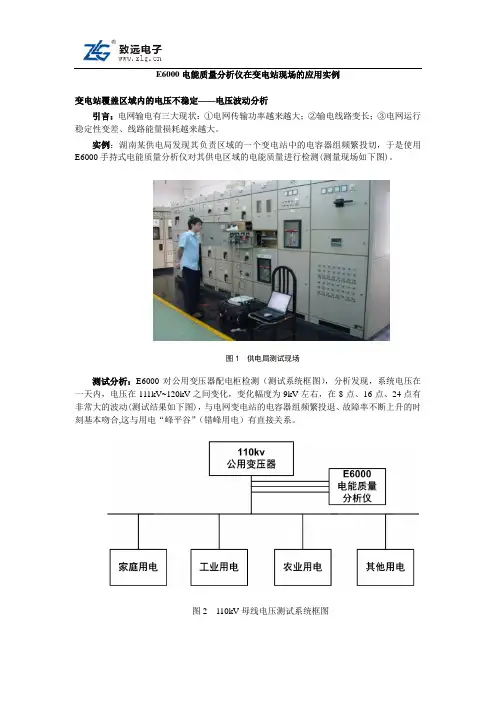

E6000电能质量分析仪在变电站现场的应用实例
变电站覆盖区域内的电压不稳定——电压波动分析
引言：电网输电有三大现状：①电网传输功率越来越大；②输电线路变长；③电网运行稳定性变差、线路能量损耗越来越大。
实例：湖南某供电局发现其负责区域的一个变电站中的电容器组频繁投切，于是使用E6000手持式电能质量分析仪对其供电区域的电能质量进行检测(测量现场如下图)。
测试分析：E6000对公用变压器配电柜检测（测试系统框图），分析发现，系统电压在
一天内，电压在111kV~120kV 之间变化，变化幅度为9kV 左右，在8点、16点、24点有非常大的波动(测试结果如下图)，与电网变电站的电容器组频繁投退、故障率不断上升的时刻基本吻合,这与用电“峰平谷”（错峰用电）有直接关系。
图1 供电局测试现场
图2 110kV 母线电压测试系统框图
实例总结：该供电局使用E6000手持式电能质量分析仪的电压波动测试、分析功能，找出了电网变电站的电容器组频繁投切的原因，经改造，该区域内电压波动大、电容器频繁投退的情况得以缓解。
图3 110kV 母线电压24h 变化曲线。
警告感谢您购买了本公司的VICTOR5000电能质量分析仪，为了更好地使用本产品，请一定：——详细阅读本用户手册。
——严格遵守本手册所列出的安全规则及注意事项。
◆违规使用仪器可能导致触电、爆炸或火灾。
★任何情况下，使用本仪器应特别注意安全。
★注意仪器面板及背板的标贴文字及符号。
★使用、拆卸、维修本仪表，必须由有授权资格的人员操作。
★由于仪器原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。
★仪表及手册上的“”危险标志，使用者必须依照指示进行安全操作。
★★当移除或更换电池或SD卡时，请确保断开测量导线、电流钳、电源适配器并关闭电源。
★电流钳必须与仪表对应连接，否则测试误差可能增大。
★如果电池或SD卡插槽缺失、被破坏或未正确安装，请勿使用仪器。
★任何与本仪器无关的系统安全问题，由该系统的建立、运营商负责。
★出于您的安全考虑，请仅使用随设备所附带的导线和配套附件(符合IEC61010-031(2002)标准)。
当低电压等级的传感器或附件连接至设备时，该低电压等级传感器或附件必须适用于该系统。
★使用前请经常检查测试导线、电流钳和附件处于最佳状况。
任一导线、电流钳或附件，如果绝缘受损(甚至只是部分受损)，都必须维修或报废。
★遵从环境状况。
(参阅15.3.1)★若环境需要，请使用个人安全保护设备。
★该仪器必须使用在对地交／直流电压不大于600V的第IV类装置设备(IEC61010-1标准)，或使用在电压不大于1000V的第Ⅲ类装置设备。
禁止在更高的电压网络或类型下使用。
★仅使用生产商所提供的电源适配器或电池组，它们具有特定安全等级。
★遵循附件或电流钳的安全级别限制，避免和未使用的终端连接。
★危险电压下某些电流钳不能从暴露的导体上安装或移除。
◆使用和连接步骤：★开启仪器。
★根据所需结果并参照网络类型设置仪器相关参数。
★连接电压测试导线和电流钳到仪器上。
★将地线和(或)中性线的电压测试导线连接到电网的地线和(或)中性线。

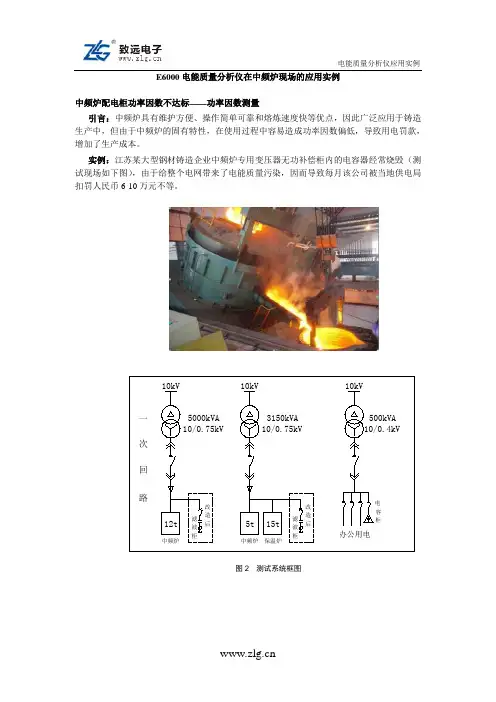

E6000电能质量分析仪在中频炉现场的应用实例
中频炉配电柜功率因数不达标——功率因数测量
引言：中频炉具有维护方便、操作简单可靠和熔炼速度快等优点，因此广泛应用于铸造生产中，但由于中频炉的固有特性，在使用过程中容易造成功率因数偏低，导致用电罚款，增加了生产成本。
实例：江苏某大型钢材铸造企业中频炉专用变压器无功补偿柜内的电容器经常烧毁（测试现场如下图），由于给整个电网带来了电能质量污染，因而导致每月该公司被当地供电局扣罚人民币6-10万元不等。
测试分析： 根据E6000检测中频炉配电柜结果，发现功率因数仅为0.79（如下图），达不到国标要求，E6000功率因数测试精度达0.5%，采用实时数据显示方式，可以对功率因数准确测量与分析。
实例总结：该钢材铸造公司采用了E6000手持式电能质量分析仪进行精确测量后，找出问题的原因，并安装了无功补偿兼滤波装置，安装后经E6000再次测量确认，平均功率因数在0.95（如下图）。
E6000的功率因数测量与分析功能还可广泛应用于三相异步电机、电弧炉、单晶炉、风电机、制冷、空气压缩机测量现场。
图3 改造前功率因数 图4 改造前功率因数。
电能质量分析仪的测试使用介绍电能质量分析仪是一种用于对电能质量进行测试和分析的仪器。
它通过对电网中的电压、电流等参数进行测量，来分析电网的稳定性、干扰情况、失调程度等，以帮助用户对电网进行质量分析并优化电网运作。
仪器构成典型的电能质量分析仪由以下几个部分组成：1.外壳：保护和固定电能质量分析仪组件的外壳。
2.电源：为仪器提供电源。
3.电能接口：用于接收电网中的电能信号。
4.板卡：包括处理器、存储器和软件，用于处理和分析电能信号。
5.显示器：用于显示测试和分析结果。
6.操作面板：用于设置和控制仪器的参数和功能。
测试流程电能质量分析仪的测试流程包括以下几个步骤：1.确定测试点位：根据实际需求确定测试点位。
测试点位应选择绝缘良好、接地良好且能代表电网各个部位的点位。
2.连接电能质量分析仪：根据电能质量分析仪的使用说明书，将电能质量分析仪连接至测试点位。
注意电能分析仪的接线正确，以避免电路短路、火灾等危险。
3.设置测试参数：根据实际需求，设置电能质量分析仪测试的参数，如采样率、测试时间等。
4.进行测试：根据设置好的测试参数，对电能进行测试。
5.分析测试结果：通过电能质量分析仪显示器或上传到电脑进行深度分析。
分析结果电能质量分析仪的测试结果包括以下几个方面：电压相关参数1.电压稳定度：即电网中电压的波动程度，数字越小表示电压稳定程度越高。
2.电压波形失真度：即电网中电压波形的畸变程度，数字越小表示波形失真程度越低。
3.电压谐波含量：即电压中谐波的含量百分比，数字越小表示电压中的谐波成分越少。
电流相关参数1.电流稳定度：即电网中电流的波动程度，数字越小表示电流波动程度越小。
2.电流波形失真度：即电网中电流波形的畸变程度，数字越小表示波形失真程度越小。
3.电流谐波含量：即电流中谐波的含量百分比，数字越小表示电流中的谐波成分越少。
电能相关参数1.有功功率：即电网传输的实际功率。
2.无功功率：即电网中不被消耗的功率。
