厂房桁架工程施工图纸厂房桁架工程施工图纸是指在进行厂房桁架工程施工的过程中所绘制的具有一定规范和标准的图纸，这些施工图纸不仅包括了桁架的结构设计和细节，还包括了施工的安全要求、工艺要求、材料要求等一系列施工过程中需要注意的关键点和细节。

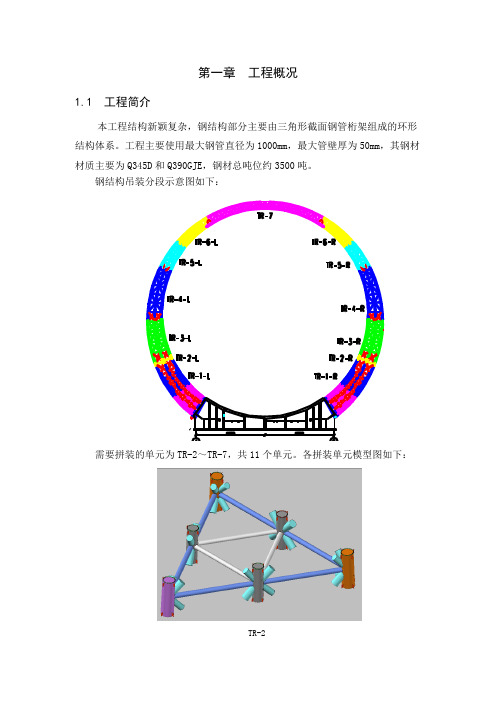

二、厂房桁架工程施工图纸的内容1. 桁架结构设计：施工图纸中需要包括桁架的结构设计，包括梁柱的布置、节点连接方式以及梁柱的尺寸和材料等信息。
2. 桁架细节设计：施工图纸中需要包括桁架的细节设计，如桁架连接的细节、节点的连接方式、焊接的质量要求等。
3. 施工工艺要求：施工图纸需要详细描述施工的工艺要求，包括焊接工艺、装配工艺、调试工艺等。
4. 施工安全要求：施工图纸需要详细描述施工的安全要求，包括施工现场的安全防护、作业人员的安全防护以及施工过程中可能遇到的安全风险和应对措施等。
5. 材料要求：施工图纸需详细描述桁架所使用的材料要求，包括材料的规格、强度、质量要求等。
三、厂房桁架工程施工图纸的制作流程1. 方案设计：首先，需要根据厂房的实际情况，结合设计要求和技术要求，进行厂房桁架的结构和细节设计。
2. 施工图纸绘制：在完成方案设计后，需要将设计方案转化为实际的施工图纸，包括平面布置图、剖面图、细部图等。
这些图纸需要严格按照相关标准和规范绘制，确保施工过程中的准确性和有效性。
3. 审图审核：绘制完成后，需要进行审图审核，确保所绘制的施工图纸符合国家相关标准和规范，并且能够满足厂房桁架工程施工的要求。
4. 发放施工图纸：经过审图审核后，需要将施工图纸发放给相关的施工单位，以供其进行厂房桁架工程的施工。
四、厂房桁架工程施工图纸的意义1. 规范施工过程：施工图纸是施工过程中的重要文件，它规范了桁架的结构设计和施工工艺要求，确保了施工过程中的准确性和规范性。
2. 提高施工效率：施工图纸能够明确桁架的结构和细节设计，有利于施工单位对施工过程进行组织和管理，提高施工的效率。
3. 保障施工质量：施工图纸中详细描述了桁架的结构和细节设计，以及材料和施工工艺要求，有利于施工单位严格按照要求进行施工，保障施工质量。

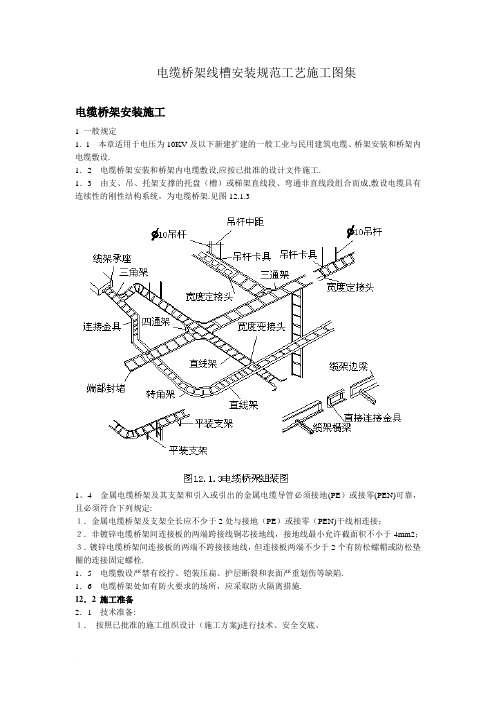

电缆桥架线槽安装规范工艺施工图集电缆桥架安装施工1 一般规定1．1本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设.1．2电缆桥架安装和桥架内电缆敷设,应按已批准的设计文件施工.1．3由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成,敷设电缆具有连续性的刚性结构系统，为电缆桥架.见图12.1.31。
4金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE）或接零(PEN)可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN)干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓.1．5电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷.1．6电缆桥架处如有防火要求的场所，应采取防火隔离措施.12．2 施工准备2．1技术准备:１．按照已批准的施工组织设计（施工方案)进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方,施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录,以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算。
1。
电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证,桥架内外应光滑平整,无棱刺，不应有扭曲翘边等变形现象。
3。
桥架订货或制作应按设计要求进行,不应有误，应反复校核以免造成浪费。
4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所,应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所,宜带有盖板。
