表面技术第52卷第10期掺杂Bi的β-Cu2Se薄膜的微观结构与热电性能周政旭，陈雨，宋贵宏*，胡方，吴玉胜*，尤俊华（沈阳工业大学 材料科学与工程学院，沈阳 110870）摘要：目的探究在β-Cu2Se薄膜中掺杂元素Bi对其组织结构及其热电性能的影响，探求Bi元素对载流子传输过程和热电性能的影响规律，为将来该类热电薄膜的研究和应用提供宝贵的经验。

方法使用粉末烧结制得Cu-Bi-Se合金靶材，使用磁控溅射的方法在含有SiO2层的单晶Si衬底上制备了不同Bi含量的β-Cu2‒x Bi x Se热电薄膜。

利用X射线衍射仪、扫描电子显微镜、能谱仪分别研究了沉积薄膜的XRD谱、表面与截面形貌以及元素含量与分布。

利用LSR-3电阻率/塞贝克系统测量了沉积薄膜的Seebeck系数与电导率。

利用霍尔试验测量了沉积薄膜的室温载流子浓度和迁移率。

结果沉积薄膜主要由单一的β-Cu2Se相构成，在Bi掺杂量最大为1.07%（原子数分数）的薄膜还含有非常少量的α-Cu2Se相；在β-Cu2Se相薄膜中Bi的掺杂没有生成单质相而是替换点阵中的Cu而形成替位式固溶体。

在沉积的β-Cu2‒x Bi x Se薄膜中，([Bi]+[Cu])/[Se]＞2.0且具有p型导电特征。

随着温度的增加，电导率降低而Seebeck系数增加，彰显沉积薄膜的简并或半简并半导体的导电特性。

当温度低于225 ℃时，沉积薄膜功率因子随Bi掺杂量的增加而增大；当温度高于225 ℃时，掺杂量为0.29%（原子数分数）的薄膜具有最大的功率因子，进一步增加Bi掺杂量，沉积薄膜的功率因子却逐渐减小。

结论使用磁控溅射的方法可制备β-Cu2Se薄膜，掺杂适量的Bi可显著提高薄膜的功率因子。

关键词：热电薄膜；β-Cu2Se薄膜；Bi掺杂；Seebeck系数；载流子浓度中图分类号：TB34 文献标识码：A 文章编号：1001-3660(2023)10-0278-09DOI：10.16490/ki.issn.1001-3660.2023.10.023Microstructure and Thermoelectric Properties of Bi-doped β-Cu2Se Film ZHOU Zheng-xu, CHEN Yu, SONG Gui-hong*, HU Fang, WU Yu-sheng*, YOU Jun-hua(School of Materials Science and Technology, Shenyang University of Technology, Shenyang 110870, China)ABSTRACT: The Cu2Se material has attracted more attentions in the field of thermoelectric materials due to its high figure of merit, "electronic crystal phonon liquid" structure, rich constituent elements in the crust, low price and other advantages.Compared with bulk material, the film with a nearly two-dimensional structure can effectively improve the Seebeck coefficient and reduce the thermal conductivity, showing excellent thermoelectric properties. At present, the main methods to improve the thermoelectric properties include element doping, composites containing nano-sized second phase, low dimensionalization, nano structure, etc. Element doping can modulate the carrier concentration and change the energy band structure, further modulating收稿日期：2022-09-05；修订日期：2023-02-22Received：2022-09-05；Revised：2023-02-22基金项目：国家自然科学基金项目（51772193）；辽宁省“兴辽英才计划”项目（XLYC2008014）Fund：Supported by the National Natural Science Foundation of China (51772193); Supported by Liaoning Province "Xingliao Talents Program" (XLYC2008014)引文格式：周政旭, 陈雨, 宋贵宏, 等. 掺杂Bi的β-Cu2Se薄膜的微观结构与热电性能[J]. 表面技术, 2023, 52(10): 278-286.ZHOU Zheng-xu, CHEN Yu, SONG Gui-hong, et al. Microstructure and Thermoelectric Properties of Bi-doped β-Cu2Se Film[J]. Surface Technology, 2023, 52(10): 278-286.*通信作者（Corresponding author）第52卷第10期周政旭，等：掺杂Bi的β-Cu2Se薄膜的微观结构与热电性能·279·the Seebeck coefficient and electrical conductivity. Therefore, element doping has been proved to be one of the most effective methods to improve the thermoelectric properties of materials. Bi has a larger atomic radius compared with Cu. This means that doping Bi may cause lattice distortion and more point defects in Cu2Se lattice. At the same time, phonons are scattered in transmission due to mass fluctuation and periodic stress field destruction due to Bi doping, thus reducing the thermal conductivity. Thus, Bi doping helps to improve the thermoelectric performance of materials. In this work, The β-Cu2‒x Bi x Se thermoelectric films with different Bi contents were prepared by magnetron sputtering on single crystal Si substrate containing SiO2 layer with high vacuum powder sintered Cu-Bi-Se alloy target. The phase composition of deposited films was determined by XRD patterns and the surface and cross-sectional morphology of deposited films was observed by SEM. The content and distribution of the constituent elements were measured and analyzed by EDS. The Seebeck coefficient and electrical conductivity of deposited films were measured by LSR-3 resistivity and Seebeck system. The carrier concentration and mobility of deposited films at room temperature were measured by Hall experiments. The results showed that deposited films were mainly composed of single β-Cu2Se phase at room temperature. The films with the maximum Bi doping amount of 1.07at.% also contained very small amount of α-Cu2Se phase and β-Cu2Se phase. Cu atom in β-Cu2Se lattice was substituted by Bi atom and (Cu,Bi)2Se solid solution formed in the deposited films. The deposited β-Cu2‒x Bi x Se films with ([Bi]+[Cu])/[Se]>2.0 possessed p-typed conductive characteristics. In the range of measured temperature from 25 to 395 ℃, the electrical conductivity decreased and the Seebeck coefficient increased with increasing measured temperature, showing the conductive properties of degenerate or semi-degenerate semiconductors. The carrier concentration and electrical conductivity decreased, but the mobility and Seebeck coefficient increased with increasing Bi content in deposited films at room temperature. The power factor of the Bi-doped films was higher than that of the films without Bi. The power factor of the deposited film increased with Bi content increasing to 225 ℃. Above 225 ℃, the film with doping amount of 0.29at.% Bi had the highest power factor and the power factor of deposited film decreased gradually with further increasing Bi content. The power factor of β-Cu2Se film can be significantly enhanced by doping a proper amount of Bi in films.KEY WORDS: thermoelectric material; β-Cu2Se film; doping Bi; Seebeck coefficient; carrier concentration热电材料可以实现热能与电能的互相转换，在作为发电与制冷设备领域中受到了越来越多的关注。

摘要随着第三代新型纳米薄膜太阳电池的问世，具有优良光电特性的纳米硅薄膜成为当前光伏电池技术研究开发的热点。

纳米硅薄膜材料不仅光敏性好，光暗电导比高，而且跟非晶硅相比，其光电导在长时间光照下的衰减要小得多。

更为重要的是由于薄膜中纳米晶粒的量子尺寸效应，使得我们能够通过改变工艺参数调节晶粒大小和晶化度来控制其光学带隙，从而实现薄膜渐变带隙的能带工程设计。

本论文主要采用射频磁控溅射的方法研究了纳米硅薄膜的制备工艺，在玻璃和单晶硅衬底上分别制备出高质量的纳米硅薄膜，并且对纳米硅薄膜的量子特性，光电特性以及电导机制进行了一定的理论分析。

同时，利用X射线衍射分析（XRD）、扫描电子显微技术（SEM）、傅立叶红外吸收光谱、紫外吸收光谱等现代微观分析手段测试分析了样品的微观结构形貌、纳米晶粒尺寸大小、硅氢键合情况以及薄膜的光学带隙，并从中总结出各种工艺参数（衬底温度，气体压强，H2比例等）对薄膜各项性能的影响，从而摸索出一套比较理想的射频磁控溅射制备纳米硅薄膜的工艺条件，为进一步纳米硅薄膜太阳电池的制备研究打下了坚实的基础。

射频磁控溅射工艺同传统的PECVD纳米硅薄膜制作工艺相比，避免了后期的退火或诱导晶化等工序，简化了工艺流程；同时其较低的沉积温度使得纳米硅薄膜能在各种玻璃、塑料、有机柔性衬底上沉积，更适合薄膜电池的发展及利用。

关键词：太阳电池纳米硅薄膜射频磁控溅射光暗电导量子尺寸效应AbstractFor its good optical-electronic properties,nano-crystalline silicon film has become the research hit of today’s P-V solar technology since the third generation of nano-crystalline film solar cell comes out. Nano-crystalline silicon material have not only a good photosensitive properties but also a high ratio of photo/dark conductance. Compared with amorphous silicon, the photoconduction of nc-Si:H has a less attenuation under long-time illumination. Further more, we could control the optical band gap through changing the grain size and crystalline volume fraction for the quanta dimension effect.This Paper studied the process for nano-crystalline silicon film preparation by RF sputtering method. First, high quality nc-Si:H film was deposited respectively on glass and silicon substrate, and then the quantum characteristic, optical-electronic properties and the conductive mechanism of nc-Si:H were analyzed theoretically. Meanwhile, we used XRD, SEM, Fourier infrared absorption spectrum and ultraviolet absorption spectrum methods to observe and analyze the micro-appearance, the Si-H bond, and the optical band-gap of samples; finally, we summarized the influence of the experiment parameters ( such as the substrate temperature, gas pressure, hydrogen proportion) on the properties of the thin film. Through those above works, we got an optimized Parameters for the RF sputtering process for nano-crystalline silicon film preparation.This will be a good foundation for the following fabrication and research of nano-crystalline silicon film solar cell.Compared with other traditional processes (such as PECVD), the RF sputtering method successfully avoids the annealing and inducement crystallization process, and also largely simplified the process. Furthermore, its low deposition temperature makes the nano-crystalline silicon thin film adaptable to be deposited on glass, plastic and other flexible substrates, which will certainly promote the development of nano-crystalline silicon thin film cells.Keywords: Solar cell Nano-crystalline silicon film RF magnetron sputtering Photo/dark conductance Quanta dimension effect独创性声明本人声明所呈交的学位论文是我个人在导师指导下进行的研究工作及取得的研究成果。

《稀土掺杂TiN薄膜的制备及性能调控》篇一一、引言稀土掺杂TiN薄膜因其独特的物理和化学性质，近年来在微电子、光电子及磁学等众多领域受到了广泛的关注。

这种材料具备优良的导电性、热稳定性和光吸收特性，因此对于稀土掺杂TiN薄膜的制备工艺及性能调控方法的研究具有重大的理论和实际应用价值。

本文旨在研究稀土掺杂TiN薄膜的制备过程以及性能调控技术，并深入分析其相关特性。

二、实验原理TiN是一种稳定的陶瓷材料，具备较高的硬度和优良的导电性。

稀土元素（如镧、铈、钇等）具有特殊的电子结构和磁学性质，其掺杂可以有效改变TiN薄膜的物理和化学性质。

在制备过程中，我们主要利用磁控溅射、溶胶-凝胶或脉冲激光沉积等工艺制备出稀土掺杂的TiN薄膜。

三、实验材料及方法（一）材料准备实验所需的主要材料包括钛靶材、稀土氧化物以及基底材料（如硅片或玻璃）。

所有材料均需进行严格的清洗和预处理，以确保薄膜的质量和性能。

（二）制备工艺我们采用磁控溅射法进行薄膜的制备。

首先，将钛靶材放置在溅射设备中，并在真空中对钛靶材进行预溅射，以清洁表面。

然后，通过调节气氛中的氮气和氩气的比例，利用等离子体将氮离子和氩离子一起溅射到基底上，形成TiN薄膜。

在溅射过程中，通过控制稀土氧化物的掺杂量，可以制备出不同稀土含量的TiN 薄膜。

四、性能调控（一）稀土掺杂量的调控通过改变稀土氧化物的掺杂量，可以有效地调控TiN薄膜的导电性、光学性质和磁学性质。

适量的稀土掺杂可以显著提高薄膜的导电性和光学吸收性能，而过度掺杂则可能导致薄膜的性能下降。

因此，在制备过程中需要精确控制稀土掺杂量。

（二）热处理工艺的优化热处理是提高TiN薄膜性能的重要手段。

通过在适当的温度下对薄膜进行热处理，可以改善其结晶性、减少内部应力并提高薄膜与基底的附着力。

此外，热处理还可以改变稀土元素在薄膜中的分布和价态，从而进一步影响薄膜的性能。

五、性能分析（一）结构分析通过X射线衍射（XRD）和扫描电子显微镜（SEM）等手段对TiN薄膜的结构进行分析，可以了解其晶体结构、晶粒大小和表面形貌等信息。

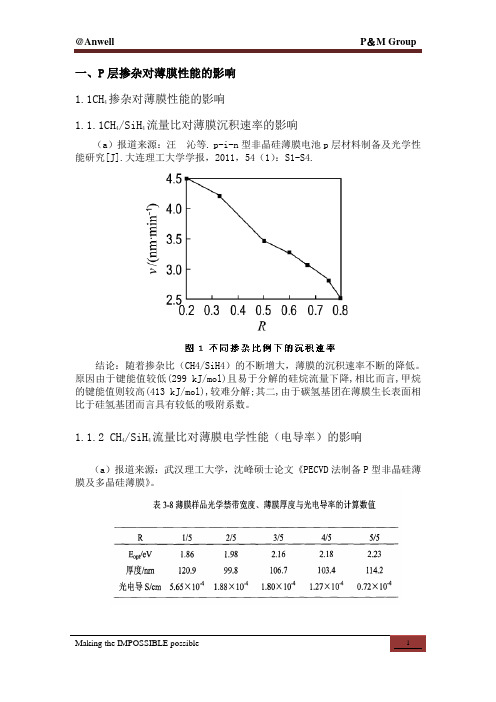

一、P层掺杂对薄膜性能的影响1.1CH4掺杂对薄膜性能的影响1.1.1CH4/SiH4流量比对薄膜沉积速率的影响（a）报道来源：汪沁等.p-i-n型非晶硅薄膜电池p层材料制备及光学性能研究[J].大连理工大学学报，2011，54（1）：S1-S4.结论：随着掺杂比（CH4/SiH4）的不断增大，薄膜的沉积速率不断的降低。

原因由于键能值较低(299 kJ/mol)且易于分解的硅烷流量下降,相比而言,甲烷的键能值则较高(413 kJ/mol),较难分解;其二,由于碳氢基团在薄膜生长表面相比于硅氢基团而言具有较低的吸附系数。

1.1.2 CH4/SiH4流量比对薄膜电学性能（电导率）的影响（a）报道来源：武汉理工大学，沈峰硕士论文《PECVD法制备P型非晶硅薄膜及多晶硅薄膜》。

结论：随着甲烷掺杂浓度的增大，电导率逐渐降低，说明掺碳对电导率有预制的作用。

1.1.3 CH4/SiH4流量比对薄膜光学性能（光学带隙、透过率）的影响1.1.3.1 CH4/SiH4流量比对薄膜光学带隙的影响（a）报道来源：武汉理工大学，沈峰说硕士论文《PECVD法制备P型非晶硅薄膜及多晶硅薄膜》。

结论：随着甲烷掺杂浓度的增大，薄膜的光学带隙逐渐增大。

原因是随着碳掺杂的增大，C-H键和C-Si键逐渐增多，C-H键和C-Si键的键能相比于Si-Si 键键能都要高，因此随着C掺量的增加高能键密度也增加，导致光学带隙增大。

1.1.3.2 CH4/SiH4流量比对薄膜透过率的影响（a）报道来源：武汉理工大学，沈峰说硕士论文《PECVD法制备P型非晶硅薄膜及多晶硅薄膜》。

结论：随着C掺杂含量的增加，薄膜的透过率也逐渐增大。

原因是C掺量的增加，导致光学带隙的增大，使薄膜吸收边向短波长方向移动，透射率也就增大。

1.2B2H6掺杂对薄膜性能的影响1.2.1B2H6掺杂对薄膜沉积速率的影响（a）报道来源：潘圆圆等.硼掺杂对热丝CVD法制备纳米晶硅薄膜微结构与光电性能的影响[J].真空科学与技术学报,2012,32(6):509-513.结论：随着硼烷掺杂浓度增加，薄膜的沉积速率逐渐降低。
