实时时钟

实时时钟实验总结一、实验目的本实验的主要目的是了解实时时钟的原理及其应用，掌握实时时钟的使用方法，以及通过实验学习如何编写驱动程序。

二、实验原理1. 实时时钟是一种能够提供时间和日期信息的芯片，它通常由一个晶体振荡器和一组计数器组成。

2. 实时时钟可以通过I2C总线与处理器进行通信，读取或设置时间和日期信息。

3. 实现实时时钟需要编写相应的驱动程序，并将其与操作系统进行集成。

三、实验设备与材料1. 实验板：STM32F407ZET6开发板；2. 模块：DS1307实时时钟模块；3. 软件：Keil uVision5开发环境。

四、实验内容1. 硬件连接：将DS1307模块与STM32F407ZET6开发板连接，包括SDA、SCL、VCC和GND等引脚。

2. 编写驱动程序：根据DS1307模块手册编写相应的驱动程序，并将其集成到操作系统中。

3. 测试程序：编写测试程序，通过读取DS1307模块返回的时间和日期信息来验证驱动程序是否正常工作。

五、实验步骤1. 连接硬件：将DS1307模块与STM32F407ZET6开发板连接。

2. 编写驱动程序：根据DS1307模块手册编写相应的驱动程序，并将其集成到操作系统中。

3. 编写测试程序：编写测试程序，通过读取DS1307模块返回的时间和日期信息来验证驱动程序是否正常工作。

4. 下载程序：使用Keil uVision5开发环境将编写好的程序下载到STM32F407ZET6开发板上。

5. 运行测试：启动STM32F407ZET6开发板，通过串口助手等工具查看DS1307模块返回的时间和日期信息，验证驱动程序是否正常工作。

六、实验结果经过测试，实时时钟模块能够正确返回当前时间和日期信息，并且能够根据需要进行设置和调整。

七、实验总结本次实验通过对实时时钟原理的学习以及编写驱动程序和测试程序的练习，加深了对嵌入式系统中硬件与软件协同工作的理解。

同时也掌握了一些基本的嵌入式系统开发技能，如硬件连接、驱动编写、调试等。

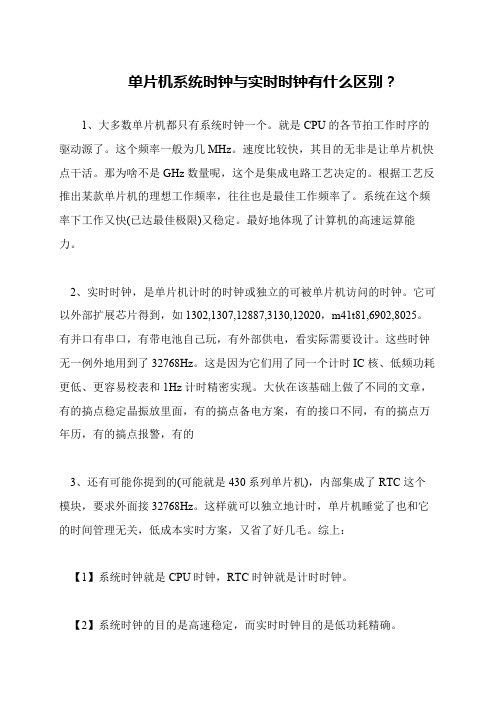

单片机系统时钟与实时时钟有什么区别？
1、大多数单片机都只有系统时钟一个。

就是CPU的各节拍工作时序的驱动源了。

这个频率一般为几MHz。

速度比较快，其目的无非是让单片机快点干活。

那为啥不是GHz数量呢，这个是集成电路工艺决定的。

根据工艺反推出某款单片机的理想工作频率，往往也是最佳工作频率了。

系统在这个频率下工作又快(已达最佳极限)又稳定。

最好地体现了计算机的高速运算能力。

 2、实时时钟，是单片机计时的时钟或独立的可被单片机访问的时钟。

它可以外部扩展芯片得到，如1302,1307,12887,3130,12020，m41t81,6902,8025。

有并口有串口，有带电池自己玩，有外部供电，看实际需要设计。

这些时钟无一例外地用到了32768Hz。

这是因为它们用了同一个计时IC核、低频功耗更低、更容易校表和1Hz计时精密实现。

大伙在该基础上做了不同的文章，有的搞点稳定晶振放里面，有的搞点备电方案，有的接口不同，有的搞点万年历，有的搞点报警，有的
 3、还有可能你提到的(可能就是430系列单片机)，内部集成了RTC这个模块，要求外面接32768Hz。

这样就可以独立地计时，单片机睡觉了也和它的时间管理无关，低成本实时方案，又省了好几毛。

综上：
 【1】系统时钟就是CPU时钟，RTC时钟就是计时时钟。

 【2】系统时钟的目的是高速稳定，而实时时钟目的是低功耗精确。

STM32-RTC实时时钟-毫秒计时实现OS：Windows 64Development kit：MDK5.14IDE：UV4MCU：STM32F103C8T61、RTC时钟简介 STM32 的实时时钟（RTC）是⼀个独⽴的定时器，在相应软件配置下，可提供时钟⽇历的功能。

详细资料请参考ALIENTEK的官⽅⽂档——《STM32F1开发指南（精英版-库函数版）》，以下为博主摘录要点：RTC 模块和时钟配置系统(RCC_BDCR 寄存器)在后备区域，系统复位后，会⾃动禁⽌访问后备寄存器和 RTC ，所以在要设置时间之前，先要取消备份区域（BKP）的写保护RTC 内核完全独⽴于 RTC APB1 接⼝，⽽软件是通过 APB1 接⼝访问 RTC 的预分频值、计数器值和闹钟值，因此需要等待时钟同步，寄存器同步标志位（RSF）会硬件置1RTC相关寄存器包括：控制寄存器（CRH、CRL）、预分频装载寄存器（PRLH、PRLL）、预分频器余数寄存器（DIVH、DIVL）、计数寄存器（CNTH、CNTL）、闹钟寄存器（ALRH、ALRL）STM32备份寄存器，存RTC校验值和⼀些重要参数，最⼤字节84，可由VBAT供电计数器时钟频率：RTCCLK频率/(预分频装载寄存器值+1)2、软硬件设计 由于RTC是STM32芯⽚⾃带的时钟资源，所以⾃主开发的时候只需要在设计时加上晶振电路和纽扣电池即可。

编程时在HARDWARE⽂件夹新建 rtc.c、rtc.h ⽂件。

3、时钟配置与函数编写 为了使⽤RTC时钟，需要进⾏配置和时间获取，基本上按照例程来写就可以了。

为避免零散，我将附上完整代码。

函数说明如下：rtc.c中需要编写的函数列表RTC_Init（void）配置时钟RTC_NVIC_Config（void）中断分组RTC_IRQHandler(void)秒中断处理RTC_Set（u16 syear,u8 smon,u8 sday,u8 hour,u8 min,u8 sec）设置时间RTC_Alarm_Set(u16 syear,u8 smon,u8 sday,u8 hour,u8 min,u8sec)闹钟设置RTC_Get(void)获取时钟RTC_Get_Week(u16 year,u8 month,u8 day)星期计算Is_Leap_Year(u16 year)闰年判断 事实上，以上函数并不都要，闹钟没有⽤到的话就不要，秒中断也可以不作处理，看项⽬需求。

stm32 rtc实时时钟STM32 RTC实时时钟一、介绍STM32是意法半导体公司（STMicroelectronics）推出的一系列32位ARM Cortex-M微控制器。

其中，RTC（Real-Time Clock）是STM32微控制器中的一个重要组件，用于实时时钟和日历功能。

本文将详细介绍STM32 RTC的实时时钟功能及其应用。

二、RTC概述RTC模块是一种独立的硬件模块，可以在微控制器断电时继续运行。

它提供了一个与时间和日期相关的计数器，通过时钟信号源来驱动计数器，从而实现实时时钟的功能。

RTC模块通常由一个独立的低功耗振荡器来提供时钟源。

STM32微控制器中的RTC模块支持多种工作模式，如年历模式、单位数字模式和二进制模式等。

三、RTC的主要功能1. 实时时钟：RTC模块可以提供精确的实时时钟，可以记录时间、日期和星期等信息。

2. 闹钟功能：RTC可以设置多个闹钟时间，并在闹钟时间到达时触发中断或其他操作。

3. 倒计时功能：RTC模块可以进行倒计时操作，并在倒计时结束时触发中断。

4. 调度功能：RTC可以设置预定的时间点，并在该时间点触发中断。

5. 报警功能：RTC可以设置报警功能，当发生特定事件时触发中断或其他操作。

四、配置RTC模块在使用STM32微控制器的RTC功能之前，需要进行一些配置。

首先，需要选择合适的时钟源。

通常，RTC模块使用低功耗振荡器作为时钟源。

其次，需要配置RTC的预分频器和计数器，以实现所需的时间精度。

还需配置中断和/或事件触发条件，以便在特定事件发生时触发中断或其他操作。

五、RTC的中断与事件RTC模块可以生成多个中断和事件，以满足应用的需求。

常见的中断和事件有：1. 秒中断：每当计数器的秒字段更新时触发中断。

2. 分钟中断：每当计数器的分钟字段更新时触发中断。

3. 小时中断：每当计数器的小时字段更新时触发中断。

4. 日期中断：每当计数器的日期字段更新时触发中断。

RTC—实时时钟1 RTC 简介RTC—real time clock，实时时钟，主要包含⽇历、闹钟和⾃动唤醒这三部分的功能，其中的⽇历功能我们使⽤的最多。

⽇历包含两个 32bit 的时间寄存器，可直接输出时分秒，星期、⽉、⽇、年。

⽐起 F103 系列的 RTC只能输出秒中断，剩下的其他时间需要软件来实现，429 的 RTC可谓是脱胎换⾻，让我们在软件编程时⼤⼤降低了难度。

2 RTC 功能框图解析1. 时钟源RTC 时钟源 —RTCCLK 可以从 LSE、LSI和 HSE_RTC 这三者中得到。

其中使⽤最多的是 LSE，LSE 由⼀个外部的32.768KHZ（6PF 负载）的晶振提供，精度⾼，稳定，RTC⾸选。

LSI是芯⽚内部的 30KHZ晶体，精度较低，会有温漂，⼀般不建议使⽤。

HSE_RTC由 HSE 分频得到，最⾼是 4M，使⽤的也较少。

2. 预分频器预分频器 PRER 由 7 位的异步预分频器 APRE 和 15位的同步预分频器 SPRE组成。

异步预分频器时钟 CK_APRE ⽤于为⼆进制 RTC_SSR 亚秒递减计数器提供时钟，同步预分频器时钟 CK_SPRE ⽤于更新⽇历。

异步预分频器时钟 f CK_APRE =f RTC_CLK /(PREDIV_A+1)，同步预分频器时钟 f CK_SPRE =f RTC_CLK /(PREDIV_S+1)，)。

使⽤两个预分频器时，推荐将异步预分频器配置为较⾼的值，以最⼤程度降低功耗。

⼀般我们会使⽤ LSE ⽣成 1HZ的同步预分频器时钟通常的情况下，我们会选择 LSE 作为 RTC 的时钟源，即 f RTCCLK =f LSE =32.768KHZ。

然后经过预分频器 PRER 分频⽣成 1HZ 的时钟⽤于更新⽇历。

使⽤两个预分频器分频的时候，为了最⼤程度的降低功耗，我们⼀般把同步预分频器设置成较⼤的值，为了⽣成1HZ 的同步预分频器时钟 CK_SPRE，最常⽤的配置是 PREDIV_A=127，PREDIV_S=255。

掉电走时的rtc时钟工作原理
掉电走时的RTC时钟，即实时时钟（Real Time Clock），是一种能够在掉电的情况下仍然保持走时的计时设备。

RTC时钟的工作原理主要基于石英晶体振荡器，它以恒定的频率振动，为时钟提供基准时间源。

当电源正常工作时，RTC时钟会从石英晶体振荡器获取时间基准，并通过内部的计数器和寄存器来记录和更新时间。

它通常包括秒、分、时、日、月、年等时间单位，以及星期、闰年等更复杂的时间信息。

当电源掉电时，石英晶体振荡器仍然会保持振动，但由于没有电源供应，它无法为RTC时钟提供电能。

因此，RTC时钟需要通过备用电源来维持工作。

备用电源通常是一个小型的电池或超级电容，它们可以在电源掉电时为RTC时钟提供电能，以确保时钟的准确性和稳定性。

当电源重新上电时，RTC时钟会自动校准时间，以确保与标准时间同步。

有些RTC时钟还具有校准功能，可以通过软件或硬件来调整时间，以适应不同的时区或其他时间标准。

总的来说，掉电走时的RTC时钟的工作原理是通过石英晶体振荡器和备用电源来保持时间的准确性和稳定性，以确保在任何情况下都能提供准确的时间信息。

rtc原理
实时时钟（Real-Time Clock，RTC）是一种用于记录和追踪时
间的电子设备。

其原理是通过使用一个独立的振荡器来为系统提供一个稳定的时间基准，并利用计数器来追踪经过的时间。

RTC通常由一个振荡器、一个或多个计数器和相关的逻辑电
路组成。

振荡器提供一个稳定的时钟信号，可以是晶体振荡器或者外部时钟源。

计数器用于记录自从系统启动或者上一次校时以来经过的滴答数，一般以秒为单位。

逻辑电路用于控制计数器的运行以及与其他系统组件的通信。

RTC通过读取计数器的值来获取当前的时间，并将其转换为
日期和时间的形式。

这些日期和时间信息可以用来在计时器停止或者断电重启后恢复正常的时间。

RTC还可以提供一些其
他功能，如闹钟、定时器和日历功能，以满足不同应用的需求。

RTC的精度和稳定性对于时间记录的准确性至关重要。

晶体
振荡器一般具有较高的精度和稳定性，可以提供准确的时钟信号。

同时，RTC内部的校准电路可以根据外部时钟源或者通
过网络同步来自动校正计数器，以确保时间的准确性。

总之，RTC利用独立的振荡器提供稳定的时钟信号，并通过
计数器来追踪时间的流逝。

它是一种重要的电子设备，用于各种需要时间记录和追踪的应用中。

实时时钟的应用原理介绍实时时钟（Real-Time Clock，简称RTC）是一种用于计算和标记时间的设备。

它通常用于跟踪时间并提供精确的时间数据，常见于电子设备和计算机系统中。

本文将介绍实时时钟的应用原理以及其在各个领域中的应用。

应用原理实时时钟基于一个稳定的振荡器或晶体发生器，可以提供精确稳定的时间信号。

通常，实时时钟包括时钟芯片、晶体发生器和和电池等组件。

时钟芯片时钟芯片是实现实时时钟功能的核心部件。

它通过控制晶体发生器来产生稳定的振荡信号，并提供各种函数来计算和标记时间。

时钟芯片通常具有闹钟功能、定时器功能、周期性中断功能等。

晶体发生器晶体发生器是实时时钟中的另一个重要组件，它产生稳定的振荡信号。

晶体是一种具有稳定振荡特性的材料，并且在特定电子场中有非常稳定的频率。

晶体发生器使用晶体的振荡特性来提供稳定的时钟信号。

电池供电由于实时时钟需要长期运行并保持时间数据的准确性，它通常采用电池供电。

电池可以提供持续的电力，即使在断电的情况下也能维持实时时钟的运行，并确保时间数据不会丢失。

应用领域实时时钟在各个领域中都有广泛的应用。

以下是一些主要应用领域的示例：计算机系统实时时钟在计算机系统中被广泛用于记录系统启动时间、记录事件时间戳以及进行定时和调度任务等。

例如，操作系统可以使用实时时钟来管理进程的时间片和时间间隔。

通信设备通信设备如路由器、交换机和调制解调器等通常需要准确的时间戳来同步数据传输和网络通信。

实时时钟可以提供精确的时间数据，以确保通信设备能够按时进行数据传输和协调。

汽车电子在汽车电子系统中，实时时钟用于记录车辆启动时间、维护车辆数据和故障记录，并协助实现各种车载功能。

例如，实时时钟可以用于实现行车记录仪、定位导航系统和车辆监控系统等。

工业自动化实时时钟在工业自动化系统中具有重要作用。

它可以提供准确的时间戳，用于记录生产过程和设备操作的时间信息。

实时时钟还可以用于实现工业自动化系统中的定时任务、调度和同步。

实时时钟实验课程设计一、课程目标知识目标：1. 学生能够理解实时时钟的基本原理，掌握时钟的组成部分及其功能。

2. 学生能够掌握日期和时间的表示方法，理解时、分、秒的概念及其相互关系。

3. 学生能够了解实时时钟在日常生活和科技领域中的应用。

技能目标：1. 学生能够运用所学知识，独立完成实时时钟电路的搭建和调试。

2. 学生能够通过实际操作，学会读取和设置实时时钟，提高动手实践能力。

3. 学生能够运用编程思维，编写简单的程序实现对实时时钟的控制。

情感态度价值观目标：1. 学生能够培养对时间管理和珍惜时间的意识，养成良好的作息习惯。

2. 学生能够培养团队协作意识，学会在小组合作中共同解决问题。

3. 学生能够体验科技的魅力，激发对科学技术的兴趣和求知欲。

课程性质：本课程为实践性较强的课程，结合理论知识与实际操作，培养学生的动手能力和创新能力。

学生特点：六年级学生具有一定的电子知识基础，好奇心强，善于观察和思考，具备一定的合作能力。

教学要求：教师需注重理论与实践相结合，引导学生主动探究，关注学生的个体差异，提高学生的综合素养。

在教学过程中，将课程目标分解为具体的学习成果，便于教学设计和评估。

二、教学内容1. 实时时钟基础知识：- 时钟的组成部分及其功能- 时、分、秒的概念及其相互关系- 日期和时间的表示方法2. 实时时钟电路原理：- 时钟电路的基本原理- 常见时钟芯片的介绍与应用- 电路元件的识别与使用3. 实践操作：- 实时时钟电路的搭建与调试- 读取和设置实时时钟- 编写程序实现对实时时钟的控制4. 教学内容安排与进度：- 第一课时：实时时钟基础知识学习- 第二课时：实时时钟电路原理学习- 第三课时：实践操作，实时时钟电路搭建与调试- 第四课时：实践操作，读取和设置实时时钟- 第五课时：实践操作，编写程序实现对实时时钟的控制5. 教材章节及内容：- 教材第四章第二节：时钟电路的原理与应用- 教材第五章第三节：实时时钟芯片的介绍与编程教学内容注重科学性和系统性，结合课程目标，确保学生在掌握理论知识的基础上，提高实践操作能力。
