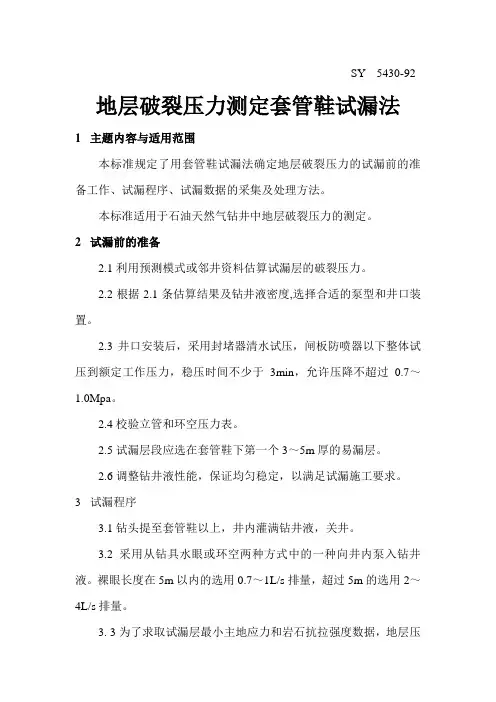

SY 5430-92 地层破裂压力测定套管鞋试漏法1主题内容与适用范围本标准规定了用套管鞋试漏法确定地层破裂压力的试漏前的准备工作、试漏程序、试漏数据的采集及处理方法。
本标准适用于石油天然气钻井中地层破裂压力的测定。
2试漏前的准备2.1利用预测模式或邻井资料估算试漏层的破裂压力。
2.2根据2.1条估算结果及钻井液密度,选择合适的泵型和井口装置。
2.3井口安装后，采用封堵器清水试压，闸板防喷器以下整体试压到额定工作压力，稳压时间不少于3min，允许压降不超过0.7～1.0Mpa。
2.4校验立管和环空压力表。
2.5试漏层段应选在套管鞋下第一个3～5m厚的易漏层。
2.6调整钻井液性能，保证均匀稳定，以满足试漏施工要求。
3试漏程序3.1钻头提至套管鞋以上，井内灌满钻井液，关井。
3.2采用从钻具水眼或环空两种方式中的一种向井内泵入钻井液。
裸眼长度在5m以内的选用0.7～1L/s排量，超过5m的选用2～4L/s排量。
3. 3为了求取试漏层最小主地应力和岩石抗拉强度数据，地层压裂后应进行停泵和重张压力测量。
3.4当压力达到井口承压设备中的最小额定工作压力或套管承受的压力达到套管中的最小抗内压强度80%时仍未被压裂，应停止试验。
4试漏数据的采集4.1日期、时间、井号、井深、套管尺寸及下深、地层及岩性、钻井液密度、注入泵型号、缸套直径及冲数。
4.2每间隔20～50L泵入量或每间隔10～20s（泵速恒定）记录一次相应泵压和注入量或时间。
开始时记录点间隔可大些，后期应加密记录点。
正循环泵入时，泵压由立管或井口压力表读数千。
环空泵入时由环空压力表读数。
4.3地层压裂后，停泵1～2min，每间隔10～20s记录一次泵压。
4.4待泵压相对稳定后，重新开泵1～2min，每间隔10～20s记录一次重张压力。
5 试漏数据处理5.1作图a．若采集的数据是间隔时间和相应泵压，作成如图1所示的试漏曲线。
b. 若地层压裂前采集的数据是泵入量和相应的泵压，作成如图2所示的试漏曲线。
地层破裂压力试验方法一、地层破裂（漏失）压力概念二、确定地层破裂压力的方法三、地层试漏曲线分析四、地层破裂（漏失）压力计算五、地层破裂（漏失）压力试验目标一、了解地层破裂（漏失）压力概念，会分析地层试漏曲线。
二、掌握地层破裂（漏失）压力试验方法及步骤及曲线绘制。
三、掌握地层破裂（漏失）压力及允许关井套压计算方法。
地层破裂压力是指某一深度地层发生破碎和裂缝时所能承受的压力。
当达到地层破裂压力时，地层原有的裂缝扩大延伸或无裂缝的地层产生裂缝。
一、地层破裂压力一般情况(遵循压实规律)下，地层破裂压力随着井深的增加而增大。
在钻井时，钻井液柱压力的下限要保持与地层压力相平衡，实现压力控制。
而其上限则不能超过地层的破裂压力，以避免压裂地层造成井漏。
一、地层破裂压力地层漏失压力是指某一深度的地层产生钻井液漏失时的压力。
对于正常压力的高渗透性砂岩、裂缝性地层以及断层破碎带处，往往地层漏失压力比破裂压力小得多，而且对钻井安全作业危害很大。
一、地层漏失压力习惯上以地层漏失压力作为确定井控作业的关井压力依据。
这样更加趋于安全。
一、地层漏失压力1、预测法——应用经验公式预测地层破裂压力，作为钻井设计的依据。
2、验证法——在下套管固井后，必须进行试漏试验，以验证预测的破裂压力。
二、确定地层破裂（漏失）压力的方法在做地层破裂压力试验时，在套管鞋以上钻井液的静液压力和地面回压的共同作用下，使地层发生破裂而漏失1、漏失压力（PL）从图中可以看到：一开始，立压变化几乎与注入量成一直线关系，这说明井下尚无漏失现象。
但从L点发生转折，试验曲线偏离直线，呈曲线变化，但压力继续上升。
表明此时地层的骨架颗粒开始分离，但未形成裂缝，钻井液开始漏失（但漏速小于注入量）。
试验曲线偏离直线的点，是地层开始漏失的点，这时地层所承受的压力称为地层漏失压力。
三、典型试漏曲线分析2、破裂压力（PF）从图中可以看到：从L点发生转折后，呈曲线变化，但压力仍继续上升，至最大峰值F点后下降，这时地层破裂，形成裂缝，钻井液向裂缝中漏失（漏速大于注入量），其后压力将下降。
地层破裂压力和坍塌压力预测摘要地层破裂压力和地层坍塌压力是钻井工程设计的重要依据，对确定合理的钻井液密度和其他钻井参数有重要意义。
在参考了一些书籍和相关论文的基础上，对地层破裂压力和坍塌压力的预测方法做出了较为系统的总结。
地层破裂压力的预测主要有H-W模式和H-F模式，包括伊顿法、黄荣樽法、安德森法等；地层坍塌压力的预测主要基于井壁岩石剪切和拉伸破坏的原理。
关键词：破裂压力；坍塌压力；预测第一章前言地层破裂压力是指使地层产生水力裂缝或张开原有裂缝时的井底流体压力。
它是钻井和压裂设计的基础和依据。
如何准确地预测地层破裂压力，对于预防漏、喷、塌、卡等钻井事故的发生及确保油气井压裂增产施工的成功有着重要的意义。
地层坍塌压力是指随着钻井液密度的降低，井眼围岩的剪应力水平不断提高，当超过岩石的抗剪强度时，岩石发生剪切破坏时的临界井眼压力。
它的确定对于确定合理的钻井液密度和钻井设计及施工有重要意义。
地层三项压力研究历史及发展现状：✧八十年代以前，地层孔隙压力以监测为主，地层破裂压力预测处于经验模式阶段，如马修斯-凯利模式、伊顿模式等。
没有地层坍塌压力的概念。
✧八十年代，提出了地层坍塌压力的概念，从理论上对地层三个压力进行了公式推导。
✧九十年代以来，一般根据岩石力学的基本原理由地应力和地层的抗拉强度预测地层的破裂压力，进入实用技术开发阶段。
目前，地层三项压力预测技术已经得到广泛的重视，也从各个方面对其进行了研究和应用：●室内实验研究方法（研究院）●地震层速度法（石大北京）●常规测井资料法（华北钻井所、石大）●页岩比表面积法（Exxon)●人造岩心法(Norway)●岩屑法(Amoco、石油大学）●LWD、SWD法（厂家）●经验模式法（USA)第二章 地层三项压力预测机理2.1 地应力模型1、各向同性模型利用电缆地层测试或压力恢复测试资料，在不考虑构造应力影响情况下，各向同性模型计算水平应力公式为：()p p b x P P P PR PR αασ+-⎪⎪⎭⎫⎝⎛-=01（2-1） 式中：PR — 泊松比；Pob — 上覆岩层压力；Pp — 孔隙流体压力；α — Biot 常量。
第二节 地层破裂压力在井下一定深度裸露的地层，承受流体压力的能力是有限的，当液体压力达到一定数值时会使地层破裂，这个液体压力称为地层破裂压力（Fracture pressure ），一般用f p 表示。
使用最广泛的地层破裂压力预测是Hubbert-Willis 模式和Haimson-Fairhurst 模式。
破裂压力数据应用于钻井、修井、压裂、试油井下测试等井下工艺技术，钻井大多数是在裸眼中进行的，所以破裂压力数据在钻井方面尤为重要，它是钻井之前的井身结构设计，套管强度计算、钻井液密度设计等钻井工程设计内容的关键参数，特别是在一个新的区块开发之前，破裂压力这一数据为就重中之重了。
它决定着在这一新的区域内的所有钻井方案是否正确，并能否顺利执行和能否顺利完成。
压裂作业时，地层破裂力学模型如图1.1所示。
此时，地层裂隙受地应力与压裂液共同作用。
考虑深层水力压裂主成垂直裂缝，且裂缝穿透整个煤层。
地应力与压裂液应力的最终有效合应力在裂隙壁面上是拉应力，当其合成应力强度因子K 达到临界值时，裂隙就开始失稳延伸。
地层的破裂压力对钻井液密度确定、井身结构和压裂设计施工等有着重要的指导作用。
从上世纪五六十年代，国内外就开始对地层破裂压力进行了研究，并取得了一系列的成果。
H-W模型1957年Hubbert和Willis根据三轴压缩试验首次提出了地层破裂压力预测模式即H-W模式指出破裂压力等于最小水平主应力加地层孔隙压力Pp,垂直有效主应力等于上覆压力Pv 减Pp最小水平主应力在其1/3到1/2范围内,预测公式为:式中：f P — 地层破裂压力；p P — 地层空隙压力；v P — 上覆岩层压力；模型中上覆压力梯度为1的假设显然不符合实际,最小水平主应力为1/3到1/2垂直有效主应力范围的假设通常也带来偏低的结果。
1967年Matthews 和Kelly 在H-W 模式中引入了骨架应力系数i K ：）（p v i p f P -P K P P += 4-7 地层正常压实时，i K 反映了地层实际骨架应力状况其值由区块内已有破裂压力资料确定，i K 系数曲线的绘制需要大量实际压裂资料，限制了此方法的应用。
第二节 地层破裂压力在井下一定深度裸露的地层，承受流体压力的能力是有限的，当液体压力达到一定数值时会使地层破裂，这个液体压力称为地层破裂压力（Fracture pressure ），一般用f p 表示。
使用最广泛的地层破裂压力预测是Hubbert-Willis 模式和Haimson-Fairhurst 模式。
破裂压力数据应用于钻井、修井、压裂、试油井下测试等井下工艺技术，钻井大多数是在裸眼中进行的，所以破裂压力数据在钻井方面尤为重要，它是钻井之前的井身结构设计，套管强度计算、钻井液密度设计等钻井工程设计内容的关键参数，特别是在一个新的区块开发之前，破裂压力这一数据为就重中之重了。
它决定着在这一新的区域内的所有钻井方案是否正确，并能否顺利执行和能否顺利完成。
压裂作业时，地层破裂力学模型如图所示。
此时，地层裂隙受地应力与压裂液共同作用。
考虑深层水力压裂主成垂直裂缝，且裂缝穿透整个煤层。
地应力与压裂液应力的最终有效合应力在裂隙壁面上是拉应力，当其合成应力强度因子K 达到临界值时，裂隙就开始失稳延伸。
地层的破裂压力对钻井液密度确定、井身结构和压裂设计施工等有着重要的指导作用。
从上世纪五六十年代，国内外就开始对地层破裂压力进行了研究，并取得了一系列的成果。
H-W 模型1957年Hubbert 和Willis 根据三轴压缩试验首次提出了地层破裂压力预测模式即H-W 模式指出破裂压力等于最小水平主应力加地层孔隙压力P p ,垂直有效主应力等于上覆压力P v 减P p 最小水平主应力在其1/3到1/2范围内,预测公式为:式中：f P — 地层破裂压力；p P — 地层空隙压力；v P — 上覆岩层压力；模型中上覆压力梯度为1的假设显然不符合实际,最小水平主应力为1/3到1/2垂直有效主应力范围的假设通常也带来偏低的结果。
1967年Matthews 和Kelly 在H-W 模式中引入了骨架应力系数i K ：）（p v i p f P -P K P P += 4-7 地层正常压实时，i K 反映了地层实际骨架应力状况其值由区块内已有破裂压力资料确定，i K 系数曲线的绘制需要大量实际压裂资料，限制了此方法的应用。
地层破裂压力试验方法
一、地层破裂（漏失）压力概念
二、确定地层破裂压力的方法
三、地层试漏曲线分析
四、地层破裂（漏失）压力计算
五、地层破裂（漏失）压力试验
目标
一、了解地层破裂（漏失）压力概念，会分析地层试漏曲线。
二、掌握地层破裂（漏失）压力试验方法及步骤及曲线绘制。
三、掌握地层破裂（漏失）压力及允许关井套压计算方法。
地层破裂压力是指某一深度地层发生破碎和裂缝时所能承受的压力。
当达到地层破裂压力时，地层原有的裂缝扩大延伸或无裂缝的地层产生裂缝。
一、地层破裂压力
一般情况(遵循压实规律)下，地层破裂压力随着井深的增加而增大。
在钻井时，钻井液柱压力的下限要保持与地层压力相平衡，实现压力控制。
而其上限则不能超过地层的破裂压力，以避免压裂地层造成井漏。
一、地层破裂压力
地层漏失压力是指某一深度的地层产生钻井液漏失时的压力。
对于正常压力的高渗透性砂岩、裂缝性地层以及断层破碎带处，往往地层漏失压力比破裂压力小得多，而且对钻井安全作业危害很
大。
一、地层漏失压力
习惯上以地层漏失压力作为确定井控作业的关井压力依据。
这样更加趋于安全。
一、地层漏失压力
1、预测法——应用经验公式预测地层破裂压力，作为钻井设计的依据。
2、验证法——在下套管固井后，必须进行试漏试验，以验证预测的破裂压力。
二、确定地层破裂（漏失）压力的方法
在做地层破裂压力试验时，在套管鞋以上钻井液的静液压力和地面回压的共同作用下，使地层发生破裂而漏失
1、漏失压力（PL）
从图中可以看到：一开始，立压变化几乎与注入量成一直线关系，这说明井下尚无漏失现象。
但从L点发生转折，试验曲线偏离直线，呈曲线变化，但压力继续上升。
表明此时地层的骨架颗粒开始分离，但未形成裂缝，钻井液开始漏失（但漏速小于注入量）。
试验曲线偏离直线的点，是地层开始漏失的点，这时地层所承受的压力称为地层漏失压力。
三、典型试漏曲线分析
2、破裂压力（PF）
从图中可以看到：从L点发生转折后，呈曲线变化，但压力仍继续上升，至最大峰值F点后下降，这时地层破裂，形成裂缝，钻井液向裂缝中漏失（漏速大于注入量），其后压力将下降。
此时停泵，压力趋于平稳。
试验曲线的最高点。
反映了井内压力克服地层的强度使其破裂，形成裂缝，钻井液向裂缝中漏失，其后压力将下降。
3、延伸压力（PPRO）
压力趋于平缓的点。
它使裂缝向远处扩展延伸。
四、地层破裂压力试验
试漏前的准备
1、井口防喷器组安装好后，按设计要求试压合格。
2、检查好立管和环空压力表。
3、试验排量选择：
（SY 5430—92）《套管鞋试漏法》：裸眼长度在5m以内的选用0.7-1 L/s排量，超过5m的选用2-4 L/s排量。
井控教科书：0.8—1.32L/s
所以要用水泥车或专用试压设备。
4、调整钻井液性能，保证均匀稳定（密度、粘度、切力、含砂量）
四、地层破裂压力试验
试漏前的准备
5、试漏层段确定：
（SY 5430—92）《地层破裂压力测定套管鞋试漏法》试漏层段应选在套管鞋下第一个3～5m厚的易漏层。

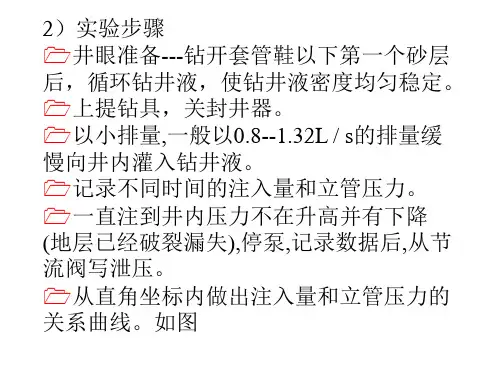

井控教科书：当钻至套管鞋以下第一个砂岩层时（或出套管鞋3-5米），
Q/SYCQZ《长庆区域钻井井控实施细则》钻出套管鞋进入地层 5 m ～ 15 m，
《长庆油田钻井井控实施细则》钻出套管鞋进入第一个砂层3-5m 时
四、地层破裂压力试验
地层破裂压力试验程序
1、钻头提至套管鞋以上，井内灌满钻井液，关井。
2、采用从钻具水眼或环空两种方式中的一种用选定小排量向井内泵入钻井液。
3、每间隔20～50L（选定一个固定量）泵入量或每间隔10～20s （泵速恒定、选择一个固定时间间隔）记录一次相应泵压和注入量或时间。
开始时记录点间隔可大些，后期应加密记录点。
正循环泵入时，泵压由立管或井口压力表读数。
环空泵入时由环空压力表读数。
四、地层破裂压力试验
地层破裂压力试验程序
4、当泵压开始下降时，停泵。
若不要求计算地层最小水平主地应力及试漏层岩石抗拉强度时，则试验结束。
否则继续下部试验。
5、停泵1～2min，每间隔10～20s记录一次泵压。
6、待泵压相对稳定后，重新开泵1-2min,每间隔10～20s记录一次重张压力。
