CSC-213光纤纵联差动保护测控装置说 明 书CSC-213光纤纵联差动保护测控装置说明书编制：张华年校核：熊军标准化审查：郑蔚审定：邹卫华出版号：V1.01文件代号：0SF.455.039出版日期：2009-8-12版权所有：北京四方继保自动化股份有限公司注：本公司保留对此说明书修改的权利。
如果产品与说明书有不符之处，请您及时与我公司联系，我们将为您提供相应的服务。
技术支持 电话：010-******** 传真：010-********重 要 提 示感谢您使用北京四方继保自动化股份有限公司的产品。
为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：1)本说明书仅适用于CSC-213光纤纵联差动保护测控装置V1.12及以上版本的保护程序。
2)请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。
如有随机资料，请以随机资料为准。
3)为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。
4)请使用合格的测试仪器和设备对装置进行试验和检测。
5)装置如出现异常或需维修，请及时与本公司服务热线联系。
6)本装置的操作密码是：8888。
目次第一篇 装置的技术说明 (1)1概述 (1)1.1适用范围 (1)1.2装置主要特点 (1)2 技术条件 (3)2.1环境条件 (3)2.2电气绝缘性能 (3)2.3机械性能 (3)2.4电磁兼容性 (3)2.5安全性能 (4)2.6热性能（过载能力） (4)2.7功率消耗 (4)2.8输出触点容量 (4)2.9装置主要技术参数 (5)3 装置硬件 (7)3.1装置结构 (7)3.2装置功能组件概述 (7)3.3交流插件（AC） (9)3.4保护CPU插件（CPU2） (9)3.5测控CPU插件（CPU1） (9)3.6逻辑插件（LOG） (9)3.7开出插件（DO） (9)3.8人机接口（MMI） (9)3.9电源插件（POW） (9)3.10插件布置 (10)4 保护功能介绍 (11)4.1功能简介 (11)4.2公共启动元件 (11)4.3光纤电流纵差元件 (11)4.3.1主要原理及功能 (12)4.3.2电流差动保护装置与通信系统的连接方式 (13)4.3.3启动元件 (13)4.3.4动作特性 (14)4.3.5 TA相关判别 (15)4.3.6 压板 (15)4.3.7 通信 (15)4.3.8辅助功能 (17)4.4过电流元件 (19)4.5低电压元件 (19)4.7方向元件 (20)4.8小电流接地选线 (21)4.9反时限元件 (21)4.10加速元件 (22)4.11三相一次重合闸 (22)4.12慢速重合闸功能 (24)4.13分散式低周减载元件 (24)4.14分散式低压减载元件 (25)4.15过负荷元件 (26)4.16异常检测和判别 (26)4.16.1 TA异常检测 (26)4.16.2 TV断线检测(小电流接地系统判据) (26)4.16.3 线路抽取电压断线检测 (26)4.16.4 控制回路断线检测 (27)4.16.5 断路器位置检测 (27)4.16.6 电流电压相序自检 (27)4.16.7 装置自检 (27)4.17定值及整定说明 (27)4.17.1 压板清单 (27)4.17.2 定值清单及说明 (28)4.17.3 控制字定义 (29)4.18装置端子图 (32)4.19线示意图 (33)4.20装置配置表及订货须知 (34)5 测控功能 (36)5.1测量表计 (36)5.2断路器控制 (36)5.3运行方式控制 (36)5.4事故记录和分析 (36)5.4.1 故障记录 (36)5.4.2 录波记录 (37)5.4.3 事件顺序记录（SOE） (38)5.4.4 操作记录 (38)5.5通信 (38)5.6诊断功能 (38)5.7EPPC®调试分析软件 (39)第二篇 用户安装使用 (40)6 开箱检查 (40)7 安装调试 (40)7.1安装 (40)7.2通电前的检查 (40)7.4装置通电检查 (40)7.5采样精度检查 (41)7.6开入、开出校验 (41)7.7跳合闸电流保持试验 (41)7.8站内通讯检验 (41)7.9保护功能试验 (41)7.10相序检查 (41)8 人机接口及其操作 (41)8.1装置正面布置图 (41)8.1.1 LCD显示屏 (42)8.1.2 四方键盘 (42)8.1.3 LED指示灯 (43)8.1.4 复归按钮 (43)8.1.5 RS232调试端口 (43)8.2正常运行显示 (43)8.3装置菜单 (44)8.4菜单功能说明 (44)9 运行及维护 (46)9.1装置投运 (46)9.2装置运行 (46)9.3运行注意事项 (47)9.4装置的维护 (47)9.5运行环境 (47)9.6常见故障及对策 (47)10 运输、贮存 (49)11 附图和附表 (50)11.1电源插件原理图 (50)11.2逻辑插件原理图 (51)11.3跳闸插件原理图 (52)第一篇 装置的技术说明1概述CSC－213光纤纵联电流差动保护测Array控装置适用于110 kV及以下电压等级的非直接接地系统或小电阻接地系统。

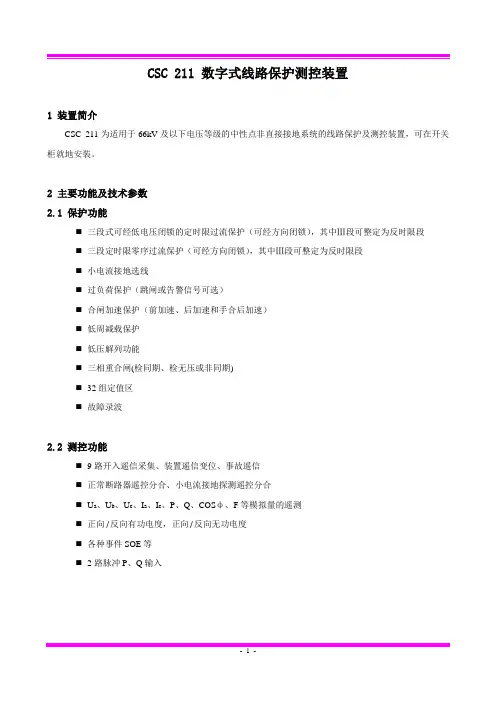

CSC 211 数字式线路保护测控装置1 装置简介CSC 211为适用于66kV及以下电压等级的中性点非直接接地系统的线路保护及测控装置，可在开关柜就地安装。
2 主要功能及技术参数2.1 保护功能⏹三段式可经低电压闭锁的定时限过流保护（可经方向闭锁），其中Ⅲ段可整定为反时限段⏹三段定时限零序过流保护（可经方向闭锁），其中Ⅲ段可整定为反时限段⏹小电流接地选线⏹过负荷保护（跳闸或告警信号可选）⏹合闸加速保护（前加速、后加速和手合后加速）⏹低周减载保护⏹低压解列功能⏹三相重合闸(检同期、检无压或非同期)⏹32组定值区⏹故障录波2.2 测控功能⏹9路开入遥信采集、装置遥信变位、事故遥信⏹正常断路器遥控分合、小电流接地探测遥控分合⏹U a、U b、U c、I a、I c、P、Q、COSф、F等模拟量的遥测⏹正向/反向有功电度，正向/反向无功电度⏹各种事件SOE等⏹2路脉冲P、Q输入2.3 技术参数3 保护元件3.1 过电流元件本装置设三段定时限过流保护，各段电流及时间定值可独立整定。
为了躲开线路避雷器的放电时间，I段可以整定适当延时时间。
方向元件及低电压元件由控制字选择投退。
注：Idzn为n段电流定值，IΦ为相电流, Tn 为n段延时定值3.2 低电压元件低电压元件在三个线电压中的任意一个低于低电压定值时动作，开放经低电压闭锁的过流元件。
利用此元件，可以保证装置在电机反充电等非故障情况下不出现误动作。
低电压元件用控制字投退。
3.3 零序过流元件在经小电阻接地系统中，接地零序电流相对较大，一般采用零序过流直接跳闸方法。
零序过流元件的实现方式基本与过流元件相似，各段电流及时间定值可独立整定。
注：I0dn为接地n段定值，T0n为接地n段延时定值3.4 方向元件相间方向元件采用90︒接线方式，按相起动，各相电流元件仅受下表中所示相应方向元件的控制。
为消除死区，方向元件带有记忆功能。
本装置Arg(U/I)= -30︒～90︒，边缘模糊角度误差<±5︒。
![CSC-123A数字式短引线保护装置说明书(0SF[1].4(精)](https://img.taocdn.com/s1/m/e1ffca280b4c2e3f572763fb.png)

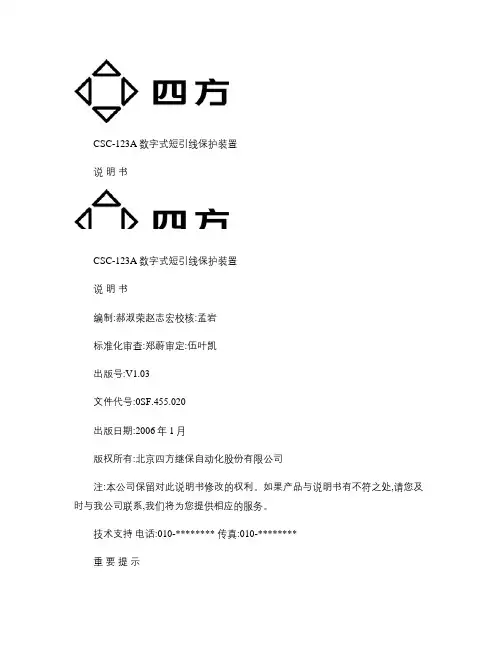

CSC-123A数字式短引线保护装置说明书CSC-123A数字式短引线保护装置说明书编制:郝淑荣赵志宏校核:孟岩标准化审查:郑蔚审定:伍叶凯出版号:V1.03文件代号:0SF.455.020出版日期:2006年1月版权所有:北京四方继保自动化股份有限公司注:本公司保留对此说明书修改的权利。
如果产品与说明书有不符之处,请您及时与我公司联系,我们将为您提供相应的服务。
技术支持电话:010-******** 传真:010-********重要提示感谢您使用北京四方继保自动化股份有限公司的产品。
为了安全、正确、高效地使用本装置,请您务必注意以下重要提示:1本说明书仅适用于CSC-123A数字式短引线保护装置V1.0*版本的保护装置。
2请仔细阅读本说明书,并按照说明书的规定整定、调试和操作。
若有特殊订制,请以工程说明书、工程资料为准。
3为防止装置损坏,严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。
4请使用合格的测试仪器和设备对装置进行试验和检测。
5装置如出现异常或需维修,请及时与本公司服务热线联系。
6本装置的操作密码是:8888。
7本说明书是在V1.02版本说明书基础上作了如下改进:(1 按公司标准化模板编辑排版;(2 增加了开入、开出板的电气原理图;(3 增加了试验项目及试验方法。
目录第一篇装置的技术说明 (11 概述 (11.1适用范围 (11.2主要特点 (11.3装置执行的标准 (22 技术条件 (32.1环境条件 (32.2电气绝缘性能 (32.3机械性能 (32.4电磁兼容性 (42.5安全性能 (42.6热性能(过载能力 (4 2.7功率消耗 (42.8输出触点容量 (42.9装置主要技术参数 (53 装置硬件 (63.1装置结构 (63.2装置功能组件概述 (7 3.3交流插件 (73.4CPU插件 (73.5管理插件 (83.6开入插件 (83.7开出插件 (83.8人机接口 (83.9电源插件 (84 装置软件 (94.1保护功能原理 (94.2保护启动元件 (104.3低定值比率制动式电流差动保护元件 (10 4.4高定值比率制动式电流差动保护元件 (11 4.5简单电流差动保护Ⅰ段元件 (114.6简单电流差动保护Ⅱ段元件 (124.7装置原理框图 (124.8异常检测和判别 (13第二篇用户安装使用 (145 开箱检查 (146 安装调试 (146.1安装 (146.2调试 (146.3开入量检查 (186.4开出传动 (186.5模拟量通道检查 (196.6整组试验 (207 整定值及整定计算说明 (227.1保护定值清单 (227.1.1 保护定值 (227.1.2 保护定值整定说明 (237.2装置参数 (238 装置接线及端子说明 (248.1装置交流典型接线图 (248.2CSC-123A端子说明 (249 人机接口及其操作 (279.1装置正面布置图 (279.2正常运行与显示 (289.3菜单结构 (2910 运行及维护 (3210.1装置投运前检查 (3210.2运行情况下注意事项 (3210.3装置更换软件或功能组件后的操作 (32 10.4更换开入和开出插件后的操作 (3310.5更换交流插件后的操作 (3310.6几点说明 (3311 保护报文汇总 (3411.1事件报文 (3411.2告警报文 (3411.3运行报文 (3512 动作报告的格式及典型报告分析 (36 12.1装置的动作报告 (3612.2装置的录波报告 (3613 运输、贮存注意事项 (4014 订货须知 (4015 附录:按控制位显示的保护定值 (40 15.1保护定值 (4015.2保护控制字 (4115.3通讯参数 (4116 附录:字符和中文字符集 (4216.1使用说明 (4216.2ASCⅡ16进制字符表 (4216.3中文字符表 (4317 附图 (47附图1交流插件原理图 (47附图2CPU插件原理框图 (48附图3管理插件原理框图 (49附图4开入插件原理图 (50附图5开出插件原理图 (51附图6电源插件原理图 (52附图7装置背板端子图 (53第一篇装置的技术说明1 概述1.1 适用范围CSC-123A数字式短引线保护装置适用于220kV及以上电压等级一个半断路器接线方式。

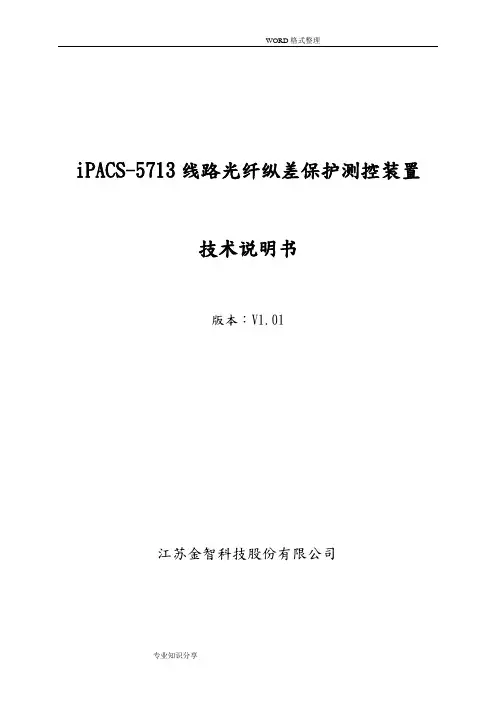

WORD格式整理iPACS-5713线路光纤纵差保护测控装置技术说明书版本：V1.01江苏金智科技股份有限公司目录1. 概述 (1)1.1.应用范围 (1)1.2.保护配置和功能 (1)1.2.1. 保护配置 (1)1.2.2. 测控功能 (1)1.2.3. 保护信息功能 (1)2. 技术参数 (2)2.1.机械及环境参数 (2)2.1.1. 工作环境 (2)2.1.2. 机械性能 (2)2.2.电气参数 (2)2.2.1. 额定数据 (2)2.2.2. 功率消耗 (2)2.2.3. 过载能力 (2)2.3.主要技术指标 (2)2.3.1. 光纤纵差保护 (2)2.3.2. 过流保护 (3)2.3.3. 零序保护 (3)2.3.4. 低频保护 (3)2.3.5. 重合闸 (3)2.3.6. 遥信开入 (3)2.3.7. 遥测量计量等级 (3)2.3.8. 电磁兼容 (3)2.3.9. 绝缘试验 (4)2.3.10. 输出接点容量 (4)3. 软件工作原理 (4)3.1.保护程序结构 (4)3.2.装置起动元件 (5)3.2.1. 光纤纵差起动 (5)3.2.2. 过电流起动 (5)3.2.3. 零序电流起动 (6)3.2.4. 低频起动 (6)3.2.5. 位置不对应起动 (6)3.3.光纤纵差保护 (7)3.4.过流保护 (7)3.5.零序保护（接地保护） (8)3.6.过负荷保护 (9)3.7.加速保护 (9)3.8.低频减载保护 (9)3.9.重合闸 (9)3.10.装置自检 (10)3.11.装置运行告警 (10)3.11.1. TWJ异常判别 (10)3.11.2. 差流异常判别 (10)3.11.3. 交流电压断线 (10)3.11.4. 交流电流断线 (10)3.11.5. 线路电压断线 (11)3.11.6. 频率异常判别 (11)3.12.遥控、遥测、遥信功能 (11)3.13.对时功能 (11)3.14.逻辑框图 (12)4. 定值内容及整定说明 (14)4.1.系统定值 (14)4.2.保护定值 (14)4.3.通讯参数 (16)4.4.辅助参数 (17)4.5.软压板 (18)5. 装置接线端子与说明 (20)5.1.模拟量输入 (21)5.2.背板接线说明 (21)5.3.装置结构及安装参考尺寸 (23)1.概述1.1.应用范围iPACS-5713线路光纤纵差保护测控装置适用于110kV以下电压等级的非直接接地系统或小电阻接地系统中的短线路光纤纵差和电流保护及测控，可组屏安装，也可在开关柜就地安装。

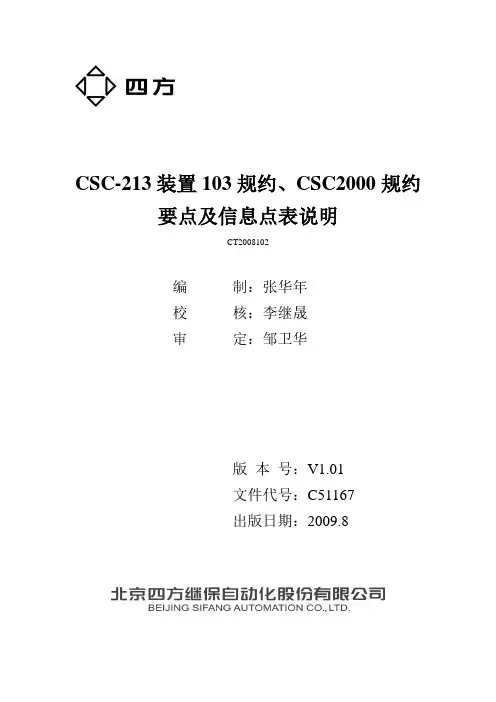

CSC-213装置103规约、CSC2000规约要点及信息点表说明CT2008102编制：张华年校核：李继晟审定：邹卫华版本号：V1.01文件代号：C51167出版日期：2009.8目录一.103通信规约基本要点......................................................................................................... - 1 -二.CSC2000规约信息点表 .................................................................................................... - 14 -一.103通信规约基本要点1.通信接口1.1 接口标准：RS232、RS485、光纤。
1.2 通信格式：异步，1位起始位，8位数据位，1位偶校验位，1位停止位。
字符和字节传输由低至高。
线路空闲状态为1，字符间无需线路空闲间隔，两桢之间线路空闲间隔至少33位（3个字节）1.3 通信速率：可变。
1.4 通信方式：主从一对多，Polling方式。
2.报文格式870－5－103通信规约有固定帧长报文和可变帧长报文两种报文格式，前者主要用于传送“召唤、命令、确认、应答”等信息，后者主要用于传送“命令”和“数据”等信息。
2．1启动字符控制域地址域代码和结束字符256模和）2．————启动字符1（1byte）————长度（1byte）————长度（重复）（1byte）————启动字符2（重复）（1byte）————控制域（1byte）————地址域（1byte）————链路用户数据[（length-2）byte]————代码和（1byte）————结束字符（1byte）注：（1）代码和=控制域+地址域+ ASDU代码和（不考虑溢出位，即256模和）（2）ASDU为“链路用户数据”包，具体格式将在下文介绍（3）Length=ASDU字节数+22．3 控制域控制域视“主 从”和“从 主”两种传输方向情况不同而有不同。

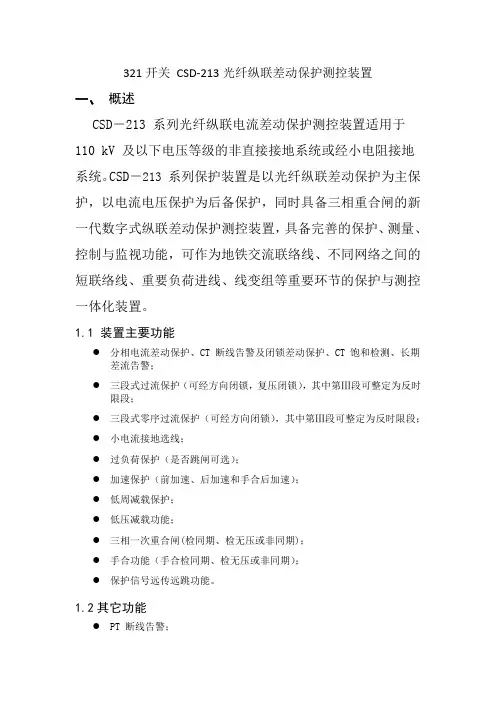

321开关CSD-213光纤纵联差动保护测控装置一、概述CSD－213 系列光纤纵联电流差动保护测控装置适用于110 kV 及以下电压等级的非直接接地系统或经小电阻接地系统。
CSD－213 系列保护装置是以光纤纵联差动保护为主保护，以电流电压保护为后备保护，同时具备三相重合闸的新一代数字式纵联差动保护测控装置，具备完善的保护、测量、控制与监视功能，可作为地铁交流联络线、不同网络之间的短联络线、重要负荷进线、线变组等重要环节的保护与测控一体化装置。
1.1 装置主要功能●分相电流差动保护、CT 断线告警及闭锁差动保护、CT 饱和检测、长期差流告警；●三段式过流保护（可经方向闭锁，复压闭锁），其中第Ⅲ段可整定为反时限段；●三段式零序过流保护（可经方向闭锁），其中第Ⅲ段可整定为反时限段；●小电流接地选线；●过负荷保护（是否跳闸可选）；●加速保护（前加速、后加速和手合后加速）；●低周减载保护；●低压减载功能；●三相一次重合闸(检同期、检无压或非同期)；●手合功能（手合检同期、检无压或非同期）；●保护信号远传远跳功能。
1.2其它功能●PT 断线告警；●控制回路断线告警；●弹簧未储能告警；●故障录波；●32 组定值区；●GOOSE 功能。

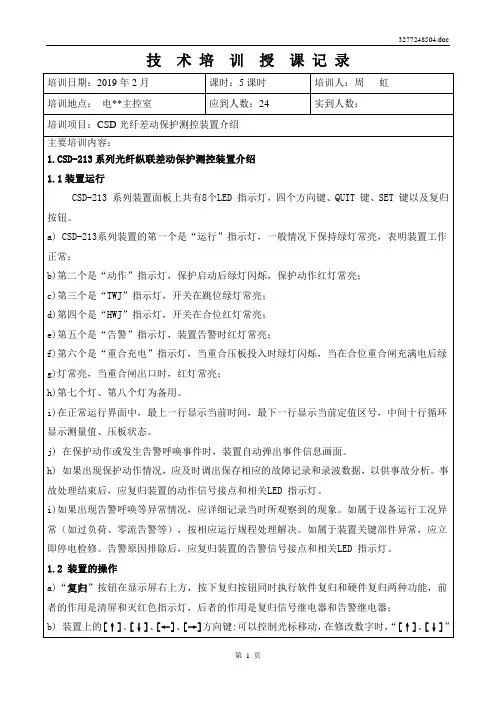

1.3 装置正面布置图321纵差保护装置面板图1.3.1 LCD显示屏●一般状态下，循环显示当前时间、测量值（一次值）、模入量、压板信息、当前定值区号、远方就地标志。
●装置运行异常或保护动作时，显示屏会主动点亮且显示事件信息、绝对时标、相对时标以及事件参数。
●在没有任何操作的情况下，2 分钟后显示屏背光会熄灭，进入省电状态。
当响应键盘命令时，显示屏点亮显示人机对话界面。
●LCD 显示屏分辨率为320×240。
1.3.2 四方键盘四方键盘由[↑]、[↓]、[→]、[←]、[SET]、[QUIT]、[RESET]键组成，使用四方键盘可以完成所有人机对话操作。
●[SET] 键⏹在循环显示状态下，按下“SET”键激活主菜单；⏹在进行投切压板、整定定值、切换定值区、设置时间、设置装置地址等操作时，“SET”键相当于电脑的回车键，按下“SET”确认执行。
![ISA-353G线路光纤纵差保护测控装置技术使用说明书V3.11-070101[1]](https://img.taocdn.com/s1/m/417553110b4e767f5acfce45.png)
CSC-213光纤纵联差动保护测控装置说 明 书CSC-213光纤纵联差动保护测控装置说明书编制：张华年校核：熊军标准化审查：郑蔚审定：邹卫华出版号：V1.01文件代号：0SF.455.039出版日期：2009-8-12版权所有：北京四方继保自动化股份有限公司注：本公司保留对此说明书修改的权利。
如果产品与说明书有不符之处，请您及时与我公司联系，我们将为您提供相应的服务。
技术支持 电话：010-******** 传真：010-********重 要 提 示感谢您使用北京四方继保自动化股份有限公司的产品。
为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：1)本说明书仅适用于CSC-213光纤纵联差动保护测控装置V1.12及以上版本的保护程序。
2)请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。
如有随机资料，请以随机资料为准。
3)为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。
4)请使用合格的测试仪器和设备对装置进行试验和检测。
5)装置如出现异常或需维修，请及时与本公司服务热线联系。
6)本装置的操作密码是：8888。
目次第一篇 装置的技术说明 (1)1概述 (1)1.1适用范围 (1)1.2装置主要特点 (1)2 技术条件 (3)2.1环境条件 (3)2.2电气绝缘性能 (3)2.3机械性能 (3)2.4电磁兼容性 (3)2.5安全性能 (4)2.6热性能（过载能力） (4)2.7功率消耗 (4)2.8输出触点容量 (4)2.9装置主要技术参数 (5)3 装置硬件 (7)3.1装置结构 (7)3.2装置功能组件概述 (7)3.3交流插件（AC） (9)3.4保护CPU插件（CPU2） (9)3.5测控CPU插件（CPU1） (9)3.6逻辑插件（LOG） (9)3.7开出插件（DO） (9)3.8人机接口（MMI） (9)3.9电源插件（POW） (9)3.10插件布置 (10)4 保护功能介绍 (11)4.1功能简介 (11)4.2公共启动元件 (11)4.3光纤电流纵差元件 (11)4.3.1主要原理及功能 (12)4.3.2电流差动保护装置与通信系统的连接方式 (13)4.3.3启动元件 (13)4.3.4动作特性 (14)4.3.5 TA相关判别 (15)4.3.6 压板 (15)4.3.7 通信 (15)4.3.8辅助功能 (17)4.4过电流元件 (19)4.5低电压元件 (19)4.7方向元件 (20)4.8小电流接地选线 (21)4.9反时限元件 (21)4.10加速元件 (22)4.11三相一次重合闸 (22)4.12慢速重合闸功能 (24)4.13分散式低周减载元件 (24)4.14分散式低压减载元件 (25)4.15过负荷元件 (26)4.16异常检测和判别 (26)4.16.1 TA异常检测 (26)4.16.2 TV断线检测(小电流接地系统判据) (26)4.16.3 线路抽取电压断线检测 (26)4.16.4 控制回路断线检测 (27)4.16.5 断路器位置检测 (27)4.16.6 电流电压相序自检 (27)4.16.7 装置自检 (27)4.17定值及整定说明 (27)4.17.1 压板清单 (27)4.17.2 定值清单及说明 (28)4.17.3 控制字定义 (29)4.18装置端子图 (32)4.19线示意图 (33)4.20装置配置表及订货须知 (34)5 测控功能 (36)5.1测量表计 (36)5.2断路器控制 (36)5.3运行方式控制 (36)5.4事故记录和分析 (36)5.4.1 故障记录 (36)5.4.2 录波记录 (37)5.4.3 事件顺序记录（SOE） (38)5.4.4 操作记录 (38)5.5通信 (38)5.6诊断功能 (38)5.7EPPC®调试分析软件 (39)第二篇 用户安装使用 (40)6 开箱检查 (40)7 安装调试 (40)7.1安装 (40)7.2通电前的检查 (40)7.4装置通电检查 (40)7.5采样精度检查 (41)7.6开入、开出校验 (41)7.7跳合闸电流保持试验 (41)7.8站内通讯检验 (41)7.9保护功能试验 (41)7.10相序检查 (41)8 人机接口及其操作 (41)8.1装置正面布置图 (41)8.1.1 LCD显示屏 (42)8.1.2 四方键盘 (42)8.1.3 LED指示灯 (43)8.1.4 复归按钮 (43)8.1.5 RS232调试端口 (43)8.2正常运行显示 (43)8.3装置菜单 (44)8.4菜单功能说明 (44)9 运行及维护 (46)9.1装置投运 (46)9.2装置运行 (46)9.3运行注意事项 (47)9.4装置的维护 (47)9.5运行环境 (47)9.6常见故障及对策 (47)10 运输、贮存 (49)11 附图和附表 (50)11.1电源插件原理图 (50)11.2逻辑插件原理图 (51)11.3跳闸插件原理图 (52)第一篇 装置的技术说明1概述CSC－213光纤纵联电流差动保护测Array控装置适用于110 kV及以下电压等级的非直接接地系统或小电阻接地系统。
CSC－213是以光纤纵联差动保护为主保护，以电流电压保护为后备保护，同时具备三相重合闸的新一代数字式线路纵联差动保护测控装置，具备完善的保护、测量、控制与监视功能，可作为地铁交流联络线、不同网络之间的短联络线、重要负荷进线等重要环节的保护与测控一体化装置。
图1－1 装置实物图本装置采用了全新的设计理念，采用保护与测控通过不同类型MCU来完成的硬件构架：保护插件采用DSP和MCU合一的32位单片机，高性能的硬件体系保证了装置对所有继电器进行并行实时计算，并保持了总线不出芯片的优点，有利于保护装置的高可靠性；测控插件采用CSC-200系列装置通用的软硬件平台，各种功能均按模块化设计，并同时配备有强大的诊断、调试工具。
装置具有高度的稳定性、灵活性、可维护性以及对不同现场情况的适应性。
1.1 适用范围适用于110 kV及以下电压等级的非直接接地系统或经小电阻接地系统，对保护的配置选择性要求较高的场合，如短线路保护等场合。
CSC-213装置既可集中组屏也可在开关柜就地安装。
1.2 装置主要特点装置具有以下特点：a)保护与测控通过不同类型mcu来完成的硬件构架：保护插件采用DSP和MCU合一的32位单片机，高性能的硬件体系保证了装置对所有继电器进行并行实时计算，并保持了总线不出芯片的优点，有利于保护装置的高可靠性；测控插件采用嵌入式32位微处理器和16位数据采集系统，具备很强的数据处理能力；b) 电流差动信道可以配置两个光纤通信接口，可实现一主一备两个通道的通信方式，满足常规接线双通道切换的要求。
也可实现三端差动保护以满足“T”接线路全线速动保护要求。
c)两种通信方式可选：专用光缆通信方式：2Mbps速率数据接口传输。
复用通信方式：2Mbps速率数据（E1）接口传输和64kbps速率数据（PCM）同向接口传输，两种方式可选。
d)具有虚拟测试功能，实现遥信自动对点、SOE事件自动触发、故障模拟、控制方案在线仿真；e)提供基于以太网、485的通信接口，内部集成丰富的规约库，为用户提供完善的组网方案；f)独立完善的软硬压板处理系统；g)全面的设备运行信息和故障信息记录，为运行优化和事故分析提供充分的数据信息；h)与保护CPU系统完全独立的高精度测量表计系统，可满足运行监视和远程自动抄表的要求；i)完善的软硬件自检功能和免调节电路设计，安装调试更简单；j)人机接口界面友好、操作简便，十一个指示灯实时指明装置运行状态，中文显示液晶一目了然；k)支持网络对时和GPS脉冲对时，具备硬件时钟系统；l)基于PC机的辅助分析软件，轻松完成保护控制逻辑定制、事故分析、虚拟测试等功能；m)高标准电磁兼容性能，密闭机箱设计，满足装置下放安装的苛刻要求；n) 可集中组屏，也可分散安装在开关柜上或就地安装于户外开关场。
2 技术条件2.1 环境条件装置在以下环境条件下能正常工作：a)工作环境温度：-10℃～＋55℃。
运输中短暂的贮存环境温度-25℃～＋70℃，在此极限值下不施加激励量，装置不出现不可逆的变化，温度恢复后，装置应能正常工作；b)相对湿度：最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度为25℃且表面无凝露；c)大气压力：80kPa～110kPa；d)使用场所不得有火灾、爆炸、腐蚀等危及装置安全的危险和超出本说明书规定的振动、冲击和碰撞。
2.2 电气绝缘性能2.2.1 介质强度装置能承受GB/T14598.3-1993（eqv IEC60255-5）规定的交流电压为2kV（强电回路）或500V（弱电回路）、频率为50Hz、历时1min的介质强度试验，而无击穿和闪络现象。
2.2.2 绝缘电阻用开路电压为500V的测试仪器测定装置的绝缘电阻值不小于100MΩ，符合IEC60255-5：2000的规定2.2.3 冲击电压装置能承受GB/T14598.3-1993（eqv IEC60255-5） 规定的峰值为5kV（强电回路）或1kV （弱电回路）的标准雷电波的冲击电压试验。
2.3 机械性能2.3.1 振动装置能承受GB/T 11287（idt IEC60255-21-1）规定的I级振动响应和振动耐受试验。
2.3.2 冲击和碰撞装置能承受GB/T 14537（idt IEC60255-21-2）规定的I级冲击响应和冲击耐受试验，以及I级碰撞试验。
2.4 电磁兼容性2.4.1 脉冲群干扰装置能承受GB/T 14598.13（eqv IEC60255-22-1）规定的1MHz和100kHz脉冲群干扰试验（第一半波电压幅值共模为2.5kV，差模为1kV）。
2.4.2 静电放电干扰装置能承受GB/T 14598.14（idt IEC60255-22-2）规定的Ⅲ级（接触放电6kV）静电放电干扰试验。
2.4.3 辐射电磁场干扰装置能承受GB/T 14598.9（idt IEC60255-22-3）规定的Ⅲ级（10V/m）的辐射电磁场干扰试验。
2.4.4 快速瞬变干扰装置能承受GB/T 14598.10（idt IEC60255-22-4）规定的Ⅳ级（通信端口2 kV，其它端口4kV）的快速瞬变干扰试验。
2.5 安全性能装置符合GB 16836规定的外壳防护等级不低于IP20、安全类别为I类。
2.6 热性能（过载能力）装置的热性能（过载能力）符合DL/T 478-2001的以下规定：a)交流电流回路：在2倍额定电流下连续工作，20倍额定电流下允许10s，40倍额定电流下允许2s；b)交流电压回路：Un=100/3V在2倍额定电压下连续工作，180V电压下允许2分钟；Un=100V在1.4倍额定电压下连续工作，180V电压下允许2分钟。
