南瑞__DSA2151_短线路光纤纵差保护测控装置

光纤差动保护测控装置介绍光纤差动保护测控装置是一种集成了光源、光纤传感器、探测器和信号处理电路等功能模块的设备。

它主要通过光纤传感器来感知光纤通信系统中的电流、电压和温度等参数，并将这些参数传输到信号处理电路中进行分析和计算。

根据不同的参数变化，装置可以实现对光纤通信系统的差动保护和故障定位。

1.差动保护：光纤差动保护测控装置可以通过探测光纤通信系统中的差动电流和差动电压来判断系统是否存在故障或异常情况。

当差动电流或差动电压超过设定的阈值时，装置会启动保护动作，及时切断故障线路，防止故障扩大。

2.故障定位：光纤差动保护测控装置可以通过测量光纤通信系统中的信号传输时间差来实现故障定位。

通过与系统的基准信号进行比较，装置可以准确地确定故障发生的位置，方便维修人员快速找到故障点。

3.报警功能：光纤差动保护测控装置可以实现对光纤通信系统中出现的故障和异常情况进行报警。

通过与上位机或其他监控设备进行连接，装置可以实时地向操作人员发送报警信息，提醒其及时采取措施。

除了上述基本功能外，光纤差动保护测控装置还具有以下几个特点：1.高精度：光纤差动保护测控装置采用了先进的光纤传感技术和精密的信号处理算法，能够实现对光纤通信系统中各种参数的高精度测量和计算。

2.快速响应：光纤差动保护测控装置可以实现对光纤通信系统中故障和异常情况的快速响应。

当系统中出现故障时，装置可以在毫秒级别内做出相应的保护动作，有效地降低故障对系统的影响。

3.可靠性高：光纤差动保护测控装置采用了工业级的硬件和软件设计，具有较高的防护等级和抗干扰能力，能够在恶劣的环境条件下稳定运行。

总之，光纤差动保护测控装置是一种重要的设备，可以在光纤通信系统中起到差动保护、故障定位和报警等功能。

它的高精度、快速响应和可靠性高等特点，为光纤通信系统的稳定运行提供了强大的保障。

随着光纤通信技术的广泛应用，光纤差动保护测控装置在相关领域的需求将进一步增加和扩展。

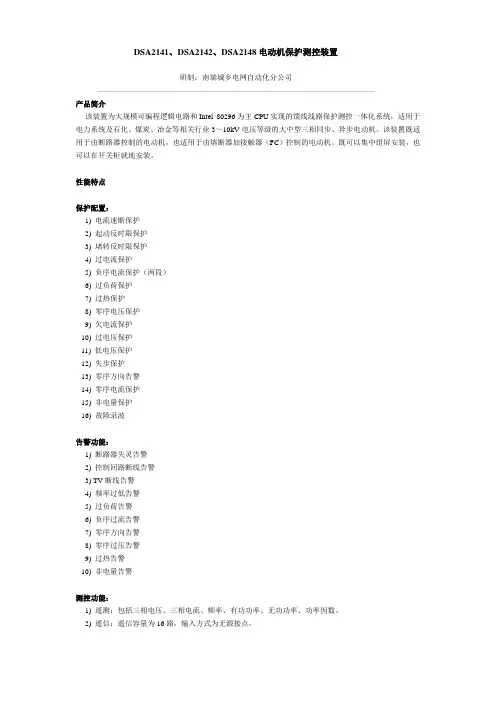

DSA2141、DSA2142、DSA2148电动机保护测控装置研制：南瑞城乡电网自动化分公司产品简介该装置为大规模可编程逻辑电路和Intel 80296为主CPU实现的馈线线路保护测控一体化系统，适用于电力系统及石化、煤炭、冶金等相关行业3～10kV电压等级的大中型三相同步、异步电动机。

该装置既适用于由断路器控制的电动机，也适用于由熔断器加接触器（FC）控制的电动机。

既可以集中组屏安装，也可以在开关柜就地安装。

性能特点保护配置：1) 电流速断保护2) 起动反时限保护3) 堵转反时限保护4) 过电流保护5) 负序电流保护（两段）6) 过负荷保护7) 过热保护8) 零序电压保护9) 欠电流保护10) 过电压保护11) 低电压保护12) 失步保护13) 零序方向告警14) 零序电流保护15) 非电量保护16) 故障录波告警功能：1) 断路器失灵告警2) 控制回路断线告警3) TV断线告警4) 频率过低告警5) 过负荷告警6) 负序过流告警7) 零序方向告警8) 零序过压告警9) 过热告警10) 非电量告警测控功能：1) 遥测：包括三相电压、三相电流、频率、有功功率、无功功率、功率因数。

2) 遥信：遥信容量为16路，输入方式为无源接点。

3) 遥控：可进行2路遥控（遥控分合、遥控热复归）。

4) 遥脉：4路脉冲输入。

5) 起动记录：最近15次电动机起动记录，可查看起动过程持续的时间和起动过程中各相最大电流。

技术特点1. 硬件结构单元化、全密封，单元内各模件独立金属腔体，自检和冗余措施完善，抗干扰性能好；2. 软件面向控制对象开放式设计，实现模块化，可查询CPU状态及保护中间过程；3. 人机接口由宽温大屏幕液晶显示器和薄膜按键组成，信息显示汉化；4. 详尽的大容量的事件记录功能，便于分析事故及观察运行工况；5. 保护动作信息及预告信息可由单元转化为遥信上送，提高动作及返回信息实时性；6. 保护投退状态可转化为遥信上送，并可远方遥控投退保护，无障碍适用于各种调度规约；7. 交流量、开关量录波功能，录波波形就地显示及后台软件分析相结合；8. 通讯双CAN网标配，多ID号2.0B协议，通讯波特率在线修改，自动双网切换，保证通讯的可靠性，通讯介质简单，并可扩展为光纤网；9. 14位AD宽幅模数转换，24点/周波采样，提高了保护精度、灵敏度；10. 测量精度系数单独存放在交流采样模件带SPI接口的独立E2PROM中，独立性好；11. 保护定值多区域相对独立存放在E2PROM／DSRAM中，自动互相校验，自行修复，完全避免运行中定值缺损或丢失；12. 单元自带蜂鸣器件，故障告警；13. 小接地选线单元内部独立配置，亦可通过网络通讯集中选线或试跳；14. 网络通讯和节点方式相结合闭锁低压母线保护。

光纤差动保护测控装置介绍光纤差动保护测控装置的原理是利用光纤传感技术和差动保护原理相结合。

它包括传感器、信号处理器和控制单元三个部分。

传感器通过光纤传输光信号，测量线路上的电流和电压，并将信号送到信号处理器进行处理。

信号处理器根据测量值计算差动量，并与设定值进行比较，当差动量超过设定阈值时，会触发控制单元发出保护信号，切断故障区域的电源，保护系统的安全运行。

光纤差动保护测控装置具有多种功能。

首先，它可以测量线路上的电流和电压，实时监测线路的状态。

其次，它可以计算线路的差动量，判断是否存在故障。

当电流差动超过设定值时，装置会及时发出保护信号，保护系统不会因为故障而损坏。

此外，光纤差动保护测控装置还可以对线路的电压和电流进行调节，实现对系统的动态控制。

光纤差动保护测控装置有广泛的应用。

首先，它可以用于输电线路的差动保护。

在高压输电线路上，由于长距离传输和复杂的环境因素，线路可能存在故障，如短路或接地故障。

光纤差动保护测控装置可以对线路进行实时监测和保护，提高电力系统的可靠性和稳定性。

其次，它还可以应用于电力变压器的差动保护。

变压器是电力系统中重要的设备之一，光纤差动保护测控装置可以对变压器的电流和电压进行精确测量和保护，避免过载和故障。

此外，光纤差动保护测控装置还可以应用于其它电力设备的保护，如电动机和电容器等。

总的来说，光纤差动保护测控装置是一种用于光纤差动保护的测量和控制设备。

它利用光纤传感技术和差动保护原理相结合，具有测量、判断和保护的功能。

它可以应用于输电线路、电力变压器和其他电力设备的保护。

它可以提高电力系统的可靠性和稳定性，保证系统的正常运行。

光纤差动保护测控装置在电力系统中的应用前景广阔，对于电网安全运行具有重要意义。

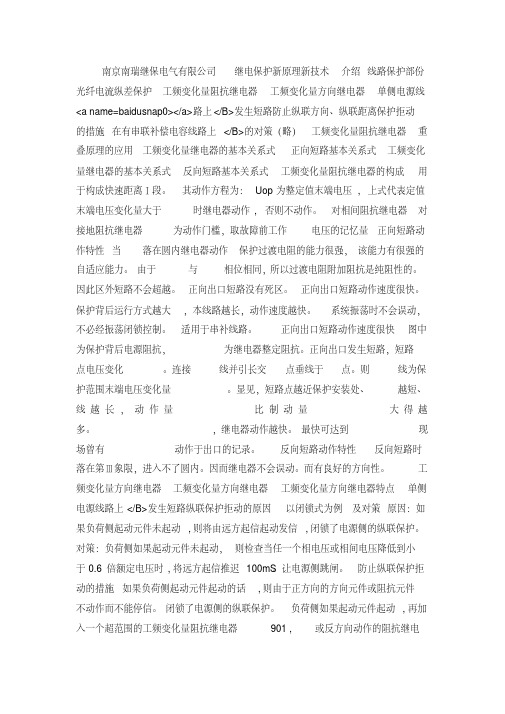

南京南瑞继保电气有限公司继电保护新原理新技术介绍线路保护部份光纤电流纵差保护工频变化量阻抗继电器工频变化量方向继电器单侧电源线<a name=baidusnap0></a>路上</B>发生短路防止纵联方向、纵联距离保护拒动的措施在有串联补偿电容线路上</B>的对策（略）工频变化量阻抗继电器重叠原理的应用工频变化量继电器的基本关系式正向短路基本关系式工频变化量继电器的基本关系式反向短路基本关系式工频变化量阻抗继电器的构成用于构成快速距离Ⅰ段。

其动作方程为： Uop为整定值末端电压, 上式代表定值末端电压变化量大于时继电器动作, 否则不动作。

对相间阻抗继电器对接地阻抗继电器为动作门槛，取故障前工作电压的记忆量正向短路动作特性当落在圆内继电器动作保护过渡电阻的能力很强，该能力有很强的自适应能力。

由于与相位相同，所以过渡电阻附加阻抗是纯阻性的。

因此区外短路不会超越。

正向出口短路没有死区。

正向出口短路动作速度很快。

保护背后运行方式越大，本线路越长，动作速度越快。

系统振荡时不会误动，不必经振荡闭锁控制。

适用于串补线路。

正向出口短路动作速度很快图中为保护背后电源阻抗，为继电器整定阻抗。

正向出口发生短路，短路点电压变化。

连接线并引长交点垂线于点。

则线为保护范围末端电压变化量。

显见，短路点越近保护安装处、越短、线越长，动作量比制动量大得越多。

，继电器动作越快。

最快可达到现场曾有动作于出口的记录。

反向短路动作特性反向短路时落在第Ⅲ象限，进入不了圆内。

因而继电器不会误动。

而有良好的方向性。

工频变化量方向继电器工频变化量方向继电器工频变化量方向继电器特点单侧电源线路上</B>发生短路纵联保护拒动的原因以闭锁式为例及对策原因：如果负荷侧起动元件未起动,则将由远方起信起动发信,闭锁了电源侧的纵联保护。

对策：负荷侧如果起动元件未起动，则检查当任一个相电压或相间电压降低到小于0.6倍额定电压时,将远方起信推迟100mS。

线路光纤纵差保护装置线路光纤纵差保护装置是一种用于保护光纤通信线路的设备。

在光纤通信系统中，纤芯的纵向位置变化会导致光信号的衰减和失真，从而影响通信质量。

为了解决这个问题，光纤纵差保护装置应运而生。

光纤通信系统中的纵向位置变化主要来自于两个方面：纤芯的弯曲和拉力的变化。

当光纤受到外力作用，如挤压、弯曲或拉伸时，纤芯的纵向位置会发生变化。

这些变化会导致光信号在传输过程中发生衰减和失真，从而影响通信的可靠性和稳定性。

为了解决这个问题，光纤纵差保护装置采用了一系列的技术手段。

首先，装置通过对光纤进行固定，防止其受到外力的作用而发生纵向位置变化。

其次，装置可以检测到光纤的纵向位置变化，并及时采取措施进行调整。

例如，当光纤发生弯曲时，装置可以通过调节光纤的位置来减小弯曲程度。

当光纤受到拉力变化时，装置可以通过调节拉力的大小来保持光纤的纵向位置稳定。

光纤纵差保护装置的核心部件是传感器。

传感器能够感知光纤的纵向位置变化，并将信号传输给控制系统。

控制系统根据传感器的信号，及时采取措施进行调整。

传感器可以采用多种原理，如光纤光栅原理、光纤干涉原理等。

不同的原理具有不同的特点和适用范围，可以根据具体情况选择合适的传感器。

光纤纵差保护装置不仅可以保护光纤通信线路，还可以提高通信系统的性能。

通过控制光纤的纵向位置，可以减小光信号的衰减和失真，提高光纤通信的传输质量。

同时，装置还可以提高光纤的抗拉性能，增加光纤的使用寿命。

这对于长距离传输和高速通信具有重要意义。

值得一提的是，光纤纵差保护装置在光纤通信系统中的应用非常广泛。

无论是城域网、广域网还是数据中心，都需要使用光纤纵差保护装置来保护光纤通信线路。

特别是在一些恶劣的环境下，如高温、低温、高湿度等，光纤纵差保护装置的作用更加显著。

光纤纵差保护装置是一种重要的光纤通信设备，可以有效保护光纤通信线路，提高通信质量和可靠性。

随着光纤通信技术的不断发展，光纤纵差保护装置也将不断完善和提升，为光纤通信系统的稳定运行提供更好的保障。

微机光纤线路纵差保护装置随着人们对通信技术要求的不断提高，光纤通信已经成为了现代通信技术的主要方式之一，它具有带宽大、传输容量高、信噪比高等优点，因此被广泛应用于电信、电力、交通等多个领域。

然而，光纤通信系统也存在一些缺陷，其中之一就是光纤线路纵差，因此，在光纤通信系统中，必须采取一些措施来解决这一问题，并保证光纤线路稳定可靠地运行。

本文对微机光纤线路纵差保护装置进行介绍。

首先，我们来了解一下光纤线路纵差。

一、光纤线路纵差光纤线路纵差是指在光纤通信系统中，由于室外布线时地形地貌的原因，光纤单模缆中的光路长度不同，而导致的光传输中的时延差异，进而影响数据传输的准确性和通信质量。

光纤线路纵差通常分为大纵差和小纵差，大纵差指的是光纤线路中不同段之间的光纤长度差异较大的情况，如果大于光波长的0.2倍，就会导致光纤信号的重叠和失真，从而引起通信故障。

小纵差指的是光纤线路中不同段之间的长度差异较小的情况，如果不加处理，也会影响光信号的传输。

为了解决光纤线路纵差带来的影响，人们发明了光纤线路纵差保护装置，该装置主要功能如下：1.对光纤线路的纵差进行补偿，保证数据传输的准确性，从而提升通信质量；2.当光纤线路中存在断开、短路、意外破坏等异常情况时，能够自动切换到备份光纤线路，以保证通信的连续性和稳定性。

3.对光纤线路进行监控和管理，及时发现异常情况并进行处理。

微机光纤线路纵差保护装置是一种高科技产品，是在传统的光纤线路纵差保护装置基础上，采用了微机控制技术、数字信号处理技术、通信网络技术等先进技术，能够更准确地对光纤线路纵差进行补偿，提高数据传输的稳定性和可靠性。

具体来说，它具有以下特点：1.采用高精度时钟与同步技术，能够对纵差进行动态补偿，保证精度可靠，提高传输速率。

2.具有完善的报警机制，通过网络、无线电和短信等多种方式实时通知用户，预警和处理故障。

3.可以根据用户的需求，进行不同形式的预防性维护和检查。

4. 采用分布式结构，可以实现以分布式数据中心为核心的智能化的监控与管理系统。

南瑞 RCS-9613CS 线路光纤纵差保护装置操作指导书一:应用范围:RCS-9613CS 适用于 110kV 以下电压等级的非直接接地系统或小电阻接地系统中的线路光纤纵差和电流保护及测控装置。

在大庆石化公司范围内 6kV 变电所进线普遍使用,化工区光差改造项目涉及 10个二级单位的 36个变电所 175套综保装置。

二、使用说明:2.1装置的正面面板布置图。

2.2指示灯说明“运行”灯为绿色,装置正常运行时点亮。

“报警”灯为黄色,当发生报警时点亮。

“跳闸”灯为红色,当保护跳闸时点亮,在信号复归后熄灭。

“合闸”灯为红色,当保护合闸时点亮,在信号复归后熄灭。

“跳位”灯为绿色,当开关在分位时点亮。

“合位”灯为红色,当开关在合位时点亮。

2.3键盘说明:“ △”光标上移一行或上翻一页““ ”光标左移动一格,或启动装置,启动打印“ ”光标右移一格,或启动装置,或启动打印“+” 修改 , 增加数值“-” 修改 , 减小数值“ 确定” 进入下一级菜单或确认当前修改 , 执行当前操作“ 取消” 返回上一级菜单或取消当前修改 , 取消当前操作“ 复位” 系统重新启动 , 正常运行时请勿随意触按2.4液晶显示说明2.4.1主画面液晶显示说明装置上电后,正常运行时液晶屏幕将显示主画面,格式如下:2.4.2保护动作时液晶显示说明本装置能存储 64次动作报告,当保护动作时,液晶屏幕自动显示最新一次保护动作报告, 当一次动作报告中有多个动作元件时, 所有动作元件将滚屏显示,格式如下:2.4.3运行异常时液晶显示说明本装置能存储 64次运行报告,保护装置运行中检测到系统运行异常则立即显示运行报告, 当一次运行报告中有多个异常信息时, 所小数点前三位为整组动作的序号,由装置启动到装置返回为一次整组动作。

小数点后两位为在一次整组中各动作(返回元件的排列次序,在跳闸报告显示中仅显示动作元件。

□□□·□□ □□ □□ □□ □□ □□ □□ □□□□ □□□ □□□·□□ A □□□□□□动作元件的动作时刻年、月、日时、分、秒、毫秒前三个方框为故障相显示 (ABC, 后五个方框为最大故障相电流(以过流保护动作为例保护动作元件系统频率显示装置当前运行的定值区号实时保护 CT 的 A 、 C 相电流平均值实时线电压平均值保护实时时钟,年、月、日、时、分、秒有“ . ”显示时,表示装置正在硬件对时重合闸充电标记, 实心时表示重合闸充电有异常信息将滚屏显示,格式如下:2.4.4自检出错时液晶显示说明本装置能存储 64次装置自检报告,保护装置运行中,硬件自检出错将立即显示自检报告, 当一次自检报告中有多个出错信息时, 所有自检信息将滚屏显示,格式如下:2.4.5命令菜单使用说明本装置不提供单独的复归键,在主画面按‘确认’键可实现复归功能。

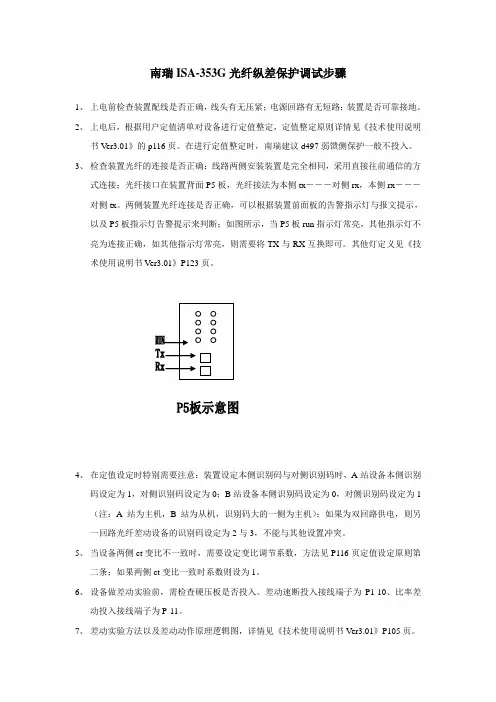

南瑞ISA-353G光纤纵差保护调试步骤1、上电前检查装置配线是否正确，线头有无压紧；电源回路有无短路；装置是否可靠接地。

2、上电后，根据用户定值清单对设备进行定值整定，定值整定原则详情见《技术使用说明书Ver3.01》的p116页。

在进行定值整定时，南瑞建议d497弱馈侧保护一般不投入。

3、检查装置光纤的连接是否正确：线路两侧安装装置是完全相同，采用直接往前通信的方式连接；光纤接口在装置背面P5板，光纤接法为本侧tx―――对侧rx，本侧rx―――对侧tx。

两侧装置光纤连接是否正确，可以根据装置前面板的告警指示灯与报文提示，以及P5板指示灯告警提示来判断；如图所示，当P5板run指示灯常亮，其他指示灯不亮为连接正确，如其他指示灯常亮，则需要将TX与RX互换即可。

其他灯定义见《技术使用说明书Ver3.01》P123页。

4、在定值设定时特别需要注意：装置设定本侧识别码与对侧识别码时，A站设备本侧识别码设定为1，对侧识别码设定为0；B站设备本侧识别码设定为0，对侧识别码设定为1（注：A站为主机，B站为从机，识别码大的一侧为主机）；如果为双回路供电，则另一回路光纤差动设备的识别码设定为2与3，不能与其他设置冲突。

5、当设备两侧ct变比不一致时，需要设定变比调节系数，方法见P116页定值设定原则第二条；如果两侧ct变比一致时系数则设为1。

6、设备做差动实验前，需检查硬压板是否投入。

差动速断投入接线端子为P1-10、比率差动投入接线端子为P-11。

7、差动实验方法以及差动动作原理逻辑图，详情见《技术使用说明书Ver3.01》P105页。

8、实验时，差动电流Id与制动电流Ir，以及本侧电流Im与对侧电流In的可以在设备上查询，查询目录为：查看－－>其他保护信息――>PCPU交流——>Ida、Ira、Ima、Ina等9、如果用户在熟悉设备时，询问MCPU与PCPU的区别时，可以解释为：设备为双cpu，pcpu是用于保护运算处理器（主要功能：为本设备保护逻辑提供数据），mcpu是用于管理运算处理器（主要功能：为监控层上传数据）；双cpu相互独立运算，互不影响，当其中一块cpu出现故障时，设备能自动切换到另一块cpu并担负其运行任务。
