物美价廉的空地制导火箭弹(图)

美国陆军APKWS制导火箭弹火箭弹用于空对地攻击始于20世纪60年代，当时人们发现这种武器由直升机的多管发射器发射时威力惊人，能形成强大的密集火力，有力支援地面部队的作战行动。

但是，由于没有采用制导技术，这些火箭弹普遍命中精度差，难以有效打击点目标，大多数情况下只能作为面杀伤武器使用。

因此，90年代以来精确制导武器日益风行之时，人们自然想到发展制导火箭弹。

正是在这一背景下，美国陆军于1996年提出“先进精确杀伤武器系统”（APKWS）概念。

十余年来，作为唯一公开报道的机载制导火箭弹项目，APKWS尽管在研制进度上一再拖延，以致至今也未“修成正果”，但其每一次进展都会引起武器专家的高度关注。

应运而生说到APKWS制导火箭弹，就不能不提广为人知的“九头蛇”-70非制导火箭弹，因为前者正是由后者加装制导组件而成。

“九头蛇”-70是美国通用动力公司研制的70毫米火箭弹，自70年代问世以来已经衍生了多种型号，均采用Mk66火箭发动机，区别在于配用不同的战斗部和引信。

到80年代中期，各种型号的“九头蛇”-70已经大量装备美国陆军、海军和海军陆战队的直升机，其中陆军的AH-64A“阿帕奇”和AH-64D“长弓阿帕奇”利用M261型19管发射架发射这种70毫米火箭弹，UH-60B“黑鹰”利用M200型19管发射架，AH-1F“眼镜蛇” 和OH-58D“基奥瓦勇士”则利用M260型7管发射架。

在90年代以来的多次局部战争及地区冲突中，“九头蛇”-70都曾登场亮相，被公认为美军使用最广泛的直升机机载武器。

但是，“九头蛇”-70与其他非制导火箭弹一样，也存在命中精度差的问题，其最大射程处（6000米）的圆概率偏差高达100米。

换句话说，如果想直接命中6000米处的一辆坦克，理论上需要发射100枚火箭弹。

在1990～1991年海湾战争期间，鉴于“九头蛇”-70无法有效打击伊军的士兵、简易掩体、轻型装甲车等点目标，美国陆军不得不动用“海尔法”反坦克导弹。

制导火箭弹射表编拟研究
杨明;高宏伟;汤祁忠
【期刊名称】《火力与指挥控制》
【年(卷),期】2013(000)012
【摘要】将制导控制技术应用于多管火箭系统，解决了火箭弹射程与精度相互制
约的矛盾，实现了射程与精度的同步提升，并赋予火箭弹一定的变轨控制能力。

针对制导火箭弹弹道设计及射表编拟中出现的新课题，对制导火箭弹的控制能力进行了分析，结合制导火箭弹的使用特点，给出了制导火箭弹射表编拟的技术实现途径，讨论了制导火箭弹的弹道高程限制和标准化射程的设计依据。

【总页数】4页(P156-159)
【作者】杨明;高宏伟;汤祁忠
【作者单位】中国兵器工业导航与控制技术研究所，北京 100089;中国兵器工业
导航与控制技术研究所，北京 100089;中国兵器工业导航与控制技术研究所，北
京 100089
【正文语种】中文
【中图分类】TJ765.3;TJ393
【相关文献】
1.基于Bayes统计理论的射表编拟方法 [J], 闫雪梅;文艳;何斌
2.炮射末敏弹射表编拟中开舱高度的研究 [J], 尚勇;程丽丽;郑斌
3.榴弹射表编拟中符合方法的研究 [J], 崔新军
4.火箭炮射表编拟及发射诸元快速装定研究 [J], 徐劲祥;祁载康;林德福;宋锦武
5.基于弹道精确测量的射表编拟方法研究 [J], 贾波; 张平; 赵志明; 王龙
因版权原因，仅展示原文概要，查看原文内容请购买。

美军火箭弹型号
美国军队拥有大量精良的武器装备，其中火箭弹是其重要的一种装备。

下面就为大家介绍一些美军火箭弹型号。

一、M270/MLRS火箭炮
M270/MLRS火箭炮是美军采用的一种多管火箭炮系统，可发射口径为227毫米的导弹。

该火箭炮系统采用电子控制技术，能够精确打击远距
离目标。

二、AGM-114地狱火导弹
AGM-114地狱火导弹是美军采用的一种空地导弹，采用精准制导技术，具有快速响应、高精度和强杀伤力等特点。

三、MGM-31A火神导弹
MGM-31A火神导弹是美军采用的一种陆基巨型战术导弹系统，可在远距离内打击敌方防御设施，并具有超音速速度，具有很强的杀伤力。

四、MGM-140 ATACMS导弹
MGM-140 ATACMS导弹是美军采用的一种地对地战术导弹，采用先
进的导航和控制技术，能够精确打击敌方目标，并具有强大的杀伤力。

五、FIM-92“毒刺”导弹
FIM-92“毒刺”导弹是美军采用的一种防空导弹，采用红外寻的制导技术，具有快速响应、高可靠性和精确打击等特点。

六、AN/TWQ-1防空导弹系统
AN/TWQ-1防空导弹系统是美军采用的一种陆基双联装导弹系统，可
应对各种空中威胁，并具有先进的雷达探测和快速反应的能力。

以上就是美军火箭弹型号的一些简介，这些武器装备在美军中起着非
常重要的作用，为美军的作战能力提升了不少。

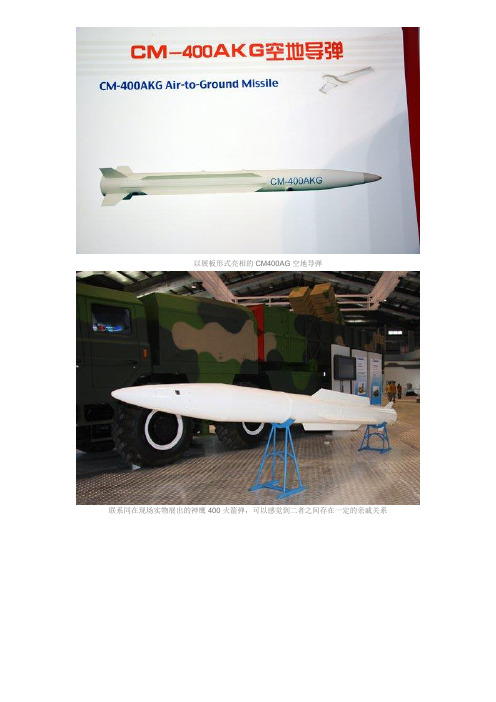

以展板形式亮相的CM400AG空地导弹联系同在现场实物展出的神鹰400火箭弹，可以感觉到二者之间存在一定的亲戚关系资料图：这架幻影2000中线挂架下的是法国军队空地远程打击的主要武器——ASMP空地导弹在本次珠海航展中，我国空地武器高调亮相，其中最令人奇怪的就是CM－400AG空地导弹，根据航展公开资料，CM－400G是一种超声速、防区外打击空地导弹，可以配备FC－1这样的轻型战斗机。

从它的名字和外形来看，非常容易让人联想起我国在珠海航展上公开展出的神鹰400制导远程火箭弹。

它全程在大气层内自主机动飞行，具备突防能力强、发射后不用管、载机生存能力强、操纵维护简便等优点，实际上笔者认为这个CM－400AG可能就是神鹰400制导火箭弹的基础上研制的中程超声速空地导弹。

航展上并没有给出CM－400AG的尺寸等数据，但是给出它的射程是240公里，结合此前的神鹰400的数据，长度7米左右，直径0.4米，发射重量在1.3吨左右，射程300公里左右，根据这些指标笔者认为CM－400AG可能根据FC－1这样的轻型战斗机挂载做了一些变动，比如降低重量和体积，举一个例子，神鹰－400采用地面垂直发射，为了让火箭能够在空中转弯曲，需要燃气舵或者推力矢量机构，而CM－400AG采用机载发射就不需要这样设备，从而可以降低导弹的体积和重量，另外当神鹰－400进行爬高的时候，需要消耗大量的燃料，这些也会影响射程，我们可以看到一些空空导弹如AIM－120在空中发射的时候，可以飞行上面公里，但是改成地对空导弹，射程很难超过30公里，就是这个原因，CM－400AG在空中发射的情况下，射程低于地面发射的神鹰400，这说明它的燃料可以减少，从而降低导弹的体积和重量，当然也有一个可能，就是规避导弹及其技术出口控制协议限制，也就是将射程人为的降低到300公里以下。

因此笔者认为它的长度应该在6米左右，发射重量在1000公斤上下。

CM－400AG保留了神鹰400大边条翼的弹翼，边条的长度较大，这样可以得到较大的升力，让导弹具备较强的机动性能，所以图片资料说CM－400AG能够机动飞行应该就是这个原因，多变的弹道让对方无法预测导弹的飞行轨迹，提高了导弹的突防能力，不过这个设计也说明CM－400AG的速度不可能太高，因为速度越高，弹身对于升力的贡献增加，而弹翼在减少，所以新型高速导弹都是无弹翼导弹就是这个原因，笔者推测CM－400AG的速度应该在M3左右。

漫谈“红土地”激光制导炮弹使用远程火炮准确打击坚固工事和移动点目标，一直是困扰炮兵部队的技术难题。

从二战时期到上世纪七十年代，常规身管火炮的距离公算偏差都在1/200～1/300之间，方向公算偏差也在1密位左右【注1】，由于目标定位误差和弹丸散步误差的存在，炮弹在20公里射程上，实际弹着点很可能会偏离目标50～100米，要想打出理想精度，就必须使用足够多的弹药，或者反复校射来提高命中率。

二战时期的经验也表明，远程火炮对点目标的命中率只有2%，使用常规弹药远距离精确打击点目标无异于天方夜谭。

随着激光技术、电子技术的发展，使古老的身管火炮焕发了活力，精确制导炮弹应运而生，通过在弹药系统中引入制导技术，排除了人工操作和射弹散布的偏差，使火炮的射击精度有了质的飞跃，常规火炮开始具有远距离首发命中和有效摧点目标的能力。

1979年美国研制出M712式155mm“铜斑蛇”激光制导炮弹，苏联也不甘落后，随后推出以“红土地”（Краснополь/Krasnopol）为代表的制导炮弹，以及9K116“堡垒”(Бастион/Bastion)为代表的炮射导弹。

“红土地”制导炮弹由苏联著名的图拉仪表设计局（KBP/КБП）荣誉出品，仪表设计局1921年成立于图拉市，全称为“国立单一制企业—仪表设计局”（Государственноеунитарноепредприятие«Конструкторскоебюроприборостроения»），由1400多个军工企业组成，苏联最大的国防工业托拉斯之一，也是精确制导武器的最大研制和生产单位，苏军大部分枪炮、导弹都出自该设计局的手笔。

仪表设计局这个称呼跟中国国内很多兵工厂叫某某机器厂、某某工具厂一样很低调,从字面并不能看出这个企业是干什么的。

图拉仪表设计局从70年代开始，先后共研制了5种激光制导炮弹，分别是：红土地（Краснополь/Krasnopol）、厘米（Сантиметр/Santimetr）、勇敢者（Смельчак/Smelchak）、基托洛夫（Китолов/Kitolov）-2、基托洛夫（Китолов/Kitolov）-2M、红土地M（Краснополь-М/Krasnopol-M），其性能参数如下表所示：红土地Kr asno pol红土地-MKrasnopol-M基托洛夫-2/2MKitolov-2/2M米尺Santimetr勇敢者Smelchak武器系统型号2K252K25MKM=32K241K113弹径（mm）152155120/122152240配属火炮D-20牵引火炮西方制式155诺娜120mm152mm牵引火2S4式240mm自行迫击炮或2S3式、2S1 9式自行加榴炮mm榴弹炮迫榴炮、D30榴弹炮、120mm迫击炮炮或自行加榴炮弹长（mm）1300955122511951635质量kg全备弹54325/2749.5134.2 战斗部20.5210/27232装药6.365.0/5.56 32战斗部类型杀伤爆破杀伤爆破杀伤爆破杀伤爆破杀伤爆破等效TNT当量（kg）8 8 68.532射程（km）2最大17，可提高至209/122～8/6.5～12（3БОФ63装药）3.6～9.2制导状态初始段制导方式弹道飞行无制导弹道飞行无制导弹道飞行无制导弹道飞行无制导弹道飞行无制导弹道中段制导方式惯性制导惯性制导惯性制导惯性制导惯性制导弹道激激激激激光半主末段制导方式光半主动寻的光半主动寻的光半主动寻的光半主动寻的动寻的寻的制导时间（秒）0.1～30.1～30.1～30.2～30.1～3激光目标指示器/测距机型号1D15法制DHY3071D151D15/1D21D15/1D20质量（kg）6≤8660/3060/30 照射距离（km）5～77 70.2～5.00.2～10照射时间（秒）6～156～156～153 6～15测距精度（米）5～755～75 5同步装置型号1A351A351A351A35AK/1A35I1A35AK/1A35I质量282220装备现状已装备外销外销已装备已装备红土地152毫米制导炮弹红土地155毫米制导炮弹（前端是保护鼻锥）红土地-M制导炮弹红土地M使用的法制DHY307激光照射/测距机基托洛夫120毫米制导炮弹勇敢者240毫米制导炮弹2K24厘米152mm激光制导炮弹系统所使用的30F35炮弹，它与红土地的区别是没有火箭增程发动机。

2013.03 / 军事文摘 /23谢瑞强小“弹”当家——无人机机载低附带毁伤弹药（下）“长弓阿帕奇”武装直升机发射APKWSII制导火箭弹想象图制导航空火箭弹篇航空火箭弹是由载机空中发射，攻击空中或地面、海面目标的非制导火箭武器。

非制导航空火箭弹具有价格低、火力猛烈、易于大量生产等优点。

但由于航空火箭弹没有采用制导技术，它也存在命中精度差的缺点，只适合攻击集群目标，难以有效攻击点状目标。

随着精确制导技术的发展，一些国家开始把精确制导技术运用于航空火箭弹，使之具备攻击点状目标的能力。

现代制导航空火箭弹与空射反坦克导弹相比，其打击精度可以和空射反坦克导弹媲美，但其单价却只有空射反坦克导弹的1／5左右，优异的性能和经济可承受性使制导火箭弹成为近年来许多国家竞相发展的制导弹药。

在研制之初，制导航空火箭弹主要是为了填补制导炸弹和导弹之间的火力空白，其载机主要是武装直升机和固定翼有人驾驶作战飞机，随着无人作战飞机和无人攻击直升机的出现，制导航空火箭弹也成为无人作战飞机和无人攻击直升机的机载武器。

弹径在100毫米以下的制导航空火箭弹口径较小，战斗部较轻，爆炸时附带毁伤小，已经成为无人机机载低附带毁伤弹药的新成员。

本文主要介绍弹径100毫米以下的制导航空火箭弹，而诸如以色列的300毫米Extra制导航空火箭弹、俄罗斯的340毫米S-25L等大口径制导火箭炮将不列入本文的介绍范围。

漫长等待的收获——APKWSII海湾战争中，美军发现其在战争中大量使用的“海尔法”反坦克导弹大部分不是用来攻击坦克装甲车辆，而是攻击无防护的运输车辆、碉堡、建筑物等软目标。

由于使用昂贵的反坦克导弹攻击这些低价值目标效费比不高，而非制导航空火箭弹精度无法满足精确攻击点状目标的要求，为此美国陆军航空与导弹司令部所属的导弹研发与工程中心（MRDEC ）于1996年提出了“先进精确杀伤武器系统”概念（APKWS ），APKWS概念一经提出便引起了一些军工巨头的兴趣，纷纷提出了各自的研制计划。
