织物硬挺度仪测试织物硬挺度的方法

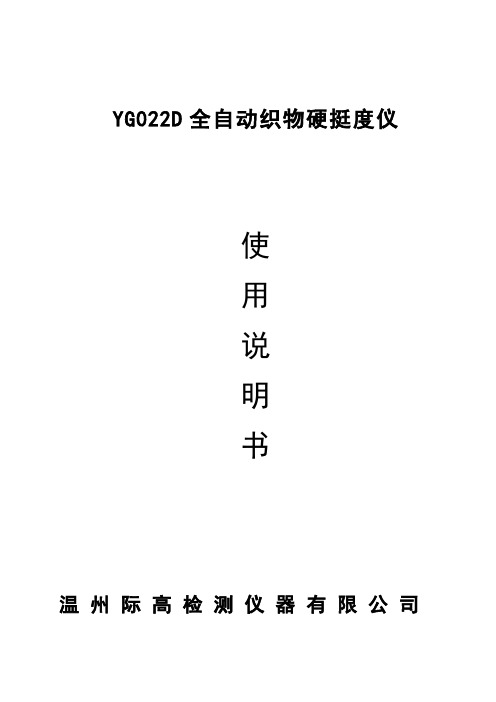

YG022D全自动织物硬挺度仪使用说明书温州际高检测仪器有限公司非常感谢您选购“际高仪器”相关产品在使用本仪器前，请详细阅读和理解全部说明，并将其保存好。

若您在阅读本说明书后仍有无法解决的疑问和问题，请向本公司询问。

1、概述仪器适用于棉、毛、丝、麻、化纤等各类织物、针织物和一般性非织造物、涂层织物等纺织品的刚柔性试验，也适合纸张、皮革、薄膜等柔性材料的刚柔性试验。

为纺织以及服装、造纸、皮革等行业改进工艺、指导生产提供科学依据。

织物硬挺度（Stiffness）可表述为：“织物抵抗弯曲方向形状变化的能力”。

织物的弯曲性能是我们研究织物的挺括性、悬垂性、柔软性等项性质的重要物理参量，织物硬挺度是人们考核织物服用性能的一项重要指标。

仪器性能符合：GB/T18318.1-2009 ZB WO4003-87《织物硬挺度试验方法》斜面悬臂法标准要求。

2、主要技术指标2.1测试方法: 两种2.2测量角度：41.5°、43°、45°三种可调2.3伸出长度量程：5-200mm（特殊要求可在定货时提出）2.4测长分辨率：0.01mm2.5测量精度：〒0.1mm2.6试样规格：25〓200mm2.7工作平台规格：40〓200mm2.8试样压板规格：25〓200mm2.9压板推进速度：3 mm/s; 4 mm/s; 5 mm/s2.10显示输出: 中文液晶显示2.11打印输出: 中文报表2.12数据处理量: ≤50次试验2.13打印机: 80列窄行24针打印机2.14电源：AC220V 50Hz2.15主机体积：480mm〓250mm〓380mm2.16主机重量：30kg3、工作原理3.1测量原理在YG022D全自动硬挺度试验仪上，试样被作为均布载荷悬臂梁平直于工作台上，通过驱动机构使其沿长度方向作匀速运动。

当试样被从工作平台上推出，因自重作用弯曲下垂，接触斜面检测线时，测得伸出长度L，计算得出抗弯长度亦称悬垂硬挺度和抗弯刚度（亦称弯曲硬挺度）两个力学指标，根据抗弯刚度越大越难弯曲的原理，作为评价被测材料刚柔性能硬挺度的测试指标。

织物硬挺度测试仪与织物硬挺度仪的常见类型织物硬挺度测试仪与织物硬挺度仪用于测试纺织品的硬挺度性能，硬挺度是纺织品柔软度的一个侧面，是纺织品舒适性及适用性的影响因素。

一、全自动织物硬挺度仪适用于棉、毛、丝、麻、化纤、等各类机织物、针织物和一般性的非制造物、涂层织物等纺织品的硬挺度测定，同时也适合于纸张、皮革、薄膜等柔性材料的硬挺度测定。

适用标准：FZ/T01045BS5058GB/T18318.1-2009《纺织品织物弯曲长度的测定》ZB W04003-87《织物硬挺度试验方法斜面悬臂法》推荐使用仪器。

技术参数：1.仪器的测量角度：41°30'，43°，45°可调2.伸出长度量程：0.5cm—20cm(特殊要求可在定货时提出)3.数值显示分辨率：0.01cm4.测量精度：±1%5.试样规格：2.5cm×20cm6.工作平台规格：5cm×20cm7.试样压板规格：2.5cm×20cm8.试样压板推速：0.3～0.5cm/s(特殊要求可在定货时提出)9.额定功率：45W10.电源：单相220V50Hz11.主机体积：425mm×250mm×380mm12.主机重量：16.5Kg二、手动式织物硬挺度测试仪1.测试目的及范围用于测试面料的硬挺度，计算布样在自身重量作用下的悬垂度和抗挠刚度2.设备及材料2.1织物硬挺度试验机：倾斜角为41.5?3.标准测试条件3.1测试条件为温度：20±2℃；相对湿度：65±2%。

4.试样4.1取样时要离布边5cm，所选布样应该没有人为造成的褶皱、折痕、任何疵点和沾污。

4.2试样大小200mm×25mm（长边平行经向3个，长边平行纬向3个）。

5.测试程序5.1试样要在标准环境中恒温恒湿24小时。

5.2将样品正面平放在仪器的平台上，使样品的长边与仪器的长边平行，同时短边右端与平台的边缘对齐。

应用CHES-FY系统的织物硬挺度测试
孙草;杜赵群
【期刊名称】《纺织学报》
【年(卷),期】2015(036)009
【摘要】使用纺织品性能测试仪测试织物硬挺度,采用现有弯曲测试标准中的斜面法和心形法进行对比分析;通过选择明显柔软、硬挺差异较大的多种织物进行硬挺度测试,分别提取3种测试方法的表征指标,即弯曲斜率、弯曲功、弯曲最大力、弯曲长度、弯曲高度等;通过对上述测试结果的相关性分析,表明CHES-FY系统的硬挺度测试结果与斜面法、心形法的测试结果具有较强的相关性,实验过程的重复性分析表明,其结果具有很强的再现性,说明CHES-FY系统对织物的硬挺度测试具有准确的表达.
【总页数】6页(P114-119)
【作者】孙草;杜赵群
【作者单位】东华大学纺织面料技术教育部重点实验室,上海201620;东华大学纺织面料技术教育部重点实验室,上海201620
【正文语种】中文
【中图分类】TS131.9
【相关文献】
1.光电检测式织物硬挺度仪的测量角度分析 [J], 毕诗杰
2.染整工艺对涤/粘/氨纶仿绒织物硬挺度及柔软度的影响 [J], 冯建永;孟召强
3.织物多方向硬挺度测试方法研究 [J], 刘成霞;罗秋霞;施美琴
4.基于FAST的精纺毛织物硬挺度风格的测试研究 [J], 孙晶晶;成玲;张代荣
5.纱线捻度与织物紧度对织物硬挺度的影响 [J], 李凤艳;吴坚;李淳
因版权原因，仅展示原文概要，查看原文内容请购买。

力学性能测试结果见表 2.
表 2 基于 FAST 的织物基本力学性能 Tab.2 Fabric basic mechanical properties based on FAST
编 T0
Cj
Cw
E5j
E5w
E20j
E20w
E100j
E100j
号 /mm /mm /mm /% /% /% /% /% /%
27 毛/涤 70/30 3/2 19.390 12.5伊12.5 380/370 1.802 0
28 100%羊毛 2/2 19.220 12.5
340/344 1.813 4
29 毛/涤 70/30 2/2 15.090 12.5
352/437 1.812 4
30 100%羊毛 2/1 20.610 10.0
4 0.181 0 14.17 13.84 0.17 0.23 0.70 0.87 2.27 2.47
5 0.178 4 12.80 12.78 0.37 0.30 1.17 1.20 2.87 3.47
6 0.177 2 14.85 13.68 0.20 0.23 0.70 0.90 2.17 2.80
1 100%羊毛 平纹 1/1 17.104 13.9伊13.9 276/241 1.808 2
2 100%羊毛 平纹 1/1 15.770 13.2伊13.2 260/260 1.804 4
3 毛/涤 70/30 平纹 1/1 13.52 13.9伊13.9 271/250 1.808 2
4 毛/涤 50/50 平纹 1/1 13.550 14.3伊14.3 265/248 1.819 6
19 毛/涤 50/50 2/1 15.360 11.1伊11.1 375/330 1.812 4

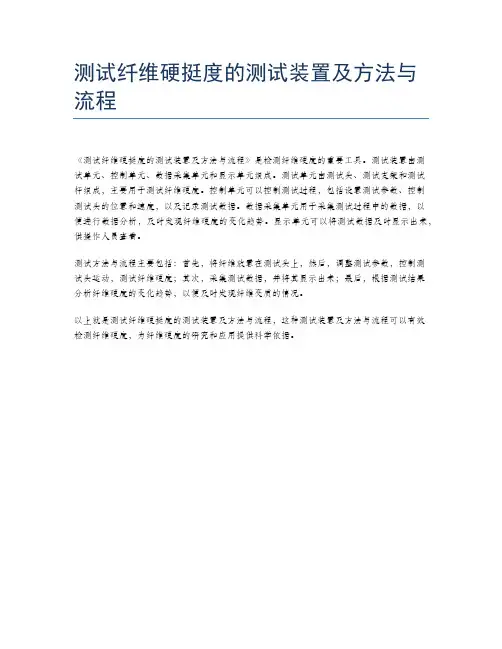

测试纤维硬挺度的测试装置及方法与流程
《测试纤维硬挺度的测试装置及方法与流程》是检测纤维硬度的重要工具。

测试装置由测试单元、控制单元、数据采集单元和显示单元组成。

测试单元由测试头、测试支架和测试杆组成，主要用于测试纤维硬度。

控制单元可以控制测试过程，包括设置测试参数、控制测试头的位置和速度，以及记录测试数据。

数据采集单元用于采集测试过程中的数据，以便进行数据分析，及时发现纤维硬度的变化趋势。

显示单元可以将测试数据及时显示出来，供操作人员查看。

测试方法与流程主要包括：首先，将纤维放置在测试头上，然后，调整测试参数，控制测试头运动，测试纤维硬度；其次，采集测试数据，并将其显示出来；最后，根据测试结果分析纤维硬度的变化趋势，以便及时发现纤维变质的情况。

以上就是测试纤维硬挺度的测试装置及方法与流程，这种测试装置及方法与流程可以有效检测纤维硬度，为纤维硬度的研究和应用提供科学依据。

ＬＪ Ｌ ， Ｃ ｈ ｅ ｎ ｇ ． ｒ ｉ ａ。ＬＵＯ Ｑｉ ｕ ｘｉ ａ．ＳＨ Ｉ Ｍｅ ｉ ｑ ｉ ｎ
（ Ｓ ｃ ｈ ｏ ｏ ｌ ｏ ｆ Ｆ ａ ｓ ｈ ｉ ｏ ｎ Ｄｅ ｓ ｉ ｇ ｎ ａ ｎ ｄ Ｅｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ，Ｚ ｈ ｅ ｊ ｉ ａ ｎ ｇ Ｓ ｃ ｉ — Ｔｅ ｃ ｈ Ｕｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ，Ｈａ ｎ ｇ ｚ ｈ ｏ ｕ ３ １ ０ ０１ ８ ，Ｃｈ ｉ ｎ ａ ）
22凹陷法中的硬挺度指标与斜面法多方向的平均抗弯刚度之间的关系硬挺度系数凹陷深度和翘起高度与斜面法中织物多方向的平均抗弯刚度之间的回归关系分别见065o70750808509o95凹陷法硬挺度系数与斜面法多方向平均抗弯刚度之间的关系图2显示凹陷法中硬挺度系数越大的织物也就是越硬挺越不容易变形的织物外力作用即自身重力和砝码重力使其凹陷产生的面积变化越小因此在斜面法中它们所测的织物多个方向平均的抗弯刚度也就越大二者具有明显的正线性关系
ｒ ｉ ｇ ｉ ｄ ｉ ｔ ｙ ｉ ｎ ５ ｄ ｉ ｒ ｅ ｃ ｔ ｉ ｏ ｎ ｓ ．Ｔｈ ｅ ｒ ｅ ｓ ｕ ｌ ｔ ｓ ｓ ｈ ｏ ｗ ｔ ｈ ａ ｔ ｔ ｈ ｅ ｃ ｏ ｒ ｒ ｅ ｌ ａ ｔ ｉ ｏ ｎ ａ ｍｏ ｎ ｇ ｔ ｈ ｅ ３ ｉ ｎ ｄ ｅ ｘ ｅ ｓ ，ａ ｖ ｅ ｒ ａ ｇ ｅ
便的、 可 同时 测 试 织 物 多 方 向硬 挺 度 的方 法 ， 并给出了具体的检测步骤及评价指标 ： 硬挺度系数 、 凹 陷深 度 、 平
均翘起高度。将 常见试样经凹陷法所得的这 ３项指标与斜面法 中织物 ５ 个 方 向的平 均弯 曲长度 及平均抗 弯 刚度进 行了对 比分析 ， 得出这 ３ 项指 标与平均弯 曲长度及 平均抗弯 刚度相 关性从大到小依 次是硬挺度系数 、 凹陷深度和平均翘起高度 ， 且这 ３ 者与平均弯 曲长度及抗 弯刚度 都具 有高度线性相关关系 。这说 明笔者提 出 的织物多方向硬挺度的测试方法有一定的 可行性 ， 值得进 一步深人研究 。 关键 词 ： 织物硬挺度 ； 多方 向 ； 抗弯刚度 ； 凹陷法 ； 图像处理

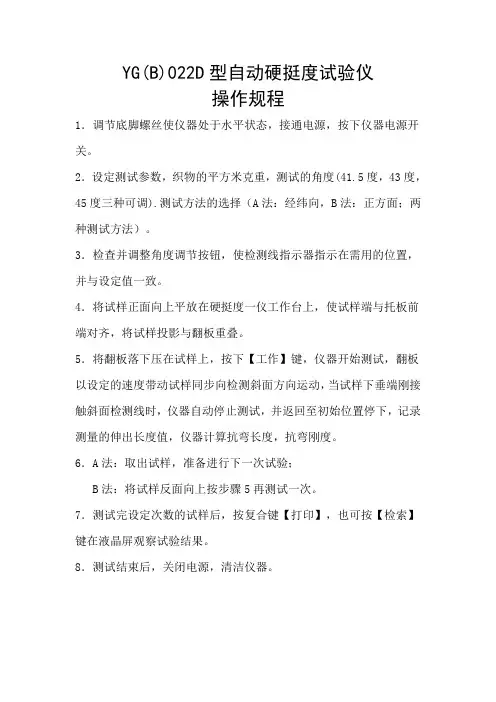

YG(B)022D型自动硬挺度试验仪
操作规程
1．调节底脚螺丝使仪器处于水平状态，接通电源，按下仪器电源开关。

2．设定测试参数，织物的平方米克重，测试的角度(41.5度，43度，45度三种可调).测试方法的选择（A法：经纬向，B法：正方面；两种测试方法）。

3．检查并调整角度调节按钮，使检测线指示器指示在需用的位置，并与设定值一致。

4．将试样正面向上平放在硬挺度一仪工作台上，使试样端与托板前端对齐，将试样投影与翻板重叠。

5．将翻板落下压在试样上，按下【工作】键，仪器开始测试，翻板以设定的速度带动试样同步向检测斜面方向运动，当试样下垂端刚接触斜面检测线时，仪器自动停止测试，并返回至初始位置停下，记录测量的伸出长度值，仪器计算抗弯长度，抗弯刚度。

6．A法：取出试样，准备进行下一次试验；
B法：将试样反面向上按步骤5再测试一次。

7．测试完设定次数的试样后，按复合键【打印】，也可按【检索】键在液晶屏观察试验结果。

8．测试结束后，关闭电源，清洁仪器。

织物硬挺度实验织物硬挺度实验是一种定量测量织物刚性或弹性的方法，可以通过硬度值来描述织物的柔软度和结构特征。

该实验主要通过使用一定压力测量被试织物在不同情况下的力学性能，包括抗压性能、弹性模量、扭曲角度等。

实验目的：本实验旨在通过对织物硬挺度的测量，评估织物的柔软度和结构特征，并对不同种类和不同加工方式的织物进行比较分析。

实验原理：1.仪器和设备硬度计：用于测量被试织物的硬度。

样品支撑架：用于支撑被试织物以便进行硬度测试。

2.测试方法首先，在实验室内选择一定大小的样品，通过裁剪工具将被试织物剪成相同大小的样品。

然后将被试织物放置在样品支撑架上，使其充分展开并保持平整。

接下来，将硬度计放在被试织物表面上，并施加一定的压力。

在压力达到稳定后，记录硬度值。

在同一组实验中，可以采用不同压力下的硬度值来进行比较分析。

为了获得更准确的硬度值，可以重复测试多次，并计算测试结果的平均值。

实验步骤：1.准备工作将样品放置在支撑架上，并将硬度计放在织物表面上。

在压力稳定后，记录硬度值。

重复实验多次，并计算结果的平均值。

3.实验记录和分析将实验结果记录在实验记录表中，包括测试日期、样品编号、测试人员和硬度值。

将实验数据进行比较和分析，以评估织物的柔软度和结构特征。

实验注意事项：1.尽量保持被试织物的平整和展开状态。

2.硬度计测试时，要注意施加的压力应保持一致，以确保测试结果的准确性。

3.为避免测试误差，需要进行多次测试，并计算测试结果的平均值。

实验结果和分析：实验结果表明，通过加工处理后的织物硬度要比未加工处理的织物要大，且不同种类的织物的硬度也有所不同。

在同一种类的织物中，不同加工方式对硬度的影响也有所不同。

挺度测试仪使用方法
挺度测试仪是个啥玩意儿？嘿，其实它就是专门用来测量材料挺度的神奇工具。

使用挺度测试仪，第一步，把要测试的材料准备好，平整地放在测试台上，这就像给运动员准备好跑道一样重要。

然后呢，调整好测试仪的参数，可不能马虎，这就跟调准手表时间一样，得精准。

接着，启动测试仪，看着它开始工作，那感觉就像看着一场精彩的表演。

等待测试结果出来，哇，是不是很期待？
在使用过程中，安全性那是杠杠的。

只要你按照正确的方法操作，它就像一个听话的小助手，绝不会乱来。

稳定性也没话说，就像一座坚固的城堡，稳稳地为你提供准确的测试结果。

那它都能用在啥场景呢？造纸厂可以用它来检测纸张的挺度，看看生产出的纸够不够硬挺。

包装行业也离不开它，得保证包装盒有足够的挺度才能保护好里面的宝贝呀。

优势可多啦，快速、准确、方便，这简直就是测量挺度的神器嘛！
给你说个实际案例，有个包装厂，之前总是因为包装盒挺度不够，
导致产品在运输过程中受损。

后来用了挺度测试仪，对包装盒进行严格检测，调整了生产工艺，问题就解决啦。

现在他们的产品包装得可结实了，客户满意度大大提高。

挺度测试仪就是这么厉害，能让你轻松掌握材料的挺度情况。

用它，准没错！。

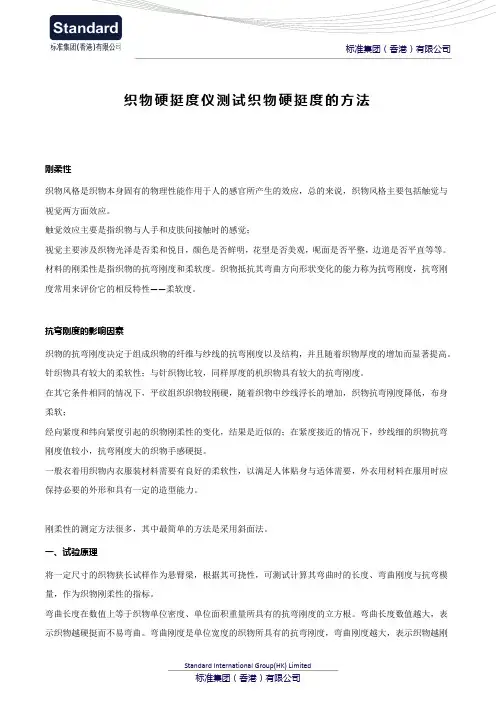

织物硬挺度仪测试织物硬挺度的方法刚柔性织物风格是织物本身固有的物理性能作用于人的感官所产生的效应，总的来说，织物风格主要包括触觉与视觉两方面效应。

触觉效应主要是指织物与人手和皮肤间接触时的感觉；视觉主要涉及织物光泽是否柔和悦目，颜色是否鲜明，花型是否美观，呢面是否平整，边道是否平直等等。

材料的刚柔性是指织物的抗弯刚度和柔软度。

织物抵抗其弯曲方向形状变化的能力称为抗弯刚度，抗弯刚度常用来评价它的相反特性——柔软度。

抗弯刚度的影响因素织物的抗弯刚度决定于组成织物的纤维与纱线的抗弯刚度以及结构，并且随着织物厚度的增加而显著提高。

针织物具有较大的柔软性；与针织物比较，同样厚度的机织物具有较大的抗弯刚度。

在其它条件相同的情况下，平纹组织织物较刚硬，随着织物中纱线浮长的增加，织物抗弯刚度降低，布身柔软；经向紧度和纬向紧度引起的织物刚柔性的变化，结果是近似的；在紧度接近的情况下，纱线细的织物抗弯刚度值较小，抗弯刚度大的织物手感硬挺。

一般衣着用织物内衣服装材料需要有良好的柔软性，以满足人体贴身与适体需要，外衣用材料在服用时应保持必要的外形和具有一定的造型能力。

刚柔性的测定方法很多，其中最简单的方法是采用斜面法。

一、试验原理将一定尺寸的织物狭长试样作为悬臂梁，根据其可挠性，可测试计算其弯曲时的长度、弯曲刚度与抗弯模量，作为织物刚柔性的指标。

弯曲长度在数值上等于织物单位密度、单位面积重量所具有的抗弯刚度的立方根。

弯曲长度数值越大，表示织物越硬挺而不易弯曲。

弯曲刚度是单位宽度的织物所具有的抗弯刚度，弯曲刚度越大，表示织物越刚硬；弯曲刚度随织物厚度而变化，与织物厚度的三次方成比例。

以织物厚度的三次方除弯曲刚度，可求得抗弯弹性模量，抗弯弹性模量数值越大，表示材料刚性越大，不易弯曲变形。

二、试样准备试样尺寸为250（±1mm）×25(±1mm)，试样上不能有影响试验结果的疵点，试样数量为12块。

织物硬挺度测试标准一、概述织物硬挺度是指织物抵抗其弯曲变形的能力，是衡量织物品质和使用性能的重要指标。

为了规范和统一织物硬挺度的测试方法，本文将详细介绍织物硬挺度测试的标准方法和操作步骤。

二、测试原理织物硬挺度的测试原理是将一定尺寸的织物狭长试样作为悬臂梁，根据其可挠性，测试计算其弯曲时的长度、弯曲刚度与抗弯模量，作为织物硬挺度的指标。

三、测试步骤1. 准备试样：选取具有代表性的织物样品，将其裁剪成规定的试样尺寸，一般为100mm×50mm。

2. 安装试样：将试样固定在测试仪器上，确保试样的平整和稳定。

3. 设定测试条件：设定测试速度、湿度和温度等条件，以保证测试结果的稳定性和可比性。

4. 开始测试：按照测试仪器的操作规程，启动测试程序。

测试过程中，记录试样的形变量和时间，观察试样的弯曲情况。

5. 数据分析：根据测试数据，计算织物的弯曲刚度和抗弯模量，并据此评定织物的硬挺度。

6. 结果表达：以表格或图表的形式整理测试数据，并撰写测试报告。

四、测试注意事项1. 测试前应确保试样在标准环境下放置一定时间，以消除环境因素对测试结果的影响。

2. 在安装试样时，应保证试样的平整和稳定，避免出现扭曲或倾斜等现象。

3. 在测试过程中，应密切观察试样的变化情况，如出现异常现象，应立即停止测试并进行分析。

4. 在数据分析时，应采用合适的统计方法处理数据，以减小误差和提高测试结果的准确性。

5. 结果表达时，应清晰明了地表述测试数据和结论，为后续的工艺优化和产品开发提供参考。

五、总结织物硬挺度是衡量织物品质和使用性能的重要指标，通过本文介绍的测试标准方法和操作步骤，可以实现对织物硬挺度的准确测量和评估。

在实际应用中，应根据具体的织物类型和测试需求选择合适的测试方法，并严格按照操作规程进行测试。

同时，应注意数据的处理和分析，以获得更准确、可靠的测试结果。

二、织物柔软度测试
2、操作方法
① 试样前准备：制作长度25.4mm(1英寸)× 25.4mm(1英 寸的试样，纵、横向各10块。
② 调整仪器水平，使指针指向零位。试样夹钳与摆锤指 针 形舌片相距12.7mm(0.5英寸)。 ③ 将试样上端的6.4mm(1/4英寸)长度夹紧于试样夹内， 下端的6.4mm(1/4英寸)长度与摆锤指针 形舌片相重 叠。
一、刚柔性测试
5、试验结果的显示
① 取伸出长度的一半作为弯曲长度（计算公式见标准 GB/T18318-2001） 单位：cm
② 显示字母代号
1L：第一块试样的平均弯曲长度
2L：第二块试样的平均弯曲长度 3L：第三块试样的平均弯曲长度 4L：第四块试样的平均弯曲长度 5L：第五块试样的平均弯曲长度 6L：第六块试样的平均弯曲长度
一、刚柔性测试
弯曲刚度是单位宽度的织物所具有的抗弯刚度，弯曲刚度 越大，表示织物越刚硬；弯曲刚度随织物厚度而变化，与 织物厚度的三次方成比例。 以织物厚度的三次方除弯曲刚度，可求得抗弯弹性模量， 抗弯弹性模量数值越大，表示材料刚性越大，不易弯曲变 形。
一、刚柔性测试
2、设备与仪器
LLY－01型电子硬挺度仪
二、织物柔软度测试
M508摆动式织物柔软度测试仪
用于测试织物、领衬布、无纺布、人造革的刚柔性能，也 适用于测定尼龙、塑料线等非金属材料的刚柔性。
1、实验原理
把规定尺寸的试样夹于可左右摆动的试样杆的试样夹上， 因阻止试样杆摆动的摆锤荷重增加使试样弯曲，直至试样 离开摆锤时所用的力，测量其变形量。
织物的柔软性和硬挺度的测试
主要内容
一、基本知识
二、刚柔性测试

方案涤纶织物物理性能测试班级：09纺检二班组别：第七组一、根据任务中织物类别采样涤纶：化纤物（机织物）二、分析织物用途服装三、根据用途确定性能及指标四、根据测试仪器选择工具及其他五、设置参数六、试样规格及数量• 1、断裂强力：规格：抽取样品数量10块，每段长度至少1m ，全幅，每组试样是五经五纬 长度≥200mm 宽达50mm ；数量：10段。

• 2、单位重量：规格：0.01㎡圆形或矩形；数量：5块。

• 3、撕破强力：规格： 如下图；数量：四块。

•• 4、顶破强力：规格：直径为60mm 试样；数量三块。

• 5、悬垂性：规格：240mm 直径圆；数量20块。

• 6、平挺性：规格320mm ×380mm ；数量：2块。

• 7、耐摩擦色牢度：规格：200mm ×50mm ；数量：经向纬向各两块。

七、设计检查仪器和操作内容 1、涤纶撕裂强力测试加持试样，将上夹钳锁紧，准备好的试样一端由上夹钳下方插如已开启的夹持口内，试样与钳口平齐，将试样夹紧，松开上夹钳，将试样另一端从松开的下夹钳钳口穿过，夹住已穿过下夹钳口的试样下端。

使之伸直，夹紧试样，取下张力压。

2、理论单位面积重量测试先将小样品在试验用标准大气中调湿，然后裁取尺寸0.1m ×0.1m 圆形或矩形试样，称重计算单位面积重量。

100mm75mm50mm43mm3、涤纶撕破强力先将扇形锤沿顺时针方向转动，抬高到试样开始的位置，将指针拨至销针挡板处。

此时，定头与扇形锤上动夹头的两个工作平面正好对齐。

然后讲试样左右两半边分别夹入两夹头内，并在长边正中用仪器上的开剪器画出一条规定长度的切口，松掉扇形挡板，动夹头即随同扇形锤迅速沿逆时针方向摆落，与定夹头分离，使试样对撕，直至全部撕破，由拨针在强力读数标尺上独处撕破强力。

4、涤纶顶破强力测试讲试样装入圆环夹钳中，试样平整无张力，缝边朝向弹子方向，并通过夹钳孔圆心，夹紧试样，圆环夹钳放在支架中。

硬挺度操作规程
设备：织物硬挺度试验仪
操作步骤：
1.在距织物边1/10幅宽（幅宽100cm以上者，距织物边10cm）处
裁取经向（直向或长度方向）和纬向（横向）试样各四条
2.将仪器放在视力能舒适观察水平台及检测线的位置
3.校正仪器平台水平
4.将试样正面向上平放在硬挺度仪平台上，试样一端与平台前沿对
齐，放上压板并使指示线与标尺的“零”刻度线重合
5.压板以0.3～0.5cm/s的速度带动试样同步向斜面方向移动，当试
样下垂端刚接触检测线时停止移动，记录标尺读数，精确至0.1cm
6.抬起压板，将试样反面按步骤1～5再测一次
7.每一试样正、反面测得数值的算术平均数为该试样伸出长度的一
次读数，精确至0.1cm
8.分别计算经向（直向或长度方向）和纬向（横向）各四次读数的
平均值（如有需要，在正、反面读数差异较大时，正反面读数可分别平均）
9.计算经向（直向或长度方向）、纬向（横向）的平均抗弯长度和总
平均抗弯长度，有效值取至小数点后一位。

总平均抗弯长度不大于4.8cm为合格。

附件：平均抗弯长度和总平均抗弯长度计算公式
C≈L/2 （1）
C总=C T C W（2）
注：L —试样伸出长度，cm
C —抗弯长度，cm
C T —经向（直向或长度方向）平均抗弯长度，cm
C W —纬向（横向）平均抗弯长度，cm
C总—总平均抗弯长度，cm
吉林省劳动防护产品质量监督检验站。
