篮球比赛计时记分系统介绍

目录摘要............................................................................................................ I I ABSTRACT .............................................................................................. I II 1概述........................................................................................................ I II 2系统整体方案设计 (1)2.1主控制器方案 (1)2.2显示方案 (2)3系统电路设计 (3)3.1主控制器电路 (3)3.2显示电路 (4)3.3按键电路 (5)3.4提示电路 (6)4系统软件设计 (7)4.1软件整体设计 (7)4.2显示软件设计 (8)4.3篮球计分软件设计 (9)5系统仿真 (10)5.1仿真设计电路图 (10)5.2液晶显示 (11)5.3系统启动仿真 (12)5.4系统比赛分数控制仿真 (12)5.5实物测试 (12)总结 (15)参考文献 (16)致谢............................................................................. 错误!未定义书签。

附录.. (17)摘要篮球比赛是根据运动队员在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的计时计分系统是属于体育比赛计时计分系统中一种得分类型的系统。

课题为篮球比赛计时计分系统。

项目选取STC89C52控制器完成核心工作，系统能够完成对整个篮球比赛的时间控制、比分控制，能够应用按键设置比赛比分，控制比赛时间，对篮球比赛的任何数据进行设置。

体育场馆比赛记分系统——“篮球”比赛模块介绍

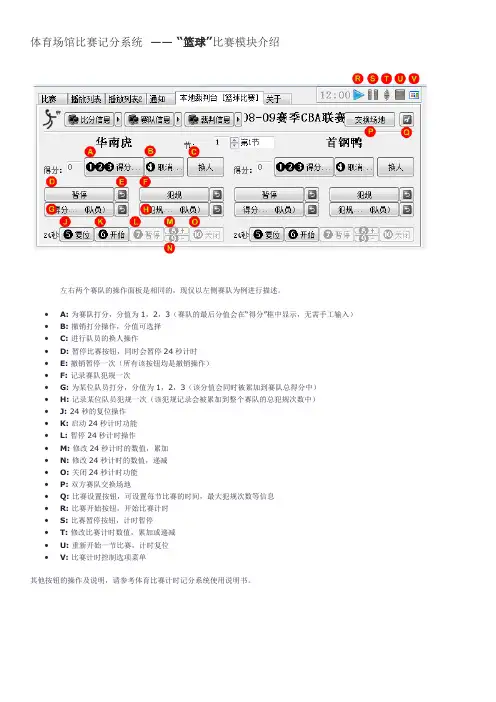

左右两个赛队的操作面板是相同的，现仅以左侧赛队为例进行描述。

∙A: 为赛队打分，分值为1，2，3（赛队的最后分值会在“得分”框中显示，无需手工输入）∙B: 撤销打分操作，分值可选择
∙C: 进行队员的换人操作
∙D: 暂停比赛按钮，同时会暂停24秒计时
∙E: 撤销暂停一次（所有该按钮均是撤销操作）
∙F: 记录赛队犯规一次
∙G: 为某位队员打分，分值为1，2，3（该分值会同时被累加到赛队总得分中）
∙H: 记录某位队员犯规一次（该犯规记录会被累加到整个赛队的总犯规次数中）
∙J: 24秒的复位操作
∙K: 启动24秒计时功能
∙L: 暂停24秒计时操作
∙M: 修改24秒计时的数值，累加
∙N: 修改24秒计时的数值，递减
∙O: 关闭24秒计时功能
∙P: 双方赛队交换场地
∙Q: 比赛设置按钮，可设置每节比赛的时间，最大犯规次数等信息
∙R: 比赛开始按钮，开始比赛计时
∙S: 比赛暂停按钮，计时暂停
∙T: 修改比赛计时数值，累加或递减
∙U: 重新开始一节比赛，计时复位
∙V: 比赛计时控制选项菜单
其他按钮的操作及说明，请参考体育比赛计时记分系统使用说明书。

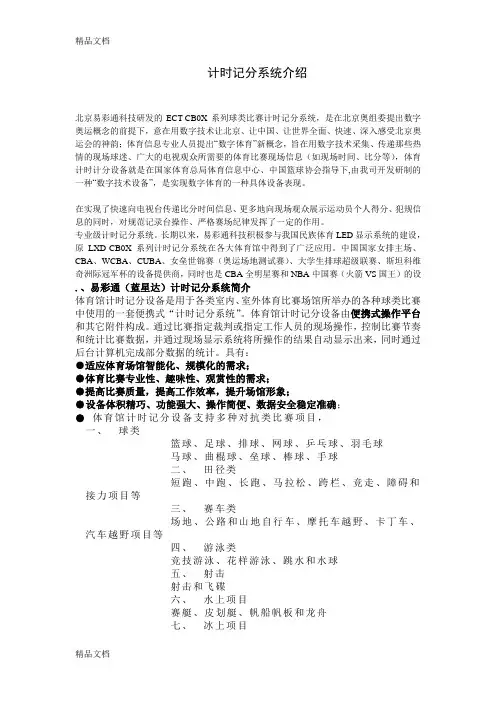

计时记分系统介绍北京易彩通科技研发的ECT-CB0X系列球类比赛计时记分系统，是在北京奥组委提出数字奥运概念的前提下，意在用数字技术让北京、让中国、让世界全面、快速、深入感受北京奥运会的神韵；体育信息专业人员提出“数字体育”新概念，旨在用数字技术采集、传递那些热情的现场球迷、广大的电视观众所需要的体育比赛现场信息（如现场时间、比分等），体育计时计分设备就是在国家体育总局体育信息中心、中国篮球协会指导下,由我司开发研制的一种“数字技术设备”，是实现数字体育的一种具体设备表现。

在实现了快速向电视台传递比分时间信息、更多地向现场观众展示运动员个人得分、犯规信息的同时，对规范记录台操作、严格赛场纪律发挥了一定的作用。

专业级计时记分系统。

长期以来，易彩通科技积极参与我国民族体育LED显示系统的建设，原LXD-CB0X系列计时记分系统在各大体育馆中得到了广泛应用。

中国国家女排主场、CBA、WCBA、CUBA、女垒世锦赛（奥运场地测试赛）、大学生排球超级联赛、斯坦科维奇洲际冠军杯的设备提供商，同时也是CBA全明星赛和NBA中国赛（火箭VS国王）的设.、易彩通（蓝星达）计时记分系统简介体育馆计时记分设备是用于各类室内、室外体育比赛场馆所举办的各种球类比赛中使用的一套便携式“计时记分系统”。

体育馆计时记分设备由便携式操作平台和其它附件构成。

通过比赛指定裁判或指定工作人员的现场操作，控制比赛节奏和统计比赛数据，并通过现场显示系统将所操作的结果自动显示出来，同时通过后台计算机完成部分数据的统计。

具有：●适应体育场馆智能化、规模化的需求；●体育比赛专业性、趣味性、观赏性的需求；●提高比赛质量，提高工作效率，提升场馆形象；●设备体积精巧、功能强大、操作简便、数据安全稳定准确；●体育馆计时记分设备支持多种对抗类比赛项目，一、球类篮球、足球、排球、网球、乒乓球、羽毛球马球、曲棍球、垒球、棒球、手球二、田径类短跑、中跑、长跑、马拉松、跨栏、竞走、障碍和接力项目等三、赛车类场地、公路和山地自行车、摩托车越野、卡丁车、汽车越野项目等四、游泳类竞技游泳、花样游泳、跳水和水球五、射击射击和飞碟六、水上项目赛艇、皮划艇、帆船帆板和龙舟七、冰上项目速滑、花样滑冰八、其他项目举重、柔道、摔跤、拳击、现代五项、铁人三项、击剑、马术等EXD-CB1X系列体育馆计时记分系统是目前国内唯一可全面支持电视转播功能的计时记分系统，在比赛中可实现全方位的比赛数据（比分、局比分、犯规、暂停、换人、换局、换发、个人得分、个人犯规、比赛时间、24秒计时等以及去掉最高分最低分等比赛需求）的实时传输。

…目录第一章设计整体思路 (1)1. 课程设计要求 (1)2. 设计目的 (1)3. 设计整体思路 (1)1）主电路 (1)2）控制电路 (2)第二章基本原理及框图 (3)1. 基本原理 (3)2. 设计整体框架图 (4)第三章单元电路设计及单元电路图 (5)1. 秒脉冲发生电路 (5)2. 递减计数及数码显示电路 (6)1）倒计时单元电路 (6)I. 24秒倒计时单元电路设计 (6)II. 12分钟倒计时电路设计 (7)2）小节显示电路设计 (8)3. 控制电路设计 (8)1）操作控制按键设计 (8)I. 小节启动控制键 (8)II．24秒复位键 (9)III．暂停/继续按键设计 (10)2）反馈控制秒脉冲信号设计 (10)I. 反馈信号设计 (10)II. 秒脉冲控制 (11)4. 报警单元电路 (12)I. 电路设计 (12)II. 输入信号设计 (12)第四章安装、调试步骤.........v (13)第五章故障分析与电路改进 (14)1. 故障产生的原因 (14)2. 故障的分析法 (14)3. 电路的改进 (14)第六章总结与体会 (16)附录一使用元器件功能表及引脚图 (18)附录二参考文献 (20)附录三元器清单 (21)附录四电气与信息工程系课程设计评分表 (22)一、设计整体思路1、课程设计要求本课题是要求设计一个篮球竞赛计时系统，一场比赛分为四节，每一节开始都有一个LED（发光二极管）自动发光，表示比赛小节。

并且具有显示每一小节12分钟比赛时间倒计时功能和显示24秒倒计时功能。

要求有三个操作键：（1）小节启动键——使其回到小节的初始状态，显示分别为12:00和24秒；（2）暂停/继续键——使整个计时器停止和继续；（3）24秒复位键——在计时器工作的任意时刻，224秒倒计时回到初始显示24。

2、设计目的进一步熟悉和掌握常用数字电路元器件的应用。

（1）巩固加深理解数字理论的基本理论知识，学习基本理论在实践中的综合运用的初步经验，掌握数字电路系统设计的基本方法及在面板上接线的方法、技术、要注意的问题。

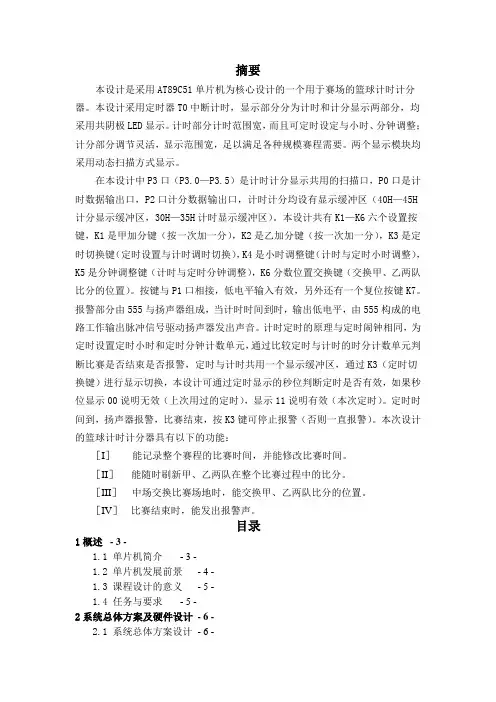

摘要本设计是采用AT89C51单片机为核心设计的一个用于赛场的篮球计时计分器。

本设计采用定时器T0中断计时，显示部分分为计时和计分显示两部分，均采用共阴极LED显示。

计时部分计时范围宽，而且可定时设定与小时、分钟调整；计分部分调节灵活，显示范围宽，足以满足各种规模赛程需要。

两个显示模块均采用动态扫描方式显示。

在本设计中P3口（P3.0—P3.5）是计时计分显示共用的扫描口，P0口是计时数据输出口，P2口计分数据输出口，计时计分均设有显示缓冲区（40H—45H 计分显示缓冲区，30H—35H计时显示缓冲区）。

本设计共有K1—K6六个设置按键，K1是甲加分键（按一次加一分），K2是乙加分键（按一次加一分），K3是定时切换键（定时设置与计时调时切换），K4是小时调整键（计时与定时小时调整），K5是分钟调整键（计时与定时分钟调整），K6分数位置交换键（交换甲、乙两队比分的位置）。

按键与P1口相接，低电平输入有效，另外还有一个复位按键K7。

报警部分由555与扬声器组成，当计时时间到时，输出低电平，由555构成的电路工作输出脉冲信号驱动扬声器发出声音。

计时定时的原理与定时闹钟相同，为定时设置定时小时和定时分钟计数单元，通过比较定时与计时的时分计数单元判断比赛是否结束是否报警，定时与计时共用一个显示缓冲区，通过K3（定时切换键）进行显示切换，本设计可通过定时显示的秒位判断定时是否有效，如果秒位显示00说明无效（上次用过的定时），显示11说明有效（本次定时）。

定时时间到，扬声器报警，比赛结束，按K3键可停止报警（否则一直报警）。

本次设计的篮球计时计分器具有以下的功能：［I］能记录整个赛程的比赛时间，并能修改比赛时间。

［II］能随时刷新甲、乙两队在整个比赛过程中的比分。

［III］中场交换比赛场地时，能交换甲、乙两队比分的位置。

［IV］比赛结束时，能发出报警声。

目录1概述- 3 -1.1 单片机简介- 3 -1.2 单片机发展前景- 4 -1.3 课程设计的意义- 5 -1.4 任务与要求- 5 -2系统总体方案及硬件设计- 6 -2.1 系统总体方案设计- 6 -2.2 硬件系统设计- 6 -2.2.1 单片机选择- 6 -2.2.2 时钟电路模块- 7 -2.2.3 复位电路模块- 8 -2.2.4按键控制键盘模块- 8 -2.2.5 显示模块和定时报警模块- 9 -3 软件设计 - 11 -3.1 软件总体设计方案- 11 -3.2 程序模块设计- 11 -3.2.1 中断入口程序- 12 -3.2.2 主程序模块与定时设置子程序- 13 -3.2.3 定时器T0中断服务程序和计时加1秒的子程序- 15 -3.2.4计时定时值与计分转换到显示缓冲区子程序- 15 -3.2.5报警服务子程序与延时子程序- 16 -4 PROTEUS软件仿真- 17 -5 课程设计体会- 20 -参考文献- 21 -附1 源程序代码- 22 -附2 系统原理图- 30 -1 概述1.1 单片机简介单片机，亦称单片微电脑或单片微型计算机。

选篮球竞赛24秒计时器设计的说明书篮球竞赛24秒计时器是一种用于篮球比赛中计时的专用设备。

它主要用于控制球队进攻时间，规定每次进攻时间不得超过24秒，以确保比赛的公平性和激烈性。

一、设计原理和功能篮球竞赛24秒计时器采用了计数器技术和显示技术，具有以下主要功能：1. 计时功能：通过内置的计数器，可以精确地计时篮球比赛的进攻时间，每次进攻时间不得超过24秒。

2. 显示功能：配备LED或LCD显示屏幕，可以实时显示剩余时间，以便裁判员和运动员清晰地了解剩余时间。

3. 报警功能：当进攻时间耗尽时，计时器会发出响铃或闪光信号提示裁判员和运动员。

4. 控制功能：通过按钮或遥控器，可以实现开始、暂停、复位等操作，以便裁判员方便地控制比赛进程。

二、外观设计和结构篮球竞赛24秒计时器的外观一般采用箱体结构，外观简洁、美观，不占用过多的空间。

通常包括以下组成部分：1. 主控制面板：包括计时显示屏幕、控制按钮和指示灯等，用于操作和显示计时信息。

2. 耳机插孔：用于连接外部耳机或扬声器，确保信号传输的稳定和清晰。

3. 电源插口：用于接入电源供电，计时器可以采用直流电源或者是电池供电方式。

4. 固定底座：用于将计时器固定在篮球场上，确保计时器的稳定性和可靠性。

三、使用说明篮球竞赛24秒计时器的使用非常简单，以下是一些基本的使用说明：1. 开始计时：按下计时器上的开始按钮或通过遥控器启动计时器，计时器开始倒计时。

2. 暂停计时：按下计时器上的暂停按钮或通过遥控器暂停计时器，计时器停止倒计时。

3. 重置计时：按下计时器上的复位按钮或通过遥控器重置计时器，计时器恢复到初始状态。

4. 进攻结束提示：当进攻时间耗尽时，计时器会发出响铃或闪光信号，提示裁判员和运动员进攻结束。

5. 供电方式：根据计时器的具体型号和要求，可选择使用直流电源或者电池供电，确保正常工作。

四、注意事项在使用篮球竞赛24秒计时器时需要注意以下事项：1. 请按照说明书正确操作计时器，避免误操作导致计时器出现故障或不正常工作。

篮球比赛计时计分系统摘要:本文分别介绍了两种电路做的篮球计时计分器:一种（文中称为甲种）是单片机带外围扩展，驱动数码管工作的电路,可提升学生对单片机接口电路的综合运用能力；一种（文中称为乙种）是单片机直接驱动数码管工作的电路，该电路成本相对低廉。

本文介绍的篮球赛计时计分系统具有造价低廉、性能稳定、操作方便、结果直观且易携带等特点。

可广泛用于各类学校和小团体赛程的计时、计分。

设计要求如下：1、能记录整个赛程的比赛时间,并能修改比赛时间、暂停比赛时间。

2、能随时刷新甲、乙两队在整个赛程中的比分。

3、能显示24秒的进攻时间。

4、当进攻时间为0秒时扬声器发出报警声。

5、比赛时间剩下5秒时，能每隔1秒发出1次报警声。

一、硬件电路原理如下（两种设计）:本系统电路可以分为两大部分，一是比赛计时、24秒和比赛节数的控制和显示；二是比赛的计分，分别计甲、乙两队的比赛得分，并在中场交换场地时交换得分。

两个系统方框图如下，甲种电路的系统方框图如图一，计时部分电路如图三，计分部分电路如图四；乙种电路的系统方框图如图二，原理图如图五。

图一图二两种电路设计都采用单片机A T89C51作为核心元件，利用8段共阴LED作为显示器件。

设计中共接入13个8段共阴LED显示器，其中6个用于记录甲、乙两队的分数，每队3个LED显示器显示分数范围可达到000----999分，足够满足赛程计分的需要。

其中4个LED 用于倒计时方式，2个用于显示24秒进攻时间,1个用于显示比赛的小节数。

比赛前将时间设置好，比赛开始时启动计时，直至倒计时到零为止。

计时范围可达到00分00秒~99分59秒，也能满足实际赛程计时的需要。

其次，为了配合计时器调整时间和计分器校正比分，我们特定在设计中设立了10个按键。

其中4个（K7~K10）用于输入甲、乙两队的分数；1个（K6）则用于启动和暂停赛程时间等功能(当时间变为零时该按键用来调节数)；4个（K2~K5）用于调整时间；1个（K11）用来复位24秒。

篮球计时记分操作说明一、引言篮球比赛中的计时记分系统是比赛的核心组成部分，对于保证比赛的公正性和准确性至关重要。

本文将详细阐述篮球计时记分系统的操作流程和注意事项，帮助相关工作人员更好地理解和掌握该系统。

二、操作流程1、开场准备：在比赛开始前，计时员需要检查记分板和计时器是否工作正常，确认比分初始值为0。

同时，要与裁判员确认比赛时间规则和暂停次数。

2、比赛开始：当裁判员吹响比赛开始的哨声时，计时员需要按下计时器开始按钮，让比赛计时开始。

3、计时操作：每场比赛有四个计时器，分别对应四个节。

在每个节的比赛开始和结束时，计时员需要手动按下开始和结束按钮。

同时，裁判员会在每个节开始和结束时吹哨，提供清晰的时间点。

4、暂停操作：当球队请求暂停时，计时员需要记录暂停次数，并在记分板上更新比分。

同时，需要与裁判员确认暂停时间是否超出规定时间。

5、比赛结束：当裁判员吹响比赛结束的哨声时，计时员需要立即停止计时器，并确认比赛时间是否超出规定时间。

如果比赛时间未超出规定时间，则比赛结束；否则，需要进行加时赛。

6、加时赛操作：如果需要进行加时赛，计时员需要在记分板上更新比分，并重新开始计时器。

加时赛的规则和正常比赛相同。

7、赛后整理：比赛结束后，计时员需要将比赛数据整理保存，以便后续分析和统计。

三、注意事项1、准确性：计时员需要时刻保持注意力集中，确保准确记录比赛时间和比分变化。

2、公正性：在处理暂停、犯规等情况下，计时员需要遵循裁判员的判断，保证比赛的公正性。

3、及时性：计时员需要在规定时间内完成各项操作，如暂停记录、比分更新等，确保比赛的顺利进行。

4、稳定性：在比赛过程中，计时员需要保持稳定的心态，应对突发情况，如设备故障、比分争议等。

5、培训与沟通：计时员需要定期参加培训，熟悉比赛规则和操作流程。

同时，要加强与裁判员和其他工作人员的沟通协作，确保比赛过程的顺利进行。

6、预防与处理：在比赛前，计时员需要对设备进行仔细检查，预防可能出现的问题。

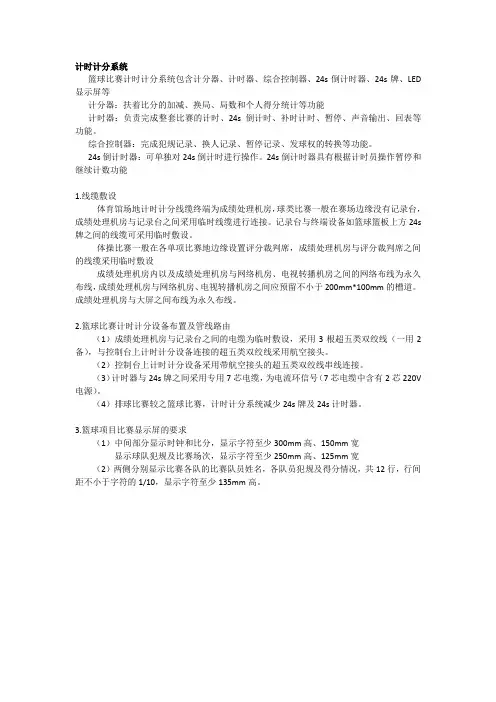

计时计分系统篮球比赛计时计分系统包含计分器、计时器、综合控制器、24s倒计时器、24s牌、LED 显示屏等计分器：扶着比分的加减、换局、局数和个人得分统计等功能计时器：负责完成整套比赛的计时、24s倒计时、补时计时、暂停、声音输出、回表等功能。

综合控制器：完成犯规记录、换人记录、暂停记录、发球权的转换等功能。

24s倒计时器：可单独对24s倒计时进行操作。

24s倒计时器具有根据计时员操作暂停和继续计数功能1.线缆敷设体育馆场地计时计分线缆终端为成绩处理机房，球类比赛一般在赛场边缘没有记录台，成绩处理机房与记录台之间采用临时线缆进行连接。

记录台与终端设备如篮球篮板上方24s 牌之间的线缆可采用临时敷设。

体操比赛一般在各单项比赛地边缘设置评分裁判席，成绩处理机房与评分裁判席之间的线缆采用临时敷设成绩处理机房内以及成绩处理机房与网络机房、电视转播机房之间的网络布线为永久布线，成绩处理机房与网络机房、电视转播机房之间应预留不小于200mm*100mm的槽道。

成绩处理机房与大屏之间布线为永久布线。

2.篮球比赛计时计分设备布置及管线路由（1）成绩处理机房与记录台之间的电缆为临时敷设，采用3根超五类双绞线（一用2备），与控制台上计时计分设备连接的超五类双绞线采用航空接头。

（2）控制台上计时计分设备采用带航空接头的超五类双绞线串线连接。

（3）计时器与24s牌之间采用专用7芯电缆，为电流环信号（7芯电缆中含有2芯220V 电源）。

（4）排球比赛较之篮球比赛，计时计分系统减少24s牌及24s计时器。

3.篮球项目比赛显示屏的要求（1）中间部分显示时钟和比分，显示字符至少300mm高、150mm宽显示球队犯规及比赛场次，显示字符至少250mm高、125mm宽（2）两侧分别显示比赛各队的比赛队员姓名，各队员犯规及得分情况，共12行，行间距不小于字符的1/10，显示字符至少135mm高。

篮球计分计时数电设计篮球作为一项全球广泛参与的体育运动，其计分和计时是比赛中必不可少的重要环节。

随着科技的发展，计分计时的方式也逐渐从人工操作转变为电子化设计。

本文将介绍篮球计分计时数电设计的原理和应用。

一、计分计时系统的基本原理篮球计分计时系统主要由计时器、计分器和显示屏组成。

计时器用于记录比赛时间，计分器用于记录各队得分情况，显示屏用于显示比赛时间和得分信息。

1. 计时器的设计计时器采用计时芯片和时钟电路实现。

计时芯片通常采用高精度的晶振来确保计时的准确性。

计时器可以设置比赛的时间长度，并能够实现倒计时功能。

在比赛进行过程中，计时器将始终显示剩余时间，并在比赛结束时发出警报信号。

2. 计分器的设计计分器主要由计分芯片和控制电路组成。

计分芯片可以实现对每个队伍得分的记录和累加。

在比赛进行过程中，计分器将根据比赛规则自动更新得分情况，并将得分信息传输给显示屏进行显示。

3. 显示屏的设计显示屏通常采用LED或LCD技术，能够在比赛现场清晰地显示比赛时间和得分信息。

显示屏可以分为计时显示和得分显示两部分。

计时显示部分用于显示比赛的剩余时间，得分显示部分用于显示各队的得分情况。

显示屏可以通过控制电路与计时器和计分器进行数据交互，实时更新比赛信息。

二、计分计时系统的应用篮球计分计时系统广泛应用于各级篮球比赛和训练场馆。

其主要作用有以下几个方面：1. 计时控制计分计时系统能够精确控制比赛时间，确保比赛的公平性和规范性。

在比赛进行过程中，计时器始终显示剩余时间，提醒参赛队伍和裁判员控制比赛节奏。

比赛结束时，计时器会自动发出警报信号，提醒比赛结束。

2. 得分记录计分计时系统能够准确记录各队得分情况。

计分器会根据比赛规则自动更新得分信息，并及时显示在显示屏上。

参赛队伍和观众可以通过显示屏清晰地了解比赛的得分情况，增加比赛的观赏性和互动性。

3. 数据统计计分计时系统还可以进行数据统计和分析。

通过计分器记录的得分信息，可以对比赛结果进行统计和分析，为教练员和队员提供数据支持，有助于优化训练和战术调整。

篮球比赛计时计分器篮球比赛计时计分器是一种用于帮助裁判员和观众准确记录篮球比赛时间和比分的设备。

它在篮球比赛中起着至关重要的作用，不仅能够提供准确的时间和比分数据，还能够帮助裁判员控制比赛的节奏和做出正确的判决。

一、计时计分器的基本功能篮球比赛计时计分器通常具有以下基本功能：1. 比分显示功能：计分器能够显示双方队伍的得分情况，包括总分和当前分数。

2. 时间显示功能：计分器能够显示比赛的剩余时间，包括总时间和当前时间。

3. 比赛阶段显示功能：计分器能够显示比赛的阶段，如四节制比赛中的第一节、第二节等。

4. 比赛控制功能：计时计分器可根据裁判员的操作进行比赛控制，例如开始/暂停比赛、结束比赛等。

二、计时计分器的特殊功能除了基本功能外，一些高级的篮球比赛计时计分器还具有一些特殊功能，以满足不同比赛场景的需求：1. 分段计时功能：对于某些需要分段计时的比赛，计分器可以提供定时器，用于记录比赛各个阶段的时间，如篮球训练中的分组练习。

2. 超时计时功能：在篮球比赛中，每队通常有若干次暂停机会，计分器可以倒计时并提醒裁判员和队伍剩余暂停次数。

3. 预设比赛时间功能：有些比赛需要设定固定的比赛时间，计分器可以接收设定的比赛时间，并在比赛结束时自动停止计时。

4. 串口输出功能：一些高级计分器还可以通过串口输出比分和时间数据，以便于其他系统进行数据采集或显示。

三、计时计分器的使用注意事项为了确保计时计分器的正常运行和数据准确性，以下是一些使用注意事项：1. 操作规范：裁判员和工作人员应该熟悉计分器的使用方法，并按照规范进行操作，避免误操作导致计分器故障或数据错误。

2. 维护保养：计分器需要定期进行维护保养，包括清洁、更换电池等，以保证其长期稳定运行。

3. 备用计分器：在重要比赛或关键场合，应准备备用计分器，以防止计分器故障影响比赛进行。

4. 安全防护：计分器应放置在安全可靠的位置，避免因外力或触碰而造成损坏或数据错误。

课题名称篮球赛计时器
本系统采用单片机AT89C51作为本设计的核心部件。

在此设计
中接入4个LED显示器用来记录赛程时间，其中2个用于显示分钟；
2个用于显示秒钟。

赛程计时采用倒计时方式。

即比赛前将时间设置
好，比赛开始时启动计时，直至计时到零为止。

计时范围可达到0~99
分钟，完全满足实际赛程的需要。

设计了2个按键，用于完成设置，调整，启动和暂停赛程时间的
功能。

还设计了定时报警系统，即比赛时间到时，立即通过LED发
光提示整个赛程结束。

工作内容和要求：
1、篮球赛计时计分器应具有如下功能：
①、能记录篮球赛比赛时间，并能修改比赛时间、暂停比赛时间；
②、比赛时间结束时，能发出报警指令。

2、篮球赛计时计分器包含8051系列单片机最小系统构成；
3、利用串行口来扩张显示接口；
4、论文格式规范。

参考文献：
1、郑晓峰，《模拟电子技术基础》，中国电力出版社;
2、张钢，《数字电子技术基础》，中国电力出版社;
3、彭为等，《单片机典型系统设计》,电子工业出版社;
4、崔玮等，《PROTEL99SE电路原理图与电路板设计教程》，海洋出版社;
5、网上资源
设计地点学院主校区
起迄日期自 2009年 12 月 21 日
至 2010 年 1 月 31 日
篮球赛计时参考电路：。

1篮球比赛记分显示器体育比赛记分系统是对体育比赛过程中所产生的比分等数据进行快速采集记录，加工处理，传递利用的信息系统。

根据不同运动项目的不同比赛规则要求，体育比赛的记分系统包括测量类，评分类，命中类，制胜类得分类等多种类型。

篮球比赛是根据运动队在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的记分系统是一种得分类型的系统。

篮球比赛的记分系统由计分器等多种电子设备组成，同时，根据目前高水平篮球比赛要求，完善的篮球比赛计分系统设备应能够与现场成绩处理，现场大屏幕，电视转播车等多种设备相联，以便实现高比赛现场感，表演娱乐观众等功能目标。

本设计是篮球比赛记分器，加分的部分用按键来完成，按S1加一分，按S2加二分，按S3加三分。

利用7段共阴LED作为显示器件，在此设计中共接入了3个7段共阴LED显示器，3个LED显示器显示范围可达到0~999分，足够满足赛程需要。

这个系统按键操作使用简洁，LED显示，安装方便。

解决了篮球比赛计数器的安装问题，节约了线材，适合在各种规模的体育场馆使用，当然稍加改动也可以用于其他球类比赛，是体育器材向智能化发展的一个实例。

篮球记分器的电路原理图如图1.1所示。

图1.1 篮球计分器的电路原理图2篮球记分显示器工作原理2.1时钟电路时钟电路如图2.1所示。

时钟电路是用555定时器组成的多谐振荡器，振荡频率为2HZ。

555定时器的引脚图如图2.2所示。

图2.1时钟电路图2.2555定时器引脚图2.2记三分电路CD4510组成三进制计数器，计数器状态由0111→1000→1001→0000。

开始工作时按下清零键S0，使清零端CR=1，计数状态为0000，或非门F1输出为1，使计数控制端CL=1,计数器不工作，同时通过非门F3，使非门F4封锁，无计数脉冲送比计分器，比计分器不计数。

当进行3分计数时，按下3分计数键，与门F2的输出为1，使CD4510立即置数为0111，或非门F1输出为0，使CL=0，计数器工作，开始计数，同时与门F4打开，计数脉冲送比分计数器，比分计数器进行计数。

篮球比赛计时计分系统结构篮球比赛计时计分系统主要包括八大模块：CBA专用比赛软件，计时、二十四秒显示模块，篮球赛全队犯规显示模块，篮球发球权显示模块，篮球赛记录员讯响模块，犯规次数牌，YLJ-5电动液压篮球架，LFQ-2篮球赛记分器。

模块间使用专用数据线缆进行连接。

江苏金陵体育器材股份有限公司2一、CBA专用比赛软件本系统软件全部是在Windows2000/XP平台上开发制作的,采用壹台计算机可对整个大屏实行控制，系统控制采用同步技术,显示屏显示内容与计算机CRT显示窗口一一对应,画面实现实时完全同步。

★篮球比赛软件符合大型比赛要求。

比赛时可以显示比赛时间，显示比赛中的各种技术统计数据，如犯规次数，倒计时，各赛局比分对比等。

★篮球比赛采用CBA专用比赛软件，符合国家最新的体育比赛要求。

可显示各类比赛的运动员名次、号码、姓名、成绩及简单介绍。

同时还可依据竞赛组委会的要求显示标语、口号，显示比赛赞助单位的情况简介及其产品宣传广告等功能。

比赛计时器（CBA指定），电子显示屏计时、计分系统可直接与网络连接，裁判员在裁判席上可直接、快速、简便、实时地操作电脑、时间控制器及24秒控制器，屏上实时显示比赛的计时、计分情况。

并且可以向电视转播车提供比赛时间信号，以便于电视实况转播。

具体的功能如下及显示界面：1、选择比赛类别2、队名录入、队员信息、标题设置可根据界面内各按钮和文本框提示内容进行添加、删除、修改队员及球队的名称、英文名称、领队及主教练等各项基本信息。

可输入球员的详细信息，包括身高、出身年月等。

点击“队员信息”按钮，则显示相应的队名的队员信息。

点击“显示信息”则可显示欢迎标语等信息。

3、比赛信息在你操作比分窗口时显示窗口的各项比分会随着你的操作而实时在变化。

比赛时可以显示比赛时间，显示比赛中的各种技术统计数据，如个人犯规次数、个人得分、犯规累计、暂停次数、比赛的节次、总比分、比赛时间等。

可显示各类比赛的运动员名次、号码、姓名、成绩及简单介绍。

篮球计时记分系统1 系统概述篮球计时记分系统是一套直接服务于竞赛的比赛数据采集处理系统。

它负责监测、采集比赛的成绩信息，并向其他相关系统实时提供比赛数据，同时计时记分系统所提供的时间信息是比赛唯一的官方时间数据。

篮球计时记分系统作为篮球比赛电子信息系统的基础部分，负责比赛中运动员信息、比分的记录和显示、进攻计时、比赛计时等，裁判通过控制专用的操作台录入比赛信息，通过专用的记分显示牌输出。

2 设计依据本系统设计依据为根据国际篮球联合会（FIBA）及中国篮球协会审定的最新竞赛规则。

1、提供一套采集和记录比赛数据的裁判控制装置，应具备完整的数据评判体系，还应具备将其采集的数据通过接口传送给现场成绩处理系统及其他相关系统的功能；2、比赛计时，为比赛的每个阶段以及阶段之间的休息计时。

3、24秒计时，根据24秒规则进行倒计数，用秒来指示时间，有停止和复位功能。

4、声音提示，两种不同的声音提示，一种是计时员信号（每节终了时自动发出声响）和记录员信号（仅在死球期间,就请求暂停,替换等事项,由记录员操作发出声响来引起裁判员的注意）；另一种是24秒计时员信号（24秒钟周期结束时自动发出声响）。

5、全队犯规指示器，指明全队犯规次数。

该装置要停在全队犯规的次数上，表明该队已达到了受处罚的状态。

6、球权指示器，指明当前是哪一队拥有球权。

7、记分显示牌，显示的信息应包括：比赛时间的倒计时，各队得分（高级别比赛中要显示每个队员得分），各个队员号码（高级别比赛中要显示各个队员姓名），队名，各队员犯规次数，全队犯规次数，当前节数（包括加时赛），暂停次数等。

3 设计原则可靠性——系统具备长时间稳定工作的能力，充分考虑系统自身安全和信息传递的安全，具备很强的容错能力。

实用性——系统符合本项目的实际需要，以及国内外有关标准和规范的要求，并且容易实现。

先进性——系统具备国际先进水平，充分体现电子计时记分系统的优势，特别是符合计时记分技术和计算机技术最新发展潮流并且应用成熟的系统。
