隔离开关在隔离开关的运行和操作中，易发生节点和触头过热、电动操作失灵、三相不同期、合闸不到位等异常情况。
表1.2 隔离开关的故障和处理1.4.2 运行中的隔离开关可能会出现的异常现象（1）接触部过热，由于紧固件松动，刀口闭合不严，导致过热或刀口熔焊。
（2）瓷绝缘子损坏、坚硬，柱基断裂。
（3）由于针式瓷绝缘子粘结部位质量差、自然老化，导致瓷绝缘子外盖脱落。
（4）严重污染或过电压时，闪络、放电和接地击穿会产生灼伤痕迹，严重时会造成短路、瓷绝缘子爆炸、开关跳闸等。
（5）三相分时合闸。
（6）操作卡阻，拉入失败。
（7）隔离开关自动打开。
（8）辅助节点转换不到位。
(9)操作过程中隔离开关停止在中间位置。
(10)电动机烧坏 ,接触器烧坏。
(11)严重和不到位。
(12)远方不能操作。
1.4.3 误拉合隔离开关情况（1）带负荷合闸时，即使发现合闸错误，也不允许再次分闸。
由于隔离开关带负荷牵引，会引起三相电弧短路事故。
（2）当隔离开关带负荷误拉时，叶片刚离开固定触头时会产生电弧。
此时应立即关闭，消除电弧，避免事故发生。
但若所有隔离开关均已分闸，则不允许误合隔离开关。
1瓷瓶断裂故障。
有GW4、GW5、GW6、gw7、GW16、GW17、gw20、gw21等型号的隔离开关。
有的造成严重事故，影响很大。
支柱绝缘子和旋转瓷瓶的断裂问题每年都会发生。
大部分老产品已经运行多年，一些新产品已经投入使用。
旋转绝缘子在运行过程中主要受到扭转，如GW6、GW16、GW17、gw20、gw21开关操作时曾发生过旋转瓷瓶断裂事故。
瓷瓶断裂事故仍无法有效预防。
支柱瓷瓶的断裂，特别是母线侧瓷瓶的断裂，会引起母线差动保护动作，导致变电站全面停车，造成严重事故。
2传动机构的问题主要是操作故障，如拒动或开关不到位等，在开关操作过程中经常发生。
操作故障首先是机械传动的问题，早期使用的机构箱容易进水、结露和受潮，转动轴承防水性能差，且无法添加润滑油。
如果隔离开关长时间不操作，机构卡死，轴承生锈，强行操作常导致部件损坏和变形。
隔离开关一、隔离开关分合不到位情况处理情况分析1、隔离开关结构说明2、上级文件中对于闸刀分合不到位缺陷的判断依据隔离开关合闸不到位，角度偏差大于15度时，报紧急缺陷；设备可以经另一把隔离开关复役时，报重要缺陷；可以经人为顶杆到位时，报一般缺陷；隔离开关合闸不到位，角度偏差小于15度时，且设备红外测温正常时，报一般缺陷；分闸不到位：闸刀导电杆打开角度小于产品技术条件要求的最小角度；或者闸刀分闸后动静触头间的安全净距小于产品技术条件要求的最小净距等视为分闸不到位（产品未明确安全净距可参照以下标准10KV≥0.2 m；35KV≥0.4 m；110 kV≥1 m；220≥2 m；330≥2.8 m；500≥4.3 m（SDJ5-1985））。
闸刀位置与运行工况相符，定为一般缺陷。
4、闸刀分合不到位处理方法1、闸刀合闸状态的检查主要有两点：①连杆是否到位（闸刀连杆角度是否“直”）；②动触头是否已完全卡在静触头内，动静触头的接触面是否足够。
2、闸刀分闸状态的检查主要有两点：①连杆是否到位（分闸角度是否足够）；②主刀与接地闸刀之间的机械闭锁是否已开放。
三。
如果开关未合到位，应按如下分析：①当角度偏差大于15度时，必须用绝缘杆顶或人工操作进行处理。
如无法恢复，应报告调度员进行维修；②当角度偏差小于15度大于10度，但动触头已完全卡在静触头上，动、静触头的接触面足够，对设备运行无影响。
可通过绝缘棒顶或手动调节。
如果无法调整，将报告缺陷，但可以继续操作；③当角度偏差小于10度时，如果动触头已完全卡在静触头中，则动触头与静触头的接触面足够，无需调整；④如果动触头没有完全卡在静触头上，或者接触面积不够，必须处理这种情况。
通过绝缘棒顶部或人工操作，如不能恢复，应报告调度员排除故障；注：开关合闸到位的关键是检查动、静触头的接触情况。
连杆是否“直”并不是最重要的。
如果动、静触头已完全接触，没有明显的角度偏差，则不必通过绝缘杆进行调整！2、 220kV变电站隔离开关分闸不合闸分析。

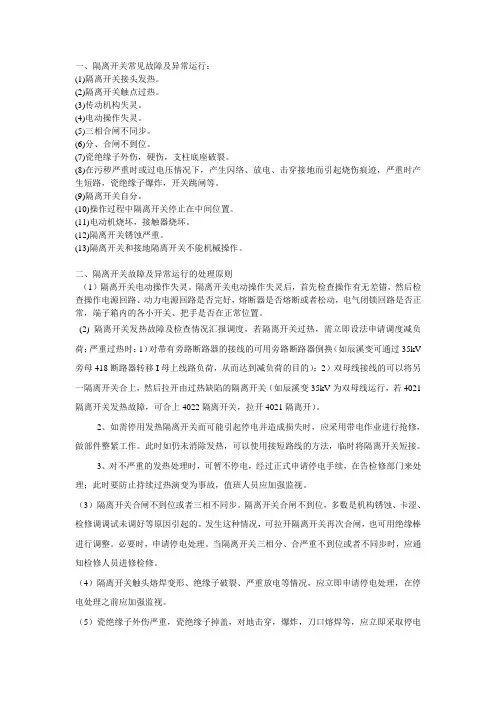

一、隔离开关常见故障及异常运行：(1)隔离开关接头发热。
(2)隔离开关触点过热。
(3)传动机构失灵。
(4)电动操作失灵。
(5)三相合闸不同步。
(6)分、合闸不到位。
(7)瓷绝缘子外伤，硬伤，支柱底座破裂。
(8)在污秽严重时或过电压情况下，产生闪络、放电、击穿接地而引起烧伤痕迹，严重时产生短路，瓷绝缘子爆炸，开关跳闸等。
(9)隔离开关自分。
(10)操作过程中隔离开关停止在中间位置。
(11)电动机烧坏，接触器烧坏。
(12)隔离开关锈蚀严重。
(13)隔离开关和接地隔离开关不能机械操作。
二、隔离开关故障及异常运行的处理原则（1）隔离开关电动操作失灵。
隔离开关电动操作失灵后，首先检查操作有无差错，然后检查操作电源回路、动力电源回路是否完好，熔断器是否熔断或者松动，电气闭锁回路是否正常，端子箱内的各小开关、把手是否在正常位置。
(2) 隔离开关发热故障及检查情况汇报调度，若隔离开关过热，需立即设法申请调度减负荷；严重过热时：1）对带有旁路断路器的接线的可用旁路断路器倒换（如辰溪变可通过35kV 旁母418断路器转移I母上线路负荷，从而达到减负荷的目的）；2）双母线接线的可以将另一隔离开关合上，然后拉开由过热缺陷的隔离开关（如辰溪变35kV为双母线运行，若4021隔离开关发热故障，可合上4022隔离开关，拉开4021隔离开）。
2、如需停用发热隔离开关而可能引起停电并造成损失时，应采用带电作业进行抢修，做部件整紧工作。
此时如仍未消除发热，可以使用接短路线的方法，临时将隔离开关短接。
3、对不严重的发热处理时，可暂不停电，经过正式申请停电手续，在告检修部门来处理；此时要防止持续过热演变为事故，值班人员应加强监视。
（3）隔离开关合闸不到位或者三相不同步。
隔离开关合闸不到位，多数是机构锈蚀、卡涩、检修调调试未调好等原因引起的。
发生这种情况，可拉开隔离开关再次合闸，也可用绝缘棒进行调整。
必要时，申请停电处理。
当隔离开关三相分、合严重不到位或者不同步时，应通知检修人员进修检修。
隔离开关一、隔离开关分合不到位情况处理情况分析1、隔离开关结构说明2、上级文件中对于闸刀分合不到位缺陷的判断依据隔离开关合闸不到位，角度偏差大于15度时，报紧急缺陷；设备可以经另一把隔离开关复役时，报重要缺陷；可以经人为顶杆到位时，报一般缺陷；隔离开关合闸不到位，角度偏差小于15度时，且设备红外测温正常时，报一般缺陷；分闸不到位：闸刀导电杆打开角度小于产品技术条件要求的最小角度；或者闸刀分闸后动静触头间的安全净距小于产品技术条件要求的最小净距等视为分闸不到位（产品未明确安全净距可参照以下标准10KV≥0.2 m；35KV≥0.4 m；110 kV≥1 m；220≥2 m；330≥2.8 m；500≥4.3 m（SDJ5-1985））。
