7.6 放大电路中的正反馈

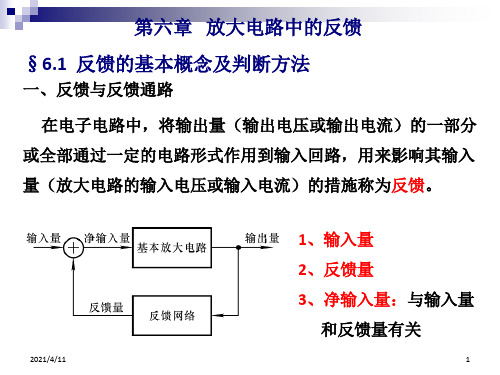

放大电路中的反馈一、反馈的基本概念及判断方法二、负反馈放大电路的四种基本组态三、负反馈放大电路方块图及一般表达式一、反馈的基本概念及判断方法1.反馈的基本概念反馈：将放大电路输出端的信号(电压或电流)的一部分或全部引回到输入端，与输入信号叠加。

负反馈：引回的反馈信号削弱了净输入信号，或反馈结果使输出量的变化减小；正反馈：引回的反馈信号增强了净输入信号，或反馈结果使输出量的变化增大。

这里所说的信号一般是指交流信号，所以判断正负反馈，就要判断反馈信号与输入信号的相位关系，放大电路的反馈框图开环闭环反馈网络：能将输入和输出回路相联的通路正反馈：两量同相，净输入量增加。

用于振荡器。

负反馈：两量反相，净输入量减小。

用于放大器。

问：为什么引入反馈？输出量应该只由输入量决定，但事实上受外界干扰因素的影响，会使输出量在输入量一定时，发生变化；所以为了使放大电路在输入量一定时，输出量也保持一定，从而引入反馈；即将变化的输出量引回到输入回路，在输入量与反馈量共同作用下，使输出量保持一定。

俗语说：以“毒”攻“毒”现在是：以“变化”应“变化”2.反馈的判断(1)有无反馈判断：有反馈通路；并影响净输入－＋＋A 0u ou I －＋＋A 0u ou I R －＋＋A 0u o u I R 1R 2有反馈通路，但没有影响净输入有反馈通路，并且影响净输入（2）反馈极性的判别：瞬时极性法利用电路中各点交流电位的瞬时极性来判别。

交流电位为正半周时，瞬时极性为正；交流电位为负半周时，瞬时极性为负；不管瞬时极性如何，各点之间的相位关系（同相还是反相)不会改变。

步骤：①假设输入信号的极性（＋），②由此判断各相关点电位的极性、电流方向（主要是判断出输出信号的极性），③结合输出信号的极性判断反馈信号的极性，若使净输入量增大的就为正反馈，反之为负反馈（和未引入反馈时比较）。

试判断电路的反馈极性正反馈负反馈注意：1) 反馈量仅由输出量决定，与输入量无关。

放大器正反馈和负反馈概念放大器的信号传输都是从放大器的输入端传输到放大器输出端，但是反馈过程则不同，它是从放大器输出端取出一部分输出信号作为反馈信号，再加到放大器的输入端，与原放大器输入信号进行混合，这一过程称为反馈。

①反馈方框图如图1所示是反馈方框图。

从图中可以看出，输入信号Ui从输入端加到放大器中进行放大，放大后的输出信号Uo其中的一部分加到下一级放大器中，另有一部分信号经过反馈电路作为反馈信号UF，与输入信号Ui合并，作为净输入信号VI加到放大器中。

图1 反馈方框图②反馈种类反馈电路有两种：正反馈电路和负反馈电路。

这两种反馈的结果(指对输出信号的影响)完全相反。

③正反馈概念正反馈可以举一个例子来说明，吃某种食品，由于它很可可，所以在吃了之后更想吃，这是正反过程。

如图2所示正反馈方框图，当反馈信号UF与输入信号Ui是同相位时，•这两个信号混合后是相加的关系，所以净输入放大器的信号UI•比输入信号Ui更大，而放大器的放大倍数没有变化，这样放大器的输出信号Uo比不加入反馈电路时的大，这种反馈称为正反馈。

图2 正反馈方框图在加入正反馈之后的放大器，输出信号愈反馈愈大(当然不会无限制地增大，这一点在后面的振荡器电路中介绍)，这是正反馈的特点。

正反馈电路在放大器电路中通常不用，它只是用于振荡器中。

④负反馈概念负反馈也可以举一例说明，一盆开水，当手指不小心接触到热水时，手指很快缩回，而不是继续向里面伸，手指的回缩过程就是负反馈过程。

如图3所示是负反馈方框图，当反馈信号UF相位和输入信号Ui的相位相反时，它们混合的结果是相减，结果净输入放大器的信号UI 比输入信号Ui要小，•使放大器的输出信号Uo减小，引起放大器电路这种反馈过程的电路称为负反馈电路。

图3 负反馈方框图⑤反馈量负反馈的结果使净输入放大器的信号变小，放大器的输出信号减小，这等效成放大器的增益在加入负反馈电路之后减小了。

当负反馈电路造成的净输入信号愈小，即负反馈量愈大，负反馈放大器的增益愈小，反之负反馈量愈小，负反馈放大器的增益愈大。

浅谈放大电路中的反馈类型及判别方法作者：王文彪来源：《新课程·教育学术》2011年第05期放大电路中引入负反馈可以改善放大电路的性能，减小非线形失真，展宽通频带，对输入输出电阻也有一定的影响，对熟练地判断放大电路中的反馈类型具有重要的意义。

一、反馈的概念所谓反馈就是从放大电路的输出端取出已被放大信号的部分或全部按一定的方式送回输入端的一种连接方式。

二、反馈的判别1．正负反馈、串并联反馈的判别单管基本放大电路有三种接法，其中共发射极电路与共集电极电路输入信号在基极，且各极瞬时极性对应关系为：假定基极为正，则共发射极电路输出在集电极，极性与输入信号相反为负；共集电极电路输出在发射极，极性与输入信号相同为正，如图一。

共基极电路输入信号在发射极，输出在集电极，输入输出极性相同，即发射极为正，则集电极也为正，如图二。

若输入信号和反馈信号送入三极管的同一极，则为并联反馈，这时输入信号和反馈信号在任一瞬时极性相同为正反馈，相反为负反馈；若输入信号和反馈信号送入三极管的不同极，则为串联反馈。

这时输入信号和反馈信号在任一瞬时极性不同为正反馈，相同为负反馈。

2.电压电流反馈的判别把放大电路的输出端交流短路，即输出电压为零时，如果反馈信号为零，则是电压反馈，如果反馈信号不为零，则是电流反馈；观察电路输出端特点也可判断。

对于共发射极电路，反馈信号若从集电极（电压输出端）取出则是电压反馈，若从发射极（非电压输出端）取出则是电流反馈。

而对于共集电极电路，反馈信号若从发射极（电压输出端）取出则是电压反馈。

3．反馈的四种基本形式（1）电压串联负反馈图三所示电路，RF是反馈元件，各瞬时极性标注如图所示，现反馈到输入端的极性为“+”，根据上述，反馈信号与输入信号在三极管T1的基极和发射极（即两点）合成且均为正，则为串联负反馈。

在输出端，反馈信号取自电压输出端，则为电压反馈，因此图三的反馈类型为电压串联负反馈。

（2）电压并联负反馈图四所示电路，RF为反馈元件，当输入信号的瞬时极性为“+”时，反馈信号在输入端瞬时极性为“一”，输入信号与反馈信号在输入端T1的基极合成，极性相反，则为并联负反馈。

放大电路反馈概念
嘿，咱今儿就来说说放大电路反馈这档子事儿！你知道不，这放大电路反馈啊，就好比是一场精彩的表演。

这电路就像是舞台上的演员，而反馈呢，就是那台下观众的反应。

演员在台上表演，观众给出喝彩或者嘘声，演员就能根据这些反馈来调整自己的表现，让演出变得更棒，对不对？
那放大电路里的反馈也是这个道理呀！它能让电路的性能变得更好，更稳定。

比如说，要是没有反馈，那这电路可能就会像个没头苍蝇似的，不知道自己该干啥，一会儿信号太强，一会儿信号又太弱，乱了套啦！
反馈有正反馈和负反馈之分呢。

正反馈就像是给演员一阵热烈的掌声，让演员更加兴奋，表演更卖力，在电路里呢，就可能会让信号越来越强，甚至强到失控！负反馈就像是给演员提个小建议，让演员能收敛一下，别太夸张，在电路里就能让信号保持在一个合适的范围，稳定得很呢！
你想想看，要是你家的音响没有反馈机制，那声音得乱成啥样啊！一会儿震耳欲聋，一会儿又听不见，那多闹心呀！有了反馈，才能让声音恰到好处，让你听得舒舒服服的。

再比如说，手机信号的接收和放大也有反馈的功劳呢！要是没有反馈来调整，那信号一会儿好一会儿差的，你打电话不就老断断续续的啦！这多烦人呐！
而且啊，这反馈还像是个聪明的小管家，时刻监督着电路的工作状态。

一旦发现有啥不对劲的地方，它就能及时出手，把问题给解决喽！这多厉害呀！
你可别小瞧了这反馈，它虽然看起来不起眼，但是在电路的世界里，那可是起着至关重要的作用呢！它能让电路变得更智能，更高效，更可靠。

总之呢，放大电路反馈就像是电路的秘密武器，有了它，电路才能发挥出最佳的性能。

咱可得好好了解了解它，掌握了它的奥秘，才能更好地玩转电路呀！你说是不是这个理儿？。
