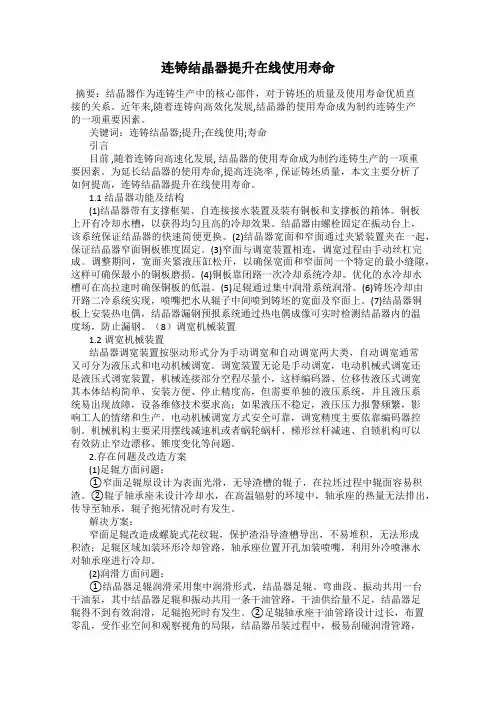

连铸机结晶器铜板简介及影响寿命因素

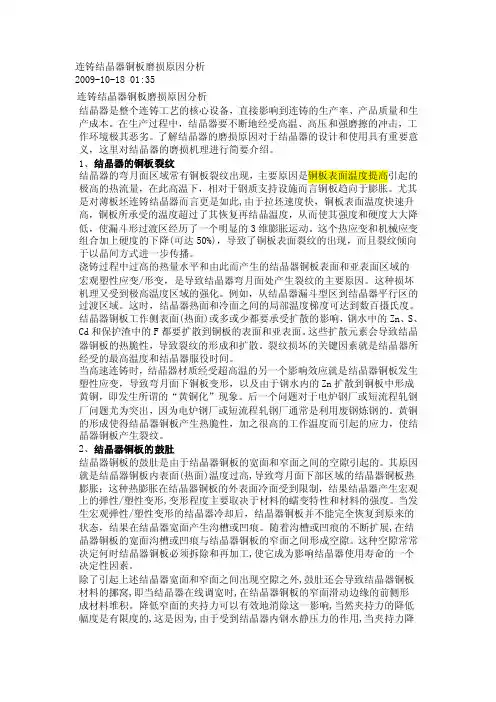

连铸结晶器铜板磨损原因分析2009-10-18 01:35连铸结晶器铜板磨损原因分析结晶器是整个连铸工艺的核心设备，直接影响到连铸的生产率、产品质量和生产成本。

在生产过程中，结晶器要不断地经受高温、高压和强磨擦的冲击，工作环境极其恶劣。

了解结晶器的磨损原因对于结晶器的设计和使用具有重要意义，这里对结晶器的磨损机理进行简要介绍。

1、结晶器的铜板裂纹结晶器的弯月面区域常有铜板裂纹出现，主要原因是铜板表面温度提高引起的极高的热流量，在此高温下，相对于钢质支持设施而言铜板趋向于膨胀。

尤其是对薄板坯连铸结晶器而言更是如此,由于拉坯速度快，铜板表面温度快速升高，铜板所承受的温度超过了其恢复再结晶温度，从而使其强度和硬度大大降低，使漏斗形过渡区经历了一个明显的3维膨胀运动。

这个热应变和机械应变组合加上硬度的下降(可达50%)，导致了铜板表面裂纹的出现，而且裂纹倾向于以晶间方式进一步传播。

浇铸过程中过高的热量水平和由此而产生的结晶器铜板表面和亚表面区域的宏观塑性应变/形变，是导致结晶器弯月面处产生裂纹的主要原因。

这种损坏机理又受到极高温度区域的强化。

例如，从结晶器漏斗型区到结晶器平行区的过渡区域。

这时，结晶器热面和冷面之间的局部温度梯度可达到数百摄氏度。

结晶器铜板工作侧表面(热面)或多或少都要承受扩散的影响，钢水中的Zn、S、Cd和保护渣中的F都要扩散到铜板的表面和亚表面。

这些扩散元素会导致结晶器铜板的热脆性，导致裂纹的形成和扩散。

裂纹损坏的关键因素就是结晶器所经受的最高温度和结晶器服役时间。

当高速连铸时，结晶器材质经受超高温的另一个影响效应就是结晶器铜板发生塑性应变，导致弯月面下铜板变形，以及由于钢水内的Zn扩散到铜板中形成黄铜，即发生所谓的“黄铜化”现象。

后一个问题对于电炉钢厂或短流程轧钢厂问题尤为突出，因为电炉钢厂或短流程轧钢厂通常是利用废钢炼钢的。

黄铜的形成使得结晶器铜板产生热脆性，加之很高的工作温度而引起的应力，使结晶器铜板产生裂纹。

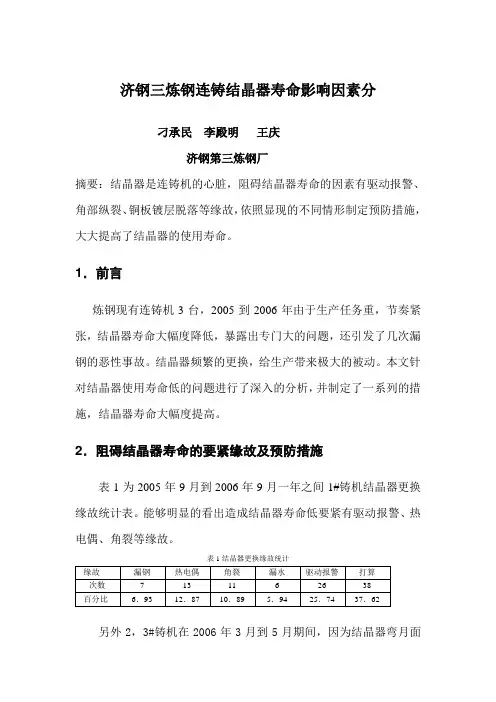

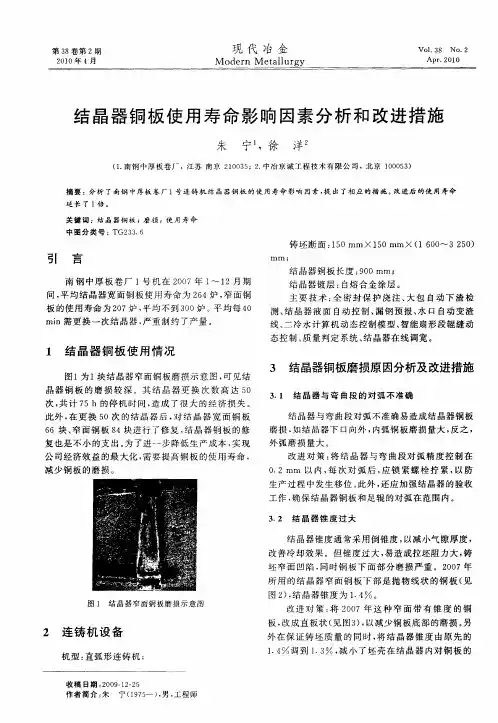

济钢三炼钢连铸结晶器寿命影响因素分刁承民李殿明王庆济钢第三炼钢厂摘要：结晶器是连铸机的心脏，阻碍结晶器寿命的因素有驱动报警、角部纵裂、铜板镀层脱落等缘故，依照显现的不同情形制定预防措施，大大提高了结晶器的使用寿命。

1．前言炼钢现有连铸机3台，2005到2006年由于生产任务重，节奏紧张，结晶器寿命大幅度降低，暴露出专门大的问题，还引发了几次漏钢的恶性事故。

结晶器频繁的更换，给生产带来极大的被动。

本文针对结晶器使用寿命低的问题进行了深入的分析，并制定了一系列的措施，结晶器寿命大幅度提高。

2．阻碍结晶器寿命的要紧缘故及预防措施表1为2005年9月到2006年9月一年之间1#铸机结晶器更换缘故统计表。

能够明显的看出造成结晶器寿命低要紧有驱动报警、热电偶、角裂等缘故。

表1结晶器更换缘故统计另外2，3#铸机在2006年3月到5月期间，因为结晶器弯月面小纵裂，镀层脱落更换结晶器20台，并造成3次漏钢事故，极大的阻碍了生产。

2．1驱动报警2．1．1 引起驱动报警的因素换包过程中油缸驱动报警L1机操纵显示见图1。

引起驱动报警的要紧缘故是：①换包时刻长，侧面收缩大，钢水下渗造成挤压；②宽面夹紧弹簧（见图2）使用时刻长，预紧力不够，弹簧失效。

驱动报警后，结晶器窄变倒锥度直和结晶器下口宽度要发生相应的变化，偏离实际设定值，结晶器调宽系统要对此进行自动调整。

调整后的值假如与实际设定值的偏差较大时，连续浇铸可能会带来漏钢事故的发生，对此要进行相应的降拉速甚至被迫停浇，给正常生产带来专门大的不便。

图1 驱动报警L1机操纵显示图2宽面夹紧弹簧及相应的预紧力2．1．2 驱动报警问题的解决针对结晶器驱动报警问题的发生，进行了以下改进措施：2．1．2．1改进操作，制定预案操作的改进要紧有以下十条：（1）快换中包时，钢包到站温度适当提高，钢水等铸机时刻不得过长，且钢包为包况良好的周转包。

（2）确保中间包、塞棒及水口烘烤情形良好，换包前再检查调整塞棒，检查正常后，将新中间包开至预定位置。

连铸机结晶器总成1、结晶器总成组合式结晶器由结晶器本体、支撑框架以及足锟等部件组成。

结晶器本体由4块铜板及支撑板组合而成，用螺栓连接为一体；支撑框架带有定位、固定装置和冷却水通道；足锟包括支架、锟子、轴承、水管和喷嘴等。

组合式结晶器可以配置液位检测装置、外置式电磁搅拌装置。

2、结晶器结构特点A、结晶器本体两块弧面铜板和两块侧面铜板组合成结晶器内腔，铜板上加工有若干冷却水槽（即水缝），用螺钉将铜板与支承板（也称为背板）连接。

支承板上设有冷却水通道，冷却水从振动台上的供水孔进入支撑框架再进入支承板，再通过支撑框架流回到振动台上的回水孔。

设计时，需要根据冷却水压强核算螺钉连接的受力及强度，并调整连接螺钉数量，直至满足要求。

一般情况下，两排螺钉之间布置5~6条水缝。

结晶器内腔角部的倒角一般采用早弧面和侧面铜板的结合部位垫有带45°斜面的铜质垫板形成；也有直接在侧面铜板上加工出倒斜角斜面的。

铜板厚度一般为45~50mm，主要取决于水缝深度和再加工要求。

可采用的材质有Cu—Ag和Cu—Cr—Zr。

如果连铸机拉速不高，相应铜板热面温度不超过250℃,可以采用Cu—Ag。

随着连铸技术发展和操作水平提高，连铸机拉速也相应提高，结晶器铜板有必要采用Cu—Cr—Zr合金，可以满足热面温度为350℃甚至更高的工况。

目前，国内方坯结晶器铜板次用Cu—Ag和Cu—Cr—Zr的都有，采用Cu—Cr—Zr的日趋增多。

为了提高结晶器使用寿命，铜板都会经过表面处理，即镀层。

典型的镀层材料有Cr、Ni、Ni—Fe、Ni—Co、Co—Ni。

Cr的硬度高，督促呢个化学稳定性好，但Cr与Cu的线膨胀系数差距较大，镀层结合力差，镀层易剥落。

Ni与Cu的结合力好，但其镀层硬度相对较低，高温耐磨性差。

现已很少采用单独镀Cr或Ni得铜板。

Ni—Fe、Ni—Co、Co—Ni都有硬度高、耐磨性好的特点，其中Ni—Fe的化学稳定性较差，其镀层韧性随着硬度增加会降低；Ni—Co的抗热交变性稍差；Co—Ni的材料成本较高。

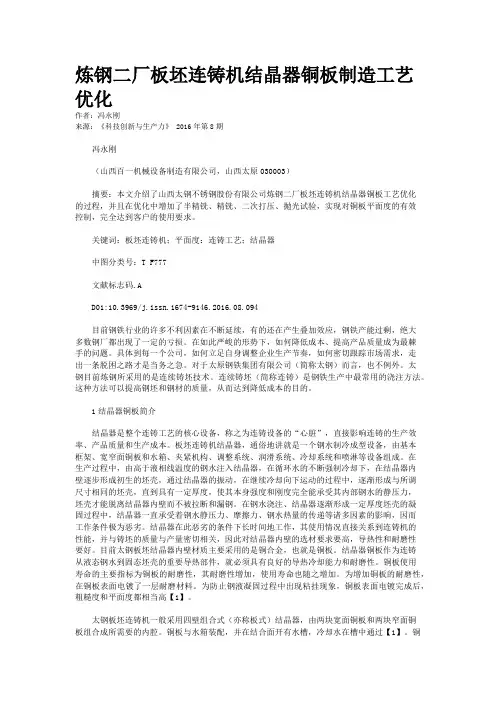

炼钢二厂板坯连铸机结晶器铜板制造工艺优化作者：冯永刚来源：《科技创新与生产力》 2016年第8期冯永刚（山西百一机械设备制造有限公司，山西太原030003）摘要：本文介绍了山西太钢不锈钢股份有限公司炼钢二厂板坯连铸机结晶器铜板工艺优化的过程，并且在优化中增加了半精铣、精铣、二次打压、抛光试验，实现对铜板平面度的有效控制，完全达到客户的使用要求。

关键词：板坯连铸机；平面度：连铸工艺；结晶器中图分类号：T F777文献标志码.AD01:10.3969/j.issn.1674-9146.2016.08.094目前钢铁行业的许多不利因素在不断延续，有的还在产生叠加效应，钢铁产能过剩，绝大多数钢厂都出现了一定的亏损。

在如此严峻的形势下，如何降低成本、提高产品质量成为最棘手的问题。

具体到每一个公司，如何立足自身调整企业生产节奏，如何密切跟踪市场需求，走出一条脱困之路才是当务之急。

对于太原钢铁集团有限公司（简称太钢）而言，也不例外。

太钢目前炼钢所采用的是连续铸坯技术。

连续铸坯（简称连铸）是钢铁生产中最常用的浇注方法。

这种方法可以提高钢坯和钢材的质量，从而达到降低成本的目的。

1结晶器铜板简介结晶器是整个连铸工艺的核心设备，称之为连铸设备的“心脏”，直接影响连铸的生产效率、产品质量和生产成本。

板坯连铸机结晶器，通俗地讲就是一个钢水制冷成型设备，由基本框架、宽窄面铜板和水箱、夹紧机构、调整系统、润滑系统、冷却系统和喷淋等设备组成。

在生产过程中，由高于液相线温度的钢水注入结晶器，在循环水的不断强制冷却下，在结晶器内壁逐步形成初生的坯壳，通过结晶器的振动，在继续冷却向下运动的过程中，逐渐形成与所调尺寸相同的坯壳，直到具有一定厚度，使其本身强度和刚度完全能承受其内部钢水的静压力，坯壳才能脱离结晶器内壁而不被拉断和漏钢。

在钢水浇注、结晶器逐渐形成一定厚度坯壳的凝固过程中，结晶器一直承受着钢水静压力、摩擦力、钢水热量的传递等诸多因素的影响，因而工作条件极为恶劣。

结晶器铜管长寿命镀层镍钴铁合金结晶器铜管是连铸机上的核心部件，承担着钢水凝固成型的作用，结晶器铜管质量的好坏不仅对铸坯产量、质量有很大的影响，而且对铜管本身的使用寿命影响更大。

在连铸生产过程中，结晶器铜管内表面的镀层与高温的钢水相接触，受到钢水的化学腐蚀，热侵蚀以及与坯壳之间的摩擦等综合的影响，结晶器铜管容易发生热变形，以及表面镀层的划伤，影响了连铸机的正常运行，降低了连铸效率，恶化了铸坯的质量。

由于铸坯的钢种与连铸机的工艺参数不同，结晶器铜管的使用寿命也不同。

提高结晶器铜管的使用寿命，是提高连铸机工作效率的唯一途径。

国内许多结晶器铜管生产厂家一直在围绕如何提高结晶器铜管使用寿命上进行长时间的探索。

在铜管内腔锥度的设计方面：结晶器铜管锥度从单锥度发展到多锥度、抛物线曲面等等。

在铜管原料的选择方面：从纯铜、磷铜发展到银铜及铬锆铜。

从而在热导性能、抗变形能力及使用寿命方面均有提高。

但在结晶器铜管内腔的镀层方面却始终没有多大的改进.目前，国内外许多结晶器铜管生产厂家，在结晶器铜管内表面处理上，仍然是采用镀硬铬这一传统工艺。

镀铬层虽然硬度较高，耐磨性能良好，但镀层较薄。

镀铬层本身存在微裂纹，另外，铬与铜的热膨胀系数相差很大，在高温状态下使用会出现横向裂纹。

在连铸生产过程中，由于钢水中的Zn、S、Cd及F经镀铬层的裂纹缝隙扩散到铜管的表面上，结晶器铜管基体出现了热脆性现象，使结晶器铜管基体表面形成大量的微裂纹，导致镀铬层的裂纹进一步扩大。

另外，结晶器铜管镀铬层是阳极镀层，在钢水长时间的化学腐蚀、热侵蚀的影响下，镀铬层会出现粉化及脱落现象，其耐磨性能大幅度下降，在铸坯过程中镀铬层很快被磨损掉，所以铬镀层的耐磨性能是很有限的，使用寿命比较短。

以断面为150mm×150mm的方坯为例：过钢量只有3500—4500吨左右，吨钢成本比较高。

结晶器铜管复合镀层----为了提高铬镀层的耐磨性能，延长结晶器铜管的使用寿命，将0.4—0.5mm厚的镍钴合金镀层，加入结晶器铜管内表面与镀铬层之间，作为过渡层。

常规板坯连铸机结晶器技术结晶器是连铸机中的铸坯成型设备, 是连铸机的核心设备之一。

其作用是将连续不断地注入其内腔的钢液通过水冷铜壁强制冷却,导出钢液的热量,使之逐渐凝固成为具有所要求的断面形状和一定坯壳厚度的铸坯,并使这种芯部仍为液相的铸坯连续不断地从结晶器下口拉出，为其在以后的二冷区域内完全凝固创造条件。

在钢水注入结晶器逐渐形成一定厚度坯壳的凝固过程中，结晶器一直承受着钢水静压力、摩檫力、钢水热量的传递等诸多因素引起的的影响，使结晶器同时处于机械应力和热应力的综合作用之下，工作条件极为恶劣，在此恶劣条件下结晶器长时间地工作，其使用状况直接关系到连铸机的性能，并与铸坯的质量与产量密切相关。

因此，除了规范生产操作、选择合适的保护渣和避免机械损伤外，合理的设计是保证铸坯质量、减小溢漏率、提高其使用寿命的基础和关键。

板坯连铸机一般采用四壁组合式（亦称板式）结晶器，也有一个结晶器浇多流铸坯的插装式结构。

结晶器主要参数的确定1 结晶器长度H结晶器长度主要根据结晶器出口的坯壳最小厚度确定。

若坯壳过薄，铸坯就会出现鼓肚变形，对于板坯连铸机，要求坯壳厚度大于10～15mm。

结晶器长度也可按下式进行核算：H=(δ/K)2Vc＋S1＋S2 (mm)式中δ——结晶器出口处坯壳的最小厚度，mmK——凝固系数，一般取K=18～22 mm/min0.5Vc——拉速，mm/minS1——结晶器铜板顶面至液面的距离，多取S1=100 mmS2——安全余量，S=50～100 mm对常规板坯连铸机可参考下述经验：当浇铸速度≤2.0m/min时，结晶器长度可采用900～950mm。

当浇铸速度2.0～3.0m/min时，结晶器长度可采用950～1100mm。

当浇铸速度≥3.0m/min时，结晶器长度可采用1100～1200mm。

2 结晶器铜板厚度h铜板厚度的确定是依据热量传热原理和高温下的使用性能，具体说，与铜板材质、镀层、机械性能、拉速、冷却水量的大小和分布等有关。

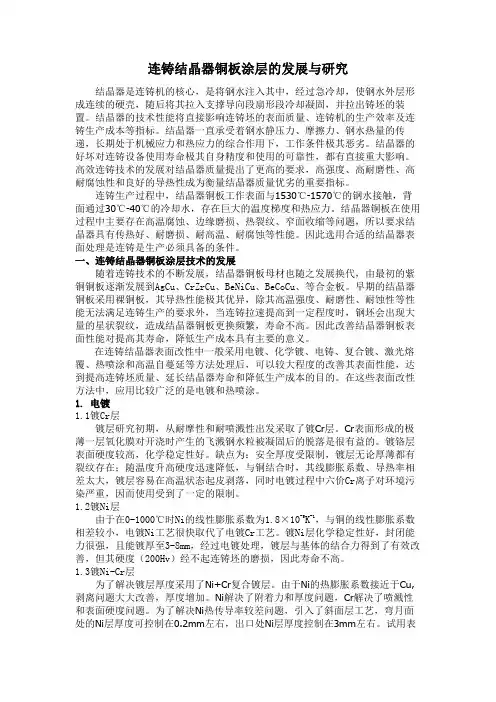

连铸结晶器铜板涂层的发展与研究结晶器是连铸机的核心，是将钢水注入其中，经过急冷却，使钢水外层形成连续的硬壳，随后将其拉入支撑导向段扇形段冷却凝固，并拉出铸坯的装置。

结晶器的技术性能将直接影响连铸坯的表面质量、连铸机的生产效率及连铸生产成本等指标。

结晶器一直承受着钢水静压力、摩擦力、钢水热量的传递，长期处于机械应力和热应力的综合作用下，工作条件极其恶劣。

结晶器的好坏对连铸设备使用寿命极其自身精度和使用的可靠性，都有直接重大影响。

高效连铸技术的发展对结晶器质量提出了更高的要求，高强度、高耐磨性、高耐腐蚀性和良好的导热性成为衡量结晶器质量优劣的重要指标。

连铸生产过程中，结晶器铜板工作表面与1530℃-1570℃的钢水接触，背面通过30℃-40℃的冷却水，存在巨大的温度梯度和热应力。

结晶器铜板在使用过程中主要存在高温腐蚀、边缘磨损、热裂纹、窄面收缩等问题，所以要求结晶器具有传热好、耐磨损、耐高温、耐腐蚀等性能。

因此选用合适的结晶器表面处理是连铸是生产必须具备的条件。

一、连铸结晶器铜板涂层技术的发展随着连铸技术的不断发展，结晶器铜板母材也随之发展换代，由最初的紫铜铜板逐渐发展到AgCu、CrZrCu、BeNiCu、BeCoCu、等合金板。

早期的结晶器铜板采用裸铜板，其导热性能极其优异，除其高温强度、耐磨性、耐蚀性等性能无法满足连铸生产的要求外，当连铸拉速提高到一定程度时，钢坯会出现大量的星状裂纹，造成结晶器铜板更换频繁，寿命不高。

因此改善结晶器铜板表面性能对提高其寿命，降低生产成本具有主要的意义。

在连铸结晶器表面改性中一般采用电镀、化学镀、电铸、复合镀、激光熔覆、热喷涂和高温自蔓延等方法处理后，可以较大程度的改善其表面性能，达到提高连铸坯质量、延长结晶器寿命和降低生产成本的目的。

在这些表面改性方法中，应用比较广泛的是电镀和热喷涂。

1.电镀1.1镀Cr层镀层研究初期，从耐摩性和耐喷溅性出发采取了镀Cr层。

Cr表面形成的极薄一层氧化膜对开浇时产生的飞溅钢水粒被凝固后的脱落是很有益的。

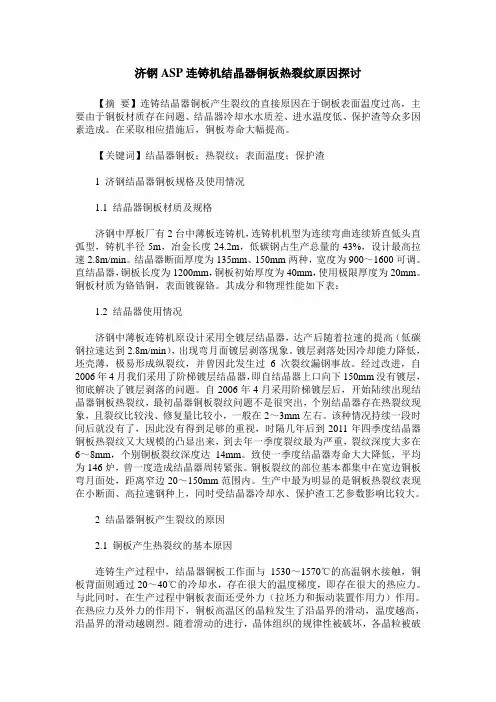

济钢ASP连铸机结晶器铜板热裂纹原因探讨【摘要】连铸结晶器铜板产生裂纹的直接原因在于铜板表面温度过高，主要由于铜板材质存在问题、结晶器冷却水水质差、进水温度低、保护渣等众多因素造成。

在采取相应措施后，铜板寿命大幅提高。

【关键词】结晶器铜板；热裂纹；表面温度；保护渣1 济钢结晶器铜板规格及使用情况1.1 结晶器铜板材质及规格济钢中厚板厂有2台中薄板连铸机，连铸机机型为连续弯曲连续矫直低头直弧型，铸机半径5m，冶金长度24.2m，低碳钢占生产总量的43%，设计最高拉速2.8m/min。

结晶器断面厚度为135mm、150mm两种，宽度为900～1600可调。

直结晶器，铜板长度为1200mm，铜板初始厚度为40mm，使用极限厚度为20mm。

铜板材质为铬锆铜，表面镀镍铬。

其成分和物理性能如下表：1.2 结晶器使用情况济钢中薄板连铸机原设计采用全镀层结晶器，达产后随着拉速的提高（低碳钢拉速达到2.8m/min），出现弯月面镀层剥落现象。

镀层剥落处因冷却能力降低，坯壳薄，极易形成纵裂纹，并曾因此发生过6次裂纹漏钢事故。

经过改进，自2006年4月我们采用了阶梯镀层结晶器，即自结晶器上口向下150mm没有镀层，彻底解决了镀层剥落的问题。

自2006年4月采用阶梯镀层后，开始陆续出现结晶器铜板热裂纹，最初晶器铜板裂纹问题不是很突出，个别结晶器存在热裂纹现象，且裂纹比较浅、修复量比较小，一般在2～3mm左右。

该种情况持续一段时间后就没有了，因此没有得到足够的重视，时隔几年后到2011年四季度结晶器铜板热裂纹又大规模的凸显出来，到去年一季度裂纹最为严重，裂纹深度大多在6～8mm，个别铜板裂纹深度达14mm。

致使一季度结晶器寿命大大降低，平均为146炉，曾一度造成结晶器周转紧张。

铜板裂纹的部位基本都集中在宽边铜板弯月面处，距离窄边20～150mm范围内。

生产中最为明显的是铜板热裂纹表现在小断面、高拉速钢种上，同时受结晶器冷却水、保护渣工艺参数影响比较大。

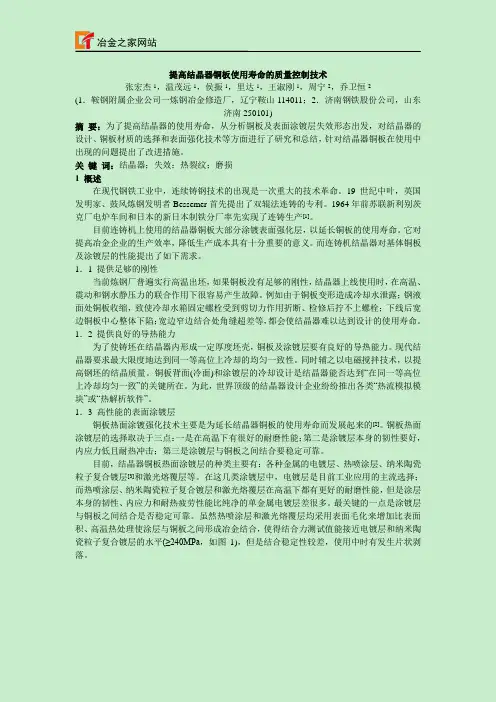

提高结晶器铜板使用寿命的质量控制技术张宏杰1，温茂远1，侯振1，里达1，王淑刚1，周宁2，乔卫恒2(1．鞍钢附属企业公司一炼钢冶金修造厂，辽宁鞍山114011；2．济南钢铁股份公司，山东济南250101)摘要：为了提高结晶器的使用寿命，从分析铜板及表面涂镀层失效形态出发，对结晶器的设计、铜板材质的选择和表面强化技术等方面进行了研究和总结，针对结晶器铜板在使用中出现的问题提出了改进措施。

关键词：结晶器；失效；热裂纹；磨损1 概述在现代钢铁工业中，连续铸钢技术的出现是一次重大的技术革命。

19世纪中叶，英国发明家、鼓风炼钢发明者Bessemer首先提出了双辊法连铸的专利。

1964年前苏联新利别茨克厂电炉车间和日本的新日本制铁分厂率先实现了连铸生产[1]。

目前连铸机上使用的结晶器铜板大部分涂镀表面强化层，以延长铜板的使用寿命。

它对提高冶金企业的生产效率，降低生产成本具有十分重要的意义。

而连铸机结晶器对基体铜板及涂镀层的性能提出了如下需求。

1．1 提供足够的刚性当前炼钢厂普遍实行高温出坯，如果铜板没有足够的刚性，结晶器上线使用时，在高温、震动和钢水静压力的联合作用下很容易产生故障。

例如由于铜板变形造成冷却水泄露；钢液面处铜板收缩，致使冷却水箱固定螺栓受到剪切力作用折断、检修后拧不上螺栓；下线后宽边铜板中心整体下陷；宽边窄边结合处角缝超差等，都会使结晶器难以达到设计的使用寿命。

1．2 提供良好的导热能力为了使铸坯在结晶器内形成一定厚度坯壳，铜板及涂镀层要有良好的导热能力。

现代结晶器要求最大限度地达到同一等高位上冷却的均匀一致性。

同时辅之以电磁搅拌技术，以提高钢坯的结晶质量。

铜板背面(冷面)和涂镀层的冷却设计是结晶器能否达到“在同一等高位上冷却均匀一致”的关键所在。

为此，世界顶级的结晶器设计企业纷纷推出各类“热流模拟模块”或“热解析软件”。

1．3 高性能的表面涂镀层铜板热面涂镀强化技术主要是为延长结晶器铜板的使用寿命而发展起来的[2]。

常规板坯连铸机结晶器技术【保护视力色】【打印】【进入论坛】【评论】【字号大中小】2006-12-0711-07杨拉道刘洪王永洪刘赵卫邢彩萍田松林 (西安重型机械研究所)结晶器是连铸机中的铸坯成型设备, 是连铸机的核心设备之一。

其作用是将连续不断地注入其内腔的钢液通过水冷铜壁强制冷却,导出钢液的热量,使之逐渐凝固成为具有所要求的断面形状和一定坯壳厚度的铸坯,并使这种芯部仍为液相的铸坯连续不断地从结晶器下口拉出.为其在以后的二冷区域内完全凝固创造条件。

在钢水注入结晶器逐渐形成一定厚度坯壳的凝固过程中.结晶器一直承受着钢水静压力、摩檫力、钢水热量的传递等诸多因素引起的的影响.使结晶器同时处于机械应力和热应力的综合作用之下.工作条件极为恶劣.在此恶劣条件下结晶器长时间地工作.其使用状况直接关系到连铸机的性能.并与铸坯的质量与产量密切相关。

因此.除了规范生产操作、选择合适的保护渣和避免机械损伤外.合理的设计是保证铸坯质量、减小溢漏率、提高其使用寿命的基础和关键。

板坯连铸机一般采用四壁组合式（亦称板式）结晶器.也有一个结晶器浇多流铸坯的插装式结构。

结晶器主要参数的确定1 结晶器长度H结晶器长度主要根据结晶器出口的坯壳最小厚度确定。

若坯壳过薄.铸坯就会出现鼓肚变形.对于板坯连铸机.要求坯壳厚度大于10～15mm。

结晶器长度也可按下式进行核算：H=(δ/K)2Vc＋S1＋S2 (mm)式中δ——结晶器出口处坯壳的最小厚度.mmK——凝固系数.一般取K=18～22 mm/min0.5Vc——拉速.mm/minS1——结晶器铜板顶面至液面的距离.多取S1=100 mmS2——安全余量.S=50～100 mm对常规板坯连铸机可参考下述经验：当浇铸速度≤2.0m/min时.结晶器长度可采用900～950mm。

当浇铸速度2.0～3.0m/min时.结晶器长度可采用950～1100mm。

当浇铸速度≥3.0m/min时.结晶器长度可采用1100～1200mm。

结晶器用铜板1、常用产品牌号常用结晶器用铜板有紫铜（一般是T2）、磷铜、Cu-Cr-Zr合金、Cu-Ag合金等，也有不锈钢。

大型钢厂连铸机结晶器铜板一般是Cu-Cr-Zr、Cu-Ag合金，一般需进行表面电镀，最初镀纯Cr，逐渐变为镀Ni、Ni-Cr，后又发展为镀NiFe、NiCo、CoNi 合金，镀层与铸造材料直接接触。

Cu-Cr-Zr也延伸产生其他牌号，如Cu-Cr-Zr-As、Cu-Cr-Zr-Mg-RE和CuNiBeZr、CuNiBe合金等。

连铸结晶器铜板目前铜加工铸造用结晶器用铜板一般为紫铜或磷铜，因磷铜导热性相对差，价格也高，紫铜更常见。

铜板有电镀和非电镀两种，黄铜等铸造温度相对较低的产品，进行电镀，镀层与铸造材料直接接触，如现有精诚公司立式半连续铸造黄铜等使用的结晶器；紫铜、高铜合金等铸造温度相对较高的产品，铜材一般不与铸造材料直接接触，而是通过石墨结晶器与铸造材料接触，铜板不需要电镀，如精诚公司与鑫科公司水平连铸磷青铜用结晶器铜板和立式半连续铸紫铜铸造等用结晶器。

2、产品规格主要有两种形式。

一种是黄铜等立式半连续铸造结晶器，其材质主要是紫铜，结构是封闭环形式，内腔比铸造材料外形略大，内面进行电镀，最外除了钢衬板外，其余全部是紫铜，厚度约60mm，长度约180~220mm。

一种是铜板形式，其材质包括上述各种牌号。

厚度规格一般约为40mm以下，长度约700~1000mm，宽度根据铸造材料宽度而定。

3、生产工艺结晶器材料应具有高强度，高硬度，耐磨性及导热性好的性能，Cr,Zr,Mg 都是降低铜导热性能较小的元素，且Cr,Zr,Mg均可提高铜的力学性能。

为了保证材料具有良好的综合性能，采用了如下的工艺：熔炼→铸锭→热锻→固溶析出热处理→机械加工→电镀。

熔炼：电解铜板加入坩埚中→加热→加入覆盖剂→熔化→脱氧→加入中间合金→均匀化→出炉(温度控制在≤1250℃)。

铸锭：将熔炼好的合金扒渣→测温→浇注在预热的模型中。

结晶器用铜板1、常用产品牌号常用结晶器用铜板有紫铜（一般是T2）、磷铜、Cu-Cr-Zr合金、Cu-Ag合金等，也有不锈钢。

大型钢厂连铸机结晶器铜板一般是Cu-Cr-Zr、Cu-Ag合金，一般需进行表面电镀，最初镀纯Cr，逐渐变为镀Ni、Ni-Cr，后又发展为镀NiFe、NiCo、CoNi 合金，镀层与铸造材料直接接触。

Cu-Cr-Zr也延伸产生其他牌号，如Cu-Cr-Zr-As、Cu-Cr-Zr-Mg-RE和CuNiBeZr、CuNiBe合金等。

连铸结晶器铜板目前铜加工铸造用结晶器用铜板一般为紫铜或磷铜，因磷铜导热性相对差，价格也高，紫铜更常见。

铜板有电镀和非电镀两种，黄铜等铸造温度相对较低的产品，进行电镀，镀层与铸造材料直接接触，如现有精诚公司立式半连续铸造黄铜等使用的结晶器；紫铜、高铜合金等铸造温度相对较高的产品，铜材一般不与铸造材料直接接触，而是通过石墨结晶器与铸造材料接触，铜板不需要电镀，如精诚公司与鑫科公司水平连铸磷青铜用结晶器铜板和立式半连续铸紫铜铸造等用结晶器。

2、产品规格主要有两种形式。

一种是黄铜等立式半连续铸造结晶器，其材质主要是紫铜，结构是封闭环形式，内腔比铸造材料外形略大，内面进行电镀，最外除了钢衬板外，其余全部是紫铜，厚度约60mm，长度约180~220mm。

一种是铜板形式，其材质包括上述各种牌号。

厚度规格一般约为40mm以下，长度约700~1000mm，宽度根据铸造材料宽度而定。

3、生产工艺结晶器材料应具有高强度，高硬度，耐磨性及导热性好的性能，Cr,Zr,Mg 都是降低铜导热性能较小的元素，且Cr,Zr,Mg均可提高铜的力学性能。

为了保证材料具有良好的综合性能，采用了如下的工艺：熔炼→铸锭→热锻→固溶析出热处理→机械加工→电镀。

熔炼：电解铜板加入坩埚中→加热→加入覆盖剂→熔化→脱氧→加入中间合金→均匀化→出炉(温度控制在≤1250℃)。

铸锭：将熔炼好的合金扒渣→测温→浇注在预热的模型中。

提高结晶器铜管使用寿命实践牛新辉，孙宗辉，朱延强，安军生（济南钢铁集团总公司第二炼钢厂，山东济南250100）摘要：从钢水质量、铸机设备、工艺操作、铜管结构及生产管理等方面分析了铜管使用寿命的影响因素。

通过降低钢水过热度、改善设备运行条件、加强软水质量监控、修订各项管理制度，使铜管过钢量大大提高，年降成本40多万元。

关键词：结晶器；铜管；钢水温度；润滑中图分类号：TF341.6文献标识码：BPractice of Prolonging Service Life of Mould Copper T ubeNIU Xin-hui, SUN Zong-hui, ZHU Y an-qiang, AN Jun-sheng(No. 2 Steel-making Plant of Jinan Iron and Steel Group, Jinan 250100, China)Abstract：Introduces the effect factors of servicing mould copper tube from molten steel quality, caster equipment, processes operating, structure of copper tube, productive management and so on. Through lowering molten steel's superheats, improving equipment circulate conditions, strengthening water quality supervision and revising sorts of management systems, service life of copper tube are raised highly, 400 thousand Y uan are saved every year.Keywords：mould；copper tube；molten steel temperature；lubricate济南钢铁集团总公司第二炼钢厂（简称济钢第二炼钢厂）现有1台R6m四机四流方坯连铸机，流间距1100mm，浇注断面120mm×120mm、140mm×140mm，结晶器铜管长850mm，主要生产低合金钢和普碳钢。

连铸机结晶器铜板镀层性能对比研究及镀层常见缺欠连铸机结晶器铜板镀层常见缺陷一般为磨损、腐蚀、划伤、龟裂、脱落等。

对镀铬层来说前3种是正常的，对合金镀层来说前4种是正常的连铸机结晶器铜板镀层常见缺陷一般为磨损、腐蚀、划伤、龟裂、脱落等。

对镀铬层来说前3种是正常的，对合金镀层来说前4种是正常的，脱落是镀层的质量问题。

镀铬层脱落的一般原因是：（1)镀层在镀覆过程中，如果镀前处理不当，容易产生镀层结合不好，结合强度不够，遇到外力作用起层而脱落。

（2)正常的镀层，由于镀层材质与母材(铜或铜合金）比较，由于热膨胀系数差异较大，铜板受热后产生膨胀，镀层与母材之间产生内应力，当应力大于结合力时就出现起层脱落。

（3)由于生产中冷却的连续性、稳定性不好，出现较大的间歇性变化，这也是主要原因之一。

（4)由于铸坯表面出现结瘤造成磨损严重，出现耕犁划伤磨损而使镀层脱落。

结晶器是连铸的核心部件，结晶器铜板作为连铸从液态钢水到凝固成固态坯壳的重要导热部件，其质量好坏直接影响到铸坯的表面质量、连铸机拉速等指标。

熔融的钢水流经结晶器铜板，在外界冷却水的作用下结晶成坯，并被引锭杆从结晶器中拉出。

经常拉坯使结晶器铜板磨损严重，更换频繁，不仅降低生产效率，而且消耗大量的结晶器。

为提高结晶器铜板的使用寿命，国内外相关单位及专家对铜板材料及镀层展开了长期的、深入地研究，取得了很大的成果。

目前，国内外开始应用热解析技术进行结晶器设计最佳化及镀层选择的研究，热解析技术在结晶器铜板上的应用大大提高了提高结晶器铜板的寿命。

连铸机结晶器铜板采用镀层主要目的是:（1)提高铸机备件使用寿命，降低备件特别是有色金属消耗。

（2)提高铜板表面硬度、耐磨性、连铸机结晶器铜板采用镀层主要目的是:（1)提高铸机备件使用寿命，降低备件特别是有色金属消耗。

（2)提高铜板表面硬度、耐磨性、减少摩擦力，提高表面光滑程度，可以减少粘结，防止对某些合金钢钢坯因渗铜而产生星状裂纹，从而提高铸坯质量和成材率。

板坯结晶器长寿化新技术薄板坯连铸机和中等厚度(180～150mm)的板坯连铸机结晶器在线使用寿命主要取决于铜板的耐用性。

其窄边铜板失效形式以下部磨损为主；宽边铜板失效形式以弯月面区域的热裂为主。

普通板坯连铸机，随着拉坯速度的提高，弯月面区域的热裂问题也逐渐突现出来。

随着高效连铸技术（CSP、FTSC、CONROLL、ASP、QSP等）的不断应用，连铸机的拉坯速度不断提高，特别是薄板坯连铸机（110～70mm）和中等厚度(180～150mm)的板坯连铸机，设计拉速已达2.5～6.0m/min，实际生产中普遍存在弯月面区域的热裂问题。

因此，如何抑制和减缓铜板在弯月面区域产生热裂纹，已成为制约薄板坯连铸机和中等厚度(180～150mm)的板坯连铸机结晶器在线使用长寿化的最重要技术。

现实情况1 薄板坯结晶器(90～70mm)薄板坯连铸机因设计拉速较高(3.5～6.0m/min)，结晶器所承担的传热强度最大，所以铜板的材质选用导热性能很好银铜合金。

但实际使用过程(拉速3.5～5.0m/min)中，弯月面区域的热裂问题仍很普遍．德国西马克公司所设计薄板坯连铸机（CSP）和意大利达涅利公司所设计薄板坯连铸机（FTSC）都存在此类问题。

唐钢热轧薄板厂、本钢炼钢厂和通钢炼钢厂的四条达涅利薄板坯连铸线上使用的进口结晶器宽边铜板单次平均通钢量不足2万吨；裂纹深度1.0～1.5mm。

窄边铜板单次平均通钢量约2万吨；表面无裂纹。

2 中厚板坯结晶器(180～150mm)中等厚度(180～150mm)的板坯连铸机，目前实际使用的拉坯速度一般为1.80～3.50m/min。

如鞍钢热轧带钢中厚板坯、济钢三炼钢中厚板坯(ASP)、唐钢一炼钢中厚板坯、唐山国丰中厚板坯等铸机皆属此类机型。

铜板的材质采用的是抗高温变形性能更好的高强度铬锆铜合金，而铜板失效形式都是以弯月面区域的热裂为主，裂纹深度1.5～3.5mm，有的甚至达到4～6mm。
