基于PLC技术的给排水工程水泵组自动控制优化策略随着科技的不断进步和社会的不断发展，许多传统的工程设备和工艺已经逐渐被新技术所取代，自动化控制技术已经成为许多工程领域的发展方向之一。
给排水工程中的水泵组自动控制优化是其中的一个重要方面，PLC技术可以有效地提高水泵组的控制精度和效率，同时减少人工干预和维护成本。
本文将从水泵组自动控制的优化需求、PLC技术的特点以及基于PLC技术的水泵组自动控制优化策略等方面展开讨论。
一、水泵组自动控制的优化需求在给排水工程中，水泵组起着非常重要的作用，它们主要用于给水、供水、排水、排污等方面。
由于传统的手动控制方式存在操作繁琐、控制精度低等问题，不能满足现代工程的需求。
需要采用自动控制技术对水泵组进行优化，以提高其控制精度和效率，减少运维成本，保障工程安全和稳定运行。
二、PLC技术的特点PLC（可编程逻辑控制器）是一种专门用于工业控制的数字化电子设备，可以对运维设备进行自动化控制。
PLC技术具有以下几个特点：1. 高可靠性：PLC设备采用模块化设计，具有良好的抗干扰能力和稳定性，能够适应各种恶劣环境。
2. 灵活性：PLC设备可以根据实际控制需求，通过编程来实现不同的控制功能，适应不同的工程要求。
3. 易于维护：PLC设备具有模块化结构，如果出现故障，可以很容易进行模块更换和维修，减少停机时间。
4. 可编程性：PLC设备可以通过编程软件来实现不同的逻辑控制功能，具有较强的通用性和可扩展性。
三、基于PLC技术的水泵组自动控制优化策略基于PLC技术的水泵组自动控制优化策略可以从以下几个方面进行优化：1. 控制策略优化通过对水泵组的运行状态进行监测和分析，根据不同的工程需求和运行状态，优化控制策略，提高水泵组的控制精度和效率。
根据不同的工程要求，可以采用恒压控制、恒流控制或者变频控制等不同的控制策略，通过PLC编程实现对水泵组控制逻辑的优化。
2. 运行监测与故障诊断通过PLC技术实现对水泵组运行状态的实时监测和故障诊断，及时发现并处理运行异常和故障，保障工程安全和稳定运行。
PLC在水泵控制系统中的应用案例自动化控制系统在现代工业中起着至关重要的作用。
PLC（可编程逻辑控制器）作为一种常见的控制设备，在许多工业领域中广泛应用。
本文将介绍PLC在水泵控制系统中的一个实际应用案例。
1. 引言水泵在供水、排水、工业生产等领域中扮演着重要的角色。
传统的水泵控制系统使用开关和继电器进行手动控制，操作繁琐且易出错。
而PLC作为一种先进的自动控制设备，能够提高控制系统的可靠性和精确性。
2. PLC控制系统结构PLC控制系统主要包括输入模块、输出模块、PLC主机和编程设备。
输入模块用于检测外部信号，如传感器信号，输出模块用于控制执行器，如水泵电机。
PLC主机是控制系统的核心，负责处理输入信号并输出控制信号。
编程设备则用于编写控制程序。
3. 水泵控制系统案例本案例是一个智能供水系统，使用PLC控制水泵的运行。
系统根据水池中的水位信号来调控水泵的启停，以满足不同水位需求。
具体控制策略如下：- 当水位低于阈值A时，PLC发送启动信号，水泵开始工作；- 当水位达到阈值B时，PLC发送停止信号，水泵停止工作；- 当水位低于阈值A但高于阈值B时，水泵保持工作状态；- 如果水泵连续运行时间超过设定阈值，PLC发送报警信号。
4. 系统工作流程系统的工作流程如下：1）PLC主机接收水位传感器的信号；2）若水位低于阈值A，PLC发送启动信号；3）水泵启动，开始供水；4）若水位达到阈值B，PLC发送停止信号；5）水泵停止工作；6）若水位低于阈值A但高于阈值B，PLC保持水泵工作状态；7）如果水泵运行时间超过设定阈值，PLC发送报警信号；8）系统持续监测水位信号并进行相应的控制操作。
5. 实际效果与优势通过使用PLC控制系统，水泵的运行状态能够根据水位信号实时调控，大大提高了供水系统的智能化程度。
相较于传统的手动控制方法，PLC控制系统具有以下优势：- 自动化程度高：无需人工干预，系统能够根据设定的逻辑条件自动控制水泵的运行；- 精确可靠：PLC控制系统基于准确的传感器信号，能够实时、精准地控制水泵的启停，避免了人为操作错误；- 报警功能：当水泵连续运行时间超过设定阈值时，PLC能够及时发送报警信号，提醒人们进行检修和维护；- 灵活可扩展：PLC控制系统的程序可以根据实际需求进行调整和扩展，方便后续的系统优化和功能升级。
排水泵站中的PLC控制系统应用探究排水泵站是城市排水系统中的关键设施，用于将污水或雨水排放到主管道中。
为了实现排水泵站的自动化控制，通常会使用PLC（可编程逻辑控制器）控制系统。
本文将探讨PLC控制系统在排水泵站中的应用。
PLC是一种特殊的计算机控制器，具有可编程性、可靠性和实时性等特点。
它可以通过编程来控制输入输出设备的操作，以实现自动化控制。
在排水泵站中，PLC控制系统用于监测和控制各种设备，如泵、阀门、传感器等。
PLC控制系统可以监测泵站的运行状态。
它通过连接到各种传感器来读取泵站的压力、液位、流量等参数。
通过编程，PLC可以实时监测这些参数，并根据设定的阈值来判断泵站是否正常运行。
如果出现异常情况，PLC会发出报警信号，提醒操作员进行处理。
PLC控制系统可以控制泵站的运行。
根据传感器读取的参数，PLC可以自动调整泵的运行状态，以满足排水系统的需求。
在大雨天气下，PLC可以根据液位传感器的数据来控制泵的启停，使排水系统能够及时排放雨水，防止积水发生。
PLC还可以通过控制阀门的开闭来调节流量，以保持排水系统的平衡。
PLC控制系统还可以实现泵站的远程监控和操作。
通过与上位机或控制中心的通讯，PLC可以将泵站的运行数据传输到远程地点，实现远程监控。
操作员可以通过上位机来监视泵站的运行状态，并进行远程控制。
可以通过上位机远程启停泵、调节阀门等。
需要注意的是，在设计和应用PLC控制系统时，需要考虑到泵站的安全性、可靠性和稳定性。
为了确保正常的运行，PLC控制系统需要具备自诊断和故障处理的功能。
当发生故障时，PLC应能够自动切换到备用设备，以保持泵站的运行。
PLC控制系统还需要具备数据存储和备份功能，以便进行故障分析和修复。
PLC控制系统在排水泵站中的应用可以实现泵站的自动化控制和远程监控。
它可以监测和控制泵站的运行状态，调整泵的运行状态，以满足排水系统的需求。
PLC控制系统还可以实现远程监控和操作，增强了泵站的安全性和可靠性。
PLC控制在水厂自动化控制中的运用摘要：PLC控制技术是一种集自动控制、数据处理、通信功能于一体的新型自动化控制技术。
其特点在于软件和硬件相结合，通过对各种现场设备的自动化操作实现对生产过程的自动控制。
PLC在水厂自动化控制中的应用，一方面，能保障供水安全，提升水厂供水效率；另一方面，可满足环境保护需要，有利于水厂生产管理。
本文首先简要地对PLC技术进行了概述，随后详细阐述了PLC控制在水厂自动化控制中的运用，以供相关人士交流参考。
关键词：PLC控制；水厂；自动化；运用引言：PLC是由可编程序控制器、通信模块、可编程逻辑控制器、显示器、传感器等组成，具有结构简单、安装方便和编程灵活等优点。
随着计算机技术的发展，PLC应用于供水行业已经成为一种趋势。
一、PLC技术概述PLC的主要功能是对计算机进行控制，将其安装在数字电子控制设备上，使计算机具备相应的处理能力。
PLC是一种利用逻辑运算和顺序控制功能实现对工业生产过程自动控制的数字集成电路。
其体积小，安装方便，配置灵活，可靠性高，功能齐全，工作环境适应能力强，性能价格比高。
PLC的基本配置有 CPU、存储器、输入/输出接口等基本单元和各种特殊单元。
PLC控制系统具有结构简单、价格低廉、功能齐全、可靠性高等优点，是当今世界上应用最广泛的通用数字计算机之一。
PLC应用于水厂自动化系统中，主要通过现场总线将传感器采集的信号传送到 PLC进行处理。
PLC通过对信号进行处理、转换和运算实现对生产过程的自动控制。
PLC系统可以构成实时闭环系统以达到控制目的。
PLC可实现对水厂生产过程中各种设备的自动控制和检测，同时也能满足环境保护的需要，还能为水厂提供各类数据。
此外PLC系统按照数据处理和信息传输方式不同可分为单板机、串行通讯计算机和现场总线计算机3种类型。
单板机：一般采用专用可编程控制器（PC）作为 CPU，主要完成数据的处理与逻辑判断。
在单板机中可实现对控制对象的连续控制和监视及操作功能；在现场总线系统中只能实现对单个设备（如 PLC）的控制。
PLC在水泵和压缩机控制中的应用技巧PLC（可编程逻辑控制器）是一种广泛应用于自动化行业的控制设备，它具有高效、稳定和可灵活编程的特点。
在水泵和压缩机控制中，PLC的应用技巧可以提高设备的可靠性、降低能耗，并实现自动化运行。
本文将重点介绍在水泵和压缩机控制中的PLC应用技巧。
一、水泵控制中的PLC应用技巧水泵广泛应用于各个领域，如工业生产、市政供水等。
通过应用PLC控制水泵，可以实现智能化的控制和管理。
以下是在水泵控制中的常用PLC应用技巧：1.1 压力控制水泵的运行往往需要根据系统压力进行控制。
在PLC中，可以通过安装压力传感器或测量仪表，实时监测水泵出口的压力值，并根据设定值进行控制。
当压力低于设定值时，PLC将启动水泵；当压力高于设定值时，PLC将停止水泵。
这种控制方式可以节约能源并保护水泵的寿命。
1.2 水位监测和控制在一些水池、水塔等场合，需要对水位进行监测和控制。
利用PLC可以通过水位传感器实时监测水位，并通过控制电磁阀、水泵等设备，保持水位在设定范围内。
当水位过低时，PLC将启动水泵进行补水；当水位过高时，PLC将关闭水泵或排水泵进行排水操作。
1.3 故障报警和自动维护在水泵系统中，故障的及时发现和处理至关重要。
通过PLC可以实现对水泵系统进行故障监测，并在故障发生时进行报警或自动维护。
例如，当水泵出现过载、堵塞或电机故障时，PLC可以及时检测到并发送报警信号，同时自动停止水泵的运行，以避免进一步损坏。
二、压缩机控制中的PLC应用技巧压缩机广泛应用于工业生产、冷气设备等领域。
PLC在压缩机控制中的应用可以实现压力稳定、启停控制和故障自诊断等功能。
以下是在压缩机控制中的常用PLC应用技巧：2.1 压力控制压缩机的运行需要根据压力进行控制。
使用PLC可以通过安装压力传感器监测压缩机入口和出口的压力，并根据设定值进行控制。
当压力低于设定值时，PLC将启动压缩机；当压力高于设定值时，PLC将停止压缩机。

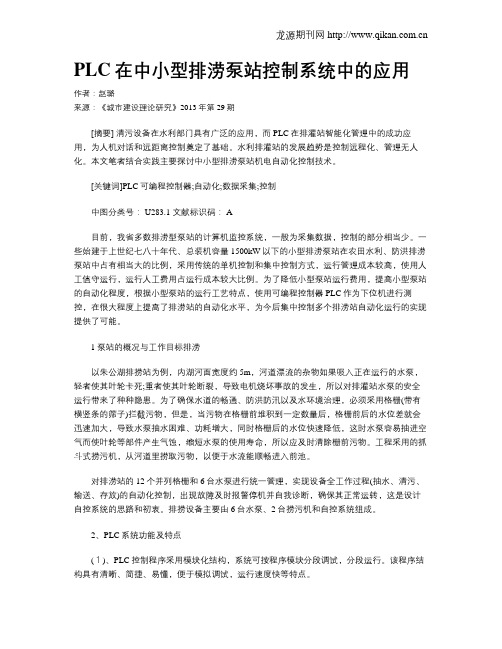

PLC在中小型排涝泵站控制系统中的应用作者：赵璐来源：《城市建设理论研究》2013年第29期[摘要] 清污设备在水利部门具有广泛的应用，而PLC在排灌站智能化管理中的成功应用，为人机对话和远距离控制奠定了基础。
水利排灌站的发展趋势是控制远程化、管理无人化。
本文笔者结合实践主要探讨中小型排涝泵站机电自动化控制技术。
[关键词]PLC可编程控制器;自动化;数据采集;控制中图分类号： U283.1 文献标识码： A目前，我省多数排涝型泵站的计算机监控系统，一般为采集数据，控制的部分相当少。
一些始建于上世纪七八十年代、总装机容量1500kW以下的小型排涝泵站在农田水利、防洪排涝泵站中占有相当大的比例，采用传统的单机控制和集中控制方式，运行管理成本较高，使用人工值守运行，运行人工费用占运行成本较大比例。
为了降低小型泵站运行费用，提高小型泵站的自动化程度，根据小型泵站的运行工艺特点，使用可编程控制器PLC作为下位机进行测控，在很大程度上提高了排涝站的自动化水平，为今后集中控制多个排涝站自动化运行的实现提供了可能。
1泵站的概况与工作目标排涝以朱公湖排捞站为例，内湖河面宽度约5m，河道漂流的杂物如果吸入正在运行的水泵，轻者使其叶轮卡死;重者使其叶轮断裂，导致电机烧坏事故的发生，所以对排灌站水泵的安全运行带来了种种隐患。
为了确保水道的畅通、防洪防汛以及水环境治理，必须采用格栅(带有横竖条的筛子)拦截污物，但是，当污物在格栅前堆积到一定数量后，格栅前后的水位差就会迅速加大，导致水泵抽水困难、功耗增大，同时格栅后的水位快速降低，这时水泵容易抽进空气而使叶轮等部件产生气蚀，缩短水泵的使用寿命，所以应及时清除栅前污物。
工程采用的抓斗式捞污机，从河道里捞取污物，以便于水流能顺畅进入前池。
对排涝站的12个并列格栅和6台水泵进行统一管理，实现设备全工作过程(抽水、清污、输送、存放)的自动化控制，出现故障及时报警停机并自我诊断，确保其正常运转，这是设计自控系统的思路和初衷。
基于PLC技术的给排水工程水泵组自动控制优化策略随着社会的发展和人们对安全、便利、低能耗的要求越来越高，自动化控制技术在给排水工程中的应用越来越广泛。
水泵组作为给排水工程中最常用的设备之一，其自动控制优化策略的研究对改善工程的运行效率和节约能源具有重要意义。
本文将重点探讨基于PLC技术的水泵组自动控制优化策略。
PLC技术被广泛应用于水泵组的自动控制系统中。
PLC（Programmable Logic Controller）是一种数字化的电器控制系统，具有可编程性和灵活性好的特点。
通过PLC 控制器，可以实现对水泵组各项参数的实时监测和控制，如水位、压力、流量等。
PLC还可以与其他设备进行联网通信，实现对整个水泵组的远程监控和操作。
水泵组自动控制优化策略的核心是根据实时的工程运行情况，合理调节水泵的工作状态，以提高其效率和节约能源。
可以设置不同的工作模式，如定时模式、定量模式、测控模式等，根据不同的工况要求选择最合适的工作模式。
通过实时监测水泵组的运行参数，如水位、压力、流量等，判断工程的运行状态，及时发现运行异常或故障，并进行相应的处理。
利用PLC控制器的自学习和自适应能力，通过对水泵组运行数据的分析和比对，优化水泵组的运行策略，使其达到更佳的工作状态。
还可以通过与其他设备的联动控制，实现整个给排水系统的协调运行。
将水泵组与水质监测设备联动，实现对水质的实时监测和控制；将水泵组与电网设备联动，实现对电能的实时监测和控制。
通过这种方式，可以更好地协调各个设备之间的运行，提高整个系统的稳定性和安全性。
在实际应用中，还需要考虑到水泵组的使用寿命和维护保养。
通过对水泵组运行数据的实时监测和分析，可以提前预测设备的寿命和故障情况，及时进行维护保养，减少停机时间和维修成本。
基于PLC技术的水泵组自动控制优化策略能够实现对水泵组的实时监测和控制，提高工程的运行效率和节约能源。
通过与其他设备的联动控制，实现整个给排水系统的协调运行。
PLC在排水自动控制系统中的应用与设计随着现代工业和城市建设的飞速发展，排水系统在保障生产安全和环境保护方面发挥着至关重要的作用。
传统的人工控制方式已无法满足日益复杂的排水需求，而基于PLC （Programmable Logic Controller，可编程逻辑控制器）的自动控制系统以其高可靠性、强抗干扰能力和易于编程的特点，成为排水系统自动化的首选技术。
本文旨在探讨PLC在排水自动控制系统中的应用及其设计方法。
一、PLC排水自动控制系统的优势1. 高度自动化：PLC可以根据预设的程序自动完成排水系统的监控、控制和调节任务，无需人工干预，大大提高了排水系统的运行效率和稳定性。
2. 强大的数据处理能力：PLC具有强大的数据处理能力，可以实时采集、处理排水系统中的各种数据，为系统运行提供科学依据。
3. 高可靠性：PLC采用模块化设计，故障点相对集中，便于检修和维护。
同时，PLC具有完善的自检和互检功能，能够及时发现并处理系统故障。
4. 良好的抗干扰能力：PLC采用封闭式设计，具有较强的抗干扰能力，能够适应复杂多变的工业环境。
5. 易于编程和调试：PLC编程语言简单易懂，易于上手。
通过修改程序，可快速适应排水系统的不同工况需求。
二、PLC排水自动控制系统设计要点1. 系统需求分析：在设计PLC排水自动控制系统前，首先要对排水系统的工艺流程、控制需求、设备性能等进行详细分析，明确系统设计的目标和任务。
2. 硬件选型：根据系统需求分析，选择合适的PLC硬件平台，包括CPU、输入/输出模块、通讯模块等。
同时，要考虑硬件的兼容性和扩展性，以满足未来系统升级的需求。
3. 控制策略编程：根据排水系统的工艺流程和控制需求，编写PLC控制程序，实现系统的自动控制功能。
控制策略应包括启停控制、过程控制、故障处理等方面。
4. 系统调试与优化：在硬件安装和程序编写完成后，对PLC 排水自动控制系统进行调试，检查系统运行是否稳定、控制效果是否达到预期。
2024年水泵机组自动变频调压PLC控制系统设计总结引言：随着科技的飞速发展，自动化控制在各个领域中都发挥着重要的作用，水泵机组在水供应、工业生产等方面的应用也越来越广泛。
自动变频调压PLC控制系统可以帮助实现水泵机组的智能控制和优化运行，提高设备的效率和可靠性，降低能耗和维护成本。
本文将对2024年水泵机组自动变频调压PLC控制系统的设计进行总结。
一、设计目标1. 实现水泵机组的自动化控制，减少人工干预，提高运行效率和可靠性。
2. 使用变频器进行调速，根据实时需求进行精确的水量调节，提高水泵机组的能效。
3. 使用PLC控制系统进行全面监控和保护，实时检测设备状态，及时处理故障，保障设备的安全运行。
4. 设计可靠的通信系统，实现远程监控和故障诊断，提高设备的管理和维护效率。
二、系统组成1. 变频器：负责控制水泵机组的转速和输出功率，通过变频控制实现水量的调节。
2. PLC控制器：负责进行各种逻辑控制，集成各种保护和监测功能。
3. 人机界面：提供用户与系统的交互接口，显示设备状态、报警信息等。
4. 通信系统：用于远程监控和远程控制，实现对水泵机组的远程管理。
三、系统设计1. 变频器选择：根据实际需求选择合适的变频器，并根据水泵负载特性进行参数设置，实现精确的变频调速控制。
2. PLC控制器选择：根据系统需要选择适用的PLC控制器，具备高性能和稳定性，支持多种通信接口和扩展模块，实现各种控制和保护功能。
3. 人机界面设计：设计直观简洁的人机界面，显示设备状态、报警信息和运行参数，提供操作和设置功能，方便用户操作和监测设备运行。
4. 通信系统设计：选择合适的通信设备和协议，实现与上位机的数据交互和远程控制，建立数据传输和故障诊断渠道，提供及时的数据监测和设备管理。
四、系统特点1. 自动化控制：通过PLC控制系统实现水泵机组的自动化运行，减少人工干预，提高设备运行效率和可靠性。
2. 变频调速：通过变频器实现水泵机组的调速控制，根据实时需求精确调节水量，提高能效，降低能耗。
基于PLC技术的给排水工程水泵组自动控制优化策略1. 引言1.1 研究背景随着社会经济的不断发展和人民生活水平的提高，给排水工程在城市建设中起着至关重要的作用。
而水泵作为给排水工程中的关键设备，其运行状态和性能直接影响着整个系统的运行效率和水质安全。
传统的水泵组控制方式通常采用人工操作或者定时开关控制，存在着操作不灵活、能耗高、维护困难等问题，无法满足现代化城市给排水系统对稳定、高效、智能化管理的需求。
1.2 研究意义水泵组是给排水工程中的重要设备，其自动控制对于提高工程的运行效率、节约能源、减少人工操作等方面具有重要意义。
目前，水泵组控制系统普遍采用PLC技术，以提高系统的稳定性、可靠性和灵活性。
研究基于PLC技术的水泵组自动控制优化策略具有重要的意义。
通过研究在给排水工程中应用PLC技术的优势和水泵组自动控制的优化策略，可以有效提高水泵组的运行效率和稳定性，降低工程运行成本，减少系统故障率，同时也能够提升工程的智能化水平。
本研究旨在分析基于PLC技术的水泵组控制优化方案的实施效果，探讨其在实际工程中的应用价值，并为进一步促进给排水工程自动化控制技术的发展提供参考和借鉴。
1.3 研究目的研究目的是通过基于PLC技术的给排水工程水泵组自动控制优化策略，提高水泵组的运行效率和稳定性，减少能耗和维护成本，保障给排水系统的正常运行。
具体目的包括：1. 分析当前水泵组控制系统存在的问题和不足，探讨引入PLC技术的必要性和可行性；2. 探讨PLC技术在给排水工程中的应用现状和发展趋势，为设计优化策略提供理论基础；3. 研究和提出适合水泵组自动控制的优化策略，包括控制策略优化、运行参数优化等；4. 设计并实施基于PLC技术的水泵组控制优化方案，验证其有效性和实用性；5. 对实施效果进行评估，分析优化方案的优势和不足，为进一步改进和完善提供依据。
通过上述研究目的的实现，旨在为提升给排水工程水泵组控制效果，实现智能化、自动化管理提供理论支持和技术指导。
